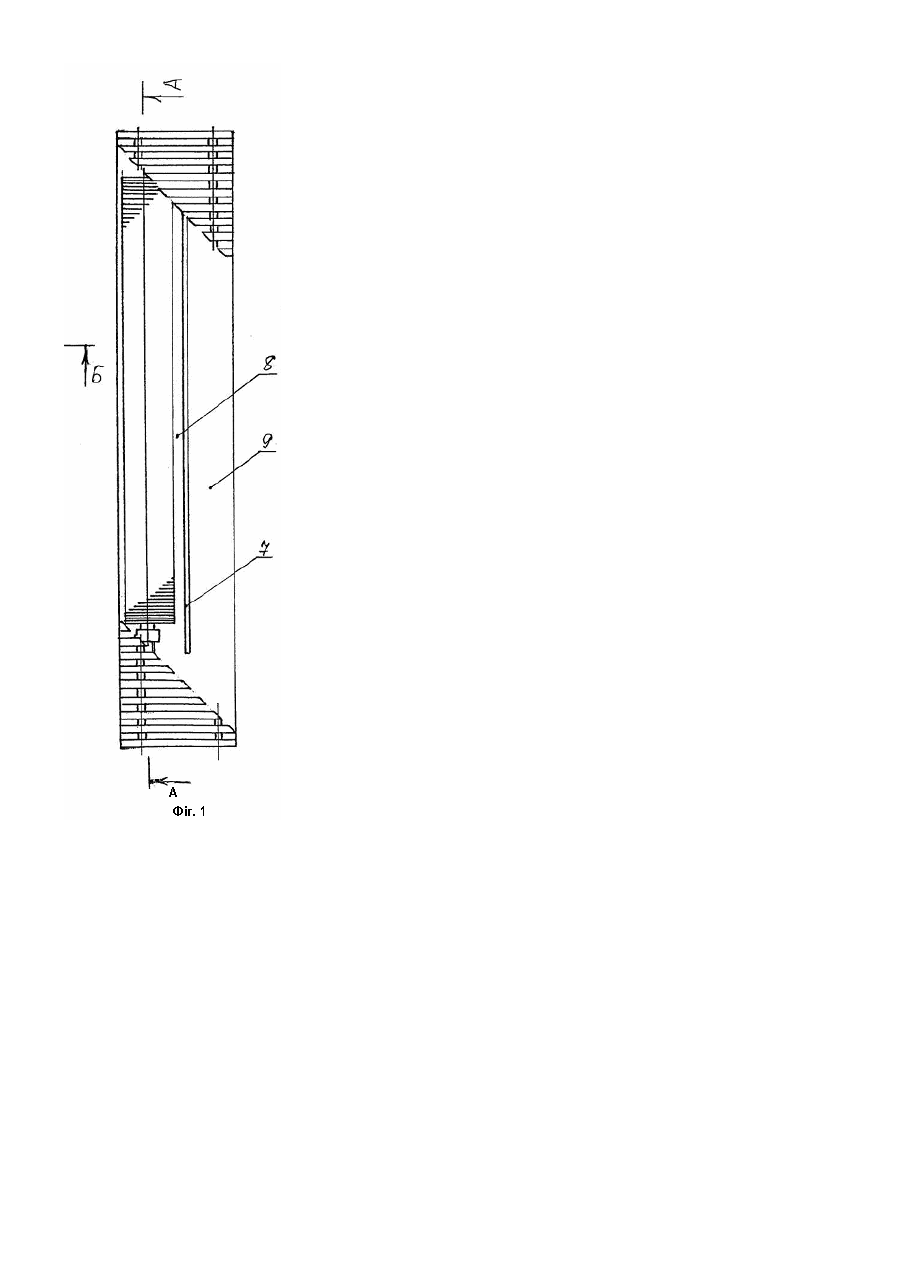

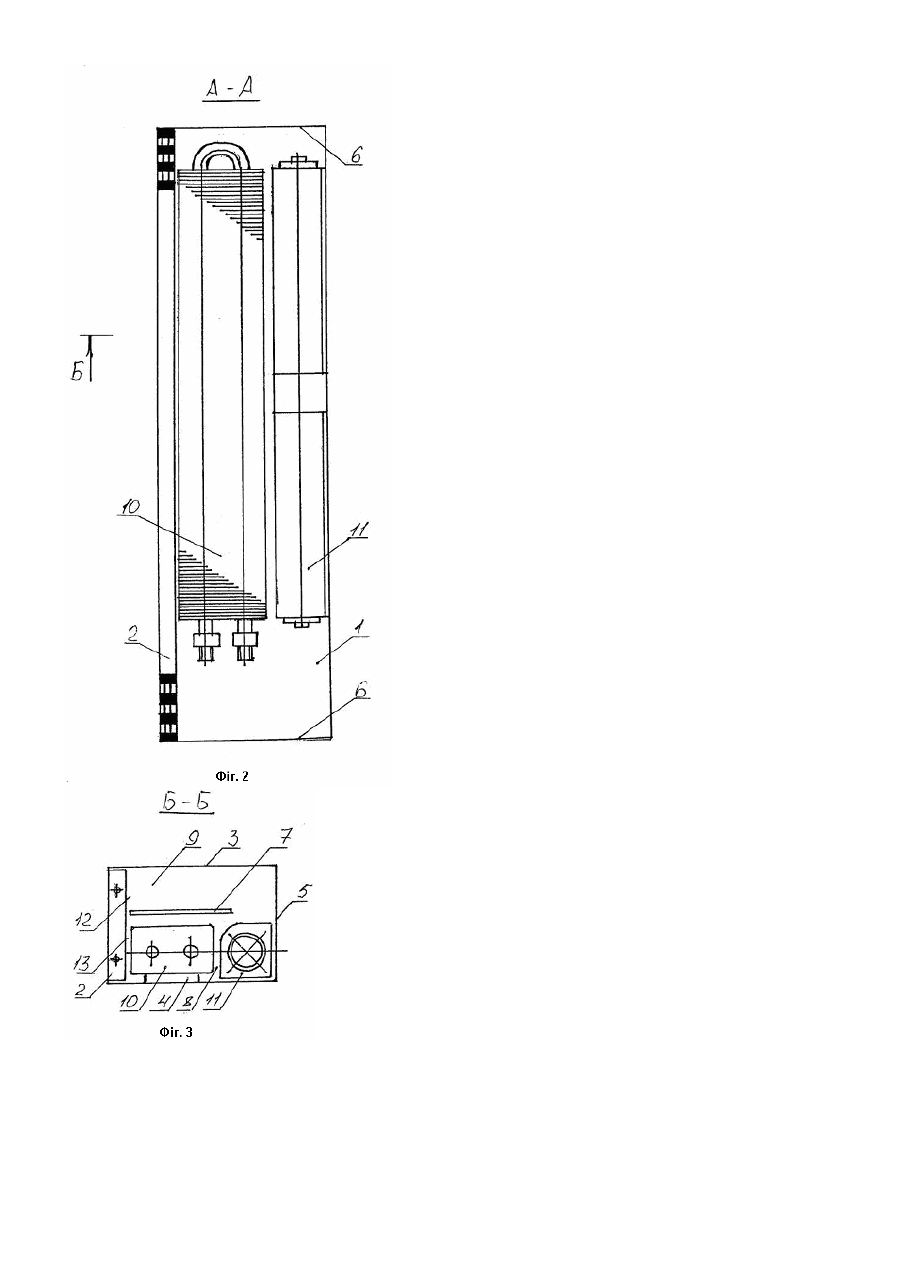

1. Конвектор цокольний, який містить корпус з вхідним і вихідним отворами, який складається з лицьової панелі, верхньої, нижньої, задньої та бокових стінок, усередині якого встановлено теплообмінник і вентилятор, до того ж в корпусі встановлена перегородка, який відрізняється тим, що перегородка встановлена по довжині і виконана на частині ширини корпусу, утворюючи відсіки, в одному з яких розміщено теплообмінник і вентилятор таким чином, що теплообмінник встановлено ближче до лицьової панелі, а вентилятор - ближче до задньої стінки корпусу, а інший відсік утворює канал для подачі повітря, при цьому вентилятор виконано тангенціальним.

2. Конвектор цокольний за п. 1, який відрізняється тим, що перегородка виконана на частині ширини до вертикальної осі вентилятора.

3. Конвектор цокольний за п. 1, який відрізняється тим, що перегородка поділяє лицьову панель на дві частини, одна з яких утворює вікно для забору повітря, інша - випускний отвір для повітря.

4. Конвектор цокольний за п. 1, який відрізняється тим, що вентилятор розміщено уздовж теплообмінника.

5. Конвектор цокольний за пп. 1, 4, який відрізняється тим, що вентилятор розміщено по всій довжині теплообмінника.

Текст

Корисна модель відноситься до теплотехнічної галузі промисловості і застосовується в системах опалювання приміщень з водяним теплоносієм з примусовою конвекцією повітря. Відомі різні конструкції конвекторів переважно настінні або такі що встановлюються над підлогою і під’єднуються до систем опалювання. Однак такі конвектори не завжди можливо встановити в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер’єру. Відомий конвектор за А.С. №321663, що містить корпус з вхідними і вихідним отворами, в середині якого встановлено теплообмінник і вентилятор. В корпусі встановлена перегородка, яка виконана на частині довжини і утворює два відсіки - в одному із яких розміщено вентилятор, а в іншому - теплообмінник і змонтований під ним поворотний клапан, який відділяє теплообмінник від вхідного та вихідного отворів. Вентилятор виконано відцентровим, так що вісь вентилятору розташовано паралельно площині пластин теплообмінника. При цьому порожнина вентилятора зв’язана з вихідним патрубком через напрямні потоку повітря, яка об’єднує вхідні отвори поверхневого теплообмінника. Конвектор встановлюється під вікном і підключається до електромережі та системи опалення. До недоліків відомого конвектора відноситься те, що він має складну конструкцію, при цьому вхідні та вихідний отвори виконано в різних частинах корпусу, використання вентилятору даної конструкції потребує виконання напрямних потоку повітря, т.б. додаткових пристосувань в конструкції. Все це робить конструкцію громіздкою і важкою, ускладнює процес експлуатації конвектора, а отже обмежує область використання. Конвектор виконаний таким чином, що його не можливо встановлювати в цокольних поверхнях та ступенях сходів. В основу корисної моделі поставлено задачу створення конвектора цокольного шляхом зміни конструкції конвектора і використання вентилятора іншої конструкції та вдосконалення корпусу досягається висока тепловіддача, компактність, зручність в експлуатації, що надасть можливість встановлювати конвектори в цокольних поверхнях та ступенях сходів, використовуючи їх в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер’єру. Поставлена задача вирішується тим, що в конвекторі цокольному, який містить корпус з вхідним і вихідним отворами, який складається з лицьової панелі, верхньої, нижньої, задньої та бокових стінок, усередині якого встановлено теплообмінник і вентилятор, до того ж в корпусі встановлена перегородка, при цьому перегородка встановлена по довжині і виконана на частині ширини корпусу, утворюючи відсіки, в одному з яких розміщено теплообмінник і вентилятор таким чином, що теплообмінник встановлено ближче до лицьової панелі, а вентилятор - ближче до задньої стінки корпусу, а інший відсік утворює канал для подачі повітря, при цьому вентилятор виконано тангенціальним. Перегородка виконана на частині ширини до вертикальної вісі вентилятора. Перегородка поділяє лицьову панель на дві частини, одна з яких утворює вікно для забору повітря, інша - випускний отвір для повітря. Вентилятор розміщено уздовж теплообмінника. Вентилятор розміщено по всій довжині теплообмінника. Порівняльний аналіз з відомими технічними рішеннями показав, що технічне рішення конвектора, яке пропонується містить сукупність ознак, які забезпечують нові технічні властивості пристрою. На Фіг.1 зображено конструктивну схему конвектора цокольного; на Фіг.2 - поздовжній переріз на Фіг.1; на Фіг.3 - поперечний переріз на Фіг.2. Конвектор містить корпус 1, який складається з лицьової панелі 2, верхньої 3, нижньої 4, задньої 5 та бокових 6 стінок. В корпусі 1 виконана перегородка 7, яка утворює відсіки 8 і 9, в одному з яких встановлено теплообмінник 10 і вентилятор 11, а інший відсік утворює канал для подачі повітря. Перегородка 7 поділяє лицьову панель 2 на дві частини, одна з яких утворює вікно 12 для забору повітря, інша - випускний отвір 13 для повітря. Конвектор працює наступним чином. Теплоносій по системі теплопостачання надходить до конвектора і нагріває теплообмінник 10. Тепло передається оточуючому повітрю, що знаходиться в конвекторі. Через вікно 12 для забору повітря холодне повітря по каналу вентилятором 11 всмоктується із приміщення в конвектор, проходить крізь теплообмінник 10 і виходить через випускний отвір 13 в приміщення. Замість теплого повітря надходить нова порція холодного повітря. Виробництво конвектора цокольного дозволить встановлювати його в цокольних поверхнях та ступенях сходів в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер’єру. Використання запропонованого вентилятора значно підвищує тепловіддачу конвектора та скорочує час обігріву приміщення, завдяки тому, що напрямок подачі повітря вентилятором співпадає з напрямком руху повітря в каналах, що створюють пластини теплообмінника. Використання вентилятора тангенціального типу значно спрощує конструкцію конвектора, робить її компактною - не потрібні напрямні потоку повітря та рухома перегородка, не потрібні вхідні та вихідні отвори - їх функцію виконує лицьова панель. Все це дозволяє значно економити енергоресурси та витрати на виробництво конвектора.

Дивитися

Додаткова інформація

Назва патенту англійською

Pedestal convector

Автори англійською

Shyiko Oleksandr Yuriiovych, Hrytsak Serhii Volodymyrovych

Назва патенту російською

Конвектор цокольный

Автори російською

Шийко Александр Юрьевич, Грицак Сергей Владимирович

МПК / Мітки

МПК: F24H 3/02

Мітки: конвектор, цокольний
