Уніфікований розподільник газу дихальної апаратури водолазного спорядження

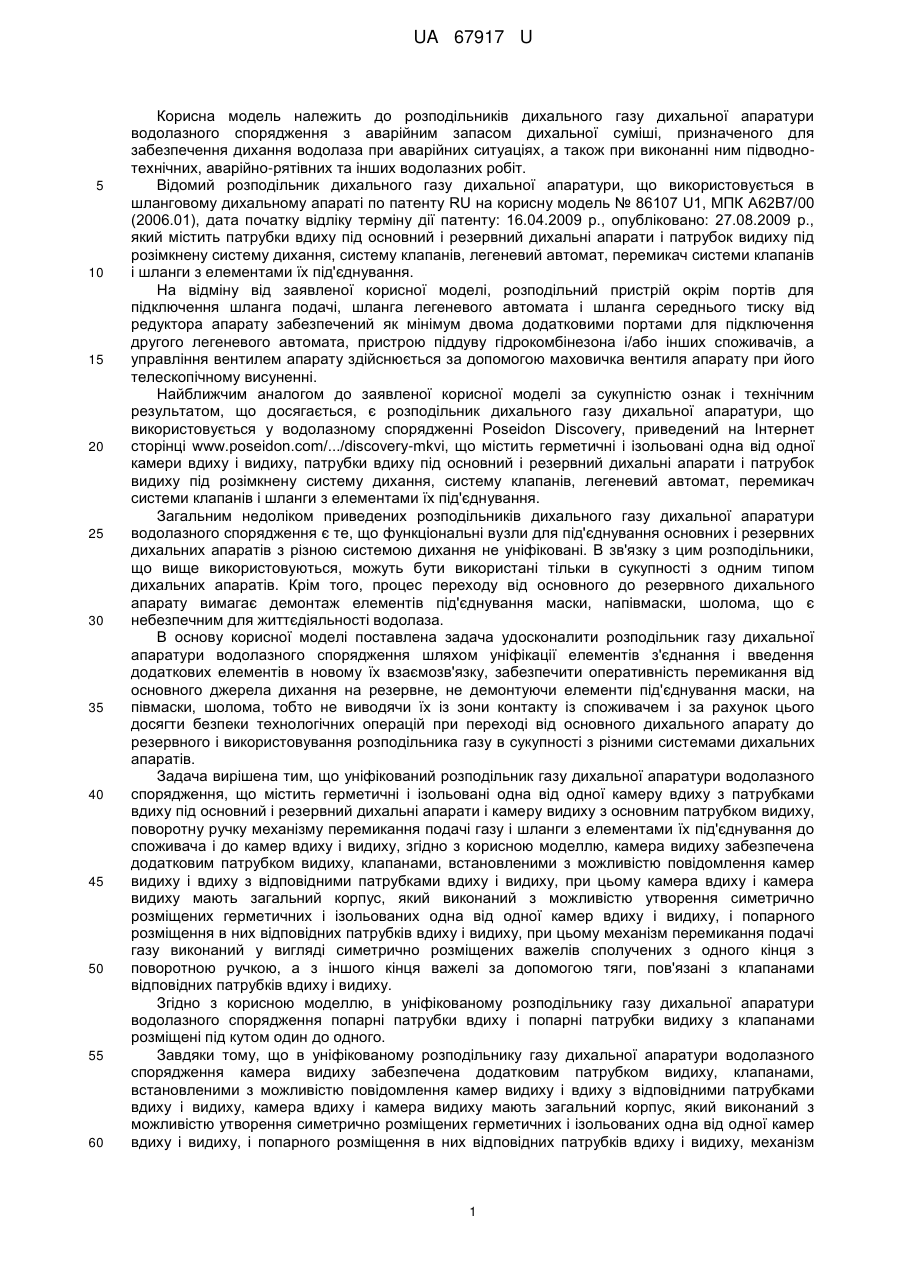

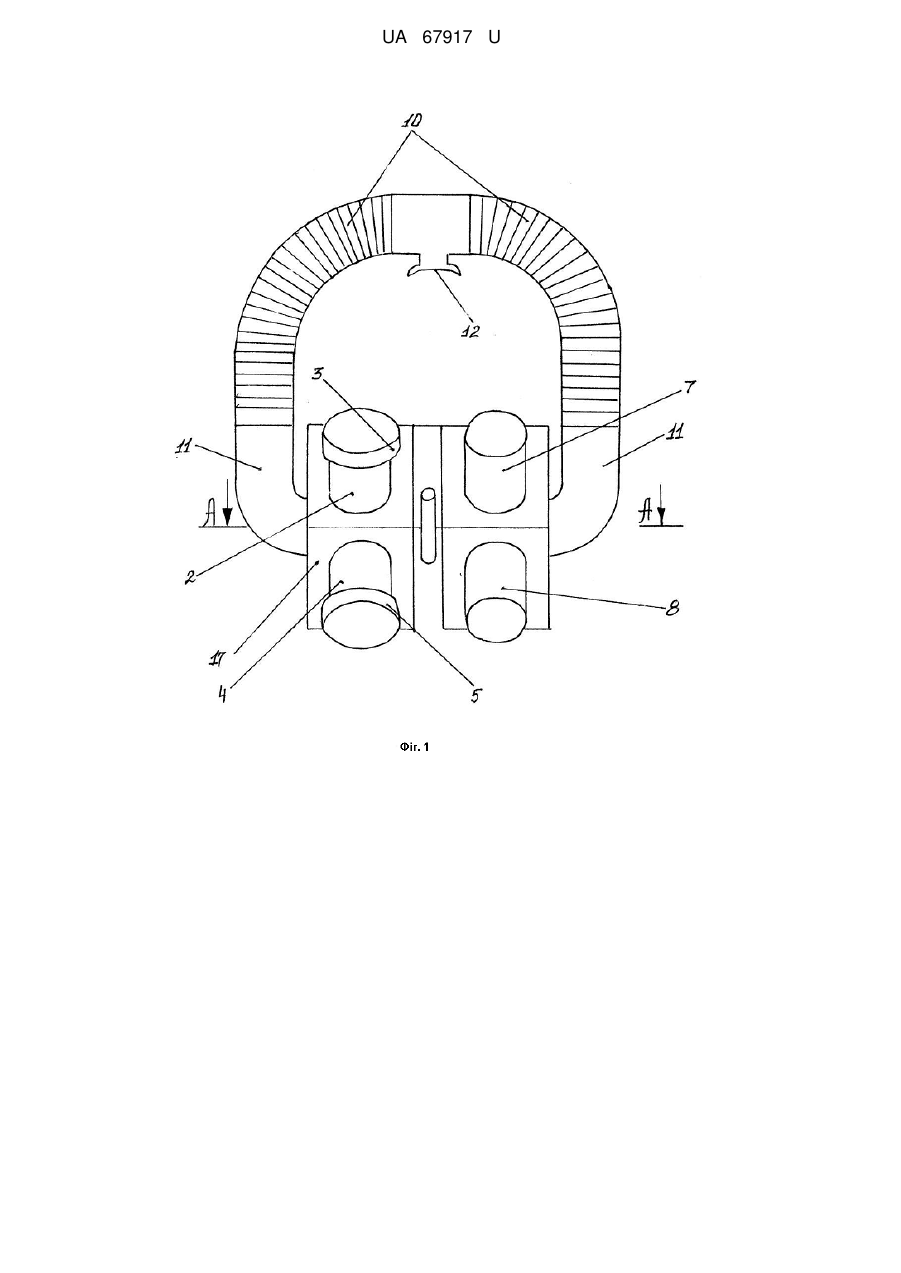

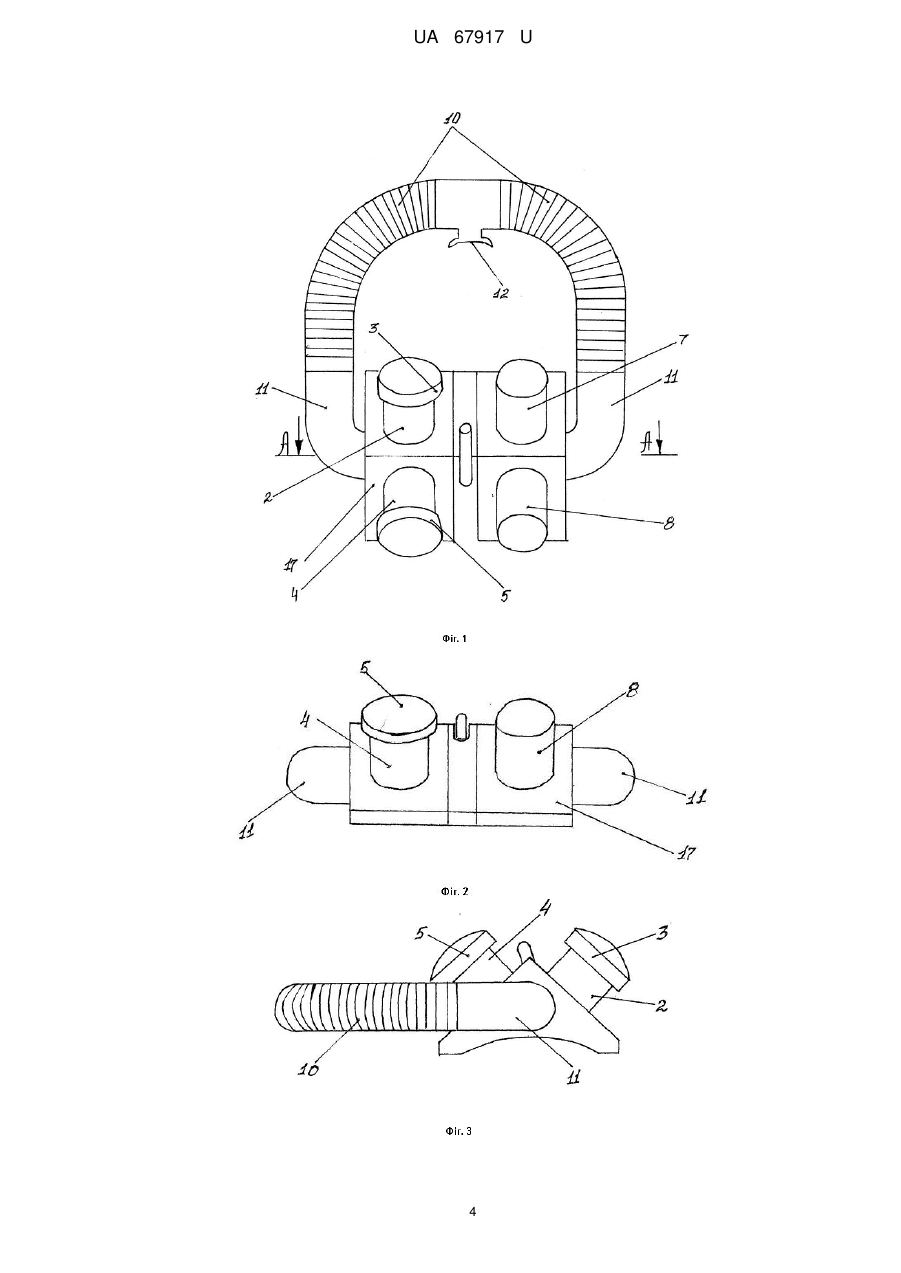

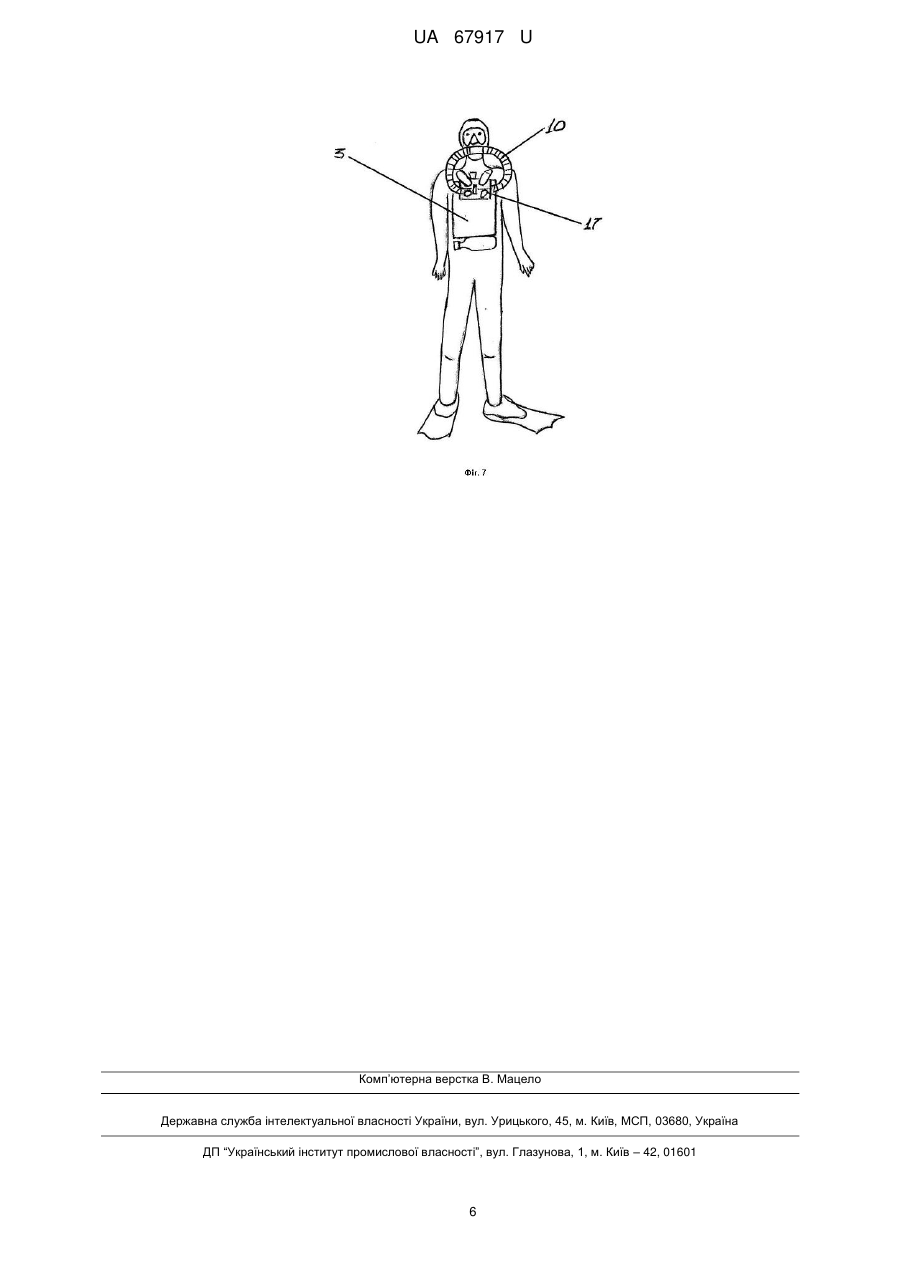

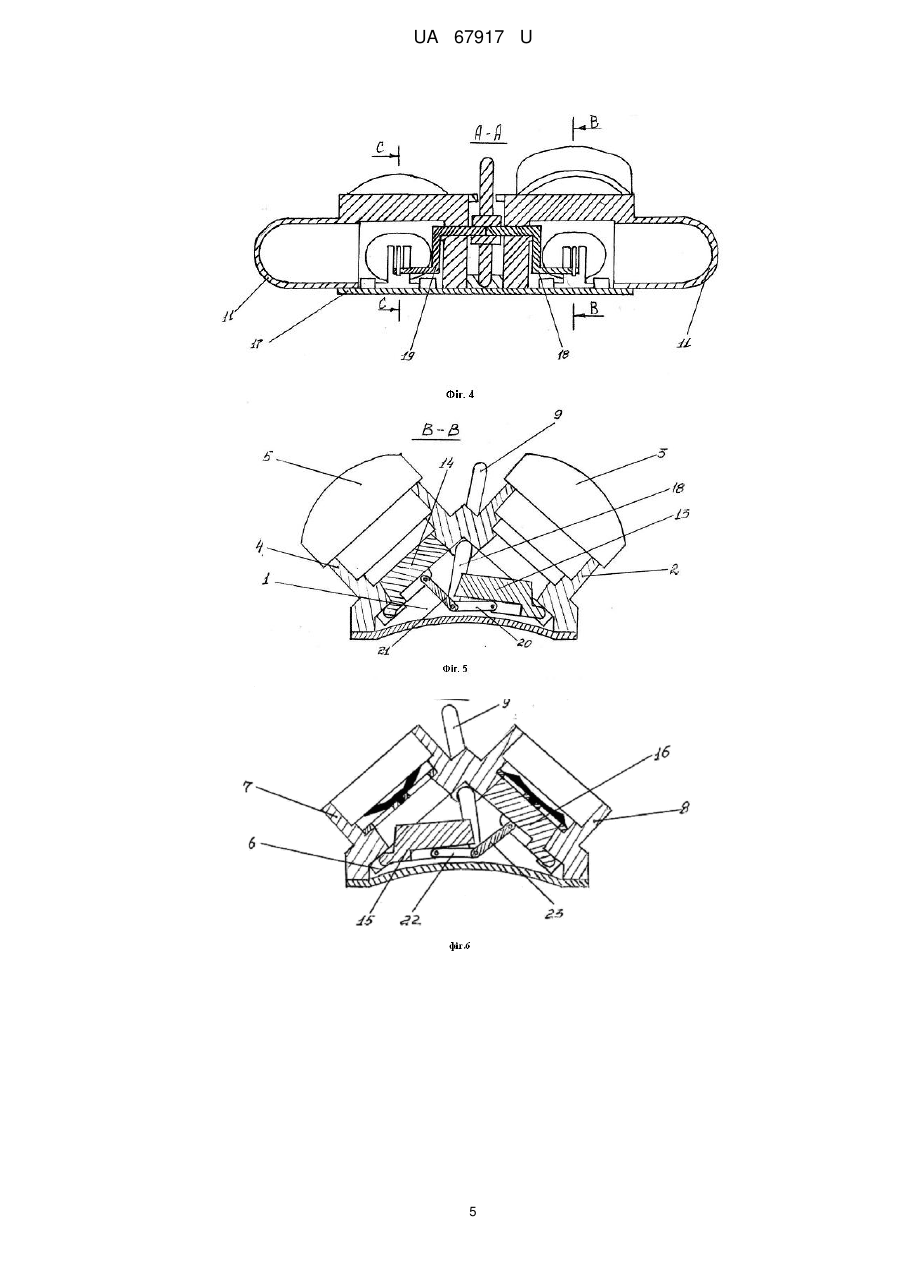

Реферат: Уніфікований розподільник газу дихальної апаратури водолазного спорядження, в якому камера видиху забезпечена додатковим патрубком видиху, клапанами, встановленими з можливістю повідомлення камер видиху і вдиху з відповідними патрубками вдиху і видиху, при цьому камера вдиху і камера видиху мають загальний корпус, який виконаний з можливістю утворення симетрично розміщених герметичних і ізольованих одна від одної камер вдиху і видиху, і попарного розміщення в них відповідних патрубків вдиху і видиху, при цьому механізм перемикання подачі газу виконаний у вигляді симетрично розміщених важелів сполучених з одного кінця з поворотною ручкою, а з іншого кінця важелі за допомогою тяги пов'язані з клапанами відповідних патрубків вдиху і видиху. UA 67917 U (12) UA 67917 U UA 67917 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до розподільників дихального газу дихальної апаратури водолазного спорядження з аварійним запасом дихальної суміші, призначеного для забезпечення дихання водолаза при аварійних ситуаціях, а також при виконанні ним підводнотехнічних, аварійно-рятівних та інших водолазних робіт. Відомий розподільник дихального газу дихальної апаратури, що використовується в шланговому дихальному апараті по патенту RU на корисну модель № 86107 U1, МПК А62В7/00 (2006.01), дата початку відліку терміну дії патенту: 16.04.2009 р., опубліковано: 27.08.2009 р., який містить патрубки вдиху під основний і резервний дихальні апарати і патрубок видиху під розімкнену систему дихання, систему клапанів, легеневий автомат, перемикач системи клапанів і шланги з елементами їх під'єднування. На відміну від заявленої корисної моделі, розподільний пристрій окрім портів для підключення шланга подачі, шланга легеневого автомата і шланга середнього тиску від редуктора апарату забезпечений як мінімум двома додатковими портами для підключення другого легеневого автомата, пристрою піддуву гідрокомбінезона і/або інших споживачів, а управління вентилем апарату здійснюється за допомогою маховичка вентиля апарату при його телескопічному висуненні. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і технічним результатом, що досягається, є розподільник дихального газу дихальної апаратури, що використовується у водолазному спорядженні Poseidon Discovery, приведений на Інтернет сторінці www.poseidon.com/.../discovery-mkvi, що містить герметичні і ізольовані одна від одної камери вдиху і видиху, патрубки вдиху під основний і резервний дихальні апарати і патрубок видиху під розімкнену систему дихання, систему клапанів, легеневий автомат, перемикач системи клапанів і шланги з елементами їх під'єднування. Загальним недоліком приведених розподільників дихального газу дихальної апаратури водолазного спорядження є те, що функціональні вузли для під'єднування основних і резервних дихальних апаратів з різною системою дихання не уніфіковані. В зв'язку з цим розподільники, що вище використовуються, можуть бути використані тільки в сукупності з одним типом дихальних апаратів. Крім того, процес переходу від основного до резервного дихального апарату вимагає демонтаж елементів під'єднування маски, напівмаски, шолома, що є небезпечним для життєдіяльності водолаза. В основу корисної моделі поставлена задача удосконалити розподільник газу дихальної апаратури водолазного спорядження шляхом уніфікації елементів з'єднання і введення додаткових елементів в новому їх взаємозв'язку, забезпечити оперативність перемикання від основного джерела дихання на резервне, не демонтуючи елементи під'єднування маски, на півмаски, шолома, тобто не виводячи їх із зони контакту із споживачем і за рахунок цього досягти безпеки технологічних операцій при переході від основного дихального апарату до резервного і використовування розподільника газу в сукупності з різними системами дихальних апаратів. Задача вирішена тим, що уніфікований розподільник газу дихальної апаратури водолазного спорядження, що містить герметичні і ізольовані одна від одної камеру вдиху з патрубками вдиху під основний і резервний дихальні апарати і камеру видиху з основним патрубком видиху, поворотну ручку механізму перемикання подачі газу і шланги з елементами їх під'єднування до споживача і до камер вдиху і видиху, згідно з корисною моделлю, камера видиху забезпечена додатковим патрубком видиху, клапанами, встановленими з можливістю повідомлення камер видиху і вдиху з відповідними патрубками вдиху і видиху, при цьому камера вдиху і камера видиху мають загальний корпус, який виконаний з можливістю утворення симетрично розміщених герметичних і ізольованих одна від одної камер вдиху і видиху, і попарного розміщення в них відповідних патрубків вдиху і видиху, при цьому механізм перемикання подачі газу виконаний у вигляді симетрично розміщених важелів сполучених з одного кінця з поворотною ручкою, а з іншого кінця важелі за допомогою тяги, пов'язані з клапанами відповідних патрубків вдиху і видиху. Згідно з корисною моделлю, в уніфікованому розподільнику газу дихальної апаратури водолазного спорядження попарні патрубки вдиху і попарні патрубки видиху з клапанами розміщені під кутом один до одного. Завдяки тому, що в уніфікованому розподільнику газу дихальної апаратури водолазного спорядження камера видиху забезпечена додатковим патрубком видиху, клапанами, встановленими з можливістю повідомлення камер видиху і вдиху з відповідними патрубками вдиху і видиху, камера вдиху і камера видиху мають загальний корпус, який виконаний з можливістю утворення симетрично розміщених герметичних і ізольованих одна від одної камер вдиху і видиху, і попарного розміщення в них відповідних патрубків вдиху і видиху, механізм 1 UA 67917 U 5 10 15 20 25 30 35 40 45 50 55 60 перемикання подачі газу виконаний у вигляді симетрично розміщених важелів сполучених з одного кінця з поворотною ручкою, а з іншого кінця важелі за допомогою тяги пов'язані з відповідними клапанами відповідних патрубків вдиху і видиху, забезпечується оперативність перемикання від основного джерела дихання на резервне, не демонтуючи елементи під'єднування маски, напівмаски, шолома, тобто не виводячи їх із зони контакту із споживачем, і за рахунок цього досягти безпеки технологічних операцій при переході від основного дихального апарату до резервного і використовування розподільника газу в сукупності з різними системами дихальних апаратів. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид уніфікованого розподільника газу дихальної апаратури водолазного спорядження (вигляд зверху); фіг. 2 - загальний вид уніфікованого розподільника газу дихальної апаратури водолазного спорядження (вигляд збоку); фіг. 3 - загальний вид уніфікованого розподільника газу дихальної апаратури водолазного спорядження (вигляд з торця); фіг. 4 - загальний вид уніфікованого розподільника газу дихальної апаратури водолазного спорядження в перетині по А-А; фіг. 5 - уніфікований розподільник газу дихальної апаратури водолазного спорядження в перетині по В-В; фіг. 6 - уніфікований розподільник газу дихальної апаратури водолазного спорядження в перетині по С-С; фіг. 7 - уніфікований розподільник газу дихальної апаратури в комплекті з водолазним спорядженням. Уніфікований розподільник газу дихальної апаратури водолазного спорядження містить герметичні і ізольовані одна від одної камеру вдиху 1 з патрубком вдиху 2 під основний дихальний апарат 3 і патрубок вдиху 4 під резервний дихальний апарат 5, камеру видиху 6 з основним патрубком видиху 7 і додатковим патрубком видиху 8, поворотну ручку 9 механізму перемикання подачі газу і шланги 10 з елементами їх під'єднування 11 до споживача 12, клапани 13, 14, 15, 16, встановлені з можливістю повідомлення камер вдиху 1 і видиху 6 з відповідними патрубками вдиху 2, 4 і видиху 7, 8. Камера вдиху 1 і камера видиху 6 мають загальний корпус 17, який виконаний з можливістю утворення симетрично розміщених герметичних і ізольованих одна від одної камер вдиху 1 і видиху 6 і попарного розміщення в них відповідних патрубків вдиху 2, 4 і видиху 7, 8. При цьому механізм перемикання подачі газу виконаний у вигляді симетрично розміщених важелів 18, 19, сполучених з одного кінця з поворотною ручкою 9, а з іншого кінця важіль 18 через тягу 20 пов'язаний з клапаном 13 і через тягу 21 з клапаном 14. З іншого кінця важіль 19 через тягу 22 пов'язаний з клапаном 15 і через тягу 23 з клапаном 16. Попарні патрубки вдиху 2, 4 з клапанами 13, 14 і попарні патрубки видиху 7, 8 з клапанами 15, 16 розміщені під кутом один до одного. Уніфікований розподільник газу дихальної апаратури водолазного спорядження працює наступним чином. Для роботи уніфікованого розподільника з розімкненою системою дихання заздалегідь патрубок вдиху під'єднують на вхід основного дихального апарату 3, а патрубок вдиху 4 під'єднують на вхід резервного дихального апарату 5. При роботі уніфікованого розподільника з розімкненою системою дихання при вдиху водолаза газ надходить з основного дихального апарату 3 в патрубок вдиху 2, через відкритий клапан 13 в камеру вдиху 1 в корпусі 17, далі через елемент під'єднування 11 у виді радіального патрубка повідомленого з камерою вдиху 1 по шлангу 10 надходить до споживача 12 в легені водолаза. При цьому доступ газу з резервного дихального апарату 5 в камеру вдиху 1 перекритий клапаном 14. При видиху газ через шланг 10, елемент під'єднування 11, надходить в камеру видиху 6 і через відкритий клапан 15 і патрубок видиху 7 виводиться у воду. При цьому клапана 14 і 16 закриті і доступ газу в патрубки 4 і 8 перекритий. У разі відмови основного дихального апарату 3 або необхідності перейти на споживання газу з резервного дихального апарату 5, переводом поворотної ручки 9 вниз до упора одночасно приводяться в рух важелі 18, 19, тяга 20, 21, 22, 23 і клапана 13, 14, 15, 16. Внаслідок чого, патрубок вдиху 2 і видиху 7 відповідно перекриваються клапанами 13 і 15, а патрубки вдиху 4 і видиху 8 відкриваються відповідними клапанами 14 і 16. Таким чином, відбувається перемикання на резервний дихальний апарат 5 і доступ газу із згаданого апарату 5 через відкритий патрубок 4 і клапан 14 з камери вдиху 1 через елемент з'єднання 11 і шланг 10 надходить до споживача 12. При цьому патрубок вдиху 2 повідомлений з основним 2 UA 67917 U 5 10 15 20 25 30 дихальним апаратом і патрубок видиху 7 перекриті. При використовуванні споживачем газу з резервного дихального апарату, видих здійснюється через шланг 10, елемент під'єднування 11, камеру видиху 6 і нарешті через відкритий клапан 16 і додатковий патрубок видиху 8 у воду. При роботі уніфікованого розподільника газу дихальної апаратури водолазного спорядження із замкнутою системою дихання, як основний дихальний апарат використовують апарат із замкнутою системою циркуляції газу. При цьому патрубок вдиху 2 сполучають з входом згаданого апарату, а патрубок видиху 7 з входом його поглинальної системи відпрацьованих газів. Патрубок вдиху 4 сполучений з резервним дихальним апаратом 5, а додатковий патрубок видиху 8 залишають з можливістю вихлопу відпрацьованих газів у воду. Робота уніфікованого розподільника газу дихальної апаратури водолазного спорядження із замкнутою системою дихання і перемикання з основного дихального апарату 3 на резервний 5 здійснюється аналогічно вищевикладеному, за винятком того, що вихлопні гази при роботі з основним дихальним апаратом назад надходять в дихальний апарат замкнутого циклу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Уніфікований розподільник газу дихальної апаратури водолазного спорядження, що містить герметичні і ізольовані одна від одної камеру вдиху з патрубками вдиху під основний і резервний дихальні апарати і камеру видиху з основним патрубком видиху, поворотну ручку механізму перемикання подачі газу і шланги з елементами їх під'єднування до споживача і до камер вдиху і видиху, який відрізняється тим, що камера видиху забезпечена додатковим патрубком видиху, клапанами, встановленими з можливістю повідомлення камер видиху і вдиху з відповідними патрубками вдиху і видиху, при цьому камера вдиху і камера видиху мають загальний корпус, який виконаний з можливістю утворення симетрично розміщених герметичних і ізольованих одна від одної камер вдиху і видиху, і попарного розміщення в них відповідних патрубків вдиху і видиху, при цьому механізм перемикання подачі газу виконаний у вигляді симетрично розміщених важелів, сполучених з одного кінця з поворотною ручкою, а з іншого кінця важелі за допомогою тяги пов'язані з клапанами відповідних патрубків вдиху і видиху. 2. Уніфікований розподільник газу дихальної апаратури водолазного спорядження по п. 1, який відрізняється тим, що попарні патрубки вдиху і попарні патрубки видиху з клапанами розміщені під кутом один до одного. 3 UA 67917 U 4 UA 67917 U 5 UA 67917 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
