Носій запису, що несе стереосигнал та інформаційний сигнал

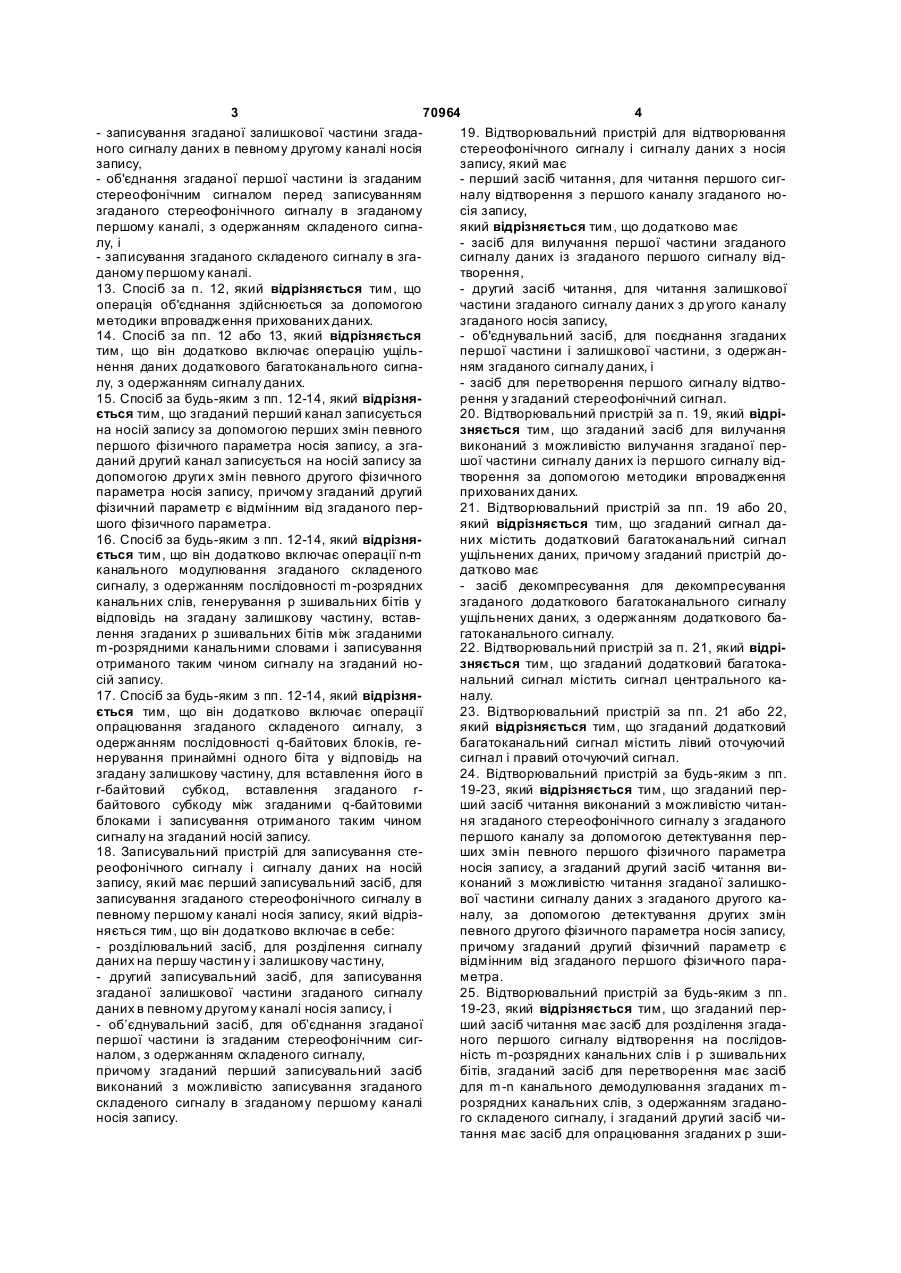

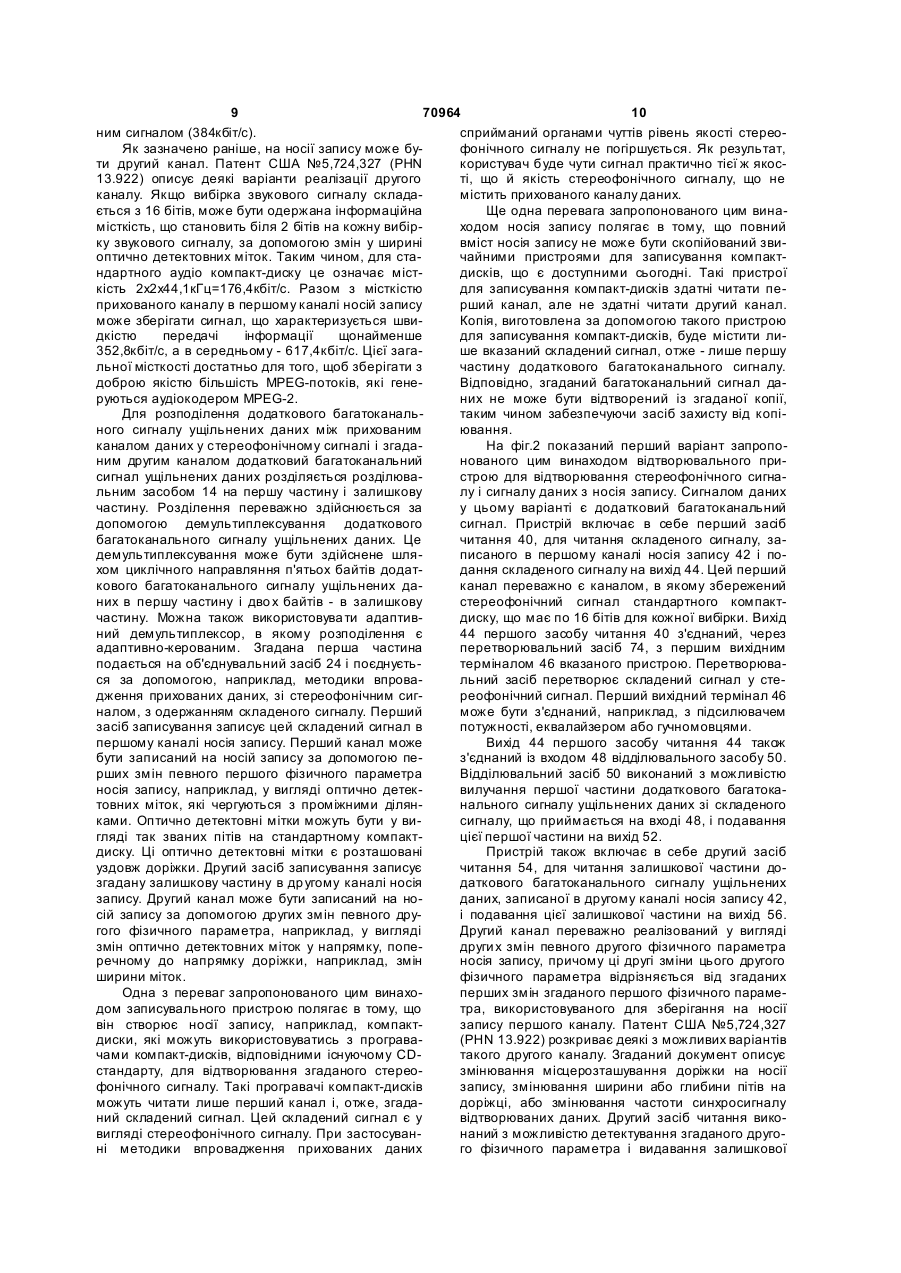

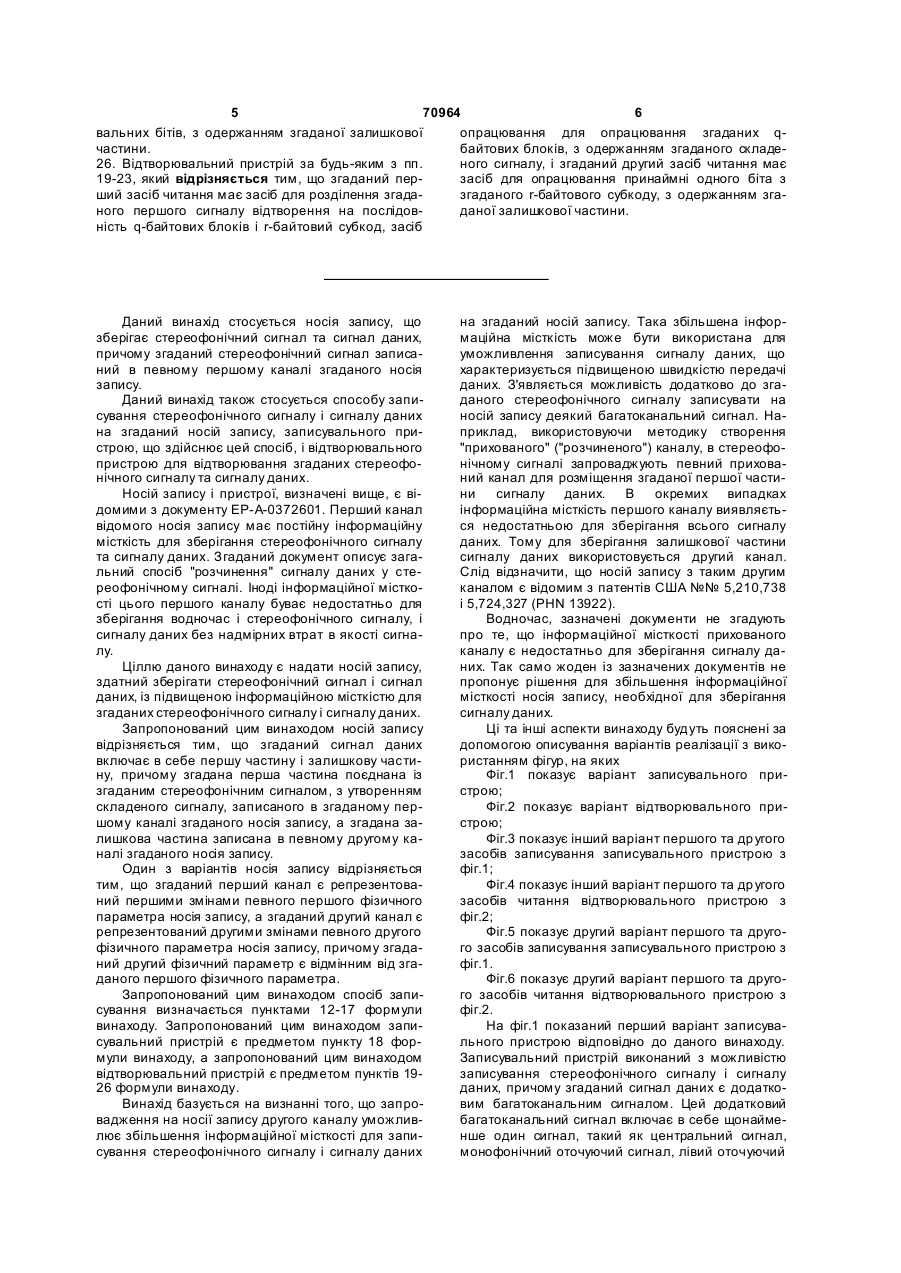

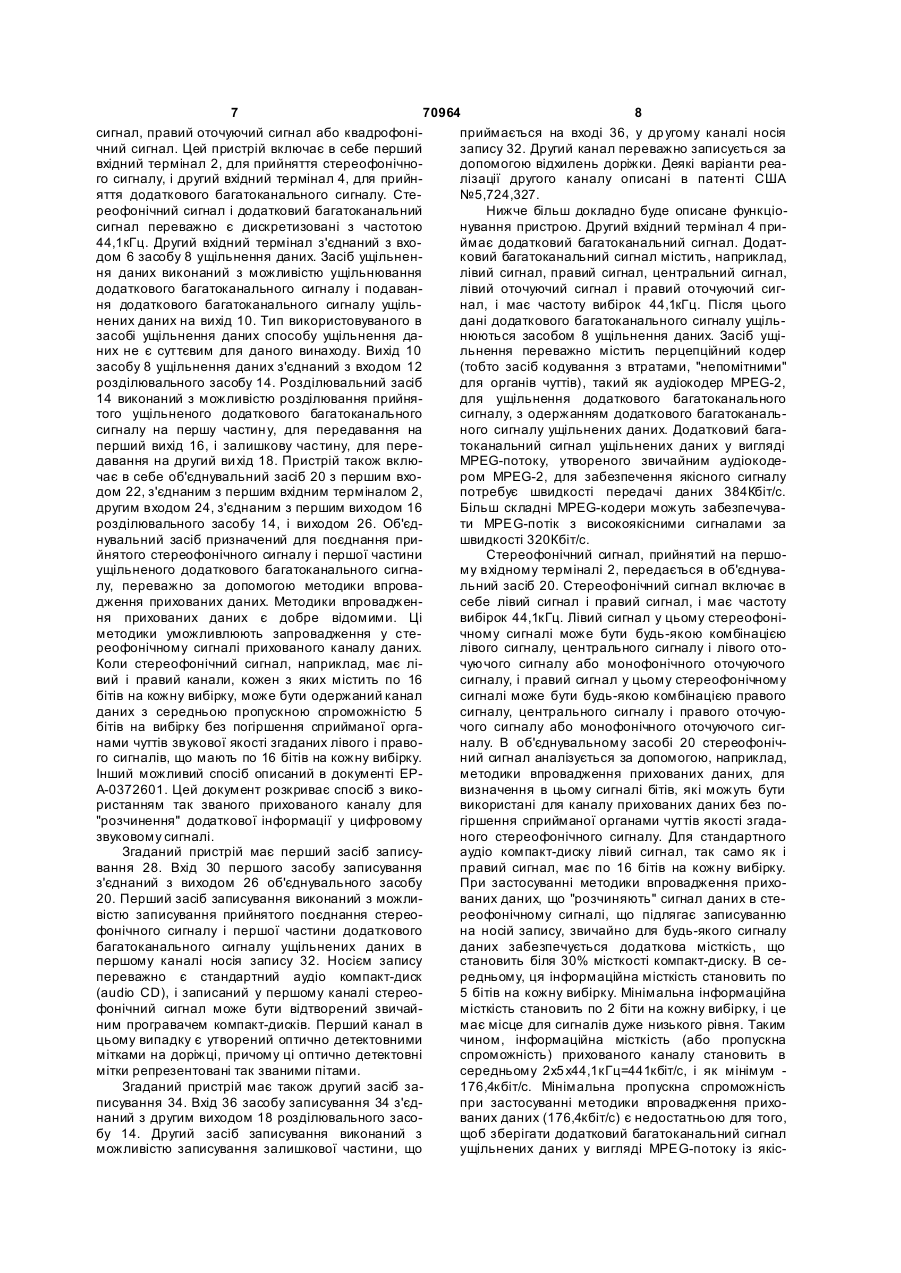

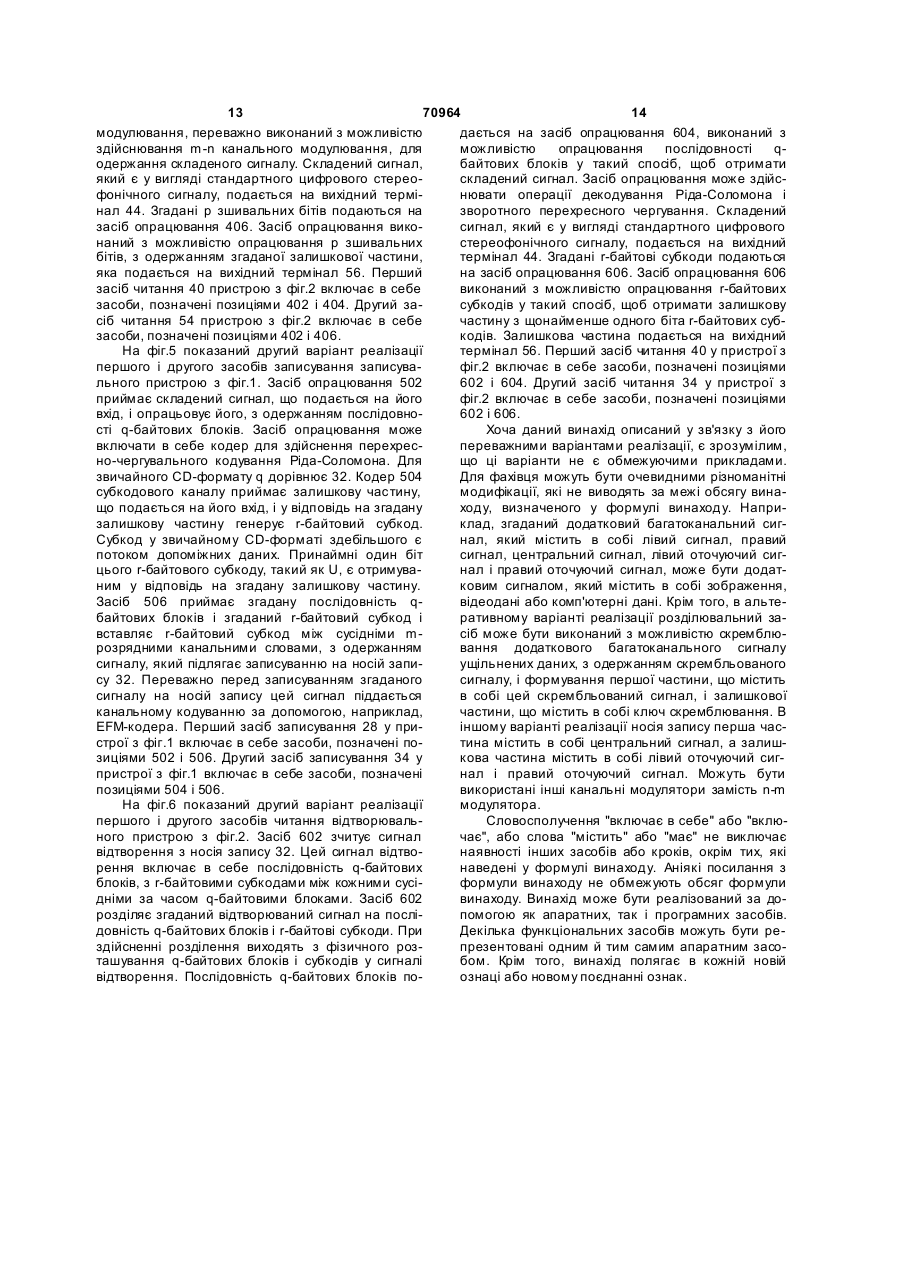

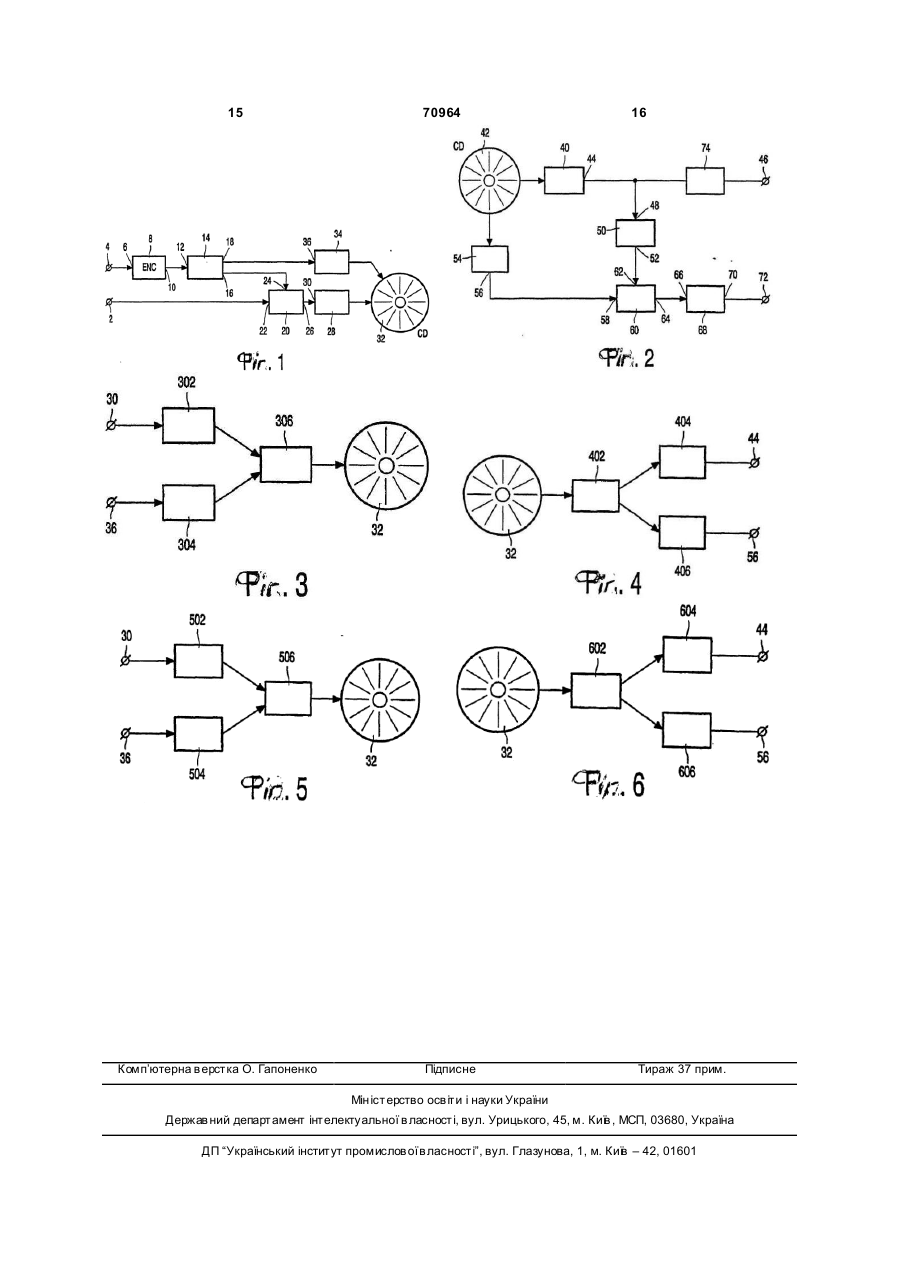

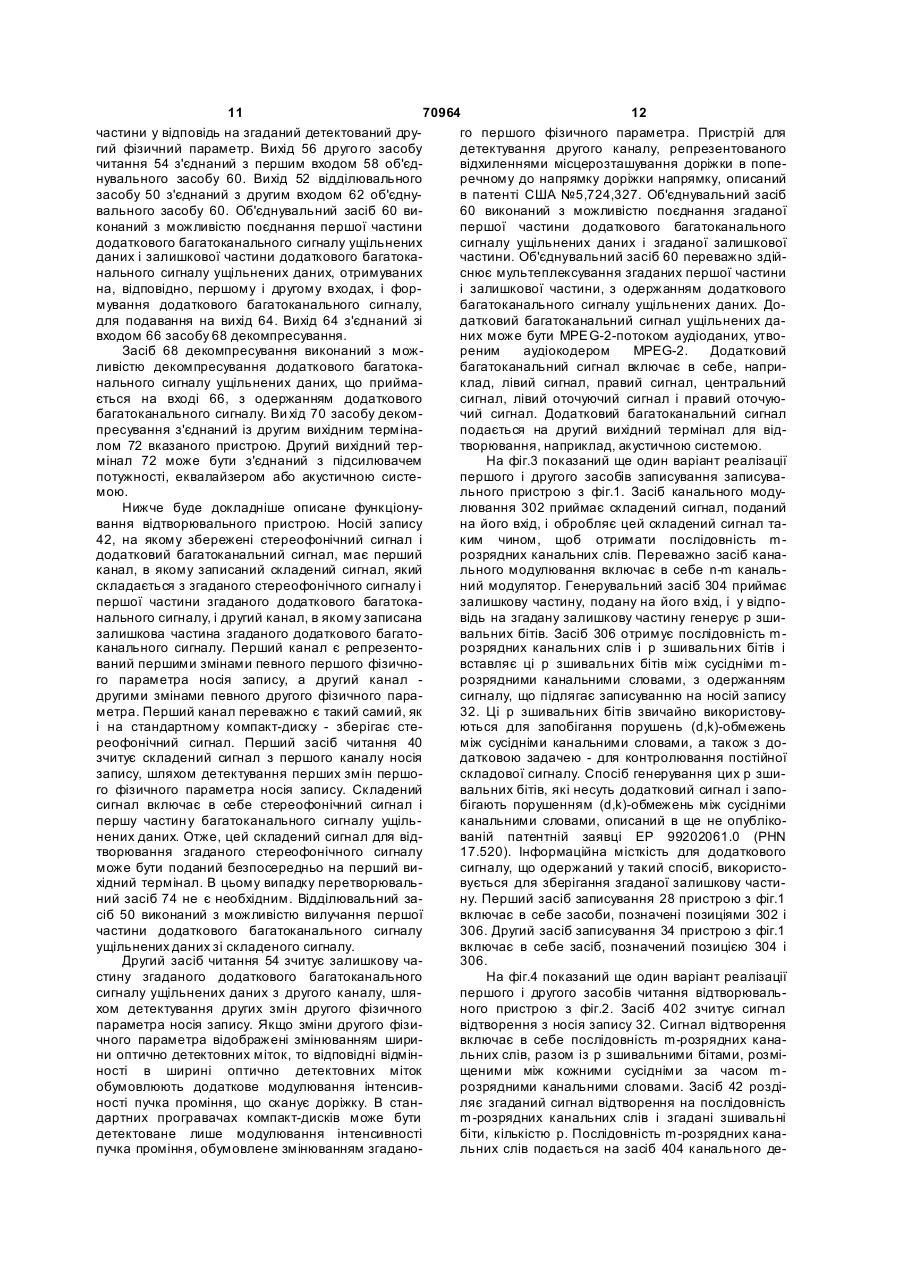

1. Носій запису, що зберігає стереофонічний сигнал та сигнал даних, причому згаданий стереофонічний сигнал записаний в певному першому каналі носія запису, який відрізняється тим, що згаданий сигнал даних включає в себе першу частину і залишкову частину, причому згадана перша частина поєднана із згаданим стереофонічним сигналом, з утворенням складеного сигналу, записаного в згаданому першому каналі згаданого носія запису, а згадана залишкова частина записана в певному др угому каналі згаданого носія запису. 2. Носій запису за п. 1, який відрізняється тим, що згадана перша частина поєднана із згаданим стереофонічним сигналом за допомогою методики впровадження прихованих даних. 3. Носій запису за пп. 1 або 2, який відрізняється тим, що згаданий сигнал даних містить додатковий багатоканальний сигнал ущільнених даних, який відображає додатковий багатоканальний сигнал. 4. Носій запису за п. 3, який відрізняється тим, що згаданий додатковий багатоканальний сигнал містить сигнал центрального каналу. 5. Носій запису за пп. 3 або 4, який відрізняється тим, що згаданий додатковий багатоканальний сигнал містить лівий оточуючий сигнал і правий оточуючий сигнал. 6. Носій запису за будь-яким з пп. 3, 4 або 5, який відрізняє ться тим, що згаданий додатковий багатоканальний сигнал ущільнених даних є перцепційно-кодованим відображенням згаданого додаткового багатоканального сигналу. 2 (19) 1 3 70964 4 - записування згаданої залишкової частини згада19. Відтворювальний пристрій для відтворювання ного сигналу даних в певному другому каналі носія стереофонічного сигналу і сигналу даних з носія запису, запису, який має - об'єднання згаданої першої частини із згаданим - перший засіб читання, для читання першого сигстереофонічним сигналом перед записуванням налу відтворення з першого каналу згаданого нозгаданого стереофонічного сигналу в згаданому сія запису, першому каналі, з одержанням складеного сигнаякий відрізняється тим, що додатково має лу, і - засіб для вилучання першої частини згаданого - записування згаданого складеного сигналу в згасигналу даних із згаданого першого сигналу відданому першому каналі. творення, 13. Спосіб за п. 12, який відрізняється тим, що - другий засіб читання, для читання залишкової операція об'єднання здійснюється за допомогою частини згаданого сигналу даних з др угого каналу методики впровадження прихованих даних. згаданого носія запису, 14. Спосіб за пп. 12 або 13, який відрізняється - об'єднувальний засіб, для поєднання згаданих тим, що він додатково включає операцію ущільпершої частини і залишкової частини, з одержаннення даних додаткового багатоканального сигнаням згаданого сигналу даних, і лу, з одержанням сигналу даних. - засіб для перетворення першого сигналу відтво15. Спосіб за будь-яким з пп. 12-14, який відрізнярення у згаданий стереофонічний сигнал. ється тим, що згаданий перший канал записується 20. Відтворювальний пристрій за п. 19, який відріна носій запису за допомогою перших змін певного зняється тим, що згаданий засіб для вилучання першого фізичного параметра носія запису, а згавиконаний з можливістю вилучання згаданої перданий другий канал записується на носій запису за шої частини сигналу даних із першого сигналу віддопомогою други х змін певного другого фізичного творення за допомогою методики впровадження параметра носія запису, причому згаданий другий прихованих даних. фізичний параметр є відмінним від згаданого пер21. Відтворювальний пристрій за пп. 19 або 20, шого фізичного параметра. який відрізняється тим, що згаданий сигнал да16. Спосіб за будь-яким з пп. 12-14, який відрізняних містить додатковий багатоканальний сигнал ється тим, що він додатково включає операції n-m ущільнених даних, причому згаданий пристрій доканального модулювання згаданого складеного датково має сигналу, з одержанням послідовності m-розрядних - засіб декомпресування для декомпресування канальних слів, генерування р зшивальних бітів у згаданого додаткового багатоканального сигналу відповідь на згадану залишкову частину, вставущільнених даних, з одержанням додаткового балення згаданих р зшивальних бітів між згаданими гатоканального сигналу. m-розрядними канальними словами і записування 22. Відтворювальний пристрій за п. 21, який відріотриманого таким чином сигналу на згаданий нозняється тим, що згаданий додатковий багатокасій запису. нальний сигнал містить сигнал центрального ка17. Спосіб за будь-яким з пп. 12-14, який відрізняналу. ється тим, що він додатково включає операції 23. Відтворювальний пристрій за пп. 21 або 22, опрацювання згаданого складеного сигналу, з який відрізняється тим, що згаданий додатковий одержанням послідовності q-байтових блоків, гебагатоканальний сигнал містить лівий оточуючий нерування принаймні одного біта у відповідь на сигнал і правий оточуючий сигнал. згадану залишкову частину, для вставлення його в 24. Відтворювальний пристрій за будь-яким з пп. r-байтовий субкод, вставлення згаданого r19-23, який відрізняється тим, що згаданий пербайтового субкоду між згаданими q-байтовими ший засіб читання виконаний з можливістю читанблоками і записування отриманого таким чином ня згаданого стереофонічного сигналу з згаданого сигналу на згаданий носій запису. першого каналу за допомогою детектування пер18. Записувальний пристрій для записування стеших змін певного першого фізичного параметра реофонічного сигналу і сигналу даних на носій носія запису, а згаданий другий засіб читання визапису, який має перший записувальний засіб, для конаний з можливістю читання згаданої залишкозаписування згаданого стереофонічного сигналу в вої частини сигналу даних з згаданого другого капевному першому каналі носія запису, який відрізналу, за допомогою детектування других змін няється тим, що він додатково включає в себе: певного другого фізичного параметра носія запису, - розділювальний засіб, для розділення сигналу причому згаданий другий фізичний параметр є даних на першу частин у і залишкову частину, відмінним від згаданого першого фізичного пара- другий записувальний засіб, для записування метра. згаданої залишкової частини згаданого сигналу 25. Відтворювальний пристрій за будь-яким з пп. даних в певному другому каналі носія запису, і 19-23, який відрізняється тим, що згаданий пер- об’єднувальний засіб, для об’єднання згаданої ший засіб читання має засіб для розділення згадапершої частини із згаданим стереофонічним сигного першого сигналу відтворення на послідовналом, з одержанням складеного сигналу, ність m-розрядних канальних слів і p зшивальних причому згаданий перший записувальний засіб бітів, згаданий засіб для перетворення має засіб виконаний з можливістю записування згаданого для m-n канального демодулювання згаданих mскладеного сигналу в згаданому першому каналі розрядних канальних слів, з одержанням згаданоносія запису. го складеного сигналу, і згаданий другий засіб читання має засіб для опрацювання згаданих p зши 5 70964 6 вальних бітів, з одержанням згаданої залишкової опрацювання для опрацювання згаданих qчастини. байтових блоків, з одержанням згаданого складе26. Відтворювальний пристрій за будь-яким з пп. ного сигналу, і згаданий другий засіб читання має 19-23, який відрізняється тим, що згаданий перзасіб для опрацювання принаймні одного біта з ший засіб читання має засіб для розділення згадазгаданого r-байтового субкоду, з одержанням зганого першого сигналу відтворення на послідовданої залишкової частини. ність q-байтових блоків і r-байтовий субкод, засіб Даний винахід стосується носія запису, що зберігає стереофонічний сигнал та сигнал даних, причому згаданий стереофонічний сигнал записаний в певному першому каналі згаданого носія запису. Даний винахід також стосується способу записування стереофонічного сигналу і сигналу даних на згаданий носій запису, записувального пристрою, що здійснює цей спосіб, і відтворювального пристрою для відтворювання згаданих стереофонічного сигналу та сигналу даних. Носій запису і пристрої, визначені вище, є відомими з документу ЕР-А-0372601. Перший канал відомого носія запису має постійну інформаційну місткість для зберігання стереофонічного сигналу та сигналу даних. Згаданий документ описує загальний спосіб "розчинення" сигналу даних у стереофонічному сигналі. Іноді інформаційної місткості цього першого каналу буває недостатньо для зберігання водночас і стереофонічного сигналу, і сигналу даних без надмірних втрат в якості сигналу. Ціллю даного винаходу є надати носій запису, здатний зберігати стереофонічний сигнал і сигнал даних, із підвищеною інформаційною місткістю для згаданих стереофонічного сигналу і сигналу даних. Запропонований цим винаходом носій запису відрізняється тим, що згаданий сигнал даних включає в себе першу частину і залишкову частину, причому згадана перша частина поєднана із згаданим стереофонічним сигналом, з утворенням складеного сигналу, записаного в згаданому першому каналі згаданого носія запису, а згадана залишкова частина записана в певному другому каналі згаданого носія запису. Один з варіантів носія запису відрізняється тим, що згаданий перший канал є репрезентований першими змінами певного першого фізичного параметра носія запису, а згаданий другий канал є репрезентований другими змінами певного другого фізичного параметра носія запису, причому згаданий другий фізичний параметр є відмінним від згаданого першого фізичного параметра. Запропонований цим винаходом спосіб записування визначається пунктами 12-17 формули винаходу. Запропонований цим винаходом записувальний пристрій є предметом пункту 18 формули винаходу, а запропонований цим винаходом відтворювальний пристрій є предметом пунктів 1926 формули винаходу. Винахід базується на визнанні того, що запровадження на носії запису другого каналу уможливлює збільшення інформаційної місткості для записування стереофонічного сигналу і сигналу даних на згаданий носій запису. Така збільшена інформаційна місткість може бути використана для уможливлення записування сигналу даних, що характеризується підвищеною швидкістю передачі даних. З'являється можливість додатково до згаданого стереофонічного сигналу записувати на носій запису деякий багатоканальний сигнал. Наприклад, використовуючи методику створення "прихованого" ("розчиненого") каналу, в стереофонічному сигналі запроваджують певний прихований канал для розміщення згаданої першої частини сигналу даних. В окремих випадках інформаційна місткість першого каналу виявляється недостатньою для зберігання всього сигналу даних. Тому для зберігання залишкової частини сигналу даних використовується другий канал. Слід відзначити, що носій запису з таким другим каналом є відомим з патентів США №№ 5,210,738 і 5,724,327 (PHN 13922). Водночас, зазначені документи не згадують про те, що інформаційної місткості прихованого каналу є недостатньо для зберігання сигналу даних. Так само жоден із зазначених документів не пропонує рішення для збільшення інформаційної місткості носія запису, необхідної для зберігання сигналу даних. Ці та інші аспекти винаходу будуть пояснені за допомогою описування варіантів реалізації з використанням фігур, на яких Фіг.1 показує варіант записувального пристрою; Фіг.2 показує варіант відтворювального пристрою; Фіг.3 показує інший варіант першого та др угого засобів записування записувального пристрою з фіг.1; Фіг.4 показує інший варіант першого та др угого засобів читання відтворювального пристрою з фіг.2; Фіг.5 показує другий варіант першого та другого засобів записування записувального пристрою з фіг.1. Фіг.6 показує другий варіант першого та другого засобів читання відтворювального пристрою з фіг.2. На фіг.1 показаний перший варіант записувального пристрою відповідно до даного винаходу. Записувальний пристрій виконаний з можливістю записування стереофонічного сигналу і сигналу даних, причому згаданий сигнал даних є додатковим багатоканальним сигналом. Цей додатковий багатоканальний сигнал включає в себе щонайменше один сигнал, такий як центральний сигнал, монофонічний оточуючий сигнал, лівий оточуючий 7 70964 8 сигнал, правий оточуючий сигнал або квадрофоніприймається на вході 36, у др угому каналі носія чний сигнал. Цей пристрій включає в себе перший запису 32. Другий канал переважно записується за вхідний термінал 2, для прийняття стереофонічнодопомогою відхилень доріжки. Деякі варіанти реаго сигналу, і другий вхідний термінал 4, для прийнлізації другого каналу описані в патенті США яття додаткового багатоканального сигналу. Сте№5,724,327. реофонічний сигнал і додатковий багатоканальний Нижче більш докладно буде описане функціосигнал переважно є дискретизовані з частотою нування пристрою. Другий вхідний термінал 4 при44,1кГц. Другий вхідний термінал з'єднаний з вхоймає додатковий багатоканальний сигнал. Додатдом 6 засобу 8 ущільнення даних. Засіб ущільненковий багатоканальний сигнал містить, наприклад, ня даних виконаний з можливістю ущільнювання лівий сигнал, правий сигнал, центральний сигнал, додаткового багатоканального сигналу і подаванлівий оточуючий сигнал і правий оточуючий сигня додаткового багатоканального сигналу ущільнал, і має частоту вибірок 44,1кГц. Після цього нених даних на вихід 10. Тип використовуваного в дані додаткового багатоканального сигналу ущільзасобі ущільнення даних способу ущільнення данюються засобом 8 ущільнення даних. Засіб ущіних не є суттєвим для даного винаходу. Вихід 10 льнення переважно містить перцепційний кодер засобу 8 ущільнення даних з'єднаний з входом 12 (тобто засіб кодування з втратами, "непомітними" розділювального засобу 14. Розділювальний засіб для органів чуттів), такий як аудіокодер MPEG-2, 14 виконаний з можливістю розділювання прийнядля ущільнення додаткового багатоканального того ущільненого додаткового багатоканального сигналу, з одержанням додаткового багатоканальсигналу на першу частин у, для передавання на ного сигналу ущільнених даних. Додатковий багаперший вихід 16, і залишкову частину, для перетоканальний сигнал ущільнених даних у вигляді давання на другий ви хід 18. Пристрій також вклюMPEG-потоку, утвореного звичайним аудіокодечає в себе об'єднувальний засіб 20 з першим вхором MPEG-2, для забезпечення якісного сигналу дом 22, з'єднаним з першим вхідним терміналом 2, потребує швидкості передачі даних 384Кбіт/с. другим входом 24, з'єднаним з першим виходом 16 Більш складні MPEG-кодери можуть забезпечуварозділювального засобу 14, і виходом 26. Об'єдти MPEG-потік з високоякісними сигналами за нувальний засіб призначений для поєднання пришвидкості 320Кбіт/с. йнятого стереофонічного сигналу і першої частини Стереофонічний сигнал, прийнятий на першоущільненого додаткового багатоканального сигнаму вхідному терміналі 2, передається в об'єднувалу, переважно за допомогою методики впровальний засіб 20. Стереофонічний сигнал включає в дження прихованих даних. Методики впровадженсебе лівий сигнал і правий сигнал, і має частоту ня прихованих даних є добре відомими. Ці вибірок 44,1кГц. Лівий сигнал у цьому стереофоніметодики уможливлюють запровадження у стечному сигналі може бути будь-якою комбінацією реофонічному сигналі прихованого каналу даних. лівого сигналу, центрального сигналу і лівого отоКоли стереофонічний сигнал, наприклад, має лічуючого сигналу або монофонічного оточуючого вий і правий канали, кожен з яких містить по 16 сигналу, і правий сигнал у цьому стереофонічному бітів на кожну вибірку, може бути одержаний канал сигналі може бути будь-якою комбінацією правого даних з середньою пропускною спроможністю 5 сигналу, центрального сигналу і правого оточуюбітів на вибірку без погіршення сприйманої оргачого сигналу або монофонічного оточуючого сигнами чуттів звукової якості згаданих лівого і правоналу. В об'єднувальному засобі 20 стереофонічго сигналів, що мають по 16 бітів на кожну вибірку. ний сигнал аналізується за допомогою, наприклад, Інший можливий спосіб описаний в документі ЕРметодики впровадження прихованих даних, для А-0372601. Цей документ розкриває спосіб з виковизначення в цьому сигналі бітів, які можуть бути ристанням так званого прихованого каналу для використані для каналу прихованих даних без по"розчинення" додаткової інформації у цифровому гіршення сприйманої органами чуттів якості згадазвуковому сигналі. ного стереофонічного сигналу. Для стандартного Згаданий пристрій має перший засіб записуаудіо компакт-диску лівий сигнал, так само як і вання 28. Вхід 30 першого засобу записування правий сигнал, має по 16 бітів на кожну вибірку. з'єднаний з виходом 26 об'єднувального засобу При застосуванні методики впровадження прихо20. Перший засіб записування виконаний з можливаних даних, що "розчиняють" сигнал даних в стевістю записування прийнятого поєднання стереореофонічному сигналі, що підлягає записуванню фонічного сигналу і першої частини додаткового на носій запису, звичайно для будь-якого сигналу багатоканального сигналу ущільнених даних в даних забезпечується додаткова місткість, що першому каналі носія запису 32. Носієм запису становить біля 30% місткості компакт-диску. В сепереважно є стандартний аудіо компакт-диск редньому, ця інформаційна місткість становить по (audio CD), і записаний у першому каналі стерео5 бітів на кожну вибірку. Мінімальна інформаційна фонічний сигнал може бути відтворений звичаймісткість становить по 2 біти на кожну вибірку, і це ним програвачем компакт-дисків. Перший канал в має місце для сигналів дуже низького рівня. Таким цьому випадку є утворений оптично детектовними чином, інформаційна місткість (або пропускна мітками на доріжці, причому ці оптично детектовні спроможність) прихованого каналу становить в мітки репрезентовані так званими пітами. середньому 2x5 x44,1кГц=441кбіт/с, і як мінімум Згаданий пристрій має також другий засіб за176,4кбіт/с. Мінімальна пропускна спроможність писування 34. Вхід 36 засобу записування 34 з'єдпри застосуванні методики впровадження прихонаний з другим виходом 18 розділювального засованих даних (176,4кбіт/с) є недостатньою для того, бу 14. Другий засіб записування виконаний з щоб зберігати додатковий багатоканальний сигнал можливістю записування залишкової частини, що ущільнених даних у вигляді MPEG-потоку із якіс 9 70964 10 ним сигналом (384кбіт/с). сприйманий органами чуттів рівень якості стереоЯк зазначено раніше, на носії запису може буфонічного сигналу не погіршується. Як результат, ти другий канал. Патент США №5,724,327 (PHN користувач буде чути сигнал практично тієї ж якос13.922) описує деякі варіанти реалізації другого ті, що й якість стереофонічного сигналу, що не каналу. Якщо вибірка звукового сигналу складамістить прихованого каналу даних. ється з 16 бітів, може бути одержана інформаційна Ще одна перевага запропонованого цим винамісткість, що становить біля 2 бітів на кожну вибірходом носія запису полягає в тому, що повний ку звукового сигналу, за допомогою змін у ширині вміст носія запису не може бути скопійований звиоптично детектовних міток. Таким чином, для стачайними пристроями для записування компактндартного аудіо компакт-диску це означає містдисків, що є доступними сьогодні. Такі пристрої кість 2x2x44,1кГц=176,4кбіт/с. Разом з місткістю для записування компакт-дисків здатні читати пеприхованого каналу в першому каналі носій запису рший канал, але не здатні читати другий канал. може зберігати сигнал, що характеризується швиКопія, виготовлена за допомогою такого пристрою дкістю передачі інформації щонайменше для записування компакт-дисків, буде містити ли352,8кбіт/с, а в середньому - 617,4кбіт/с. Цієї загаше вказаний складений сигнал, отже - лише першу льної місткості достатньо для того, щоб зберігати з частину додаткового багатоканального сигналу. доброю якістю більшість MPEG-потоків, які генеВідповідно, згаданий багатоканальний сигнал даруються аудіокодером MPEG-2. них не може бути відтворений із згаданої копії, Для розподілення додаткового багатоканальтаким чином забезпечуючи засіб захисту від копіного сигналу ущільнених даних між прихованим ювання. каналом даних у стереофонічному сигналі і згадаНа фіг.2 показаний перший варіант запропоним другим каналом додатковий багатоканальний нованого цим винаходом відтворювального присигнал ущільнених даних розділяється розділювастрою для відтворювання стереофонічного сигнальним засобом 14 на першу частину і залишкову лу і сигналу даних з носія запису. Сигналом даних частину. Розділення переважно здійснюється за у цьому варіанті є додатковий багатоканальний допомогою демультиплексування додаткового сигнал. Пристрій включає в себе перший засіб багатоканального сигналу ущільнених даних. Це читання 40, для читання складеного сигналу, задемультиплексування може бути здійснене шляписаного в першому каналі носія запису 42 і похом циклічного направляння п'ятьох байтів додатдання складеного сигналу на вихід 44. Цей перший кового багатоканального сигналу ущільнених даканал переважно є каналом, в якому збережений них в першу частину і дво х байтів - в залишкову стереофонічний сигнал стандартного компактчастину. Можна також використовува ти адаптивдиску, що має по 16 бітів для кожної вибірки. Вихід ний демультиплексор, в якому розподілення є 44 першого засобу читання 40 з'єднаний, через адаптивно-керованим. Згадана перша частина перетворювальний засіб 74, з першим вихідним подається на об'єднувальний засіб 24 і поєднуєтьтерміналом 46 вказаного пристрою. Перетворювася за допомогою, наприклад, методики впровальний засіб перетворює складений сигнал у стедження прихованих даних, зі стереофонічним сигреофонічний сигнал. Перший вихідний термінал 46 налом, з одержанням складеного сигналу. Перший може бути з'єднаний, наприклад, з підсилювачем засіб записування записує цей складений сигнал в потужності, еквалайзером або гучномовцями. першому каналі носія запису. Перший канал може Вихід 44 першого засобу читання 44 також бути записаний на носій запису за допомогою пез'єднаний із входом 48 відділювального засобу 50. рших змін певного першого фізичного параметра Відділювальний засіб 50 виконаний з можливістю носія запису, наприклад, у вигляді оптично детеквилучання першої частини додаткового багатокатовних міток, які чергуються з проміжними діляннального сигналу ущільнених даних зі складеного ками. Оптично детектовні мітки можуть бути у висигналу, що приймається на вході 48, і подавання гляді так званих пітів на стандартному компактцієї першої частини на вихід 52. диску. Ці оптично детектовні мітки є розташовані Пристрій також включає в себе другий засіб уздовж доріжки. Другий засіб записування записує читання 54, для читання залишкової частини дозгадану залишкову частину в др угому каналі носія даткового багатоканального сигналу ущільнених запису. Другий канал може бути записаний на ноданих, записаної в другому каналі носія запису 42, сій запису за допомогою других змін певного друі подавання цієї залишкової частини на вихід 56. гого фізичного параметра, наприклад, у вигляді Другий канал переважно реалізований у вигляді змін оптично детектовних міток у напрямку, попедруги х змін певного другого фізичного параметра речному до напрямку доріжки, наприклад, змін носія запису, причому ці другі зміни цього другого ширини міток. фізичного параметра відрізняється від згаданих Одна з переваг запропонованого цим винахоперших змін згаданого першого фізичного парамедом записувального пристрою полягає в тому, що тра, використовуваного для зберігання на носії він створює носії запису, наприклад, компактзапису першого каналу. Патент США №5,724,327 диски, які можуть використовуватись з програва(PHN 13.922) розкриває деякі з можливих варіантів чами компакт-дисків, відповідними існуючому CDтакого другого каналу. Згаданий документ описує стандарту, для відтворювання згаданого стереозмінювання місцерозташування доріжки на носії фонічного сигналу. Такі програвачі компакт-дисків запису, змінювання ширини або глибини пітів на можуть читати лише перший канал і, отже, згададоріжці, або змінювання частоти синхросигналу ний складений сигнал. Цей складений сигнал є у відтворюваних даних. Другий засіб читання виковигляді стереофонічного сигналу. При застосуваннаний з можливістю детектування згаданого другоні методики впровадження прихованих даних го фізичного параметра і видавання залишкової 11 70964 12 частини у відповідь на згаданий детектований друго першого фізичного параметра. Пристрій для гий фізичний параметр. Вихід 56 друго го засобу детектування другого каналу, репрезентованого читання 54 з'єднаний з першим входом 58 об'єдвідхиленнями місцерозташування доріжки в попенувального засобу 60. Вихід 52 відділювального речному до напрямку доріжки напрямку, описаний засобу 50 з'єднаний з другим входом 62 об'єднув патенті США №5,724,327. Об'єднувальний засіб вального засобу 60. Об'єднувальний засіб 60 ви60 виконаний з можливістю поєднання згаданої конаний з можливістю поєднання першої частини першої частини додаткового багатоканального додаткового багатоканального сигналу ущільнених сигналу ущільнених даних і згаданої залишкової даних і залишкової частини додаткового багатокачастини. Об'єднувальний засіб 60 переважно здійнального сигналу ущільнених даних, отримуваних снює мультеплексування згаданих першої частини на, відповідно, першому і другому входах, і форі залишкової частини, з одержанням додаткового мування додаткового багатоканального сигналу, багатоканального сигналу ущільнених даних. Додля подавання на вихід 64. Вихід 64 з'єднаний зі датковий багатоканальний сигнал ущільнених давходом 66 засобу 68 декомпресування. них може бути MPEG-2-потоком аудіоданих, утвоЗасіб 68 декомпресування виконаний з можреним аудіокодером MPEG-2. Додатковий ливістю декомпресування додаткового багатокабагатоканальний сигнал включає в себе, напринального сигналу ущільнених даних, що приймаклад, лівий сигнал, правий сигнал, центральний ється на вході 66, з одержанням додаткового сигнал, лівий оточуючий сигнал і правий оточуюбагатоканального сигналу. Ви хід 70 засобу декомчий сигнал. Додатковий багатоканальний сигнал пресування з'єднаний із другим вихідним термінаподається на другий вихідний термінал для відлом 72 вказаного пристрою. Другий вихідний тертворювання, наприклад, акустичною системою. мінал 72 може бути з'єднаний з підсилювачем На фіг.3 показаний ще один варіант реалізації потужності, еквалайзером або акустичною систепершого і другого засобів записування записувамою. льного пристрою з фіг.1. Засіб канального модуНижче буде докладніше описане функціонулювання 302 приймає складений сигнал, поданий вання відтворювального пристрою. Носій запису на його вхід, і обробляє цей складений сигнал та42, на якому збережені стереофонічний сигнал і ким чином, щоб отримати послідовність mдодатковий багатоканальний сигнал, має перший розрядних канальних слів. Переважно засіб канаканал, в якому записаний складений сигнал, який льного модулювання включає в себе n-m канальскладається з згаданого стереофонічного сигналу і ний модулятор. Генерувальний засіб 304 приймає першої частини згаданого додаткового багатоказалишкову частину, подану на його вхід, і у відпонального сигналу, і другий канал, в якому записана відь на згадану залишкову частину генерує p зшизалишкова частина згаданого додаткового багатовальних бітів. Засіб 306 отримує послідовність mканального сигналу. Перший канал є репрезенторозрядних канальних слів і p зшивальних бітів і ваний першими змінами певного першого фізичновставляє ці p зшивальних бітів між сусідніми mго параметра носія запису, а другий канал розрядними канальними словами, з одержанням другими змінами певного другого фізичного парасигналу, що підлягає записуванню на носій запису метра. Перший канал переважно є такий самий, як 32. Ці p зшивальних бітів звичайно використовуі на стандартному компакт-диску - зберігає стеються для запобігання порушень (d,k)-обмежень реофонічний сигнал. Перший засіб читання 40 між сусідніми канальними словами, а також з дозчитує складений сигнал з першого каналу носія датковою задачею - для контролювання постійної запису, шляхом детектування перших змін першоскладової сигналу. Спосіб генерування цих p зшиго фізичного параметра носія запису. Складений вальних бітів, які несуть додатковий сигнал і запосигнал включає в себе стереофонічний сигнал і бігають порушенням (d,k)-обмежень між сусідніми першу частин у багатоканального сигналу ущільканальними словами, описаний в ще не опубліконених даних. Отже, цей складений сигнал для відваній патентній заявці ЕР 99202061.0 (PHN творювання згаданого стереофонічного сигналу 17.520). Інформаційна місткість для додаткового може бути поданий безпосередньо на перший висигналу, що одержаний у такий спосіб, використохідний термінал. В цьому випадку перетворювальвується для зберігання згаданої залишкову частиний засіб 74 не є необхідним. Відділювальний зану. Перший засіб записування 28 пристрою з фіг.1 сіб 50 виконаний з можливістю вилучання першої включає в себе засоби, позначені позиціями 302 і частини додаткового багатоканального сигналу 306. Другий засіб записування 34 пристрою з фіг.1 ущільнених даних зі складеного сигналу. включає в себе засіб, позначений позицією 304 і Другий засіб читання 54 зчитує залишкову ча306. стину згаданого додаткового багатоканального На фіг.4 показаний ще один варіант реалізації сигналу ущільнених даних з другого каналу, шляпершого і другого засобів читання відтворювальхом детектування других змін другого фізичного ного пристрою з фіг.2. Засіб 402 зчитує сигнал параметра носія запису. Якщо зміни другого фізивідтворення з носія запису 32. Сигнал відтворення чного параметра відображені змінюванням ширивключає в себе послідовність m-розрядних канани оптично детектовних міток, то відповідні відмінльних слів, разом із p зшивальними бітами, розміності в ширині оптично детектовних міток щеними між кожними сусідніми за часом mобумовлюють додаткове модулювання інтенсиврозрядними канальними словами. Засіб 42 роздіності пучка проміння, що сканує доріжку. В станляє згаданий сигнал відтворення на послідовність дартних програвачах компакт-дисків може бути m-розрядних канальних слів і згадані зшивальні детектоване лише модулювання інтенсивності біти, кількістю р. Послідовність m-розрядних канапучка проміння, обумовлене змінюванням згаданольних слів подається на засіб 404 канального де 13 70964 14 модулювання, переважно виконаний з можливістю дається на засіб опрацювання 604, виконаний з здійснювання m-n канального модулювання, для можливістю опрацювання послідовності qодержання складеного сигналу. Складений сигнал, байтових блоків у такий спосіб, щоб отримати який є у вигляді стандартного цифрового стереоскладений сигнал. Засіб опрацювання може здійсфонічного сигналу, подається на вихідний термінювати операції декодування Ріда-Соломона і нал 44. Згадані p зшивальних бітів подаються на зворотного перехресного чергування. Складений засіб опрацювання 406. Засіб опрацювання викосигнал, який є у вигляді стандартного цифрового наний з можливістю опрацювання p зшивальних стереофонічного сигналу, подається на вихідний бітів, з одержанням згаданої залишкової частини, термінал 44. Згадані r-байтові субкоди подаються яка подається на вихідний термінал 56. Перший на засіб опрацювання 606. Засіб опрацювання 606 засіб читання 40 пристрою з фіг.2 включає в себе виконаний з можливістю опрацювання r-байтових засоби, позначені позиціями 402 і 404. Другий засубкодів у такий спосіб, щоб отримати залишкову сіб читання 54 пристрою з фіг.2 включає в себе частину з щонайменше одного біта r-байтових субзасоби, позначені позиціями 402 і 406. кодів. Залишкова частина подається на вихідний На фіг.5 показаний другий варіант реалізації термінал 56. Перший засіб читання 40 у пристрої з першого і другого засобів записування записувафіг.2 включає в себе засоби, позначені позиціями льного пристрою з фіг.1. Засіб опрацювання 502 602 і 604. Другий засіб читання 34 у пристрої з приймає складений сигнал, що подається на його фіг.2 включає в себе засоби, позначені позиціями вхід, і опрацьовує його, з одержанням послідовно602 і 606. сті q-байтових блоків. Засіб опрацювання може Хоча даний винахід описаний у зв'язку з його включати в себе кодер для здійснення перехреспереважними варіантами реалізації, є зрозумілим, но-чергувального кодування Ріда-Соломона. Для що ці варіанти не є обмежуючими прикладами. звичайного CD-формату q дорівнює 32. Кодер 504 Для фахівця можуть бути очевидними різноманітні субкодового каналу приймає залишкову частину, модифікації, які не виводять за межі обсягу винащо подається на його вхід, і у відповідь на згадану ходу, визначеного у формулі винаходу. Напризалишкову частину генерує r-байтовий субкод. клад, згаданий додатковий багатоканальний сигСубкод у звичайному CD-форматі здебільшого є нал, який містить в собі лівий сигнал, правий потоком допоміжних даних. Принаймні один біт сигнал, центральний сигнал, лівий оточуючий сигцього r-байтового субкоду, такий як U, є отримуванал і правий оточуючий сигнал, може бути додатним у відповідь на згадану залишкову частину. ковим сигналом, який містить в собі зображення, Засіб 506 приймає згадану послідовність qвідеодані або комп'ютерні дані. Крім того, в альтебайтових блоків і згаданий r-байтовий субкод і ративному варіанті реалізації розділювальний завставляє r-байтовий субкод між сусідніми mсіб може бути виконаний з можливістю скремблюрозрядними канальними словами, з одержанням вання додаткового багатоканального сигналу сигналу, який підлягає записуванню на носій запиущільнених даних, з одержанням скрембльованого су 32. Переважно перед записуванням згаданого сигналу, і формування першої частини, що містить сигналу на носій запису цей сигнал піддається в собі цей скрембльований сигнал, і залишкової канальному кодуванню за допомогою, наприклад, частини, що містить в собі ключ скремблювання. В EFM-кодера. Перший засіб записування 28 у приіншому варіанті реалізації носія запису перша часстрої з фіг.1 включає в себе засоби, позначені потина містить в собі центральний сигнал, а залишзиціями 502 і 506. Другий засіб записування 34 у кова частина містить в собі лівий оточуючий сигпристрої з фіг.1 включає в себе засоби, позначені нал і правий оточуючий сигнал. Можуть бути позиціями 504 і 506. використані інші канальні модулятори замість n-m На фіг.6 показаний другий варіант реалізації модулятора. першого і другого засобів читання відтворювальСловосполучення "включає в себе" або "вклюного пристрою з фіг.2. Засіб 602 зчитує сигнал чає", або слова "містить" або "має" не виключає відтворення з носія запису 32. Цей сигнал відтвонаявності інших засобів або кроків, окрім тих, які рення включає в себе послідовність q-байтових наведені у формулі винаходу. Аніякі посилання з блоків, з r-байтовими субкодами між кожними сусіформули винаходу не обмежують обсяг формули дніми за часом q-байтовими блоками. Засіб 602 винаходу. Винахід може бути реалізований за дорозділяє згаданий відтворюваний сигнал на посліпомогою як апаратних, так і програмних засобів. довність q-байтових блоків і r-байтові субкоди. При Декілька функціональних засобів можуть бути рездійсненні розділення виходять з фізичного розпрезентовані одним й тим самим апаратним засоташування q-байтових блоків і субкодів у сигналі бом. Крім того, винахід полягає в кожній новій відтворення. Послідовність q-байтових блоків поознаці або новому поєднанні ознак. 15 Комп’ютерна в ерстка О. Гапоненко 70964 Підписне 16 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
