В’язальна машина

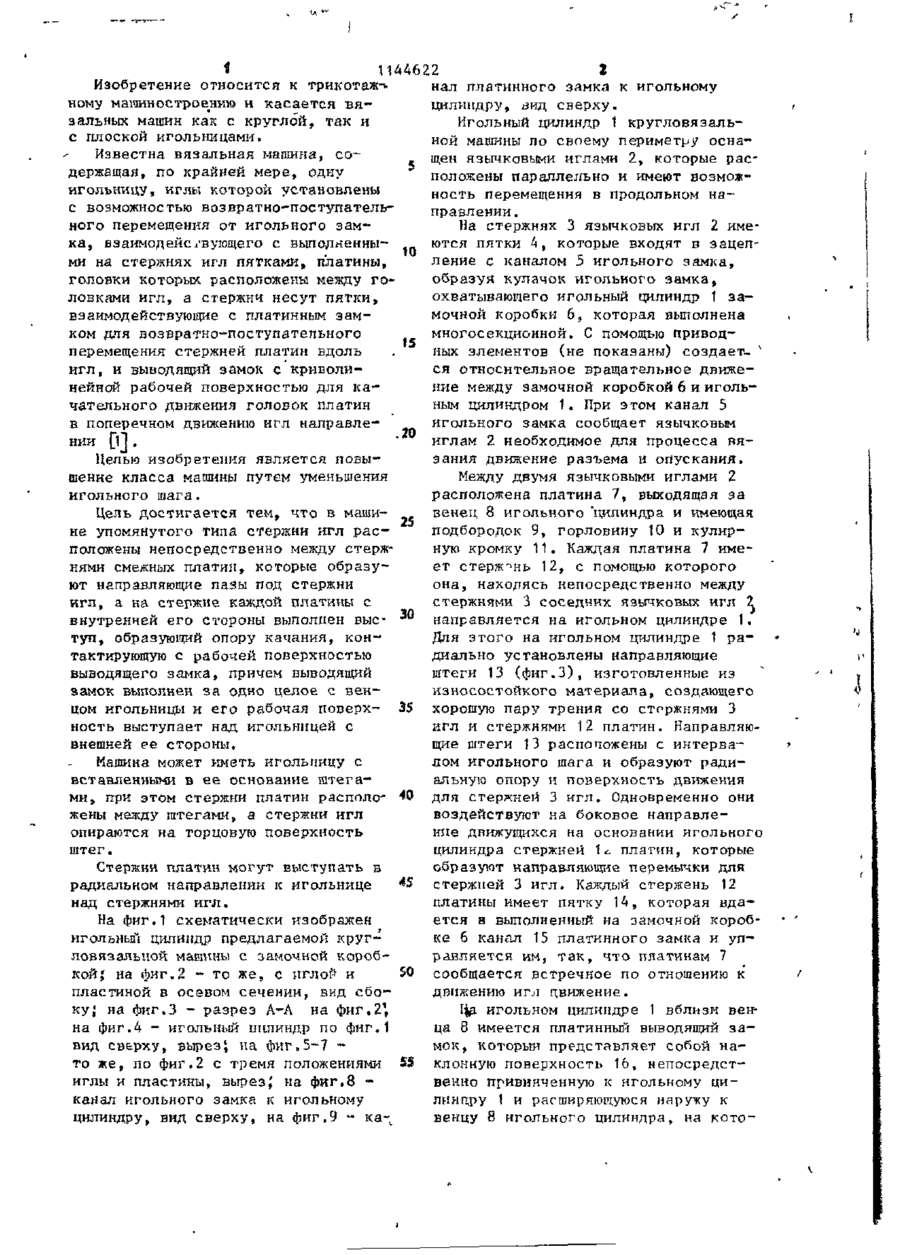

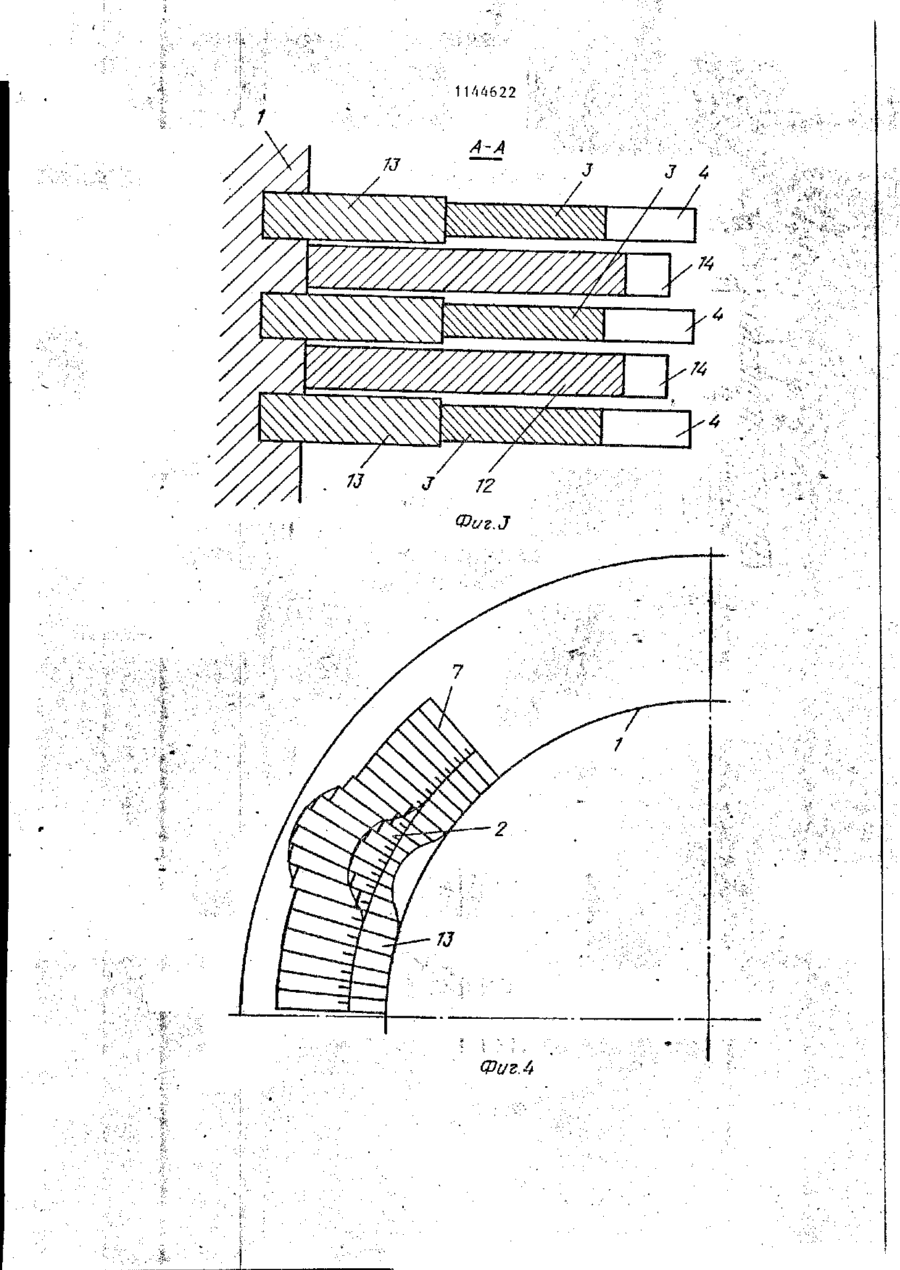

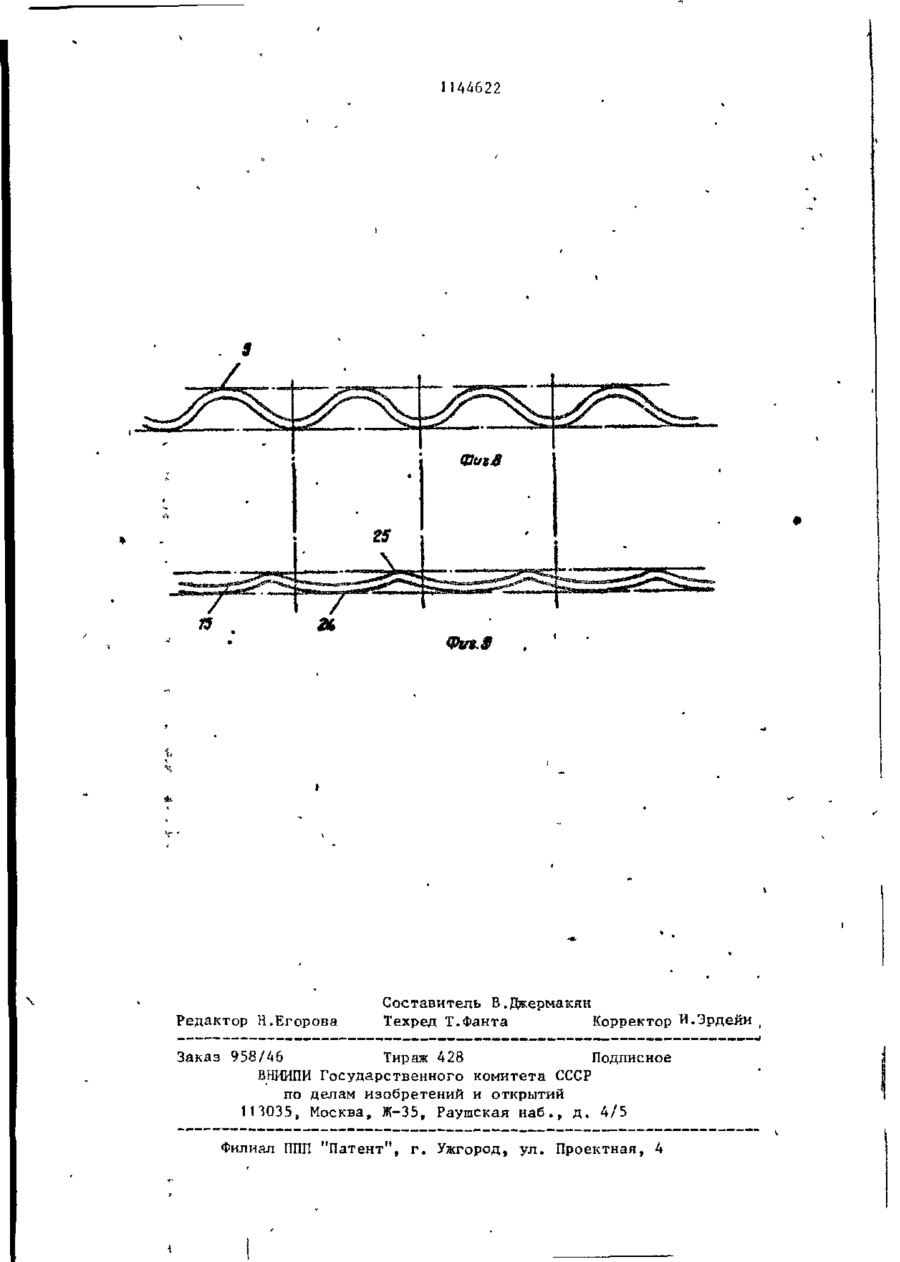

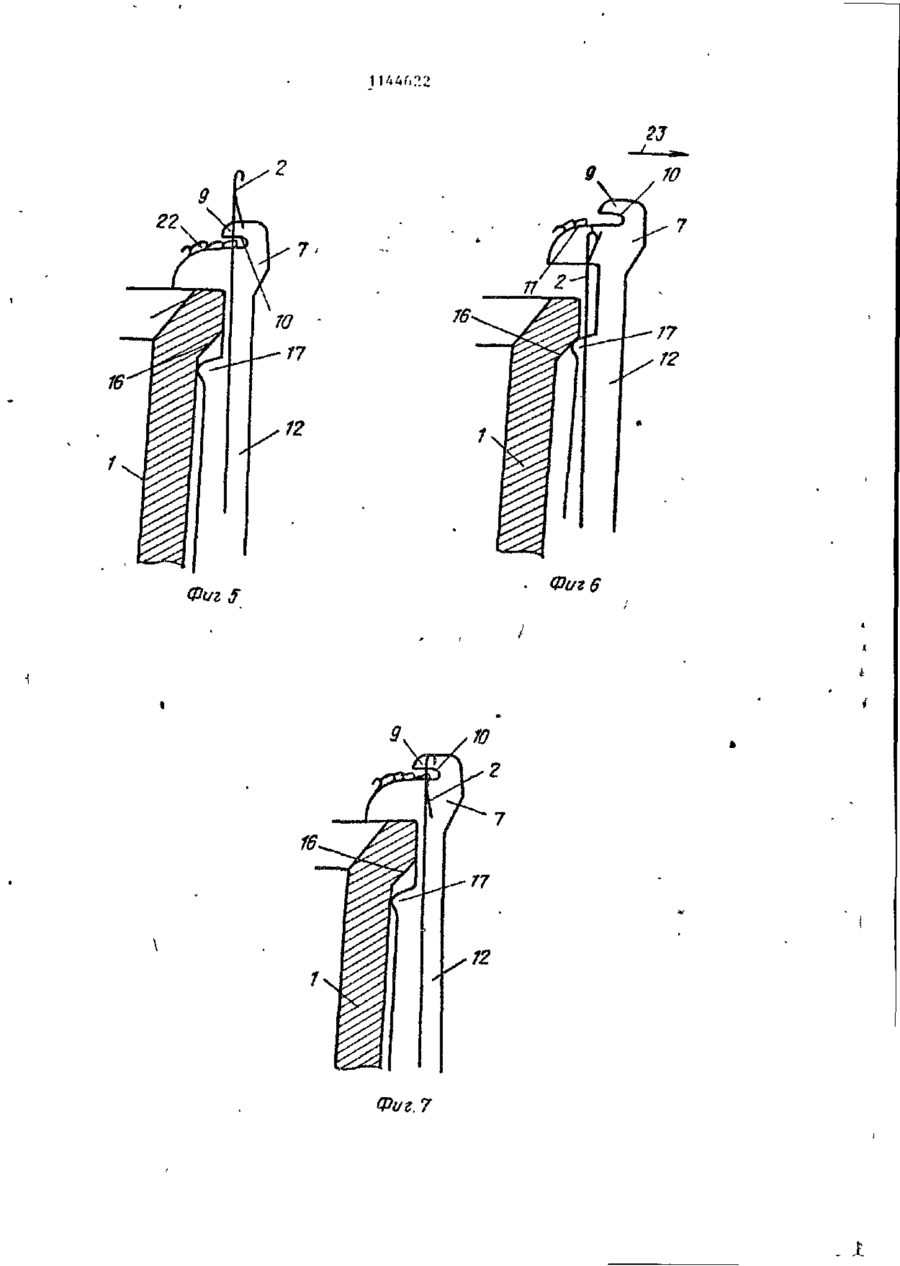

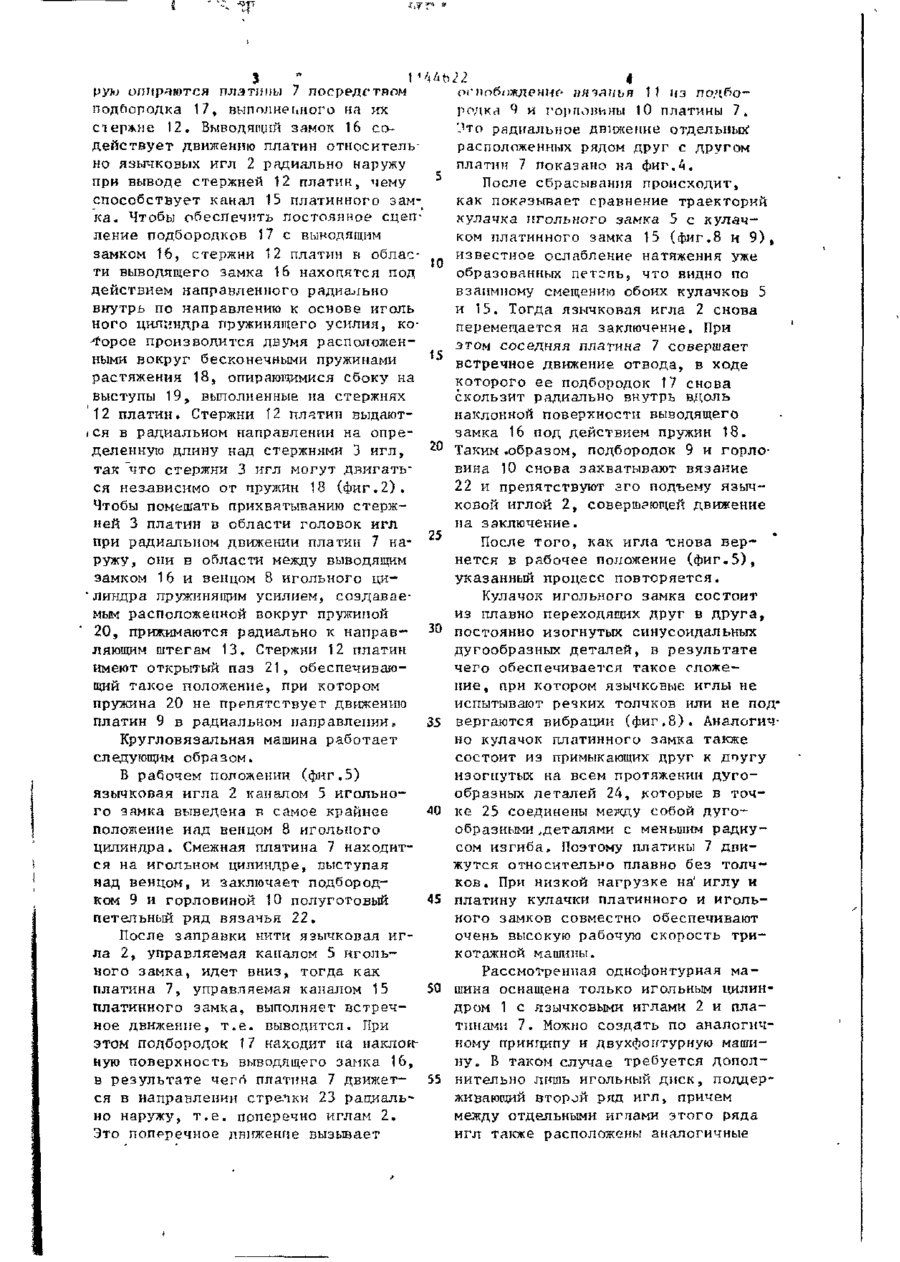

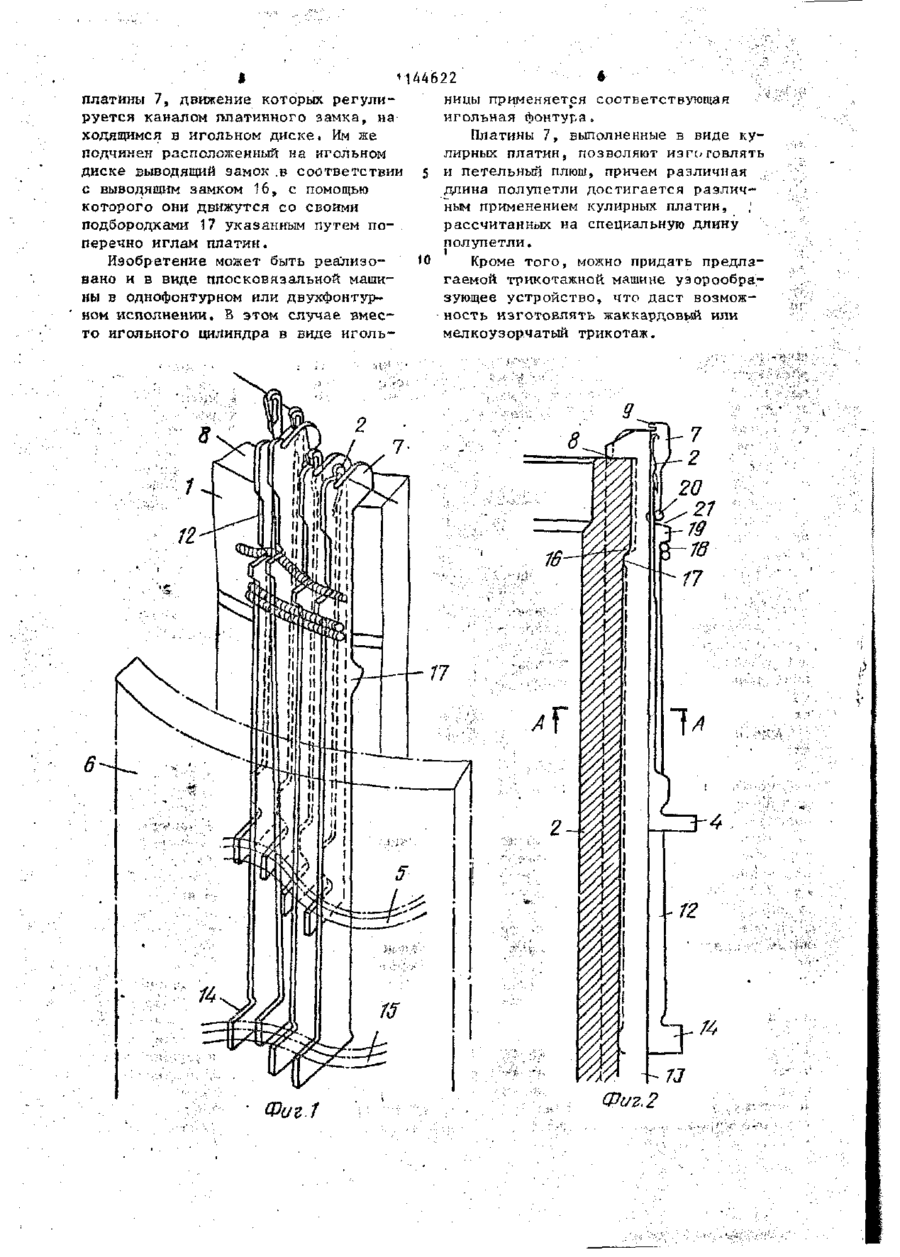

1. ВЯЗАЛЬНАЯ М Ш Н , содерА ИА жащая по меньшей мере одну игольницу, иглы которой установлены с воз~ можностью возвратно-поступательного перемещения от игольного замка» взаимодействующего с выполненными на стержнях игл пятками, платины, головки которых расположены между головками игл, а стержни несут пятки, взаимодействующие с платинным замком для возвратно-поступательного перемещения Стержней платин вдоль игл, и выводящий замок с криволинейной рабочей поверхностью для кача"* тельного движения головою платин в поперечном движению игл направлении, о т л и ч а ю щ а я с я тем, что, с целью повышения класса машины путем уменьшения игольного шага, стержни игл расположены непосредственно между стержнями смежных платин, которые образуют направляющие пазы под стержни игл, а на стержне каждой платины с внутренней его стороны выполнен выступ, образующий опору качания, контактирующую с рабочей поверхностью выводящего замка, причем выводящий замок выполнен за одно целое с- венцом игольницы и его рабочая поверхность выступает над игольницей с внешней ее стороны. 2. Машина по п . 1 , о т л и ч а ю щ а я с я тем, что игольница имеет вставленные в ее основание штеги, стержни платин расположены между .штегами, а стержни игл опираются на торцовую поверхность штег. 3. Машина по п . 2 , о т л и ч а ющ а я с я гем, что стержни платин выступают в радиальном направлении к игольнице над стержнями игл. і ША622 Изобретение относится к трикотаж-v нал платинного замка к игольному ному машиностроению и касается вяцилиндру, вид сверху. зальных машин как с круглой, так и Игольный цилиндр 1 кругловязальс плоской игольницами. ной машины по своему периметру оснаИзвестна вязальная машина, сощен язычковыми иглами 2У которые расдержащая, по крайней мере, одну положены параллельно и имеют возможигольницу, иглы которой установлены ность перемещения в продольном нас возможностью возвратно-поступательправлении. ного перемещения от игольного замНа стержнях 3 язычковых игл 2 имека, взаимодействующего с выполненныются пятки А, которые входят в зацепми на стержнях игл пятками, платины, ление с каналом 5 игольного замка, головки которых расположены между гообразуя кулачок игольного замка, ловками игл, а стержни несут пятки, охватывающего игольный цилиндр 1 завзаимодействующие с платинным заммочной коробки 6, которая выполнена ком для возвратно-поступательного многосекционной. С помощью привод15 ных элементов (не показаны) создает- ' перемещения стержней платин вдоль игл, и выводящий замок с криволися относительное вращательное движенейной рабочей поверхностью для кание между замочной коробкой 6 и игольчат ел ьног о движения головок платин ным цилиндром 1. При этом канал 5 в поперечном движению игл направлеигольного замка сообщает язычковым нии Q1 . иглам 2 необходимое для процесса вязания движение разъема и опускания. Целью изобретения является повышение класса машины путем уменьшения Между двумя язычковыми иглами 2 игольного шага. расположена платина 7, выходящая за венец 8 игольного "цилиндра и имеющая Цель достигается тем, что в маши25 подбородок 9, горловину 10 и кулирне упомянутого типа стержни игл расную кромку 11. Каждая платина 7 имеположены непосредственно между стержет стержень 12, с помощью которого нями смежных платин, которые образуона, находясь непосредственно между ют направляющие пазы под стержни стержнями 3 соседних язьгчковых игл 2 игл, а на стержне каждой платины с направляется на игольном цилиндре 1, внутренней его стороны выполнен высДля этого на игольном цилиндре 1 ратуп, образующий опору качания, кондиально установлены направляющие тактирующую с рабочей поверхностью штеги 13 (фиг.З), изготовленные из выводящего замка, причем выводящий износостойкого материала, создающего замок выполнен за одно целое с венцом игольницы и его рабочая поверх- 35 хорошую пару трения со стпржнями 3 игл и стержнями 12 платин. Направляюность выступает над игольницей с щие штеги 13 распопожены с интервавнешней ее стороны. лом игольного шага и образуют радиМашина может иметь игольницу с альную опору и поверхность движения вставленными в ее основание штегадля стержней 3 игл. Одновременно они ми, при этом стержни платин располо' воздействуют на боковое направлежены между гатегами, а стержни игл ние движущихся на основании игольного опираются на торцовую поверхность цилиндра стержней 1 е платин, которые штег. образуют направляющие перемычки для Стержни платин могут выступать в стержней 3 игл. Каждый стержень 12 радиальном направлении к игольнице платины имеет пятку 14, которая вданад стержнями игл. ется в выполненный на замочной коробНа фиг.1 схематически изображен ке 6 канал 15 платинного замка и упигольный цилиндр предлагаемой кругравляется им, так, что платинам 7 ловязалыюй мааины с замочной коробсообщается встречное по отношению к * кой і на фиг.2 - то же, с иглой и движению игл цвижение. пластиной в осевом сечении, вид сбоку і на фиг.З - разрез А-А на фнг.21, на фиг.4 - игольный итшиндр по фиг.1 вид сверху, вырез і на фиг.5-7 ~ то же, по фиг.2 с тремя положениями иглы и пластины, вырез^ на фиг.8 канал игольного замка к игольному цилиндру, вид сверху, на фиг.9 - ка-; 1 а игольном цилиндре 1 вблизи вен$ ца 8 имеется платинный выводящий замок, который представляет собой наклонную поверхность 16, непосредственно привинченную к игольному цилиндру 1 и расширяющуюся наружу к венцу 8 игольного цилиндра, на кото tf ч ^ З " t 1 4 A b11 pyw опираются платины 7 посредством подбородка 17, выполненного на их стержне 12. Выводящий замок 16 содействует движению платин относительно язычковых игл 2 радиально наружу при выводе стержней 12 платин, чему способствует канал 15 платинного замка. Чтобы обеспечить постоянное сцепление подбородков 17 с выводящим замком 16, стержни 12 платин в облас- J O ти выводящего замка 16 находятся под действием направленного радиально внутрь по направлению к основе иголь ного цилиндра пружинящего усилия, которое производится двумя расположен15 ными вокруг бесконечными пружинами растяжения 18, опирающимися сбоку на выступы 19, выполненные на стержнях 12 платин. Стержни Ї2 платин выдаютI ся в радиальном направлении на опре20 деленную длину над стержнями 3 игл в так что стержни 3 игл могут двигаться нез-ависимо от пружин 18 (фиг.2). Чтобы помешать прихватыванию стержней 3 платин в области головок игл при радиальном движении платин 7 на- 25 ружу, они в области между выводящим замком 16 и венцом 8 игольного ци1 линдра пружинящим усилием, создаваемым расположенной вокруг пружиной 20, прижимаются радиально к направ- 30 ляющим штегам 13. Стержни 12 платин имеют открытый паз 21, обеспечивающий такое положение, при котором пружина 20 не препятствует движению платин 9 в радиальном направлении. 35 Кругловязальная машина работает следующим образом. В рабочем положении (фиг.5) язычковая игла 2 каналом 5 игольного замка выведена в самое крайнее 40 положение над венцом 8 игольного цилиндра. Смежная платина 7 находится на игольном цилиндре, выступая над венцом, и заключает подбородком 9 и горловиной 10 полуготовый 45 петельный ряд вязанья 22. После заправки нити язычковая игла 2, управляемая каналом 5 игольного замка, идет вниз, тогда как платина 7, управляемая каналом 15 50 Платинного замка, выполняет встречное движение, т.е. выводится. При этом подбородок 1 7 находит на наклонную поверхность выводящего замка 16, в результате чего платина 7 движет- 55 ся в направлении стрелки 23 рациально наружу, т.е. поперечно иглам 2. Это поперечное движение вызывает 4 огпобпждрш-к* пиранья П из л родк.1 9 и гор по вины 10 платины 7. 1 ''то радиальное движение отдельных расположенных рядом друг с другом платин 7 показано на фиг.4, После сбрасывания происходит, как показывает сравнение траекторий кулачка игольного замка 5 с кулачком платинного замка 15 (фиг.8 и 9 ) , известное ослабление натяжения уже образованных петзпь, что видно по взаимному смещению обоих кулачков 5 и 15. Тогда язычковая игла 2 снова перемещается на заключение. При этом соседняя плагина 7 совершает встречное движение отвода, в ходе которого ее подбородок 17 снова скользит радиально внутрь вдоль наклонной поверхности выводящего замка 16 под действием пружин 18. Таким .образом, подбородок 9 и горловина 10 снова захватывают вязание 22 и препятствуют зго подъему язычковой иглой 2, совершающей движение на заключение. После того, как игла хнова вернется в рабочее положение (фиг.5), указанный процесс повторяется. Кулачок игольного замка состоит из плавно переходящих друг в друга, постоянно изогнутых синусоидальных дугообразных деталей, в результате чего обеспечивается такое сложение, при котором язычковые иглы не испытывают резких толчков или не подвергаются вибрации (фиг.8). Аналогично кулачок платинного замка также состоит из примыкающих друг к дпугу изогнутых на всем протяжении дугообразных деталей 24, которые в точке 25 соединены между собой дугообразными ..деталями с меньшим радиусом изгиба. Поэтому платины 7 движутся относительно плавно без толчков. При низкой нагрузке на' иглу и платину кулачки платинного и игольного замков совместно обеспечивают очень высокую рабочую скорость трикотажной машины. Рассмотренная однофонтурная машина оснащена только игольным цилиндром 1 с язычковыми иглами 2 и платинами 7. Можно создать по аналогичному принципу и двухфонтурную машину. В таком случае требуется дополнительно лишь игольный диск, поддерживающий второй ряд игл, причем между отдельными игттами этого ряда игл также расположены аналогичные 144622 * платины 7, движение которых регулиницы применяется соответствующая руется каналом платинного замка, на игольная фонтура. ходящимся в игольном диске. Им же Платины 7, выполненные в виде куподчинен расположенный на игольном лиркых платин, позволяют изготовлять диске выводящий замок . соответствии 5 и петельный плюш, причем различная . в с выводящим замком 16, с помощью длина полупетли достигается различкоторого они движутся со своими ным применением кулирных платин, подбородками 17 указанным путем порассчитанных на специальную длину перечно иглам платин. полупетли. Изобретение может быть реализо10 Кроме т о г о , можно придать предлавано и в виде ппосковязальнои машигаемой трикотажной машине узорообраны в однофонтурном или двухфонтурзующее устройство, что даст возможном исполнении. В этом случае вмесность изготовлять жаккардовьЕЙ или то игольного цилиндра в виде игольмелкоузорчатый трикотаж. --7J • Фаг/ Фаг. 2 Фе/г. 4 22 12 . Фиг 6 Фиг J Фі/г.7 1144622 Редактор Н.Егорова Составитель В.Джермакян Техред Т.Фанта Корректор И.Эрдейи , Заказ 958/46 Тираж 428 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
