Спосіб в’язання трикотажних виробів з допомогою язичкових голок та трикотажна машина для його виконання

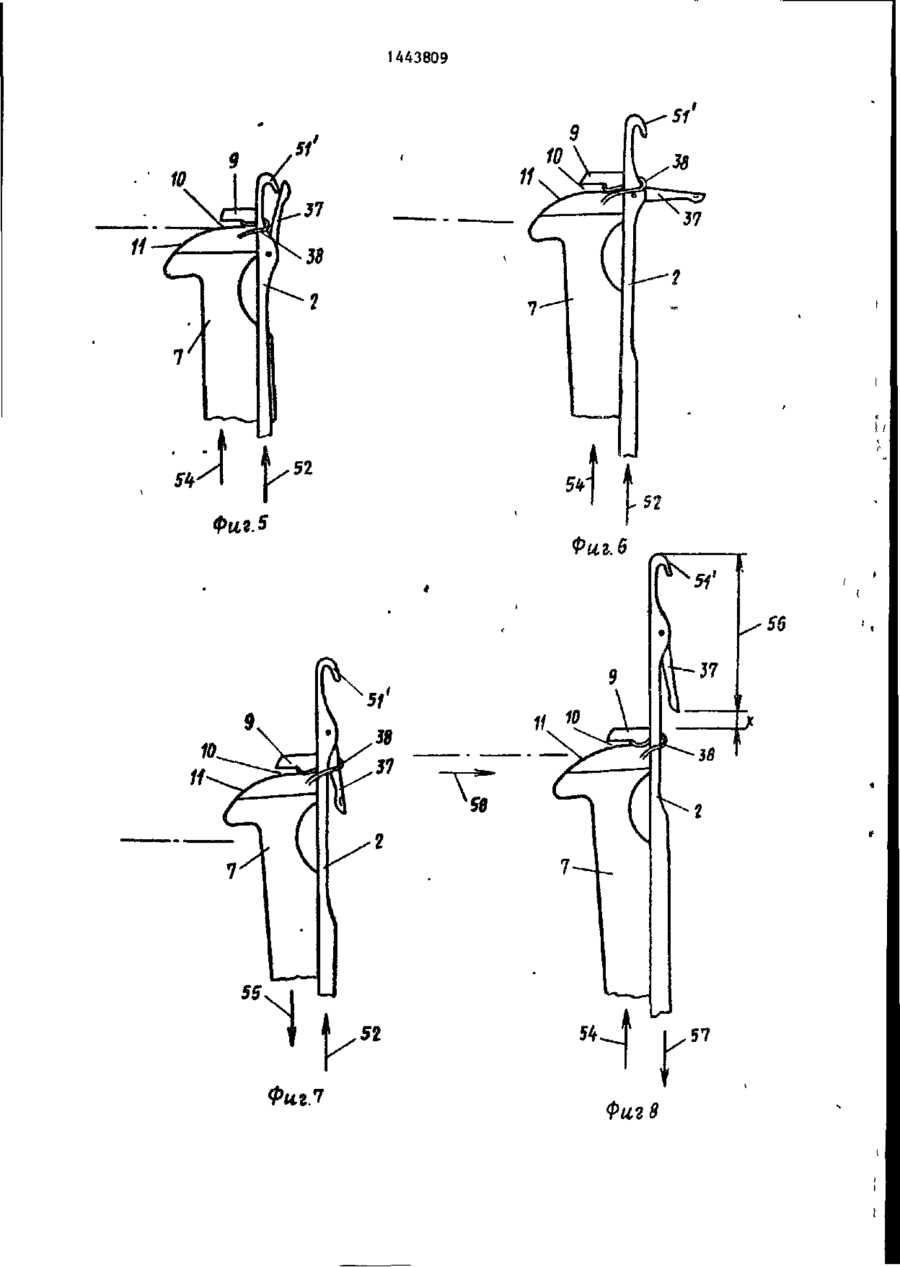

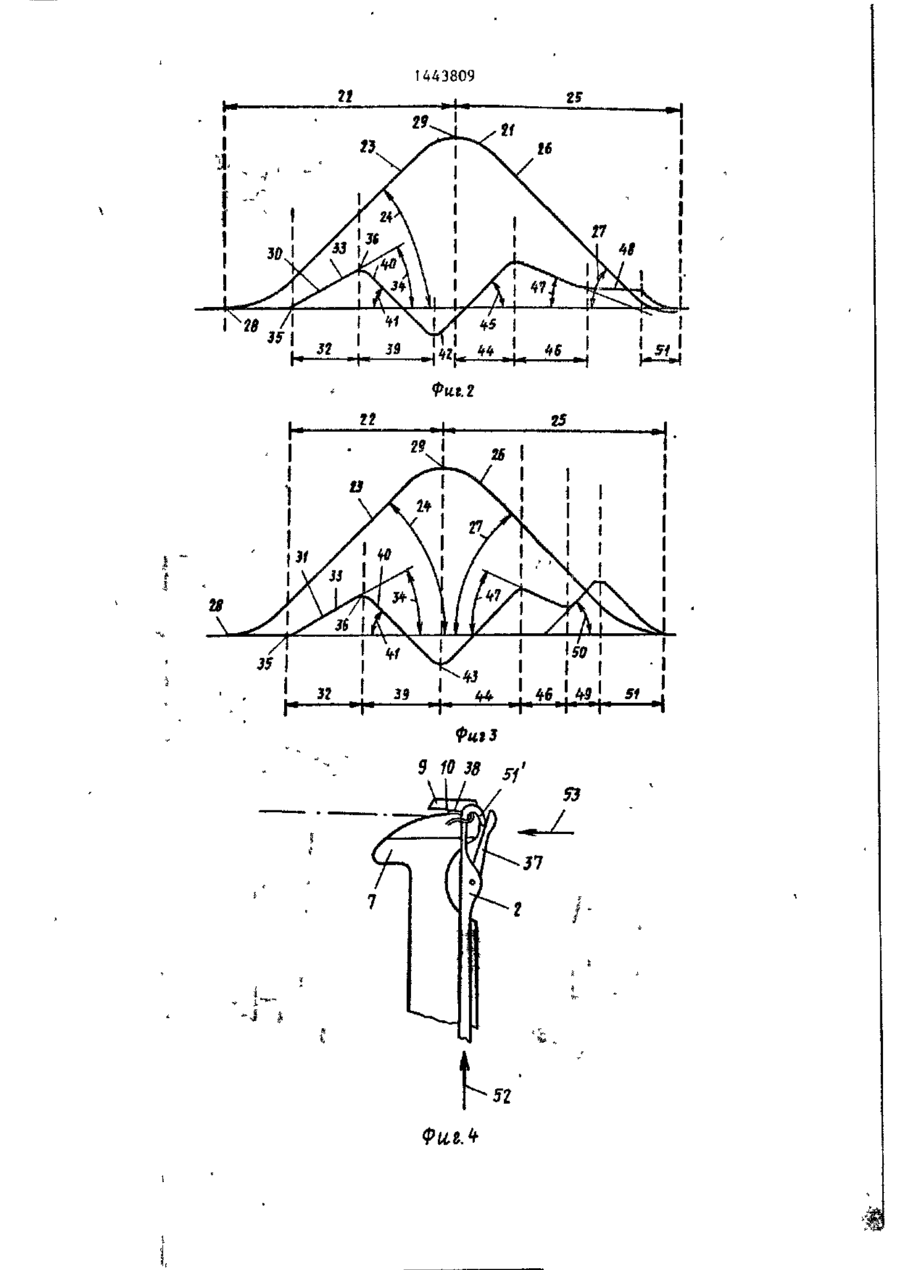

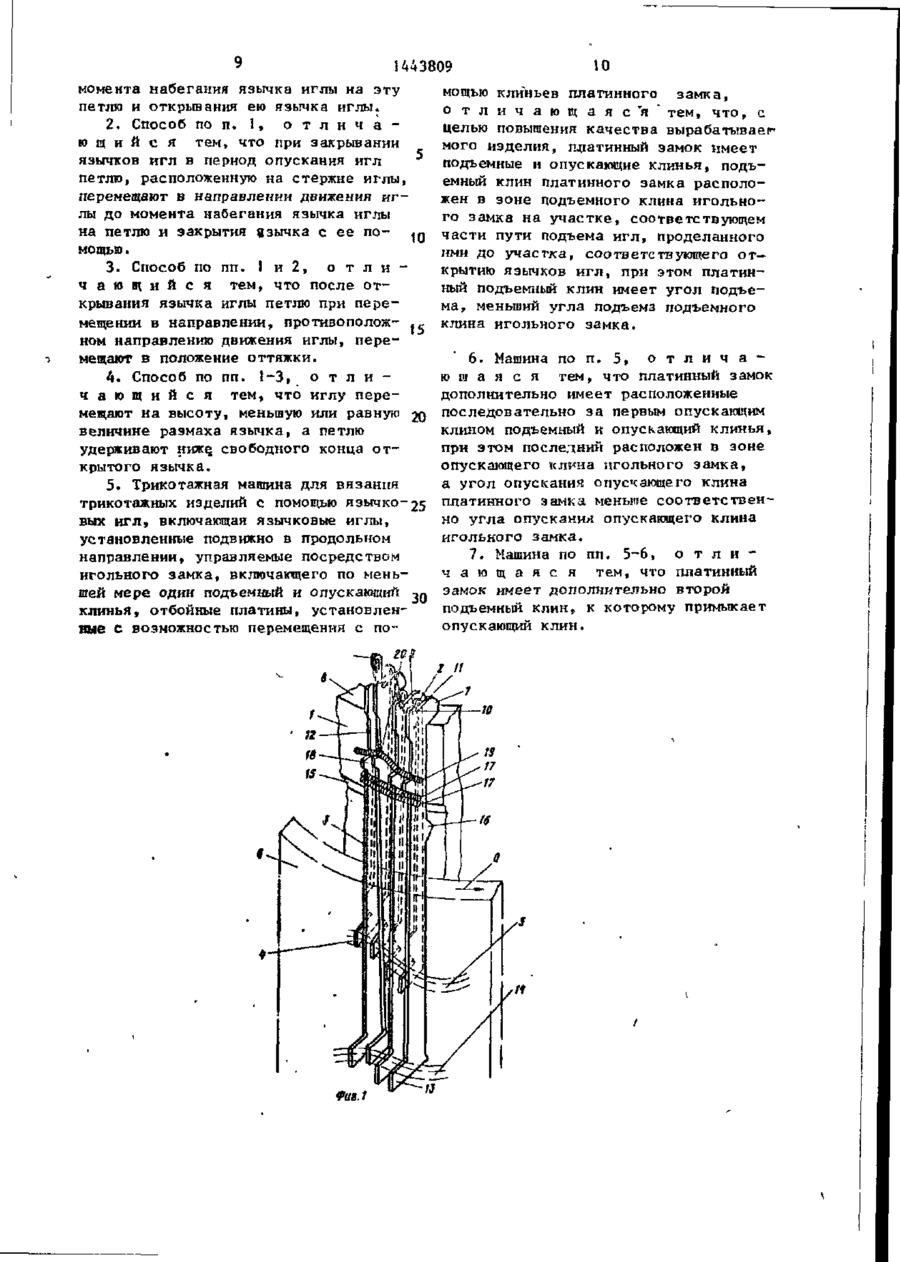

Изобретение относится к технологии трикотажного производства, а именно к способу вязания трикотажных изделий на машинах с язычковыми нглами, и позволяет повысить качество вырабатываемого изделия. При выдвижении иглы в положение захвата нити петлю, расположенную под крючком иглы, перемещают в направлении движения иглы со скоростью, меньшей скорости перемещения иглы, до момента набегания язычка иглы на эту петлю и открывания ею язычка иглы. Подъемный клин платинного замка трикотажной машины расположен в зоне подъемного клина игольного замка на участке, соответствующем части пути подъема игл, проделанного ими до участка, соответствующего открытию язычков игл, при этом платинный подъемный клин имеет угол подъема, меньший угла подъема подъемного клина игольно*го замка. 2 с. и 5 э.п. ф-лы, 12 ил. а 45 СО 00 СО 1443809 Изобретение относится к технологии трикотажного производства, а именно к способу вязания трикотажных изделий на машинах с язычковыми и г лами. Пель изобретения - повышение к а чества вырабатываемого изделия. На фиг. 1 представлена, трикотажная машина, р а з р е з ; на фиг. 2 и 3 - 10 профили каналов игольного и платинного замков, варианты; на фиг.4-12 взаимные расположения иглы и соответствующей ей платины на различных стадиях процесса петлеобразования. 15 Игольный ципиндр 1 кругловязальной машины, другие известные части которой не показаны на чертеже, на своей окружности снабжен язычковыми иглами 2, которые установлены парал- 20 лельно друг Другу и имеют возможность переметаться в продольном на-правлении. Язычковые иглы 2 имеют на своих стержнях 3 пятки 4, которые входят в канал игольного замка 5 зам-25 кового кольца 6, расположенного около игольного цилиндра 1, которое выполнено известным образом ия нескольких частей (не показаны). С помощью при^ водного средства (не показано) осу- 3D ществляется вращение (стрелка 0) игольного цилиндра 1 относительно замочного кольца 6. Благодаря этому относительному движению канал иголь-> ного замка 5 сообщает язычковым и г лам 2 необходимые для осуществления 35 процесса вязания движения для выдвижения и опускания игл. Между двумя язычковыми иглами 2 установлена отбойная платина 7, рая выступает над краем игольного цилиндра 8 и имеет горловину 10, носик 9 и кулирную кромку 1 і. Каждая отбойная платина 7 снабжена стержнем 12, с помощью которого она установле-45 на на игольном цилиндре 1, располагаясь непосредственно между стержнями соседних нгл 2. Для этого в игольный цилиндр 1 вставлена радиальная направляющая планка (не п о к а з а н а ) , ^ которая установлена на расстоянии игольного шага и образует непосредственную радиальную опорную и рабочую поверхность для стержней игл 2, а также боковые направляющие для сколь--зящих непосредственно по кромке игольного цилиндра стержней платин. Каждый стержень платины имеет пятку 13, которая входит в канал 14 платинного замка, выполненный на к о робке замка 5, и управляется с его помощью т а к , что отбойным платинам 7 сообщается движение для их выдвижения и опускания. На игольном цилиндре I вблизи кромки предусмотрен выдвигающий платины замок 15, который по форме представляет собой наклонную поверхность, расширяющуюся наружу к краю игольно-^ го цилиндра 8, сделанную непосредственно расточкой на цилиндре, на к о торую опирается с помощью сделанного на стержне 12 носика 16 отбойная платина 7. Выдвигающий платины замок 15 работает так, как это показано на фиг. 4 - 10, при этом, когда выдвигаются стержни платин с помощью канала платинного замка, отбойные платины 7 переметаются радпально по н а правлению наружу. Чтобы обеспечить длительное задепление носиков 16 с замком 15, стержни 12 платин в зоне вмдыигаюшсго замка 15 находятся под действием силы пружины, направленной радиалыю внутрь на основание цилиндра и произоицимой двумя бесконечными натяжными пружинами 17, натянутыми вокруг цилиндра, которые одновременно опираются сбоку на выступы 18, выполненные на стержнях 12. Стержни 12 платин выступают в радиальном направлении на определенную величину над стержнями 3 игл, вследствие ч е го на стержни 3 игл не действуют пружины 17 и не мешают их движению. Чтобы стержни 3 игл не были з а х в а чены отбойными платинами в зоне г о ловок игл при радиальном движении платин, они в зоне между выдвигающим замком 15 и краем игольного цилиндра 8 прижимаются радиально вовнутрь с помощью проходящей вокруг цилиндра пружины 19. Стержни 12 платин имеют открытый паз 20, который обеспечивает то, что пружина 19 не мешает движению отбойных платин 7. Профиль 21 игольного замка (фиг.2 и 3) имеет по крайней мере одну выдвигающую деталь, обозначенную в виде игольного подъемного клина 22, соответствующая часть 23 которого проходит приблизительно по прямой линии и образует с горизонталью угол 24 выдвижения игл. Непосредственно у игольного подъємного клина 22 профиль 21 игольною замка образован деталью в йюрме 1443809 ИГОПЫЮ1 о клипа 2 5 , прямая ч а с т ь 26 нутом положении, в положении заключекоторого о б р а з у е т с горизонталью ния, настолько оттянуты назад, что угол 2 7 опускания. При своем движенаходящиеся на них петли 38 удерживании вдоль профиля 21 игольного замка ются на расстоянии X от кончика о т язычковые иглы 2 в точке 28 занимают 5 крытою язычка 37 їіг~і (Фиг. 8 ) . Точсвое основное положение или положек а , соответствующая этому положению, ние сбрасывания, а в точке 29 они а на развернутом профиле 30 платинного находятся в положении заключения замка обозначена цифрами 42, на п р о (Фиг. 4, 8 ) . 1 0 филе 31 платинного замка - цифрами Профиль 30 или 31 платинного замка 4 3 . Профили 30 и 3! платинных замков имеет выдвигающую часть в форме плав точках 42 и 43 расположены ниже г о тинного подъемного клина 32, прямая ризонтали, соответствующей основному ч а с т ь 33 профиля которого о б р а з у е т положению в точке 35. Это о з н а ч а е т , угол 34 выдвигания платин, который «^ что отбойные платины 7 при полностью меньше чом угол 24 выдвижения игл. выдвинутом положении язычковых игл 2 Плит±-тнин псдъемньп-i клин 32, распооттянуты назад ниже основного пололоженный ' зоне игольного юдьемного ження. Благодаря этому с о о т в е т с т в е н клина 2 2 } выполнен ТЇІКИМ образом, но укорачивается необходимый пугь игл что от точки 35 профиля платннної о замка 20 при их движении. отбойным платинам 7 сообщается движение,* Профили 30 и 31 платинного замка которое выдвигает платины и одновременимеют непосредственно у первого плано совпадает с выдвижением игл,при этом тинного опускающего клина 39 второй скорость выдвижения платин 7 меньподъемный платинный клин 44, угол ше по сравнению со скоростью выдвиже- 25 45 выдвижения которого выбран таким ния язычковых игл 2. Путь выдвижения образом, что отбойные платины 7 во и г л , начиная от основного положения время движения игл 2 с помощью опусг (точка 28) до качала выдвижения о т кающего клина снова выдвигаются прежбойных платин, обозначенного точкой д е , чем висящая на стержне 3 иглы 3 5 , с о о т в е т с т в у е т приблизительно .,„ старая петля не войдет в контакт с длине п р о с т р а н с т в а , где размещается полностью открытым язычком 37 с о о т нить в язычковой игле 2. ветствующей иглы (фиг. 9).Следующий Длина платинного подъемного клина за вторым подъемным платинным клином 32 по направлению окружности замоч44 второй опускающий платинный клин ной коробки меньше» чем длина COOTIE 46 имеет угол 47 опускания, который ветствуюцего игольного подъемного меньше угла 27 опускания игольного клина 2 2 . Она рассчитана т а к , что клина 2 5 . Второй опускающий платинпосле прохождения участка 33 платинный клин 46, расположенный в зоне ного замка отбойные платины 7у нахоигольного опускающего клина 2 5 , выдясь в точке 36, занимают положение, 4 Q полнен таким образом, что его пов котором язычок 37 иглы (фиг. 7) верхность проходит по зоне игольнополностью открыт и образованная р а го опускающего клина, соответствующей нее в предшествующей вязальной с и с т е части пути опускания игл 2, проделанме петля 38 еще расположена на открыного до закрывания соответствукчцих том с помощью ее язычке 37 иглы. 4 5 язычков 37 и г л . Благодаря этому о т К платинному подъемному клину 32 бойным платинам при закрывании язычпримыкает платинная опускающая д е т а л ь ков 37 игл сообщается опускающее в форме платинного опускающего клина платины движение, имеющее одинаковое 39, ч а с т ь 40 профиля которого с г о направление с язычковыми иглами, с к о ризонталью образуют угол 41 о п у с к а ^„ рость которого меньше скорости двиния платин. Платинный опускающий клин жения и г л , что приводит к тому, что 39 установлен т а к , что движение опусязычки 37 закрываются более мягко, кания отбойных платин 7 в основном что способствует уменьшению нагрузки з а к а н ч и в а е т с я , когда язычковые иглы на язычки 37 и на сами нглы 2 . 2 достигают своего положения заключе- 5 5 В тех случаях, когда не требуется ния в точке 29 кривой (Лиг. 8 ) . Промягкое закрывание язычков 37 игл в т о фили 30 п 3J выполнены таким образом, рой поднимающий платинный клин 44 и что отбойные платины 7 при нахождевторой опускающий платинный клин 46 нии язычковых игл в полностью выдвимогут о т с у т с т в о в а т ь . 443809 Профили 30 и 31 платинных замков (фиг. 1 и 3) отличаются друг от друга тем, что у профиля 30 платинного замка к второму опускающему платинному клину 46 примыкает кулирукчцая часть 48, т . е . отбойные платины 7 во время нахождения в рабочем с о с т о янии опускающего иглы клина 25 о с т а ются в частично выдвинутом положении.|0 У другого профиля 31 платинного клина к второму опускающему платинному клину 46 примыкает следующая выдвигающая платинная часть в форме платинного поднимающего клина 49. Следую,с щий поднимающий платины клин расположен также в зоне опускающего иглы клина 25 и действует так, что отбойные платины 7 во время движения, опускания и купирования игл 2 выдви20 гаются по направлению, противоположному движению игл. Угол.50 выдвижения поднимающего платинного клина 49 может быть при этом выбран таким, что происходит улучшение процесса 25 кулирования с меньшей нагрузкой нити. К следующему поднимающему платинному клину 49 или купирующей части 48 примыкает следующий опускающий платины клин 5 1 , который возвращает о т бойные платины снова в исходное положение . Предлагаемая кругловязалькая машина работает следующим образом. В основном положении (фиг. 4) с о ответствующая язычковая игла 2 с о о т - 35 ветственно точке 28 профиля игольного замка 5 полностью опущена. Язычок 37 иглы закрыт. В крючке 51 ' иглы 2 висит последняя полученная петля 38. 40 Она удерживается с помощью удерживающего носика соответствующей платины 7, находящейся также в основном положении. Начиная от основного положения, язычковая игла 2 в следующий период 45 времени выдвигается по направлению, указанному стрелкой 52, в то время когда отбойная платина 7 остается сначала в положении удерживания п е т 50 л и , в которое она была переведена до этого по направлению стрелки 5 3 . Далее язычковая игла выдвигается и проделывает путь, который приблизительно соответствует длине прост55 ранства в головке иглы, где размещается нить (фиг. 5 ) . Висящая в г о ловке иглы петля 38 находится непосредственно в положении, когда она войдет в контакт с закрыть]» язычком 37 иглы. Отбойная платина 7 начинает в точке 35 профиля 30 или 31 платинного замка свое выдвижение, совпадающее с направлением движения язычковой иглы 2, которое показано стрелкой 54. Язычковая игла 2 продолжает свое выдвижение согласно стрелке 52. Язычковая игла 2 и платина 7 продолжают свое выдвижение (фиг. 6) с о гласно стрелкам 54 и 52, при этом платина 7 согласно профилю 30 или 31 платинного замка достигает с е р е дины профиля 33 замка платинного подъемного клина 32. Так как и з - з а большего (более крутого) угла 24 выдвижения игл по сравнению с углом 34 выдвижения платин выдвижение яэьтчковой иглы осуществляется с большей скоростью по сравнению со скоростью движения платины 7 t то закрытая ранее чаша язычка 37 набегает сравнительно медленно на висящую в крючке иглы петлю 38, благодаря чему язычок иглы открьюается более медленно. В процессе дальнейшего выдвижения иглы в направлении 52 (фиг. 7) достигается положение, при котором отбойная платина покидает клин 32 для подъема платин и переходит на клин 39 для опускания платин, в этот момент она меняет направление своего движения и начинает опускаться и п е ремещаться в противоположном игле направлении, которое показано с т р е л кой 5 5 . В точке изменения направления движения платины висевшая раньте в головке иглы петля 38 прилегает к „ полностью открытому язычку 37 иглы. Отбойная платина находится в положении з а х в а т а петли, благодаря чему петля 38 надежно удерживается. Язычковая игла (фиг. 8) достигает положения заключения, соответствующего точке 29 профиля 21 игольного замка, в то время когда отбойная платина 7 (которая еще удерживает петлю) опускается ниже основного положения или положения кругового движения, что соответствует точке 42 или 43 профиля 30 или 31 платинного замка. Благодаря удерживанию отбойной платиной 7 петля 38 оттягивается в более низкое положение, что обеспечивает надежное расстояние X до кончика открытого язычка иглы. Путь выдвижения язычковой иглы при этом меньше 1443809 платину клина 49, который сообщаетили максимум равен длине 56 шарнира ей движение, противоположное дшисе- ' иглы, так как петля 38 с помощью отнию язычковой иглы 2 (фиг. 11, стрелбойной платины 7 принудительно опущека 52) и улучшающее процесс кулнропана в более низкое положение. ния при одновременной разгрузке нити. Затем язычковую иглу 2 опускают с помощью опускаюшего клина 25 по 'направленню 57, в то время когда отТеперь язычковая игла 2 перемещабойная платина 7 с помощью второго ется в положение кулиропанил, в то поднимающего клина 44 выдвигается в t время когда отбойная платшга и 7сснова o меняет направление движения противоположном направлении по сравпонению с движением язычковой иглы 2, мощью следующего опускающего клипа как это показано стрелкой 54 (фиг.8) 51 двигается в одном направлении с Выдвижение отбойной платины 7 заканиглой в свое основное положение чивается прежде, чем она достигнет 15 (фиг. 12, стрелки 55, 57). При своем положения, при котором лежащая на ее опускании отбойная платина совершает кулирной кромке 11 и висящая одновредвижение,(стрелка 53), направленное менно на стержне иглы 3 петля 38 войрадиально внутрь игольного цилиндра, дет в контакт с полиостью открытым так как носик !6 сходит с выдвигаюязычком 37 иглы 2. Петля 38 находит- 20 щего замка 15. Таким образом, отбойся в положении, в котором она слегка ная платина занимает положение удеркасается язычка 37 иглы, что можно живания петли (Фиг. 12), в то вреназвать началом фазы закрывания язычмяукогда язычковая игла, наконец, ка (фиг. 9 ) . достигает своего основного положения. Отбойная платина при набегании но-25 Этим снова достигается положение, сиком 16 на выдвигающий платинный за-« показанное ка фиг. 4, исходя из комок 15 перемещается радиально наружу торого в следующей системе описанным относительно игольного цилиндра 1 в способом получают новую петлю. положение, н котором ее удерживающий Согласно профилю 30 платинного заносик освобождает петлю 38, как это мка (фиг. 2) отбойные платины остана30 показано стрелкой 58 (фиг. 8 ) • вливаются после своего опускания, Отбойная платина 7 попадает тевызываемого вторым опускающим клином перь в зону второго поднимающего пла46 и осуществляемого в том же направтины клина 46, который сообщает ей лении, что и язычковые НГЛЬІІ во вредвижение, совпадающее с движением мя процесса купирования в частично язычковой иглы 2, показанное стрел- 35 выдвинутом положении, которое опрекой 55 (Фиг. 9 ) . деляется купирующей частью 48. После Так как угол 47 опускания второэтого отбойные платины 7 с помощью го опускающего платины клина 46 М Р Н Ь опускающего клина 51 также переводятше угла 27 опускания игольного опусся в основное положение. кающего клина 25, движегіие опуска- 40 ния отбойных платин 7 осуществляется Ф о р м у л а и з о б р е т е н и я с меньшей скоростью по сравнению с скоростью опускания язычковых игл 2, 1. Способ вязания трикотажных и з благодаря этому язычок 37 иглы закрыделий с помощью язычковых игл, уставается мягко (на фиг. 10 показан тот 45 новленных подвижно в продольном направлении в несущем элементе, при к о момент, когда язычок 37 иглы проделал тором иглы из положения сбрасывания половину пути закрывания). Под крюпетель выдвигают в положение захвата чок иглы прокладывается нить 59. нити и после прореладьшання пити под На фиг. II показана продолжающая свое движение вниз язычковая игла 2 50 крючок иглу снова опускают в положение сбрасывания петель, о т л и ч а в конце фазы закрытия язычка. Язычок ю щ и й с я тем, что, с целью повы37 иглы при этом полностью закрыт и шения качества вырабатываемого пзде-> новая петля нити 59 находится под лия, при выдвижении иглы в положение крючком иг-лы 55 Управляемая с помошью профиля 31 з а м захвата нити петлю, расположенную под крючком иглы, перемещают в нака отбойная платина 7 снова меняет свое правлении движения иглы со скоростью, направление движения и выдвигается меньшей скорости перемещения иглы до с помощью следующего поднимающего 10 9 1443809 момента набегания язычка иглы на эту мощью клиньев платинного замка, петлю и открывания ею язычка иглы. о т л и ч а ю щ а я с ' я " тем, ч т о , с 2. Способ по п. 1, о т л и ч а целью повышения качества вырабатывает ю щ и й с я тем, что при закрывании мого изделия, платинный эамок имеет язычков игл в период опускания игл подъемные и опускающие клинья, подъпетлю, расположенную на стержне иглы, емный клин платинного замка располоперемещают в направлении движения и г жен в зоне подъемного клина игольнолы до момента набегания язычка иглы го замка на участке, соответствующем на петлю и закрытия дэычка с ее по- 10 части пути подъема игл, проделанного мощью. ими до участка, соответствующего о т 3. Способ по пп. 1 и 2, о т л и крытию язычков игл, при этом платинч а ю щ и й с я тем, что после о т ный подъемный клин имеет угол подъекрывания язычка иглы петлю при перема, меньший угла подъема подъемного мещении в направлении, противополож.,- клина игольного замка. ном направлению движения иглы, перемещают в положение оттяжки. 6. Машина по п. 5, о т л и ч а ю и а я с я тем, что платинный замок 4. Способ по пп. 1-3, о т л и дополнительно имеет расположенные ч а ю щ и й с я тем, что иглу перемещают на высоту, меньшую или равную 20 последовательно за первым опускагацим клином подъемный к опускающий клинья, величине размаха язычка, а петлю при этом последний расположен в зоне удерживают ниже, свободного конца о т опускающего клина игольного замка, крытого язычка. а угол опускания опускающего клина 5. Трикотажная машина для вязания трикотажных изделий с помощью язычко~25 платинного замка меньше соответственно угла опускания опускающего клина вых и г л , включающая язычковые иглы, игольного замка. установленные подвижно в продольном 7. Машина по пп. 5-6, о т л и направлении» управляемые посредством ч а ю щ а я с я тем, что платинный игольного замка, включаетцего по меньзамок имеет дополнительно второй шей мере один подъемный и опускающий подъемный клин, к которому примыкает клинья, отбойные платины, установленопускающий клин. ные с возможностью перемещения с по 1443809 52 ФигЛ 443809 9 51 st Фиг.5 Фиг. 5 11 4 10 11 \ S8 51 57 Фи? 8 U43809 55 51 51 37 . Фиг.9 52 Риг. 11 Фиг.ю 1443809 РигЛ Редактор н. Гунько Составитель О. Лункина Техред М.Ходанич Корректор М. Демчнк Заказ 6403/59 Тираж 413 Подписное 5НИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
