Полімерна труба

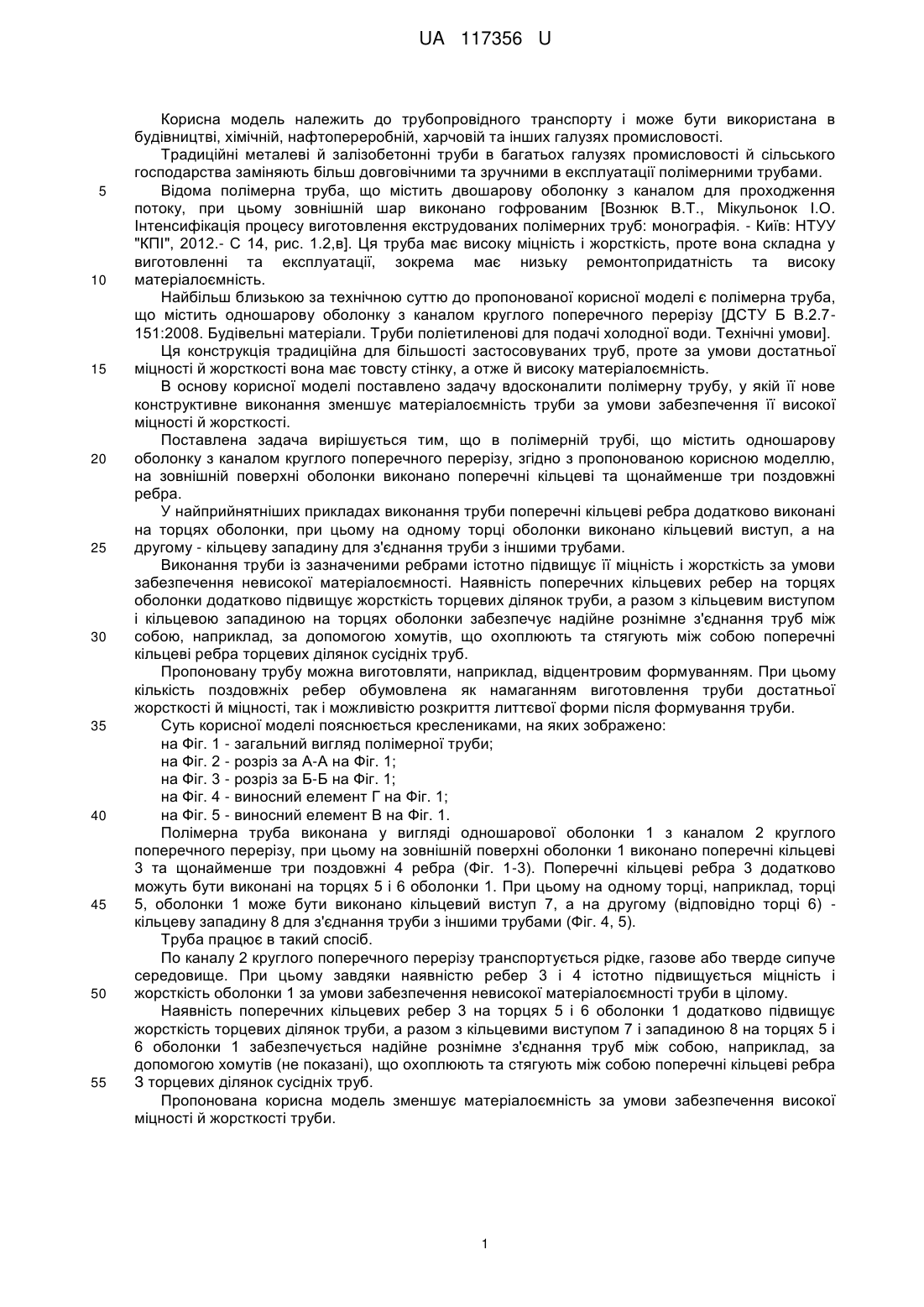

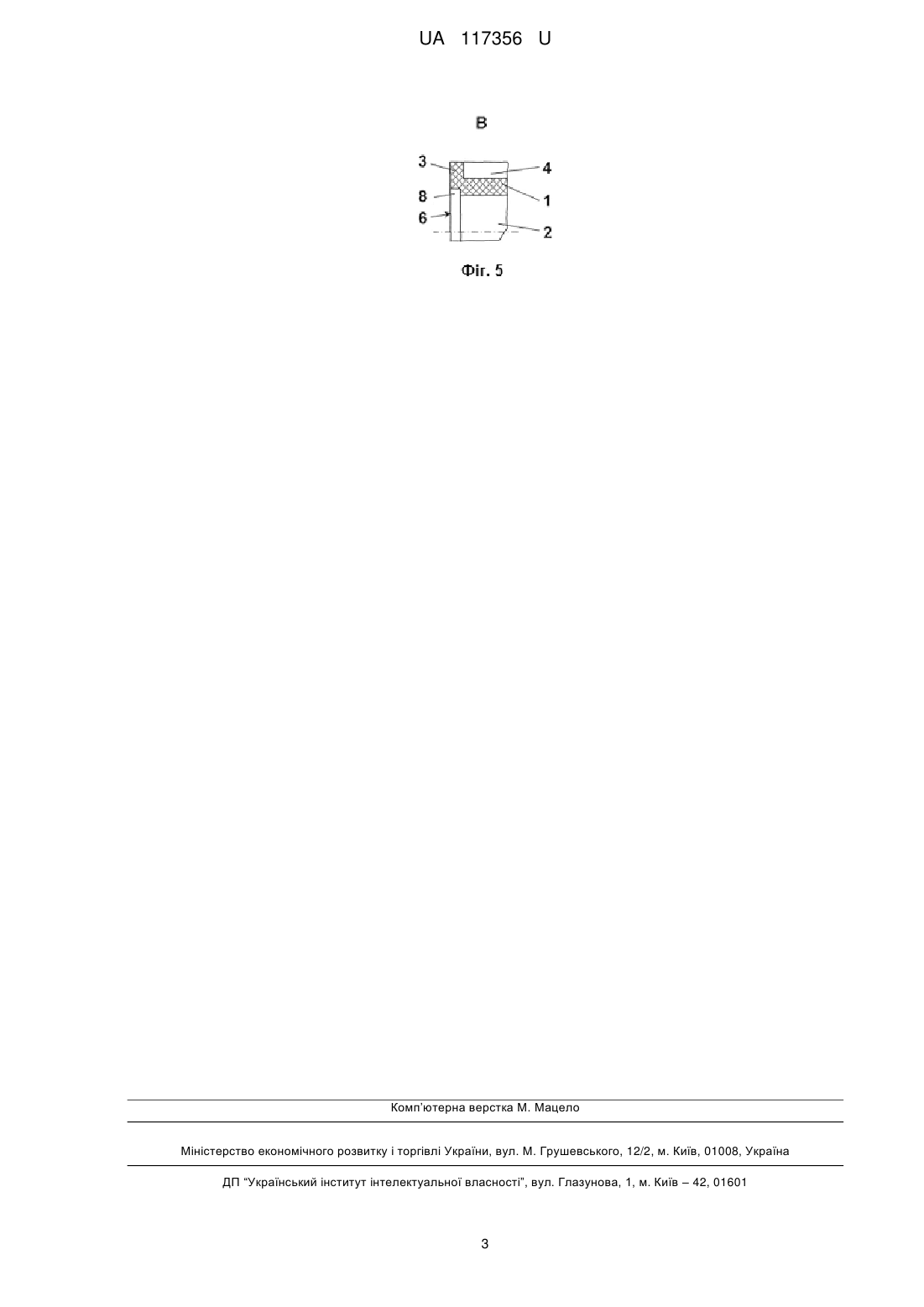

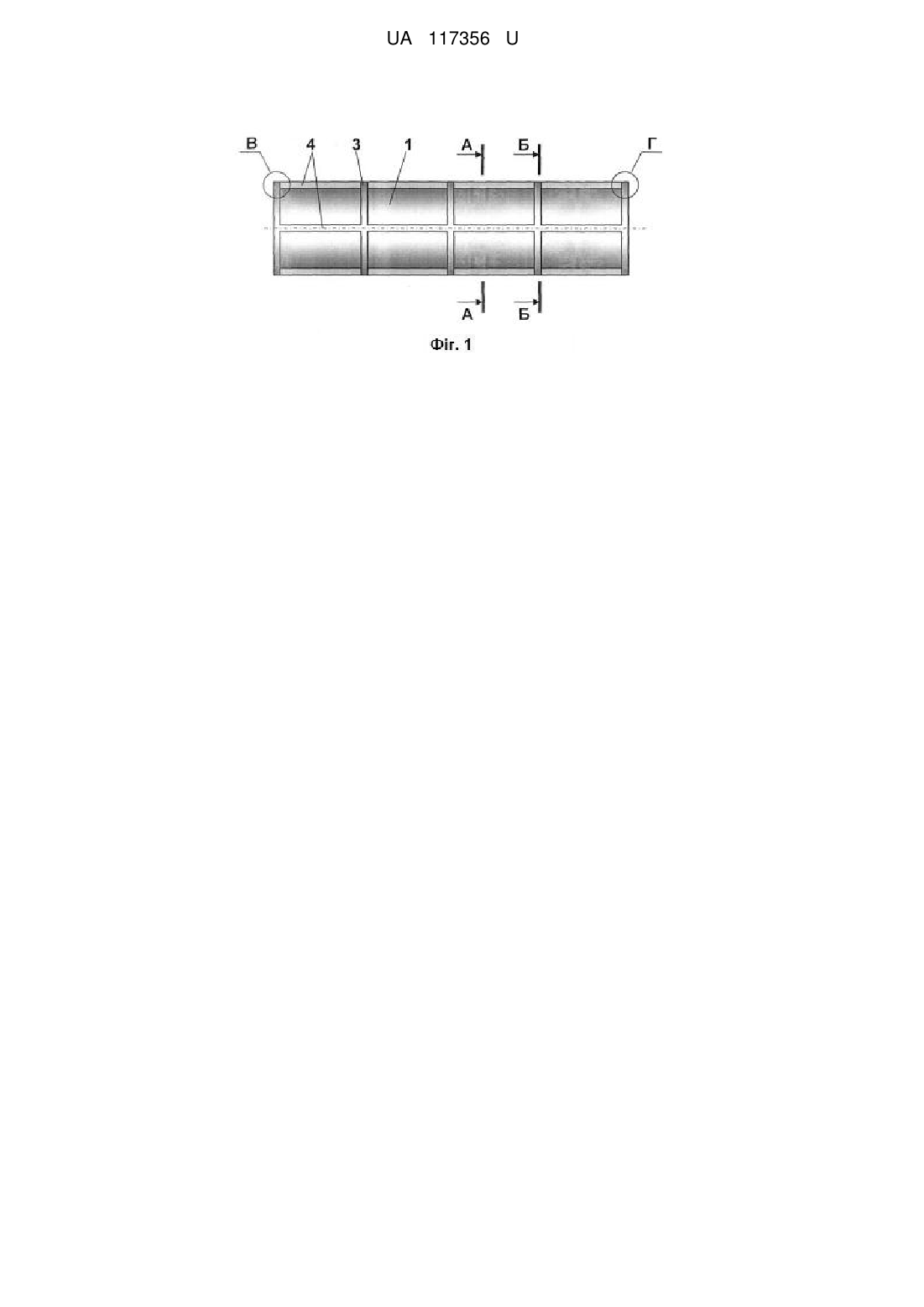

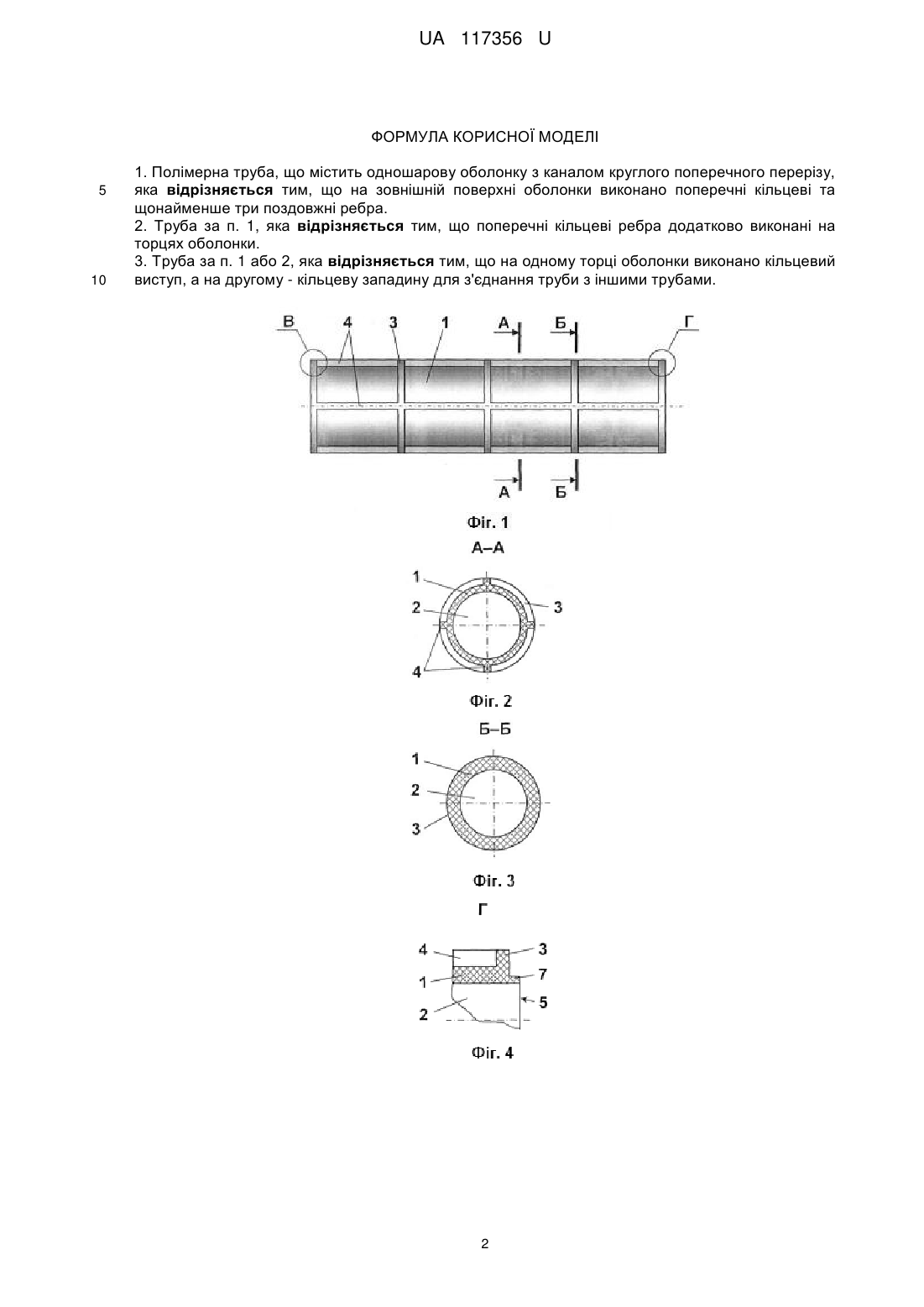

Реферат: UA 117356 U UA 117356 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до трубопровідного транспорту і може бути використана в будівництві, хімічній, нафтопереробній, харчовій та інших галузях промисловості. Традиційні металеві й залізобетонні труби в багатьох галузях промисловості й сільського господарства заміняють більш довговічними та зручними в експлуатації полімерними трубами. Відома полімерна труба, що містить двошарову оболонку з каналом для проходження потоку, при цьому зовнішній шар виконано гофрованим [Вознюк В.Т., Мікульонок І.О. Інтенсифікація процесу виготовлення екструдованих полімерних труб: монографія. - Київ: НТУУ "КПІ", 2012.- С 14, рис. 1.2,в]. Ця труба має високу міцність і жорсткість, проте вона складна у виготовленні та експлуатації, зокрема має низьку ремонтопридатність та високу матеріалоємність. Найбільш близькою за технічною суттю до пропонованої корисної моделі є полімерна труба, що містить одношарову оболонку з каналом круглого поперечного перерізу [ДСТУ Б В.2.7151:2008. Будівельні матеріали. Труби поліетиленові для подачі холодної води. Технічні умови]. Ця конструкція традиційна для більшості застосовуваних труб, проте за умови достатньої міцності й жорсткості вона має товсту стінку, а отже й високу матеріалоємність. В основу корисної моделі поставлено задачу вдосконалити полімерну трубу, у якій її нове конструктивне виконання зменшує матеріалоємність труби за умови забезпечення її високої міцності й жорсткості. Поставлена задача вирішується тим, що в полімерній трубі, що містить одношарову оболонку з каналом круглого поперечного перерізу, згідно з пропонованою корисною моделлю, на зовнішній поверхні оболонки виконано поперечні кільцеві та щонайменше три поздовжні ребра. У найприйнятніших прикладах виконання труби поперечні кільцеві ребра додатково виконані на торцях оболонки, при цьому на одному торці оболонки виконано кільцевий виступ, а на другому - кільцеву западину для з'єднання труби з іншими трубами. Виконання труби із зазначеними ребрами істотно підвищує її міцність і жорсткість за умови забезпечення невисокої матеріалоємності. Наявність поперечних кільцевих ребер на торцях оболонки додатково підвищує жорсткість торцевих ділянок труби, а разом з кільцевим виступом і кільцевою западиною на торцях оболонки забезпечує надійне рознімне з'єднання труб між собою, наприклад, за допомогою хомутів, що охоплюють та стягують між собою поперечні кільцеві ребра торцевих ділянок сусідніх труб. Пропоновану трубу можна виготовляти, наприклад, відцентровим формуванням. При цьому кількість поздовжніх ребер обумовлена як намаганням виготовлення труби достатньої жорсткості й міцності, так і можливістю розкриття литтєвої форми після формування труби. Суть корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - загальний вигляд полімерної труби; на Фіг. 2 - розріз за А-А на Фіг. 1; на Фіг. 3 - розріз за Б-Б на Фіг. 1; на Фіг. 4 - виносний елемент Г на Фіг. 1; на Фіг. 5 - виносний елемент В на Фіг. 1. Полімерна труба виконана у вигляді одношарової оболонки 1 з каналом 2 круглого поперечного перерізу, при цьому на зовнішній поверхні оболонки 1 виконано поперечні кільцеві 3 та щонайменше три поздовжні 4 ребра (Фіг. 1-3). Поперечні кільцеві ребра 3 додатково можуть бути виконані на торцях 5 і 6 оболонки 1. При цьому на одному торці, наприклад, торці 5, оболонки 1 може бути виконано кільцевий виступ 7, а на другому (відповідно торці 6) кільцеву западину 8 для з'єднання труби з іншими трубами (Фіг. 4, 5). Труба працює в такий спосіб. По каналу 2 круглого поперечного перерізу транспортується рідке, газове або тверде сипуче середовище. При цьому завдяки наявністю ребер 3 і 4 істотно підвищується міцність і жорсткість оболонки 1 за умови забезпечення невисокої матеріалоємності труби в цілому. Наявність поперечних кільцевих ребер 3 на торцях 5 і 6 оболонки 1 додатково підвищує жорсткість торцевих ділянок труби, а разом з кільцевими виступом 7 і западиною 8 на торцях 5 і 6 оболонки 1 забезпечується надійне рознімне з'єднання труб між собою, наприклад, за допомогою хомутів (не показані), що охоплюють та стягують між собою поперечні кільцеві ребра З торцевих ділянок сусідніх труб. Пропонована корисна модель зменшує матеріалоємність за умови забезпечення високої міцності й жорсткості труби. 1 UA 117356 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Полімерна труба, що містить одношарову оболонку з каналом круглого поперечного перерізу, яка відрізняється тим, що на зовнішній поверхні оболонки виконано поперечні кільцеві та щонайменше три поздовжні ребра. 2. Труба за п. 1, яка відрізняється тим, що поперечні кільцеві ребра додатково виконані на торцях оболонки. 3. Труба за п. 1 або 2, яка відрізняється тим, що на одному торці оболонки виконано кільцевий виступ, а на другому - кільцеву западину для з'єднання труби з іншими трубами. 2 UA 117356 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
