Пристрій для аудіовідтворення рекламної та/або довідкової інформації

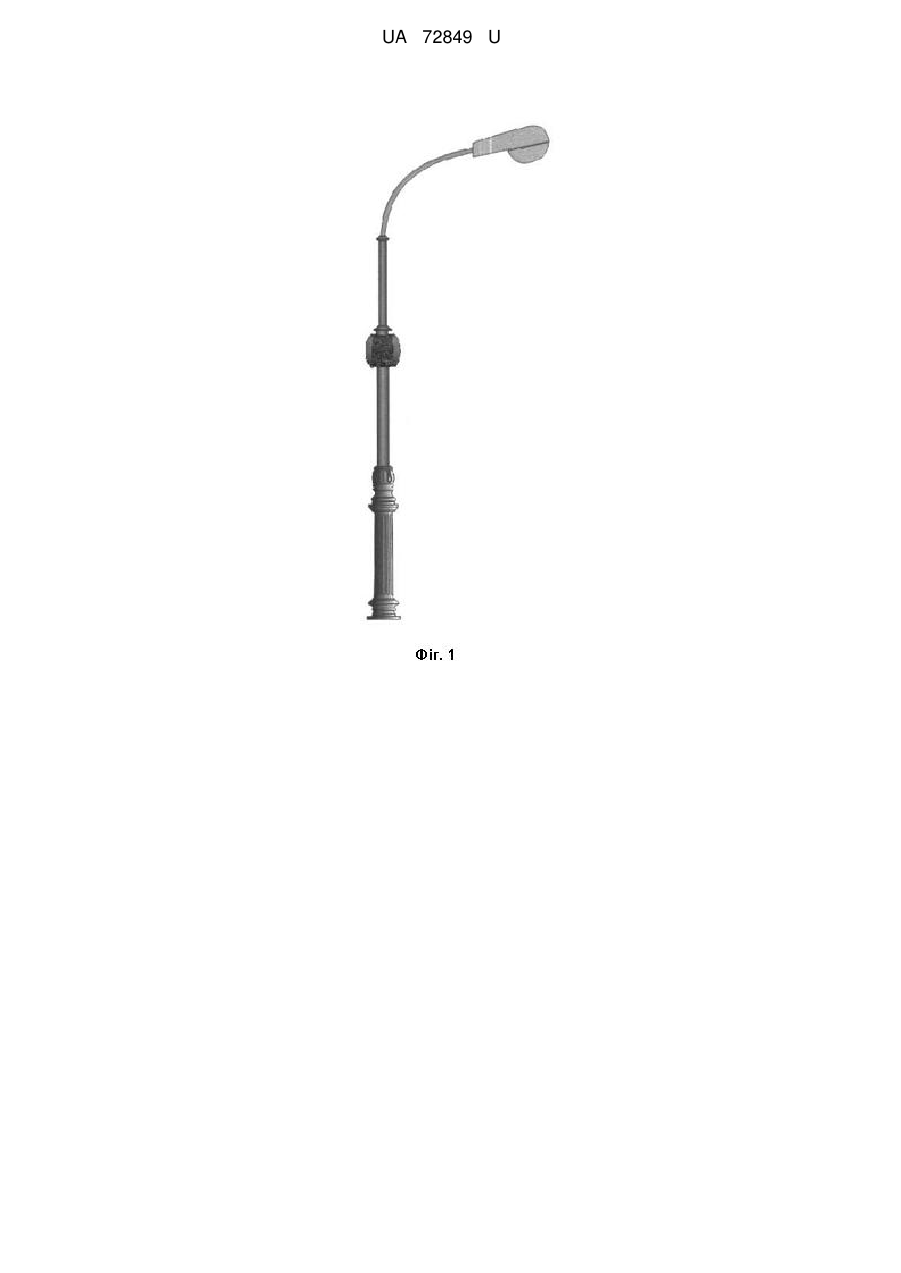

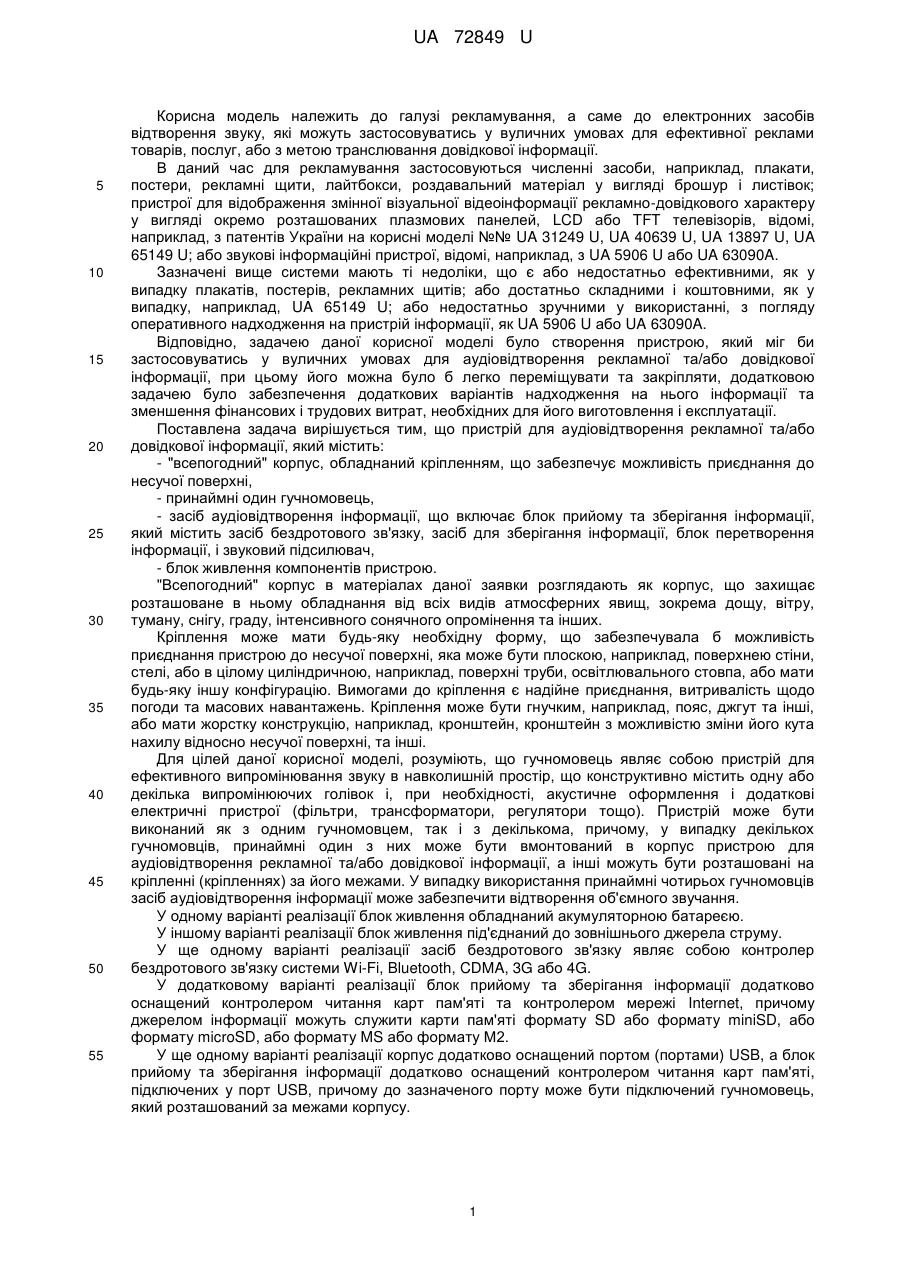

Реферат: UA 72849 U UA 72849 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі рекламування, а саме до електронних засобів відтворення звуку, які можуть застосовуватись у вуличних умовах для ефективної реклами товарів, послуг, або з метою транслювання довідкової інформації. В даний час для рекламування застосовуються численні засоби, наприклад, плакати, постери, рекламні щити, лайтбокси, роздавальний матеріал у вигляді брошур і листівок; пристрої для відображення змінної візуальної відеоінформації рекламно-довідкового характеру у вигляді окремо розташованих плазмових панелей, LCD або TFT телевізорів, відомі, наприклад, з патентів України на корисні моделі №№ UA 31249 U, UA 40639 U, UA 13897 U, UA 65149 U; або звукові інформаційні пристрої, відомі, наприклад, з UA 5906 U або UA 63090A. Зазначені вище системи мають ті недоліки, що є або недостатньо ефективними, як у випадку плакатів, постерів, рекламних щитів; або достатньо складними і коштовними, як у випадку, наприклад, UA 65149 U; або недостатньо зручними у використанні, з погляду оперативного надходження на пристрій інформації, як UA 5906 U або UA 63090A. Відповідно, задачею даної корисної моделі було створення пристрою, який міг би застосовуватись у вуличних умовах для аудіовідтворення рекламної та/або довідкової інформації, при цьому його можна було б легко переміщувати та закріпляти, додатковою задачею було забезпечення додаткових варіантів надходження на нього інформації та зменшення фінансових і трудових витрат, необхідних для його виготовлення і експлуатації. Поставлена задача вирішується тим, що пристрій для аудіовідтворення рекламної та/або довідкової інформації, який містить: - "всепогодний" корпус, обладнаний кріпленням, що забезпечує можливість приєднання до несучої поверхні, - принаймні один гучномовець, - засіб аудіовідтворення інформації, що включає блок прийому та зберігання інформації, який містить засіб бездротового зв'язку, засіб для зберігання інформації, блок перетворення інформації, і звуковий підсилювач, - блок живлення компонентів пристрою. "Всепогодний" корпус в матеріалах даної заявки розглядають як корпус, що захищає розташоване в ньому обладнання від всіх видів атмосферних явищ, зокрема дощу, вітру, туману, снігу, граду, інтенсивного сонячного опромінення та інших. Кріплення може мати будь-яку необхідну форму, що забезпечувала б можливість приєднання пристрою до несучої поверхні, яка може бути плоскою, наприклад, поверхнею стіни, стелі, або в цілому циліндричною, наприклад, поверхні труби, освітлювального стовпа, або мати будь-яку іншу конфігурацію. Вимогами до кріплення є надійне приєднання, витривалість щодо погоди та масових навантажень. Кріплення може бути гнучким, наприклад, пояс, джгут та інші, або мати жорстку конструкцію, наприклад, кронштейн, кронштейн з можливістю зміни його кута нахилу відносно несучої поверхні, та інші. Для цілей даної корисної моделі, розуміють, що гучномовець являє собою пристрій для ефективного випромінювання звуку в навколишній простір, що конструктивно містить одну або декілька випромінюючих голівок і, при необхідності, акустичне оформлення і додаткові електричні пристрої (фільтри, трансформатори, регулятори тощо). Пристрій може бути виконаний як з одним гучномовцем, так і з декількома, причому, у випадку декількох гучномовців, принаймні один з них може бути вмонтований в корпус пристрою для аудіовідтворення рекламної та/або довідкової інформації, а інші можуть бути розташовані на кріпленні (кріпленнях) за його межами. У випадку використання принаймні чотирьох гучномовців засіб аудіовідтворення інформації може забезпечити відтворення об'ємного звучання. У одному варіанті реалізації блок живлення обладнаний акумуляторною батареєю. У іншому варіанті реалізації блок живлення під'єднаний до зовнішнього джерела струму. У ще одному варіанті реалізації засіб бездротового зв'язку являє собою контролер бездротового зв'язку системи Wi-Fi, Bluetooth, CDMA, 3G або 4G. У додатковому варіанті реалізації блок прийому та зберігання інформації додатково оснащений контролером читання карт пам'яті та контролером мережі Internet, причому джерелом інформації можуть служити карти пам'яті формату SD або формату miniSD, або формату microSD, або формату MS або формату М2. У ще одному варіанті реалізації корпус додатково оснащений портом (портами) USB, а блок прийому та зберігання інформації додатково оснащений контролером читання карт пам'яті, підключених у порт USB, причому до зазначеного порту може бути підключений гучномовець, який розташований за межами корпусу. 1 UA 72849 U 5 10 15 20 25 30 35 40 45 50 55 60 Згадані вище роз'єми для карт пам'яті або/та порту (портів) USB можуть бути розташовані як всередині корпусу, захищені від впливу зовнішнього середовища, так і можуть бути інтегровані на поверхні корпусу та мати відповідні заглушки. У ще одному варіанті реалізації пристрій аудіовідтворення додатково оснащений модулем присутності. Як приклад модуля присутності, серед інших, може бути використаний активний модуль присутності або пасивний модуль присутності. Активний модуль присутності випромінює хвилю заданої потужності та вимірює рівень відбитого від перешкоди сигналу. Зміна рівня відбитого сигналу свідчить про появу в зоні дії пристрою нового об'єкту, наприклад людини. В модулі можуть використовуватись інфрачервоні, ультразвукові та надвисокочастотні хвилі. Для підвищення завадостійкості від впливу аналогічних пристроїв, сигнал модуля може кодуватись. Для зменшення споживання енергії від автономного блока живлення, всі модулі, окрім активного модуля присутності, переводяться в енергозберігаючий режим, активний модуль присутності працює не постійно, а через задані проміжки часу, і активізує інші елементи пристрою при зміні рівня відбитого сигналу. Інколи може бути доцільним використання замість активного модуля присутності пасивного піроелектричного датчика інфрачервоного випромінювання, чутливого до зміни температури, наприклад, у випадку, коли випромінювання активного модуля присутності може впливати на роботу пожежної або охоронної сигналізації, спрацьовування якої зовсім недоречне при проведенні рекламних акцій. Зазначені пасивні датчики з успіхом використовуються в автоматичних розсувних дверях, системах охоронної та пожежної безпеки. Модуль присутності призначений для виявлення людей, що перебувають в зоні аудіопокриття пристрою, та ввімкнення пристрою у випадку їх присутності, або вимкнення пристрою, коли людей у зоні покриття немає. У додатковому варіанті реалізації пристрій аудіовідтворення додатково оснащений засобом синхронізації з роботою світлофору. Синхронізація з роботою світлофору забезпечує заявленому приладу додаткові переваги для людей з обмеженими здібностями, наприклад, сліпих. Так, при ввімкненні дозволяючого сигналу світлофора для переходу пішоходів, пристрій може переходити з режиму транслювання рекламного матеріалу у режим сповіщення про можливість переходу дороги. У іншому варіанті реалізації пристрій аудіовідтворення додатково оснащений засобом дистанційного керування та має контролер дистанційного керування. Засіб дистанційного керування пристроєм дозволяє налаштовувати пристрій без необхідності безпосереднього підключення до компонентів системи, що може бути дуже зручним, приймаючи до уваги розташування пристрою на висоті приблизно від 2,5 до 3,5 метрів над поверхнею землі. У ще одному варіанті реалізації пристрій аудіовідтворення додатково оснащений шумоміром. Для вимірювання рівнів шуму (звукового тиску) може використовуватись мікрофон, влаштований у корпус пристрою. Шумомір призначений для автоматичного регулювання сили звуку, що випромінюється приладом. Так, наприклад, у тихому місці, де відсутній інтенсивний рух транспорту, або у вечірній час, шумомір виявить невеликий звуковий тиск, і блок звукового підсилення буде встановлений на мінімальний рівень потужності звуку, і навпаки - у шумному місці блок звукового підсилення буде встановлений на більш високий рівень потужності звуку. У іншому варіанті реалізації корпус виконаний з пластичного матеріалу, що стійкий при температурах принаймні від -50 °C до принаймні +70 °C, прикладом серед інших може бути полівінілхлоридний пластик. У ще одному варіанті реалізації корпус виконаний з комбінації металевого і пластикового матеріалу. Короткий опис графічних матеріалів. На фіг. 1 представлено зображення пристрою для аудіовідтворення рекламної та/або довідкової інформації у виконанні з одним гучномовцем, що вмонтований в корпус, при цьому корпус закріплений на стовпі. На фіг. 2 представлено зображення пристрою для аудіовідтворення рекламної та/або довідкової інформації у виконанні з двома гучномовцями, що вмонтовані в корпус, при цьому корпус закріплений на стовпі. На фіг. 3 представлено зображення пристрою для аудіовідтворення рекламної та/або довідкової інформації у якого гучномовець розташований за межами корпусу, при цьому як корпус пристрою, так і гучномовець закріплені на одному стовпі і з'єднані між собою дротовим або бездротовим з'єднанням (не показано). 2 UA 72849 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 4 представлена принципова блок-схема запропонованого пристрою для аудіовідтворення рекламної та/або довідкової інформації. Блок живлення 1 компонентів пристрою забезпечує живлення всіх компонентів системи і може бути підключений до акумуляторної батареї або струму 220 В, що присутнє у освітлювальному стовпі чи може підводитися з іншого місця. Блок прийому та зберігання інформації 2 складається з контролера читання карт пам'яті, контролера бездротового зв'язку системи бездротового зв'язку системи Wi-Fi, Bluetooth, CDMA, 3G або 4G, мережевого Ethernet-Internet контролера, контролера USB і запам'ятовуючого засобу. При цьому не всі з названих контролерів можуть одночасно бути присутніми у приладі, так можливі варіанти, коли система обладнана тільки контролером бездротового зв'язку, який забезпечує отримання і обробку інформації за допомогою відповідного модему Wi-Fi, Bluetooth, CDMA, 3G або 4G. Також можливі варіанти виконання, коли у системі присутні контролер бездротового зв'язку та контролер читання карт пам'яті та/або мережевий Ethernet-Internet контролер та/або контролер USB. Блок обробки і перетворення інформації 3 забезпечує обробку отриманих даних з блока прийому та зберігання інформації 2 та готує і перетворює її для наступного підсилення звуковим підсилювачем 4 і наступного відтворення через гучномовець 5. Блок обробки і перетворення інформації може бути за бажанням обладнаний додатковими блоками дистанційного керування, шумоміром, модулем присутності, засобом синхронізації з роботою світлофору, у будь-яких їх комбінаціях. Елементи схеми на фіг. 4, що виділені пунктиром, є опційними і можуть за необхідності доповнювати інші елементи пристрою. Пристрій функціонує наступним чином. Рекламно-довідкова інформація, підготовлена у вигляді файлів певного формату, надходить на блок прийому та зберігання інформації 2. У запропонованій корисній моделі передбачено декілька варіантів отримання інформації блоком прийому та зберігання інформації 2 з наступним її відтворенням через гучномовець 5. Перший варіант передбачає надходження підготовленої інформації на блок прийому та зберігання інформації 2 через контролер бездротового зв'язку системи 3G. Джерелом передачі інформації в цьому випадку може бути будь-який пристрій, що має в своєму складі приймальнопередавальний модуль бездротового зв'язку системи 3G. Таким пристроєм може бути, наприклад, настільний персональний комп'ютер, ноутбук, нетбук або планшетний комп'ютер з модулем зв'язку 3G, комунікатор чи мобільний телефон з модулем. З такого пристрою інформація, підготовлена у вигляді файлів певного формату, надходить на блок прийому та зберігання інформації 2 через контролер бездротового зв'язку системи 3G. Контролер бездротового зв'язку системи 3G приймає інформацію і записує її у засіб для зберігання інформації блока прийому та зберігання інформації 2. Блок обробки і перетворення інформації 3 зчитує інформацію з запам'ятовуючого засобу блока прийому та зберігання інформації 2, перетворює її в електричні сигнали, які після підсилення звуковим підсилювачем 4 відтворюються через гучномовець 5. При використанні першого варіанта отримання інформації блоком прийому та зберігання інформації 2 пристрою для аудіо-відтворення рекламної та/або довідкової інформації має бути встановлено в зоні покриття мережі GSM (3G). При використанні цього варіанту отримання інформації блоком прийому та зберігання інформації 2 пристрій для аудіовідтворення рекламної та/або довідкової інформації може бути підключено до глобальної мережі Internet, у цьому випадку пристрій для відтворення рекламної та/або довідкової інформації може бути встановлено у будь-якому місці, де є покриття станцій мобільного зв'язку. При застосуванні цього варіанту отримання інформації блоком прийому та зберігання інформації 2 зміна та оновлення набору рекламної та/або довідкової інформації, що відтворюється через гучномовець 5, здійснюється дистанційно, з диспетчерського пункту підготовки і передачі інформації або безпосередньо від суб'єкта-рекламодавця за допомогою стандартних комп'ютерів, стандартного програмного забезпечення і стандартних мережевих апаратних засобів прийому-передачі інформації, що застосовуються в бездротових комп'ютерних мережах. Другий варіант виконання пристрою додатково до контролера бездротового зв'язку передбачає наявність контролера читання карт пам'яті та запис підготовленої інформації на карту пам'яті стандартного формату і встановлення цієї карти пам'яті в контролер читання карт пам'яті блока прийому та зберігання інформації 2. Як карту пам'яті стандартного формату можна використовувати карти формату SD або формату miniSD, або формату microSD, або формату MS, або формату М2. Контролер читання карт пам'яті зчитує інформацію з карти пам'яті і записує її у засіб для зберігання інформації блока прийому та зберігання інформації 2. 3 UA 72849 U 5 10 15 20 25 30 35 40 45 50 55 Блок обробки і перетворення інформації 3 зчитує інформацію з запам'ятовуючого засобу блоку прийому та зберігання інформації 2, перетворює її в електричні сигнали, які після підсилення звуковим підсилювачем 4 відтворюються через гучномовець 5. При використанні другого варіанта отримання інформації блоком прийому та зберігання інформації 2 запропонований пристрій може працювати за умови тимчасової відсутності сигналів бездротової мережі, а також відтворювати інформацію, яка була попередньо передбачена для певного місця. Як наприклад, при розташуванні на світлофорному стовпі з синхронізацією з роботою світлофору, для оголошення про можливість перетину дороги. Зміна набору рекламно-довідкової інформації, що відтворюється через гучномовець 5, здійснюється шляхом запису іншого набору файлів інформації на карту пам'яті і повторенням процедури отримання інформації блоком прийому та зберігання інформації 2 за другим варіантом отримання інформації. Запропонований пристрій для аудіовідтворення рекламної та/або довідкової інформації встановлюються в місцях постійного перебування людей на вулиці. Завдяки розміщенню в місцях найбільшого скупчення людей (наприклад, на зупинках громадського транспорту, базарах, наземних і підземних пішохідних переходах і т.п.), інформація впливає на тисячі відвідувачів на день, примушуючи їх звертати свою увагу на рекламовані товари, послуги, акції. Пристрій для аудіовідтворення рекламної та/або довідкової інформації призначено для оперативного і своєчасного розповсюдження і доведення до відвідувачів публічних місць динамічно змінюваної інформації рекламно-довідкового та іншого характеру. Зрозуміло, що можливі й інші варіанти реалізації пристрою, не виходячи за межі суті даної корисної моделі, тому представлений пристрій не обмежується представленими варіантами конкретного виконання, які слугують тільки для кращого розуміння корисної моделі, та обсяг прав закріплюється прикладеною формулою корисної моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для аудіовідтворення рекламної та/або довідкової інформації, який містить: - корпус, обладнаний кріпленням, що забезпечує можливість приєднання до несучої поверхні, - принаймні один гучномовець, - засіб аудіовідтворення інформації, що включає: блок прийому та зберігання інформації, який містить засіб бездротового зв'язку та засіб для зберігання інформації, блок обробки і перетворення інформації, та звуковий підсилювач, - блок живлення компонентів пристрою. 2. Пристрій за п. 1, який відрізняється тим, що блок живлення обладнаний акумуляторною батареєю. 3. Пристрій за п. 1, який відрізняється тим, що блок живлення під'єднаний до зовнішнього джерела струму. 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що засіб бездротового зв'язку являє собою контролер бездротового зв'язку системи Wi-Fi, Bluetooth, CDMA, 3G або 4G. 5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що блок прийому та зберігання інформації додатково оснащений контролером читання карт пам'яті та контролером мережі Internet. 6. Пристрій за п. 5, який відрізняється тим, що джерелом інформації служать карти пам'яті формату SD або формату miniSD, або формату microSD, або формату MS, або формату М2. 7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що корпус додатково оснащений портом USB, а блок прийому та зберігання інформації додатково оснащений контролером читання карт пам'яті, підключених у порт USB. 8. Пристрій за будь-яким з пп. 1-7, який відрізняється тим, що корпус додатково має перфорацію, за якою розташований гучномовець. 9. Пристрій за п. 7, який відрізняється тим, що гучномовець, підключений до порту USB та розташований за межами корпусу. 10. Пристрій за будь-яким з пп. 1-9, який відрізняється тим, що додатково оснащений модулем присутності. 11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що додатково оснащений засобом синхронізації з роботою світлофору. 12. Пристрій за будь-яким з пп. 1-11, який відрізняється тим, що додатково оснащений засобом дистанційного керування з контролером дистанційного керування. 13. Пристрій за будь-яким з пп. 1-12, який відрізняється тим, що додатково оснащений шумоміром. 4 UA 72849 U 14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що корпус виконаний з пластичного матеріалу, що стійкий при температурах від -50 до +70 °C. 15. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що корпус виконаний з комбінації металевого і пластикового матеріалу. 5 UA 72849 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
