Пристрій відображення рекламної інформації

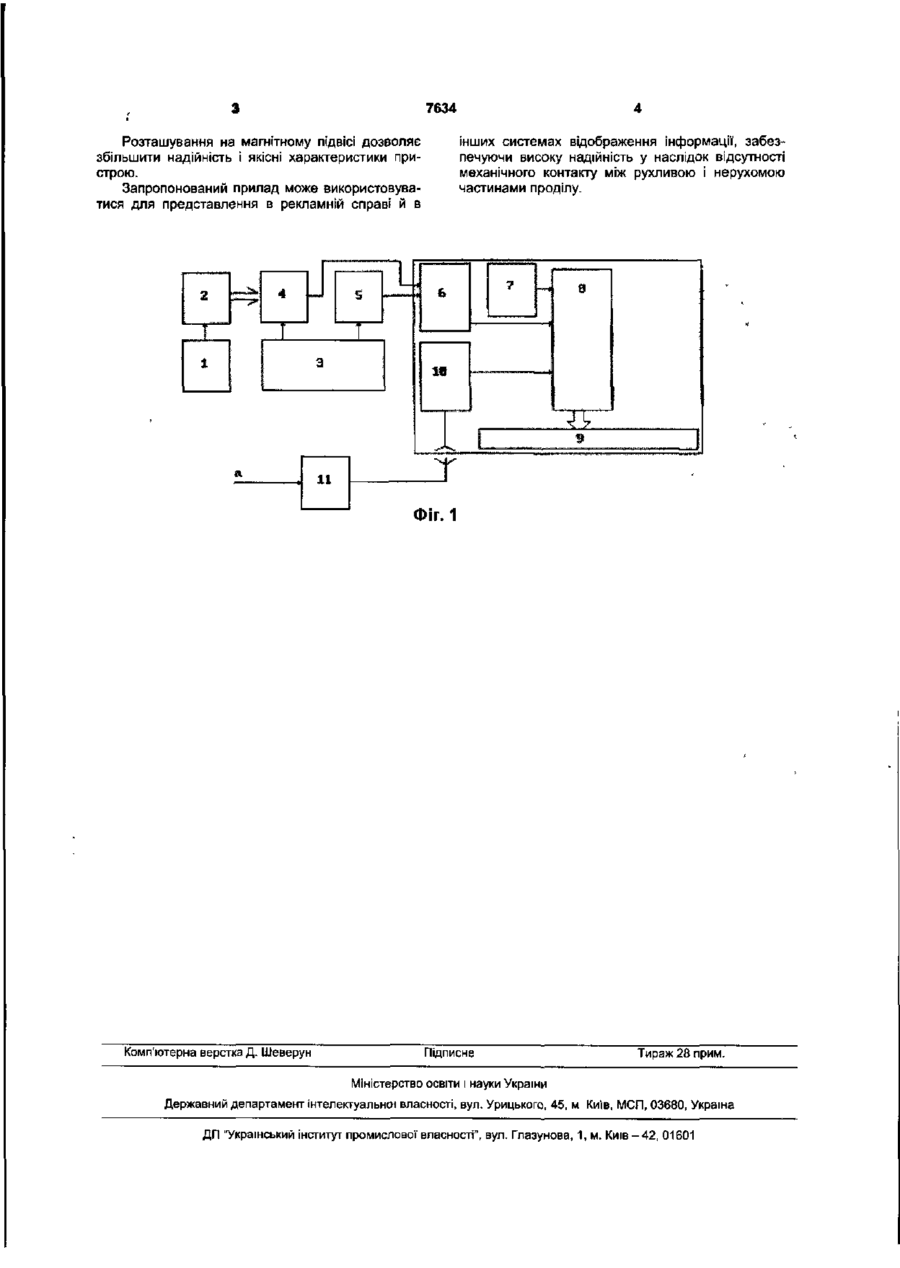

Пристрій відображення рекламної Інформації, що містить набір світловипромінювачів, розташованих на обертових кронштейнах, конструктивно зв'язаних із пристроєм розгорнення, що складається з електронного блока, пристрою зв'язку й обертального приводу, який відрізняється тим, що набір світловипромінювачів, розташованих на обертових кронштейнах, конструктивно зв'язаних із пристроєм розгорнення, встановлено на магнітному підвісі, що забезпечує обертальний рух конструкції І передачу енергії від стаціонарної до рухомої частини пристрою. Корисна модель призначена для відображення рекламної Інформації. Відомо пристрій для відображення інформації в просторі за допомогою світловипромінювачей [патент 2159962 - прототип], пристрій містить корпус, обертаючій двигун з валом, обертаючій блок індикації, вміщаючий світло випромінювачі, по меншій мірі один кронштейн кріплення світловипромінювачей, блок керування випромінюванням світловипромінювачей, маючий розділенні схеми керування для кожного світло випромінювача і блок живлення. Однак цей прилад має низьку надійність через наявність механічних зв'язків у електродвигуні, що зношуються. Задачею корисної моделі є створення пристрою відображення рекламної інформації в якому за рахунок конструктивних особливостей було б можливо збільшити надійність і якісні характеристики пристрою. Це досягається тим, що корисна модель містить набір світловипромінювачей, розташованих на обертових кронштейнах, конструктивно зв'язаних із пристроєм розгорнення, що складається з електронного блоку, пристрою зв'язку й обертального приводу, встановлено на магнітному ПІДВІСІ, що забезпечує обертальний рух конструкції і передачу енергії від стаціонарної до рухливої частини пристрою. На Фіг.1 приведений пристрій для відображення рекламної інформації. Пристрій відображення рекламної інформації складається з1 1. - блок живлення магнітного підвісу розташований в статичної частини системи, 2. магнітний підвіс з'єднуючий рухливу і статичну частини системи, 3. - первинний блок живлення встановлений в статичній частині системи, 4, 5 пристрій передачі енергії об'єднаний з магнітним підвісом, 6. - вторинний блок живлення розташований в рухливій частині системи, 7. - синхронізатор, 8. - електронний блок розташований в рухливій частині системи, 9. - блок світло випромінювачів розташований на електронному блоці, 10. - приймач капала в електронному блоці, 11. - передавач канала Прилад працює в такий спосіб За рахунок дії" магнітного підвісу 2 рухлива система приладу приводиться в рух без механічного контакту зі стаціонарною частиною. Передана спеціальними засобами магнітного підвісу 2, наприклад додатковою обмоткою, енергія перетворюється електронним блоком 8 рухливої частини в послідовність імпульсів керування світловипромінювачами відповідно до програми, що міститься в електронному блоці чи передається до електронного блоку 8 зі стаціонарної частини будь-яким безконтактним методом. Послідовність спалахів світловипромінювачів за рахунок стробоскопічного ефекту формує необхідне зображення СО (О з 7634 інших системах відображення інформації, забезпечуючи високу надійність у наслідок відсутності механічного контакту між рухливою і нерухомою частинами проділу. Розташування на магнітному підвісі дозволяє збільшити надійність і якісні характеристики пристрою. Запропонований прилад може використовуватися для представлення в рекламній справі й в 11 Фіг. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
