Пачка для тютюнових виробів

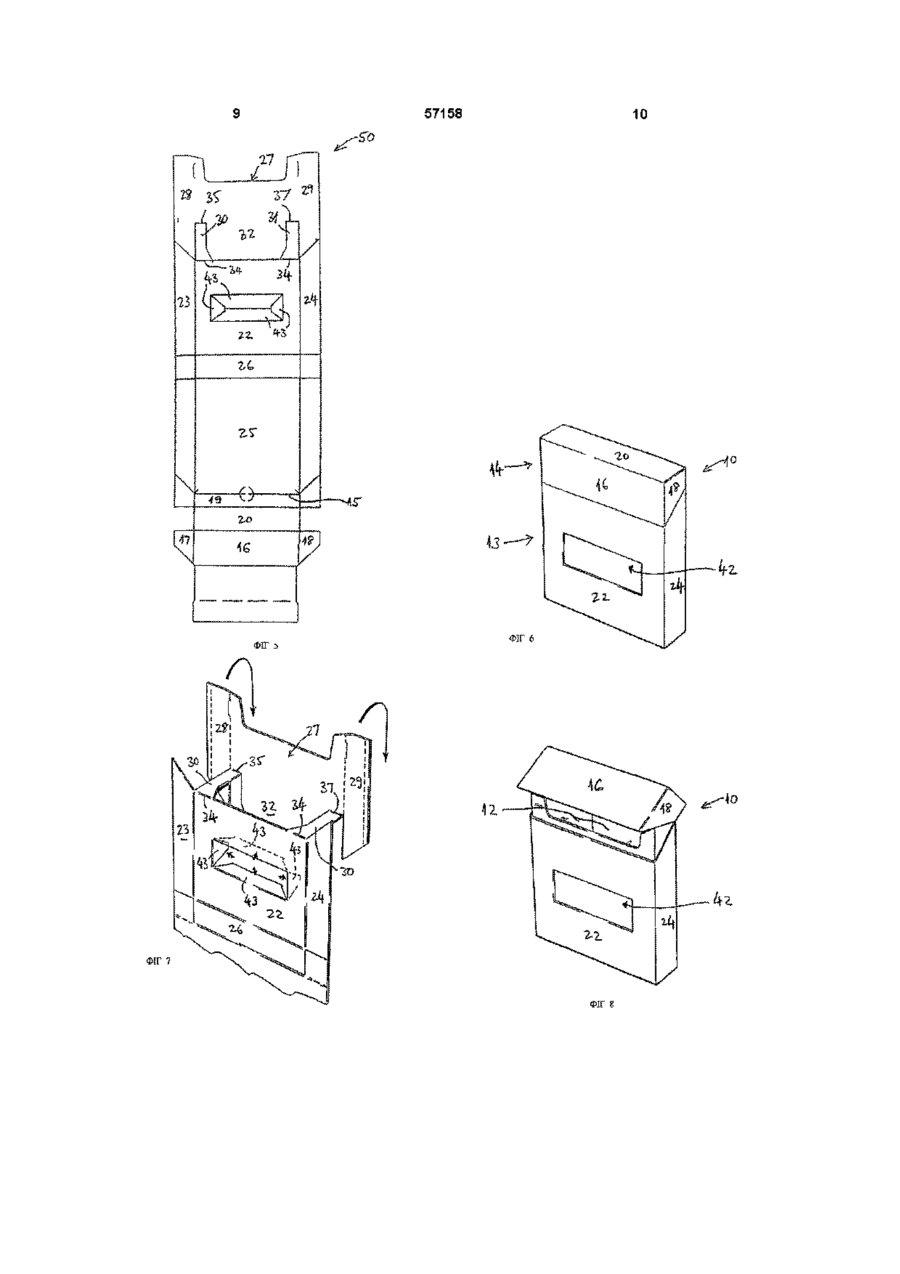

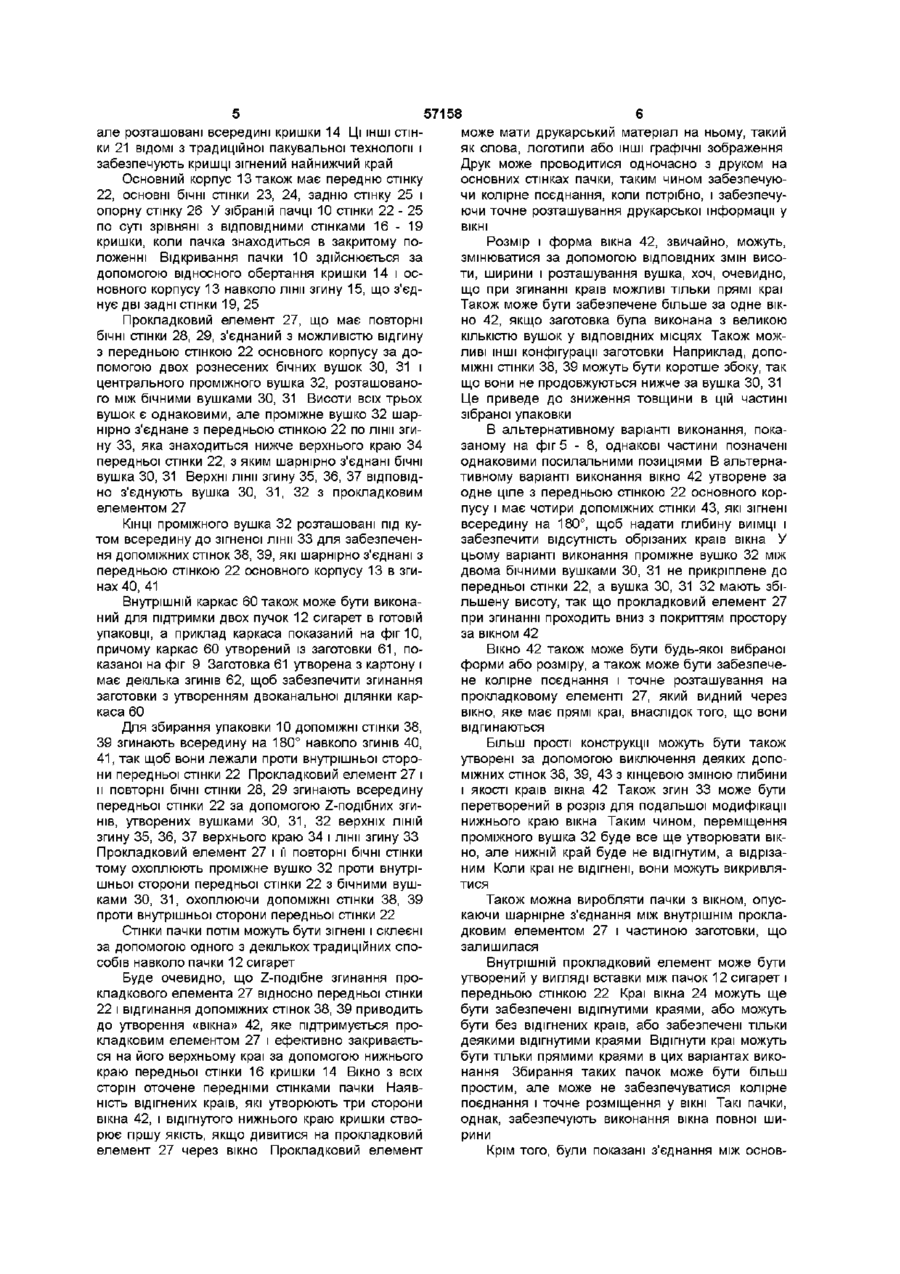

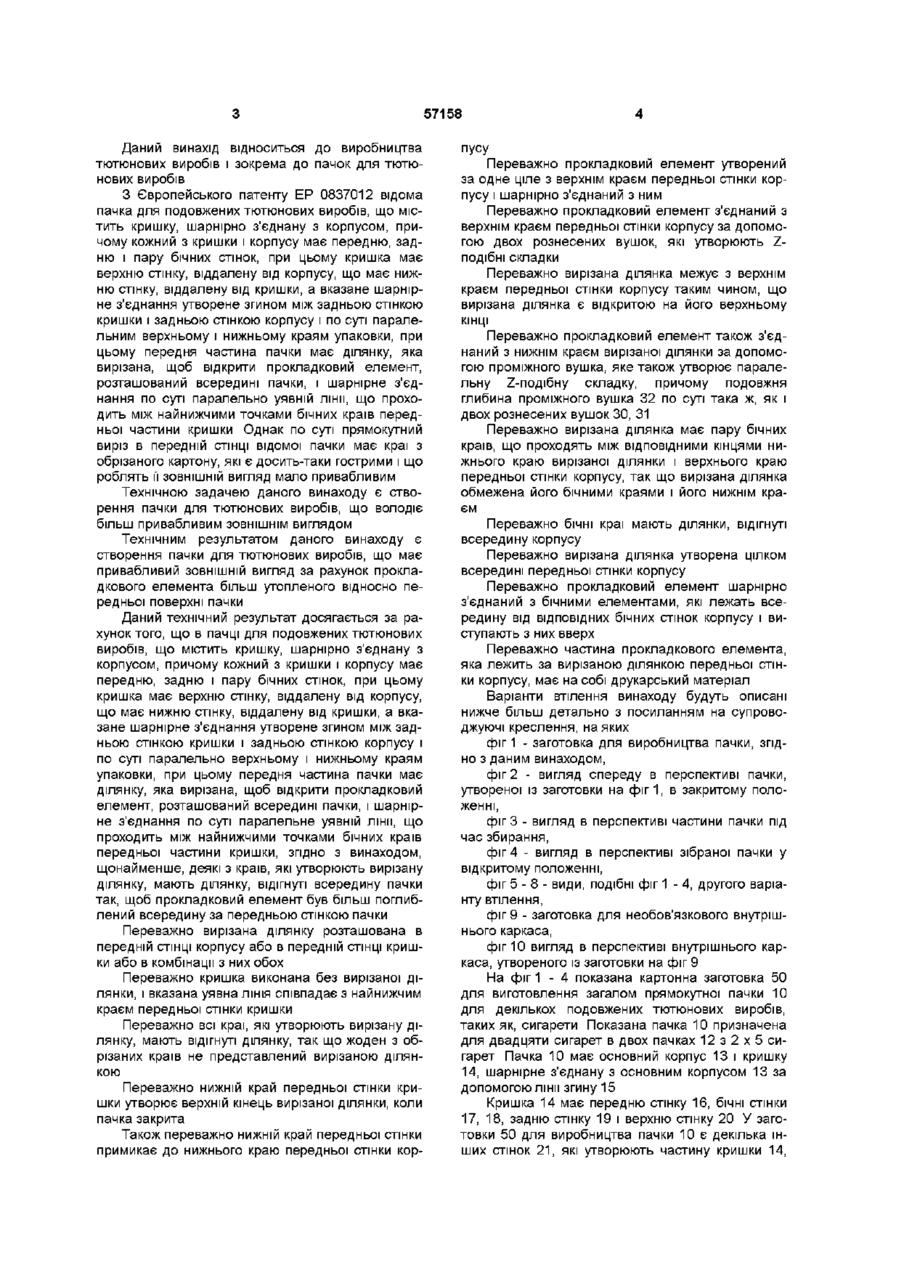

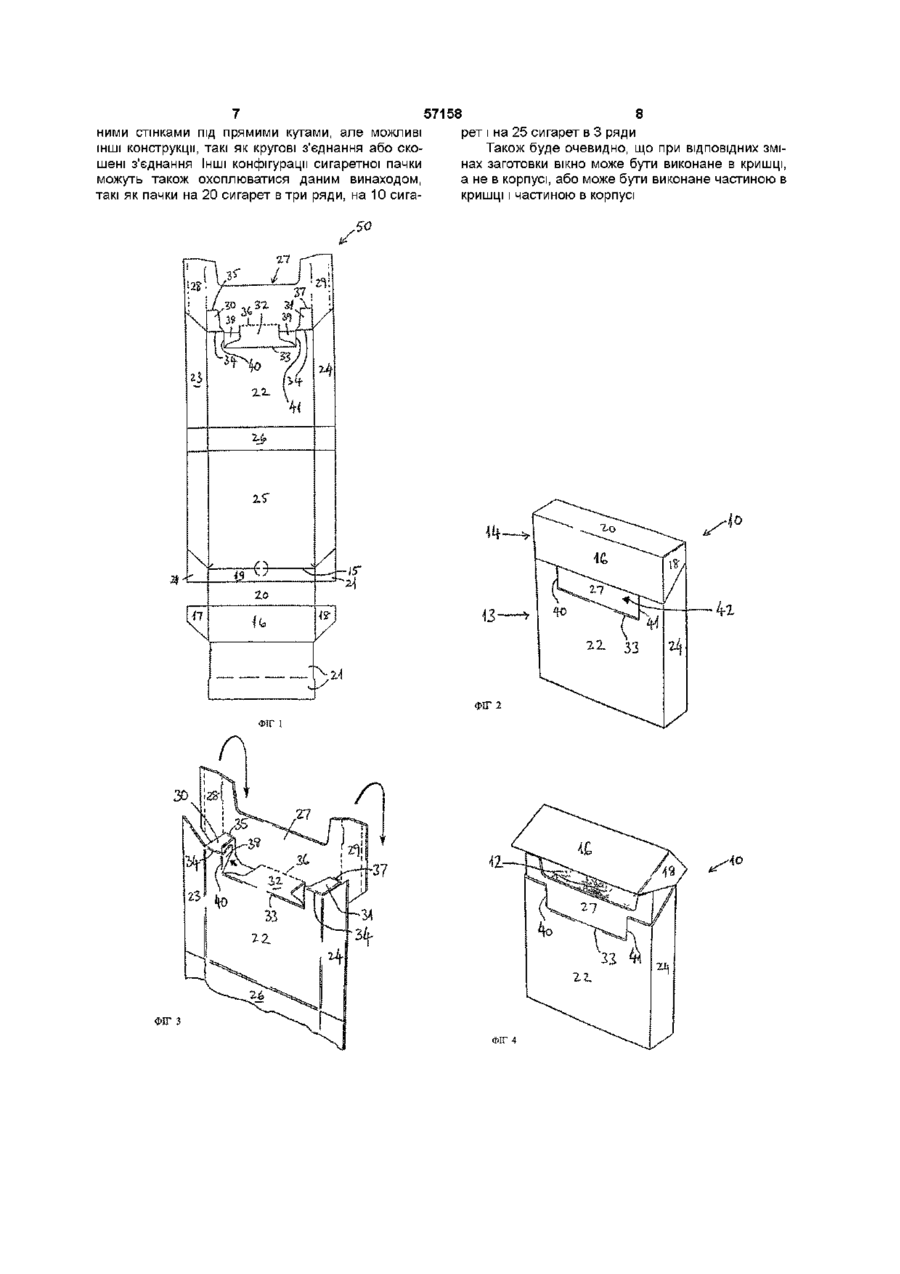

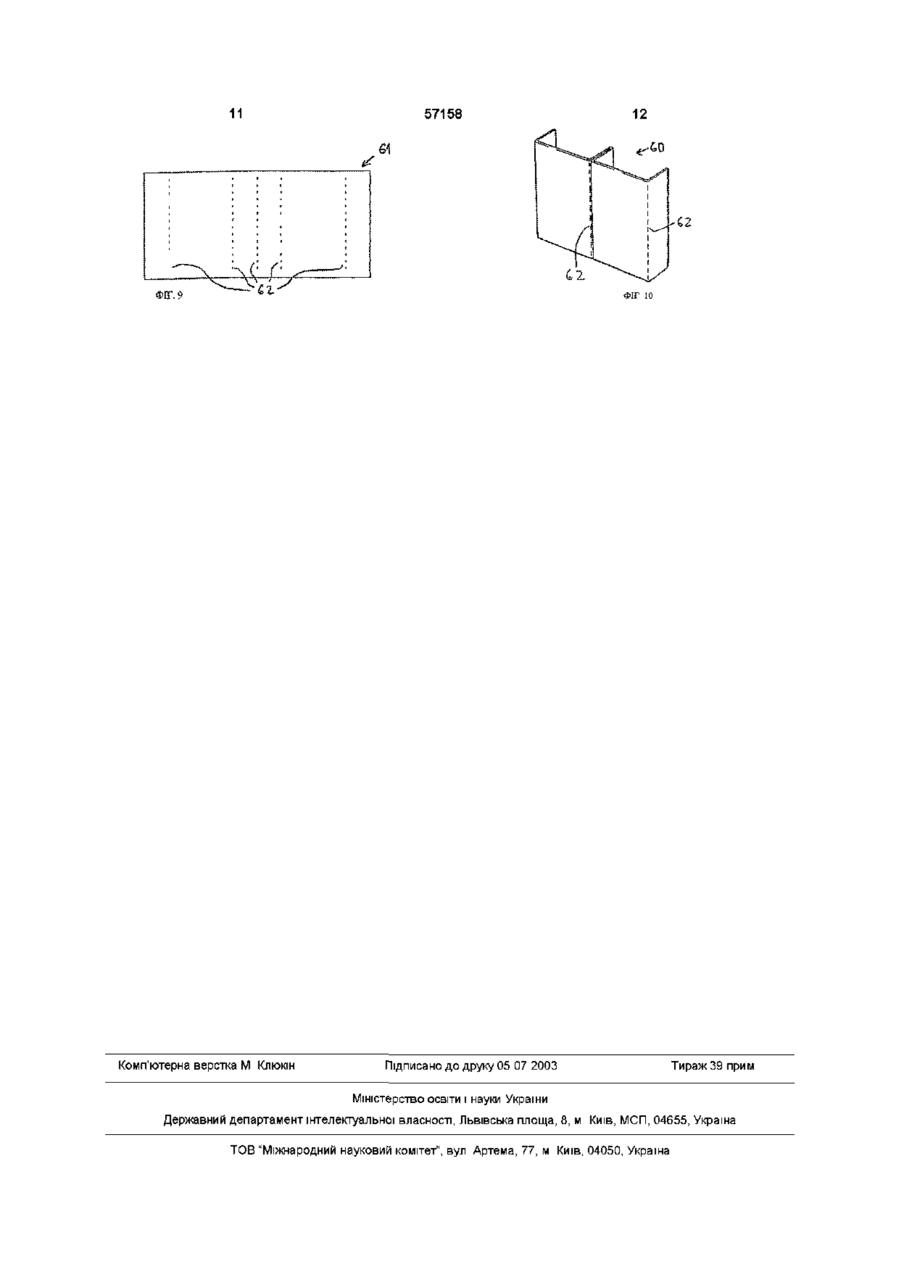

1 Пачка для подовжених тютюнових виробів, що містить кришку, шарнірно з'єднану з корпусом, причому і кришка, і корпус, кожний, має передню, задню і пару бічних стінок, при цьому кришка має верхню стінку, віддалену від корпусу, що має нижню стінку, віддалену від кришки, а вказане шарнірне з'єднання утворене згином між задньою стінкою кришки і задньою стінкою корпусу і по суті паралельним верхньому й нижньому краям упаковки, при цьому передня частина упаковки має ділянку, яка вирізана, щоб відкрити прокладковий елемент, розташований всередині пачки, і шарнірне з'єднання також по суті паралельне уявній лінії, що проходить між найнижчими точками бічних країв передньої частини кришки, яка відрізняється тим, що, щонайменше, деякі з країв, які утворюють вирізану ділянку, мають ділянки, які відігнуті всередину пачки так, щоб прокладковий елемент був більш заглиблений всередину за передньою стінкою пачки 2 Пачка за п 1, яка відрізняється тим, що вирізана ділянка, розташована в передній СТІНЦІ корпусу або в передній СТІНЦІ кришки або в комбінації 3 них обох 3 Пачка за п 2, яка відрізняється тим, що кришка виконана без вирізаної ділянки, і вказана уявна ЛІНІЯ співпадає з найнижчим краєм передньої стінки кришки 4 Пачка за п 3, яка відрізняється тим, що всі краї, які утворюють вирізану ділянку, мають відігнуті ділянки так, щоб ні один з обрізаних країв не був представлений вирізаною ділянкою 5 Пачка за будь-яким з пп 1-4, яка відрізняється тим, що нижній край передньої стінки кришки утворює верхній кінець вирізаної ділянки, коли пачка закрита 6 Пачка за п 5, яка відрізняється тим, що нижній край передньої стінки примикає до нижнього краю передньої стінки корпуса 7 Пачка за п 6, яка відрізняється тим, що прокладковий елемент утворений за одне ціле з верхнім краєм передньої стінки корпусу і шарнірно з'єднаний з ним 8 Пачка за п 7, яка відрізняється тим, що прокладковий елемент з'єднаний з верхнім краєм передньої стінки корпусу за допомогою двох рознесених вушок, які утворюють Z-подібні складки 9 Пачка за п 8, яка відрізняється тим, що вирізана ділянка межує з верхнім краєм передньої стінки корпусу, так що вирізана ділянка є відкритою на його верхньому КІНЦІ 10 Пачка за п 9, яка відрізняється тим, що прокладковий елемент також з'єднаний з нижнім краєм вирізаної ділянки за допомогою проміжного вушка, яке також утворює паралельну Z-подібну складку, причому подовжня глибина проміжного вушка по суті така ж, як і двох рознесених вушок 11 Пачка за п 10, яка відрізняється тим, що вирізана ділянка має пару бічних країв, що проходять між ВІДПОВІДНИМИ кінцями нижнього краю вирізаної ділянки і верхнього краю передньої стінки корпусу, так що вирізана ділянка обмежена його бічними краями і його нижнім краєм 12 Пачка за п 11, яка відрізняється тим, що бічні краї мають ділянки, відігнуті всередину корпусу 13 Пачка за будь-яким з пп 1-4, яка відрізняється тим, що вирізана ділянка утворена цілком усередині передньої стінки корпусу 14 Пачка за будь-яким з пп 1-13, яка відрізняється тим, що прокладковий елемент шарнірно з'єднаний з бічними елементами, які лежать всередині від ВІДПОВІДНИХ бічних стінок корпусу і виступають з них уверх 15 Пачка за будь-яким з пп 1-14, яка відрізняється тим, що частина прокладкового елемента, яка лежить за вирізаною ділянкою передньої стінки корпусу, має на собі друкарський матеріал О 00 ю 1 ю 57158 Даний винахід відноситься до виробництва тютюнових виробів і зокрема до пачок для тютюнових виробів З Європейського патенту ЕР 0837012 відома пачка для подовжених тютюнових виробів, що містить кришку, шарнірно з'єднану з корпусом, причому кожний з кришки і корпусу має передню, задню і пару бічних стінок, при цьому кришка має верхню стінку, віддалену від корпусу, що має нижню стінку, віддалену від кришки, а вказане шарнірне з'єднання утворене згином між задньою стінкою кришки і задньою стінкою корпусу і по суті паралельним верхньому і нижньому краям упаковки, при цьому передня частина пачки має ділянку, яка вирізана, щоб відкрити прокладковий елемент, розташований всередині пачки, і шарнірне з'єднання по суті паралельно уявній лінії, що проходить між найнижчими точками бічних країв передньої частини кришки Однак по суті прямокутний виріз в передній СТІНЦІ відомої пачки має краї з обрізаного картону, які є досить-таки гострими і що роблять її ЗОВНІШНІЙ вигляд мало привабливим Технічною задачею даного винаходу є створення пачки для тютюнових виробів, що володіє більш привабливим ЗОВНІШНІМ ВИГЛЯДОМ Технічним результатом даного винаходу є створення пачки для тютюнових виробів, що має привабливий ЗОВНІШНІЙ вигляд за рахунок прокладкового елемента більш утопленого відносно передньої поверхні пачки Даний технічний результат досягається за рахунок того, що в пачці для подовжених тютюнових виробів, що містить кришку, шарнірно з'єднану з корпусом, причому кожний з кришки і корпусу має передню, задню і пару бічних стінок, при цьому кришка має верхню стінку, віддалену від корпусу, що має нижню стінку, віддалену від кришки, а вказане шарнірне з'єднання утворене згином між задньою стінкою кришки і задньою стінкою корпусу і по суті паралельно верхньому і нижньому краям упаковки, при цьому передня частина пачки має ділянку, яка вирізана, щоб відкрити прокладковий елемент, розташований всередині пачки, і шарнірне з'єднання по суті паралельне уявній лінії, що проходить між найнижчими точками бічних країв передньої частини кришки, згідно з винаходом, щонайменше, деякі з країв, які утворюють вирізану ділянку, мають ділянку, відігнуті всередину пачки так, щоб прокладковий елемент був більш поглиблений всередину за передньою стінкою пачки Переважно вирізана ділянку розташована в передній СТІНЦІ корпусу або в передній СТІНЦІ кришки або в комбінації з них обох Переважно кришка виконана без вирізаної ділянки, і вказана уявна ЛІНІЯ співпадає з найнижчим краєм передньої стінки кришки Переважно всі краї, які утворюють вирізану ділянку, мають відігнуті ділянку, так що жоден з обрізаних країв не представлений вирізаною ділянкою Переважно нижній край передньої стінки кришки утворює верхній кінець вирізаної ділянки, коли пачка закрита Також переважно нижній край передньої стінки примикає до нижнього краю передньої стінки кор пусу Переважно прокладковий елемент утворений за одне ціле з верхнім краєм передньої стінки корпусу і шарнірно з'єднаний з ним Переважно прокладковий елемент з'єднаний з верхнім краєм передньої стінки корпусу за допомогою двох рознесених вушок, які утворюють Zподібні складки Переважно вирізана ділянка межує з верхнім краєм передньої стінки корпусу таким чином, що вирізана ділянка є відкритою на його верхньому КІНЦІ Переважно прокладковий елемент також з'єднаний з нижнім краєм вирізаної ділянки за допомогою проміжного вушка, яке також утворює паралельну Z-подібну складку, причому подовжня глибина проміжного вушка 32 по суті така ж, як і двох рознесених вушок ЗО, 31 Переважно вирізана ділянка має пару бічних країв, що проходять між ВІДПОВІДНИМИ КІНЦЯМИ НИ ЖНЬОГО краю вирізаної ділянки і верхнього краю передньої стінки корпусу, так що вирізана ділянка обмежена його бічними краями і його нижнім краєм Переважно бічні краї мають ділянки, відігнуті всередину корпусу Переважно вирізана ділянка утворена цілком всередині передньої стінки корпусу Переважно прокладковий елемент шарнірно з'єднаний з бічними елементами, які лежать всередину від ВІДПОВІДНИХ бічних стінок корпусу і виступають з них вверх Переважно частина прокладкового елемента, яка лежить за вирізаною ділянкою передньої стінки корпусу, має на собі друкарський матеріал Варіанти втілення винаходу будуть описані нижче більш детально з посиланням на супроводжуючі креслення, на яких фіг 1 - заготовка для виробництва пачки, згідно з даним винаходом, фіг 2 - вигляд спереду в перспективі пачки, утвореної із заготовки на фіг1, в закритому положенні, фіг 3 - вигляд в перспективі частини пачки під час збирання, фіг 4 - вигляд в перспективі зібраної пачки у відкритому положенні, фіг 5 - 8 - види, подібні фіг 1 - 4, другого варіанту втілення, фіг 9 - заготовка для необов'язкового внутрішнього каркаса, фіг 10 вигляд в перспективі внутрішнього каркаса, утвореного із заготовки на фіг 9 На фіг 1 - 4 показана картонна заготовка 50 для виготовлення загалом прямокутної пачки 10 для декількох подовжених тютюнових виробів, таких як, сигарети Показана пачка 10 призначена для двадцяти сигарет в двох пачках 12 з 2 х 5 сигарет Пачка 10 має основний корпус 13 і кришку 14, шарнірне з'єднану з основним корпусом 13 за допомогою лінії згину 15 Кришка 14 має передню стінку 16, бічні стінки 17, 18, задню стінку 19 і верхню стінку 20 У заготовки 50 для виробництва пачки 10 є декілька інших стінок 21, які утворюють частину кришки 14, 57158 але розташовані всередині кришки 14 Ці ІНШІ СТІНКИ 21 ВІДОМІ з традиційної пакувальної технології і забезпечують кришці зігнений найнижчий край Основний корпус 13 також має передню стінку 22, основні бічні стінки 23, 24, задню стінку 25 і опорну стінку 26 У зібраній пачці 10 стінки 22 - 25 по суті зрівняні з ВІДПОВІДНИМИ стінками 16 - 19 кришки, коли пачка знаходиться в закритому положенні Відкривання пачки 10 здійснюється за допомогою відносного обертання кришки 14 і основного корпусу 13 навколо лінії згину 15, що з'єднує дві задні стінки 19, 25 Прокладковий елемент 27, що має повторні бічні стінки 28, 29, з'єднаний з можливістю відгину з передньою стінкою 22 основного корпусу за допомогою двох рознесених бічних вушок ЗО, 31 і центрального проміжного вушка 32, розташованого між бічними вушками ЗО, 31 Висоти всіх трьох вушок є однаковими, але проміжне вушко 32 шарнірно з'єднане з передньою стінкою 22 по лінії згину 33, яка знаходиться нижче верхнього краю 34 передньої стінки 22, з яким шарнірно з'єднані бічні вушка ЗО, 31 Верхні лінії згину 35, 36, 37 ВІДПОВІДНО з'єднують вушка ЗО, 3 1 , 32 з прокладковим елементом 27 КІНЦІ проміжного вушка 32 розташовані під кутом всередину до зігненої лінії 33 для забезпечення допоміжних стінок 38, 39, які шарнірно з'єднані з передньою стінкою 22 основного корпусу 13 в згинах 40, 41 Внутрішній каркас 60 також може бути виконаний для підтримки двох пучок 12 сигарет в готовій упаковці, а приклад каркаса показаний на фіг 10, причому каркас 60 утворений із заготовки 6 1 , показаної на фіг 9 Заготовка 61 утворена з картону і має декілька згинів 62, щоб забезпечити згинання заготовки з утворенням двоканальної ділянки каркаса 60 Для збирання упаковки 10 ДОПОМІЖНІ СТІНКИ 38, 39 згинають всередину на 180° навколо згинів 40, 41, так щоб вони лежали проти внутрішньої сторони передньої стінки 22 Прокладковий елемент 27 і и повторні бічні стінки 28, 29 згинають всередину передньої стінки 22 за допомогою Z-подібних згинів, утворених вушками ЗО, 3 1 , 32 верхніх ЛІНІЙ згину 35, 36, 37 верхнього краю 34 і лінії згину 33 Прокладковий елемент 27 і її повторні бічні стінки тому охоплюють проміжне вушко 32 проти внутрішньої сторони передньої стінки 22 з бічними вушками ЗО, 3 1 , охоплюючи ДОПОМІЖНІ стінки 38, 39 проти внутрішньої сторони передньої стінки 22 Стінки пачки потім можуть бути зігнені і склеєні за допомогою одного з декількох традиційних способів навколо пачки 12 сигарет Буде очевидно, що Z-подібне згинання прокладкового елемента 27 відносно передньої стінки 22 і відгинання допоміжних стінок 38, 39 приводить до утворення «вікна» 42, яке підтримується прокладковим елементом 27 і ефективно закривається на його верхньому краї за допомогою нижнього краю передньої стінки 16 кришки 14 Вікно з всіх сторін оточене передніми стінками пачки Наявність відігнених країв, які утворюють три сторони вікна 42, і відігнутого нижнього краю кришки створює гіршу якість, якщо дивитися на прокладковий елемент 27 через вікно Прокладковий елемент може мати друкарський матеріал на ньому, такий як слова, логотипи або ІНШІ графічні зображення Друк може проводитися одночасно з друком на основних стінках пачки, таким чином забезпечуючи колірне поєднання, коли потрібно, і забезпечуючи точне розташування друкарської інформації у ВІКНІ Розмір і форма вікна 42, звичайно, можуть, змінюватися за допомогою ВІДПОВІДНИХ ЗМІН ВИСО ТИ, ширини і розташування вушка, хоч, очевидно, що при згинанні країв можливі тільки прямі краї Також може бути забезпечене більше за одне вікно 42, якщо заготовка була виконана з великою КІЛЬКІСТЮ вушок у ВІДПОВІДНИХ місцях Також можливі ІНШІ конфігурації заготовки Наприклад, ДОПОМІЖНІ СТІНКИ 38, 39 можуть бути коротше збоку, так що вони не продовжуються нижче за вушка ЗО, 31 Це приведе до зниження товщини в цій частині зібраної упаковки В альтернативному варіанті виконання, показаному на фіг 5 - 8, однакові частини позначені однаковими посилальними позиціями В альтернативному варіанті виконання вікно 42 утворене за одне ціле з передньою стінкою 22 основного корпусу і має чотири допоміжних стінки 43, які зігнені всередину на 180°, щоб надати глибину виїмці і забезпечити відсутність обрізаних країв вікна У цьому варіанті виконання проміжне вушко 32 між двома бічними вушками ЗО, 31 не прикріплене до передньої стінки 22, а вушка ЗО, 31 32 мають збільшену висоту, так що прокладковий елемент 27 при згинанні проходить вниз з покриттям простору за вікном 42 Вікно 42 також може бути будь-якої вибраної форми або розміру, а також може бути забезпечене колірне поєднання і точне розташування на прокладковому елементі 27, який видний через вікно, яке має прямі краї, внаслідок того, що вони відгинаються Більш прості конструкції можуть бути також утворені за допомогою виключення деяких допоміжних стінок 38, 39, 43 з кінцевою зміною глибини і якості країв вікна 42 Також згин 33 може бути перетворений в розріз для подальшої модифікації нижнього краю вікна Таким чином, переміщення проміжного вушка 32 буде все ще утворювати вікно, але нижній край буде не відігнутим, а відрізаним Коли краї не відігнені, вони можуть викривлятися Також можна виробляти пачки з вікном, опускаючи шарнірне з'єднання між внутрішнім прокладковим елементом 27 і частиною заготовки, що залишилася Внутрішній прокладковий елемент може бути утворений у вигляді вставки між пачок 12 сигарет і передньою стінкою 22 Краї вікна 24 можуть ще бути забезпечені відігнутими краями, або можуть бути без відігнених країв, або забезпечені тільки деякими відігнутими краями Відігнути краї можуть бути тільки прямими краями в цих варіантах виконання Збирання таких пачок може бути більш простим, але може не забезпечуватися колірне поєднання і точне розміщення у ВІКНІ Такі пачки, однак, забезпечують виконання вікна повної ширини Крім того, були показані з'єднання між основ 57158 ними стінками під прямими кутами, але можливі ІНШІ конструкції, такі як кругові з'єднання або скошені з'єднання Інші конфігурації сигаретної пачки можуть також охоплюватися даним винаходом, такі як пачки на 20 сигарет втри ряди, на 10 сига 8 рет і на 25 сигарет в 3 ряди Також буде очевидно, що при ВІДПОВІДНИХ змінах заготовки вікно може бути виконане в кришці, а не в корпусі, або може бути виконане частиною в кришці і частиною в корпусі Щ—^ ФІГ 2 ^ ФІГ З 57158 10 fr ФІГ а ФІГ kz ФІГ 7 11 57158 12 42. Комп'ютерна верстка М Клюкш Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
