Рейковий пристрій для установок підземного видобування

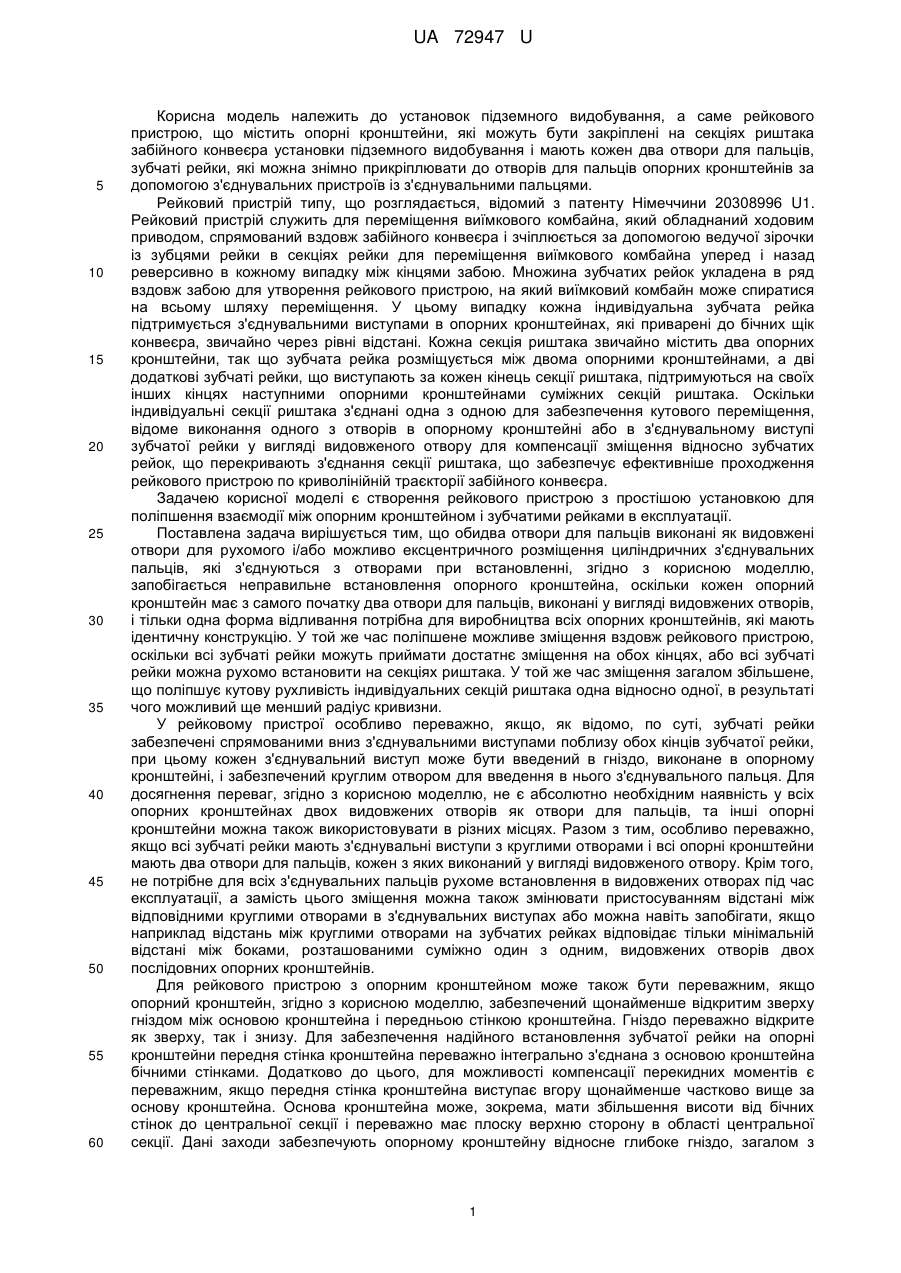

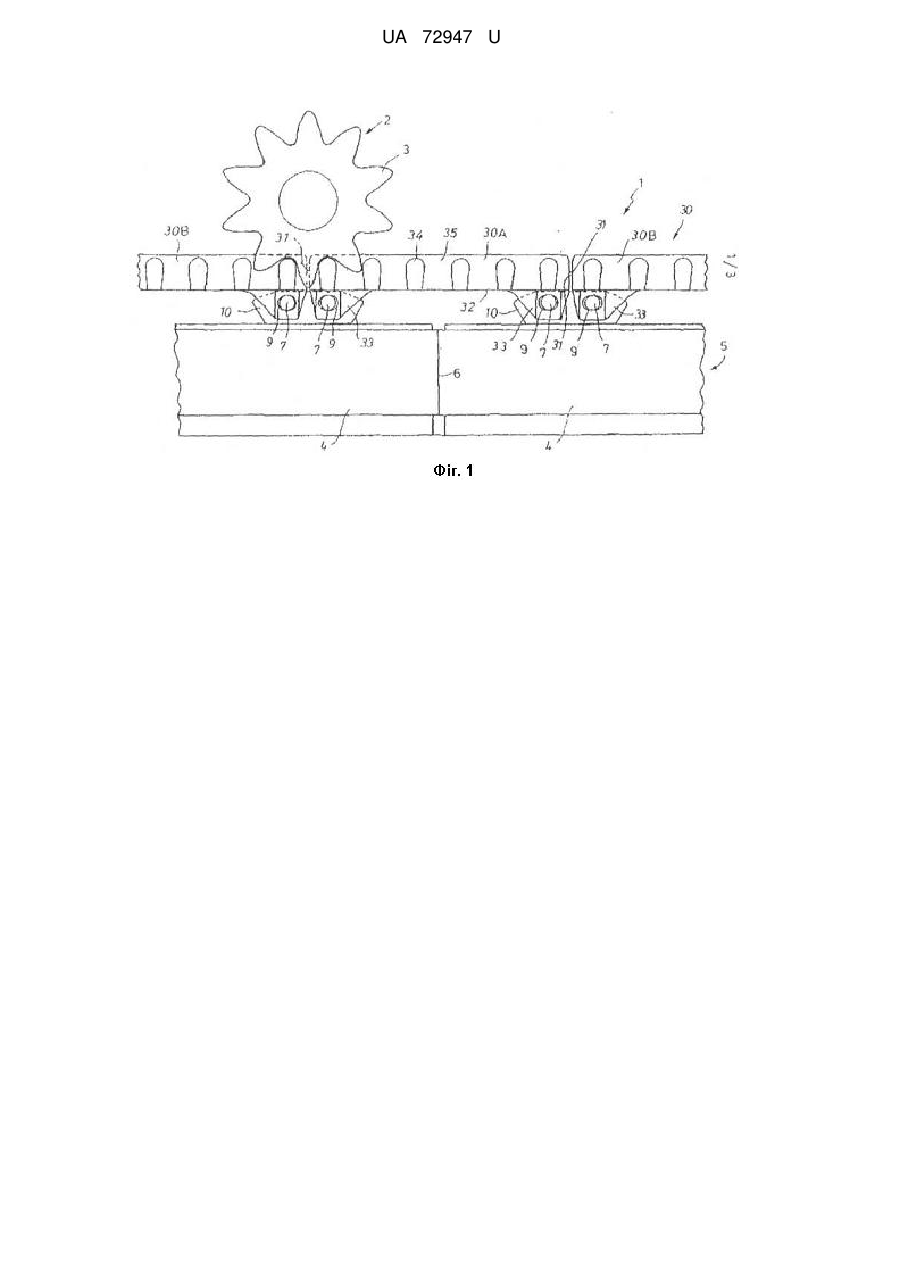

Реферат: Корисна модель стосується рейкового пристрою 1 для установок підземного видобування, що містить опорні кронштейни 10, які прикріплюються на секціях 4 риштака забійного конвеєра, які мають два отвори 9 для пальців, і зубчаті рейки 30A, 30В, що знімно прикріплюються до отворів 9 суміжних опорних кронштейнів 10 з'єднувальними пристроями, що мають з'єднувальні пальці 7. Для конструктивного виконання рейкового пристрою і опорних кронштейнів з простішою установкою і для поліпшення взаємодії між опорним кронштейном і зубчатими рейками при експлуатації обидва отвори для пальців виконані як видовжені отвори 9 для розміщення з'єднувальних пальців 7. UA 72947 U (33) Код держави-учасниці DE UA 72947 U UA 72947 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок підземного видобування, а саме рейкового пристрою, що містить опорні кронштейни, які можуть бути закріплені на секціях риштака забійного конвеєра установки підземного видобування і мають кожен два отвори для пальців, зубчаті рейки, які можна знімно прикріплювати до отворів для пальців опорних кронштейнів за допомогою з'єднувальних пристроїв із з'єднувальними пальцями. Рейковий пристрій типу, що розглядається, відомий з патенту Німеччини 20308996 U1. Рейковий пристрій служить для переміщення виїмкового комбайна, який обладнаний ходовим приводом, спрямований вздовж забійного конвеєра і зчіплюється за допомогою ведучої зірочки із зубцями рейки в секціях рейки для переміщення виїмкового комбайна уперед і назад реверсивно в кожному випадку між кінцями забою. Множина зубчатих рейок укладена в ряд вздовж забою для утворення рейкового пристрою, на який виїмковий комбайн може спиратися на всьому шляху переміщення. У цьому випадку кожна індивідуальна зубчата рейка підтримується з'єднувальними виступами в опорних кронштейнах, які приварені до бічних щік конвеєра, звичайно через рівні відстані. Кожна секція риштака звичайно містить два опорних кронштейни, так що зубчата рейка розміщується між двома опорними кронштейнами, а дві додаткові зубчаті рейки, що виступають за кожен кінець секції риштака, підтримуються на своїх інших кінцях наступними опорними кронштейнами суміжних секцій риштака. Оскільки індивідуальні секції риштака з'єднані одна з одною для забезпечення кутового переміщення, відоме виконання одного з отворів в опорному кронштейні або в з'єднувальному виступі зубчатої рейки у вигляді видовженого отвору для компенсації зміщення відносно зубчатих рейок, що перекривають з'єднання секції риштака, що забезпечує ефективніше проходження рейкового пристрою по криволінійній траєкторії забійного конвеєра. Задачею корисної моделі є створення рейкового пристрою з простішою установкою для поліпшення взаємодії між опорним кронштейном і зубчатими рейками в експлуатації. Поставлена задача вирішується тим, що обидва отвори для пальців виконані як видовжені отвори для рухомого і/або можливо ексцентричного розміщення циліндричних з'єднувальних пальців, які з'єднуються з отворами при встановленні, згідно з корисною моделлю, запобігається неправильне встановлення опорного кронштейна, оскільки кожен опорний кронштейн має з самого початку два отвори для пальців, виконані у вигляді видовжених отворів, і тільки одна форма відливання потрібна для виробництва всіх опорних кронштейнів, які мають ідентичну конструкцію. У той же час поліпшене можливе зміщення вздовж рейкового пристрою, оскільки всі зубчаті рейки можуть приймати достатнє зміщення на обох кінцях, або всі зубчаті рейки можна рухомо встановити на секціях риштака. У той же час зміщення загалом збільшене, що поліпшує кутову рухливість індивідуальних секцій риштака одна відносно одної, в результаті чого можливий ще менший радіус кривизни. У рейковому пристрої особливо переважно, якщо, як відомо, по суті, зубчаті рейки забезпечені спрямованими вниз з'єднувальними виступами поблизу обох кінців зубчатої рейки, при цьому кожен з'єднувальний виступ може бути введений в гніздо, виконане в опорному кронштейні, і забезпечений круглим отвором для введення в нього з'єднувального пальця. Для досягнення переваг, згідно з корисною моделлю, не є абсолютно необхідним наявність у всіх опорних кронштейнах двох видовжених отворів як отвори для пальців, та інші опорні кронштейни можна також використовувати в різних місцях. Разом з тим, особливо переважно, якщо всі зубчаті рейки мають з'єднувальні виступи з круглими отворами і всі опорні кронштейни мають два отвори для пальців, кожен з яких виконаний у вигляді видовженого отвору. Крім того, не потрібне для всіх з'єднувальних пальців рухоме встановлення в видовжених отворах під час експлуатації, а замість цього зміщення можна також змінювати пристосуванням відстані між відповідними круглими отворами в з'єднувальних виступах або можна навіть запобігати, якщо наприклад відстань між круглими отворами на зубчатих рейках відповідає тільки мінімальній відстані між боками, розташованими суміжно один з одним, видовжених отворів двох послідовних опорних кронштейнів. Для рейкового пристрою з опорним кронштейном може також бути переважним, якщо опорний кронштейн, згідно з корисною моделлю, забезпечений щонайменше відкритим зверху гніздом між основою кронштейна і передньою стінкою кронштейна. Гніздо переважно відкрите як зверху, так і знизу. Для забезпечення надійного встановлення зубчатої рейки на опорні кронштейни передня стінка кронштейна переважно інтегрально з'єднана з основою кронштейна бічними стінками. Додатково до цього, для можливості компенсації перекидних моментів є переважним, якщо передня стінка кронштейна виступає вгору щонайменше частково вище за основу кронштейна. Основа кронштейна може, зокрема, мати збільшення висоти від бічних стінок до центральної секції і переважно має плоску верхню сторону в області центральної секції. Дані заходи забезпечують опорному кронштейну відносне глибоке гніздо, загалом з 1 UA 72947 U 5 10 15 20 25 30 35 40 45 50 55 60 прийнятним використанням матеріалу. Вся основа кронштейна переважно проходить вниз у вигляді виступу, в результаті чого утворюється порожнина під центральною секцією, переважно відкрита позаду і обмежена по сторонах секціями подовження бічних перемичок. Відкривання порожнини позаду забезпечує найбільш просте видалення вставлених циліндричних або з'єднувальних пальців. Додатково до цього розширення опорного кронштейна на центральну секцію, яка виступає назад з початком від гнізда, робить можливим з'єднання опорного кронштейна, конкретно приварювання, позаду безпосередньо до навісного борта або кутка завальної сторони бічної щоки. У найбільш переважній конфігурації виконана проміжна стінка, яка утворює гніздо, що забезпечена видовженими отворами між порожниною і гніздом, і переважно проходить вниз до нижньої частини опорного кронштейна, при цьому поперечна стінка інтегрально виконана на основі між проміжною стінкою і передньою стінкою кронштейна і розташована центрально і під двома видовженими отворами для виконання опорного кронштейна загалом як елемента, що стійкий до крутильних і згинаючих навантажень і має низьку масу. Альтернативно, проміжна стінка може також утворювати задню стінку опорного кронштейна, і можна обійтися без виступаючого подовження. Додаткові переваги і конфігурації рейкового пристрою, згідно з корисною моделлю, виходять з опису переважних варіантів здійснення і креслень, на яких показане наступне. На фіг. 1 схематично показана деталь рейкового пристрою, згідно з корисною моделлю, на частині вигляду збоку забійного конвеєра. На фіг. 2 схематично показаний ізометричний вигляд верхнього кінця бічної щоки секції риштака, що має два опорних кронштейни, з прибраними зубчатими рейками. На фіг. 3 показаний опорний кронштейн на детальному ізометричному вигляді зверху і спереду. На фіг. 4 показаний опорний кронштейн фіг. 3 на ізометричному вигляді знизу і позаду. На фіг. 5 показано в перерізі закріплення рейки на опорному кронштейні з використанням з'єднання пальцем. На фіг. 6 показаний опорний кронштейн в альтернативному прикладі варіанта здійснення на ізометричному вигляді зверху і спереду. На фіг. 1 схематично показана деталь підземного пристрою 1 видобування, зокрема видобування вугілля. Підземний пристрій 1 містить, крім іншого, виїмковий комбайн, схематично на фіг. 1 показана тільки ведуча зірочка 2 ходового приводу комбайну. Зубці 3 ведучої зірочки 2, бічні поверхні яких мають дугоподібне виконання, як в системі зубців з циклоїдальним профілем, входять в зачеплення із зубчатою рейкою 30, що складається з індивідуальних зубчатих рейок 30А, 30В, які закріплені послідовно серед секцій 4 риштака забійного конвеєра 5 (тільки схематично показане). Як відомо, індивідуальні секції 4 риштака з'єднані одна з іншою способом, протидіючим розтягненню, але так, що є рухомими з обмеженим кутом відхилення по горизонталі і вертикалі. Довжина зубчатих рейок 30А, 30В в кожному випадку коротша за довжину індивідуальної секції 4 риштака, причому зубчата рейка 30А перекриває стик 6 секції риштака між двома суміжними секціями 4 риштака, а дві сусідні зубчаті рейки 30В кожна проходять тільки над частиною однієї секції 4 риштака. Зубчата рейка 30А і зубчата рейка 30В кожна, мають жорстку підтримуючу планку 35, несучі зубці 34 рейки, і дані підтримуючі планки 35 забезпечені спрямованими вниз жорсткими з'єднувальними виступами 33, які жорстко скріплюють обидва кінці 31 рейок під нижньою стороною 32 і закріплені за допомогою циліндричних з'єднувальних пальців 7 в опорних кронштейнах 10, в свою чергу, прикріплених, переважно приварених, до секції 4 риштака. Як показано на фіг. 1, опорний кронштейн 10 для з'єднання пальцями із з'єднувальним виступом 33 на зубчатій рейці 30А і також із з'єднувальним виступом 33 на зубчатій рейці 30В має відповідний видовжений отвір 9 як отвір для пальця, який має довшу вісь в аксіальному напрямку через зубчату рейку 30, тоді як наскрізні отвори, виконані в з'єднувальних виступах 33 на зубчатих рейках 30А, 30В для з'єднання з пальцями 7 мають переважно конструктивне виконання з круглими отворами. Всі зубчаті рейки 30А, 30В скріплені з можливістю зміщення в видовжених отворах 9 опорних кронштейнів 10. Зміщення, що одержується завдяки видовженим отворам 9, є достатнім для створення для усього рейкового пристрою 30, зокрема індивідуальних зубчатих рейок 30А, 30В, можливостей компенсації або проходження горизонтальним і вертикальним кутовим переміщенням секції 4 риштака на стику 6 секцій риштака. З секції 4 риштака на фіг. 2 показаний тільки куток 8, який в секції 4 риштака утворює верхній кінцевий елемент завальної сторони бічної щоки, і на якому закріплені два опорних кронштейни 10 для підтримування зубчатих рейок для даної секції 4 риштака, зокрема, приварених по периметру. Оскільки рейки не показані на фіг. 2, можна бачити особливо чітко, 2 UA 72947 U 5 10 15 20 25 30 35 40 45 50 55 60 що на обох опорних кронштейнах 10 в кожному випадку обидва отвори для пальців є горизонтально видовженими отворами 9. Кожен опорний кронштейн 10 має між передньою стінкою 11 кронштейна і основою 12 кронштейна гніздо 13, в яке вставляються з'єднувальні виступи 33 (фіг. 1) зубчатих рейок для рухомого з'єднання зубчатих рейок і опорних кронштейнів з використанням з'єднувальних пальців. На фіг. 3 і 4 опорний кронштейн 10 показаний детально в переважній конфігурації. Опорний кронштейн 10 переважно складається з литої частини, що має жорстку, відносно широку основу 12 кронштейна і відносно вузьку передню стінку 11 кронштейна, в якому, для з'єднання пальцями з використанням з'єднувальних пальців, при цьому кожен видовжений отвір 9 утворений як в передній стінці 11 кронштейна, так і у вертикально орієнтованій проміжній стінці 14, що проходить паралельно передній стінці 11 кронштейна. Отже, гніздо 13 обмежене з одного боку проміжною стінкою 14 і з іншого боку передньою стінкою 11 кронштейна, причому передня стінка 11 кронштейна інтегрально з'єднана з основою 12 кронштейна бічними стінками 15. Опорний кронштейн 10 має в області бічних стінок 15 висоту значно меншу, ніж в області центральної секції 16 основи 12 кронштейна або відповідній секції на передній стінці 11 кронштейна, причому кожен з горизонтально видовжених отворів розташований в даній області збільшеної висоти. У центральній секції 16, яка проходить назад, виступаючи від проміжної стінки, опорний кронштейн 10 має плоску поверхню 12', а передня стінка 11 кронштейна забезпечена по центру нішею 17 між обома видовженими отворами 9. Як показано на фіг. 4, проміжна стінка 14 і передня стінка 11 кронштейна з'єднані одна з одною не тільки двома бічними стінками 15, але також поперечною стінкою 18, розташованою на нижній частині для додаткового придання жорсткості гнізду 13 для розміщення з'єднувальних виступів. На фіг. 4 також показано, що опорний кронштейн 10 має порожнину 19 під центральною секцією 16 і позаду проміжної стінки 14, причому порожнина 19 обмежена з боків секціями 15А подовження, які, в свою чергу, мають зменшену висоту бічних стінок 15, і відкрита позаду. Секції 15А, бічні стінки 15 і передня стінка 11 кронштейна забезпечені знизу скосом 20, який проходить по периметру для створення можливості зварювання опорного кронштейна 10 з нижньою полицею кутикового профілю 8 (фіг. 2), також по периметру, безперервним зварним швом, крім відкритої сторони порожнини. Подовження назад опорного кронштейна 10, створене центральною секцією 16, виступаючою назад відносно далеко, переважно на відстань в два - чотири рази більше ширини гнізда 13, забезпечує виконання зварного з'єднання задньої сторони 21 опорного кронштейна 10 безпосередньо з вертикальною стінкою 8А кутка 8 (фіг. 2) і одночасне щільне з'єднання з нею. Дана ситуація скріплення детально показана на фіг. 5, що описується нижче. З всієї секції 4 риштака на фіг. 5 показаний по суті тільки куток 8, прикріплений до щоки 4А завальної сторони, і опорний кронштейн 10, приварений до кутка 8. З'єднувальний виступ 33, який має відповідні розміри зубчатої рейки 30, вставлений в гніздо 13 між проміжною стінкою 14 і передньою стінкою 11 кронштейна, і для скріплення зубчатої рейки 30 з опорним кронштейном 10 з'єднувальний палець 7 проходить через видовжені отвори 9, виконані на одній осі, в передній стінці 11 кронштейна і в проміжній стінці 14, а також через круглий отвір 36 в з'єднувальному виступі 33, встановленому між передньою стінкою 11 кронштейна і проміжною стінкою 14. З'єднувальний палець 7 має численні рівні і достатню довжину для проходження через порожнину 19 під центральною секцією 16, що подовжує кронштейн 10 назад, а також проходу кінця 7А пальця через отвір 45 гнізда у вертикальній стінці 8А кутка 8 так, що з'єднувальний палець 7 може бути закріплений в положенні для з'єднання від випадання або вивільнення елементами 40 стопоріння пальця практично будь-якої необхідної конфігурації. На фіг. 5 також показано, що передня стінка 11 кронштейна щонайменше в своїй частині на верхній стороні 11' передньої стінки, виступає вище верхньої сторони 12' центральної секції 16, і зубчата рейка 30 спирається своєю нижньою стороною у встановленому стані на верхню сторону 11' передньої стінки для можливо найбільш переважної протидії перекидному моменту на опорному кронштейні 10, коли виїмковий комбайн проходить через нього. На фіг. 6 показаний другий варіант здійснення опорного кронштейна 50. Як і в попередньому прикладі варіанта здійснення, опорний кронштейн 50 має основу 62 і передню стінку 61, з'єднану по краях бічними стінками 65, між якими утворене гніздо 63, в яке можна вставляти два відповідні з'єднувальні виступи суміжних зубчатих рейок. Основа 62 кронштейна складається з вертикальної стінки, товщина якої дорівнює або трохи менша, ніж у передній стінці 62 кронштейна. Обидва отвори для пальців в передній стінці 61 кронштейна виконані згідно з корисною моделлю у вигляді видовжених отворів 69, і отвори для пальців на одній осі з останніми в стінці, що утворює основу 62 кронштейна, також виконані у вигляді видовжених отворів 69. Верхня сторона 6V передньої стінки 61 кронштейна забезпечена вузьким опорним 3 UA 72947 U 5 10 ребром 75, і щонайменше опорне ребро 75 виступає над верхньою стороною 62' основи 62 кронштейна. Для приварювання основи 62 кронштейна до секції кутка, яка проходить вгору, проміжна пластина повинна бути приварена на місці між стінкою, що утворює основу 62 кронштейна, і кутком. У зв'язку з цим варіант здійснення на фіг. 1-5 має ряд додаткових переваг над даною конфігурацією. Для фахівця в даній галузі техніки можливі модифікації в об'ємі прикладеної формули корисної моделі. Корисна модель не обмежена показаними варіантами здійснення. Відстань між круглими отворами даних зубчатих рейок, які закріплені між двома опорними кронштейнами, прикріпленими до однієї секції риштака, можна також вибирати таким шляхом, що з'єднувальні пальці розміщуються ексцентрично у видовжених отворах, при цьому забезпечуючи незначне зміщення або відсутність зміщення даних рейок відносно опорних кронштейнів. Для цього відстань між круглими отворами переважно повинна бути такою, що дорівнює мінімальній відстані між боками, розташованими суміжно один з одним, видовжених отворів двох послідовних опорних кронштейнів. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 1. Рейковий пристрій для установок підземного видобування, який містить опорні кронштейни (10), які прикріплюються на секції риштака забійного конвеєра і мають, кожен, два отвори для пальців, і містять зубчаті рейки (30А, 30В), що знімно прикріплюються до отворів для пальців суміжних опорних кронштейнів (10) за допомогою з'єднань, що мають з'єднувальні пальці (7), який відрізняється тим, що обидва отвори для пальців виконані як видовжені отвори (9) для розміщення з'єднувальних пальців (7). 2. Пристрій за п. 1, який відрізняється тим, що зубчаті рейки (30А, 30В) забезпечені спрямованими вниз з'єднувальними виступами (33) поблизу кінців (31) рейок, при цьому кожен з'єднувальний виступ (33) здатний вводитися в гніздо (13), виконане в опорному кронштейні (10), і забезпечений круглим отвором (36) для введення в нього з'єднувального пальця (7). 3. Пристрій за п. 2, який відрізняється тим, що всі зубчаті рейки (30А, 30В) мають з'єднувальні виступи (33) з круглими отворами (36), і всі опорні кронштейни (10) мають два отвори для пальців, кожен з яких виконаний у вигляді видовженого отвору (9). 4. Пристрій за п. 1, який відрізняється тим, що опорний кронштейн (10, 50) забезпечений щонайменше відкритим вгору гніздом (13, 63) між основою (12, 62) кронштейна і передньою стінкою (11, 61) кронштейна. 5. Пристрій за п. 4, який відрізняється тим, що передня стінка (11, 61) кронштейна інтегрально з'єднана з основою (12, 62) кронштейна бічною стінкою (15, 65). 6. Пристрій за п. 4 або п. 5, який відрізняється тим, що передня стінка (11, 61) кронштейна проходить щонайменше частково вище основи (12, 62) кронштейна. 7. Пристрій за п. 4, який відрізняється тим, що основа (12, 62) кронштейна збільшується по висоті від бічних сторін до центральної секції (16) і має плоску верхню сторону в області центральної секції (16). 8. Пристрій за п. 7, який відрізняється тим, що центральна секція (16) виступає назад, і під секцією (16) утворена порожнина (19), переважно відкрита позаду і обмежена по боках секціями (15А) подовження бічних стінок (15). 9. Пристрій за п. 8, який відрізняється тим, що має проміжну стінку (14), яка утворює гніздо (13) і забезпечена видовженими отворами (9), розташовану між порожниною (19) і гніздом (13) і проходить вниз до нижньої частини опорного кронштейна, і поперечну стінку (18), переважно інтегрально виконану на основі між проміжною стінкою (14) і передньою стінкою (11) кронштейна і розташовану центрально між двох видовжених отворів (9) і нижче них. 4 UA 72947 U 5 UA 72947 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
