Спосіб виготовлення еластичних прицезійних розбірних моделей щелеп

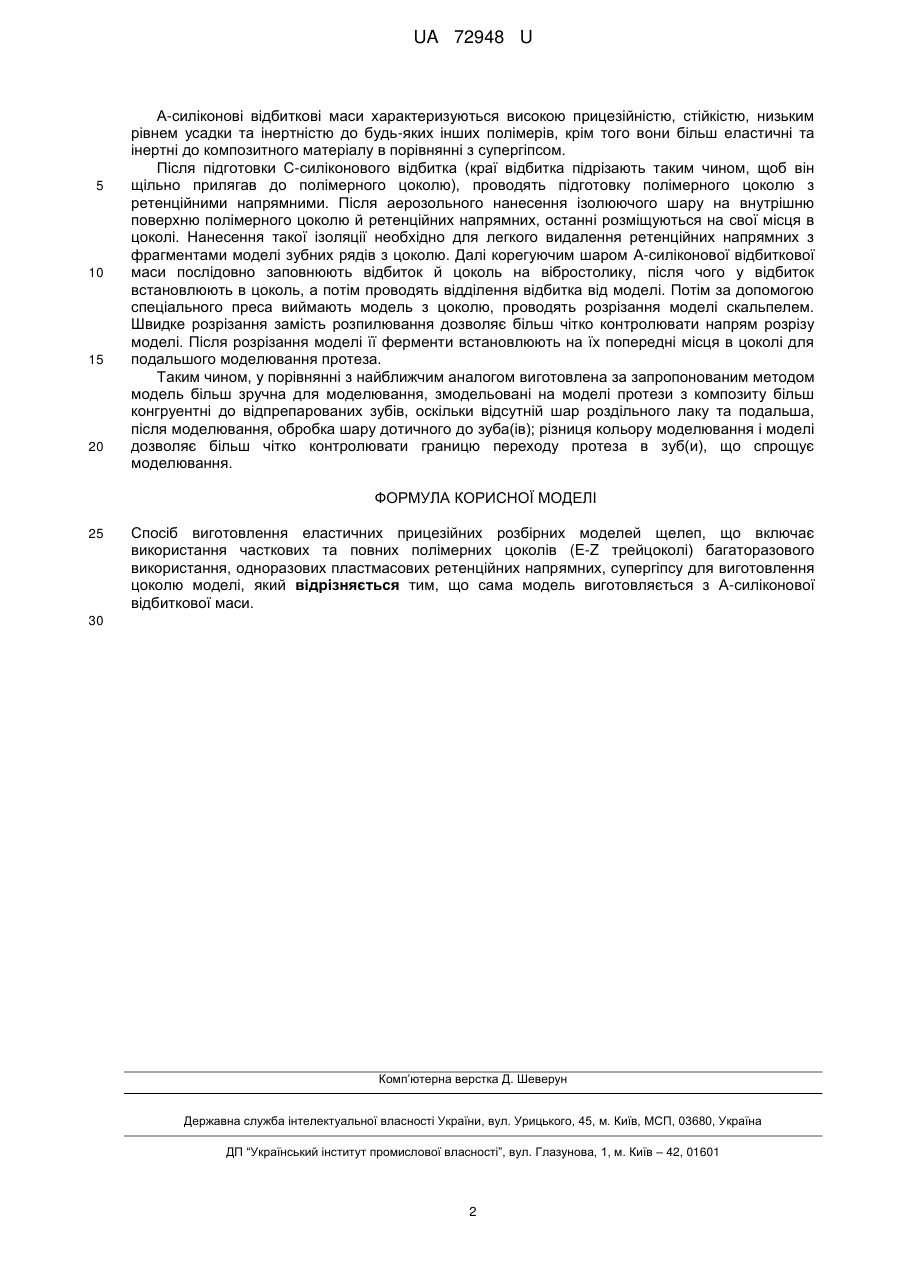

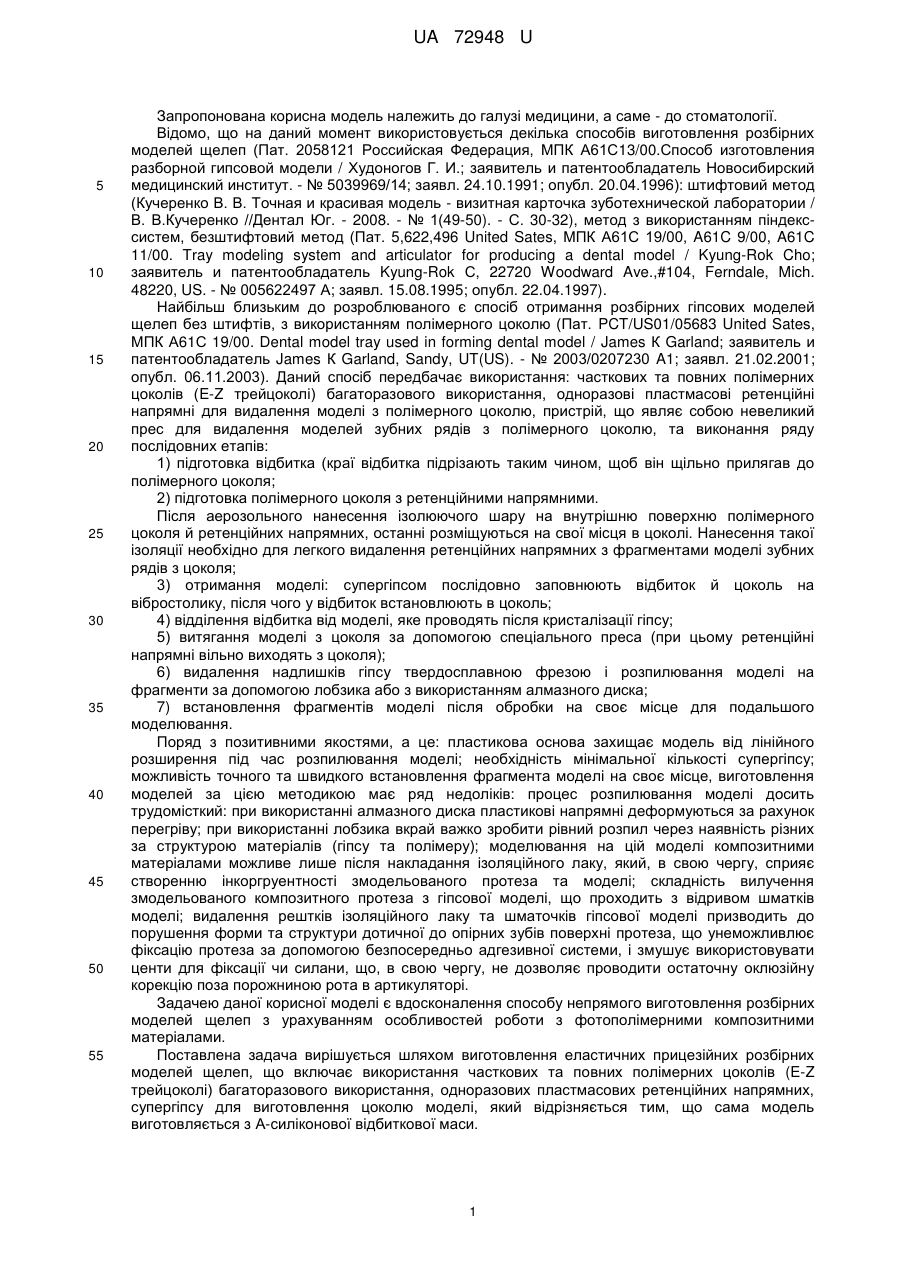

Реферат: Спосіб виготовлення еластичних прицезійних розбірних моделей щелеп включає використання часткових та повних полімерних цоколів (E-Z трейцоколі) багаторазового використання, одноразових пластмасових ретенційних напрямних, супергіпсу для виготовлення цоколю моделі. Сама модель виготовляється з А-силіконової відбиткової маси. UA 72948 U (12) UA 72948 U UA 72948 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі медицини, а саме - до стоматології. Відомо, що на даний момент використовується декілька способів виготовлення розбірних моделей щелеп (Пат. 2058121 Российская Федерация, МПК А61С13/00.Способ изготовления разборной гипсовой модели / Худоногов Г. И.; заявитель и патентообладатель Новосибирский медицинский институт. - № 5039969/14; заявл. 24.10.1991; опубл. 20.04.1996): штифтовий метод (Кучеренко В. В. Точная и красивая модель - визитная карточка зуботехнической лаборатории / В. В.Кучеренко //Дентал Юг. - 2008. - № 1(49-50). - С. 30-32), метод з використанням піндекссистем, безштифтовий метод (Пат. 5,622,496 United Sates, МПК А61С 19/00, A61C 9/00, A61C 11/00. Tray modeling system and articulator for producing a dental model / Kyung-Rok Cho; заявитель и патентообладатель Kyung-Rok С, 22720 Woodward Ave.,#104, Ferndale, Mich. 48220, US. - № 005622497 А; заявл. 15.08.1995; опубл. 22.04.1997). Найбільш близьким до розроблюваного є спосіб отримання розбірних гіпсових моделей щелеп без штифтів, з використанням полімерного цоколю (Пат. PCT/US01/05683 United Sates, МПК А61С 19/00. Dental model tray used in forming dental model / James К Garland; заявитель и патентообладатель James К Garland, Sandy, UT(US). - № 2003/0207230 A1; заявл. 21.02.2001; опубл. 06.11.2003). Даний спосіб передбачає використання: часткових та повних полімерних цоколів (E-Z трейцоколі) багаторазового використання, одноразові пластмасові ретенційні напрямні для видалення моделі з полімерного цоколю, пристрій, що являє собою невеликий прес для видалення моделей зубних рядів з полімерного цоколю, та виконання ряду послідовних етапів: 1) підготовка відбитка (краї відбитка підрізають таким чином, щоб він щільно прилягав до полімерного цоколя; 2) підготовка полімерного цоколя з ретенційними напрямними. Після аерозольного нанесення ізолюючого шару на внутрішню поверхню полімерного цоколя й ретенційних напрямних, останні розміщуються на свої місця в цоколі. Нанесення такої ізоляції необхідно для легкого видалення ретенційних напрямних з фрагментами моделі зубних рядів з цоколя; 3) отримання моделі: супергіпсом послідовно заповнюють відбиток й цоколь на вібростолику, після чого у відбиток встановлюють в цоколь; 4) відділення відбитка від моделі, яке проводять після кристалізації гіпсу; 5) витягання моделі з цоколя за допомогою спеціального преса (при цьому ретенційні напрямні вільно виходять з цоколя); 6) видалення надлишків гіпсу твердосплавною фрезою і розпилювання моделі на фрагменти за допомогою лобзика або з використанням алмазного диска; 7) встановлення фрагментів моделі після обробки на своє місце для подальшого моделювання. Поряд з позитивними якостями, а це: пластикова основа захищає модель від лінійного розширення під час розпилювання моделі; необхідність мінімальної кількості супергіпсу; можливість точного та швидкого встановлення фрагмента моделі на своє місце, виготовлення моделей за цією методикою має ряд недоліків: процес розпилювання моделі досить трудомісткий: при використанні алмазного диска пластикові напрямні деформуються за рахунок перегріву; при використанні лобзика вкрай важко зробити рівний розпил через наявність різних за структурою матеріалів (гіпсу та полімеру); моделювання на цій моделі композитними матеріалами можливе лише після накладання ізоляційного лаку, який, в свою чергу, сприяє створенню інкоргруентності змодельованого протеза та моделі; складність вилучення змодельованого композитного протеза з гіпсової моделі, що проходить з відривом шматків моделі; видалення рештків ізоляційного лаку та шматочків гіпсової моделі призводить до порушення форми та структури дотичної до опірних зубів поверхні протеза, що унеможливлює фіксацію протеза за допомогою безпосередньо адгезивної системи, і змушує використовувати центи для фіксації чи силани, що, в свою чергу, не дозволяє проводити остаточну оклюзійну корекцію поза порожниною рота в артикуляторі. Задачею даної корисної моделі є вдосконалення способу непрямого виготовлення розбірних моделей щелеп з урахуванням особливостей роботи з фотополімерними композитними матеріалами. Поставлена задача вирішується шляхом виготовлення еластичних прицезійних розбірних моделей щелеп, що включає використання часткових та повних полімерних цоколів (E-Z трейцоколі) багаторазового використання, одноразових пластмасових ретенційних напрямних, супергіпсу для виготовлення цоколю моделі, який відрізняється тим, що сама модель виготовляється з Α-силіконової відбиткової маси. 1 UA 72948 U 5 10 15 20 А-силіконові відбиткові маси характеризуються високою прицезійністю, стійкістю, низьким рівнем усадки та інертністю до будь-яких інших полімерів, крім того вони більш еластичні та інертні до композитного матеріалу в порівнянні з супергіпсом. Після підготовки С-силіконового відбитка (краї відбитка підрізають таким чином, щоб він щільно прилягав до полімерного цоколю), проводять підготовку полімерного цоколю з ретенційними напрямними. Після аерозольного нанесення ізолюючого шару на внутрішню поверхню полімерного цоколю й ретенційних напрямних, останні розміщуються на свої місця в цоколі. Нанесення такої ізоляції необхідно для легкого видалення ретенційних напрямних з фрагментами моделі зубних рядів з цоколю. Далі корегуючим шаром Α-силіконової відбиткової маси послідовно заповнюють відбиток й цоколь на вібростолику, після чого у відбиток встановлюють в цоколь, а потім проводять відділення відбитка від моделі. Потім за допомогою спеціального преса виймають модель з цоколю, проводять розрізання моделі скальпелем. Швидке розрізання замість розпилювання дозволяє більш чітко контролювати напрям розрізу моделі. Після розрізання моделі її ферменти встановлюють на їх попередні місця в цоколі для подальшого моделювання протеза. Таким чином, у порівнянні з найближчим аналогом виготовлена за запропонованим методом модель більш зручна для моделювання, змодельовані на моделі протези з композиту більш конгруентні до відпрепарованих зубів, оскільки відсутній шар роздільного лаку та подальша, після моделювання, обробка шару дотичного до зуба(ів); різниця кольору моделювання і моделі дозволяє більш чітко контролювати границю переходу протеза в зуб(и), що спрощує моделювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб виготовлення еластичних прицезійних розбірних моделей щелеп, що включає використання часткових та повних полімерних цоколів (E-Z трейцоколі) багаторазового використання, одноразових пластмасових ретенційних напрямних, супергіпсу для виготовлення цоколю моделі, який відрізняється тим, що сама модель виготовляється з А-силіконової відбиткової маси. 30 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
