Спосіб бекірова автоматичної комутації сонячних і акумуляторних батарей

Номер патенту: 73386

Опубліковано: 25.09.2012

Автор: Бекіров Ескендер Алімович

Завантажити PDF файл.

Формула / Реферат

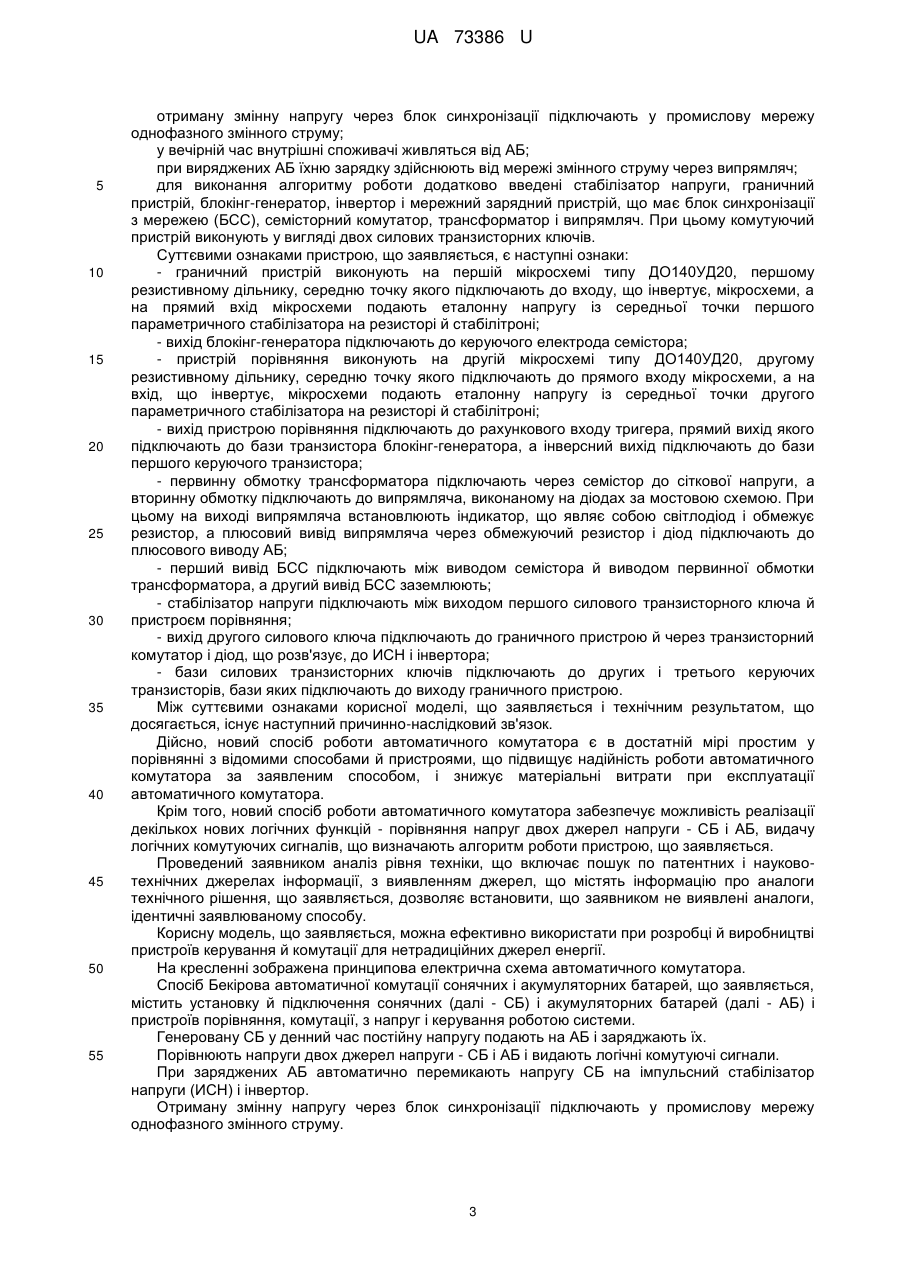

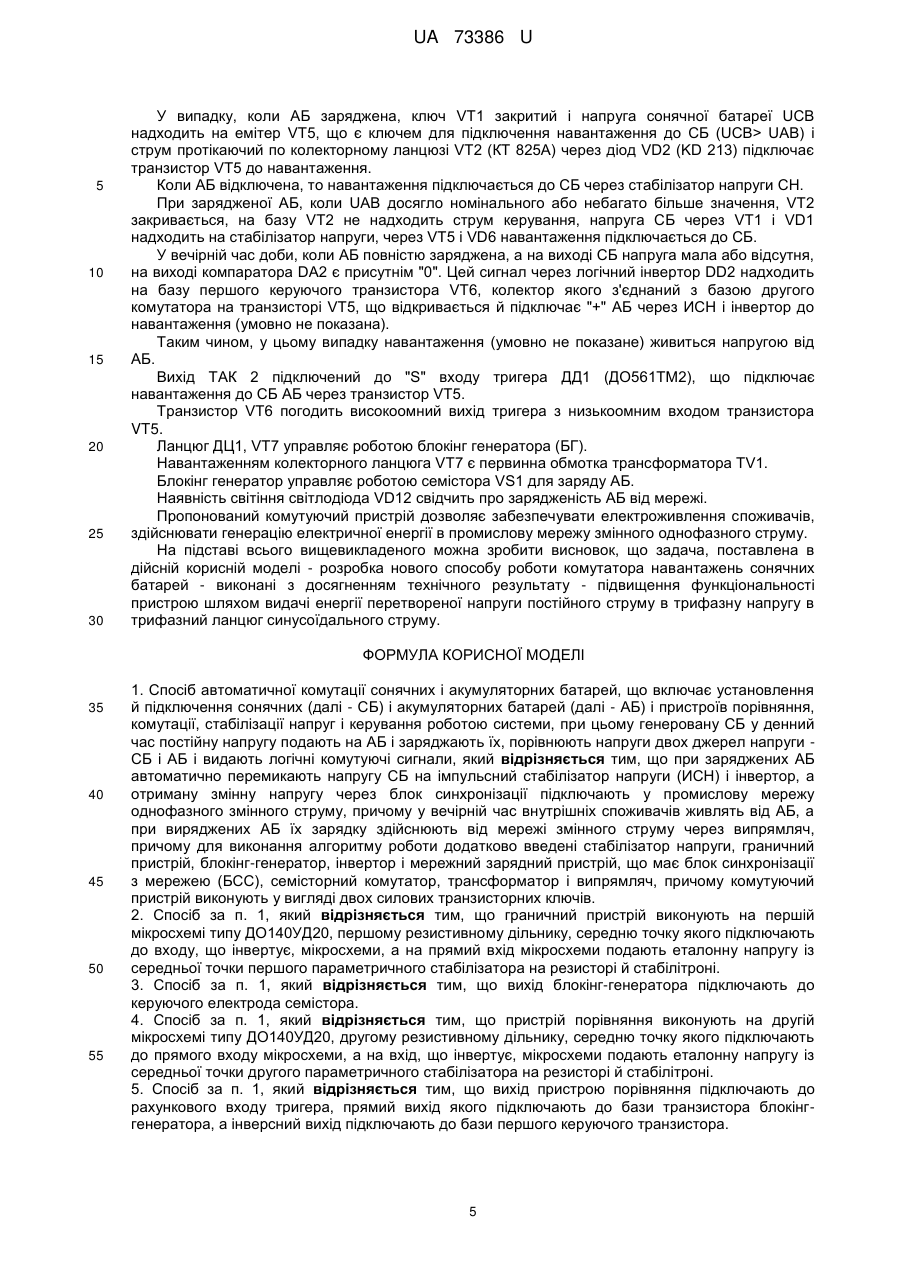

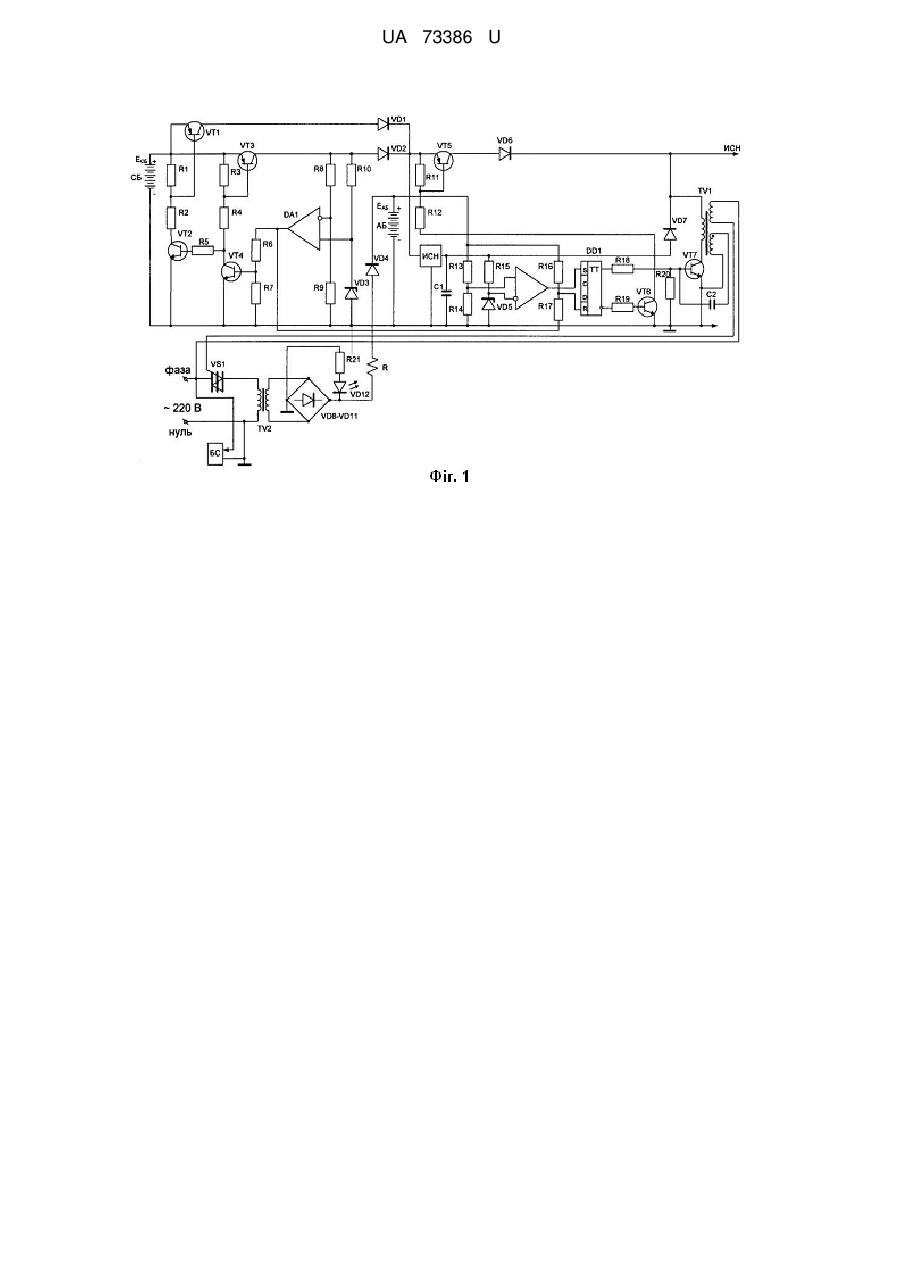

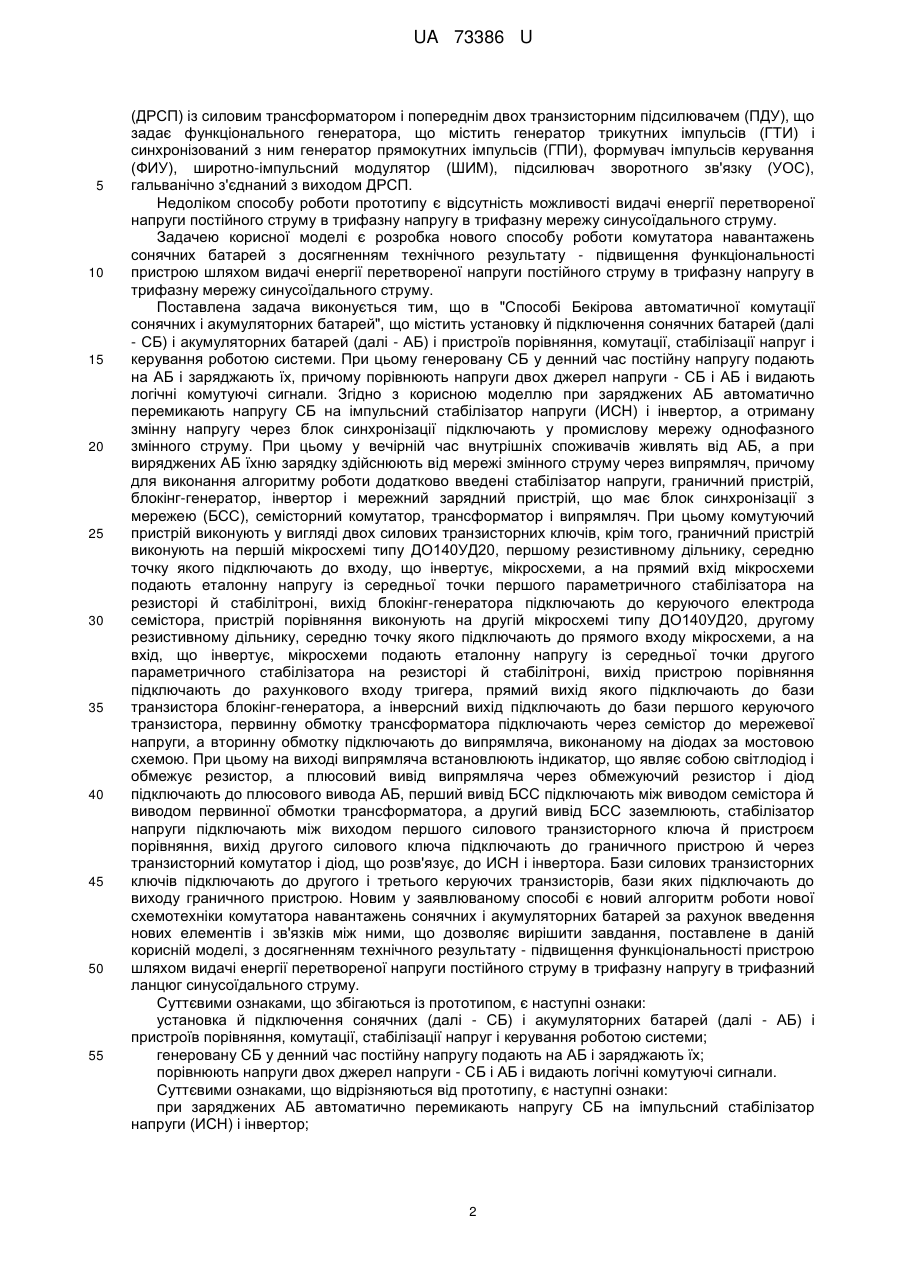

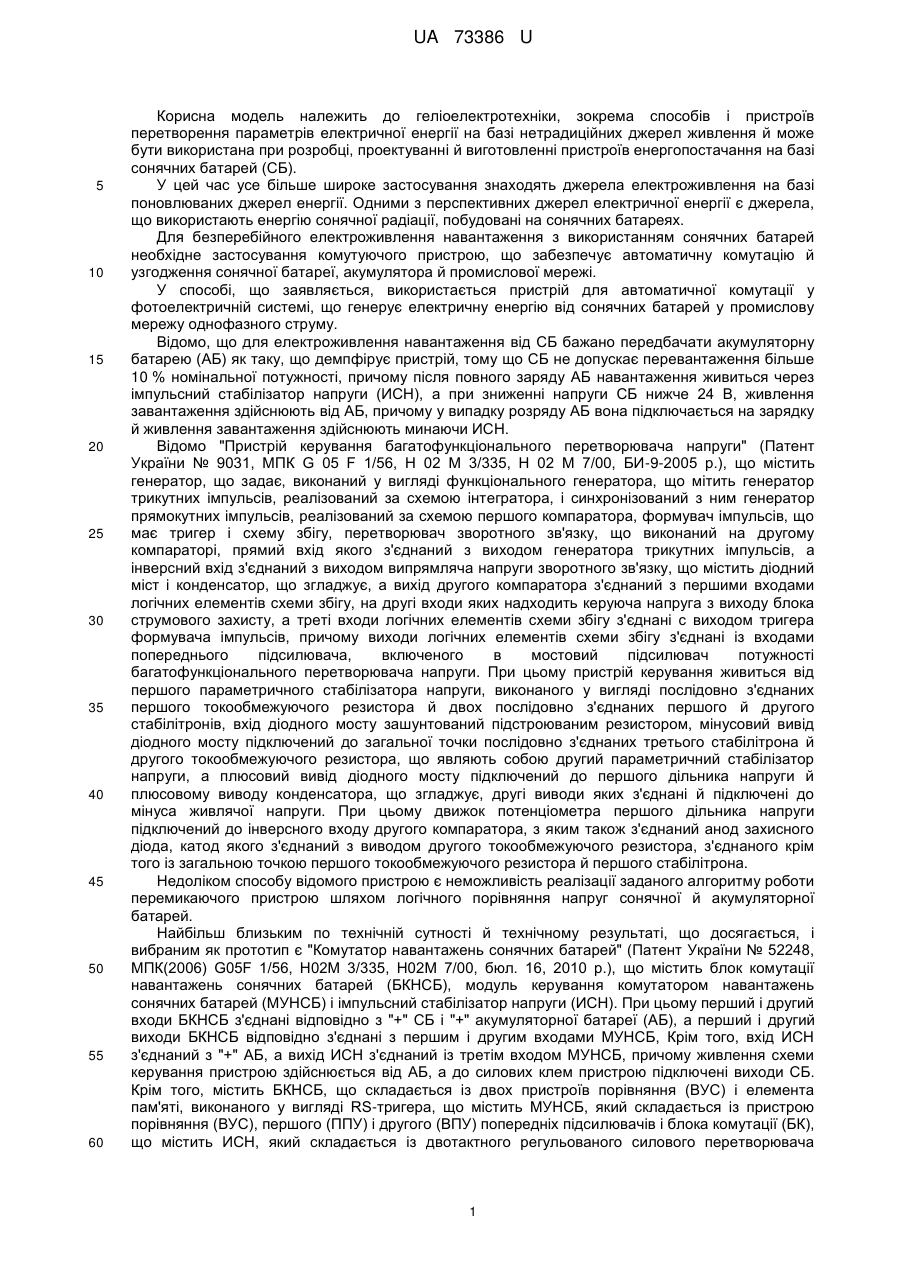

1. Спосіб автоматичної комутації сонячних і акумуляторних батарей, що включає установлення й підключення сонячних (далі - СБ) і акумуляторних батарей (далі - АБ) і пристроїв порівняння, комутації, стабілізації напруг і керування роботою системи, при цьому генеровану СБ у денний час постійну напругу подають на АБ і заряджають їх, порівнюють напруги двох джерел напруги - СБ і АБ і видають логічні комутуючі сигнали, який відрізняється тим, що при заряджених АБ автоматично перемикають напругу СБ на імпульсний стабілізатор напруги (ИСН) і інвертор, а отриману змінну напругу через блок синхронізації підключають у промислову мережу однофазного змінного струму, причому у вечірній час внутрішніх споживачів живлять від АБ, а при виряджених АБ їх зарядку здійснюють від мережі змінного струму через випрямляч, причому для виконання алгоритму роботи додатково введені стабілізатор напруги, граничний пристрій, блокінг-генератор, інвертор і мережний зарядний пристрій, що має блок синхронізації з мережею (БСС), семісторний комутатор, трансформатор і випрямляч, причому комутуючий пристрій виконують у вигляді двох силових транзисторних ключів.

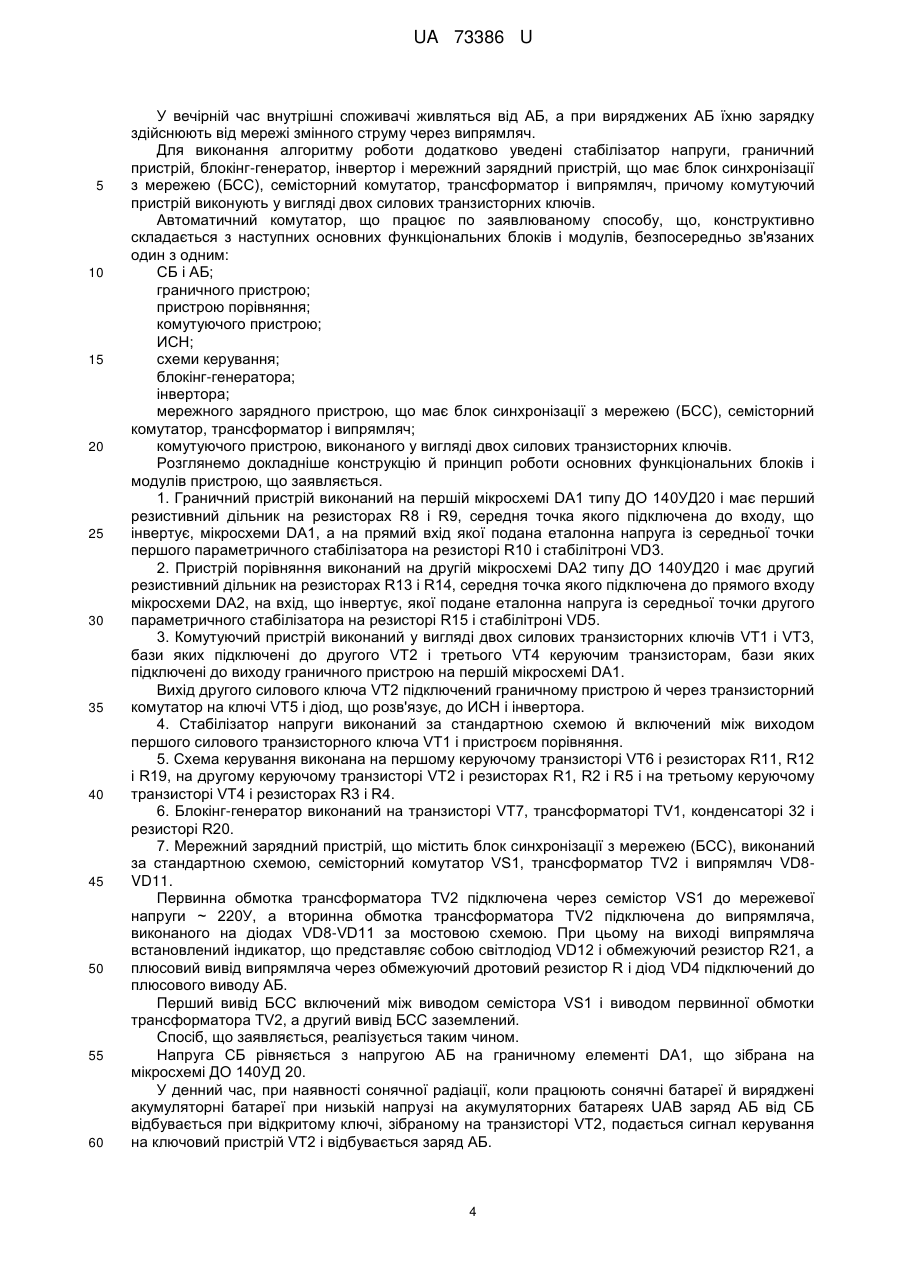

2. Спосіб за п. 1, який відрізняється тим, що граничний пристрій виконують на першій мікросхемі типу ДО140УД20, першому резистивному дільнику, середню точку якого підключають до входу, що інвертує, мікросхеми, а на прямий вхід мікросхеми подають еталонну напругу із середньої точки першого параметричного стабілізатора на резисторі й стабілітроні.

3. Спосіб за п. 1, який відрізняється тим, що вихід блокінг-генератора підключають до керуючого електрода семістора.

4. Спосіб за п. 1, який відрізняється тим, що пристрій порівняння виконують на другій мікросхемі типу ДО140УД20, другому резистивному дільнику, середню точку якого підключають до прямого входу мікросхеми, а на вхід, що інвертує, мікросхеми подають еталонну напругу із середньої точки другого параметричного стабілізатора на резисторі й стабілітроні.

5. Спосіб за п. 1, який відрізняється тим, що вихід пристрою порівняння підключають до рахункового входу тригера, прямий вихід якого підключають до бази транзистора блокінг-генератора, а інверсний вихід підключають до бази першого керуючого транзистора.

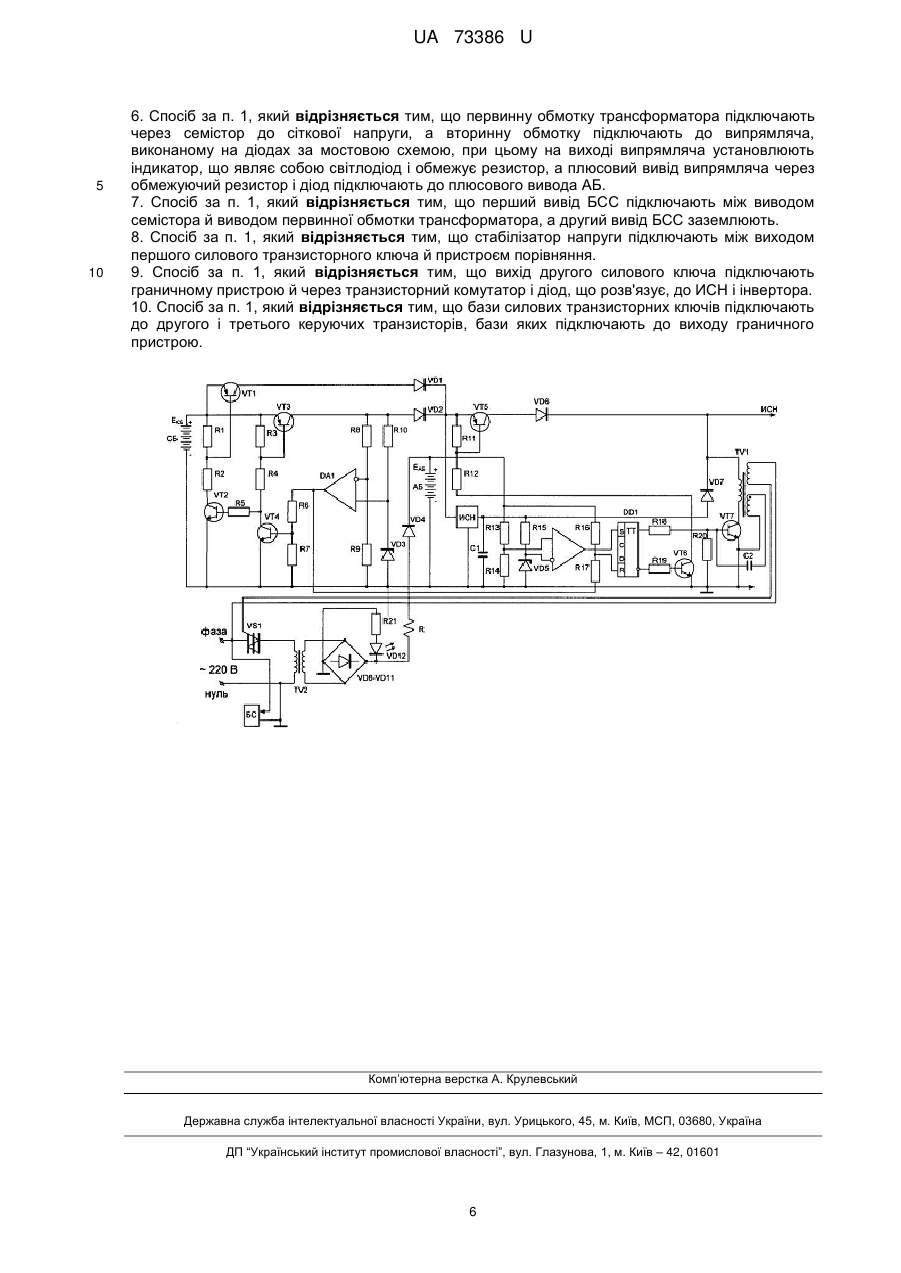

6. Спосіб за п. 1, який відрізняється тим, що первинну обмотку трансформатора підключають через семістор до сіткової напруги, а вторинну обмотку підключають до випрямляча, виконаному на діодах за мостовою схемою, при цьому на виході випрямляча установлюють індикатор, що являє собою світлодіод і обмежує резистор, а плюсовий вивід випрямляча через обмежуючий резистор і діод підключають до плюсового вивода АБ.

7. Спосіб за п. 1, який відрізняється тим, що перший вивід БСС підключають між виводом семістора й виводом первинної обмотки трансформатора, а другий вивід БСС заземлюють.

8. Спосіб за п. 1, що відрізняється тим, що стабілізатор напруги підключають між виходом першого силового транзисторного ключа й пристроєм порівняння.

9. Спосіб за п. 1, який відрізняється тим, що вихід другого силового ключа підключають граничному пристрою й через транзисторний комутатор і діод, що розв'язує, до ИСН і інвертора.

10. Спосіб за п. 1, який відрізняється тим, що бази силових транзисторних ключів підключають до другого і третього керуючих транзисторів, бази яких підключають до виходу граничного пристрою.
