Дерматом з секторним механізмом для зрізування товстого, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2

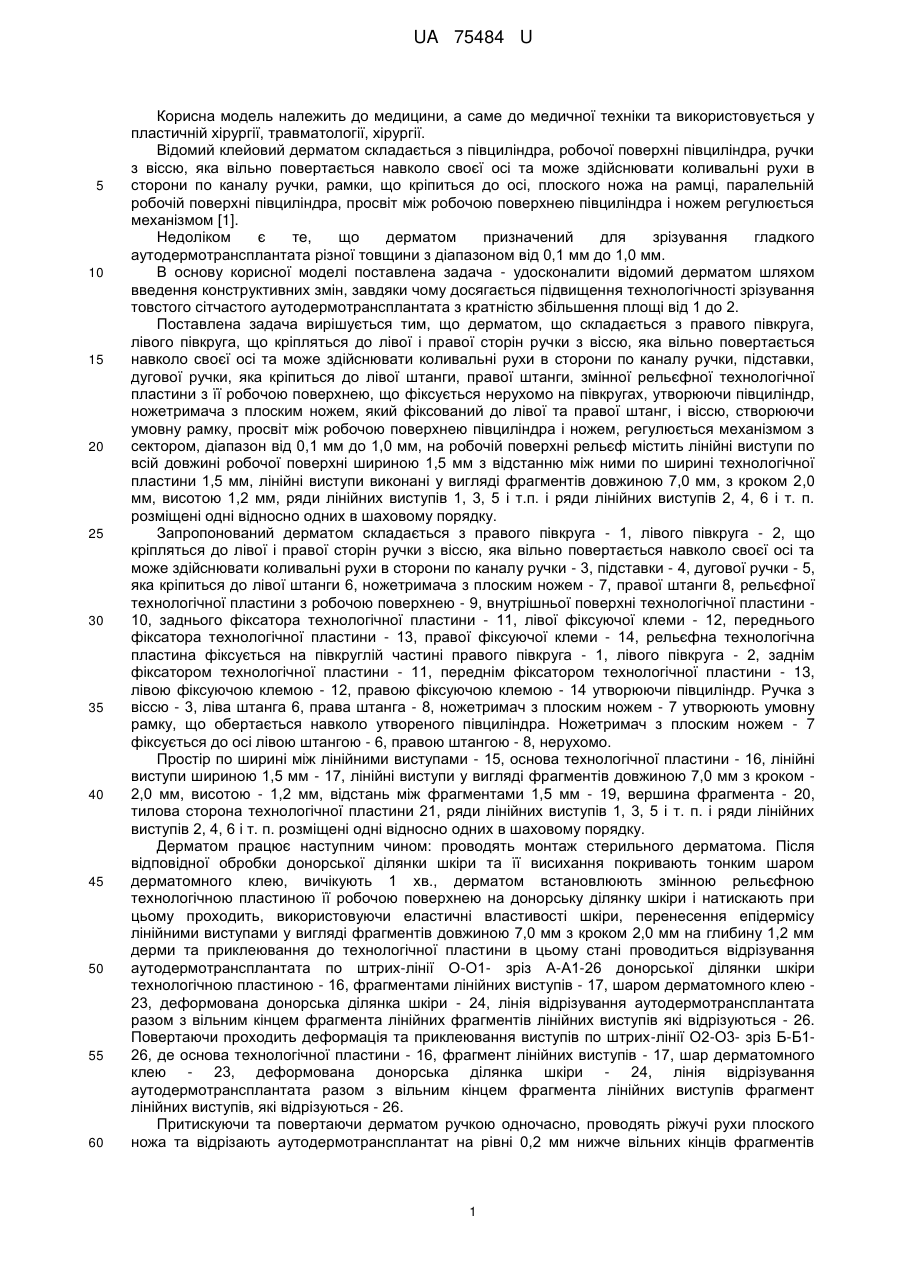

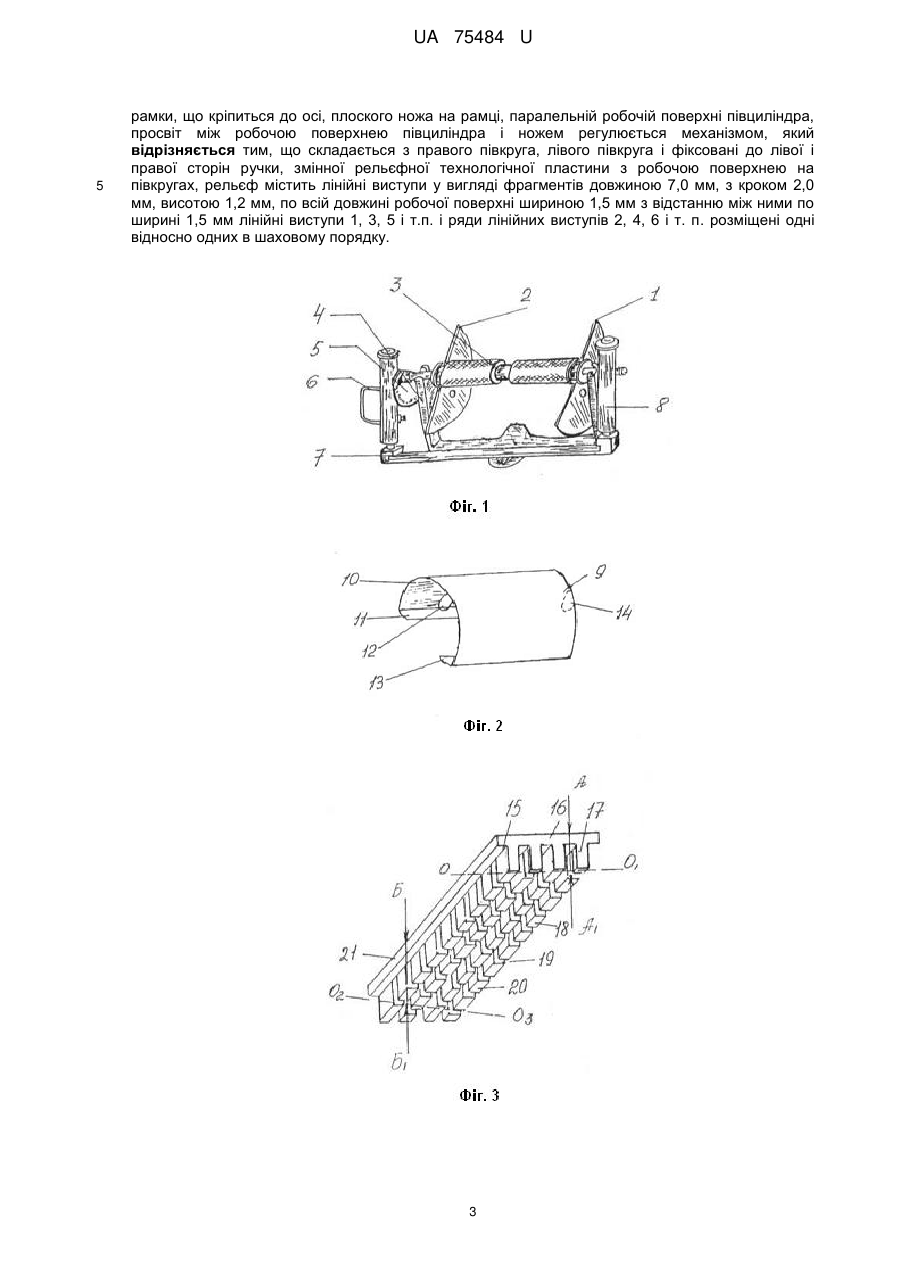

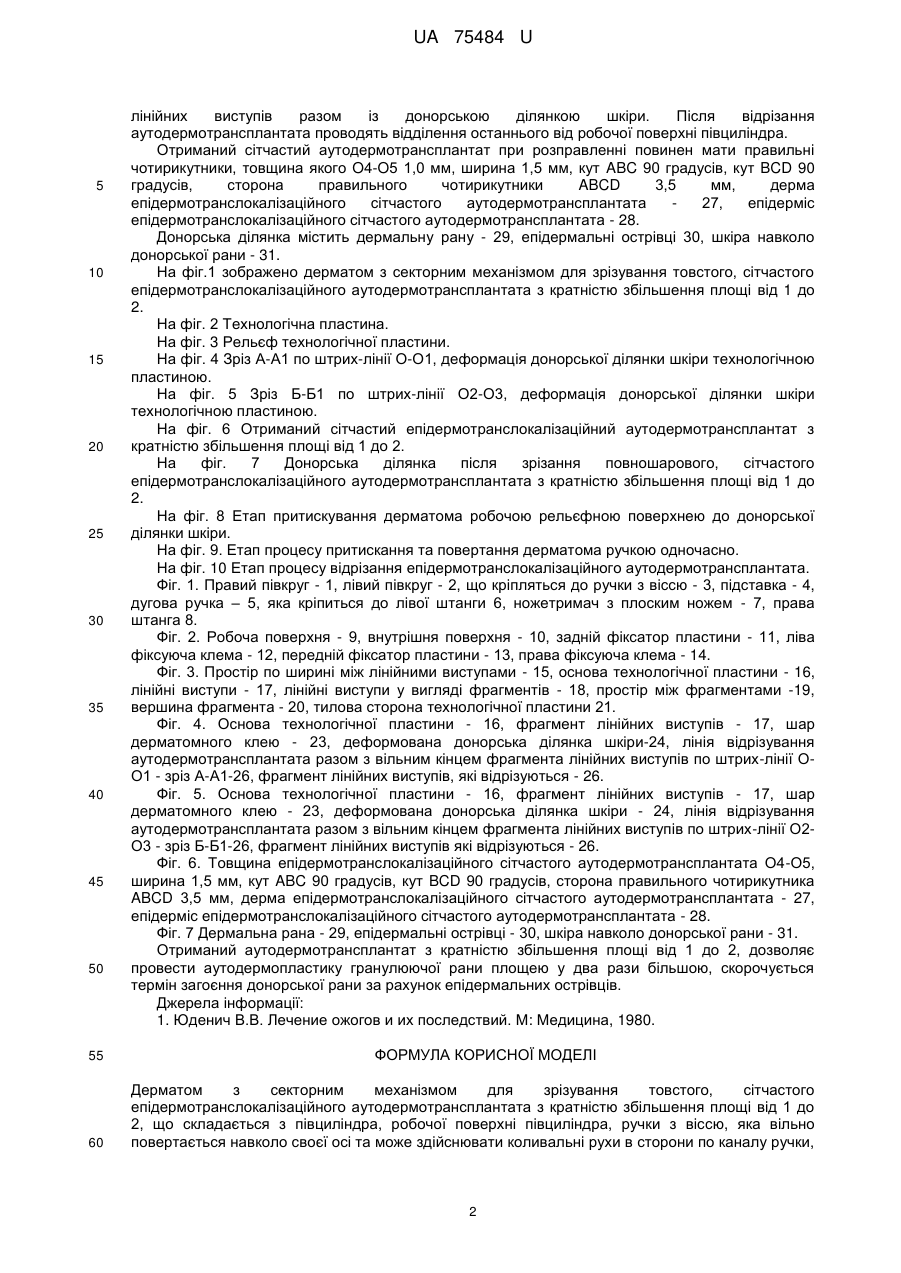

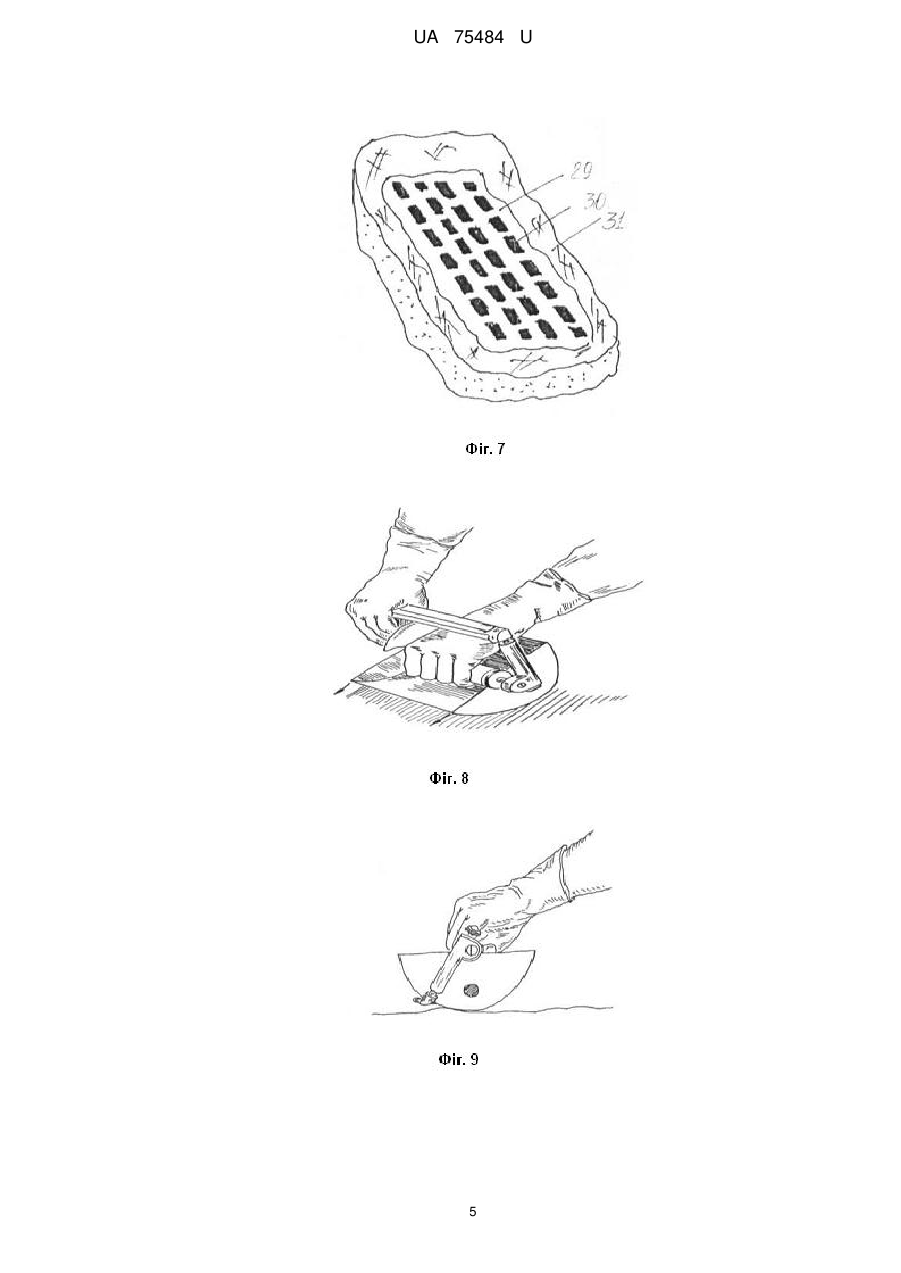

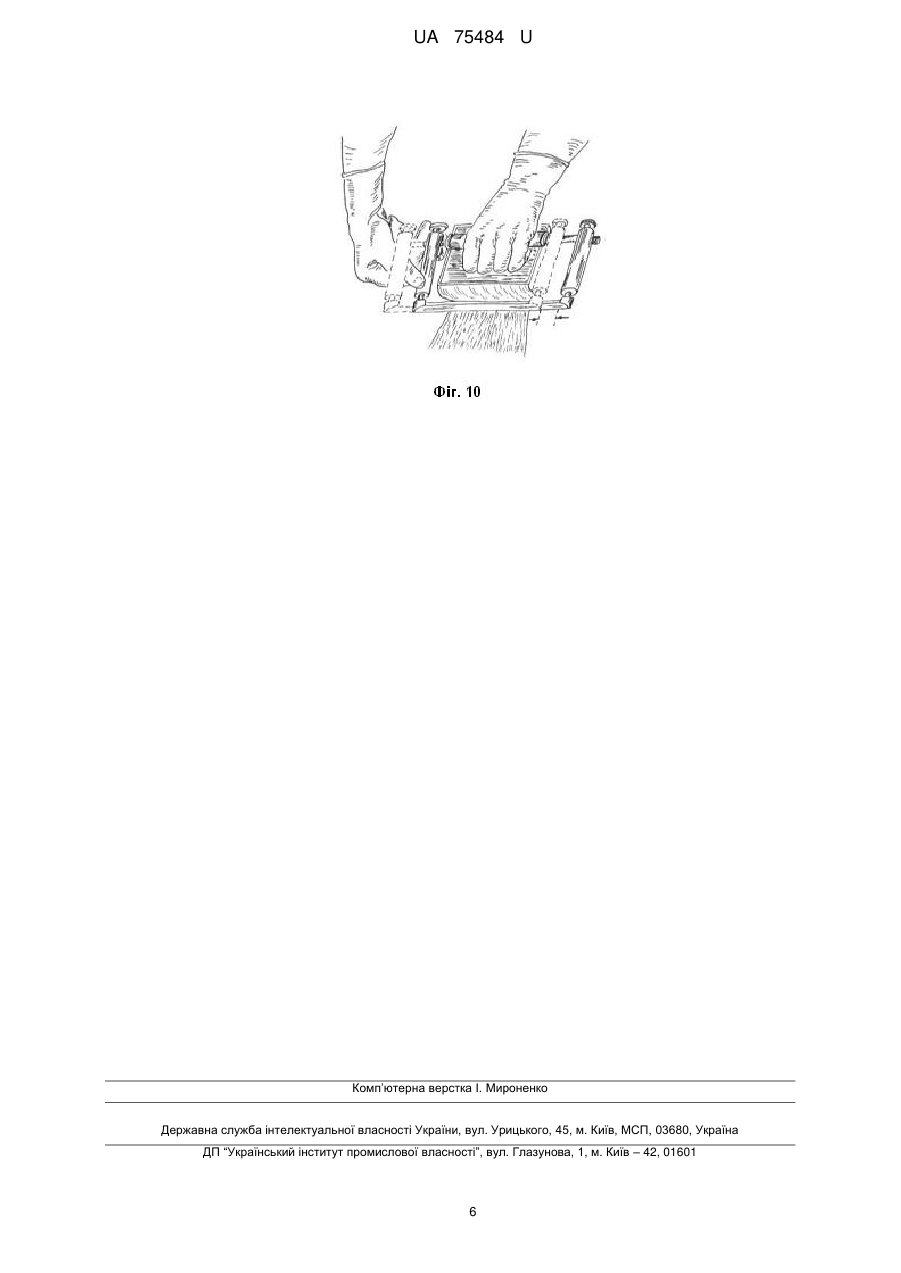

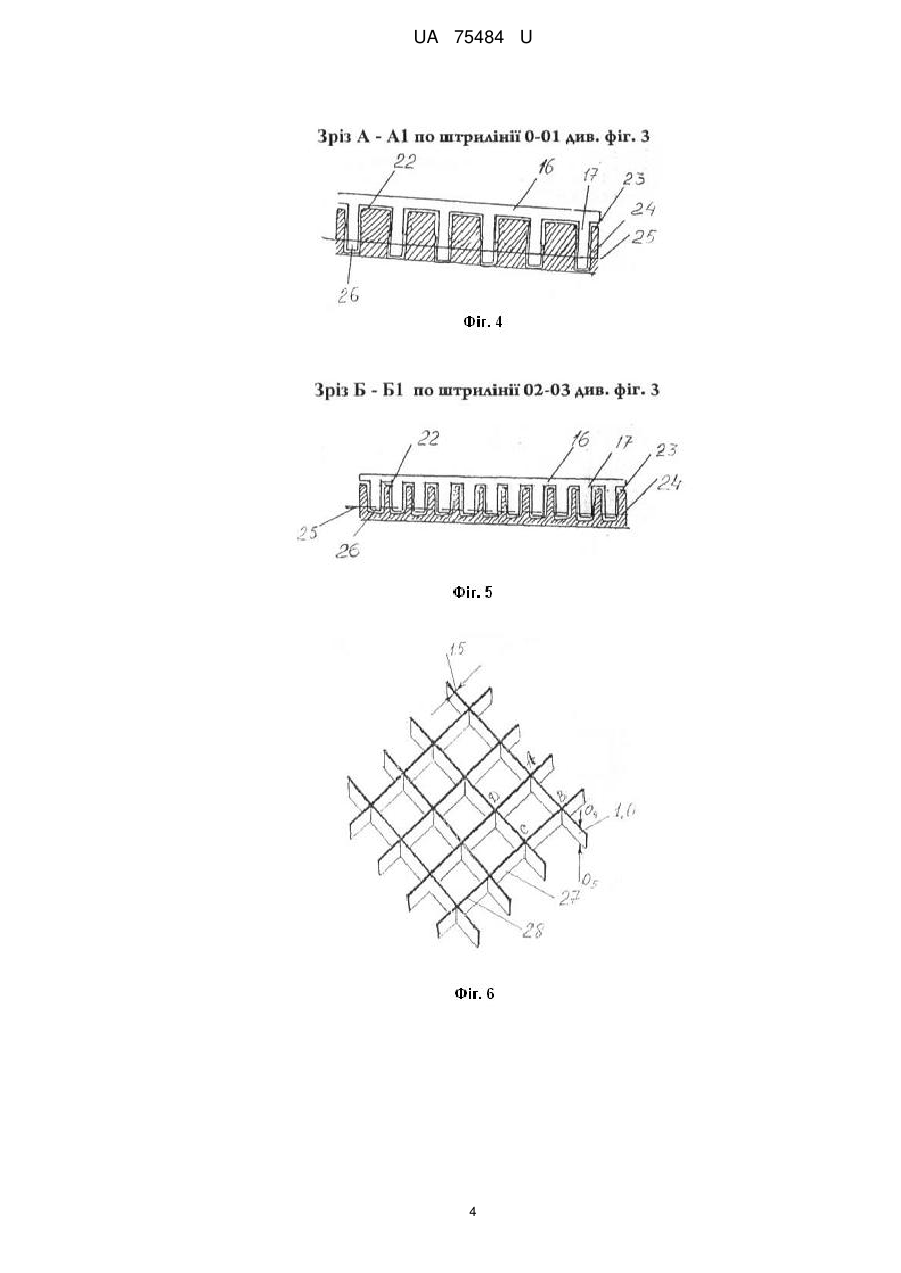

Реферат: UA 75484 U UA 75484 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, паралельній робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача - удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування товстого сітчастого аутодермотрансплантата з кратністю збільшення площі від 1 до 2. Поставлена задача вирішується тим, що дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем, регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, лінійні виступи виконані у вигляді фрагментів довжиною 7,0 мм, з кроком 2,0 мм, висотою 1,2 мм, ряди лінійних виступів 1, 3, 5 і т.п. і ряди лінійних виступів 2, 4, 6 і т. п. розміщені одні відносно одних в шаховому порядку. Запропонований дерматом складається з правого півкруга - 1, лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги 6, ножетримача з плоским ножем - 7, правої штанги 8, рельєфної технологічної пластини з робочою поверхнею - 9, внутрішньої поверхні технологічної пластини 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглій частині правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півциліндр. Ручка з віссю - 3, ліва штанга 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8, нерухомо. Простір по ширині між лінійними виступами - 15, основа технологічної пластини - 16, лінійні виступи шириною 1,5 мм - 17, лінійні виступи у вигляді фрагментів довжиною 7,0 мм з кроком 2,0 мм, висотою - 1,2 мм, відстань між фрагментами 1,5 мм - 19, вершина фрагмента - 20, тилова сторона технологічної пластини 21, ряди лінійних виступів 1, 3, 5 і т. п. і ряди лінійних виступів 2, 4, 6 і т. п. розміщені одні відносно одних в шаховому порядку. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., дерматом встановлюють змінною рельєфною технологічною пластиною її робочою поверхнею на донорську ділянку шкіри і натискають при цьому проходить, використовуючи еластичні властивості шкіри, перенесення епідермісу лінійними виступами у вигляді фрагментів довжиною 7,0 мм з кроком 2,0 мм на глибину 1,2 мм дерми та приклеювання до технологічної пластини в цьому стані проводиться відрізування аутодермотрансплантата по штрих-лінії О-О1- зріз А-А1-26 донорської ділянки шкіри технологічною пластиною - 16, фрагментами лінійних виступів - 17, шаром дерматомного клею 23, деформована донорська ділянка шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних фрагментів лінійних виступів які відрізуються - 26. Повертаючи проходить деформація та приклеювання виступів по штрих-лінії О2-О3- зріз Б-Б126, де основа технологічної пластини - 16, фрагмент лінійних виступів - 17, шар дерматомного клею - 23, деформована донорська ділянка шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів фрагмент лінійних виступів, які відрізуються - 26. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,2 мм нижче вільних кінців фрагментів 1 UA 75484 U 5 10 15 20 25 30 35 40 45 50 55 60 лінійних виступів разом із донорською ділянкою шкіри. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильні чотирикутники, товщина якого O4-O5 1,0 мм, ширина 1,5 мм, кут ABC 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутники ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28. Донорська ділянка містить дермальну рану - 29, епідермальні острівці 30, шкіра навколо донорської рани - 31. На фіг.1 зображено дерматом з секторним механізмом для зрізування товстого, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2. На фіг. 2 Технологічна пластина. На фіг. 3 Рельєф технологічної пластини. На фіг. 4 Зріз А-А1 по штрих-лінії О-О1, деформація донорської ділянки шкіри технологічною пластиною. На фіг. 5 Зріз Б-Б1 по штрих-лінії О2-О3, деформація донорської ділянки шкіри технологічною пластиною. На фіг. 6 Отриманий сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі від 1 до 2. На фіг. 7 Донорська ділянка після зрізання повношарового, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2. На фіг. 8 Етап притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 9. Етап процесу притискання та повертання дерматома ручкою одночасно. На фіг. 10 Етап процесу відрізання епідермотранслокалізаційного аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка – 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Простір по ширині між лінійними виступами - 15, основа технологічної пластини - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами -19, вершина фрагмента - 20, тилова сторона технологічної пластини 21. Фіг. 4. Основа технологічної пластини - 16, фрагмент лінійних виступів - 17, шар дерматомного клею - 23, деформована донорська ділянка шкіри-24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії ОО1 - зріз А-А1-26, фрагмент лінійних виступів, які відрізуються - 26. Фіг. 5. Основа технологічної пластини - 16, фрагмент лінійних виступів - 17, шар дерматомного клею - 23, деформована донорська ділянка шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрих-лінії О2О3 - зріз Б-Б1-26, фрагмент лінійних виступів які відрізуються - 26. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О4-О5, ширина 1,5 мм, кут ABC 90 градусів, кут BCD 90 градусів, сторона правильного чотирикутника ABCD 3,5 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28. Фіг. 7 Дермальна рана - 29, епідермальні острівці - 30, шкіра навколо донорської рани - 31. Отриманий аутодермотрансплантат з кратністю збільшення площі від 1 до 2, дозволяє провести аутодермопластику гранулюючої рани площею у два рази більшою, скорочується термін загоєння донорської рани за рахунок епідермальних острівців. Джерела інформації: 1. Юденич В.В. Лечение ожогов и их последствий. М: Медицина, 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом з секторним механізмом для зрізування товстого, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 2, що складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, 2 UA 75484 U 5 рамки, що кріпиться до осі, плоского ножа на рамці, паралельній робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга і фіксовані до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з робочою поверхнею на півкругах, рельєф містить лінійні виступи у вигляді фрагментів довжиною 7,0 мм, з кроком 2,0 мм, висотою 1,2 мм, по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині 1,5 мм лінійні виступи 1, 3, 5 і т.п. і ряди лінійних виступів 2, 4, 6 і т. п. розміщені одні відносно одних в шаховому порядку. 3 UA 75484 U 4 UA 75484 U 5 UA 75484 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
