Пристрій для діагностування системи захисту технологічного об’єкта

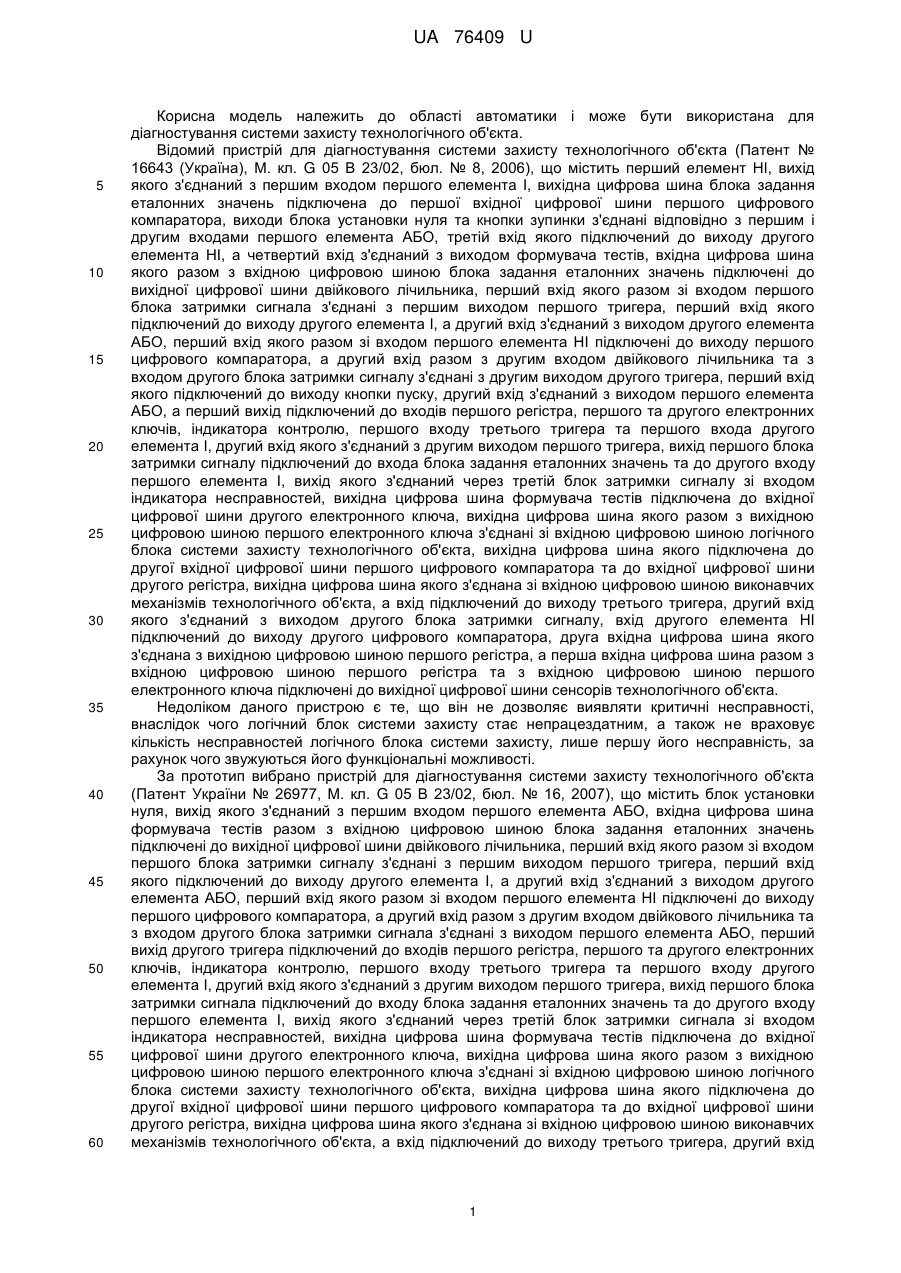

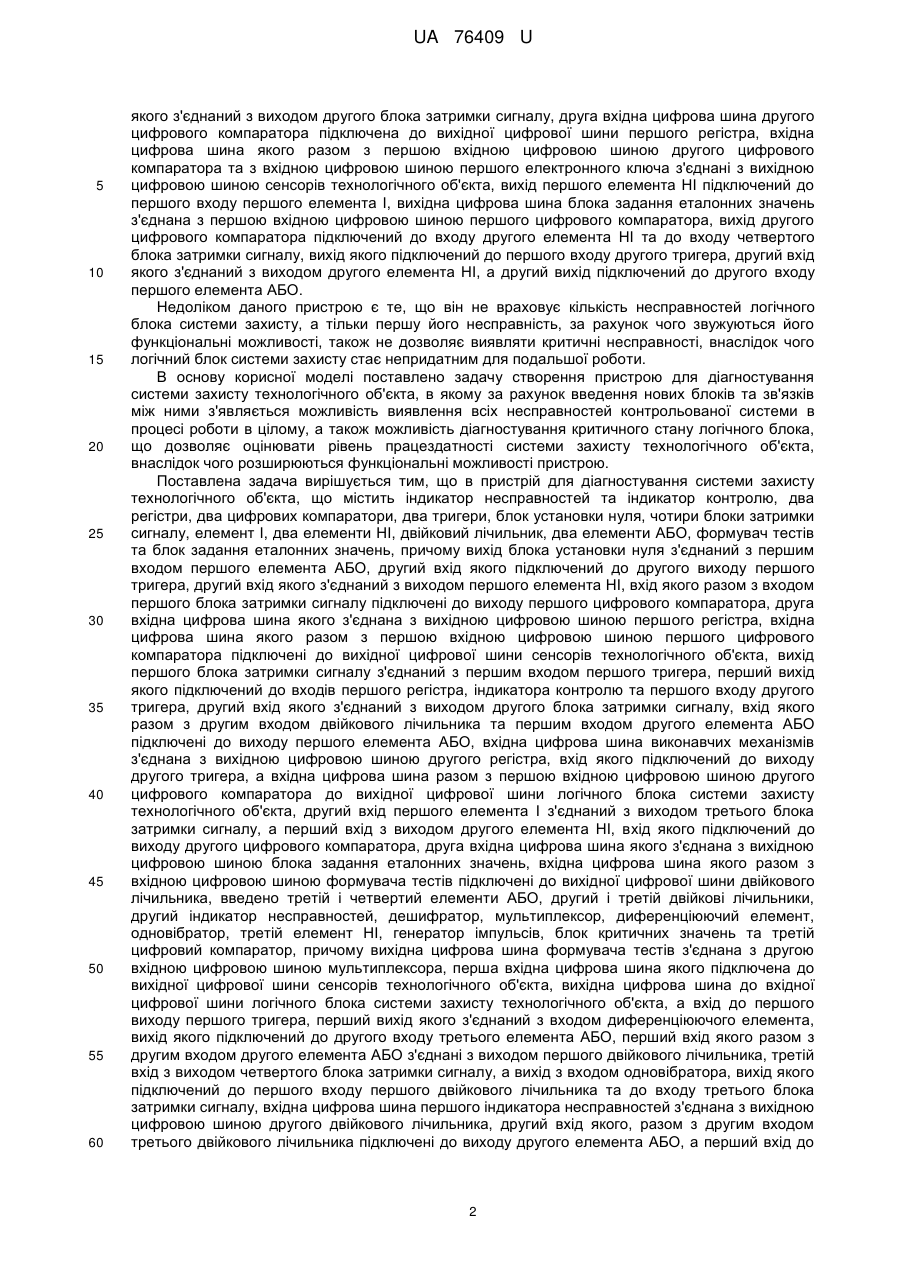

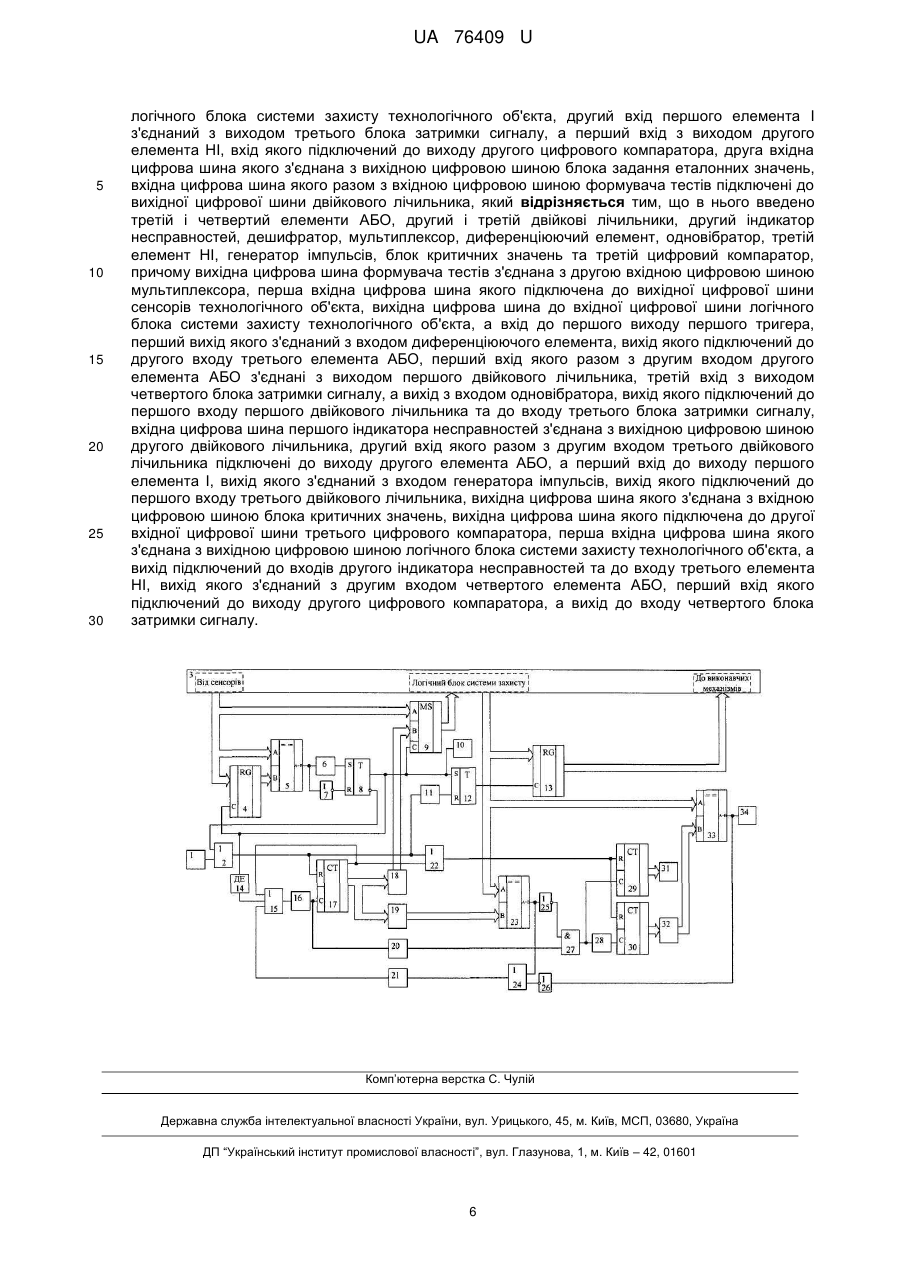

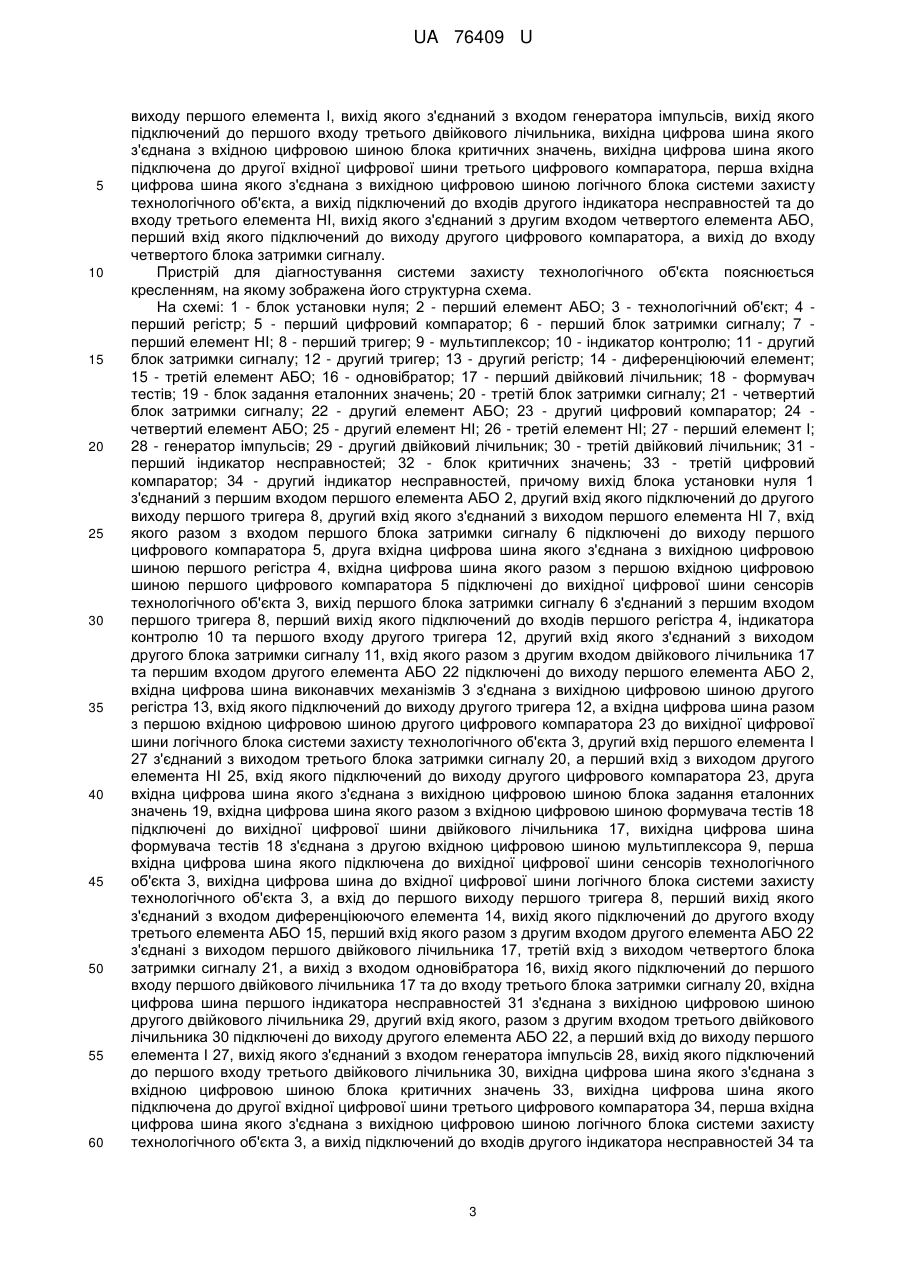

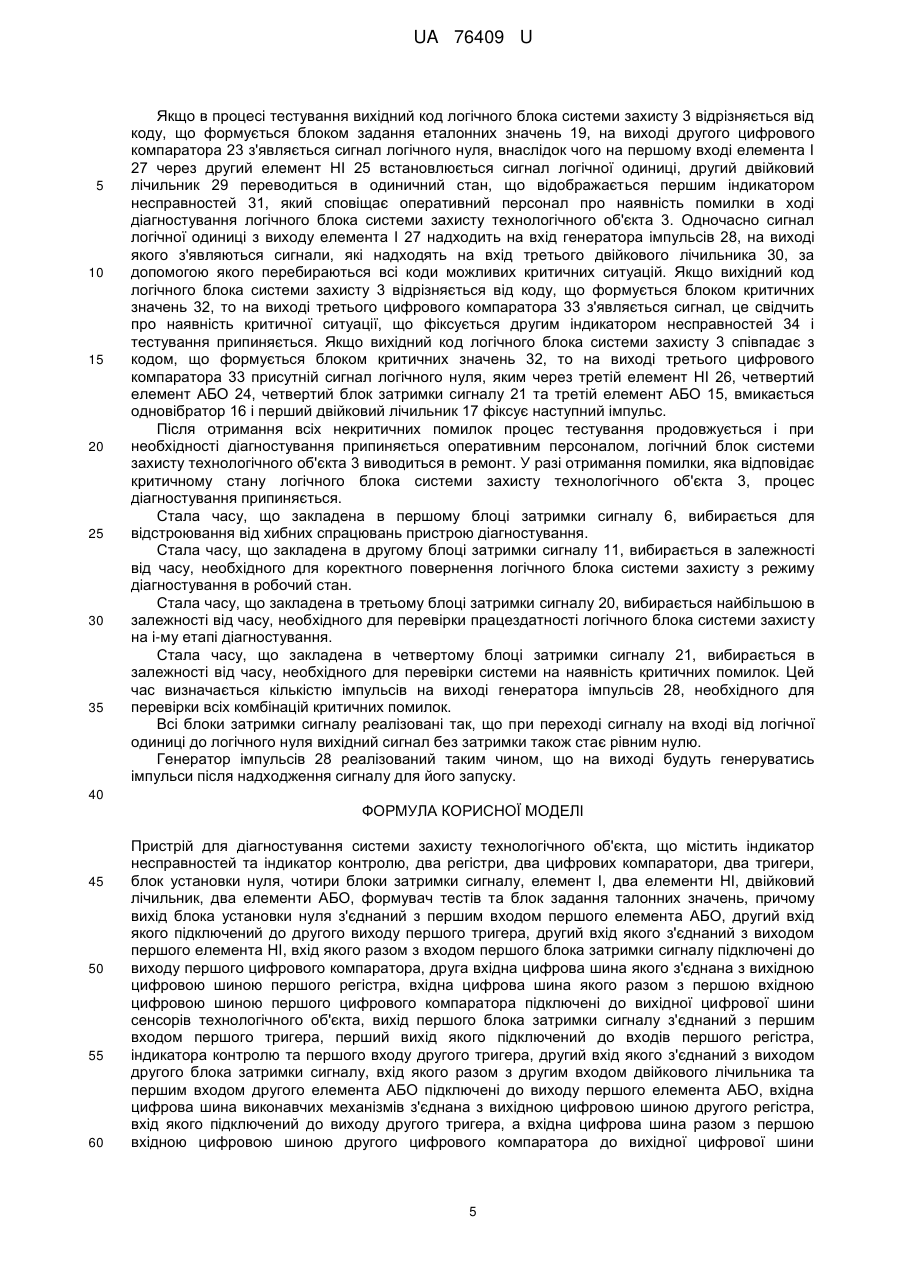

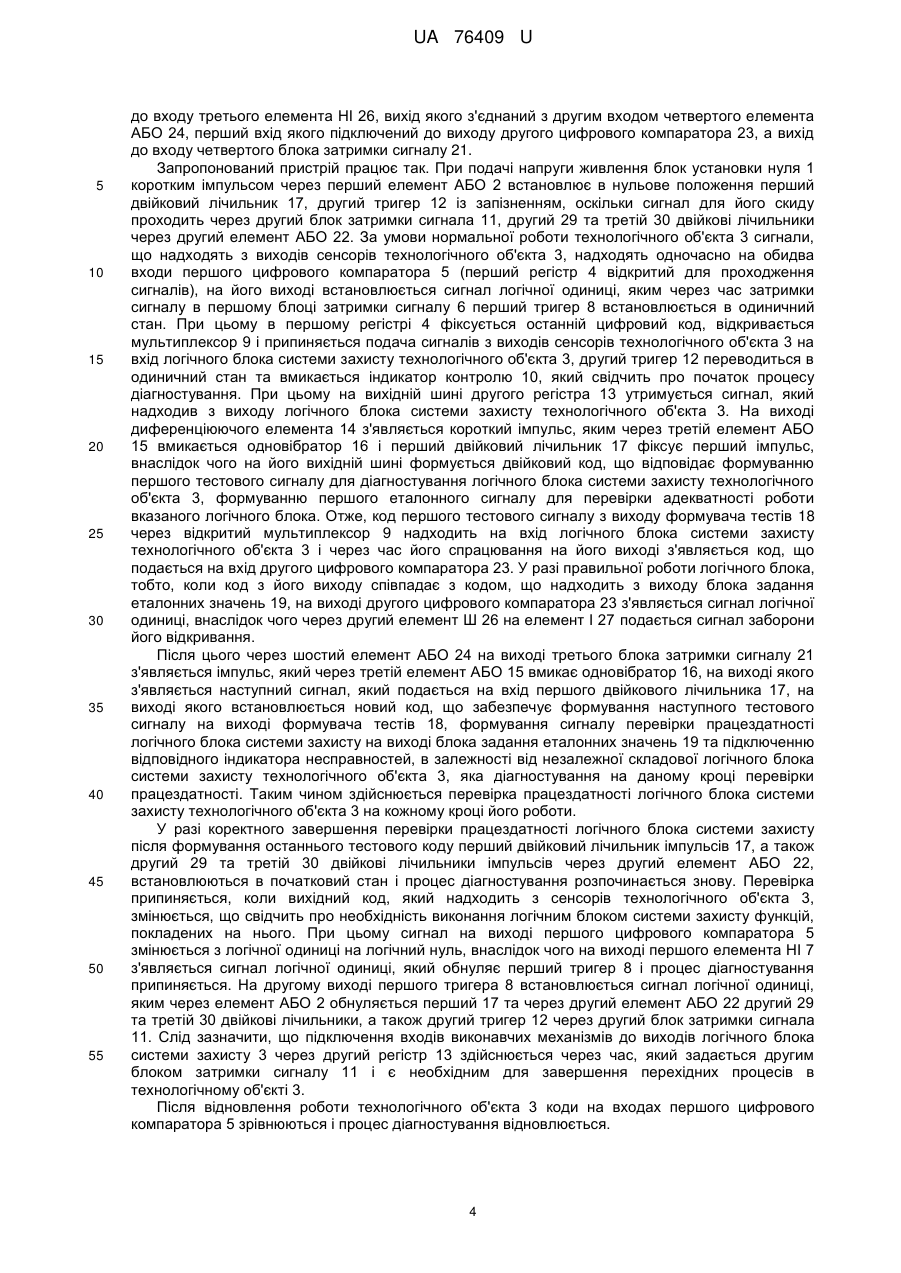

Реферат: UA 76409 U UA 76409 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області автоматики і може бути використана для діагностування системи захисту технологічного об'єкта. Відомий пристрій для діагностування системи захисту технологічного об'єкта (Патент № 16643 (Україна), М. кл. G 05 В 23/02, бюл. № 8, 2006), що містить перший елемент НІ, вихід якого з'єднаний з першим входом першого елемента І, вихідна цифрова шина блока задання еталонних значень підключена до першої вхідної цифрової шини першого цифрового компаратора, виходи блока установки нуля та кнопки зупинки з'єднані відповідно з першим і другим входами першого елемента АБО, третій вхід якого підключений до виходу другого елемента НІ, а четвертий вхід з'єднаний з виходом формувача тестів, вхідна цифрова шина якого разом з вхідною цифровою шиною блока задання еталонних значень підключені до вихідної цифрової шини двійкового лічильника, перший вхід якого разом зі входом першого блока затримки сигнала з'єднані з першим виходом першого тригера, перший вхід якого підключений до виходу другого елемента І, а другий вхід з'єднаний з виходом другого елемента АБО, перший вхід якого разом зі входом першого елемента НІ підключені до виходу першого цифрового компаратора, а другий вхід разом з другим входом двійкового лічильника та з входом другого блока затримки сигналу з'єднані з другим виходом другого тригера, перший вхід якого підключений до виходу кнопки пуску, другий вхід з'єднаний з виходом першого елемента АБО, а перший вихід підключений до входів першого регістра, першого та другого електронних ключів, індикатора контролю, першого входу третього тригера та першого входа другого елемента І, другий вхід якого з'єднаний з другим виходом першого тригера, вихід першого блока затримки сигналу підключений до входа блока задання еталонних значень та до другого входу першого елемента І, вихід якого з'єднаний через третій блок затримки сигналу зі входом індикатора несправностей, вихідна цифрова шина формувача тестів підключена до вхідної цифрової шини другого електронного ключа, вихідна цифрова шина якого разом з вихідною цифровою шиною першого електронного ключа з'єднані зі вхідною цифровою шиною логічного блока системи захисту технологічного об'єкта, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого цифрового компаратора та до вхідної цифрової шини другого регістра, вихідна цифрова шина якого з'єднана зі вхідною цифровою шиною виконавчих механізмів технологічного об'єкта, а вхід підключений до виходу третього тригера, другий вхід якого з'єднаний з виходом другого блока затримки сигналу, вхід другого елемента НІ підключений до виходу другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра, а перша вхідна цифрова шина разом з вхідною цифровою шиною першого регістра та з вхідною цифровою шиною першого електронного ключа підключені до вихідної цифрової шини сенсорів технологічного об'єкта. Недоліком даного пристрою є те, що він не дозволяє виявляти критичні несправності, внаслідок чого логічний блок системи захисту стає непрацездатним, а також не враховує кількість несправностей логічного блока системи захисту, лише першу його несправність, за рахунок чого звужуються його функціональні можливості. За прототип вибрано пристрій для діагностування системи захисту технологічного об'єкта (Патент України № 26977, М. кл. G 05 В 23/02, бюл. № 16, 2007), що містить блок установки нуля, вихід якого з'єднаний з першим входом першого елемента АБО, вхідна цифрова шина формувача тестів разом з вхідною цифровою шиною блока задання еталонних значень підключені до вихідної цифрової шини двійкового лічильника, перший вхід якого разом зі входом першого блока затримки сигналу з'єднані з першим виходом першого тригера, перший вхід якого підключений до виходу другого елемента І, а другий вхід з'єднаний з виходом другого елемента АБО, перший вхід якого разом зі входом першого елемента НІ підключені до виходу першого цифрового компаратора, а другий вхід разом з другим входом двійкового лічильника та з входом другого блока затримки сигнала з'єднані з виходом першого елемента АБО, перший вихід другого тригера підключений до входів першого регістра, першого та другого електронних ключів, індикатора контролю, першого входу третього тригера та першого входу другого елемента І, другий вхід якого з'єднаний з другим виходом першого тригера, вихід першого блока затримки сигнала підключений до входу блока задання еталонних значень та до другого входу першого елемента І, вихід якого з'єднаний через третій блок затримки сигнала зі входом індикатора несправностей, вихідна цифрова шина формувача тестів підключена до вхідної цифрової шини другого електронного ключа, вихідна цифрова шина якого разом з вихідною цифровою шиною першого електронного ключа з'єднані зі вхідною цифровою шиною логічного блока системи захисту технологічного об'єкта, вихідна цифрова шина якого підключена до другої вхідної цифрової шини першого цифрового компаратора та до вхідної цифрової шини другого регістра, вихідна цифрова шина якого з'єднана зі вхідною цифровою шиною виконавчих механізмів технологічного об'єкта, а вхід підключений до виходу третього тригера, другий вхід 1 UA 76409 U 5 10 15 20 25 30 35 40 45 50 55 60 якого з'єднаний з виходом другого блока затримки сигналу, друга вхідна цифрова шина другого цифрового компаратора підключена до вихідної цифрової шини першого регістра, вхідна цифрова шина якого разом з першою вхідною цифровою шиною другого цифрового компаратора та з вхідною цифровою шиною першого електронного ключа з'єднані з вихідною цифровою шиною сенсорів технологічного об'єкта, вихід першого елемента НІ підключений до першого входу першого елемента І, вихідна цифрова шина блока задання еталонних значень з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід другого цифрового компаратора підключений до входу другого елемента НІ та до входу четвертого блока затримки сигналу, вихід якого підключений до першого входу другого тригера, другий вхід якого з'єднаний з виходом другого елемента НІ, а другий вихід підключений до другого входу першого елемента АБО. Недоліком даного пристрою є те, що він не враховує кількість несправностей логічного блока системи захисту, а тільки першу його несправність, за рахунок чого звужуються його функціональні можливості, також не дозволяє виявляти критичні несправності, внаслідок чого логічний блок системи захисту стає непридатним для подальшої роботи. В основу корисної моделі поставлено задачу створення пристрою для діагностування системи захисту технологічного об'єкта, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість виявлення всіх несправностей контрольованої системи в процесі роботи в цілому, а також можливість діагностування критичного стану логічного блока, що дозволяє оцінювати рівень працездатності системи захисту технологічного об'єкта, внаслідок чого розширюються функціональні можливості пристрою. Поставлена задача вирішується тим, що в пристрій для діагностування системи захисту технологічного об'єкта, що містить індикатор несправностей та індикатор контролю, два регістри, два цифрових компаратори, два тригери, блок установки нуля, чотири блоки затримки сигналу, елемент І, два елементи НІ, двійковий лічильник, два елементи АБО, формувач тестів та блок задання еталонних значень, причому вихід блока установки нуля з'єднаний з першим входом першого елемента АБО, другий вхід якого підключений до другого виходу першого тригера, другий вхід якого з'єднаний з виходом першого елемента НІ, вхід якого разом з входом першого блока затримки сигналу підключені до виходу першого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра, вхідна цифрова шина якого разом з першою вхідною цифровою шиною першого цифрового компаратора підключені до вихідної цифрової шини сенсорів технологічного об'єкта, вихід першого блока затримки сигналу з'єднаний з першим входом першого тригера, перший вихід якого підключений до входів першого регістра, індикатора контролю та першого входу другого тригера, другий вхід якого з'єднаний з виходом другого блока затримки сигналу, вхід якого разом з другим входом двійкового лічильника та першим входом другого елемента АБО підключені до виходу першого елемента АБО, вхідна цифрова шина виконавчих механізмів з'єднана з вихідною цифровою шиною другого регістра, вхід якого підключений до виходу другого тригера, а вхідна цифрова шина разом з першою вхідною цифровою шиною другого цифрового компаратора до вихідної цифрової шини логічного блока системи захисту технологічного об'єкта, другий вхід першого елемента І з'єднаний з виходом третього блока затримки сигналу, а перший вхід з виходом другого елемента НІ, вхід якого підключений до виходу другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання еталонних значень, вхідна цифрова шина якого разом з вхідною цифровою шиною формувача тестів підключені до вихідної цифрової шини двійкового лічильника, введено третій і четвертий елементи АБО, другий і третій двійкові лічильники, другий індикатор несправностей, дешифратор, мультиплексор, диференціюючий елемент, одновібратор, третій елемент НІ, генератор імпульсів, блок критичних значень та третій цифровий компаратор, причому вихідна цифрова шина формувача тестів з'єднана з другою вхідною цифровою шиною мультиплексора, перша вхідна цифрова шина якого підключена до вихідної цифрової шини сенсорів технологічного об'єкта, вихідна цифрова шина до вхідної цифрової шини логічного блока системи захисту технологічного об'єкта, а вхід до першого виходу першого тригера, перший вихід якого з'єднаний з входом диференціюючого елемента, вихід якого підключений до другого входу третього елемента АБО, перший вхід якого разом з другим входом другого елемента АБО з'єднані з виходом першого двійкового лічильника, третій вхід з виходом четвертого блока затримки сигналу, а вихід з входом одновібратора, вихід якого підключений до першого входу першого двійкового лічильника та до входу третього блока затримки сигналу, вхідна цифрова шина першого індикатора несправностей з'єднана з вихідною цифровою шиною другого двійкового лічильника, другий вхід якого, разом з другим входом третього двійкового лічильника підключені до виходу другого елемента АБО, а перший вхід до 2 UA 76409 U 5 10 15 20 25 30 35 40 45 50 55 60 виходу першого елемента І, вихід якого з'єднаний з входом генератора імпульсів, вихід якого підключений до першого входу третього двійкового лічильника, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною блока критичних значень, вихідна цифрова шина якого підключена до другої вхідної цифрової шини третього цифрового компаратора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною логічного блока системи захисту технологічного об'єкта, а вихід підключений до входів другого індикатора несправностей та до входу третього елемента НІ, вихід якого з'єднаний з другим входом четвертого елемента АБО, перший вхід якого підключений до виходу другого цифрового компаратора, а вихід до входу четвертого блока затримки сигналу. Пристрій для діагностування системи захисту технологічного об'єкта пояснюється кресленням, на якому зображена його структурна схема. На схемі: 1 - блок установки нуля; 2 - перший елемент АБО; 3 - технологічний об'єкт; 4 перший регістр; 5 - перший цифровий компаратор; 6 - перший блок затримки сигналу; 7 перший елемент НІ; 8 - перший тригер; 9 - мультиплексор; 10 - індикатор контролю; 11 - другий блок затримки сигналу; 12 - другий тригер; 13 - другий регістр; 14 - диференціюючий елемент; 15 - третій елемент АБО; 16 - одновібратор; 17 - перший двійковий лічильник; 18 - формувач тестів; 19 - блок задання еталонних значень; 20 - третій блок затримки сигналу; 21 - четвертий блок затримки сигналу; 22 - другий елемент АБО; 23 - другий цифровий компаратор; 24 четвертий елемент АБО; 25 - другий елемент НІ; 26 - третій елемент НІ; 27 - перший елемент І; 28 - генератор імпульсів; 29 - другий двійковий лічильник; 30 - третій двійковий лічильник; 31 перший індикатор несправностей; 32 - блок критичних значень; 33 - третій цифровий компаратор; 34 - другий індикатор несправностей, причому вихід блока установки нуля 1 з'єднаний з першим входом першого елемента АБО 2, другий вхід якого підключений до другого виходу першого тригера 8, другий вхід якого з'єднаний з виходом першого елемента НІ 7, вхід якого разом з входом першого блока затримки сигналу 6 підключені до виходу першого цифрового компаратора 5, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра 4, вхідна цифрова шина якого разом з першою вхідною цифровою шиною першого цифрового компаратора 5 підключені до вихідної цифрової шини сенсорів технологічного об'єкта 3, вихід першого блока затримки сигналу 6 з'єднаний з першим входом першого тригера 8, перший вихід якого підключений до входів першого регістра 4, індикатора контролю 10 та першого входу другого тригера 12, другий вхід якого з'єднаний з виходом другого блока затримки сигналу 11, вхід якого разом з другим входом двійкового лічильника 17 та першим входом другого елемента АБО 22 підключені до виходу першого елемента АБО 2, вхідна цифрова шина виконавчих механізмів 3 з'єднана з вихідною цифровою шиною другого регістра 13, вхід якого підключений до виходу другого тригера 12, а вхідна цифрова шина разом з першою вхідною цифровою шиною другого цифрового компаратора 23 до вихідної цифрової шини логічного блока системи захисту технологічного об'єкта 3, другий вхід першого елемента І 27 з'єднаний з виходом третього блока затримки сигналу 20, а перший вхід з виходом другого елемента НІ 25, вхід якого підключений до виходу другого цифрового компаратора 23, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання еталонних значень 19, вхідна цифрова шина якого разом з вхідною цифровою шиною формувача тестів 18 підключені до вихідної цифрової шини двійкового лічильника 17, вихідна цифрова шина формувача тестів 18 з'єднана з другою вхідною цифровою шиною мультиплексора 9, перша вхідна цифрова шина якого підключена до вихідної цифрової шини сенсорів технологічного об'єкта 3, вихідна цифрова шина до вхідної цифрової шини логічного блока системи захисту технологічного об'єкта 3, а вхід до першого виходу першого тригера 8, перший вихід якого з'єднаний з входом диференціюючого елемента 14, вихід якого підключений до другого входу третього елемента АБО 15, перший вхід якого разом з другим входом другого елемента АБО 22 з'єднані з виходом першого двійкового лічильника 17, третій вхід з виходом четвертого блока затримки сигналу 21, а вихід з входом одновібратора 16, вихід якого підключений до першого входу першого двійкового лічильника 17 та до входу третього блока затримки сигналу 20, вхідна цифрова шина першого індикатора несправностей 31 з'єднана з вихідною цифровою шиною другого двійкового лічильника 29, другий вхід якого, разом з другим входом третього двійкового лічильника 30 підключені до виходу другого елемента АБО 22, а перший вхід до виходу першого елемента І 27, вихід якого з'єднаний з входом генератора імпульсів 28, вихід якого підключений до першого входу третього двійкового лічильника 30, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною блока критичних значень 33, вихідна цифрова шина якого підключена до другої вхідної цифрової шини третього цифрового компаратора 34, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною логічного блока системи захисту технологічного об'єкта 3, а вихід підключений до входів другого індикатора несправностей 34 та 3 UA 76409 U 5 10 15 20 25 30 35 40 45 50 55 до входу третього елемента НІ 26, вихід якого з'єднаний з другим входом четвертого елемента АБО 24, перший вхід якого підключений до виходу другого цифрового компаратора 23, а вихід до входу четвертого блока затримки сигналу 21. Запропонований пристрій працює так. При подачі напруги живлення блок установки нуля 1 коротким імпульсом через перший елемент АБО 2 встановлює в нульове положення перший двійковий лічильник 17, другий тригер 12 із запізненням, оскільки сигнал для його скиду проходить через другий блок затримки сигнала 11, другий 29 та третій 30 двійкові лічильники через другий елемент АБО 22. За умови нормальної роботи технологічного об'єкта 3 сигнали, що надходять з виходів сенсорів технологічного об'єкта 3, надходять одночасно на обидва входи першого цифрового компаратора 5 (перший регістр 4 відкритий для проходження сигналів), на його виході встановлюється сигнал логічної одиниці, яким через час затримки сигналу в першому блоці затримки сигналу 6 перший тригер 8 встановлюється в одиничний стан. При цьому в першому регістрі 4 фіксується останній цифровий код, відкривається мультиплексор 9 і припиняється подача сигналів з виходів сенсорів технологічного об'єкта 3 на вхід логічного блока системи захисту технологічного об'єкта 3, другий тригер 12 переводиться в одиничний стан та вмикається індикатор контролю 10, який свідчить про початок процесу діагностування. При цьому на вихідній шині другого регістра 13 утримується сигнал, який надходив з виходу логічного блока системи захисту технологічного об'єкта 3. На виході диференціюючого елемента 14 з'являється короткий імпульс, яким через третій елемент АБО 15 вмикається одновібратор 16 і перший двійковий лічильник 17 фіксує перший імпульс, внаслідок чого на його вихідній шині формується двійковий код, що відповідає формуванню першого тестового сигналу для діагностування логічного блока системи захисту технологічного об'єкта 3, формуванню першого еталонного сигналу для перевірки адекватності роботи вказаного логічного блока. Отже, код першого тестового сигналу з виходу формувача тестів 18 через відкритий мультиплексор 9 надходить на вхід логічного блока системи захисту технологічного об'єкта 3 і через час його спрацювання на його виході з'являється код, що подається на вхід другого цифрового компаратора 23. У разі правильної роботи логічного блока, тобто, коли код з його виходу співпадає з кодом, що надходить з виходу блока задання еталонних значень 19, на виході другого цифрового компаратора 23 з'являється сигнал логічної одиниці, внаслідок чого через другий елемент Ш 26 на елемент І 27 подається сигнал заборони його відкривання. Після цього через шостий елемент АБО 24 на виході третього блока затримки сигналу 21 з'являється імпульс, який через третій елемент АБО 15 вмикає одновібратор 16, на виході якого з'являється наступний сигнал, який подається на вхід першого двійкового лічильника 17, на виході якого встановлюється новий код, що забезпечує формування наступного тестового сигналу на виході формувача тестів 18, формування сигналу перевірки працездатності логічного блока системи захисту на виході блока задання еталонних значень 19 та підключенню відповідного індикатора несправностей, в залежності від незалежної складової логічного блока системи захисту технологічного об'єкта 3, яка діагностування на даному кроці перевірки працездатності. Таким чином здійснюється перевірка працездатності логічного блока системи захисту технологічного об'єкта 3 на кожному кроці його роботи. У разі коректного завершення перевірки працездатності логічного блока системи захисту після формування останнього тестового коду перший двійковий лічильник імпульсів 17, а також другий 29 та третій 30 двійкові лічильники імпульсів через другий елемент АБО 22, встановлюються в початковий стан і процес діагностування розпочинається знову. Перевірка припиняється, коли вихідний код, який надходить з сенсорів технологічного об'єкта 3, змінюється, що свідчить про необхідність виконання логічним блоком системи захисту функцій, покладених на нього. При цьому сигнал на виході першого цифрового компаратора 5 змінюється з логічної одиниці на логічний нуль, внаслідок чого на виході першого елемента НІ 7 з'являється сигнал логічної одиниці, який обнуляє перший тригер 8 і процес діагностування припиняється. На другому виході першого тригера 8 встановлюється сигнал логічної одиниці, яким через елемент АБО 2 обнуляється перший 17 та через другий елемент АБО 22 другий 29 та третій 30 двійкові лічильники, а також другий тригер 12 через другий блок затримки сигнала 11. Слід зазначити, що підключення входів виконавчих механізмів до виходів логічного блока системи захисту 3 через другий регістр 13 здійснюється через час, який задається другим блоком затримки сигналу 11 і є необхідним для завершення перехідних процесів в технологічному об'єкті 3. Після відновлення роботи технологічного об'єкта 3 коди на входах першого цифрового компаратора 5 зрівнюються і процес діагностування відновлюється. 4 UA 76409 U 5 10 15 20 25 30 35 Якщо в процесі тестування вихідний код логічного блока системи захисту 3 відрізняється від коду, що формується блоком задання еталонних значень 19, на виході другого цифрового компаратора 23 з'являється сигнал логічного нуля, внаслідок чого на першому вході елемента І 27 через другий елемент НІ 25 встановлюється сигнал логічної одиниці, другий двійковий лічильник 29 переводиться в одиничний стан, що відображається першим індикатором несправностей 31, який сповіщає оперативний персонал про наявність помилки в ході діагностування логічного блока системи захисту технологічного об'єкта 3. Одночасно сигнал логічної одиниці з виходу елемента І 27 надходить на вхід генератора імпульсів 28, на виході якого з'являються сигнали, які надходять на вхід третього двійкового лічильника 30, за допомогою якого перебираються всі коди можливих критичних ситуацій. Якщо вихідний код логічного блока системи захисту 3 відрізняється від коду, що формується блоком критичних значень 32, то на виході третього цифрового компаратора 33 з'являється сигнал, це свідчить про наявність критичної ситуації, що фіксується другим індикатором несправностей 34 і тестування припиняється. Якщо вихідний код логічного блока системи захисту 3 співпадає з кодом, що формується блоком критичних значень 32, то на виході третього цифрового компаратора 33 присутній сигнал логічного нуля, яким через третій елемент НІ 26, четвертий елемент АБО 24, четвертий блок затримки сигналу 21 та третій елемент АБО 15, вмикається одновібратор 16 і перший двійковий лічильник 17 фіксує наступний імпульс. Після отримання всіх некритичних помилок процес тестування продовжується і при необхідності діагностування припиняється оперативним персоналом, логічний блок системи захисту технологічного об'єкта 3 виводиться в ремонт. У разі отримання помилки, яка відповідає критичному стану логічного блока системи захисту технологічного об'єкта 3, процес діагностування припиняється. Стала часу, що закладена в першому блоці затримки сигналу 6, вибирається для відстроювання від хибних спрацювань пристрою діагностування. Стала часу, що закладена в другому блоці затримки сигналу 11, вибирається в залежності від часу, необхідного для коректного повернення логічного блока системи захисту з режиму діагностування в робочий стан. Стала часу, що закладена в третьому блоці затримки сигналу 20, вибирається найбільшою в залежності від часу, необхідного для перевірки працездатності логічного блока системи захисту на і-му етапі діагностування. Стала часу, що закладена в четвертому блоці затримки сигналу 21, вибирається в залежності від часу, необхідного для перевірки системи на наявність критичних помилок. Цей час визначається кількістю імпульсів на виході генератора імпульсів 28, необхідного для перевірки всіх комбінацій критичних помилок. Всі блоки затримки сигналу реалізовані так, що при переході сигналу на вході від логічної одиниці до логічного нуля вихідний сигнал без затримки також стає рівним нулю. Генератор імпульсів 28 реалізований таким чином, що на виході будуть генеруватись імпульси після надходження сигналу для його запуску. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 Пристрій для діагностування системи захисту технологічного об'єкта, що містить індикатор несправностей та індикатор контролю, два регістри, два цифрових компаратори, два тригери, блок установки нуля, чотири блоки затримки сигналу, елемент І, два елементи НІ, двійковий лічильник, два елементи АБО, формувач тестів та блок задання талонних значень, причому вихід блока установки нуля з'єднаний з першим входом першого елемента АБО, другий вхід якого підключений до другого виходу першого тригера, другий вхід якого з'єднаний з виходом першого елемента НІ, вхід якого разом з входом першого блока затримки сигналу підключені до виходу першого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого регістра, вхідна цифрова шина якого разом з першою вхідною цифровою шиною першого цифрового компаратора підключені до вихідної цифрової шини сенсорів технологічного об'єкта, вихід першого блока затримки сигналу з'єднаний з першим входом першого тригера, перший вихід якого підключений до входів першого регістра, індикатора контролю та першого входу другого тригера, другий вхід якого з'єднаний з виходом другого блока затримки сигналу, вхід якого разом з другим входом двійкового лічильника та першим входом другого елемента АБО підключені до виходу першого елемента АБО, вхідна цифрова шина виконавчих механізмів з'єднана з вихідною цифровою шиною другого регістра, вхід якого підключений до виходу другого тригера, а вхідна цифрова шина разом з першою вхідною цифровою шиною другого цифрового компаратора до вихідної цифрової шини 5 UA 76409 U 5 10 15 20 25 30 логічного блока системи захисту технологічного об'єкта, другий вхід першого елемента І з'єднаний з виходом третього блока затримки сигналу, а перший вхід з виходом другого елемента НІ, вхід якого підключений до виходу другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання еталонних значень, вхідна цифрова шина якого разом з вхідною цифровою шиною формувача тестів підключені до вихідної цифрової шини двійкового лічильника, який відрізняється тим, що в нього введено третій і четвертий елементи АБО, другий і третій двійкові лічильники, другий індикатор несправностей, дешифратор, мультиплексор, диференціюючий елемент, одновібратор, третій елемент НІ, генератор імпульсів, блок критичних значень та третій цифровий компаратор, причому вихідна цифрова шина формувача тестів з'єднана з другою вхідною цифровою шиною мультиплексора, перша вхідна цифрова шина якого підключена до вихідної цифрової шини сенсорів технологічного об'єкта, вихідна цифрова шина до вхідної цифрової шини логічного блока системи захисту технологічного об'єкта, а вхід до першого виходу першого тригера, перший вихід якого з'єднаний з входом диференціюючого елемента, вихід якого підключений до другого входу третього елемента АБО, перший вхід якого разом з другим входом другого елемента АБО з'єднані з виходом першого двійкового лічильника, третій вхід з виходом четвертого блока затримки сигналу, а вихід з входом одновібратора, вихід якого підключений до першого входу першого двійкового лічильника та до входу третього блока затримки сигналу, вхідна цифрова шина першого індикатора несправностей з'єднана з вихідною цифровою шиною другого двійкового лічильника, другий вхід якого разом з другим входом третього двійкового лічильника підключені до виходу другого елемента АБО, а перший вхід до виходу першого елемента І, вихід якого з'єднаний з входом генератора імпульсів, вихід якого підключений до першого входу третього двійкового лічильника, вихідна цифрова шина якого з'єднана з вхідною цифровою шиною блока критичних значень, вихідна цифрова шина якого підключена до другої вхідної цифрової шини третього цифрового компаратора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною логічного блока системи захисту технологічного об'єкта, а вихід підключений до входів другого індикатора несправностей та до входу третього елемента НІ, вихід якого з'єднаний з другим входом четвертого елемента АБО, перший вхід якого підключений до виходу другого цифрового компаратора, а вихід до входу четвертого блока затримки сигналу. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
