Безкислотний картон для виготовлення коробок для довгострокового зберігання архівних документів

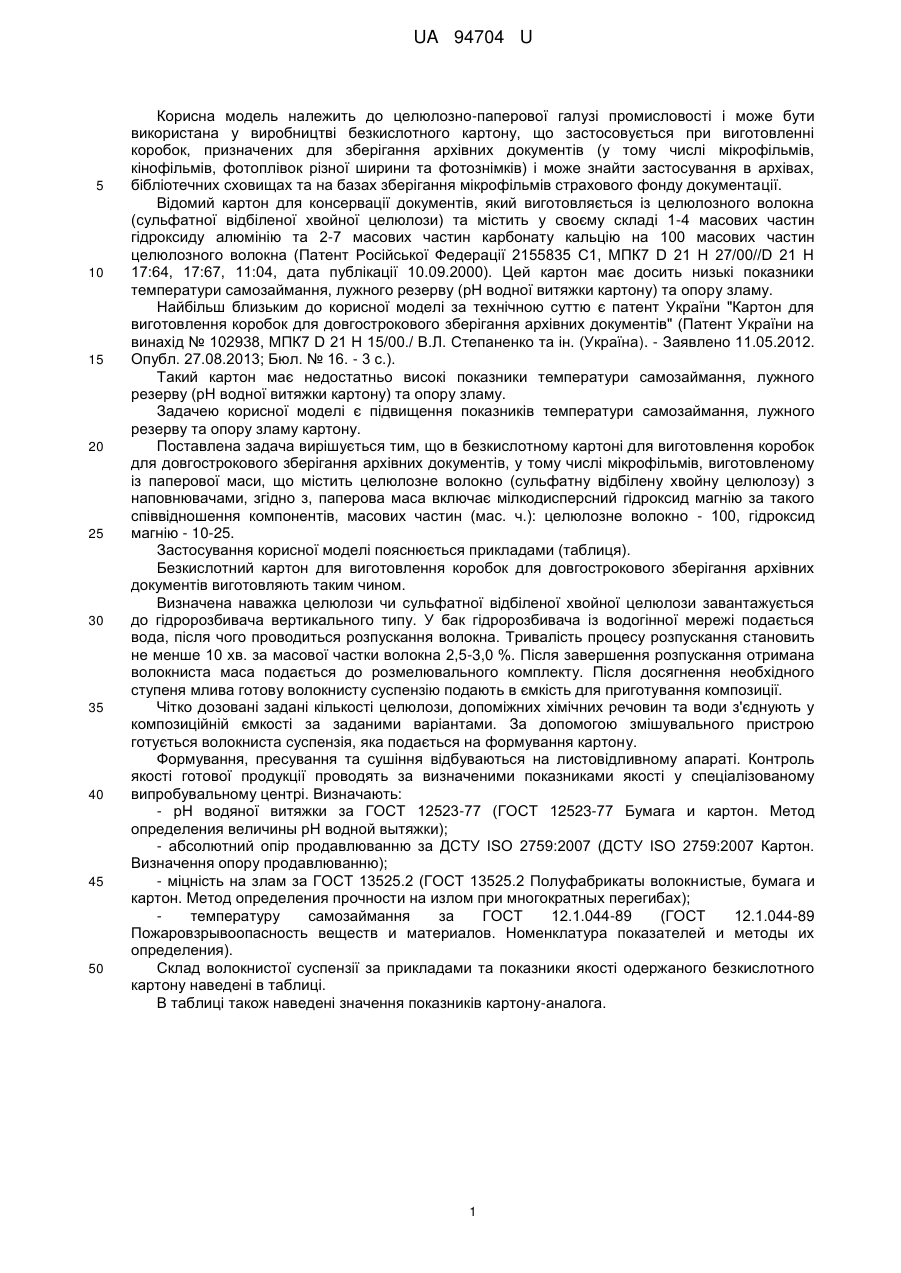

Реферат: Безкислотний картон для виготовлення коробок для довгострокового зберігання архівних документів, в тому числі мікрофільмів, виготовлений із паперової маси, що містить целюлозне волокно чи сульфатну відбілену хвойну целюлозу з наповнювачами. Паперова маса включає мілкодисперсний гідроксид магнію за такого співвідношення компонентів, масових частин: целюлозне волокно - 100, гідроксид магнію - 10-25. UA 94704 U (12) UA 94704 U UA 94704 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до целюлозно-паперової галузі промисловості і може бути використана у виробництві безкислотного картону, що застосовується при виготовленні коробок, призначених для зберігання архівних документів (у тому числі мікрофільмів, кінофільмів, фотоплівок різної ширини та фотознімків) і може знайти застосування в архівах, бібліотечних сховищах та на базах зберігання мікрофільмів страхового фонду документації. Відомий картон для консервації документів, який виготовляється із целюлозного волокна (сульфатної відбіленої хвойної целюлози) та містить у своєму складі 1-4 масових частин гідроксиду алюмінію та 2-7 масових частин карбонату кальцію на 100 масових частин целюлозного волокна (Патент Російської Федерації 2155835 С1, МПК7 D 21 Н 27/00//D 21 Н 17:64, 17:67, 11:04, дата публікації 10.09.2000). Цей картон має досить низькі показники температури самозаймання, лужного резерву (рН водної витяжки картону) та опору зламу. Найбільш близьким до корисної моделі за технічною суттю є патент України "Картон для виготовлення коробок для довгострокового зберігання архівних документів" (Патент України на винахід № 102938, МПК7 D 21 Н 15/00./ В.Л. Степаненко та ін. (Україна). - Заявлено 11.05.2012. Опубл. 27.08.2013; Бюл. № 16. - 3 с.). Такий картон має недостатньо високі показники температури самозаймання, лужного резерву (рН водної витяжки картону) та опору зламу. Задачею корисної моделі є підвищення показників температури самозаймання, лужного резерву та опору зламу картону. Поставлена задача вирішується тим, що в безкислотному картоні для виготовлення коробок для довгострокового зберігання архівних документів, у тому числі мікрофільмів, виготовленому із паперової маси, що містить целюлозне волокно (сульфатну відбілену хвойну целюлозу) з наповнювачами, згідно з, паперова маса включає мілкодисперсний гідроксид магнію за такого співвідношення компонентів, масових частин (мас. ч.): целюлозне волокно - 100, гідроксид магнію - 10-25. Застосування корисної моделі пояснюється прикладами (таблиця). Безкислотний картон для виготовлення коробок для довгострокового зберігання архівних документів виготовляють таким чином. Визначена наважка целюлози чи сульфатної відбіленої хвойної целюлози завантажується до гідророзбивача вертикального типу. У бак гідророзбивача із водогінної мережі подається вода, після чого проводиться розпускання волокна. Тривалість процесу розпускання становить не менше 10 хв. за масової частки волокна 2,5-3,0 %. Після завершення розпускання отримана волокниста маса подається до розмелювального комплекту. Після досягнення необхідного ступеня млива готову волокнисту суспензію подають в ємкість для приготування композиції. Чітко дозовані задані кількості целюлози, допоміжних хімічних речовин та води з'єднують у композиційній ємкості за заданими варіантами. За допомогою змішувального пристрою готується волокниста суспензія, яка подається на формування картону. Формування, пресування та сушіння відбуваються на листовідливному апараті. Контроль якості готової продукції проводять за визначеними показниками якості у спеціалізованому випробувальному центрі. Визначають: - рН водяної витяжки за ГОСТ 12523-77 (ГОСТ 12523-77 Бумага и картон. Метод определения величины рН водной вытяжки); - абсолютний опір продавлюванню за ДСТУ ISO 2759:2007 (ДСТУ ISO 2759:2007 Картон. Визначення опору продавлюванню); - міцність на злам за ГОСТ 13525.2 (ГОСТ 13525.2 Полуфабрикаты волокнистые, бумага и картон. Метод определения прочности на излом при многократных перегибах); температуру самозаймання за ГОСТ 12.1.044-89 (ГОСТ 12.1.044-89 Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения). Склад волокнистої суспензії за прикладами та показники якості одержаного безкислотного картону наведені в таблиці. В таблиці також наведені значення показників картону-аналога. 1 UA 94704 U Таблиця Показники Приклад 1 Приклад 2 Приклад 3 Вміст гідроксиду алюмінію, мас. ч. на 100 мас. ч. целюлозного волокна Вміст гідроксиду магнію, мас. ч. на 100 мас. ч. целюлозного 10 20 25 волокна рН водної витяжки 8,9 9,3 9,5 Абсолютний опір 2270 1820 1207 продавлюванню, кПа Опір зламу. кількість 7743 7868 4131 повторних перегинів Температура 395 400 405 самозаймання, °C 5 Аналог 10 20 25 7,4 8,3 8,4 1650 1570 1310 3340 4035 2300 380 390 395 Введення гідроксиду магнію в кількостях менших 10 мас. ч. на 100 мас. ч. целюлози дає незначний ефект щодо підвищення температури самозаймання, тому економічно недоцільне. Введення гідроксиду магнію в кількостях більших 25 мас. ч. на 100 мас. ч. целюлози призводить до погіршення міцності картону, тому недоцільне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Безкислотний картон для виготовлення коробок для довгострокового зберігання архівних документів, в тому числі мікрофільмів, виготовлений із паперової маси, що містить целюлозне волокно чи сульфатну відбілену хвойну целюлозу з наповнювачами, який відрізняється тим, що паперова маса включає мілкодисперсний гідроксид магнію за такого співвідношення компонентів, масових частин: целюлозне волокно - 100, гідроксид магнію - 10-25. 15 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
