Сошник

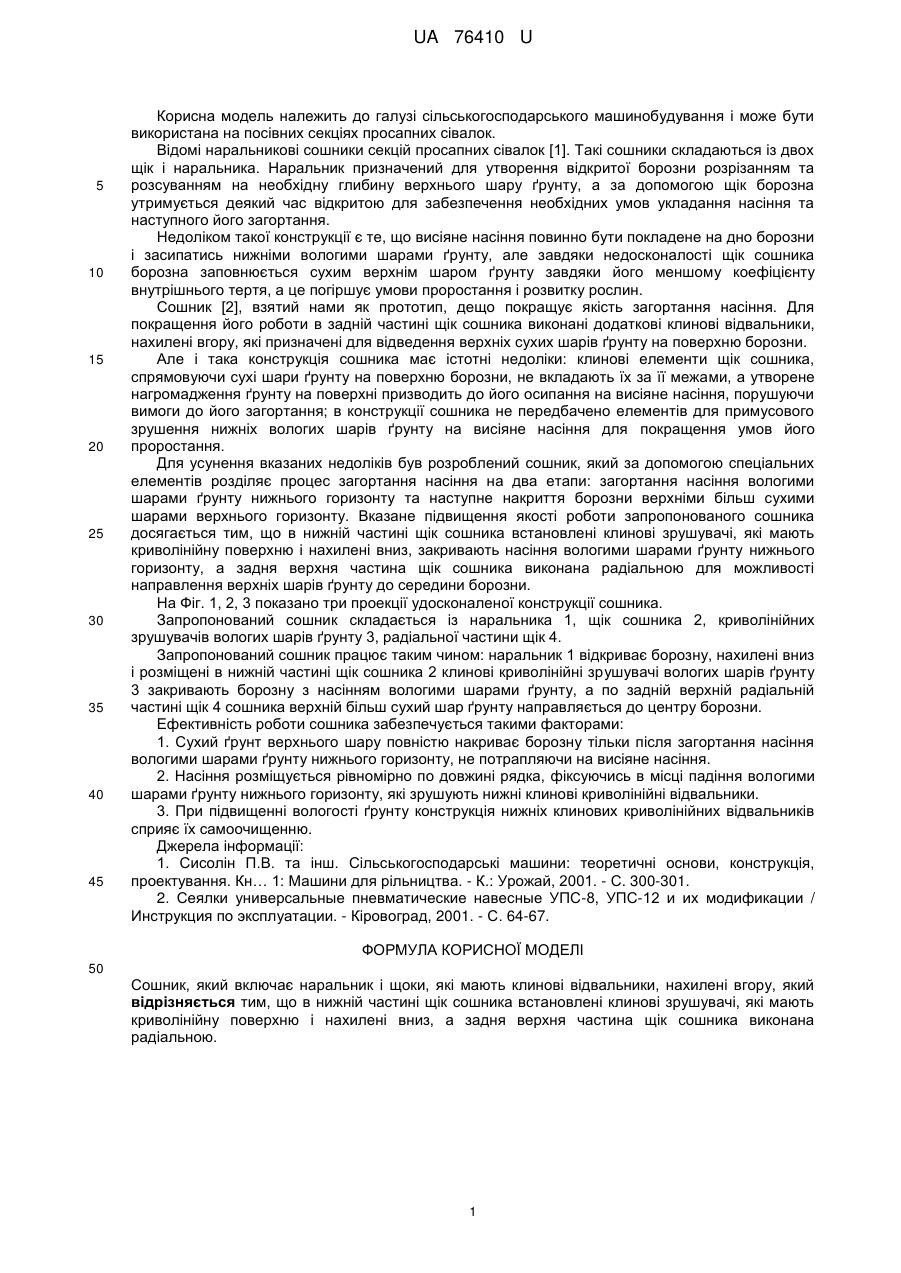

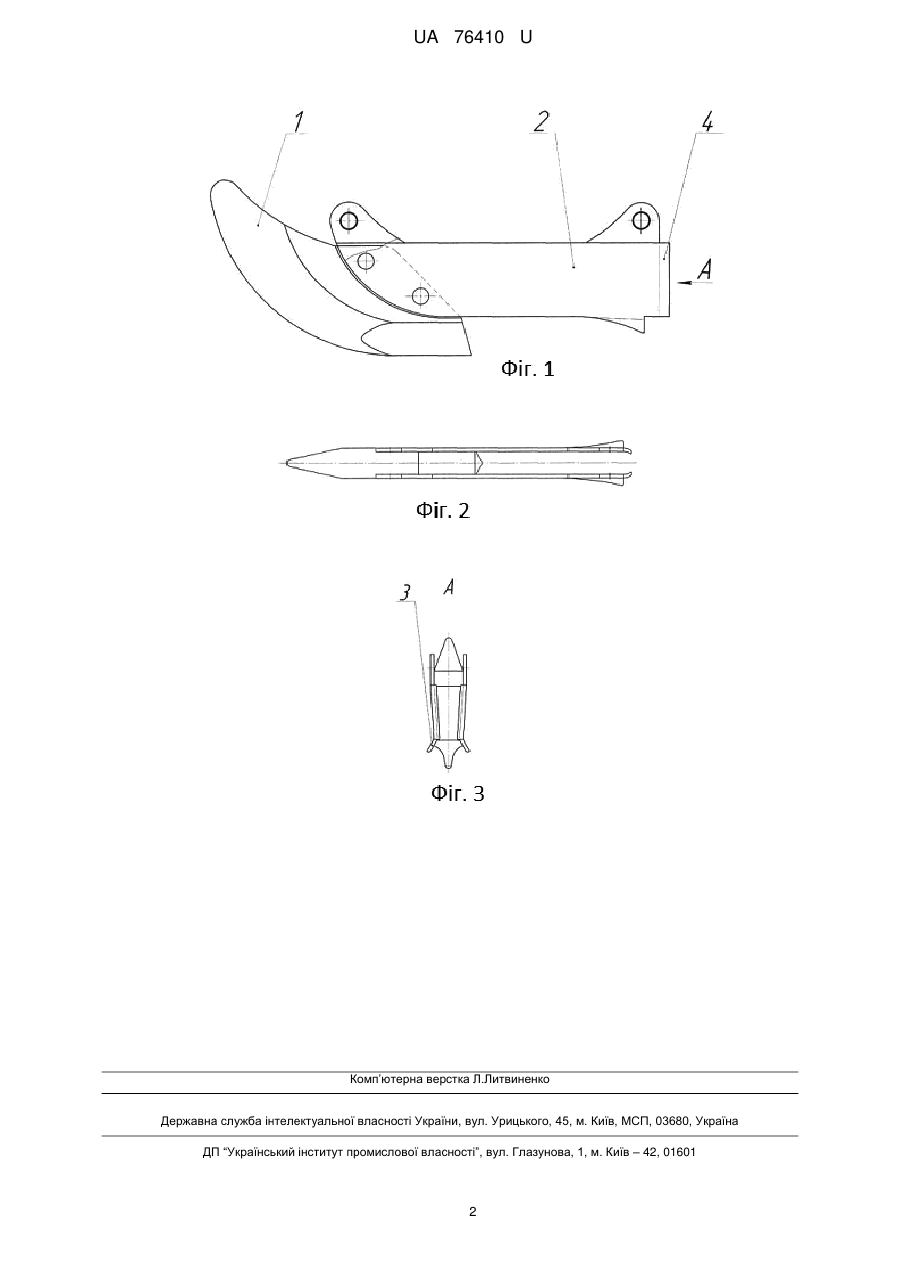

Реферат: UA 76410 U UA 76410 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана на посівних секціях просапних сівалок. Відомі наральникові сошники секцій просапних сівалок [1]. Такі сошники складаються із двох щік і наральника. Наральник призначений для утворення відкритої борозни розрізанням та розсуванням на необхідну глибину верхнього шару ґрунту, а за допомогою щік борозна утримується деякий час відкритою для забезпечення необхідних умов укладання насіння та наступного його загортання. Недоліком такої конструкції є те, що висіяне насіння повинно бути покладене на дно борозни і засипатись нижніми вологими шарами ґрунту, але завдяки недосконалості щік сошника борозна заповнюється сухим верхнім шаром ґрунту завдяки його меншому коефіцієнту внутрішнього тертя, а це погіршує умови проростання і розвитку рослин. Сошник [2], взятий нами як прототип, дещо покращує якість загортання насіння. Для покращення його роботи в задній частині щік сошника виконані додаткові клинові відвальники, нахилені вгору, які призначені для відведення верхніх сухих шарів ґрунту на поверхню борозни. Але і така конструкція сошника має істотні недоліки: клинові елементи щік сошника, спрямовуючи сухі шари ґрунту на поверхню борозни, не вкладають їх за її межами, а утворене нагромадження ґрунту на поверхні призводить до його осипання на висіяне насіння, порушуючи вимоги до його загортання; в конструкції сошника не передбачено елементів для примусового зрушення нижніх вологих шарів ґрунту на висіяне насіння для покращення умов його проростання. Для усунення вказаних недоліків був розроблений сошник, який за допомогою спеціальних елементів розділяє процес загортання насіння на два етапи: загортання насіння вологими шарами ґрунту нижнього горизонту та наступне накриття борозни верхніми більш сухими шарами верхнього горизонту. Вказане підвищення якості роботи запропонованого сошника досягається тим, що в нижній частині щік сошника встановлені клинові зрушувачі, які мають криволінійну поверхню і нахилені вниз, закривають насіння вологими шарами ґрунту нижнього горизонту, а задня верхня частина щік сошника виконана радіальною для можливості направлення верхніх шарів ґрунту до середини борозни. На Фіг. 1, 2, 3 показано три проекції удосконаленої конструкції сошника. Запропонований сошник складається із наральника 1, щік сошника 2, криволінійних зрушувачів вологих шарів ґрунту 3, радіальної частини щік 4. Запропонований сошник працює таким чином: наральник 1 відкриває борозну, нахилені вниз і розміщені в нижній частині щік сошника 2 клинові криволінійні зрушувачі вологих шарів ґрунту 3 закривають борозну з насінням вологими шарами ґрунту, а по задній верхній радіальній частині щік 4 сошника верхній більш сухий шар ґрунту направляється до центру борозни. Ефективність роботи сошника забезпечується такими факторами: 1. Сухий ґрунт верхнього шару повністю накриває борозну тільки після загортання насіння вологими шарами ґрунту нижнього горизонту, не потрапляючи на висіяне насіння. 2. Насіння розміщується рівномірно по довжині рядка, фіксуючись в місці падіння вологими шарами ґрунту нижнього горизонту, які зрушують нижні клинові криволінійні відвальники. 3. При підвищенні вологості ґрунту конструкція нижніх клинових криволінійних відвальників сприяє їх самоочищенню. Джерела інформації: 1. Сисолін П.В. та інш. Сільськогосподарські машини: теоретичні основи, конструкція, проектування. Кн… 1: Машини для рільництва. - К.: Урожай, 2001. - С. 300-301. 2. Сеялки универсальные пневматические навесные УПС-8, УПС-12 и их модификации / Инструкция по эксплуатации. - Кіровоград, 2001. - С. 64-67. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Сошник, який включає наральник і щоки, які мають клинові відвальники, нахилені вгору, який відрізняється тим, що в нижній частині щік сошника встановлені клинові зрушувачі, які мають криволінійну поверхню і нахилені вниз, а задня верхня частина щік сошника виконана радіальною. 1 UA 76410 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
