Одноразовий стаканчик з утримувачем “утрьох”

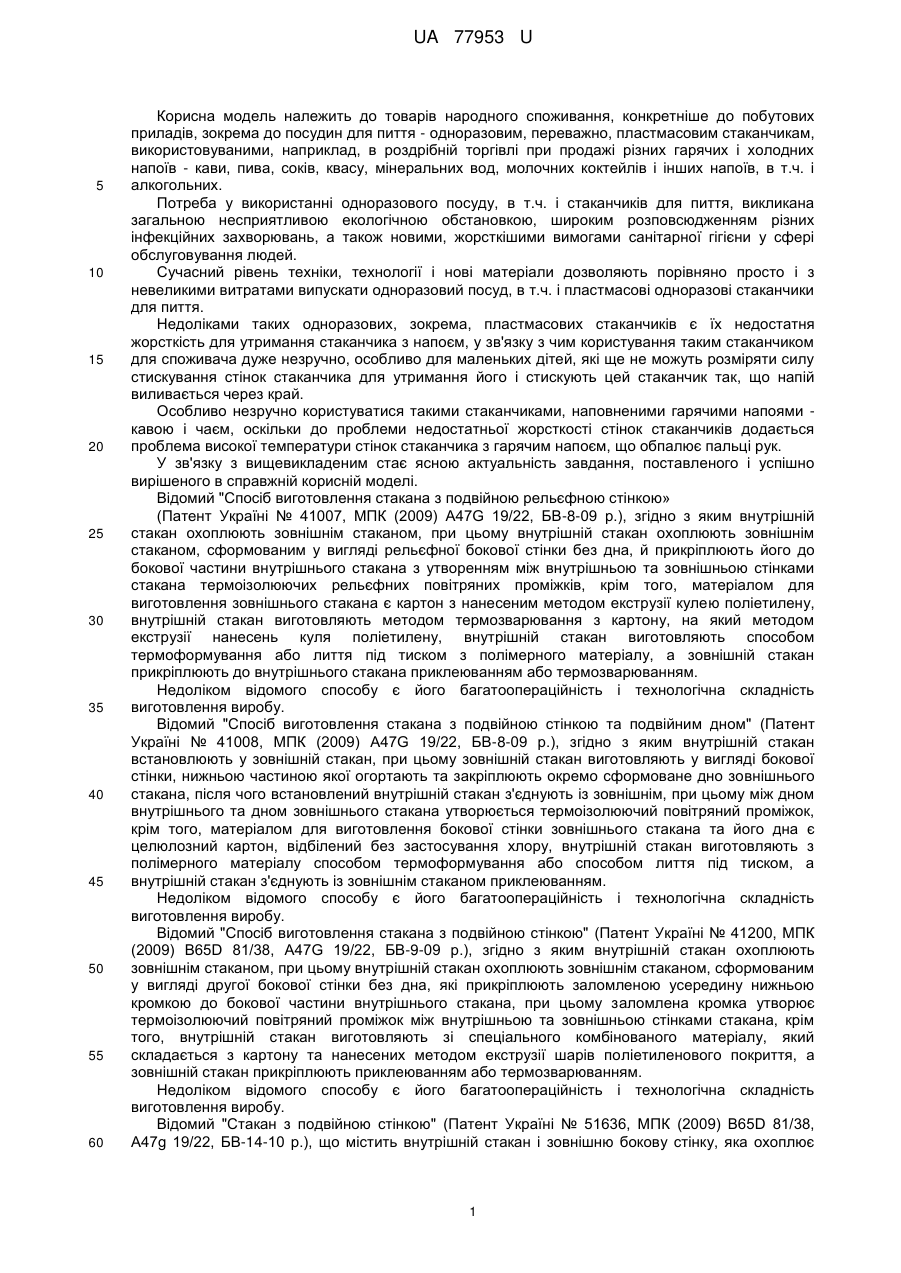

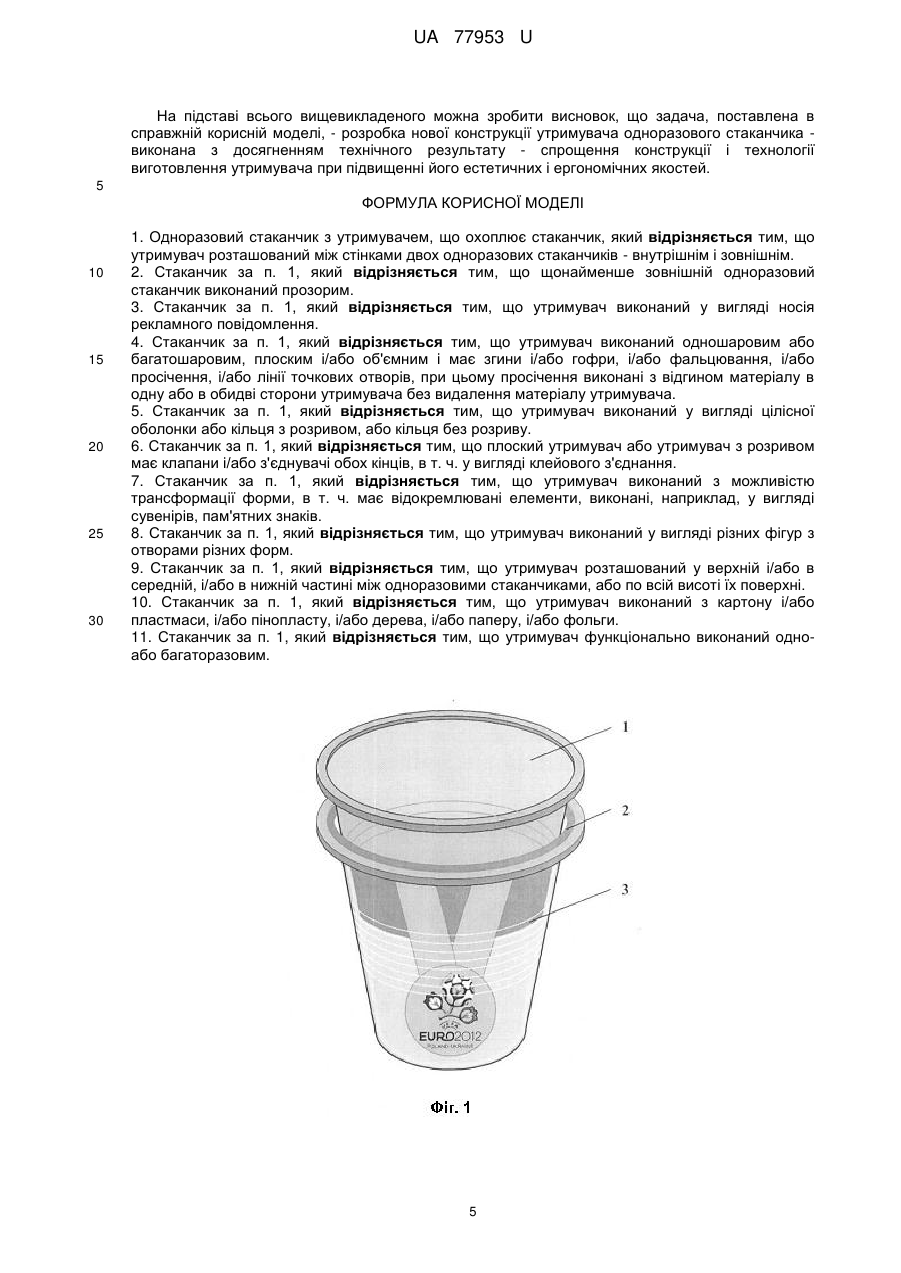

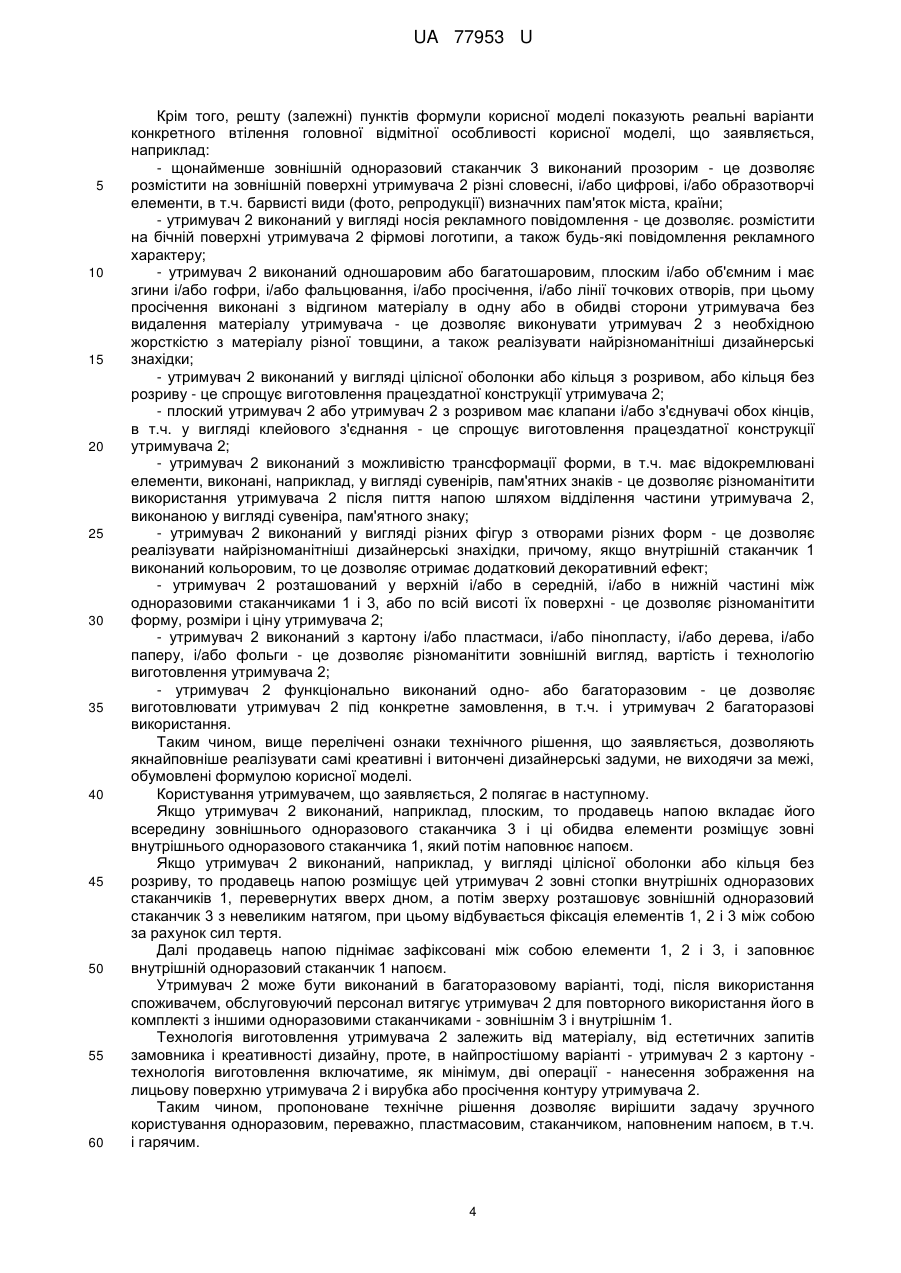

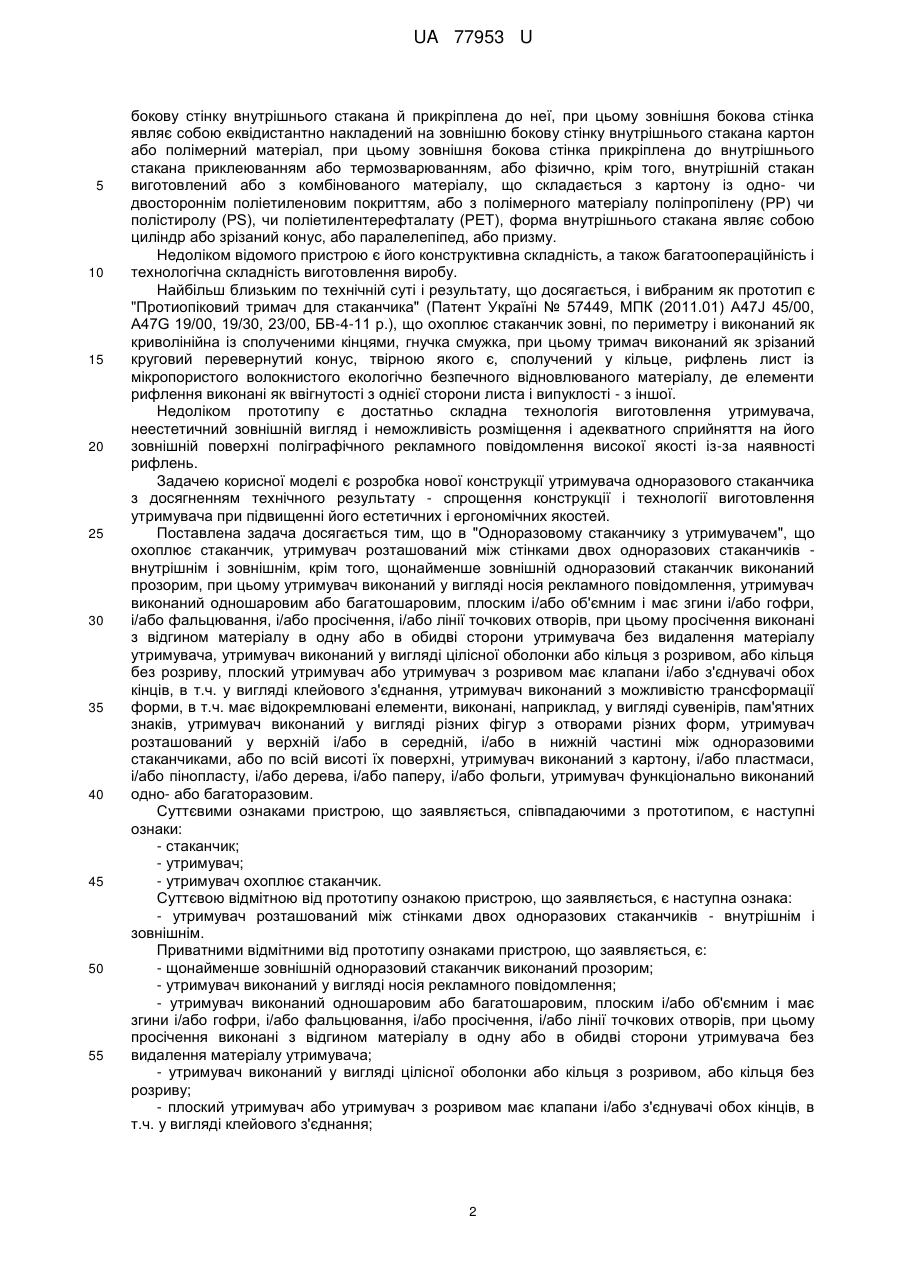

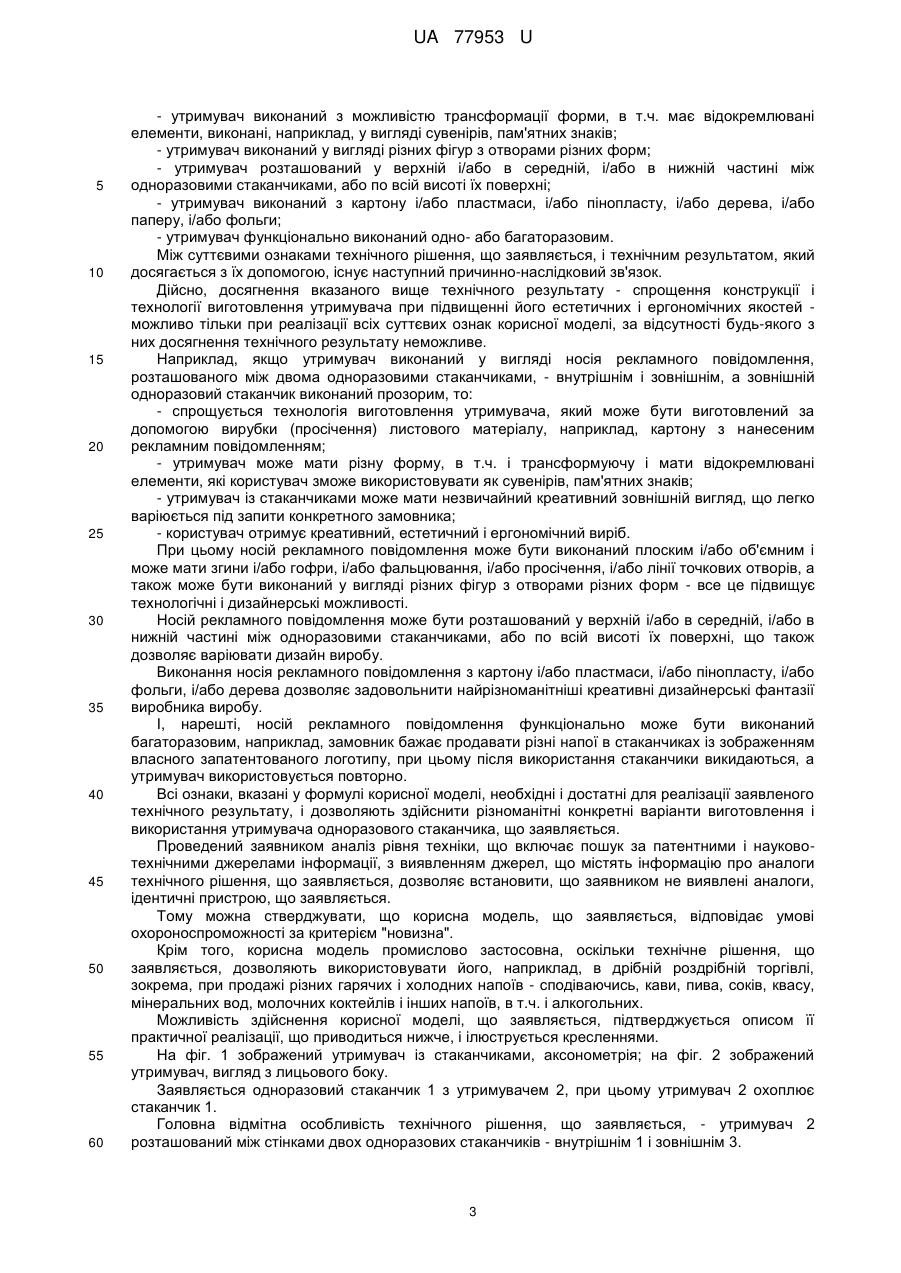

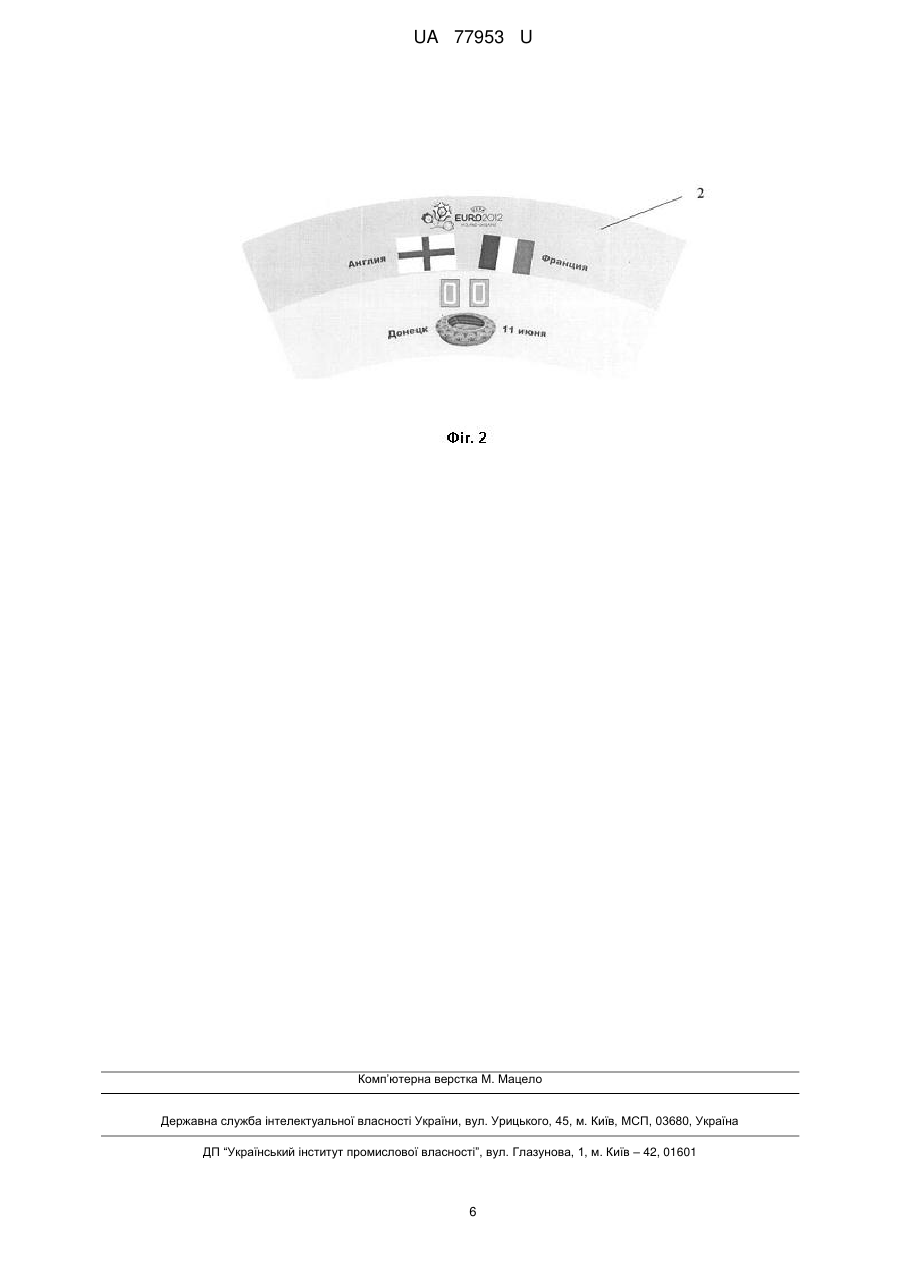

Реферат: UA 77953 U UA 77953 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до товарів народного споживання, конкретніше до побутових приладів, зокрема до посудин для пиття - одноразовим, переважно, пластмасовим стаканчикам, використовуваними, наприклад, в роздрібній торгівлі при продажі різних гарячих і холодних напоїв - кави, пива, соків, квасу, мінеральних вод, молочних коктейлів і інших напоїв, в т.ч. і алкогольних. Потреба у використанні одноразового посуду, в т.ч. і стаканчиків для пиття, викликана загальною несприятливою екологічною обстановкою, широким розповсюдженням різних інфекційних захворювань, а також новими, жорсткішими вимогами санітарної гігієни у сфері обслуговування людей. Сучасний рівень техніки, технології і нові матеріали дозволяють порівняно просто і з невеликими витратами випускати одноразовий посуд, в т.ч. і пластмасові одноразові стаканчики для пиття. Недоліками таких одноразових, зокрема, пластмасових стаканчиків є їх недостатня жорсткість для утримання стаканчика з напоєм, у зв'язку з чим користування таким стаканчиком для споживача дуже незручно, особливо для маленьких дітей, які ще не можуть розміряти силу стискування стінок стаканчика для утримання його і стискують цей стаканчик так, що напій виливається через край. Особливо незручно користуватися такими стаканчиками, наповненими гарячими напоями кавою і чаєм, оскільки до проблеми недостатньої жорсткості стінок стаканчиків додається проблема високої температури стінок стаканчика з гарячим напоєм, що обпалює пальці рук. У зв'язку з вищевикладеним стає ясною актуальність завдання, поставленого і успішно вирішеного в справжній корисній моделі. Відомий "Спосіб виготовлення стакана з подвійною рельєфною стінкою» (Патент Україні № 41007, МПК (2009) A47G 19/22, БВ-8-09 p.), згідно з яким внутрішній стакан охоплюють зовнішнім стаканом, при цьому внутрішній стакан охоплюють зовнішнім стаканом, сформованим у вигляді рельєфної бокової стінки без дна, й прикріплюють його до бокової частини внутрішнього стакана з утворенням між внутрішньою та зовнішньою стінками стакана термоізолюючих рельєфних повітряних проміжків, крім того, матеріалом для виготовлення зовнішнього стакана є картон з нанесеним методом екструзії кулею поліетилену, внутрішній стакан виготовляють методом термозварювання з картону, на який методом екструзії нанесень куля поліетилену, внутрішній стакан виготовляють способом термоформування або лиття під тиском з полімерного матеріалу, а зовнішній стакан прикріплюють до внутрішнього стакана приклеюванням або термозварюванням. Недоліком відомого способу є його багатоопераційність і технологічна складність виготовлення виробу. Відомий "Спосіб виготовлення стакана з подвійною стінкою та подвійним дном" (Патент Україні № 41008, МПК (2009) A47G 19/22, БВ-8-09 p.), згідно з яким внутрішній стакан встановлюють у зовнішній стакан, при цьому зовнішній стакан виготовляють у вигляді бокової стінки, нижньою частиною якої огортають та закріплюють окремо сформоване дно зовнішнього стакана, після чого встановлений внутрішній стакан з'єднують із зовнішнім, при цьому між дном внутрішнього та дном зовнішнього стакана утворюється термоізолюючий повітряний проміжок, крім того, матеріалом для виготовлення бокової стінки зовнішнього стакана та його дна є целюлозний картон, відбілений без застосування хлору, внутрішній стакан виготовляють з полімерного матеріалу способом термоформування або способом лиття під тиском, а внутрішній стакан з'єднують із зовнішнім стаканом приклеюванням. Недоліком відомого способу є його багатоопераційність і технологічна складність виготовлення виробу. Відомий "Спосіб виготовлення стакана з подвійною стінкою" (Патент Україні № 41200, МПК (2009) B65D 81/38, A47G 19/22, БВ-9-09 p.), згідно з яким внутрішній стакан охоплюють зовнішнім стаканом, при цьому внутрішній стакан охоплюють зовнішнім стаканом, сформованим у вигляді другої бокової стінки без дна, які прикріплюють заломленою усередину нижньою кромкою до бокової частини внутрішнього стакана, при цьому заломлена кромка утворює термоізолюючий повітряний проміжок між внутрішньою та зовнішньою стінками стакана, крім того, внутрішній стакан виготовляють зі спеціального комбінованого матеріалу, який складається з картону та нанесених методом екструзії шарів поліетиленового покриття, а зовнішній стакан прикріплюють приклеюванням або термозварюванням. Недоліком відомого способу є його багатоопераційність і технологічна складність виготовлення виробу. Відомий "Стакан з подвійною стінкою" (Патент Україні № 51636, МПК (2009) B65D 81/38, A47g 19/22, БВ-14-10 p.), що містить внутрішній стакан і зовнішню бокову стінку, яка охоплює 1 UA 77953 U 5 10 15 20 25 30 35 40 45 50 55 бокову стінку внутрішнього стакана й прикріплена до неї, при цьому зовнішня бокова стінка являє собою еквідистантно накладений на зовнішню бокову стінку внутрішнього стакана картон або полімерний матеріал, при цьому зовнішня бокова стінка прикріплена до внутрішнього стакана приклеюванням або термозварюванням, або фізично, крім того, внутрішній стакан виготовлений або з комбінованого матеріалу, що складається з картону із одно- чи двостороннім поліетиленовим покриттям, або з полімерного матеріалу поліпропілену (РР) чи полістиролу (PS), чи поліетилентерефталату (PET), форма внутрішнього стакана являє собою циліндр або зрізаний конус, або паралелепіпед, або призму. Недоліком відомого пристрою є його конструктивна складність, а також багатоопераційність і технологічна складність виготовлення виробу. Найбільш близьким по технічній суті і результату, що досягається, і вибраним як прототип є "Протиопіковий тримач для стаканчика" (Патент Україні № 57449, МПК (2011.01) A47J 45/00, A47G 19/00, 19/30, 23/00, БВ-4-11 p.), що охоплює стаканчик зовні, по периметру і виконаний як криволінійна із сполученими кінцями, гнучка смужка, при цьому тримач виконаний як зрізаний круговий перевернутий конус, твірною якого є, сполучений у кільце, рифлень лист із мікропористого волокнистого екологічно безпечного відновлюваного матеріалу, де елементи рифлення виконані як ввігнутості з однієї сторони листа і випуклості - з іншої. Недоліком прототипу є достатньо складна технологія виготовлення утримувача, неестетичний зовнішній вигляд і неможливість розміщення і адекватного сприйняття на його зовнішній поверхні поліграфічного рекламного повідомлення високої якості із-за наявності рифлень. Задачею корисної моделі є розробка нової конструкції утримувача одноразового стаканчика з досягненням технічного результату - спрощення конструкції і технології виготовлення утримувача при підвищенні його естетичних і ергономічних якостей. Поставлена задача досягається тим, що в "Одноразовому стаканчику з утримувачем", що охоплює стаканчик, утримувач розташований між стінками двох одноразових стаканчиків внутрішнім і зовнішнім, крім того, щонайменше зовнішній одноразовий стаканчик виконаний прозорим, при цьому утримувач виконаний у вигляді носія рекламного повідомлення, утримувач виконаний одношаровим або багатошаровим, плоским і/або об'ємним і має згини і/або гофри, і/або фальцювання, і/або просічення, і/або лінії точкових отворів, при цьому просічення виконані з відгином матеріалу в одну або в обидві сторони утримувача без видалення матеріалу утримувача, утримувач виконаний у вигляді цілісної оболонки або кільця з розривом, або кільця без розриву, плоский утримувач або утримувач з розривом має клапани і/або з'єднувачі обох кінців, в т.ч. у вигляді клейового з'єднання, утримувач виконаний з можливістю трансформації форми, в т.ч. має відокремлювані елементи, виконані, наприклад, у вигляді сувенірів, пам'ятних знаків, утримувач виконаний у вигляді різних фігур з отворами різних форм, утримувач розташований у верхній і/або в середній, і/або в нижній частині між одноразовими стаканчиками, або по всій висоті їх поверхні, утримувач виконаний з картону, і/або пластмаси, і/або пінопласту, і/або дерева, і/або паперу, і/або фольги, утримувач функціонально виконаний одно- або багаторазовим. Суттєвими ознаками пристрою, що заявляється, співпадаючими з прототипом, є наступні ознаки: - стаканчик; - утримувач; - утримувач охоплює стаканчик. Суттєвою відмітною від прототипу ознакою пристрою, що заявляється, є наступна ознака: - утримувач розташований між стінками двох одноразових стаканчиків - внутрішнім і зовнішнім. Приватними відмітними від прототипу ознаками пристрою, що заявляється, є: - щонайменше зовнішній одноразовий стаканчик виконаний прозорим; - утримувач виконаний у вигляді носія рекламного повідомлення; - утримувач виконаний одношаровим або багатошаровим, плоским і/або об'ємним і має згини і/або гофри, і/або фальцювання, і/або просічення, і/або лінії точкових отворів, при цьому просічення виконані з відгином матеріалу в одну або в обидві сторони утримувача без видалення матеріалу утримувача; - утримувач виконаний у вигляді цілісної оболонки або кільця з розривом, або кільця без розриву; - плоский утримувач або утримувач з розривом має клапани і/або з'єднувачі обох кінців, в т.ч. у вигляді клейового з'єднання; 2 UA 77953 U 5 10 15 20 25 30 35 40 45 50 55 60 - утримувач виконаний з можливістю трансформації форми, в т.ч. має відокремлювані елементи, виконані, наприклад, у вигляді сувенірів, пам'ятних знаків; - утримувач виконаний у вигляді різних фігур з отворами різних форм; - утримувач розташований у верхній і/або в середній, і/або в нижній частині між одноразовими стаканчиками, або по всій висоті їх поверхні; - утримувач виконаний з картону і/або пластмаси, і/або пінопласту, і/або дерева, і/або паперу, і/або фольги; - утримувач функціонально виконаний одно- або багаторазовим. Між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, який досягається з їх допомогою, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення вказаного вище технічного результату - спрощення конструкції і технології виготовлення утримувача при підвищенні його естетичних і ергономічних якостей можливо тільки при реалізації всіх суттєвих ознак корисної моделі, за відсутності будь-якого з них досягнення технічного результату неможливе. Наприклад, якщо утримувач виконаний у вигляді носія рекламного повідомлення, розташованого між двома одноразовими стаканчиками, - внутрішнім і зовнішнім, а зовнішній одноразовий стаканчик виконаний прозорим, то: - спрощується технологія виготовлення утримувача, який може бути виготовлений за допомогою вирубки (просічення) листового матеріалу, наприклад, картону з нанесеним рекламним повідомленням; - утримувач може мати різну форму, в т.ч. і трансформуючу і мати відокремлювані елементи, які користувач зможе використовувати як сувенірів, пам'ятних знаків; - утримувач із стаканчиками може мати незвичайний креативний зовнішній вигляд, що легко варіюється під запити конкретного замовника; - користувач отримує креативний, естетичний і ергономічний виріб. При цьому носій рекламного повідомлення може бути виконаний плоским і/або об'ємним і може мати згини і/або гофри, і/або фальцювання, і/або просічення, і/або лінії точкових отворів, а також може бути виконаний у вигляді різних фігур з отворами різних форм - все це підвищує технологічні і дизайнерські можливості. Носій рекламного повідомлення може бути розташований у верхній і/або в середній, і/або в нижній частині між одноразовими стаканчиками, або по всій висоті їх поверхні, що також дозволяє варіювати дизайн виробу. Виконання носія рекламного повідомлення з картону і/або пластмаси, і/або пінопласту, і/або фольги, і/або дерева дозволяє задовольнити найрізноманітніші креативні дизайнерські фантазії виробника виробу. І, нарешті, носій рекламного повідомлення функціонально може бути виконаний багаторазовим, наприклад, замовник бажає продавати різні напої в стаканчиках із зображенням власного запатентованого логотипу, при цьому після використання стаканчики викидаються, а утримувач використовується повторно. Всі ознаки, вказані у формулі корисної моделі, необхідні і достатні для реалізації заявленого технічного результату, і дозволяють здійснити різноманітні конкретні варіанти виготовлення і використання утримувача одноразового стаканчика, що заявляється. Проведений заявником аналіз рівня техніки, що включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні пристрою, що заявляється. Тому можна стверджувати, що корисна модель, що заявляється, відповідає умові охороноспроможності за критерієм "новизна". Крім того, корисна модель промислово застосовна, оскільки технічне рішення, що заявляється, дозволяють використовувати його, наприклад, в дрібній роздрібній торгівлі, зокрема, при продажі різних гарячих і холодних напоїв - сподіваючись, кави, пива, соків, квасу, мінеральних вод, молочних коктейлів і інших напоїв, в т.ч. і алкогольних. Можливість здійснення корисної моделі, що заявляється, підтверджується описом її практичної реалізації, що приводиться нижче, і ілюструється кресленнями. На фіг. 1 зображений утримувач із стаканчиками, аксонометрія; на фіг. 2 зображений утримувач, вигляд з лицьового боку. Заявляється одноразовий стаканчик 1 з утримувачем 2, при цьому утримувач 2 охоплює стаканчик 1. Головна відмітна особливість технічного рішення, що заявляється, - утримувач 2 розташований між стінками двох одноразових стаканчиків - внутрішнім 1 і зовнішнім 3. 3 UA 77953 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, решту (залежні) пунктів формули корисної моделі показують реальні варіанти конкретного втілення головної відмітної особливості корисної моделі, що заявляється, наприклад: - щонайменше зовнішній одноразовий стаканчик 3 виконаний прозорим - це дозволяє розмістити на зовнішній поверхні утримувача 2 різні словесні, і/або цифрові, і/або образотворчі елементи, в т.ч. барвисті види (фото, репродукції) визначних пам'яток міста, країни; - утримувач 2 виконаний у вигляді носія рекламного повідомлення - це дозволяє. розмістити на бічній поверхні утримувача 2 фірмові логотипи, а також будь-які повідомлення рекламного характеру; - утримувач 2 виконаний одношаровим або багатошаровим, плоским і/або об'ємним і має згини і/або гофри, і/або фальцювання, і/або просічення, і/або лінії точкових отворів, при цьому просічення виконані з відгином матеріалу в одну або в обидві сторони утримувача без видалення матеріалу утримувача - це дозволяє виконувати утримувач 2 з необхідною жорсткістю з матеріалу різної товщини, а також реалізувати найрізноманітніші дизайнерські знахідки; - утримувач 2 виконаний у вигляді цілісної оболонки або кільця з розривом, або кільця без розриву - це спрощує виготовлення працездатної конструкції утримувача 2; - плоский утримувач 2 або утримувач 2 з розривом має клапани і/або з'єднувачі обох кінців, в т.ч. у вигляді клейового з'єднання - це спрощує виготовлення працездатної конструкції утримувача 2; - утримувач 2 виконаний з можливістю трансформації форми, в т.ч. має відокремлювані елементи, виконані, наприклад, у вигляді сувенірів, пам'ятних знаків - це дозволяє різноманітити використання утримувача 2 після пиття напою шляхом відділення частини утримувача 2, виконаною у вигляді сувеніра, пам'ятного знаку; - утримувач 2 виконаний у вигляді різних фігур з отворами різних форм - це дозволяє реалізувати найрізноманітніші дизайнерські знахідки, причому, якщо внутрішній стаканчик 1 виконаний кольоровим, то це дозволяє отримає додатковий декоративний ефект; - утримувач 2 розташований у верхній і/або в середній, і/або в нижній частині між одноразовими стаканчиками 1 і 3, або по всій висоті їх поверхні - це дозволяє різноманітити форму, розміри і ціну утримувача 2; - утримувач 2 виконаний з картону і/або пластмаси, і/або пінопласту, і/або дерева, і/або паперу, і/або фольги - це дозволяє різноманітити зовнішній вигляд, вартість і технологію виготовлення утримувача 2; - утримувач 2 функціонально виконаний одно- або багаторазовим - це дозволяє виготовлювати утримувач 2 під конкретне замовлення, в т.ч. і утримувач 2 багаторазові використання. Таким чином, вище перелічені ознаки технічного рішення, що заявляється, дозволяють якнайповніше реалізувати самі креативні і витончені дизайнерські задуми, не виходячи за межі, обумовлені формулою корисної моделі. Користування утримувачем, що заявляється, 2 полягає в наступному. Якщо утримувач 2 виконаний, наприклад, плоским, то продавець напою вкладає його всередину зовнішнього одноразового стаканчика 3 і ці обидва елементи розміщує зовні внутрішнього одноразового стаканчика 1, який потім наповнює напоєм. Якщо утримувач 2 виконаний, наприклад, у вигляді цілісної оболонки або кільця без розриву, то продавець напою розміщує цей утримувач 2 зовні стопки внутрішніх одноразових стаканчиків 1, перевернутих вверх дном, а потім зверху розташовує зовнішній одноразовий стаканчик 3 з невеликим натягом, при цьому відбувається фіксація елементів 1, 2 і 3 між собою за рахунок сил тертя. Далі продавець напою піднімає зафіксовані між собою елементи 1, 2 і 3, і заповнює внутрішній одноразовий стаканчик 1 напоєм. Утримувач 2 може бути виконаний в багаторазовому варіанті, тоді, після використання споживачем, обслуговуючий персонал витягує утримувач 2 для повторного використання його в комплекті з іншими одноразовими стаканчиками - зовнішнім 3 і внутрішнім 1. Технологія виготовлення утримувача 2 залежить від матеріалу, від естетичних запитів замовника і креативності дизайну, проте, в найпростішому варіанті - утримувач 2 з картону технологія виготовлення включатиме, як мінімум, дві операції - нанесення зображення на лицьову поверхню утримувача 2 і вирубка або просічення контуру утримувача 2. Таким чином, пропоноване технічне рішення дозволяє вирішити задачу зручного користування одноразовим, переважно, пластмасовим, стаканчиком, наповненим напоєм, в т.ч. і гарячим. 4 UA 77953 U На підставі всього вищевикладеного можна зробити висновок, що задача, поставлена в справжній корисній моделі, - розробка нової конструкції утримувача одноразового стаканчика виконана з досягненням технічного результату - спрощення конструкції і технології виготовлення утримувача при підвищенні його естетичних і ергономічних якостей. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Одноразовий стаканчик з утримувачем, що охоплює стаканчик, який відрізняється тим, що утримувач розташований між стінками двох одноразових стаканчиків - внутрішнім і зовнішнім. 2. Стаканчик за п. 1, який відрізняється тим, що щонайменше зовнішній одноразовий стаканчик виконаний прозорим. 3. Стаканчик за п. 1, який відрізняється тим, що утримувач виконаний у вигляді носія рекламного повідомлення. 4. Стаканчик за п. 1, який відрізняється тим, що утримувач виконаний одношаровим або багатошаровим, плоским і/або об'ємним і має згини і/або гофри, і/або фальцювання, і/або просічення, і/або лінії точкових отворів, при цьому просічення виконані з відгином матеріалу в одну або в обидві сторони утримувача без видалення матеріалу утримувача. 5. Стаканчик за п. 1, який відрізняється тим, що утримувач виконаний у вигляді цілісної оболонки або кільця з розривом, або кільця без розриву. 6. Стаканчик за п. 1, який відрізняється тим, що плоский утримувач або утримувач з розривом має клапани і/або з'єднувачі обох кінців, в т. ч. у вигляді клейового з'єднання. 7. Стаканчик за п. 1, який відрізняється тим, що утримувач виконаний з можливістю трансформації форми, в т. ч. має відокремлювані елементи, виконані, наприклад, у вигляді сувенірів, пам'ятних знаків. 8. Стаканчик за п. 1, який відрізняється тим, що утримувач виконаний у вигляді різних фігур з отворами різних форм. 9. Стаканчик за п. 1, який відрізняється тим, що утримувач розташований у верхній і/або в середній, і/або в нижній частині між одноразовими стаканчиками, або по всій висоті їх поверхні. 10. Стаканчик за п. 1, який відрізняється тим, що утримувач виконаний з картону і/або пластмаси, і/або пінопласту, і/або дерева, і/або паперу, і/або фольги. 11. Стаканчик за п. 1, який відрізняється тим, що утримувач функціонально виконаний одноабо багаторазовим. 5 UA 77953 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
