Трансформаційне робоче обладнання для реконструктивних робіт

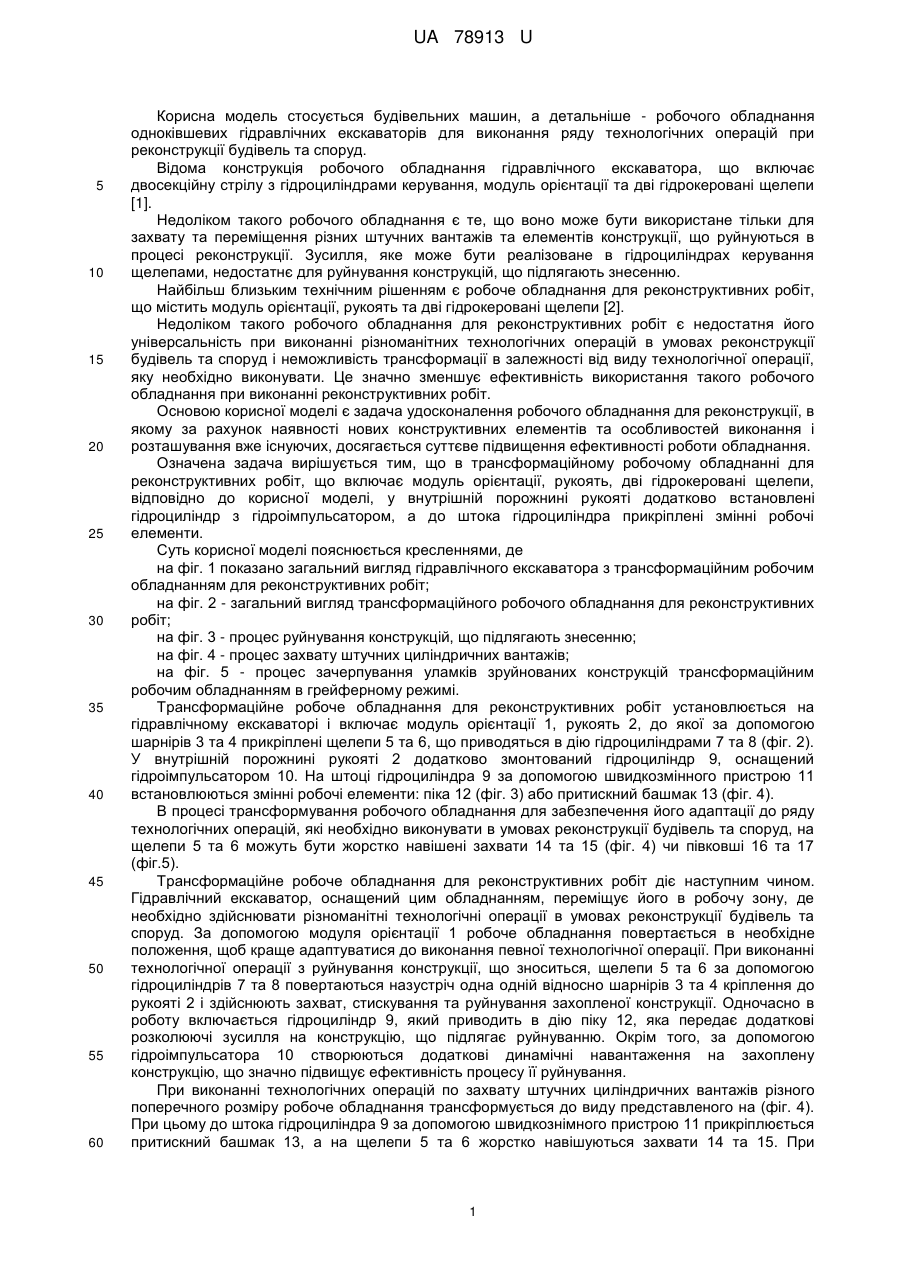

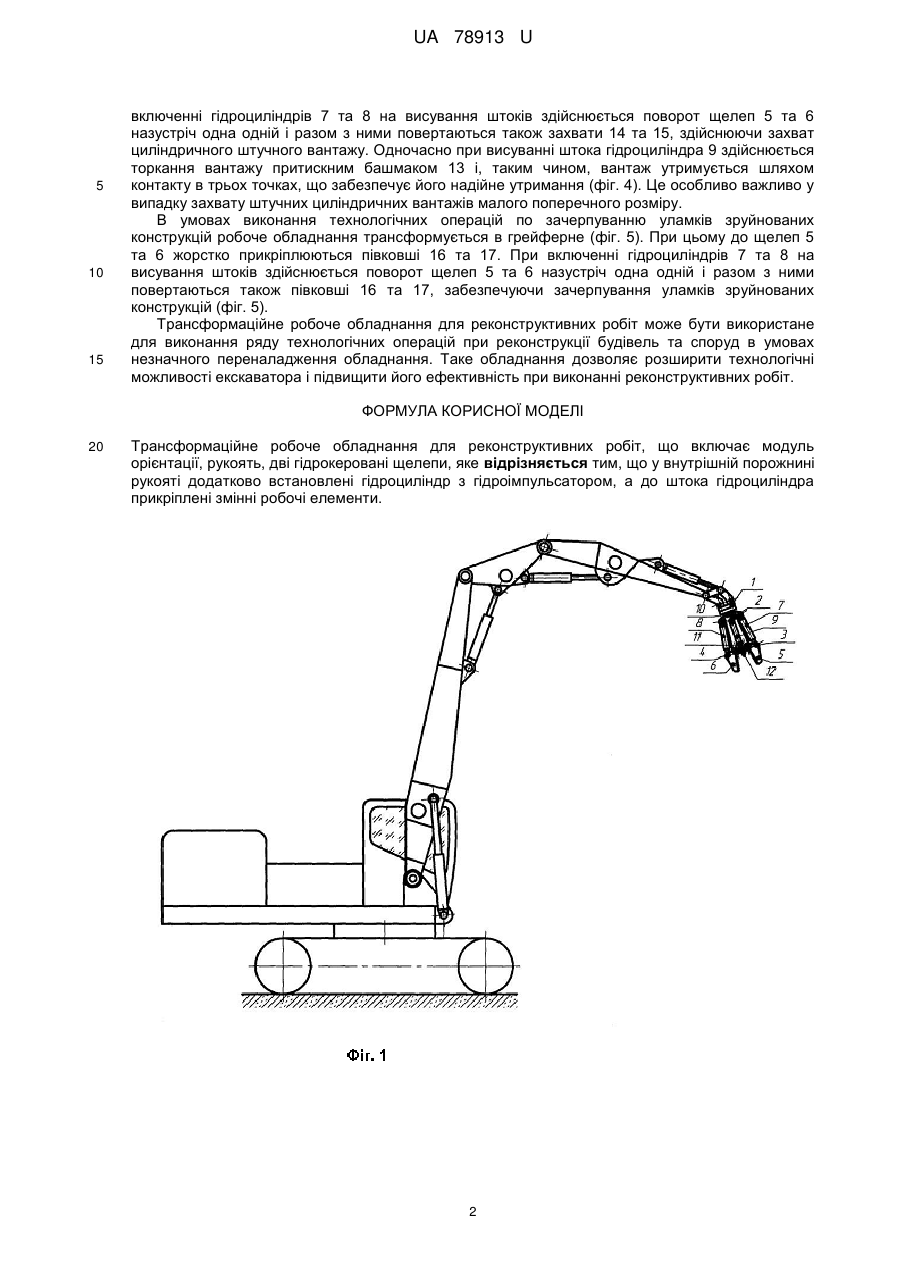

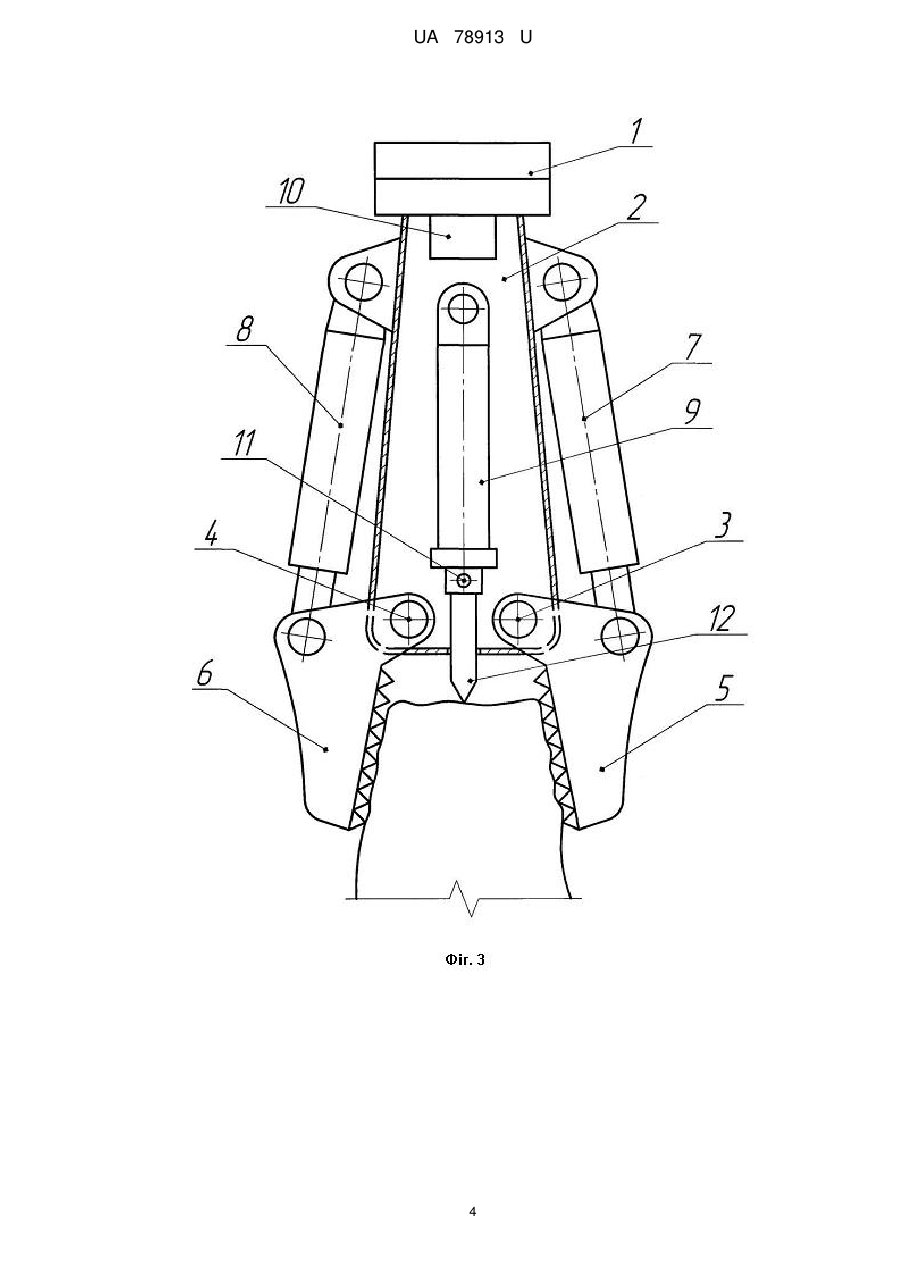

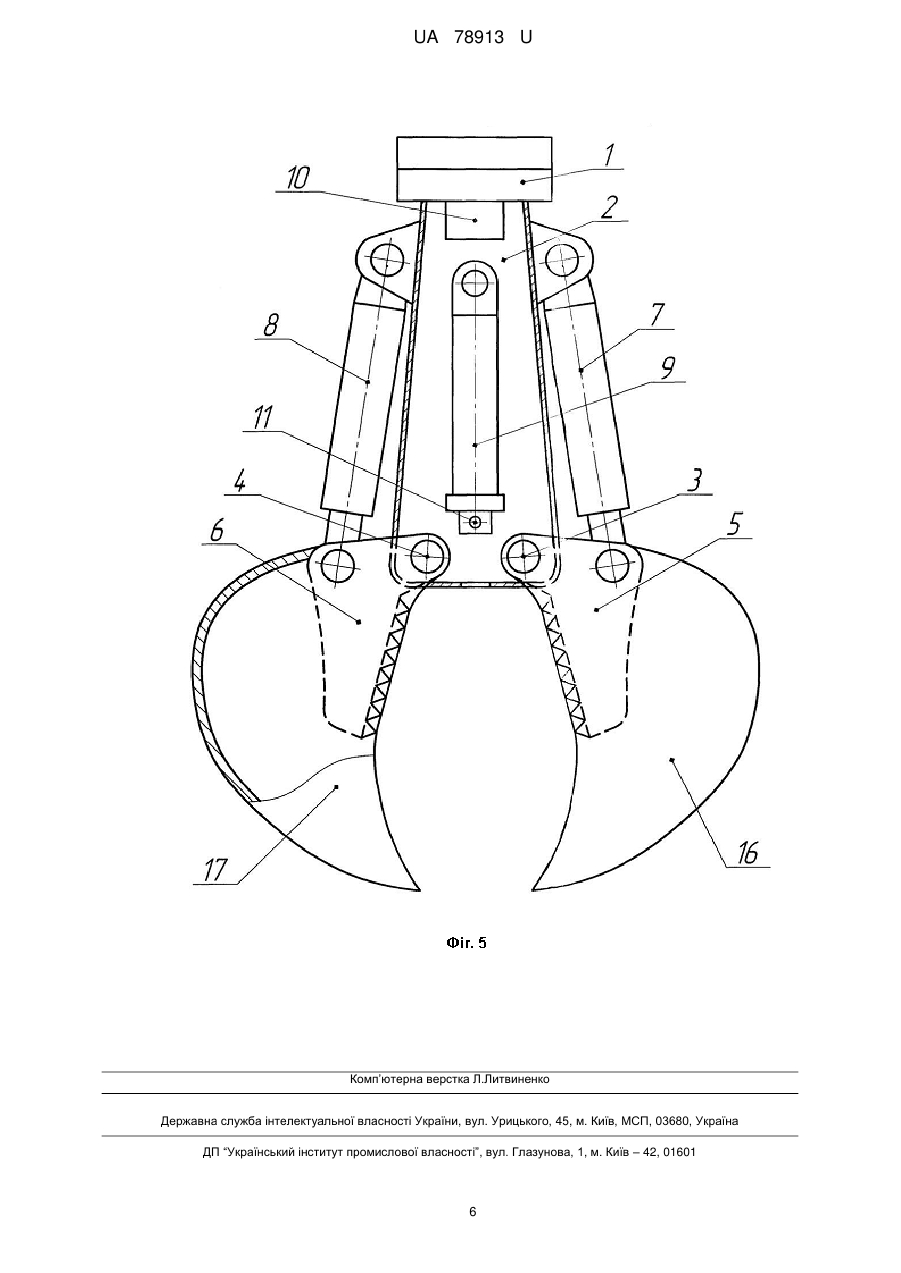

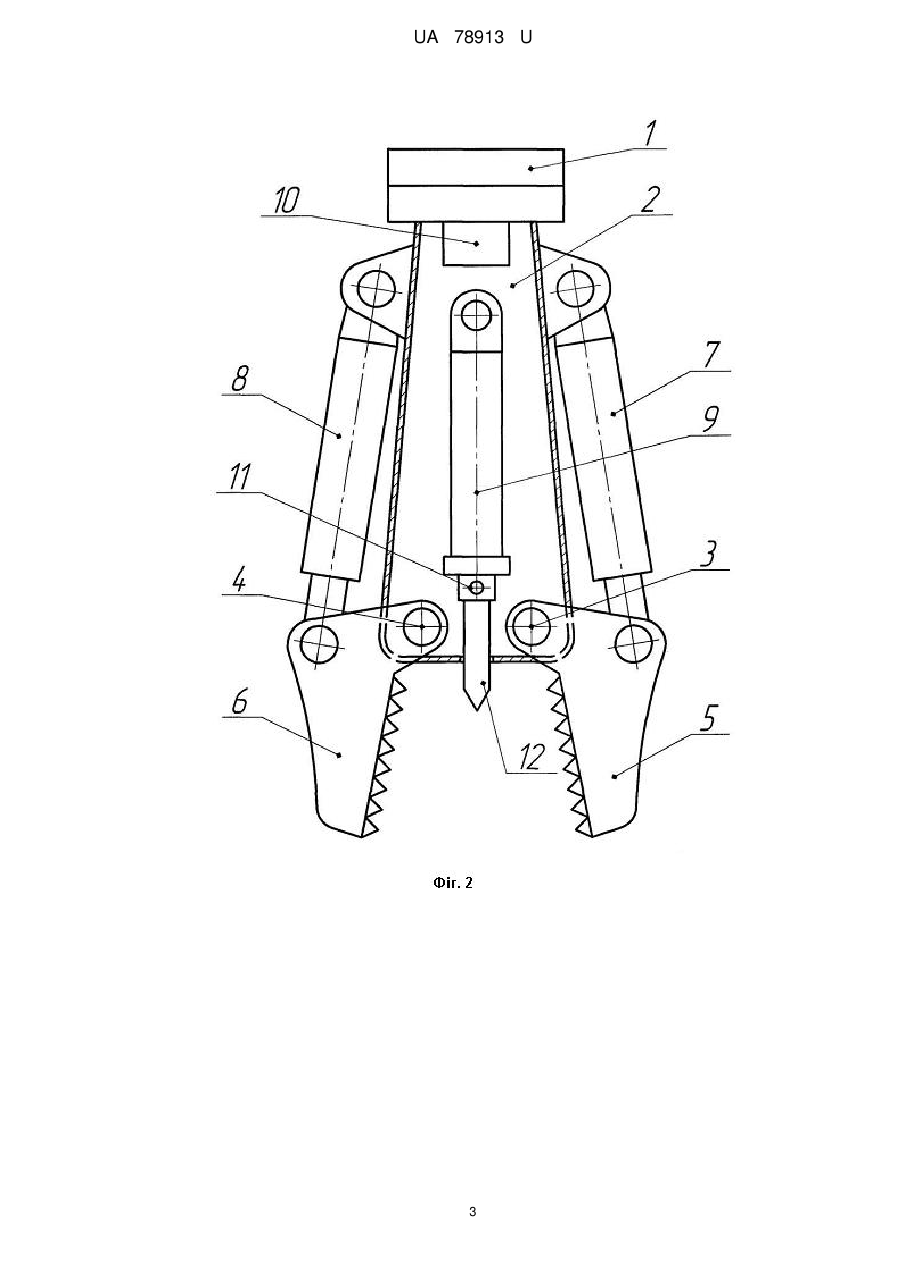

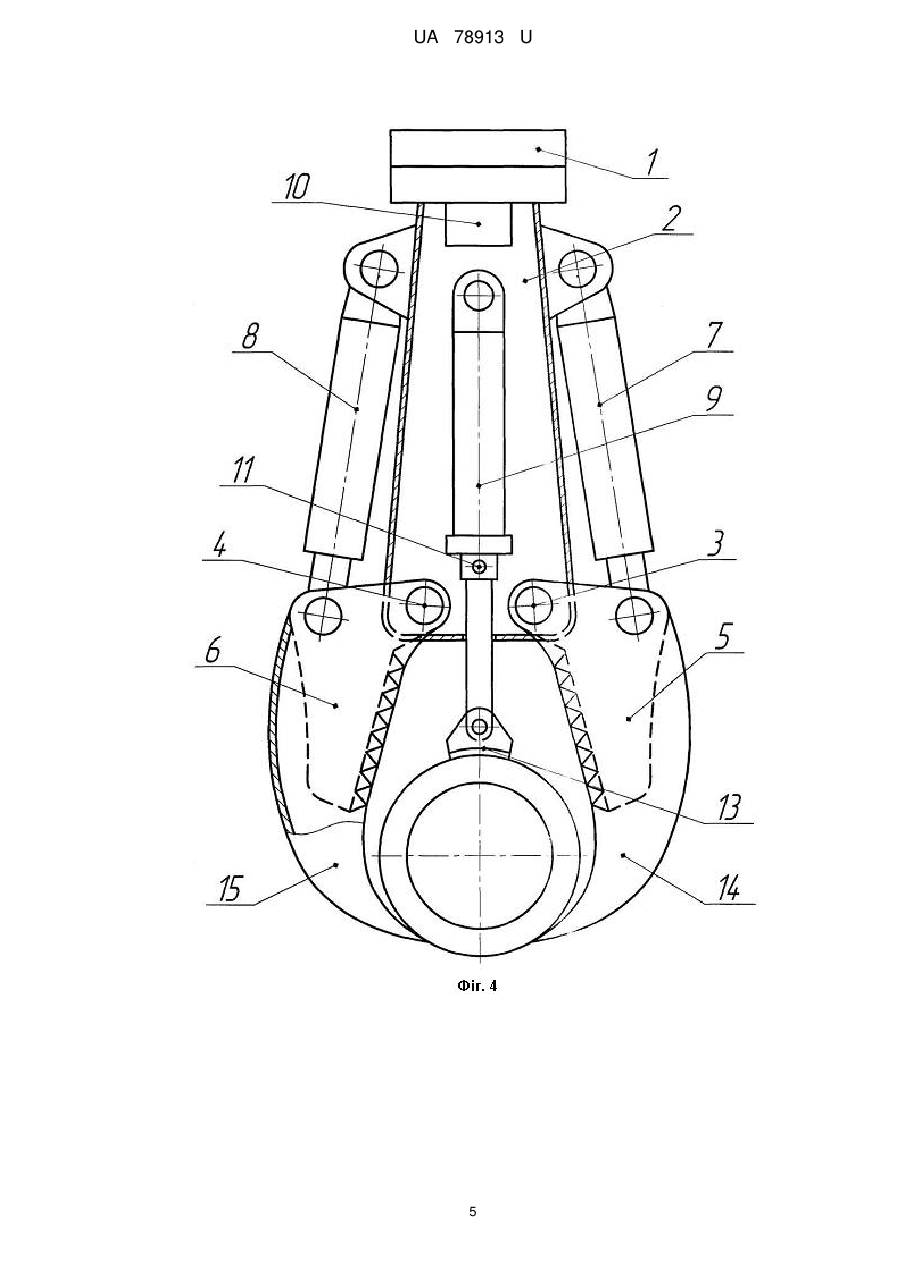

Реферат: UA 78913 U UA 78913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання ряду технологічних операцій при реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захвату та переміщення різних штучних вантажів та елементів конструкції, що руйнуються в процесі реконструкції. Зусилля, яке може бути реалізоване в гідроциліндрах керування щелепами, недостатнє для руйнування конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є робоче обладнання для реконструктивних робіт, що містить модуль орієнтації, рукоять та дві гідрокеровані щелепи [2]. Недоліком такого робочого обладнання для реконструктивних робіт є недостатня його універсальність при виконанні різноманітних технологічних операцій в умовах реконструкції будівель та споруд і неможливість трансформації в залежності від виду технологічної операції, яку необхідно виконувати. Це значно зменшує ефективність використання такого робочого обладнання при виконанні реконструктивних робіт. Основою корисної моделі є задача удосконалення робочого обладнання для реконструкції, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що в трансформаційному робочому обладнанні для реконструктивних робіт, що включає модуль орієнтації, рукоять, дві гідрокеровані щелепи, відповідно до корисної моделі, у внутрішній порожнині рукояті додатково встановлені гідроциліндр з гідроімпульсатором, а до штока гідроциліндра прикріплені змінні робочі елементи. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з трансформаційним робочим обладнанням для реконструктивних робіт; на фіг. 2 - загальний вигляд трансформаційного робочого обладнання для реконструктивних робіт; на фіг. 3 - процес руйнування конструкцій, що підлягають знесенню; на фіг. 4 - процес захвату штучних циліндричних вантажів; на фіг. 5 - процес зачерпування уламків зруйнованих конструкцій трансформаційним робочим обладнанням в грейферному режимі. Трансформаційне робоче обладнання для реконструктивних робіт установлюється на гідравлічному екскаваторі і включає модуль орієнтації 1, рукоять 2, до якої за допомогою шарнірів 3 та 4 прикріплені щелепи 5 та 6, що приводяться в дію гідроциліндрами 7 та 8 (фіг. 2). У внутрішній порожнині рукояті 2 додатково змонтований гідроциліндр 9, оснащений гідроімпульсатором 10. На штоці гідроциліндра 9 за допомогою швидкозмінного пристрою 11 встановлюються змінні робочі елементи: піка 12 (фіг. 3) або притискний башмак 13 (фіг. 4). В процесі трансформування робочого обладнання для забезпечення його адаптації до ряду технологічних операцій, які необхідно виконувати в умовах реконструкції будівель та споруд, на щелепи 5 та 6 можуть бути жорстко навішені захвати 14 та 15 (фіг. 4) чи півковші 16 та 17 (фіг.5). Трансформаційне робоче обладнання для реконструктивних робіт діє наступним чином. Гідравлічний екскаватор, оснащений цим обладнанням, переміщує його в робочу зону, де необхідно здійснювати різноманітні технологічні операції в умовах реконструкції будівель та споруд. За допомогою модуля орієнтації 1 робоче обладнання повертається в необхідне положення, щоб краще адаптуватися до виконання певної технологічної операції. При виконанні технологічної операції з руйнування конструкції, що зноситься, щелепи 5 та 6 за допомогою гідроциліндрів 7 та 8 повертаються назустріч одна одній відносно шарнірів 3 та 4 кріплення до рукояті 2 і здійснюють захват, стискування та руйнування захопленої конструкції. Одночасно в роботу включається гідроциліндр 9, який приводить в дію піку 12, яка передає додаткові розколюючі зусилля на конструкцію, що підлягає руйнуванню. Окрім того, за допомогою гідроімпульсатора 10 створюються додаткові динамічні навантаження на захоплену конструкцію, що значно підвищує ефективність процесу її руйнування. При виконанні технологічних операцій по захвату штучних циліндричних вантажів різного поперечного розміру робоче обладнання трансформується до виду представленого на (фіг. 4). При цьому до штока гідроциліндра 9 за допомогою швидкознімного пристрою 11 прикріплюється притискний башмак 13, а на щелепи 5 та 6 жорстко навішуються захвати 14 та 15. При 1 UA 78913 U 5 10 15 включенні гідроциліндрів 7 та 8 на висування штоків здійснюється поворот щелеп 5 та 6 назустріч одна одній і разом з ними повертаються також захвати 14 та 15, здійснюючи захват циліндричного штучного вантажу. Одночасно при висуванні штока гідроциліндра 9 здійснюється торкання вантажу притискним башмаком 13 і, таким чином, вантаж утримується шляхом контакту в трьох точках, що забезпечує його надійне утримання (фіг. 4). Це особливо важливо у випадку захвату штучних циліндричних вантажів малого поперечного розміру. В умовах виконання технологічних операцій по зачерпуванню уламків зруйнованих конструкцій робоче обладнання трансформується в грейферне (фіг. 5). При цьому до щелеп 5 та 6 жорстко прикріплюються півковші 16 та 17. При включенні гідроциліндрів 7 та 8 на висування штоків здійснюється поворот щелеп 5 та 6 назустріч одна одній і разом з ними повертаються також півковші 16 та 17, забезпечуючи зачерпування уламків зруйнованих конструкцій (фіг. 5). Трансформаційне робоче обладнання для реконструктивних робіт може бути використане для виконання ряду технологічних операцій при реконструкції будівель та споруд в умовах незначного переналадження обладнання. Таке обладнання дозволяє розширити технологічні можливості екскаватора і підвищити його ефективність при виконанні реконструктивних робіт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Трансформаційне робоче обладнання для реконструктивних робіт, що включає модуль орієнтації, рукоять, дві гідрокеровані щелепи, яке відрізняється тим, що у внутрішній порожнині рукояті додатково встановлені гідроциліндр з гідроімпульсатором, а до штока гідроциліндра прикріплені змінні робочі елементи. 2 UA 78913 U 3 UA 78913 U 4 UA 78913 U 5 UA 78913 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
