Трансформаційне робоче обладнання екскаватора

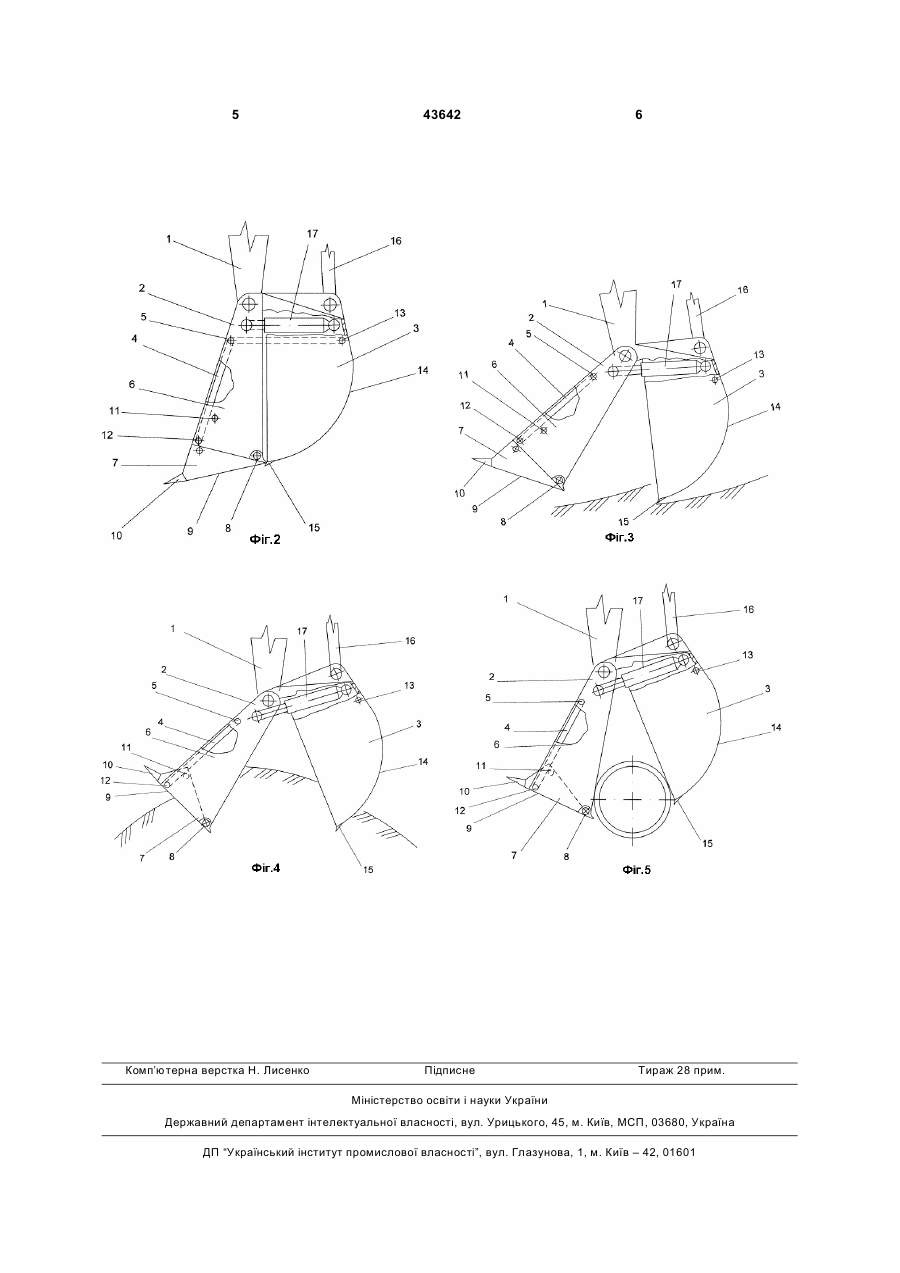

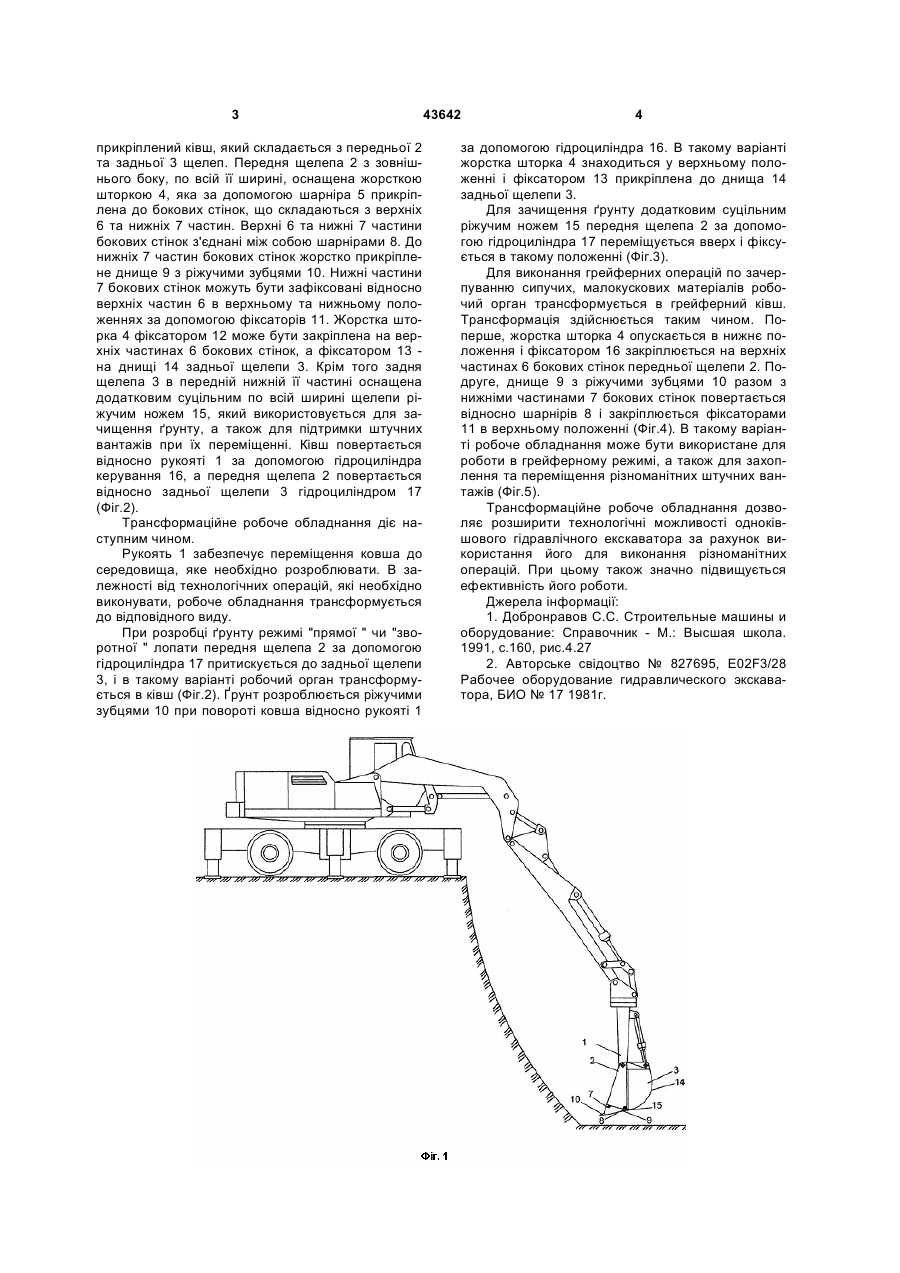

Трансформаційне робоче обладнання екскаватора, що включає рукоять, ківш, який складається з передньої та задньої гідрокерованих щелеп, причому передня щелепа містить бокові стінки і днище з ріжучими зубцями, яке відрізняється тим, що передня щелепа по всій ширині оснащена жорсткою шторкою, а бокові стінки складаються з двох частин, з'єднаних між собою за допомогою шарнірів, до яких прикріплене днище з ріжучими зубцями. (19) (21) u200902834 (22) 26.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, СІЧКО ІГОР МИКОЛАЙОВИЧ, МЕЛАШИЧ СЕРГІЙ ВАСИЛЬОВИЧ (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 прикріплений ківш, який складається з передньої 2 та задньої 3 щелеп. Передня щелепа 2 з зовнішнього боку, по всій її ширині, оснащена жорсткою шторкою 4, яка за допомогою шарніра 5 прикріплена до бокових стінок, що складаються з верхніх 6 та нижніх 7 частин. Верхні 6 та нижні 7 частини бокових стінок з'єднані між собою шарнірами 8. До нижніх 7 частин бокових стінок жорстко прикріплене днище 9 з ріжучими зубцями 10. Нижні частини 7 бокових стінок можуть бути зафіксовані відносно верхніх частин 6 в верхньому та нижньому положеннях за допомогою фіксаторів 11. Жорстка шторка 4 фіксатором 12 може бути закріплена на верхніх частинах 6 бокових стінок, а фіксатором 13 на днищі 14 задньої щелепи 3. Крім того задня щелепа 3 в передній нижній її частині оснащена додатковим суцільним по всій ширині щелепи ріжучим ножем 15, який використовується для зачищення ґрунту, а також для підтримки штучних вантажів при їх переміщенні. Ківш повертається відносно рукояті 1 за допомогою гідроциліндра керування 16, а передня щелепа 2 повертається відносно задньої щелепи 3 гідроциліндром 17 (Фіг.2). Трансформаційне робоче обладнання діє наступним чином. Рукоять 1 забезпечує переміщення ковша до середовища, яке необхідно розроблювати. В залежності від технологічних операцій, які необхідно виконувати, робоче обладнання трансформується до відповідного виду. При розробці ґрунту режимі "прямої " чи "зворотної " лопати передня щелепа 2 за допомогою гідроциліндра 17 притискується до задньої щелепи 3, і в такому варіанті робочий орган трансформується в ківш (Фіг.2). Ґрунт розроблюється ріжучими зубцями 10 при повороті ковша відносно рукояті 1 43642 4 за допомогою гідроциліндра 16. В такому варіанті жорстка шторка 4 знаходиться у верхньому положенні і фіксатором 13 прикріплена до днища 14 задньої щелепи 3. Для зачищення ґрунту додатковим суцільним ріжучим ножем 15 передня щелепа 2 за допомогою гідроциліндра 17 переміщується вверх і фіксується в такому положенні (Фіг.3). Для виконання грейферних операцій по зачерпуванню сипучих, малокускових матеріалів робочий орган трансформується в грейферний ківш. Трансформація здійснюється таким чином. Поперше, жорстка шторка 4 опускається в нижнє положення і фіксатором 16 закріплюється на верхніх частинах 6 бокових стінок передньої щелепи 2. Подруге, днище 9 з ріжучими зубцями 10 разом з нижніми частинами 7 бокових стінок повертається відносно шарнірів 8 і закріплюється фіксаторами 11 в верхньому положенні (Фіг.4). В такому варіанті робоче обладнання може бути використане для роботи в грейферному режимі, а також для захоплення та переміщення різноманітних штучних вантажів (Фіг.5). Трансформаційне робоче обладнання дозволяє розширити технологічні можливості одноківшового гідравлічного екскаватора за рахунок використання його для виконання різноманітних операцій. При цьому також значно підвищується ефективність його роботи. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование: Справочник - М.: Высшая школа. 1991, с.160, рис.4.27 2. Авторське свідоцтво № 827695, E02F3/28 Рабочее оборудование гидравлического экскаватора, БИО № 17 1981г. 5 Комп’ютерна верстка Н. Лиcенко 43642 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
