Машина для гідравлічного випробування напірних трубопроводів

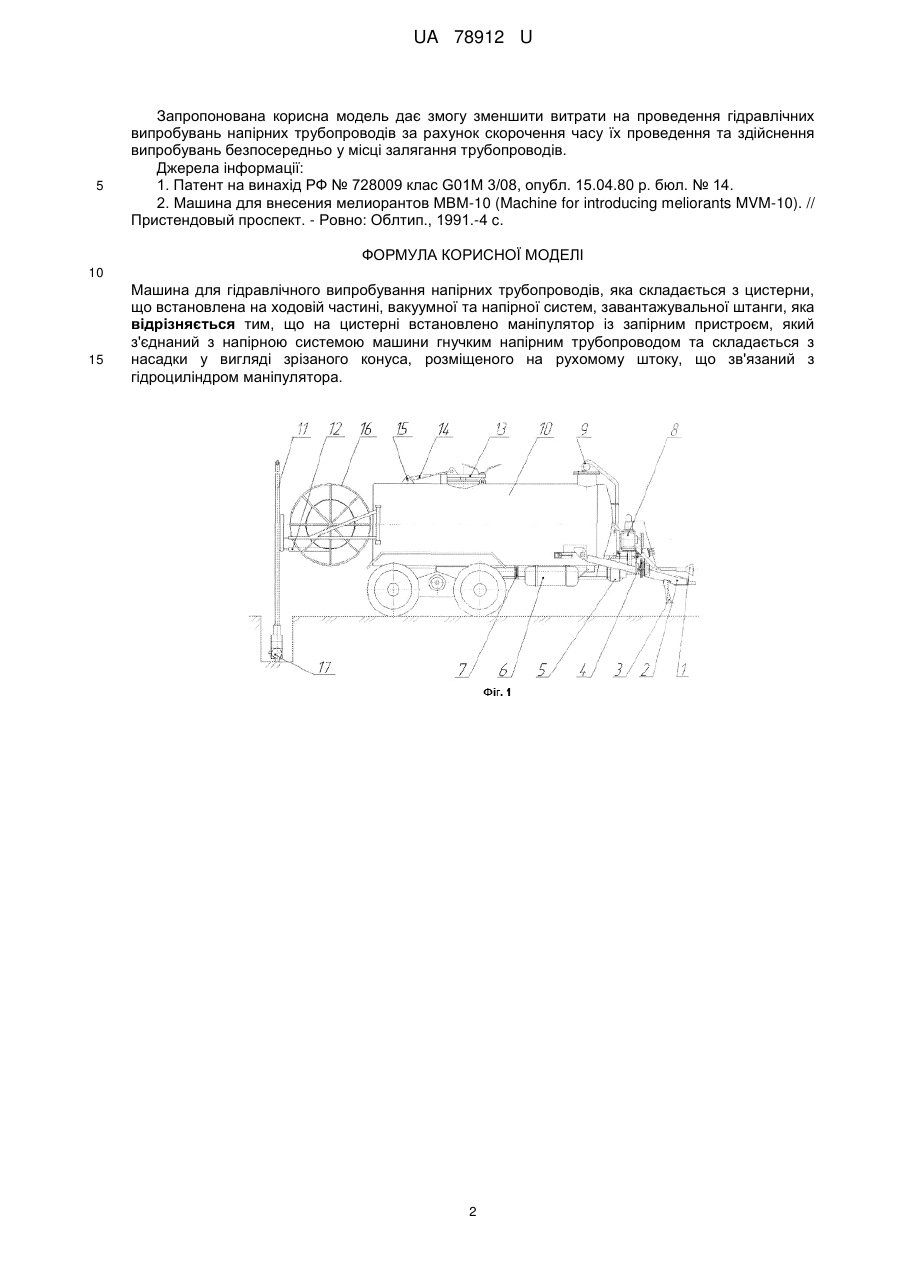

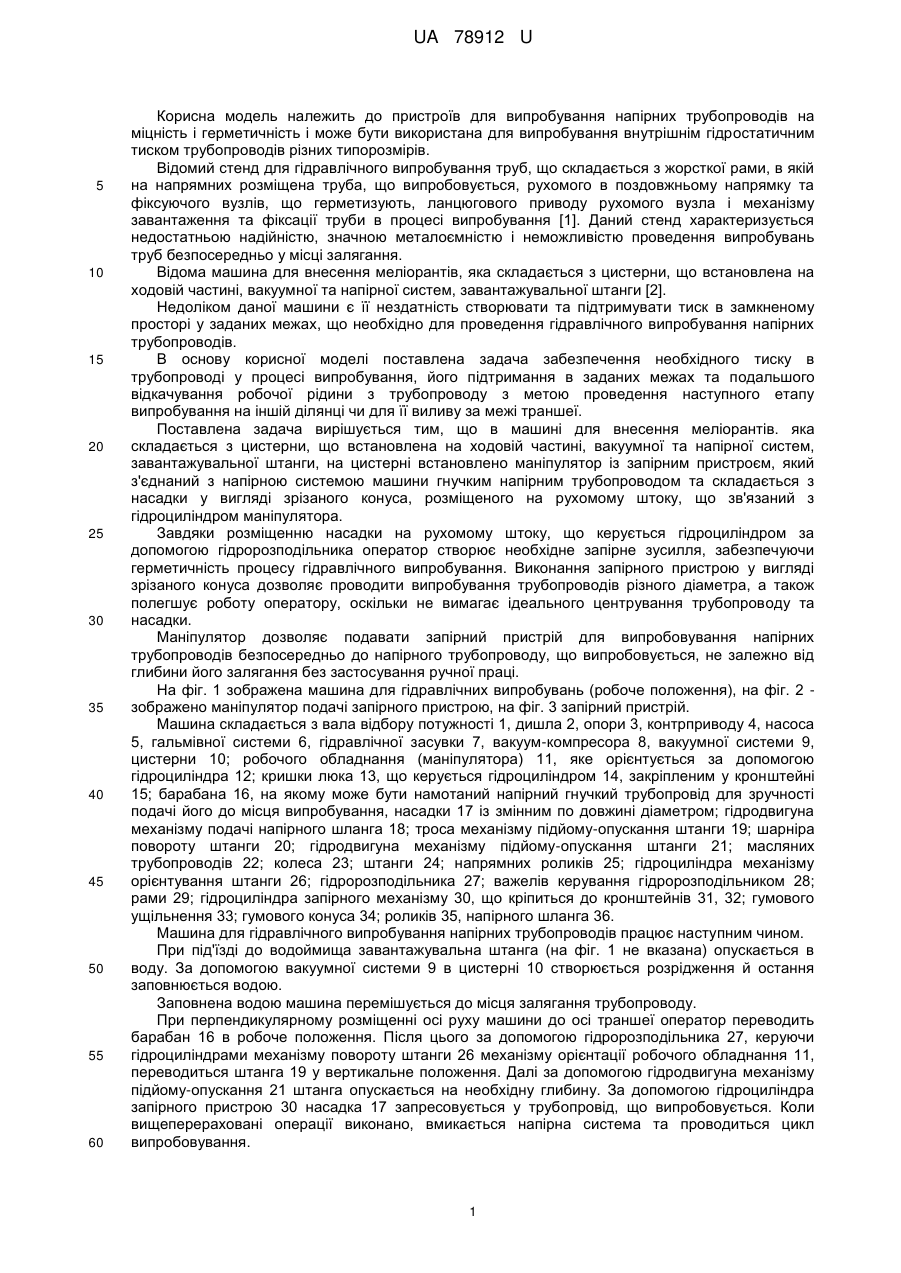

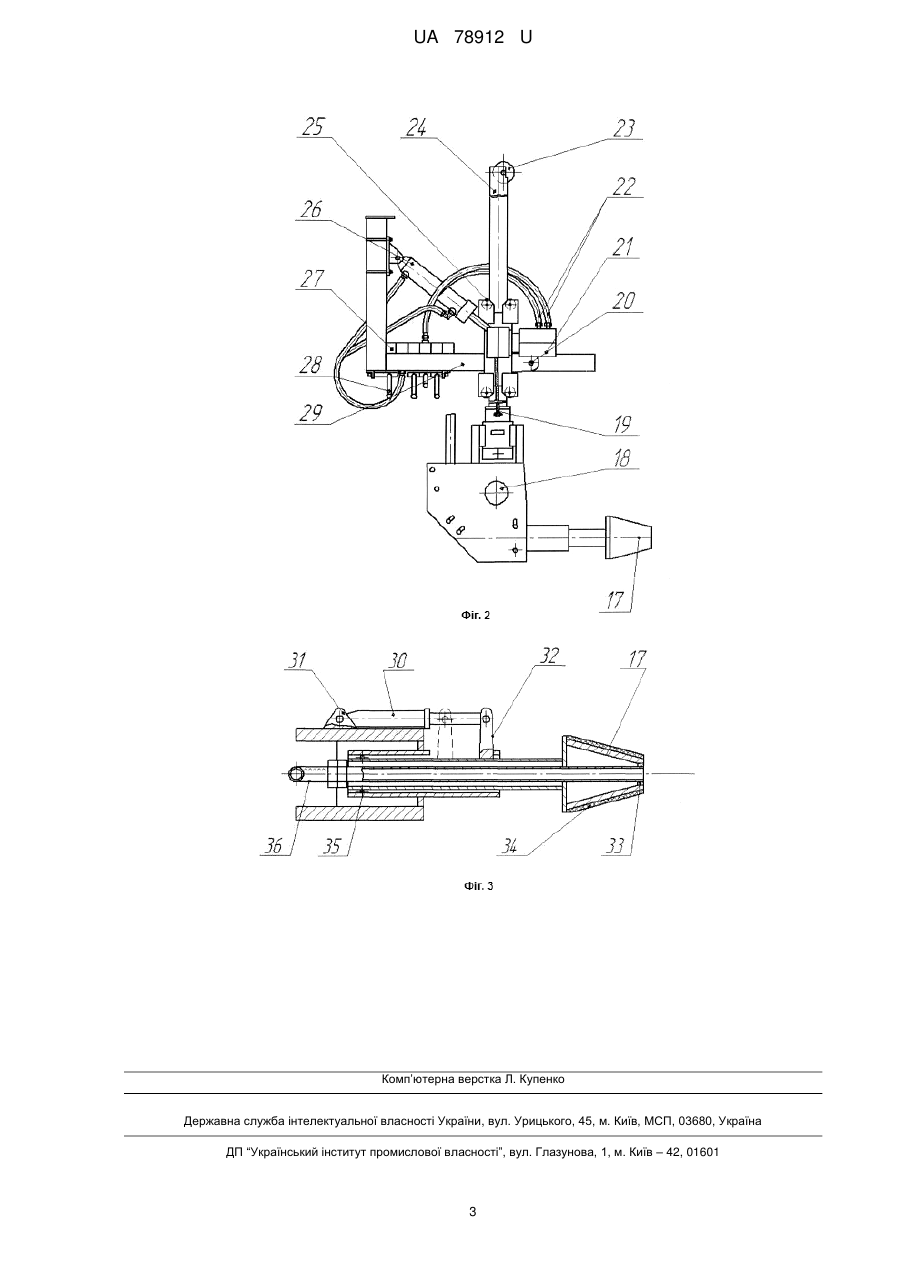

Реферат: Машина для гідравлічного випробування напірних трубопроводів складається з цистерни, що встановлена на ходовій частині, вакуумної та напірної систем, завантажувальної штанги. На цистерні встановлено маніпулятор із запірним пристроєм, який з'єднаний з напірною системою машини гнучким напірним трубопроводом та складається з насадки у вигляді зрізаного конуса, розміщеного на рухомому штоку, що зв'язаний з гідроциліндром маніпулятора. UA 78912 U (12) UA 78912 U UA 78912 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для випробування напірних трубопроводів на міцність і герметичність і може бути використана для випробування внутрішнім гідростатичним тиском трубопроводів різних типорозмірів. Відомий стенд для гідравлічного випробування труб, що складається з жорсткої рами, в якій на напрямних розміщена труба, що випробовується, рухомого в поздовжньому напрямку та фіксуючого вузлів, що герметизують, ланцюгового приводу рухомого вузла і механізму завантаження та фіксації труби в процесі випробування [1]. Даний стенд характеризується недостатньою надійністю, значною металоємністю і неможливістю проведення випробувань труб безпосередньо у місці залягання. Відома машина для внесення меліорантів, яка складається з цистерни, що встановлена на ходовій частині, вакуумної та напірної систем, завантажувальної штанги [2]. Недоліком даної машини є її нездатність створювати та підтримувати тиск в замкненому просторі у заданих межах, що необхідно для проведення гідравлічного випробування напірних трубопроводів. В основу корисної моделі поставлена задача забезпечення необхідного тиску в трубопроводі у процесі випробування, його підтримання в заданих межах та подальшого відкачування робочої рідини з трубопроводу з метою проведення наступного етапу випробування на іншій ділянці чи для її виливу за межі траншеї. Поставлена задача вирішується тим, що в машині для внесення меліорантів. яка складається з цистерни, що встановлена на ходовій частині, вакуумної та напірної систем, завантажувальної штанги, на цистерні встановлено маніпулятор із запірним пристроєм, який з'єднаний з напірною системою машини гнучким напірним трубопроводом та складається з насадки у вигляді зрізаного конуса, розміщеного на рухомому штоку, що зв'язаний з гідроциліндром маніпулятора. Завдяки розміщенню насадки на рухомому штоку, що керується гідроциліндром за допомогою гідророзподільника оператор створює необхідне запірне зусилля, забезпечуючи герметичність процесу гідравлічного випробування. Виконання запірного пристрою у вигляді зрізаного конуса дозволяє проводити випробування трубопроводів різного діаметра, а також полегшує роботу оператору, оскільки не вимагає ідеального центрування трубопроводу та насадки. Маніпулятор дозволяє подавати запірний пристрій для випробовування напірних трубопроводів безпосередньо до напірного трубопроводу, що випробовується, не залежно від глибини його залягання без застосування ручної праці. На фіг. 1 зображена машина для гідравлічних випробувань (робоче положення), на фіг. 2 зображено маніпулятор подачі запірного пристрою, на фіг. 3 запірний пристрій. Машина складається з вала відбору потужності 1, дишла 2, опори 3, контрприводу 4, насоса 5, гальмівної системи 6, гідравлічної засувки 7, вакуум-компресора 8, вакуумної системи 9, цистерни 10; робочого обладнання (маніпулятора) 11, яке орієнтується за допомогою гідроциліндра 12; кришки люка 13, що керується гідроциліндром 14, закріпленим у кронштейні 15; барабана 16, на якому може бути намотаний напірний гнучкий трубопровід для зручності подачі його до місця випробування, насадки 17 із змінним по довжині діаметром; гідродвигуна механізму подачі напірного шланга 18; троса механізму підйому-опускання штанги 19; шарніра повороту штанги 20; гідродвигуна механізму підйому-опускання штанги 21; масляних трубопроводів 22; колеса 23; штанги 24; напрямних роликів 25; гідроциліндра механізму орієнтування штанги 26; гідророзподільника 27; важелів керування гідророзподільником 28; рами 29; гідроциліндра запірного механізму 30, що кріпиться до кронштейнів 31, 32; гумового ущільнення 33; гумового конуса 34; роликів 35, напірного шланга 36. Машина для гідравлічного випробування напірних трубопроводів працює наступним чином. При під'їзді до водоймища завантажувальна штанга (на фіг. 1 не вказана) опускається в воду. За допомогою вакуумної системи 9 в цистерні 10 створюється розрідження й остання заповнюється водою. Заповнена водою машина перемішується до місця залягання трубопроводу. При перпендикулярному розміщенні осі руху машини до осі траншеї оператор переводить барабан 16 в робоче положення. Після цього за допомогою гідророзподільника 27, керуючи гідроциліндрами механізму повороту штанги 26 механізму орієнтації робочого обладнання 11, переводиться штанга 19 у вертикальне положення. Далі за допомогою гідродвигуна механізму підйому-опускання 21 штанга опускається на необхідну глибину. За допомогою гідроциліндра запірного пристрою 30 насадка 17 запресовується у трубопровід, що випробовується. Коли вищеперераховані операції виконано, вмикається напірна система та проводиться цикл випробовування. 1 UA 78912 U 5 Запропонована корисна модель дає змогу зменшити витрати на проведення гідравлічних випробувань напірних трубопроводів за рахунок скорочення часу їх проведення та здійснення випробувань безпосередньо у місці залягання трубопроводів. Джерела інформації: 1. Патент на винахід РФ № 728009 клас G01М 3/08, опубл. 15.04.80 р. бюл. № 14. 2. Машина для внесения мелиорантов МВМ-10 (Machine for introducing meliorants MVM-10). // Пристендовый проспект. - Ровно: Облтип., 1991.-4 c. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Машина для гідравлічного випробування напірних трубопроводів, яка складається з цистерни, що встановлена на ходовій частині, вакуумної та напірної систем, завантажувальної штанги, яка відрізняється тим, що на цистерні встановлено маніпулятор із запірним пристроєм, який з'єднаний з напірною системою машини гнучким напірним трубопроводом та складається з насадки у вигляді зрізаного конуса, розміщеного на рухомому штоку, що зв'язаний з гідроциліндром маніпулятора. 2 UA 78912 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
