Пересувний рекламний пристрій

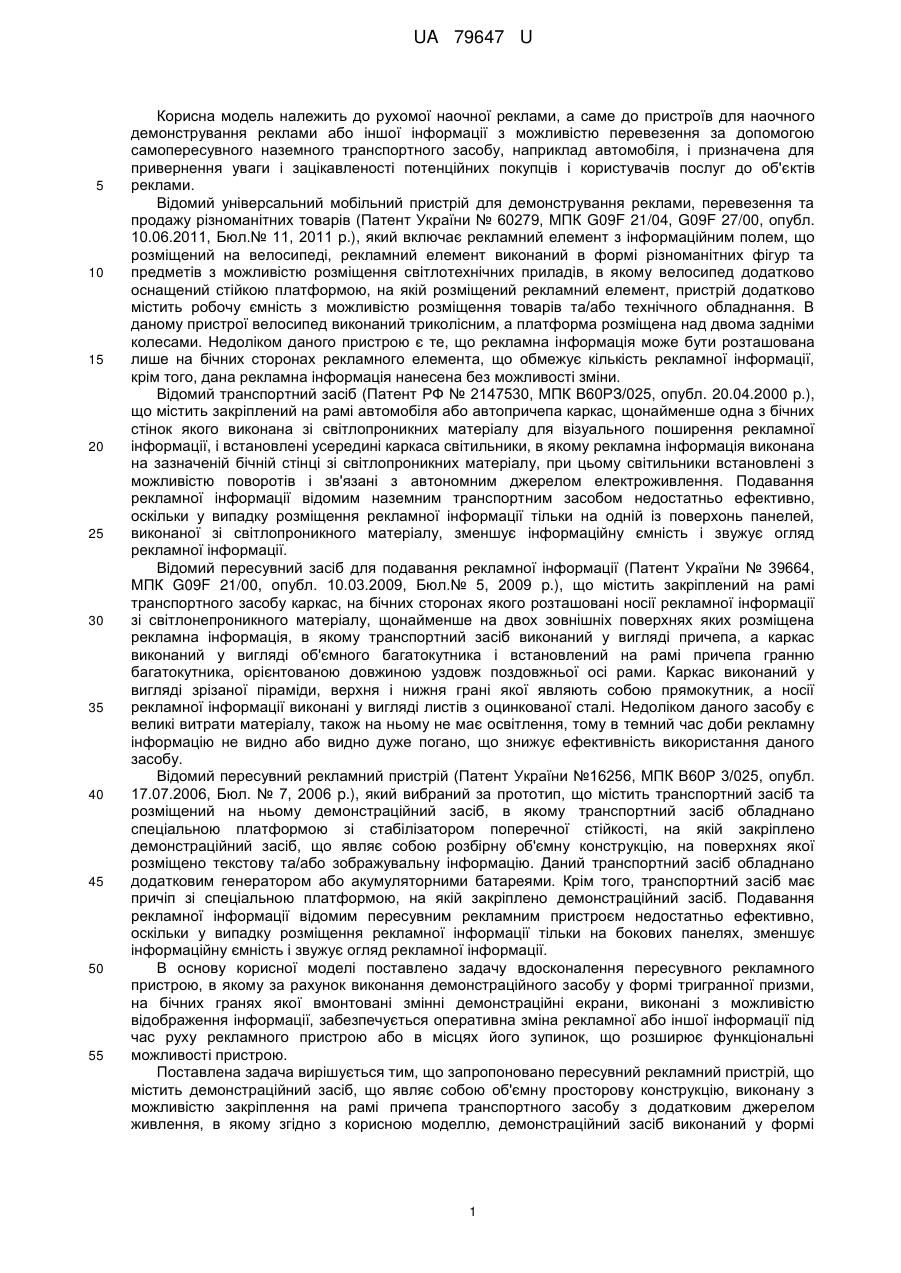

Реферат: UA 79647 U UA 79647 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до рухомої наочної реклами, а саме до пристроїв для наочного демонстрування реклами або іншої інформації з можливістю перевезення за допомогою самопересувного наземного транспортного засобу, наприклад автомобіля, і призначена для привернення уваги і зацікавленості потенційних покупців і користувачів послуг до об'єктів реклами. Відомий універсальний мобільний пристрій для демонстрування реклами, перевезення та продажу різноманітних товарів (Патент України № 60279, МПК G09F 21/04, G09F 27/00, опубл. 10.06.2011, Бюл.№ 11, 2011 p.), який включає рекламний елемент з інформаційним полем, що розміщений на велосипеді, рекламний елемент виконаний в формі різноманітних фігур та предметів з можливістю розміщення світлотехнічних приладів, в якому велосипед додатково оснащений стійкою платформою, на якій розміщений рекламний елемент, пристрій додатково містить робочу ємність з можливістю розміщення товарів та/або технічного обладнання. В даному пристрої велосипед виконаний триколісним, а платформа розміщена над двома задніми колесами. Недоліком даного пристрою є те, що рекламна інформація може бути розташована лише на бічних сторонах рекламного елемента, що обмежує кількість рекламної інформації, крім того, дана рекламна інформація нанесена без можливості зміни. Відомий транспортний засіб (Патент РФ № 2147530, МПК В60РЗ/025, опубл. 20.04.2000 p.), що містить закріплений на рамі автомобіля або автопричепа каркас, щонайменше одна з бічних стінок якого виконана зі світлопроникних матеріалу для візуального поширення рекламної інформації, і встановлені усередині каркаса світильники, в якому рекламна інформація виконана на зазначеній бічній стінці зі світлопроникних матеріалу, при цьому світильники встановлені з можливістю поворотів і зв'язані з автономним джерелом електроживлення. Подавання рекламної інформації відомим наземним транспортним засобом недостатньо ефективно, оскільки у випадку розміщення рекламної інформації тільки на одній із поверхонь панелей, виконаної зі світлопроникного матеріалу, зменшує інформаційну ємність і звужує огляд рекламної інформації. Відомий пересувний засіб для подавання рекламної інформації (Патент України № 39664, МПК G09F 21/00, опубл. 10.03.2009, Бюл.№ 5, 2009 p.), що містить закріплений на рамі транспортного засобу каркас, на бічних сторонах якого розташовані носії рекламної інформації зі світлонепроникного матеріалу, щонайменше на двох зовнішніх поверхнях яких розміщена рекламна інформація, в якому транспортний засіб виконаний у вигляді причепа, а каркас виконаний у вигляді об'ємного багатокутника і встановлений на рамі причепа гранню багатокутника, орієнтованою довжиною уздовж поздовжньої осі рами. Каркас виконаний у вигляді зрізаної піраміди, верхня і нижня грані якої являють собою прямокутник, а носії рекламної інформації виконані у вигляді листів з оцинкованої сталі. Недоліком даного засобу є великі витрати матеріалу, також на ньому не має освітлення, тому в темний час доби рекламну інформацію не видно або видно дуже погано, що знижує ефективність використання даного засобу. Відомий пересувний рекламний пристрій (Патент України №16256, МПК В60Р 3/025, опубл. 17.07.2006, Бюл. № 7, 2006 p.), який вибраний за прототип, що містить транспортний засіб та розміщений на ньому демонстраційний засіб, в якому транспортний засіб обладнано спеціальною платформою зі стабілізатором поперечної стійкості, на якій закріплено демонстраційний засіб, що являє собою розбірну об'ємну конструкцію, на поверхнях якої розміщено текстову та/або зображувальну інформацію. Даний транспортний засіб обладнано додатковим генератором або акумуляторними батареями. Крім того, транспортний засіб має причіп зі спеціальною платформою, на якій закріплено демонстраційний засіб. Подавання рекламної інформації відомим пересувним рекламним пристроєм недостатньо ефективно, оскільки у випадку розміщення рекламної інформації тільки на бокових панелях, зменшує інформаційну ємність і звужує огляд рекламної інформації. В основу корисної моделі поставлено задачу вдосконалення пересувного рекламного пристрою, в якому за рахунок виконання демонстраційного засобу у формі тригранної призми, на бічних гранях якої вмонтовані змінні демонстраційні екрани, виконані з можливістю відображення інформації, забезпечується оперативна зміна рекламної або іншої інформації під час руху рекламного пристрою або в місцях його зупинок, що розширює функціональні можливості пристрою. Поставлена задача вирішується тим, що запропоновано пересувний рекламний пристрій, що містить демонстраційний засіб, що являє собою об'ємну просторову конструкцію, виконану з можливістю закріплення на рамі причепа транспортного засобу з додатковим джерелом живлення, в якому згідно з корисною моделлю, демонстраційний засіб виконаний у формі 1 UA 79647 U 5 10 15 20 25 30 35 40 45 50 55 тригранної призми, на бічних гранях якої вмонтовані змінні демонстраційні екрани, поверхні яких виконані з світлонепроникного матеріалу і/або зі світлопроникного матеріалу. Крім того, до зовнішньої або внутрішньої поверхні демонстраційних екранів закріплені додаткові рекламно-інформаційні блоки. Крім того, демонстраційні екрани виконані в вигляді ролерних дисплеїв, які забезпечені пристроєм управління, та з'єднані з джерелом живлення. Крім того, демонстраційні екрани виконані в вигляді моніторів або телевізійних панелей, які з'єднані з пристроєм трансляції зображення, встановленим в демонстраційному засобі або в транспортному засобі, та з'єднані з джерелом живлення. Крім того, демонстраційні екрани виконані в вигляді світлодіодних табло, які забезпечені системою управління, та з'єднані з джерелом живлення. Крім того, додатково обладнаний елементами підсвічування та/або вузлом звукового супроводження, а також системою керування ними. Крім того, вузол звукового супроводження виконаний в вигляді динаміків або гучномовця, які встановлюють зовні демонстраційного засобу або на транспортному засобі. Крім того, елементи підсвічування встановлені всередині демонстраційного засобу. Крім того, бічні грані демонстраційного засобу виконані різних розмірів. Корисна модель пояснюється кресленнями, де на Фіг.1 схематично зображено демонстраційний засіб даного пересувного рекламного пристрою, на Фіг.2 - пересувний рекламний пристрій (вид спереду), на Фіг.3 - пересувний рекламний пристрій (вид збоку), на Фіг.4 - пересувний рекламний пристрій (вид ззаду), на Фіг.5 - пересувний рекламний пристрій (вид зверху), а на Фіг.6 - фотографічне зображення запропонованого пересувного рекламного пристрою. Пересувний рекламний пристрій (див. Фіг. 1-6) містить демонстраційний засіб 2, що являє собою об'ємну просторову конструкцію, виконану з можливістю закріплення на рамі причепа 1 транспортного засобу 6 з додатковим джерелом живлення (не показано). Демонстраційний засіб 2 виконаний у формі тригранної призми, на бічних гранях якої вмонтовані змінні демонстраційні екрани 3, поверхні яких виконані з світлонепроникного матеріалу і/або зі світлопроникного матеріалу. Бічні грані демонстраційного засобу 2 можуть бути виконані однаковими або різних розмірів. В корисній моделі під транспортним засобом розуміють всі наземні самопересувні пристрої, такі як, наприклад, мотоцикли, моторолери, легкові автомобілі, вантажні автомобілі та інші. Транспортний засіб, згідно корисної моделі, має бути забезпечений додатковим джерелом живлення, до якого підключають основні елементи рекламного пристрою. Джерелом живлення може бути, наприклад, акумуляторна батарея, яка розміщена на причепі або на транспортному засобі. До зовнішньої або внутрішньої поверхні демонстраційних екранів 3 можуть бути закріплені додаткові рекламно-інформаційні блоки, які виконано з тканини, з банерної тканини або з паперу, або з самоклейкої плівки, або з акрилу, або з полікарбонату, з або пластику, або з скла. На додаткові рекламно-інформаційні блоки нанесено методом аплікації і/або методом повно кольорового або чорно-білого друку, або друку флекс плівками, або термопереносом, або сублімацією, або шовкографією, або методом термотрансферу текст і/або графічні зображення. Нанесені тексти і/або графічне зображення є відповідною рекламою або іншою інформацією, яку демонструє запропонований рекламний пристрій. В такому випадку, демонстрація текстів і/або графічних зображень буде статичною. Іншим прикладом показу змінного зображення є демонстраційні екрани 3, які виконані в вигляді моніторів або телевізійних панелей та вмонтовані на бічні грані демонстраційного засобу 2. В цьому випадку, трансляція зображення відбувається від пристроїв трансляції зображення (не показані), наприклад від DVD плеєра, який живиться від додаткового джерела живлення. Іншим прикладом показу змінного зображення є демонстраційні екрани 3, які виконані в вигляді світлодіодних табло, які живляться від додаткового джерела живлення. Управління інформацією, що відображається на даних табло здійснюється системою управління (не показана), яка може бути розміщена як і на причепі транспортного засобу, так і в самому транспортному засобі. Пристрій працює наступним чином. На раму причепа транспортного засобу встановлюють демонстраційний засіб 3 з встановленими певними демонстраційними екранами та нерухомо його приєднують будь-яким відомим способом. Причіп з'єднують з транспортним засобом і транспортний засіб вирушає по маршруту. 2 UA 79647 U 5 Таким чином, запропонований пересувний рекламний пристрій забезпечує підвищення ефективності поширення рекламної інформації під час руху транспортного засобу або під час його зупинки у місцях скупчення споживачів, мобільність надання статичної або змінної інформації. Крім того, рекламна інформація може бути доставлена в ті місця, де установлювання стаціонарних конструкцій зовнішньої реклами неможливо за технічними причинами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 1. Пересувний рекламний пристрій, що містить демонстраційний засіб, що являє собою об'ємну просторову конструкцію, виконану з можливістю закріплення на рамі причепа транспортного засобу з додатковим джерелом живлення, який відрізняється тим, що демонстраційний засіб виконаний у формі тригранної призми, на бічних гранях якої вмонтовані змінні демонстраційні екрани, поверхні яких виконані з світлонепроникного матеріалу і/або зі світлопроникного матеріалу. 2. Пересувний рекламний пристрій за п. 1, який відрізняється тим, що до зовнішньої або внутрішньої поверхні демонстраційних екранів закріплені додаткові рекламно-інформаційні блоки. 3. Пересувний рекламний пристрій за п. 1, який відрізняється тим, що демонстраційні екрани виконані в вигляді ролерних дисплеїв, які забезпечені пристроєм управління, та з'єднані з джерелом живлення. 4. Пересувний рекламний пристрій за п. 1, який відрізняється тим, що демонстраційні екрани виконані в вигляді моніторів або телевізійних панелей, які з'єднані з пристроєм трансляції зображення, встановленим в демонстраційному засобі або в транспортному засобі, та з'єднані з джерелом живлення. 5. Пересувний рекламний пристрій за п. 1, який відрізняється тим, що демонстраційні екрани виконані в вигляді світлодіодних табло, які забезпечені системою управління, та з'єднані з джерелом живлення. 6. Пересувний рекламний пристрій за пп. 1-4, який відрізняється тим, що додатково обладнаний елементами підсвічування та/або вузлом звукового супроводження, а також системою керування ними. 7. Пересувний рекламний пристрій за пп. 1-6, який відрізняється тим, що вузол звукового супроводження виконаний в вигляді динаміків або гучномовця, які встановлюють зовні демонстраційного засобу або на транспортному засобі. 8. Пересувний рекламний пристрій за пп. 1-7, який відрізняється тим, що елементи підсвічування встановлені всередині демонстраційного засобу. 9. Пересувний рекламний пристрій за пп. 1-8, який відрізняється тим, що бічні грані демонстраційного засобу виконані різних розмірів. 3 UA 79647 U 4 UA 79647 U 5 UA 79647 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
