Перехідник для скляних бутлів

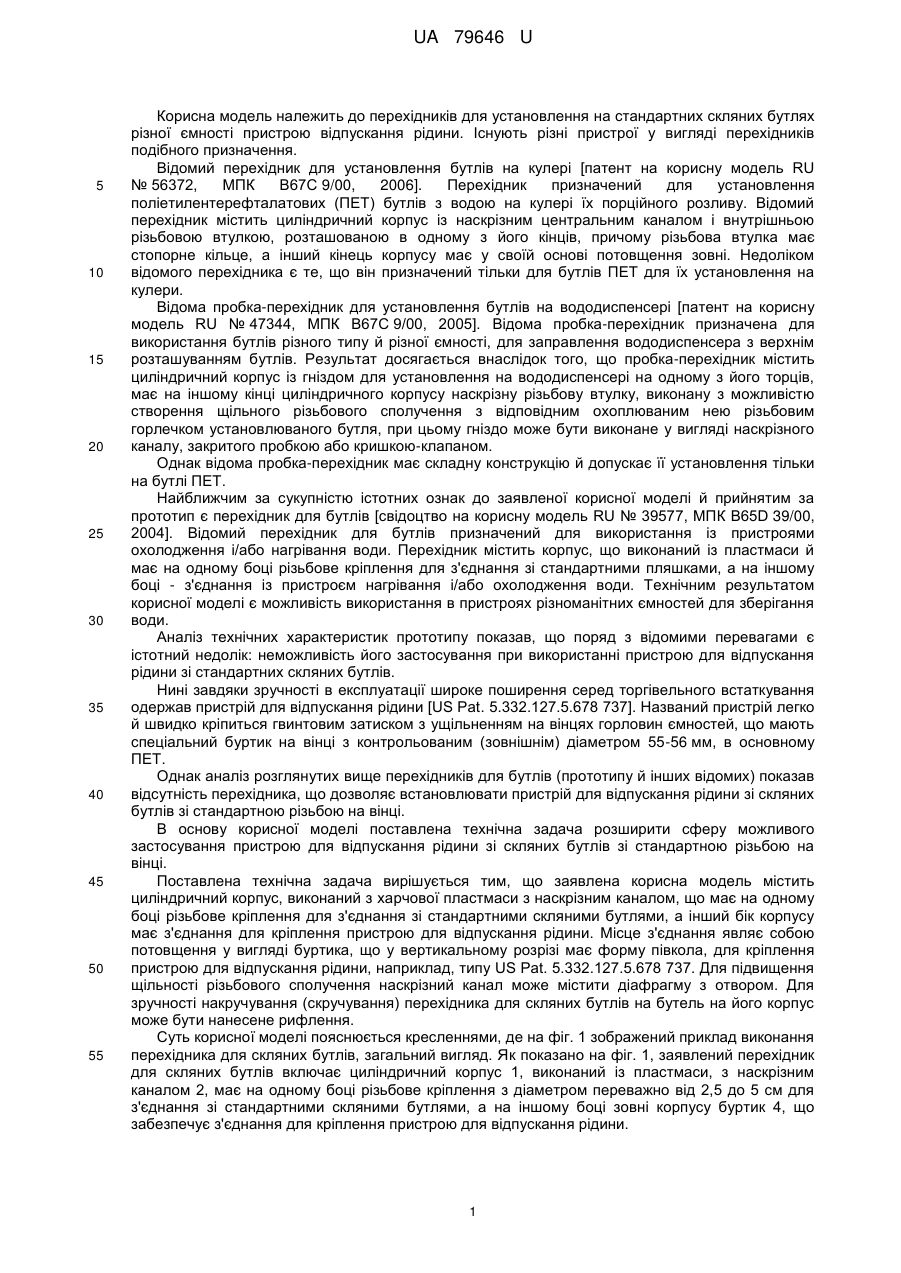

Реферат: Перехідник для скляних бутлів містить корпус, що виконаний із пластмаси і має на одному боці різьбове кріплення для з'єднання зі стандартними скляними бутлями, а на іншому боці з'єднання (буртик) для кріплення пристрою для відпускання рідини. UA 79646 U (12) UA 79646 U UA 79646 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до перехідників для установлення на стандартних скляних бутлях різної ємності пристрою відпускання рідини. Існують різні пристрої у вигляді перехідників подібного призначення. Відомий перехідник для установлення бутлів на кулері [патент на корисну модель RU № 56372, МПК В67С 9/00, 2006]. Перехідник призначений для установлення поліетилентерефталатових (ПЕТ) бутлів з водою на кулері їх порційного розливу. Відомий перехідник містить циліндричний корпус із наскрізним центральним каналом і внутрішньою різьбовою втулкою, розташованою в одному з його кінців, причому різьбова втулка має стопорне кільце, а інший кінець корпусу має у своїй основі потовщення зовні. Недоліком відомого перехідника є те, що він призначений тільки для бутлів ПЕТ для їх установлення на кулери. Відома пробка-перехідник для установлення бутлів на вододиспенсері [патент на корисну модель RU № 47344, МПК В67С 9/00, 2005]. Відома пробка-перехідник призначена для використання бутлів різного типу й різної ємності, для заправлення вододиспенсера з верхнім розташуванням бутлів. Результат досягається внаслідок того, що пробка-перехідник містить циліндричний корпус із гніздом для установлення на вододиспенсері на одному з його торців, має на іншому кінці циліндричного корпусу наскрізну різьбову втулку, виконану з можливістю створення щільного різьбового сполучення з відповідним охоплюваним нею різьбовим горлечком установлюваного бутля, при цьому гніздо може бути виконане у вигляді наскрізного каналу, закритого пробкою або кришкою-клапаном. Однак відома пробка-перехідник має складну конструкцію й допускає її установлення тільки на бутлі ПЕТ. Найближчим за сукупністю істотних ознак до заявленої корисної моделі й прийнятим за прототип є перехідник для бутлів [свідоцтво на корисну модель RU № 39577, МПК В65D 39/00, 2004]. Відомий перехідник для бутлів призначений для використання із пристроями охолодження і/або нагрівання води. Перехідник містить корпус, що виконаний із пластмаси й має на одному боці різьбове кріплення для з'єднання зі стандартними пляшками, а на іншому боці - з'єднання із пристроєм нагрівання і/або охолодження води. Технічним результатом корисної моделі є можливість використання в пристроях різноманітних ємностей для зберігання води. Аналіз технічних характеристик прототипу показав, що поряд з відомими перевагами є істотний недолік: неможливість його застосування при використанні пристрою для відпускання рідини зі стандартних скляних бутлів. Нині завдяки зручності в експлуатації широке поширення серед торгівельного встаткування одержав пристрій для відпускання рідини [US Pat. 5.332.127.5.678 737]. Названий пристрій легко й швидко кріпиться гвинтовим затиском з ущільненням на вінцях горловин ємностей, що мають спеціальний буртик на вінці з контрольованим (зовнішнім) діаметром 55-56 мм, в основному ПЕТ. Однак аналіз розглянутих вище перехідників для бутлів (прототипу й інших відомих) показав відсутність перехідника, що дозволяє встановлювати пристрій для відпускання рідини зі скляних бутлів зі стандартною різьбою на вінці. В основу корисної моделі поставлена технічна задача розширити сферу можливого застосування пристрою для відпускання рідини зі скляних бутлів зі стандартною різьбою на вінці. Поставлена технічна задача вирішується тим, що заявлена корисна модель містить циліндричний корпус, виконаний з харчової пластмаси з наскрізним каналом, що має на одному боці різьбове кріплення для з'єднання зі стандартними скляними бутлями, а інший бік корпусу має з'єднання для кріплення пристрою для відпускання рідини. Місце з'єднання являє собою потовщення у вигляді буртика, що у вертикальному розрізі має форму півкола, для кріплення пристрою для відпускання рідини, наприклад, типу US Pat. 5.332.127.5.678 737. Для підвищення щільності різьбового сполучення наскрізний канал може містити діафрагму з отвором. Для зручності накручування (скручування) перехідника для скляних бутлів на бутель на його корпус може бути нанесене рифлення. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений приклад виконання перехідника для скляних бутлів, загальний вигляд. Як показано на фіг. 1, заявлений перехідник для скляних бутлів включає циліндричний корпус 1, виконаний із пластмаси, з наскрізним каналом 2, має на одному боці різьбове кріплення з діаметром переважно від 2,5 до 5 см для з'єднання зі стандартними скляними бутлями, а на іншому боці зовні корпусу буртик 4, що забезпечує з'єднання для кріплення пристрою для відпускання рідини. 1 UA 79646 U 5 10 15 На фіг. 2 показаний приклад виконання перехідника для скляних бутлів, що містить у наскрізному каналі 2 упор 5 у вигляді діафрагми з отвором. Крім цього корпус перехідника для скляних бутлів із зовнішнього боку може мати рифлення 6. Заявлена корисна модель працює в такий спосіб. Спочатку із бутля зі стандартною різьбою на вінці знімають звичайну пробку, якою він закритий. Беруть відповідний перехідник для скляних бутлів і накручують його різьбове кріплення 3 на різьбову частину горлечка бутля. При цьому різьбова частина корпусу 1 перехідника для скляних бутлів охоплює відповідне їй різьбове горлечко бутля й створює щільне різьбове сполучення. Після встановлення на бутлі перехідника для скляних бутлів на буртик 4 корпусу перехідника встановлюють пристрій для відпускання рідини й закріплюють його гвинтовим затискачем з ущільненням. Після цього бутель встановлюють у робоче положення. Відпускання рідини зі скляного бутля здійснюють шляхом натиснення на наявний для цього важіль у пристрої. У результаті здійснення заявленої корисної моделі одержуємо перехідник для скляних бутлів зі стандартною різьбою, що дозволяє встановлювати й використовувати пристрій для відпускання рідини зі скляних бутлів різної ємності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Перехідник для скляних бутлів, який містить корпус, що виконаний із пластмаси і має на одному боці різьбове кріплення для з'єднання зі стандартними скляними бутлями, який відрізняється тим, що на іншому боці корпус має з'єднання (буртик) для кріплення пристрою для відпускання рідини. 2. Перехідник для скляних бутлів за п. 1, який відрізняється тим, що наскрізний канал корпусу містить упор у вигляді діафрагми з отвором. 3. Перехідник для скляних бутлів за пп. 1, 2, який відрізняється тим, що корпус із зовнішнього боку має рифлення. 2 UA 79646 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
