Захисний елемент для цінних паперів та документів

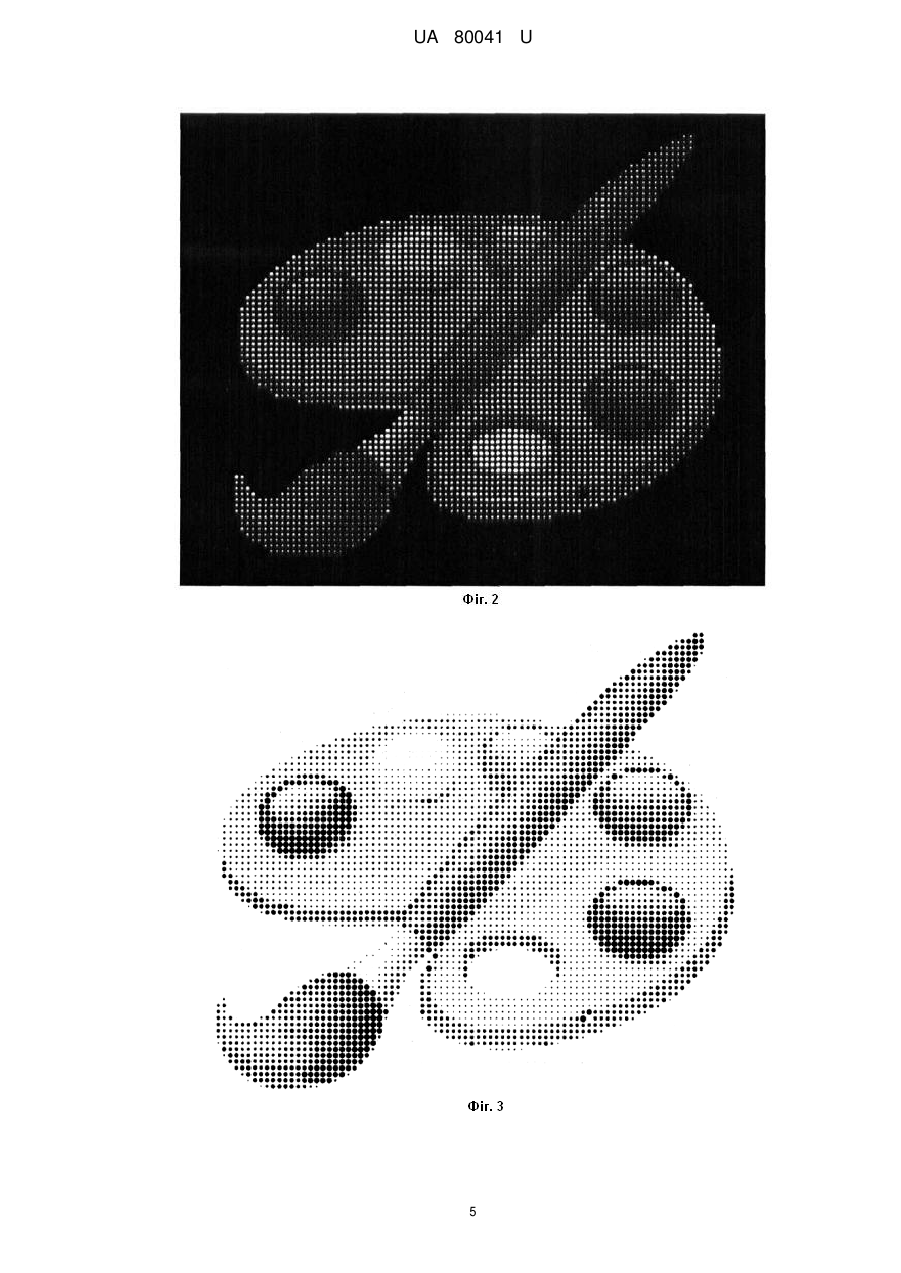

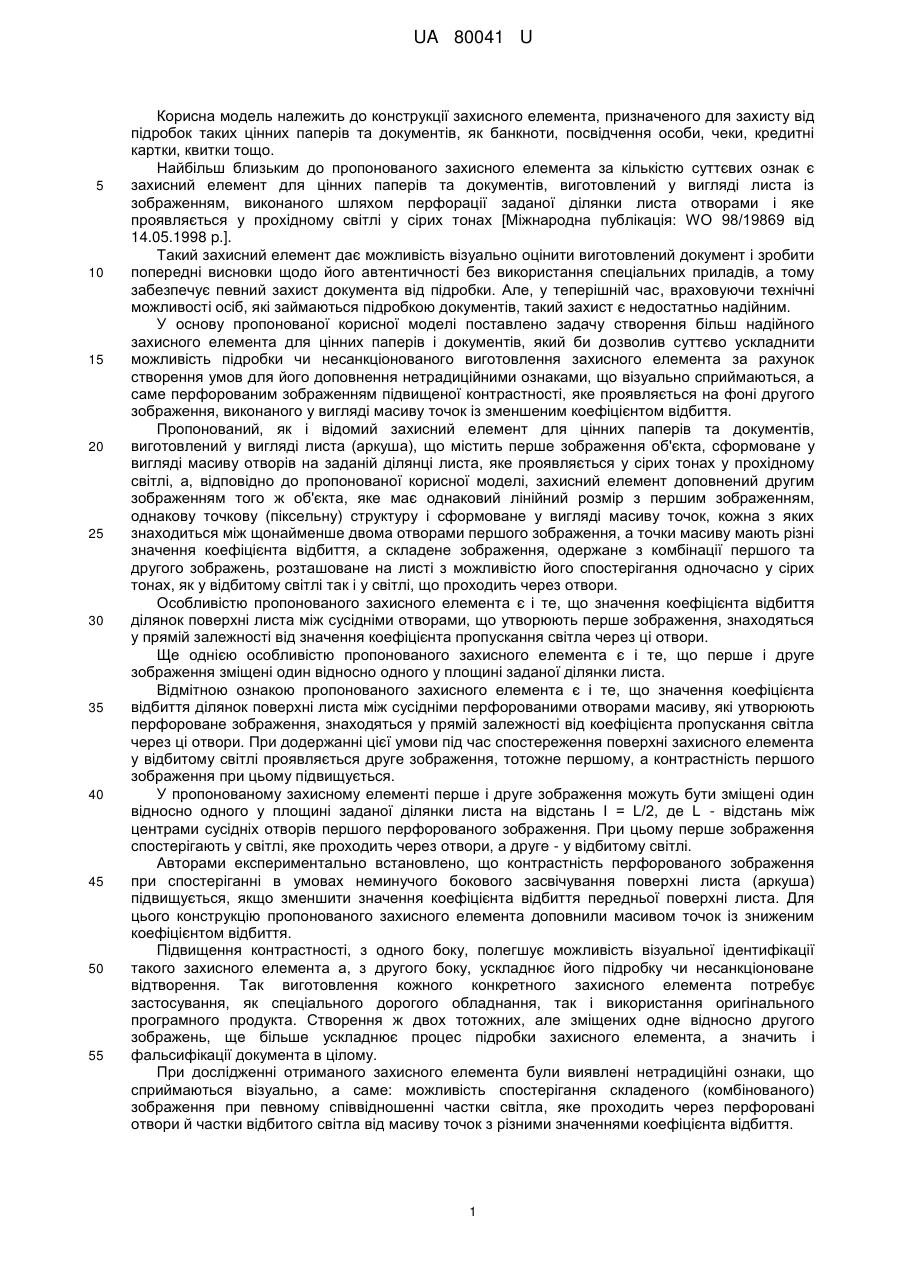

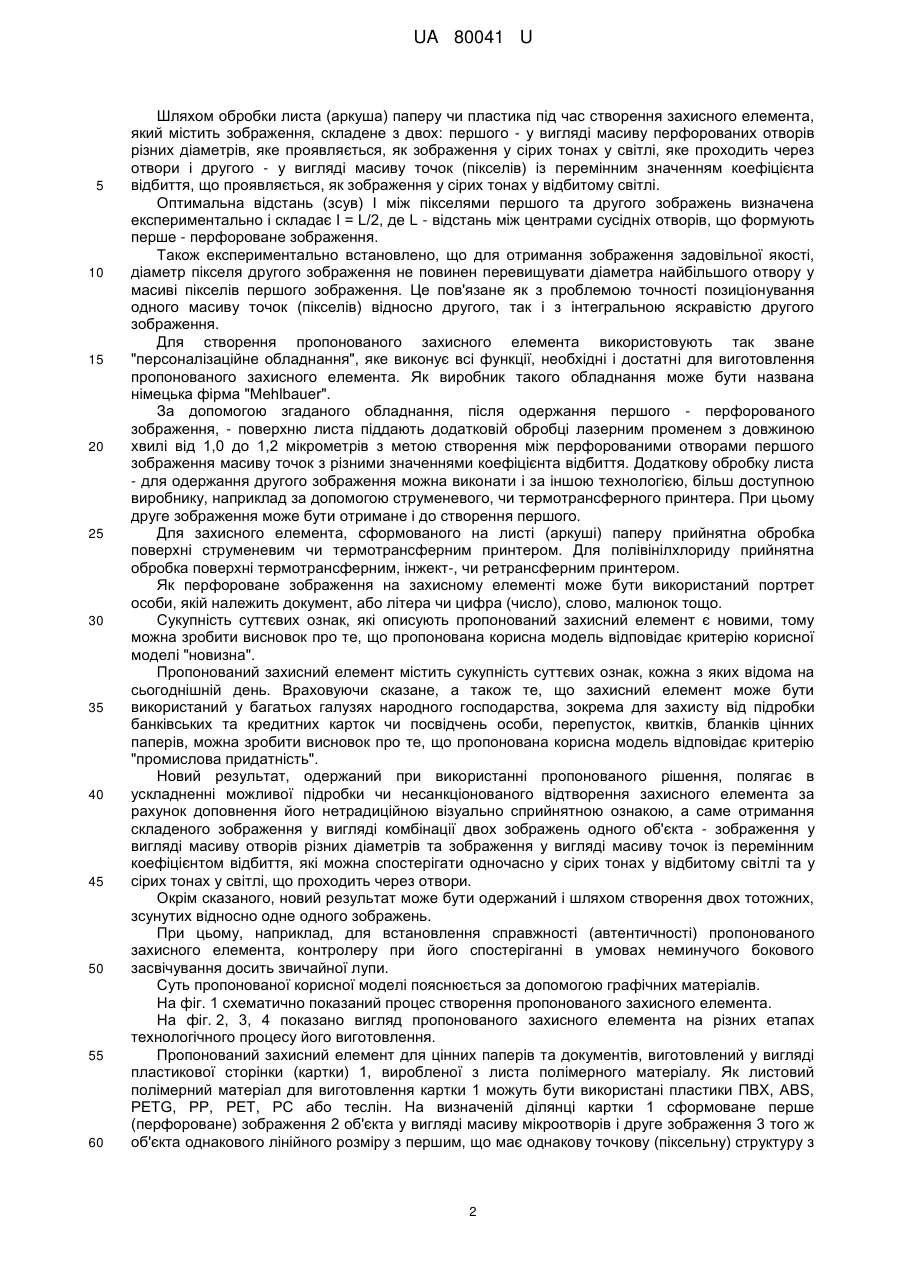

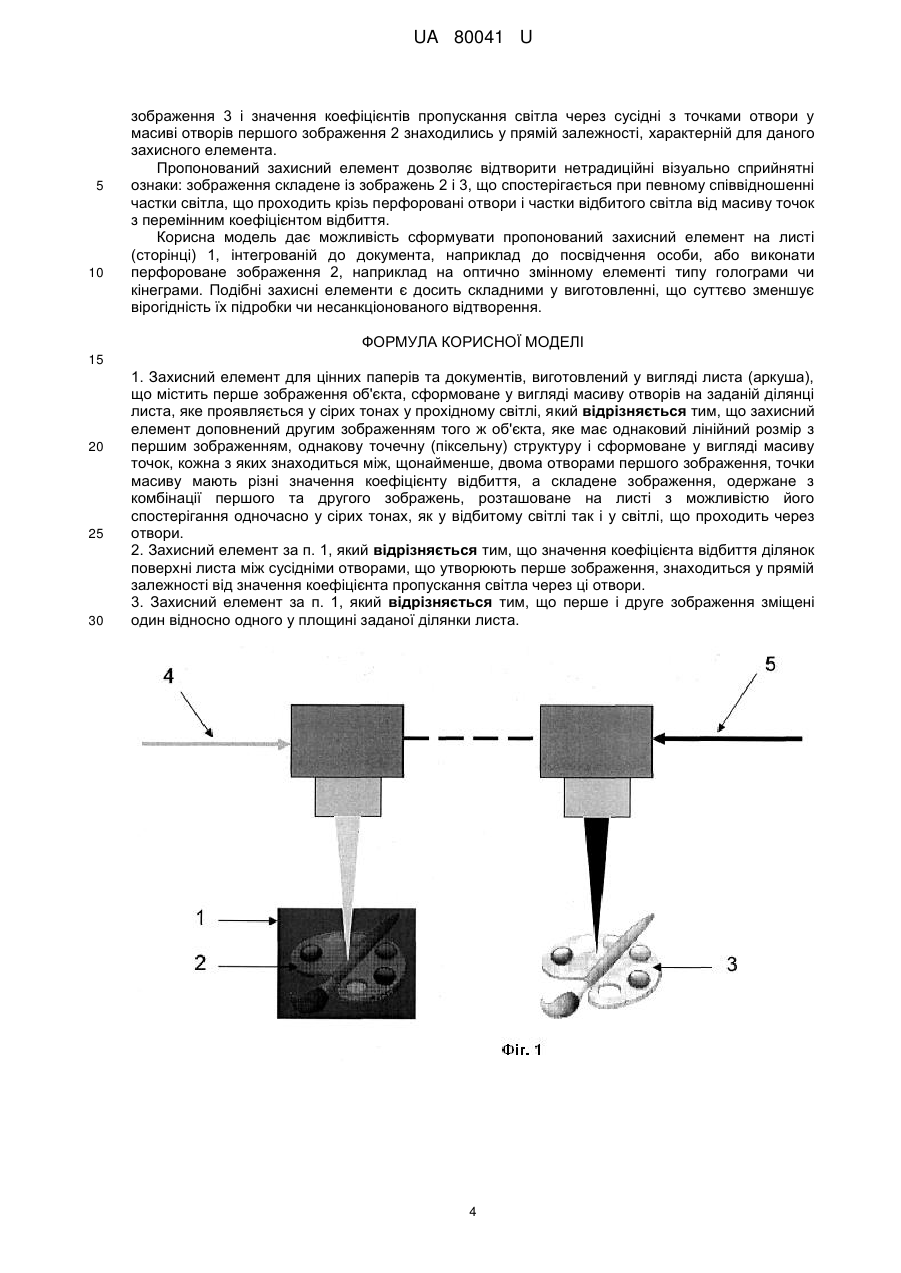

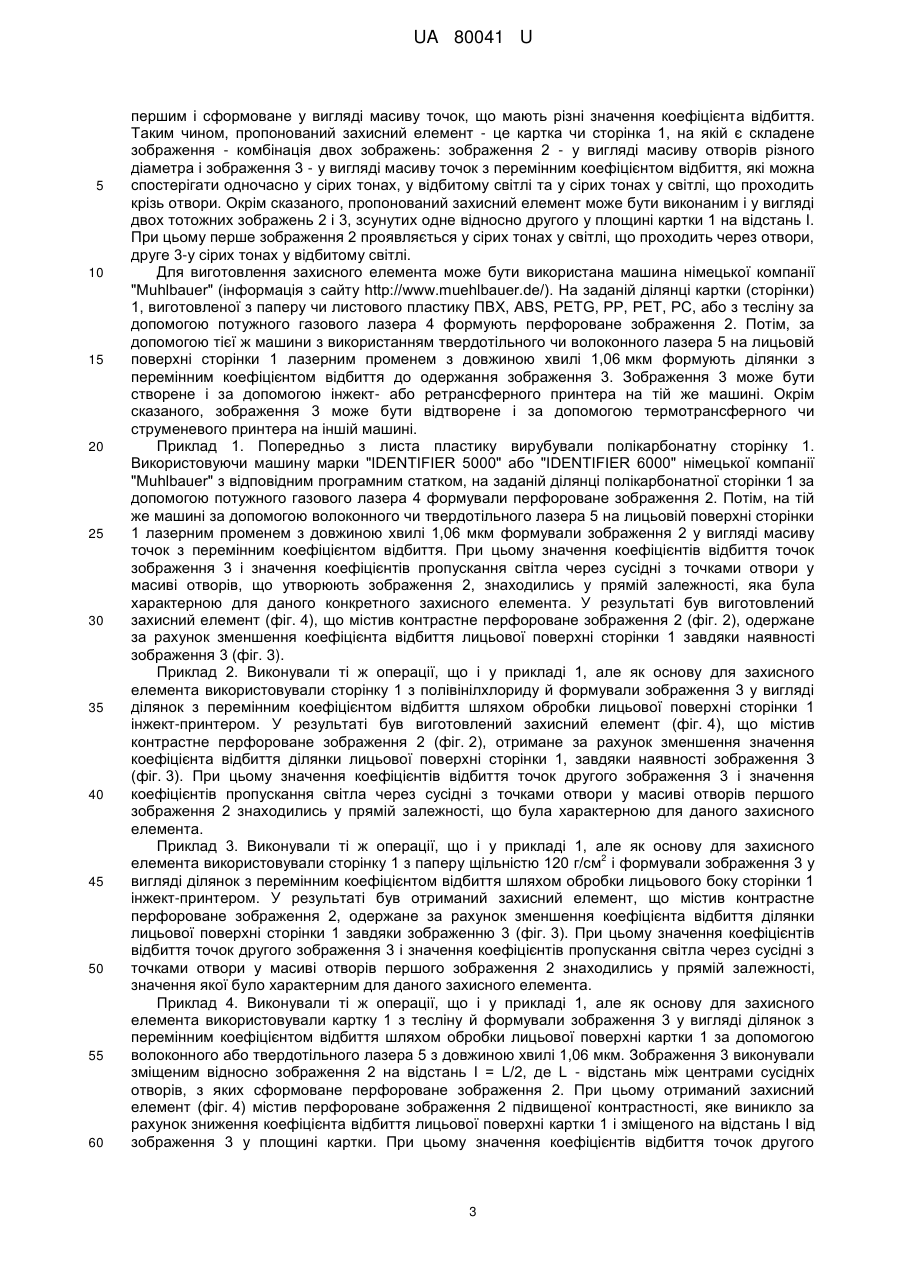

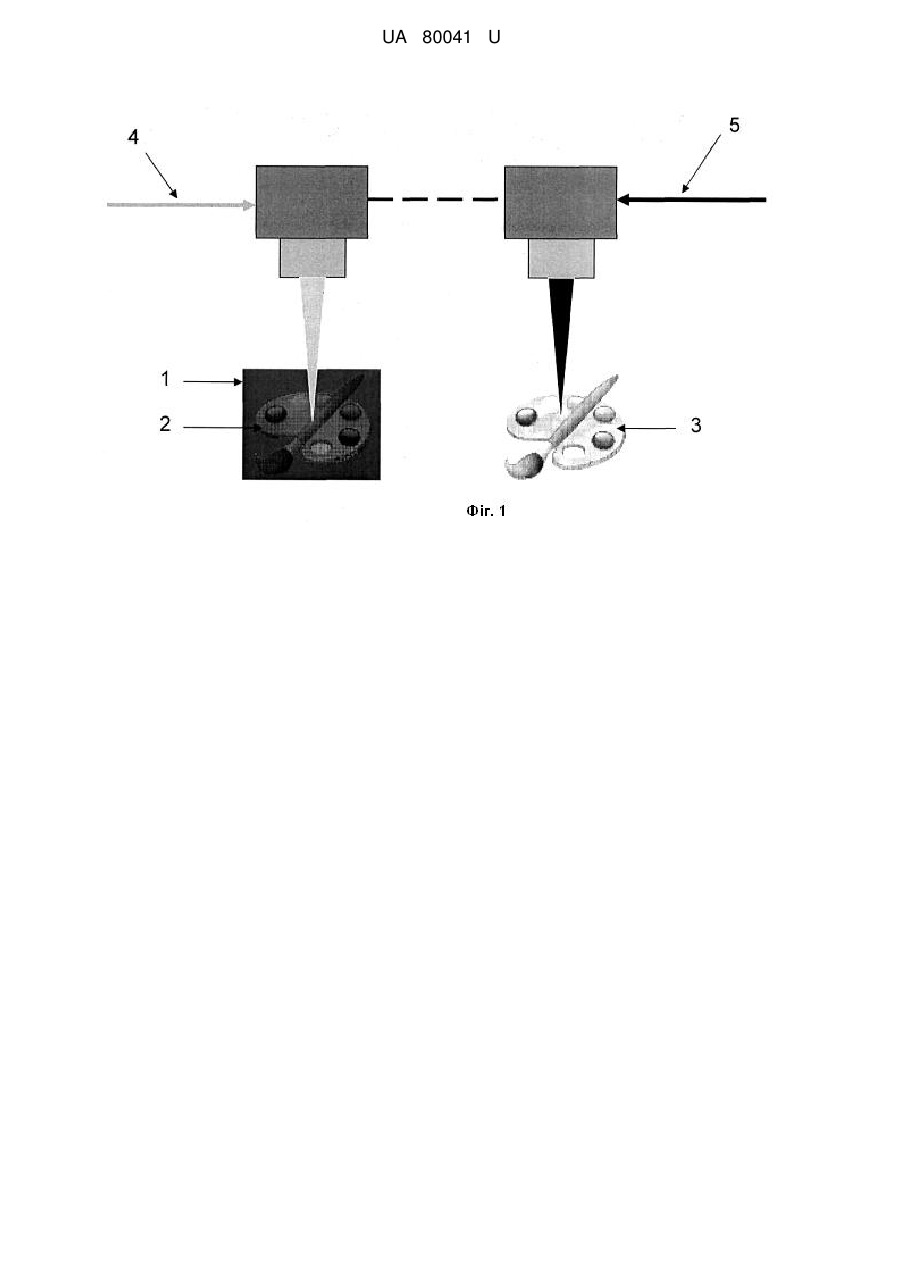

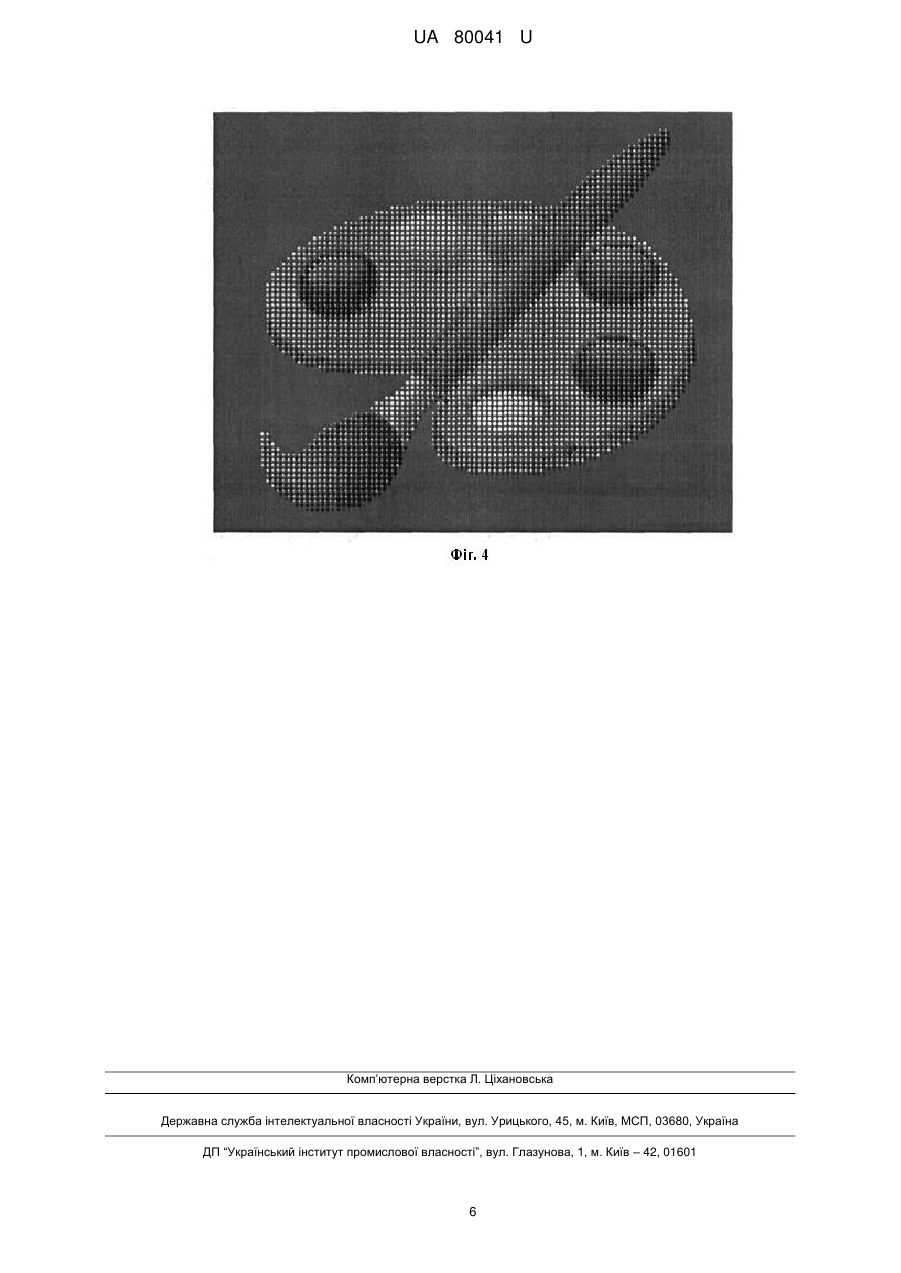

Реферат: Захисний елемент для цінних паперів та документів, виготовлений у вигляді листа (аркуша) містить перше зображення об'єкта, сформоване у вигляді масиву отворів на заданій ділянці листа, яке проявляється у сірих тонах у прохідному світлі. Захисний елемент доповнений другим зображенням того ж об'єкта, яке має однаковий лінійний розмір з першим зображенням, однакову точечну (піксельну) структуру і сформоване у вигляді масиву точок, кожна з яких знаходиться між, щонайменше, двома отворами першого зображення, точки масиву мають різні значення коефіцієнту відбиття, а складене зображення, одержане з комбінації першого та другого зображень, розташоване на листі з можливістю його спостерігання одночасно у сірих тонах, як у відбитому світлі так і у світлі, що проходить через отвори. UA 80041 U (12) UA 80041 U UA 80041 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції захисного елемента, призначеного для захисту від підробок таких цінних паперів та документів, як банкноти, посвідчення особи, чеки, кредитні картки, квитки тощо. Найбільш близьким до пропонованого захисного елемента за кількістю суттєвих ознак є захисний елемент для цінних паперів та документів, виготовлений у вигляді листа із зображенням, виконаного шляхом перфорації заданої ділянки листа отворами і яке проявляється у прохідному світлі у сірих тонах [Міжнародна публікація: WO 98/19869 від 14.05.1998 p.]. Такий захисний елемент дає можливість візуально оцінити виготовлений документ і зробити попередні висновки щодо його автентичності без використання спеціальних приладів, а тому забезпечує певний захист документа від підробки. Але, у теперішній час, враховуючи технічні можливості осіб, які займаються підробкою документів, такий захист є недостатньо надійним. У основу пропонованої корисної моделі поставлено задачу створення більш надійного захисного елемента для цінних паперів і документів, який би дозволив суттєво ускладнити можливість підробки чи несанкціонованого виготовлення захисного елемента за рахунок створення умов для його доповнення нетрадиційними ознаками, що візуально сприймаються, а саме перфорованим зображенням підвищеної контрастності, яке проявляється на фоні другого зображення, виконаного у вигляді масиву точок із зменшеним коефіцієнтом відбиття. Пропонований, як і відомий захисний елемент для цінних паперів та документів, виготовлений у вигляді листа (аркуша), що містить перше зображення об'єкта, сформоване у вигляді масиву отворів на заданій ділянці листа, яке проявляється у сірих тонах у прохідному світлі, а, відповідно до пропонованої корисної моделі, захисний елемент доповнений другим зображенням того ж об'єкта, яке має однаковий лінійний розмір з першим зображенням, однакову точкову (піксельну) структуру і сформоване у вигляді масиву точок, кожна з яких знаходиться між щонайменше двома отворами першого зображення, а точки масиву мають різні значення коефіцієнта відбиття, а складене зображення, одержане з комбінації першого та другого зображень, розташоване на листі з можливістю його спостерігання одночасно у сірих тонах, як у відбитому світлі так і у світлі, що проходить через отвори. Особливістю пропонованого захисного елемента є і те, що значення коефіцієнта відбиття ділянок поверхні листа між сусідніми отворами, що утворюють перше зображення, знаходяться у прямій залежності від значення коефіцієнта пропускання світла через ці отвори. Ще однією особливістю пропонованого захисного елемента є і те, що перше і друге зображення зміщені один відносно одного у площині заданої ділянки листа. Відмітною ознакою пропонованого захисного елемента є і те, що значення коефіцієнта відбиття ділянок поверхні листа між сусідніми перфорованими отворами масиву, які утворюють перфороване зображення, знаходяться у прямій залежності від коефіцієнта пропускання світла через ці отвори. При додержанні цієї умови під час спостереження поверхні захисного елемента у відбитому світлі проявляється друге зображення, тотожне першому, а контрастність першого зображення при цьому підвищується. У пропонованому захисному елементі перше і друге зображення можуть бути зміщені один відносно одного у площині заданої ділянки листа на відстань І = L/2, де L - відстань між центрами сусідніх отворів першого перфорованого зображення. При цьому перше зображення спостерігають у світлі, яке проходить через отвори, а друге - у відбитому світлі. Авторами експериментально встановлено, що контрастність перфорованого зображення при спостеріганні в умовах неминучого бокового засвічування поверхні листа (аркуша) підвищується, якщо зменшити значення коефіцієнта відбиття передньої поверхні листа. Для цього конструкцію пропонованого захисного елемента доповнили масивом точок із зниженим коефіцієнтом відбиття. Підвищення контрастності, з одного боку, полегшує можливість візуальної ідентифікації такого захисного елемента а, з другого боку, ускладнює його підробку чи несанкціоноване відтворення. Так виготовлення кожного конкретного захисного елемента потребує застосування, як спеціального дорогого обладнання, так і використання оригінального програмного продукта. Створення ж двох тотожних, але зміщених одне відносно другого зображень, ще більше ускладнює процес підробки захисного елемента, а значить і фальсифікації документа в цілому. При дослідженні отриманого захисного елемента були виявлені нетрадиційні ознаки, що сприймаються візуально, а саме: можливість спостерігання складеного (комбінованого) зображення при певному співвідношенні частки світла, яке проходить через перфоровані отвори й частки відбитого світла від масиву точок з різними значеннями коефіцієнта відбиття. 1 UA 80041 U 5 10 15 20 25 30 35 40 45 50 55 60 Шляхом обробки листа (аркуша) паперу чи пластика під час створення захисного елемента, який містить зображення, складене з двох: першого - у вигляді масиву перфорованих отворів різних діаметрів, яке проявляється, як зображення у сірих тонах у світлі, яке проходить через отвори і другого - у вигляді масиву точок (пікселів) із перемінним значенням коефіцієнта відбиття, що проявляється, як зображення у сірих тонах у відбитому світлі. Оптимальна відстань (зсув) І між пікселями першого та другого зображень визначена експериментально і складає І = L/2, де L - відстань між центрами сусідніх отворів, що формують перше - перфороване зображення. Також експериментально встановлено, що для отримання зображення задовільної якості, діаметр пікселя другого зображення не повинен перевищувати діаметра найбільшого отвору у масиві пікселів першого зображення. Це пов'язане як з проблемою точності позиціонування одного масиву точок (пікселів) відносно другого, так і з інтегральною яскравістю другого зображення. Для створення пропонованого захисного елемента використовують так зване "персоналізаційне обладнання", яке виконує всі функції, необхідні і достатні для виготовлення пропонованого захисного елемента. Як виробник такого обладнання може бути названа німецька фірма "Mehlbauer". За допомогою згаданого обладнання, після одержання першого - перфорованого зображення, - поверхню листа піддають додатковій обробці лазерним променем з довжиною хвилі від 1,0 до 1,2 мікрометрів з метою створення між перфорованими отворами першого зображення масиву точок з різними значеннями коефіцієнта відбиття. Додаткову обробку листа - для одержання другого зображення можна виконати і за іншою технологією, більш доступною виробнику, наприклад за допомогою струменевого, чи термотрансферного принтера. При цьому друге зображення може бути отримане і до створення першого. Для захисного елемента, сформованого на листі (аркуші) паперу прийнятна обробка поверхні струменевим чи термотрансферним принтером. Для полівінілхлориду прийнятна обробка поверхні термотрансферним, інжект-, чи ретрансферним принтером. Як перфороване зображення на захисному елементі може бути використаний портрет особи, якій належить документ, або літера чи цифра (число), слово, малюнок тощо. Сукупність суттєвих ознак, які описують пропонований захисний елемент є новими, тому можна зробити висновок про те, що пропонована корисна модель відповідає критерію корисної моделі "новизна". Пропонований захисний елемент містить сукупність суттєвих ознак, кожна з яких відома на сьогоднішній день. Враховуючи сказане, а також те, що захисний елемент може бути використаний у багатьох галузях народного господарства, зокрема для захисту від підробки банківських та кредитних карток чи посвідчень особи, перепусток, квитків, бланків цінних паперів, можна зробити висновок про те, що пропонована корисна модель відповідає критерію "промислова придатність". Новий результат, одержаний при використанні пропонованого рішення, полягає в ускладненні можливої підробки чи несанкціонованого відтворення захисного елемента за рахунок доповнення його нетрадиційною візуально сприйнятною ознакою, а саме отримання складеного зображення у вигляді комбінації двох зображень одного об'єкта - зображення у вигляді масиву отворів різних діаметрів та зображення у вигляді масиву точок із перемінним коефіцієнтом відбиття, які можна спостерігати одночасно у сірих тонах у відбитому світлі та у сірих тонах у світлі, що проходить через отвори. Окрім сказаного, новий результат може бути одержаний і шляхом створення двох тотожних, зсунутих відносно одне одного зображень. При цьому, наприклад, для встановлення справжності (автентичності) пропонованого захисного елемента, контролеру при його спостеріганні в умовах неминучого бокового засвічування досить звичайної лупи. Суть пропонованої корисної моделі пояснюється за допомогою графічних матеріалів. На фіг. 1 схематично показаний процес створення пропонованого захисного елемента. На фіг. 2, 3, 4 показано вигляд пропонованого захисного елемента на різних етапах технологічного процесу його виготовлення. Пропонований захисний елемент для цінних паперів та документів, виготовлений у вигляді пластикової сторінки (картки) 1, виробленої з листа полімерного матеріалу. Як листовий полімерний матеріал для виготовлення картки 1 можуть бути використані пластики ПВХ, ABS, PETG, РР, PET, PC або теслін. На визначеній ділянці картки 1 сформоване перше (перфороване) зображення 2 об'єкта у вигляді масиву мікроотворів і друге зображення 3 того ж об'єкта однакового лінійного розміру з першим, що має однакову точкову (піксельну) структуру з 2 UA 80041 U 5 10 15 20 25 30 35 40 45 50 55 60 першим і сформоване у вигляді масиву точок, що мають різні значення коефіцієнта відбиття. Таким чином, пропонований захисний елемент - це картка чи сторінка 1, на якій є складене зображення - комбінація двох зображень: зображення 2 - у вигляді масиву отворів різного діаметра і зображення 3 - у вигляді масиву точок з перемінним коефіцієнтом відбиття, які можна спостерігати одночасно у сірих тонах, у відбитому світлі та у сірих тонах у світлі, що проходить крізь отвори. Окрім сказаного, пропонований захисний елемент може бути виконаним і у вигляді двох тотожних зображень 2 і 3, зсунутих одне відносно другого у площині картки 1 на відстань І. При цьому перше зображення 2 проявляється у сірих тонах у світлі, що проходить через отвори, друге 3-у сірих тонах у відбитому світлі. Для виготовлення захисного елемента може бути використана машина німецької компанії "Muhlbauer" (інформація з сайту http://www.muehlbauer.de/). На заданій ділянці картки (сторінки) 1, виготовленої з паперу чи листового пластику ПВХ, ABS, PETG, РР, PET, PC, або з тесліну за допомогою потужного газового лазера 4 формують перфороване зображення 2. Потім, за допомогою тієї ж машини з використанням твердотільного чи волоконного лазера 5 на лицьовій поверхні сторінки 1 лазерним променем з довжиною хвилі 1,06 мкм формують ділянки з перемінним коефіцієнтом відбиття до одержання зображення 3. Зображення 3 може бути створене і за допомогою інжект- або ретрансферного принтера на тій же машині. Окрім сказаного, зображення 3 може бути відтворене і за допомогою термотрансферного чи струменевого принтера на іншій машині. Приклад 1. Попередньо з листа пластику вирубували полікарбонатну сторінку 1. Використовуючи машину марки "IDENTIFIER 5000" або "IDENTIFIER 6000" німецької компанії "Muhlbauer" з відповідним програмним статком, на заданій ділянці полікарбонатної сторінки 1 за допомогою потужного газового лазера 4 формували перфороване зображення 2. Потім, на тій же машині за допомогою волоконного чи твердотільного лазера 5 на лицьовій поверхні сторінки 1 лазерним променем з довжиною хвилі 1,06 мкм формували зображення 2 у вигляді масиву точок з перемінним коефіцієнтом відбиття. При цьому значення коефіцієнтів відбиття точок зображення 3 і значення коефіцієнтів пропускання світла через сусідні з точками отвори у масиві отворів, що утворюють зображення 2, знаходились у прямій залежності, яка була характерною для даного конкретного захисного елемента. У результаті був виготовлений захисний елемент (фіг. 4), що містив контрастне перфороване зображення 2 (фіг. 2), одержане за рахунок зменшення коефіцієнта відбиття лицьової поверхні сторінки 1 завдяки наявності зображення 3 (фіг. 3). Приклад 2. Виконували ті ж операції, що і у прикладі 1, але як основу для захисного елемента використовували сторінку 1 з полівінілхлориду й формували зображення 3 у вигляді ділянок з перемінним коефіцієнтом відбиття шляхом обробки лицьової поверхні сторінки 1 інжект-принтером. У результаті був виготовлений захисний елемент (фіг. 4), що містив контрастне перфороване зображення 2 (фіг. 2), отримане за рахунок зменшення значення коефіцієнта відбиття ділянки лицьової поверхні сторінки 1, завдяки наявності зображення 3 (фіг. 3). При цьому значення коефіцієнтів відбиття точок другого зображення 3 і значення коефіцієнтів пропускання світла через сусідні з точками отвори у масиві отворів першого зображення 2 знаходились у прямій залежності, що була характерною для даного захисного елемента. Приклад 3. Виконували ті ж операції, що і у прикладі 1, але як основу для захисного 2 елемента використовували сторінку 1 з паперу щільністю 120 г/см і формували зображення 3 у вигляді ділянок з перемінним коефіцієнтом відбиття шляхом обробки лицьового боку сторінки 1 інжект-принтером. У результаті був отриманий захисний елемент, що містив контрастне перфороване зображення 2, одержане за рахунок зменшення коефіцієнта відбиття ділянки лицьової поверхні сторінки 1 завдяки зображенню 3 (фіг. 3). При цьому значення коефіцієнтів відбиття точок другого зображення 3 і значення коефіцієнтів пропускання світла через сусідні з точками отвори у масиві отворів першого зображення 2 знаходились у прямій залежності, значення якої було характерним для даного захисного елемента. Приклад 4. Виконували ті ж операції, що і у прикладі 1, але як основу для захисного елемента використовували картку 1 з тесліну й формували зображення 3 у вигляді ділянок з перемінним коефіцієнтом відбиття шляхом обробки лицьової поверхні картки 1 за допомогою волоконного або твердотільного лазера 5 з довжиною хвилі 1,06 мкм. Зображення 3 виконували зміщеним відносно зображення 2 на відстань І = L/2, де L - відстань між центрами сусідніх отворів, з яких сформоване перфороване зображення 2. При цьому отриманий захисний елемент (фіг. 4) містив перфороване зображення 2 підвищеної контрастності, яке виникло за рахунок зниження коефіцієнта відбиття лицьової поверхні картки 1 і зміщеного на відстань І від зображення 3 у площині картки. При цьому значення коефіцієнтів відбиття точок другого 3 UA 80041 U 5 10 зображення 3 і значення коефіцієнтів пропускання світла через сусідні з точками отвори у масиві отворів першого зображення 2 знаходились у прямій залежності, характерній для даного захисного елемента. Пропонований захисний елемент дозволяє відтворити нетрадиційні візуально сприйнятні ознаки: зображення складене із зображень 2 і 3, що спостерігається при певному співвідношенні частки світла, що проходить крізь перфоровані отвори і частки відбитого світла від масиву точок з перемінним коефіцієнтом відбиття. Корисна модель дає можливість сформувати пропонований захисний елемент на листі (сторінці) 1, інтегрованій до документа, наприклад до посвідчення особи, або виконати перфороване зображення 2, наприклад на оптично змінному елементі типу голограми чи кінеграми. Подібні захисні елементи є досить складними у виготовленні, що суттєво зменшує вірогідність їх підробки чи несанкціонованого відтворення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Захисний елемент для цінних паперів та документів, виготовлений у вигляді листа (аркуша), що містить перше зображення об'єкта, сформоване у вигляді масиву отворів на заданій ділянці листа, яке проявляється у сірих тонах у прохідному світлі, який відрізняється тим, що захисний елемент доповнений другим зображенням того ж об'єкта, яке має однаковий лінійний розмір з першим зображенням, однакову точечну (піксельну) структуру і сформоване у вигляді масиву точок, кожна з яких знаходиться між, щонайменше, двома отворами першого зображення, точки масиву мають різні значення коефіцієнту відбиття, а складене зображення, одержане з комбінації першого та другого зображень, розташоване на листі з можливістю його спостерігання одночасно у сірих тонах, як у відбитому світлі так і у світлі, що проходить через отвори. 2. Захисний елемент за п. 1, який відрізняється тим, що значення коефіцієнта відбиття ділянок поверхні листа між сусідніми отворами, що утворюють перше зображення, знаходиться у прямій залежності від значення коефіцієнта пропускання світла через ці отвори. 3. Захисний елемент за п. 1, який відрізняється тим, що перше і друге зображення зміщені один відносно одного у площині заданої ділянки листа. 4 UA 80041 U 5 UA 80041 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
