Спосіб регулювання та перевірки параметрів системи відображення радіолокаційної інформації та пристрій для його здійснення.

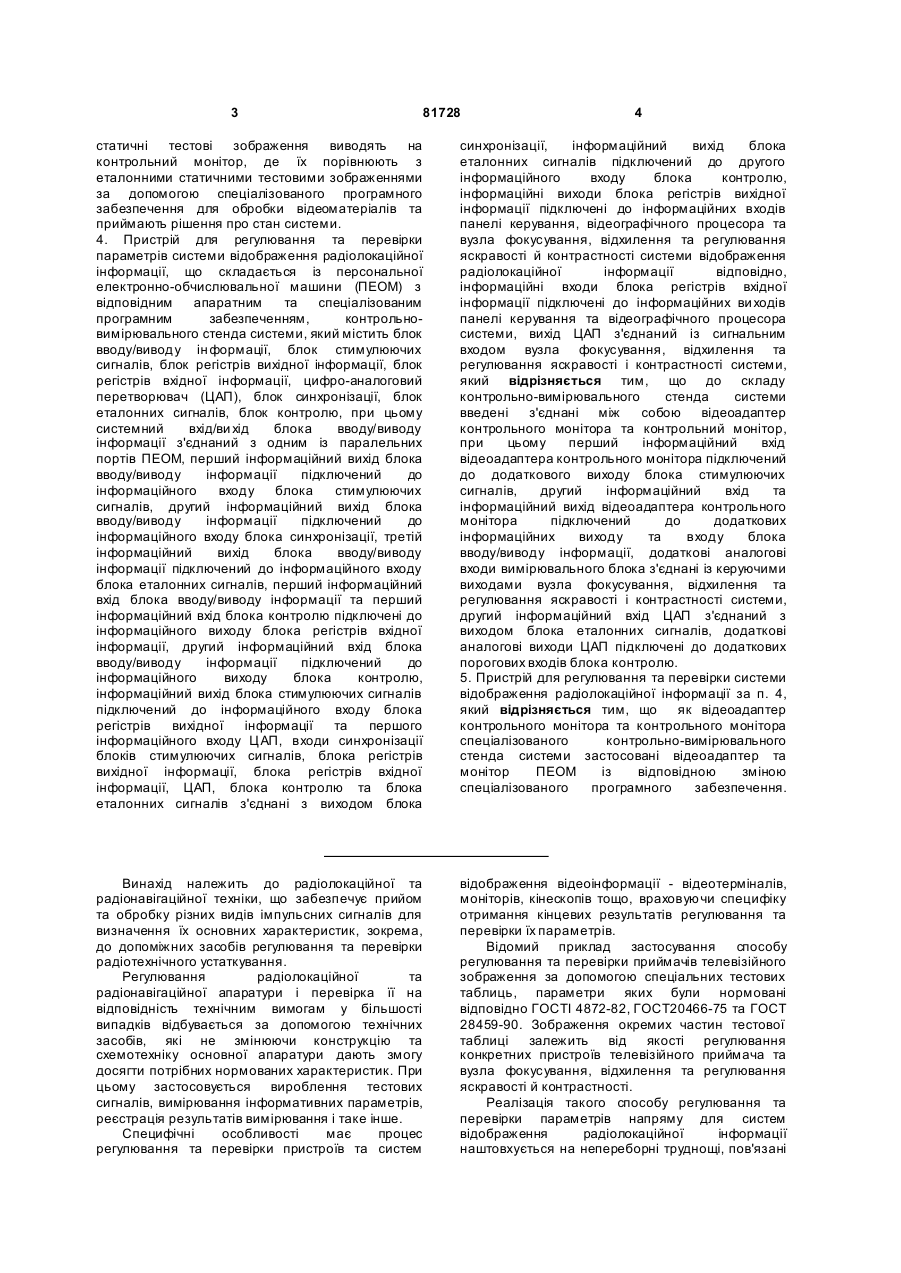

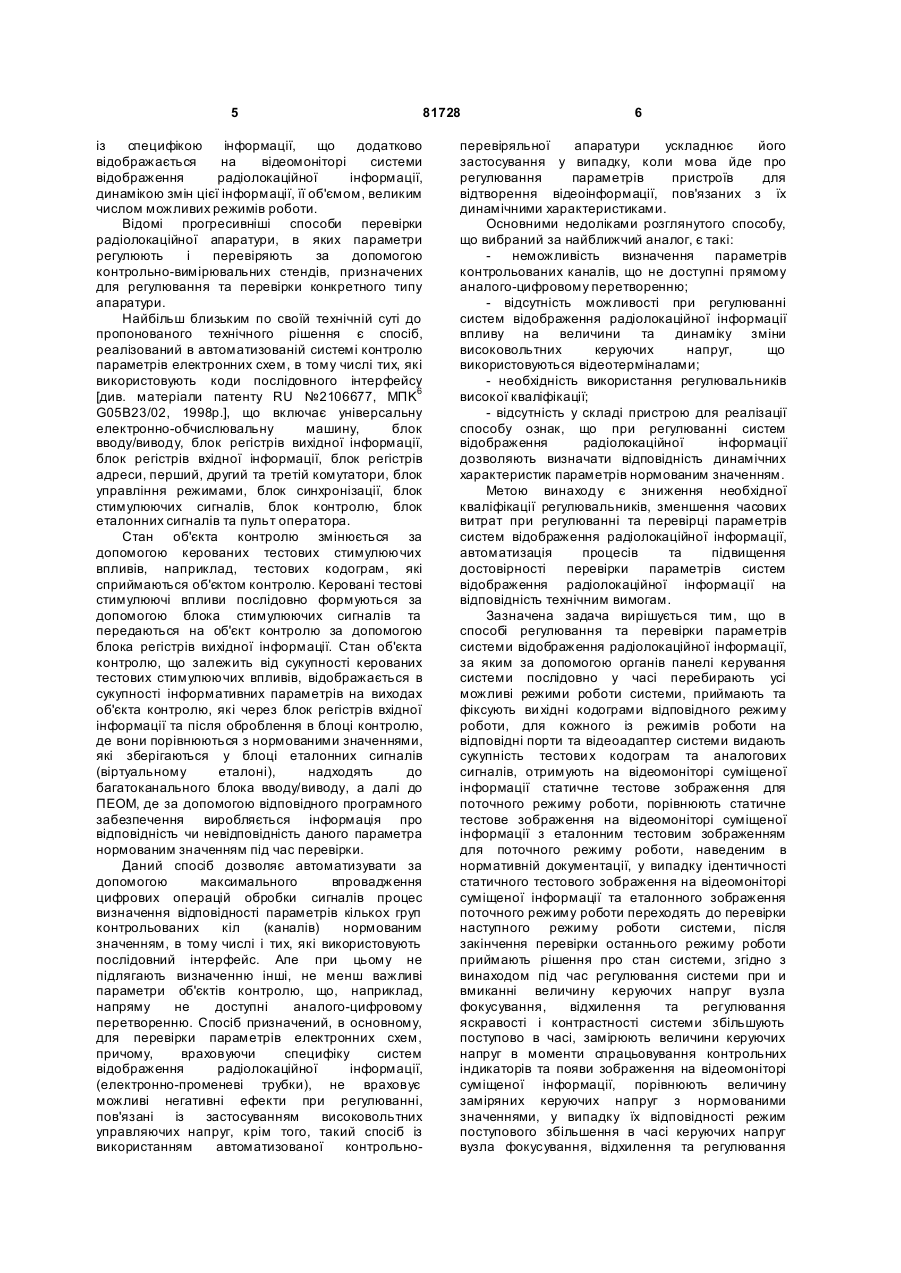

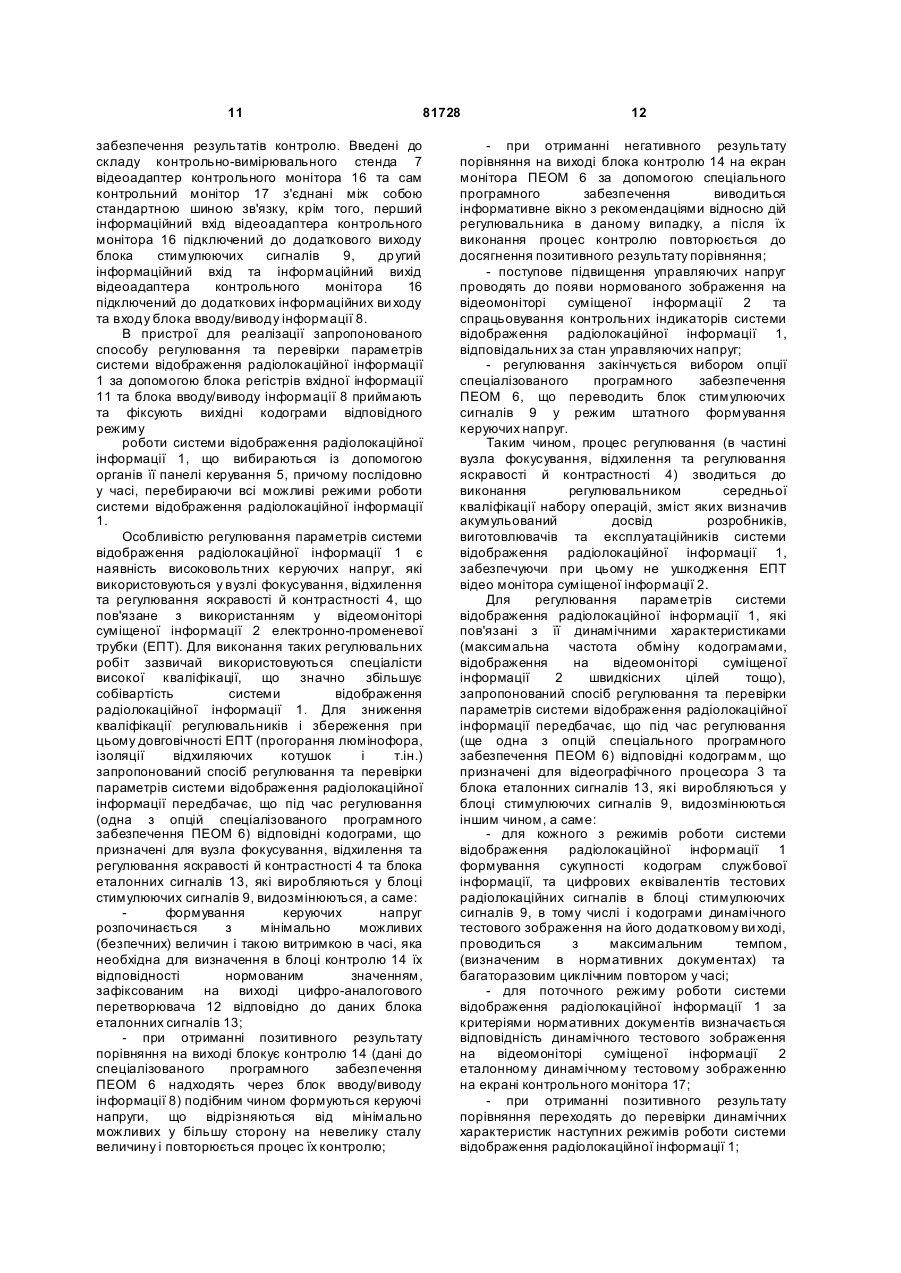

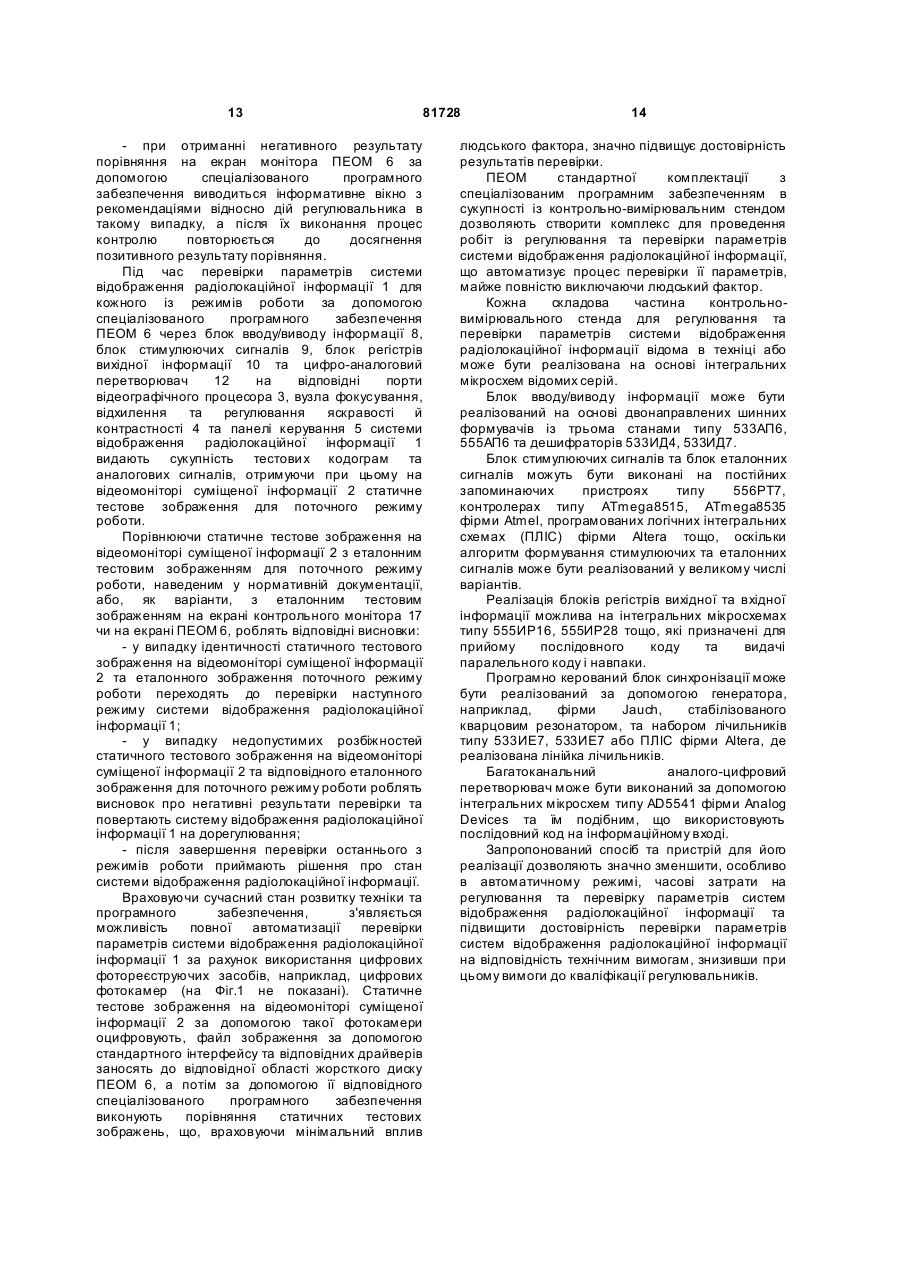

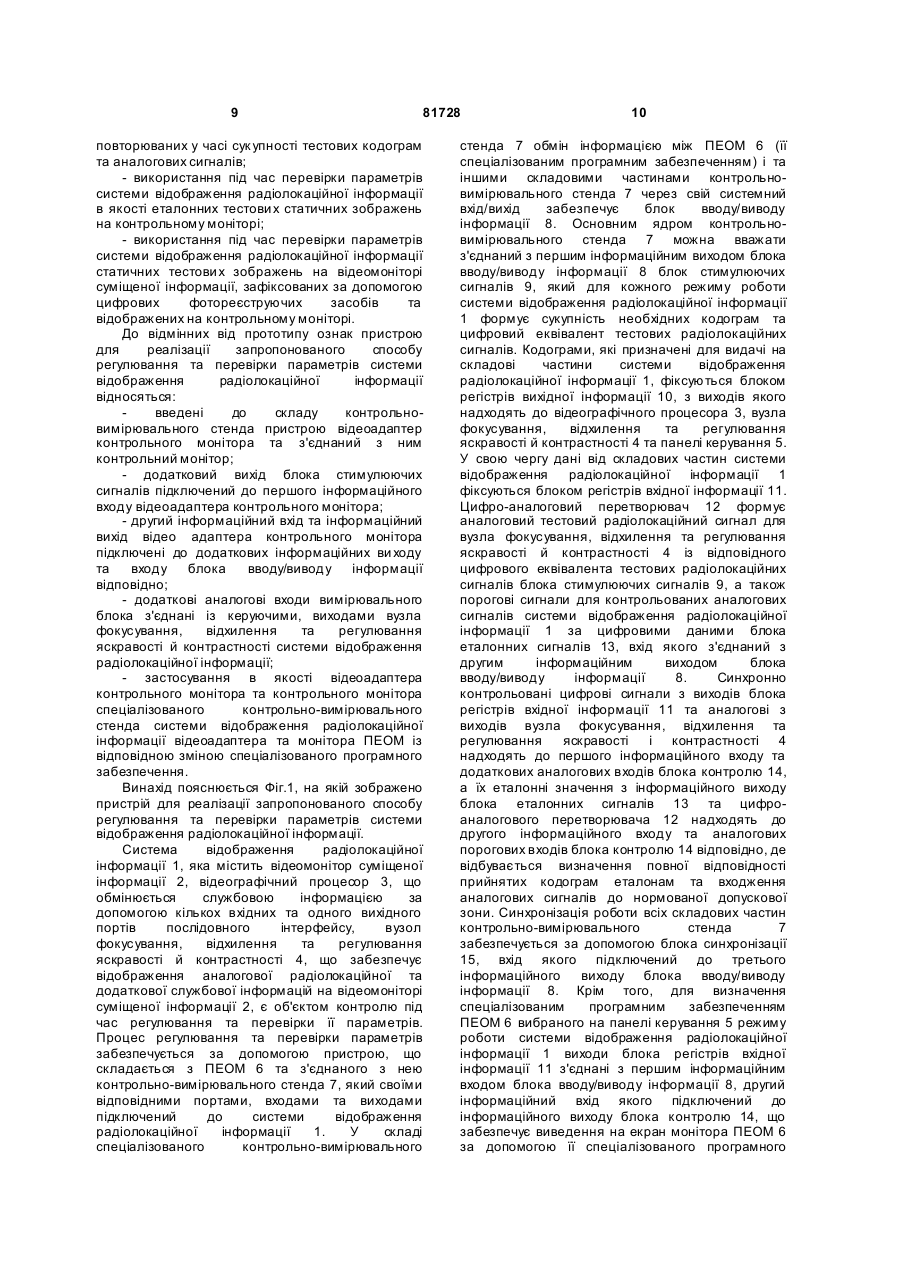

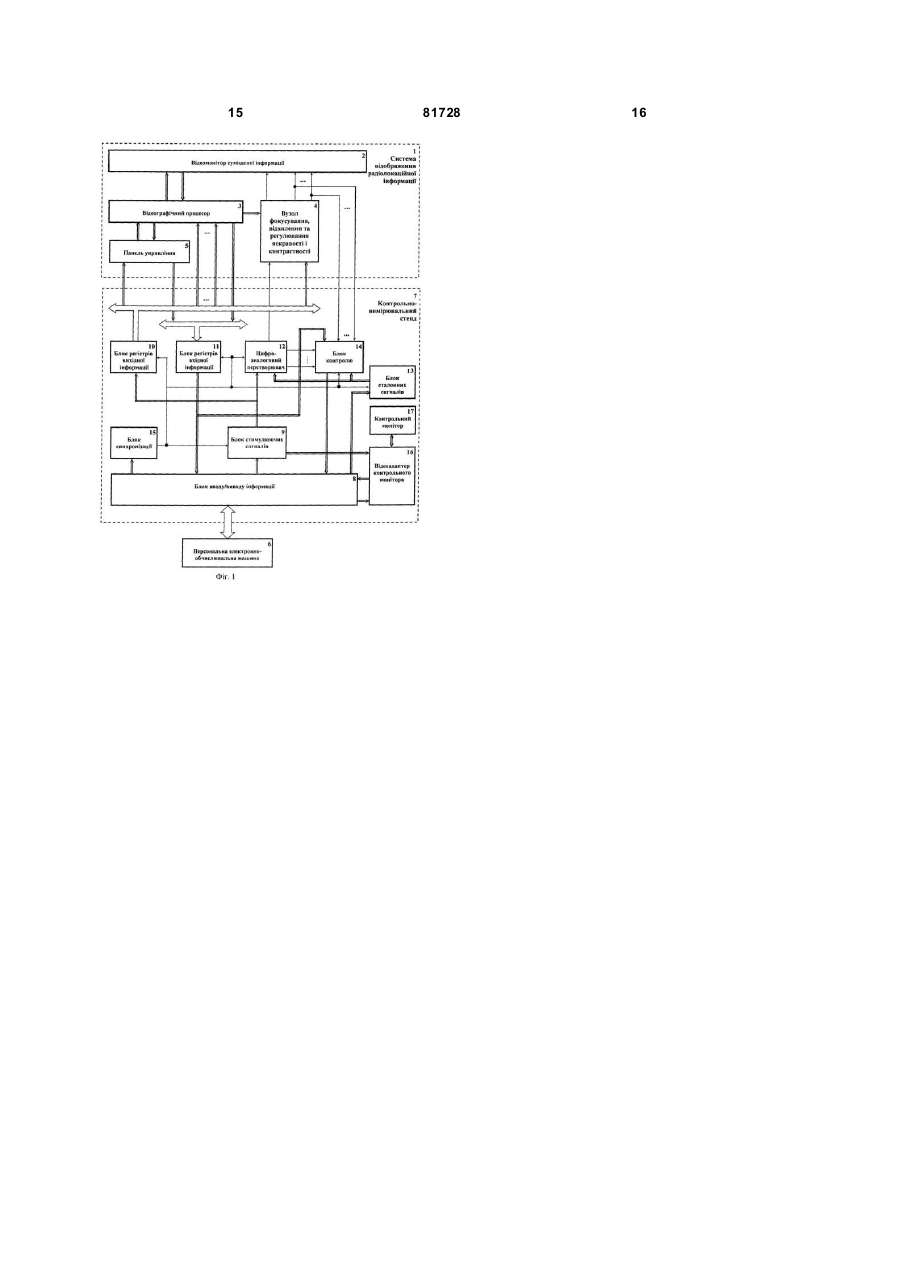

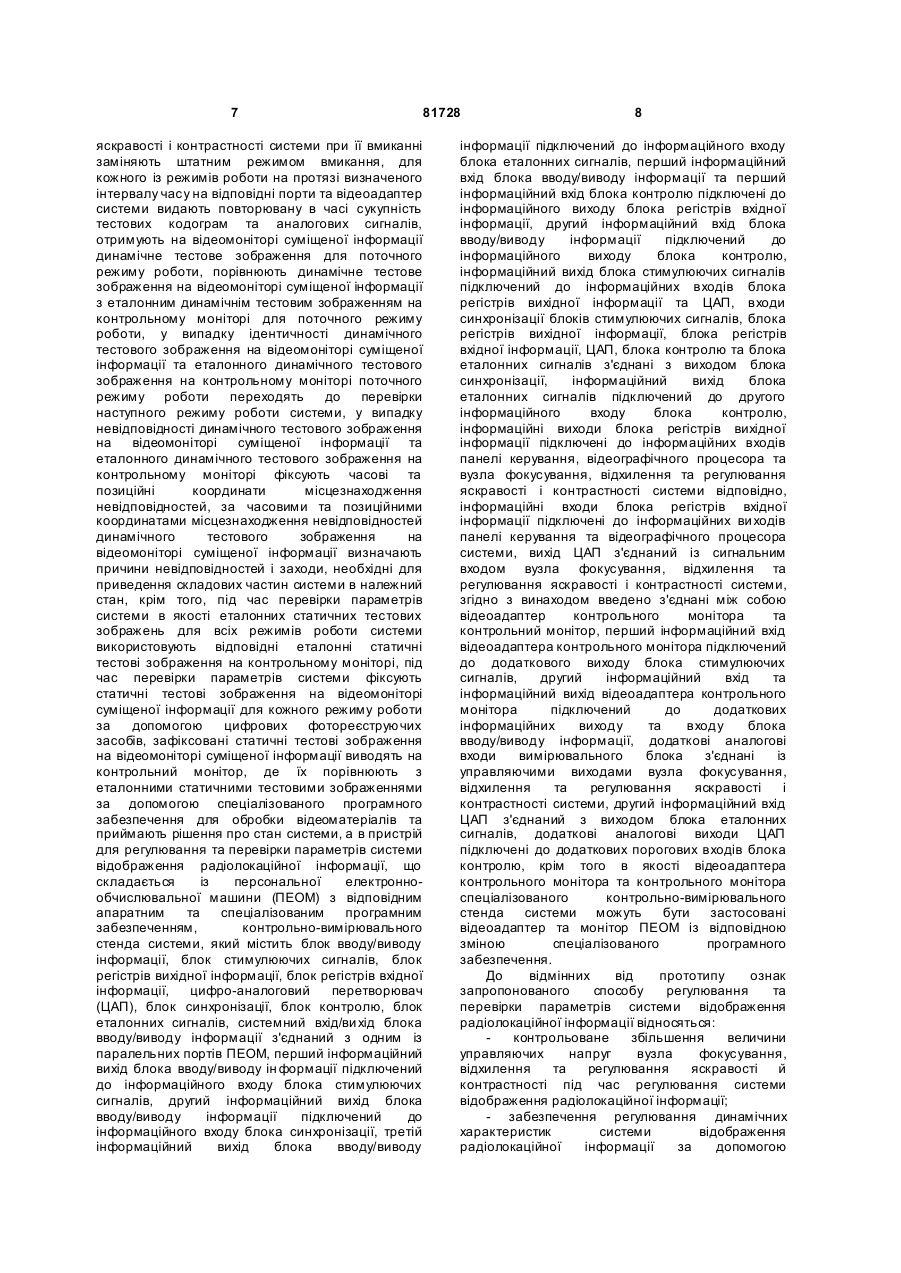

1. Спосіб регулювання та перевірки параметрів системи відображення радіолокаційної інформації, за яким за допомогою органів панелі керування системи послідовно у часі перебирають усі можливі режими роботи системи, приймають та фіксують ви хідні кодограми відповідного режиму роботи, для кожного із режимів роботи на відповідні порти та відеоадаптер системи видають сукупність тестови х кодограм та аналогових сигналів, отримують на відеомоніторі суміщеної інформації статичне тестове зображення для поточного режиму роботи, порівнюють статичне тестове зображення на відеомоніторі суміщеної інформації з еталонним тестовим зображенням для поточного режиму роботи, наведеним в нормативній документації, при цьому у випадку ідентичності статичного тестового зображення на відеомоніторі суміщеної інформації та еталонного зображення поточного режиму роботи переходять до перевірки наступного режиму роботи системи, а після закінчення перевірки останнього режиму роботи приймають рішення про стан системи, який відрізняє ться тим, що під час регулювання системи при її вмиканні величину керуючих напруг вузла фокусування, відхилення та регулювання яскравості і контрастності системи збільшують поступово в часі, вимірюють величини керуючих напруг в моменти спрацьовування контрольних індикаторів та появи зображення на відеомоніторі суміщеної інформації, порівнюють величину виміряних керуючих напруг з нормованими значеннями, при цьому, у випадку їх відповідності, режим поступового збільшення в часі керуючих напруг вузла фокусування, відхилення та 2 UA 1 ВІДОБРАЖЕННЯ (19) ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 81728 4 статичні тестові зображення виводять на контрольний монітор, де їх порівнюють з еталонними статичними тестовими зображеннями за допомогою спеціалізованого програмного забезпечення для обробки відеоматеріалів та приймають рішення про стан системи. 4. Пристрій для регулювання та перевірки параметрів системи відображення радіолокаційної інформації, що складається із персональної електронно-обчислювальної машини (ПЕОМ) з відповідним апаратним та спеціалізованим програмним забезпеченням, контрольновимірювального стенда системи, який містить блок вводу/виводу ін формації, блок стимулюючих сигналів, блок регістрів вихідної інформації, блок регістрів вхідної інформації, цифро-аналоговий перетворювач (ЦАП), блок синхронізації, блок еталонних сигналів, блок контролю, при цьому системний вхід/ви хід блока вводу/виводу інформації з'єднаний з одним із паралельних портів ПЕОМ, перший інформаційний вихід блока вводу/виводу інформації підключений до інформаційного входу блока стимулюючих сигналів, другий інформаційний вихід блока вводу/виводу інформації підключений до інформаційного входу блока синхронізації, третій інформаційний вихід блока вводу/виводу інформації підключений до інформаційного входу блока еталонних сигналів, перший інформаційний вхід блока вводу/виводу інформації та перший інформаційний вхід блока контролю підключені до інформаційного виходу блока регістрів вхідної інформації, другий інформаційний вхід блока вводу/виводу інформації підключений до інформаційного виходу блока контролю, інформаційний вихід блока стимулюючих сигналів підключений до інформаційного входу блока регістрів вихідної інформації та першого інформаційного входу ЦАП, входи синхронізації блоків стимулюючих сигналів, блока регістрів вихідної інформації, блока регістрів вхідної інформації, ЦАП, блока контролю та блока еталонних сигналів з'єднані з виходом блока синхронізації, інформаційний вихід блока еталонних сигналів підключений до другого інформаційного входу блока контролю, інформаційні виходи блока регістрів вихідної інформації підключені до інформаційних входів панелі керування, відеографічного процесора та вузла фокусування, відхилення та регулювання яскравості й контрастності системи відображення радіолокаційної інформації відповідно, інформаційні входи блока регістрів вхідної інформації підключені до інформаційних ви ходів панелі керування та відеографічного процесора системи, вихід ЦАП з'єднаний із сигнальним входом вузла фокусування, відхилення та регулювання яскравості і контрастності системи, який відрізняється тим, що до складу контрольно-вимірювального стенда системи введені з'єднані між собою відеоадаптер контрольного монітора та контрольний монітор, при цьому перший інформаційний вхід відеоадаптера контрольногомонітора підключений до додаткового виходу блока стимулюючих сигналів, другий інформаційний вхід та інформаційний вихід відеоадаптера контрольного монітора підключений до додаткових інформаційних виходу та входу блока вводу/виводу інформації, додаткові аналогові входи вимірювального блока з'єднані із керуючими виходами вузла фокусування, відхилення та регулювання яскравості і контрастності системи, другий інформаційний вхід ЦАП з'єднаний з виходом блока еталонних сигналів, додаткові аналогові виходи ЦАП підключені до додаткових порогових входів блока контролю. 5. Пристрій для регулювання та перевірки системи відображення радіолокаційної інформації за п. 4, який відрізняється тим, що як відеоадаптер контрольного монітора та контрольного монітора спеціалізованого контрольно-вимірювального стенда системи застосовані відеоадаптер та монітор ПЕОМ із відповідною зміною спеціалізованого програмного забезпечення. Винахід належить до радіолокаційної та радіонавігаційної техніки, що забезпечує прийом та обробку різних видів імпульсних сигналів для визначення їх основних характеристик, зокрема, до допоміжних засобів регулювання та перевірки радіотехнічного устаткування. Регулювання радіолокаційної та радіонавігаційної апаратури і перевірка її на відповідність технічним вимогам у більшості випадків відбувається за допомогою технічних засобів, які не змінюючи конструкцію та схемотехніку основної апаратури дають змогу досягти потрібних нормованих характеристик. При цьому застосовується вироблення тестових сигналів, вимірювання інформативних параметрів, реєстрація результатів вимірювання і таке інше. Специфічні особливості має процес регулювання та перевірки пристроїв та систем відображення відеоінформації - відеотерміналів, моніторів, кінескопів тощо, враховуючи специфіку отримання кінцевих результатів регулювання та перевірки їх параметрів. Відомий приклад застосування способу регулювання та перевірки приймачів телевізійного зображення за допомогою спеціальних тестових таблиць, параметри яких були нормовані відповідно ГОСТІ 4872-82, ГОСТ20466-75 та ГОСТ 28459-90. Зображення окремих частин тестової таблиці залежить від якості регулювання конкретних пристроїв телевізійного приймача та вузла фокусування, відхилення та регулювання яскравості й контрастності. Реалізація такого способу регулювання та перевірки параметрів напряму для систем відображення радіолокаційної інформації наштовхується на непереборні труднощі, пов'язані 5 81728 із специфікою інформації, що додатково відображається на відеомоніторі системи відображення радіолокаційної інформації, динамікою змін цієї інформації, її об'ємом, великим числом можливих режимів роботи. Відомі прогресивніші способи перевірки радіолокаційної апаратури, в яких параметри регулюють і перевіряють за допомогою контрольно-вимірювальних стендів, призначених для регулювання та перевірки конкретного типу апаратури. Найбільш близьким по своїй технічній суті до пропонованого технічного рішення є спосіб, реалізований в автоматизованій системі контролю параметрів електронних схем, в тому числі тих, які використовують коди послідовного інтерфейсу [див. матеріали патенту RU №2106677, MПK6 G05B23/02, 1998p.], що включає універсальну електронно-обчислювальну машину, блок вводу/виводу, блок регістрів вихідної інформації, блок регістрів вхідної інформації, блок регістрів адреси, перший, другий та третій комутатори, блок управління режимами, блок синхронізації, блок стимулюючих сигналів, блок контролю, блок еталонних сигналів та пульт оператора. Стан об'єкта контролю змінюється за допомогою керованих тестових стимулюючих впливів, наприклад, тестових кодограм, які сприймаються об'єктом контролю. Керовані тестові стимулюючі впливи послідовно формуються за допомогою блока стимулюючих сигналів та передаються на об'єкт контролю за допомогою блока регістрів вихідної інформації. Стан об'єкта контролю, що залежить від сукупності керованих тестових стимулюючих впливів, відображається в сукупності інформативних параметрів на виходах об'єкта контролю, які через блок регістрів вхідної інформації та після оброблення в блоці контролю, де вони порівнюються з нормованими значеннями, які зберігаються у блоці еталонних сигналів (віртуальному еталоні), надходять до багатоканального блока вводу/виводу, а далі до ПЕОМ, де за допомогою відповідного програмного забезпечення виробляється інформація про відповідність чи невідповідність даного параметра нормованим значенням під час перевірки. Даний спосіб дозволяє автоматизувати за допомогою максимального впровадження цифрових операцій обробки сигналів процес визначення відповідності параметрів кількох груп контрольованих кіл (каналів) нормованим значенням, в тому числі і тих, які використовують послідовний інтерфейс. Але при цьому не підлягають визначенню інші, не менш важливі параметри об'єктів контролю, що, наприклад, напряму не доступні аналого-цифровому перетворенню. Спосіб призначений, в основному, для перевірки параметрів електронних схем, причому, враховуючи специфіку систем відображення радіолокаційної інформації, (електронно-променеві трубки), не враховує можливі негативні ефекти при регулюванні, пов'язані із застосуванням високовольтних управляючих напруг, крім того, такий спосіб із використанням автоматизованої контрольно 6 перевіряльної апаратури ускладнює його застосування у випадку, коли мова йде про регулювання параметрів пристроїв для відтворення відеоінформації, пов'язаних з їх динамічними характеристиками. Основними недоліками розглянутого способу, що вибраний за найближчий аналог, є такі: неможливість визначення параметрів контрольованих каналів, що не доступні прямому аналого-цифровому перетворенню; - відсутність можливості при регулюванні систем відображення радіолокаційної інформації впливу на величини та динаміку зміни високовольтних керуючих напруг, що використовуються відеотерміналами; - необхідність використання регулювальників високої кваліфікації; - відсутність у складі пристрою для реалізації способу ознак, що при регулюванні систем відображення радіолокаційної інформації дозволяють визначати відповідність динамічних характеристик параметрів нормованим значенням. Метою винаходу є зниження необхідної кваліфікації регулювальників, зменшення часових витрат при регулюванні та перевірці параметрів систем відображення радіолокаційної інформації, автоматизація процесів та підвищення достовірності перевірки параметрів систем відображення радіолокаційної інформації на відповідність технічним вимогам. Зазначена задача вирішується тим, що в способі регулювання та перевірки параметрів системи відображення радіолокаційної інформації, за яким за допомогою органів панелі керування системи послідовно у часі перебирають усі можливі режими роботи системи, приймають та фіксують ви хідні кодограми відповідного режиму роботи, для кожного із режимів роботи на відповідні порти та відеоадаптер системи видають сукупність тестови х кодограм та аналогових сигналів, отримують на відеомоніторі суміщеної інформації статичне тестове зображення для поточного режиму роботи, порівнюють статичне тестове зображення на відеомоніторі суміщеної інформації з еталонним тестовим зображенням для поточного режиму роботи, наведеним в нормативній документації, у випадку ідентичності статичного тестового зображення на відеомоніторі суміщеної інформації та еталонного зображення поточного режиму роботи переходять до перевірки наступного режиму роботи системи, після закінчення перевірки останнього режиму роботи приймають рішення про стан системи, згідно з винаходом під час регулювання системи при и вмиканні величину керуючих напруг вузла фокусування, відхилення та регулювання яскравості і контрастності системи збільшують поступово в часі, замірюють величини керуючих напруг в моменти спрацьовування контрольних індикаторів та появи зображення на відеомоніторі суміщеної інформації, порівнюють величину заміряних керуючих напруг з нормованими значеннями, у випадку їх відповідності режим поступового збільшення в часі керуючих напруг вузла фокусування, відхилення та регулювання 7 81728 яскравості і контрастності системи при її вмиканні заміняють штатним режимом вмикання, для кожного із режимів роботи на протязі визначеного інтервалу часу на відповідні порти та відеоадаптер системи видають повторювану в часі сукупність тестових кодограм та аналогових сигналів, отримують на відеомоніторі суміщеної інформації динамічне тестове зображення для поточного режиму роботи, порівнюють динамічне тестове зображення на відеомоніторі суміщеної інформації з еталонним динамічнім тестовим зображенням на контрольному моніторі для поточного режиму роботи, у випадку ідентичності динамічного тестового зображення на відеомоніторі суміщеної інформації та еталонного динамічного тестового зображення на контрольному моніторі поточного режиму роботи переходять до перевірки наступного режиму роботи системи, у випадку невідповідності динамічного тестового зображення на відеомоніторі суміщеної інформації та еталонного динамічного тестового зображення на контрольному моніторі фіксують часові та позиційні координати місцезнаходження невідповідностей, за часовими та позиційними координатами місцезнаходження невідповідностей динамічного тестового зображення на відеомоніторі суміщеної інформації визначають причини невідповідностей і заходи, необхідні для приведення складових частин системи в належний стан, крім того, під час перевірки параметрів системи в якості еталонних статичних тестових зображень для всіх режимів роботи системи використовують відповідні еталонні статичні тестові зображення на контрольному моніторі, під час перевірки параметрів системи фіксують статичні тестові зображення на відеомоніторі суміщеної інформації для кожного режиму роботи за допомогою цифрових фотореєструючих засобів, зафіксовані статичні тестові зображення на відеомоніторі суміщеної інформації виводять на контрольний монітор, де їх порівнюють з еталонними статичними тестовими зображеннями за допомогою спеціалізованого програмного забезпечення для обробки відеоматеріалів та приймають рішення про стан системи, а в пристрій для регулювання та перевірки параметрів системи відображення радіолокаційної інформації, що складається із персональної електроннообчислювальної машини (ПЕОМ) з відповідним апаратним та спеціалізованим програмним забезпеченням, контрольно-вимірювального стенда системи, який містить блок вводу/виводу інформації, блок стимулюючих сигналів, блок регістрів вихідної інформації, блок регістрів вхідної інформації, цифро-аналоговий перетворювач (ЦАП), блок синхронізації, блок контролю, блок еталонних сигналів, системний вхід/ви хід блока вводу/виводу інформації з'єднаний з одним із паралельних портів ПЕОМ, перший інформаційний вихід блока вводу/виводу ін формації підключений до інформаційного входу блока стимулюючих сигналів, другий інформаційний вихід блока вводу/виводу інформації підключений до інформаційного входу блока синхронізації, третій інформаційний вихід блока вводу/виводу 8 інформації підключений до інформаційного входу блока еталонних сигналів, перший інформаційний вхід блока вводу/виводу інформації та перший інформаційний вхід блока контролю підключені до інформаційного виходу блока регістрів вхідної інформації, другий інформаційний вхід блока вводу/виводу інформації підключений до інформаційного виходу блока контролю, інформаційний вихід блока стимулюючих сигналів підключений до інформаційних входів блока регістрів вихідної інформації та ЦАП, входи синхронізації блоків стимулюючих сигналів, блока регістрів вихідної інформації, блока регістрів вхідної інформації, ЦАП, блока контролю та блока еталонних сигналів з'єднані з виходом блока синхронізації, інформаційний вихід блока еталонних сигналів підключений до другого інформаційного входу блока контролю, інформаційні виходи блока регістрів вихідної інформації підключені до інформаційних входів панелі керування, відеографічного процесора та вузла фокусування, відхилення та регулювання яскравості і контрастності системи відповідно, інформаційні входи блока регістрів вхідної інформації підключені до інформаційних ви ходів панелі керування та відеографічного процесора системи, вихід ЦАП з'єднаний із сигнальним входом вузла фокусування, відхилення та регулювання яскравості і контрастності системи, згідно з винаходом введено з'єднані між собою відеоадаптер контрольного монітора та контрольний монітор, перший інформаційний вхід відеоадаптера контрольного монітора підключений до додаткового виходу блока стимулюючих сигналів, другий інформаційний вхід та інформаційний вихід відеоадаптера контрольного монітора підключений до додаткових інформаційних виходу та входу блока вводу/виводу інформації, додаткові аналогові входи вимірювального блока з'єднані із управляючими виходами вузла фокусування, відхилення та регулювання яскравості і контрастності системи, другий інформаційний вхід ЦАП з'єднаний з виходом блока еталонних сигналів, додаткові аналогові виходи ЦАП підключені до додаткових порогових входів блока контролю, крім того в якості відеоадаптера контрольного монітора та контрольного монітора спеціалізованого контрольно-вимірювального стенда системи можуть бути застосовані відеоадаптер та монітор ПЕОМ із відповідною зміною спеціалізованого програмного забезпечення. До відмінних від прототипу ознак запропонованого способу регулювання та перевірки параметрів системи відображення радіолокаційної інформації відносяться: контрольоване збільшення величини управляючих напруг вузла фокусування, відхилення та регулювання яскравості й контрастності під час регулювання системи відображення радіолокаційної інформації; - забезпечення регулювання динамічних характеристик системи відображення радіолокаційної інформації за допомогою 9 81728 повторюваних у часі сук упності тестових кодограм та аналогових сигналів; - використання під час перевірки параметрів системи відображення радіолокаційної інформації в якості еталонних тестови х статичних зображень на контрольному моніторі; - використання під час перевірки параметрів системи відображення радіолокаційної інформації статичних тестови х зображень на відеомоніторі суміщеної інформації, зафіксованих за допомогою цифрових фотореєструючих засобів та відображених на контрольному моніторі. До відмінних від прототипу ознак пристрою для реалізації запропонованого способу регулювання та перевірки параметрів системи відображення радіолокаційної інформації відносяться: введені до складу контрольновимірювального стенда пристрою відеоадаптер контрольного монітора та з'єднаний з ним контрольний монітор; - додатковий вихід блока стимулюючих сигналів підключений до першого інформаційного входу відеоадаптера контрольного монітора; - другий інформаційний вхід та інформаційний вихід відео адаптера контрольного монітора підключені до додаткових інформаційних ви ходу та входу блока вводу/виводу інформації відповідно; - додаткові аналогові входи вимірювального блока з'єднані із керуючими, виходами вузла фокусування, відхилення та регулювання яскравості й контрастності системи відображення радіолокаційної інформації; - застосування в якості відеоадаптера контрольного монітора та контрольного монітора спеціалізованого контрольно-вимірювального стенда системи відображення радіолокаційної інформації відеоадаптера та монітора ПЕОМ із відповідною зміною спеціалізованого програмного забезпечення. Винахід пояснюється Фіг.1, на якій зображено пристрій для реалізації запропонованого способу регулювання та перевірки параметрів системи відображення радіолокаційної інформації. Система відображення радіолокаційної інформації 1, яка містить відеомонітор суміщеної інформації 2, відеографічний процесор 3, що обмінюється службовою інформацією за допомогою кількох вхідних та одного вихідного портів послідовного інтерфейсу, вузол фокусування, відхилення та регулювання яскравості й контрастності 4, що забезпечує відображення аналогової радіолокаційної та додаткової службової інформацій на відеомоніторі суміщеної інформації 2, є об'єктом контролю під час регулювання та перевірки її параметрів. Процес регулювання та перевірки параметрів забезпечується за допомогою пристрою, що складається з ПЕОМ 6 та з'єднаного з нею контрольно-вимірювального стенда 7, який своїми відповідними портами, входами та виходами підключений до системи відображення радіолокаційної інформації 1. У складі спеціалізованого контрольно-вимірювального 10 стенда 7 обмін інформацією між ПЕОМ 6 (її спеціалізованим програмним забезпеченням) і та іншими складовими частинами контрольновимірювального стенда 7 через свій системний вхід/вихід забезпечує блок вводу/виводу інформації 8. Основним ядром контрольновимірювального стенда 7 можна вважати з'єднаний з першим інформаційним виходом блока вводу/виводу інформації 8 блок стимулюючих сигналів 9, який для кожного режиму роботи системи відображення радіолокаційної інформації 1 формує сукупність необхідних кодограм та цифровий еквівалент тестових радіолокаційних сигналів. Кодограми, які призначені для видачі на складові частини системи відображення радіолокаційної інформації 1, фіксуються блоком регістрів вихідної інформації 10, з виходів якого надходять до відеографічного процесора 3, вузла фокусування, відхилення та регулювання яскравості й контрастності 4 та панелі керування 5. У свою чергу дані від складових частин системи відображення радіолокаційної інформації 1 фіксуються блоком регістрів вхідної інформації 11. Цифро-аналоговий перетворювач 12 формує аналоговий тестовий радіолокаційний сигнал для вузла фокусування, відхилення та регулювання яскравості й контрастності 4 із відповідного цифрового еквівалента тестових радіолокаційних сигналів блока стимулюючих сигналів 9, а також порогові сигнали для контрольованих аналогових сигналів системи відображення радіолокаційної інформації 1 за цифровими даними блока еталонних сигналів 13, вхід якого з'єднаний з другим інформаційним виходом блока вводу/виводу інформації 8. Синхронно контрольовані цифрові сигнали з виходів блока регістрів вхідної інформації 11 та аналогові з виходів вузла фокусування, відхилення та регулювання яскравості і контрастності 4 надходять до першого інформаційного входу та додаткових аналогових входів блока контролю 14, а їх еталонні значення з інформаційного виходу блока еталонних сигналів 13 та цифроаналогового перетворювача 12 надходять до другого інформаційного входу та аналогових порогових входів блока контролю 14 відповідно, де відбувається визначення повної відповідності прийнятих кодограм еталонам та входження аналогових сигналів до нормованої допускової зони. Синхронізація роботи всіх складових частин контрольно-вимірювального стенда 7 забезпечується за допомогою блока синхронізації 15, вхід якого підключений до третього інформаційного виходу блока вводу/виводу інформації 8. Крім того, для визначення спеціалізованим програмним забезпеченням ПЕОМ 6 вибраного на панелі керування 5 режиму роботи системи відображення радіолокаційної інформації 1 виходи блока регістрів вхідної інформації 11 з'єднані з першим інформаційним входом блока вводу/виводу інформації 8, другий інформаційний вхід якого підключений до інформаційного виходу блока контролю 14, що забезпечує виведення на екран монітора ПЕОМ 6 за допомогою її спеціалізованого програмного 11 81728 забезпечення результатів контролю. Введені до складу контрольно-вимірювального стенда 7 відеоадаптер контрольного монітора 16 та сам контрольний монітор 17 з'єднані між собою стандартною шиною зв'язку, крім того, перший інформаційний вхід відеоадаптера контрольного монітора 16 підключений до додаткового виходу блока стимулюючих сигналів 9, др угий інформаційний вхід та інформаційний вихід відеоадаптера контрольного монітора 16 підключений до додаткових інформаційних ви ходу та входу блока вводу/виводу інформації 8. В пристрої для реалізації запропонованого способу регулювання та перевірки параметрів системи відображення радіолокаційної інформації 1 за допомогою блока регістрів вхідної інформації 11 та блока вводу/виводу інформації 8 приймають та фіксують вихідні кодограми відповідного режиму роботи системи відображення радіолокаційної інформації 1, що вибираються із допомогою органів її панелі керування 5, причому послідовно у часі, перебираючи всі можливі режими роботи системи відображення радіолокаційної інформації 1. Особливістю регулювання параметрів системи відображення радіолокаційної інформації 1 є наявність високовольтних керуючих напруг, які використовуються у вузлі фокусування, відхилення та регулювання яскравості й контрастності 4, що пов'язане з використанням у відеомоніторі суміщеної інформації 2 електронно-променевої трубки (ЕПТ). Для виконання таких регулювальних робіт зазвичай використовуються спеціалісти високої кваліфікації, що значно збільшує собівартість системи відображення радіолокаційної інформації 1. Для зниження кваліфікації регулювальників і збереження при цьому довговічності ЕПТ (прогорання люмінофора, ізоляції відхиляючих котушок і т.ін.) запропонований спосіб регулювання та перевірки параметрів системи відображення радіолокаційної інформації передбачає, що під час регулювання (одна з опцій спеціалізованого програмного забезпечення ПЕОМ 6) відповідні кодограми, що призначені для вузла фокусування, відхилення та регулювання яскравості й контрастності 4 та блока еталонних сигналів 13, які виробляються у блоці стимулюючих сигналів 9, видозмінюються, а саме: формування керуючих напруг розпочинається з мінімально можливих (безпечних) величин і такою витримкою в часі, яка необхідна для визначення в блоці контролю 14 їх відповідності нормованим значенням, зафіксованим на виході цифро-аналогового перетворювача 12 відповідно до даних блока еталонних сигналів 13; - при отриманні позитивного результату порівняння на виході блокує контролю 14 (дані до спеціалізованого програмного забезпечення ПЕОМ 6 надходять через блок вводу/виводу інформації 8) подібним чином формуються керуючі напруги, що відрізняються від мінімально можливих у більшу сторону на невелику сталу величину і повторюється процес їх контролю; 12 - при отриманні негативного результату порівняння на виході блока контролю 14 на екран монітора ПЕОМ 6 за допомогою спеціального програмного забезпечення виводиться інформативне вікно з рекомендаціями відносно дій регулювальника в даному випадку, а після їх виконання процес контролю повторюється до досягнення позитивного результату порівняння; - поступове підвищення управляючих напруг проводять до появи нормованого зображення на відеомоніторі суміщеної інформації 2 та спрацьовування контрольних індикаторів системи відображення радіолокаційної інформації 1, відповідальних за стан управляючих напруг; - регулювання закінчується вибором опції спеціалізованого програмного забезпечення ПЕОМ 6, що переводить блок стимулюючих сигналів 9 у режим штатного формування керуючих напруг. Таким чином, процес регулювання (в частині вузла фокусування, відхилення та регулювання яскравості й контрастності 4) зводиться до виконання регулювальником середньої кваліфікації набору операцій, зміст яких визначив акумульований досвід розробників, виготовлювачів та експлуатаційників системи відображення радіолокаційної інформації 1, забезпечуючи при цьому не ушкодження ЕПТ відео монітора суміщеної інформації 2. Для регулювання параметрів системи відображення радіолокаційної інформації 1, які пов'язані з її динамічними характеристиками (максимальна частота обміну кодограмами, відображення на відеомоніторі суміщеної інформації 2 швидкісних цілей тощо), запропонований спосіб регулювання та перевірки параметрів системи відображення радіолокаційної інформації передбачає, що під час регулювання (ще одна з опцій спеціального програмного забезпечення ПЕОМ 6) відповідні кодограмм, що призначені для відеографічного процесора 3 та блока еталонних сигналів 13, які виробляються у блоці стимулюючих сигналів 9, видозмінюються іншим чином, а саме: - для кожного з режимів роботи системи відображення радіолокаційної інформації 1 формування сукупності кодограм службової інформації, та цифрових еквівалентів тестових радіолокаційних сигналів в блоці стимулюючих сигналів 9, в тому числі і кодограми динамічного тестового зображення на його додатковому ви ході, проводиться з максимальним темпом, (визначеним в нормативних документах) та багаторазовим циклічним повтором у часі; - для поточного режиму роботи системи відображення радіолокаційної інформації 1 за критеріями нормативних документів визначається відповідність динамічного тестового зображення на відеомоніторі суміщеної інформації 2 еталонному динамічному тестовому зображенню на екрані контрольного монітора 17; - при отриманні позитивного результату порівняння переходять до перевірки динамічних характеристик наступних режимів роботи системи відображення радіолокаційної інформації 1; 13 81728 - при отриманні негативного результату порівняння на екран монітора ПЕОМ 6 за допомогою спеціалізованого програмного забезпечення виводиться інформативне вікно з рекомендаціями відносно дій регулювальника в такому випадку, а після їх виконання процес контролю повторюється до досягнення позитивного результату порівняння. Під час перевірки параметрів системи відображення радіолокаційної інформації 1 для кожного із режимів роботи за допомогою спеціалізованого програмного забезпечення ПЕОМ 6 через блок вводу/виводу інформації 8, блок стимулюючих сигналів 9, блок регістрів вихідної інформації 10 та цифро-аналоговий перетворювач 12 на відповідні порти відеографічного процесора 3, вузла фокусування, відхилення та регулювання яскравості й контрастності 4 та панелі керування 5 системи відображення радіолокаційної інформації 1 видають сукупність тестови х кодограм та аналогових сигналів, отримуючи при цьому на відеомоніторі суміщеної інформації 2 статичне тестове зображення для поточного режиму роботи. Порівнюючи статичне тестове зображення на відеомоніторі суміщеної інформації 2 з еталонним тестовим зображенням для поточного режиму роботи, наведеним у нормативній документації, або, як варіанти, з еталонним тестовим зображенням на екрані контрольного монітора 17 чи на екрані ПЕОМ 6, роблять відповідні висновки: - у випадку ідентичності статичного тестового зображення на відеомоніторі суміщеної інформації 2 та еталонного зображення поточного режиму роботи переходять до перевірки наступного режиму системи відображення радіолокаційної інформації 1; - у випадку недопустимих розбіжностей статичного тестового зображення на відеомоніторі суміщеної інформації 2 та відповідного еталонного зображення для поточного режиму роботи роблять висновок про негативні результати перевірки та повертають систему відображення радіолокаційної інформації 1 на дорегулювання; - після завершення перевірки останнього з режимів роботи приймають рішення про стан системи відображення радіолокаційної інформації. Враховуючи сучасний стан розвитку техніки та програмного забезпечення, з'являється можливість повної автоматизації перевірки параметрів системи відображення радіолокаційної інформації 1 за рахунок використання цифрових фотореєструючих засобів, наприклад, цифрових фотокамер (на Фіг.1 не показані). Статичне тестове зображення на відеомоніторі суміщеної інформації 2 за допомогою такої фотокамери оцифровують, файл зображення за допомогою стандартного інтерфейсу та відповідних драйверів заносять до відповідної області жорсткого диску ПЕОМ 6, а потім за допомогою її відповідного спеціалізованого програмного забезпечення виконують порівняння статичних тестових зображень, що, враховуючи мінімальний вплив 14 людського фактора, значно підвищує достовірність результатів перевірки. ПЕОМ стандартної комплектації з спеціалізованим програмним забезпеченням в сукупності із контрольно-вимірювальним стендом дозволяють створити комплекс для проведення робіт із регулювання та перевірки параметрів системи відображення радіолокаційної інформації, що автоматизує процес перевірки її параметрів, майже повністю виключаючи людський фактор. Кожна складова частина контрольновимірювального стенда для регулювання та перевірки параметрів системи відображення радіолокаційної інформації відома в техніці або може бути реалізована на основі інтегральних мікросхем відомих серій. Блок вводу/виводу інформації може бути реалізований на основі двонаправлених шинних формувачів із трьома станами типу 533АП6, 555АП6 та дешифраторів 533ИД4, 533ИД7. Блок стимулюючих сигналів та блок еталонних сигналів можуть бути виконані на постійних запоминаючих пристроях типу 556РТ7, контролерах типу ATmega8515, ATmega8535 фірми Atmel, програмованих логічних інтегральних схемах (ПЛІС) фірми Altera тощо, оскільки алгоритм формування стимулюючих та еталонних сигналів може бути реалізований у великому числі варіантів. Реалізація блоків регістрів вихідної та вхідної інформації можлива на інтегральних мікросхемах типу 555ИР16, 555ИР28 тощо, які призначені для прийому послідовного коду та видачі паралельного коду і навпаки. Програмно керований блок синхронізації може бути реалізований за допомогою генератора, наприклад, фірми Jauch, стабілізованого кварцовим резонатором, та набором лічильників типу 533ИЕ7, 533ИЕ7 або ПЛІС фірми Altera, де реалізована лінійка лічильників. Багатоканальний аналого-цифровий перетворювач може бути виконаний за допомогою інтегральних мікросхем типу AD5541 фірми Analog Devices та їм подібним, що використовують послідовний код на інформаційному вході. Запропонований спосіб та пристрій для його реалізації дозволяють значно зменшити, особливо в автоматичному режимі, часові затрати на регулювання та перевірку параметрів систем відображення радіолокаційної інформації та підвищити достовірність перевірки параметрів систем відображення радіолокаційної інформації на відповідність технічним вимогам, знизивши при цьому вимоги до кваліфікації регулювальників. 15 81728 16
