Спосіб уповільненого підривання зарядів вибухової речовини, система ініціювання зарядів вибухової речовини та пристрій-провідник силового ініціювального імпульсу (варіанти)

Завантажити PDF файл.

Формула / Реферат

1. Спосіб уповільненого підривання зарядів вибухової речовини, у тому числі і свердлувальних або шпурових, що полягає в розміщенні в зарядах по одному або більше засобів ініціювання вибуху, формуванні однієї або більше груп зарядів, у яких заряди послідовно з'єднані між собою і ініціюються послідовно в інтервалі часу підривання групи від початкового до кінцевого зарядів за допомогою пристроїв-провідників силового ініціювального імпульсу уповільненої дії, виконаних з використанням детонуючих хвилеводів, подачі основного силового ініціювального імпульсу на початкові заряди груп у початкові моменти часу, який відрізняється тим, що при формуванні групи зарядів як пристрої використовують пристрої-провідники силового ініціювального імпульсу двоспрямованої дії, виконані на базі одного чи більше детонуючих хвилеводів, а на кінцеві заряди кожної з груп подають резервний силовий ініціювальний імпульс із затримкою часу щодо моменту подачі основного силового ініціювального імпульсу, яка дорівнює чи перевищує інтервал часу підривання групи зарядів.

2. Спосіб уповільненого підривання зарядів вибухової речовини за п. 1, який відрізняється тим, що групи зарядів з'єднують попарно так, що кінцевий заряд першої групи є кінцевим зарядом  іншої групи, основний силовий ініціювальний імпульс першої групи при надходженні його на кінцевий заряд виконує функцію резервного імпульсу для другої групи, а основний силовий ініціювальний імпульс другої групи виконує функцію резервного імпульсу для першої групи.

3. Спосіб уповільненого підривання зарядів вибухової речовини за п. 1, який відрізняється тим, що групи зарядів з'єднують попарно так, що кінцевий заряд першої групи є початковим зарядом іншої групи.

4. Спосіб уповільненого підривання зарядів вибухової речовини за п. 1, який відрізняється тим, що розміщені в заряді вибухової речовини засоби ініціювання з'єднують між собою одним чи більше пристроями-провідниками силового ініціювального імпульсу.

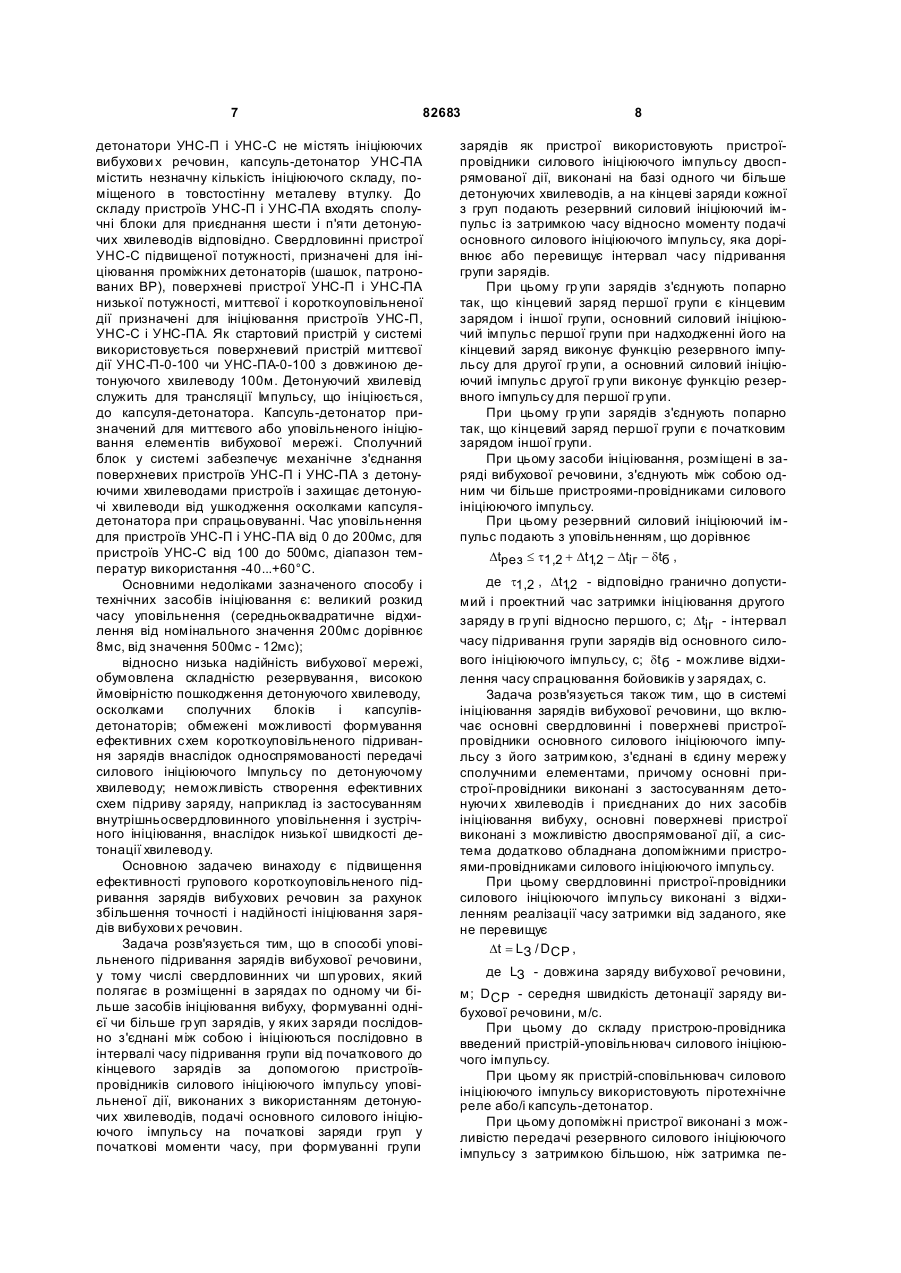

5. Спосіб уповільненого підривання зарядів вибухової речовини за п. 1, який відрізняється тим, що резервний силовий ініціювальний імпульс подають з уповільненням, що дорівнює

,

де ,  - відповідно гранично допустимий і проектний час затримки ініціювання другого заряду в групі відносно першого, с;  - інтервал часу підривання групи зарядів від основного силового ініціювального імпульсу, с;  - можливе відхилення часу спрацьовування бойків у зарядах, с.

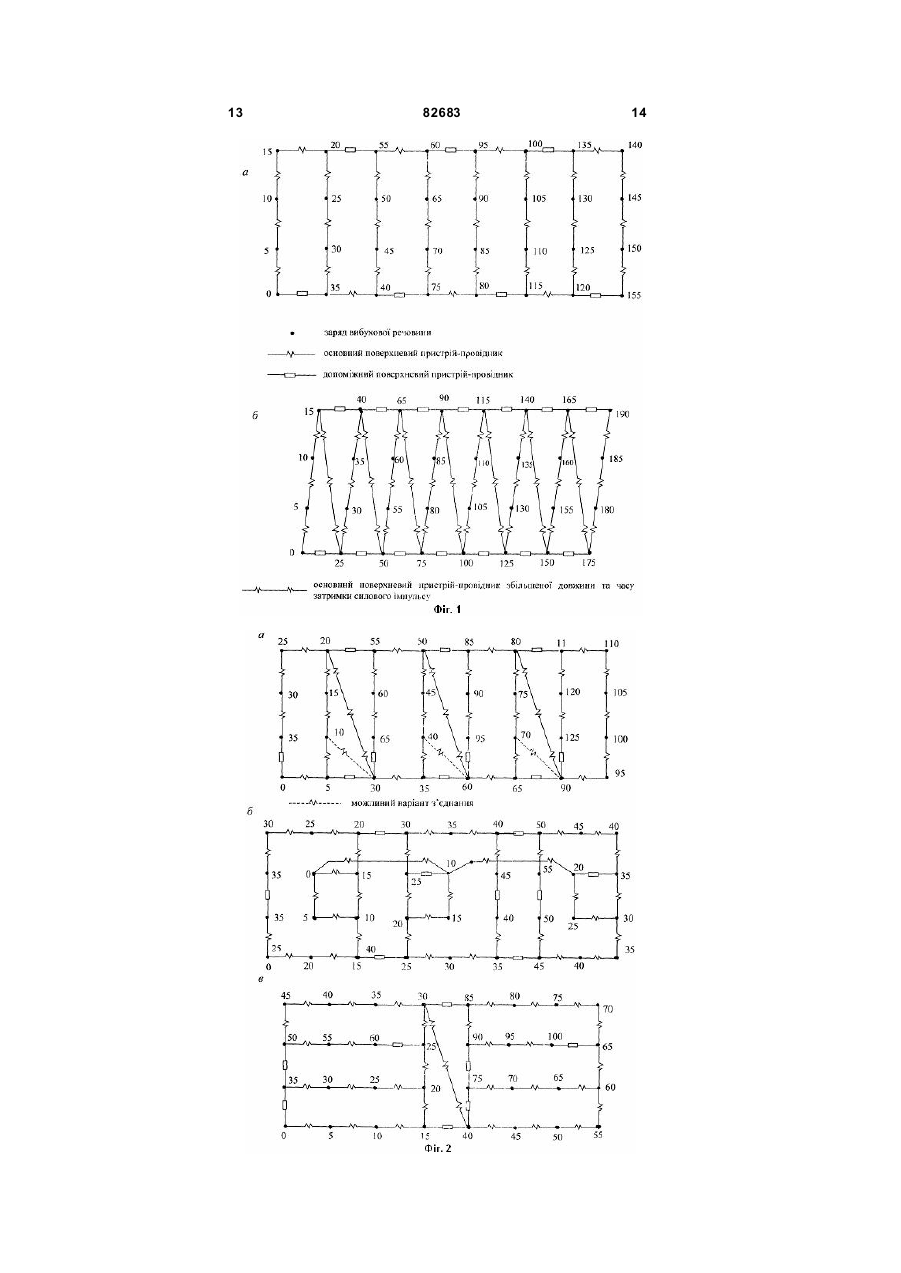

6. Система ініціювання зарядів вибухової речовини, що включає основні свердлувальні і поверхневі пристрої-провідники основного силового ініціювального імпульсу з його затримкою, з'єднані в єдину мережу сполучними елементами, причому основні пристрої-провідники виконані з застосуванням детонуючих хвилеводів і приєднаних до них засобів ініціювання вибуху, яка відрізняється тим, що основні поверхневі пристрої виконані з можливістю двоспрямованої дії, а система додатково обладнана допоміжними пристроями-провідниками силового ініціювального імпульсу.

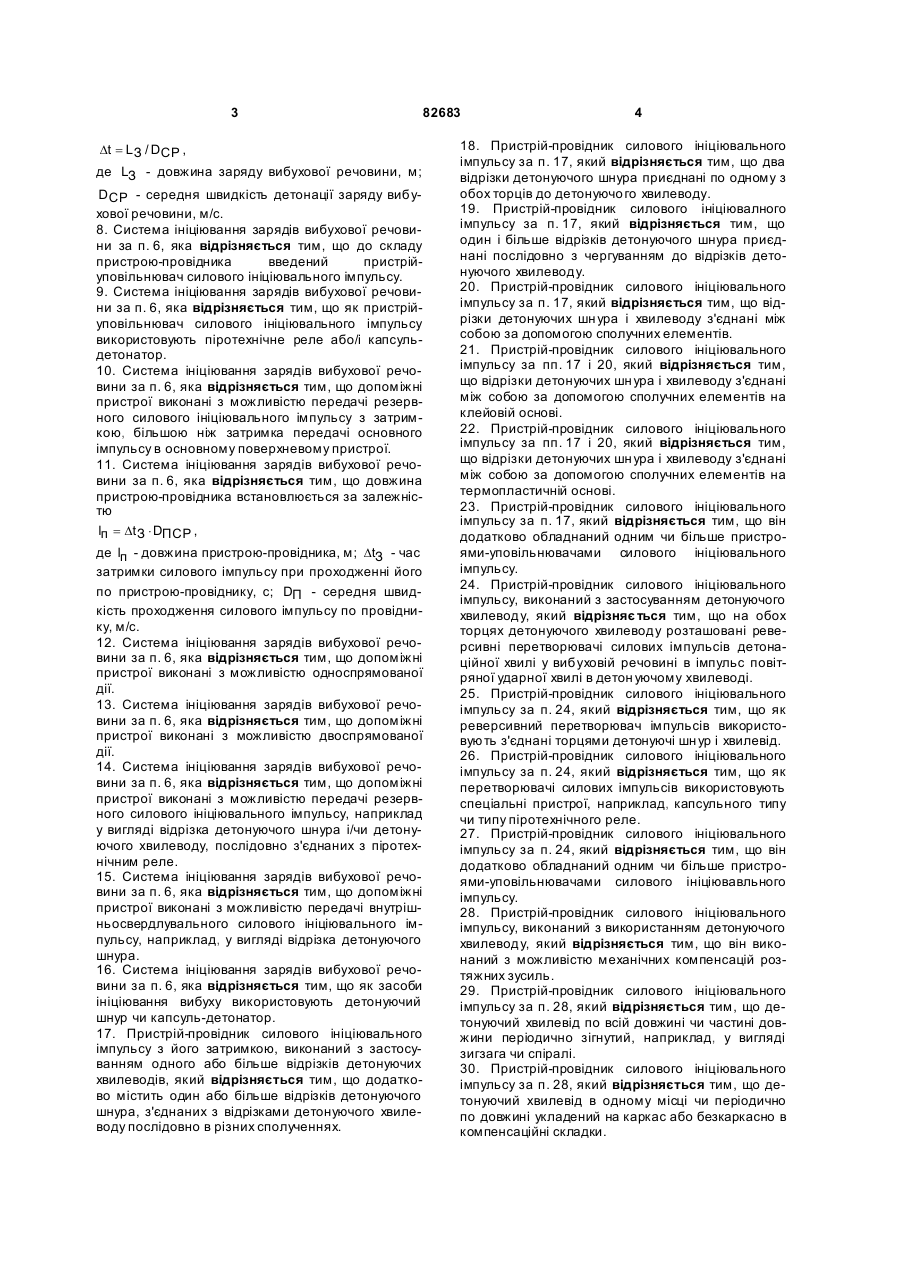

7. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що свердлувальні пристрої-провідники силового ініціювального імпульсу виконані з відхиленням реалізації часу затримки від заданого значення, яке не перевищує

,

де  - довжина заряду вибухової речовини, м;  - середня швидкість детонації заряду вибухової речовини, м/с.

8. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що до складу пристрою-провідника введений пристрій-уповільнювач силового ініціювального імпульсу.

9. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що як пристрій-уповільнювач силового ініціювального імпульсу використовують піротехнічне реле або/і капсуль-детонатор.

10. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю передачі резервного силового ініціювального імпульсу з затримкою, більшою ніж затримка передачі основного імпульсу в основному поверхневому пристрої.

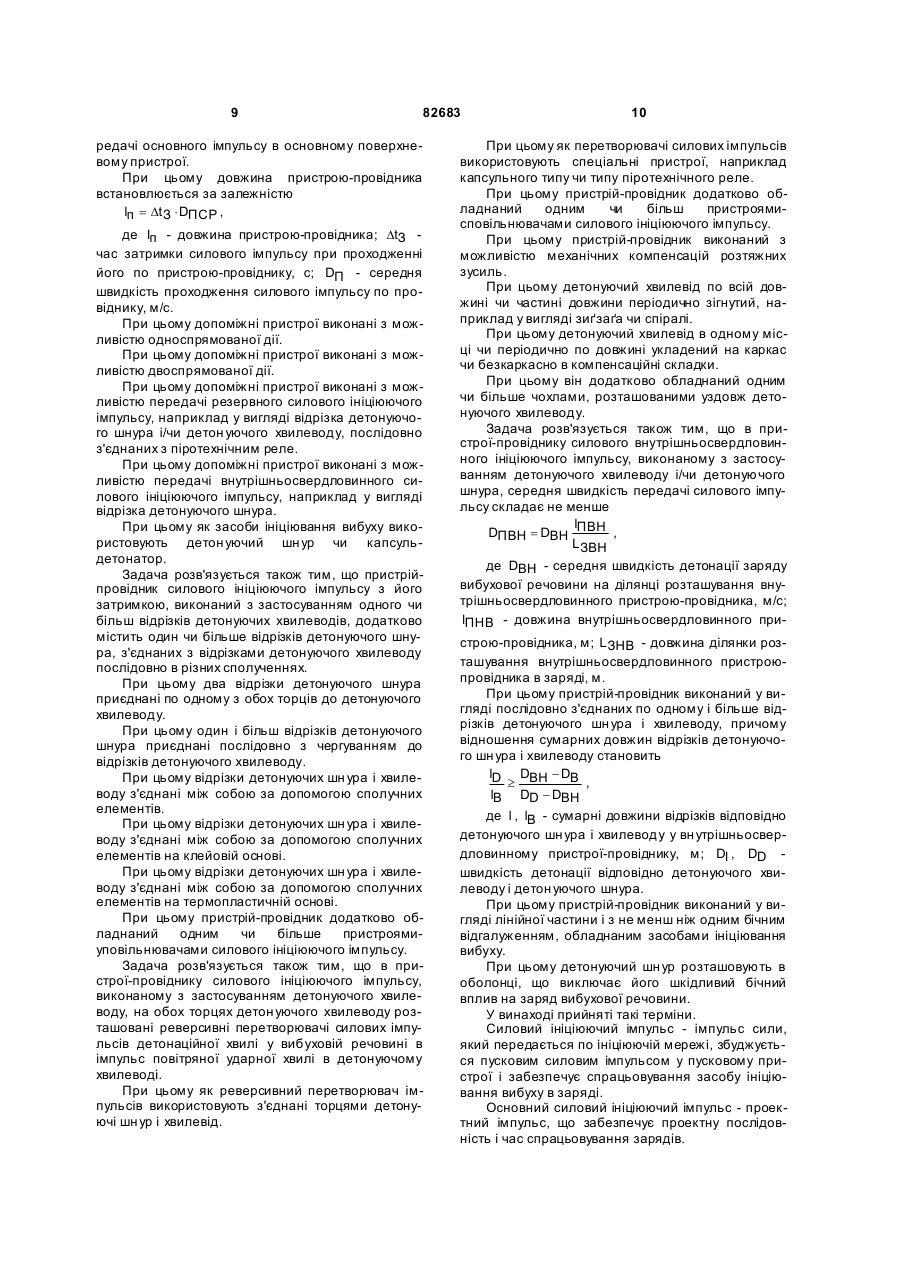

11. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що довжина пристрою-провідника встановлюється за залежністю

,

де  - довжина пристрою-провідника, м;  - час затримки силового імпульсу при проходженні його по пристрою-провіднику, с;  - середня швидкість проходження силового імпульсу по провіднику, м/с.

12. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю односпрямованої дії.

13. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю двоспрямованої дії.

14. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю передачі резервного силового ініціювального імпульсу, наприклад у вигляді відрізка детонуючого шнура і/чи детонуючого хвилеводу, послідовно з'єднаних з піротехнічним реле.

15. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю передачі внутрішньосвердлувального силового ініціювального імпульсу, наприклад, у вигляді відрізка детонуючого шнура.

16. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що як засоби ініціювання вибуху використовують детонуючий шнур чи капсуль-детонатор.

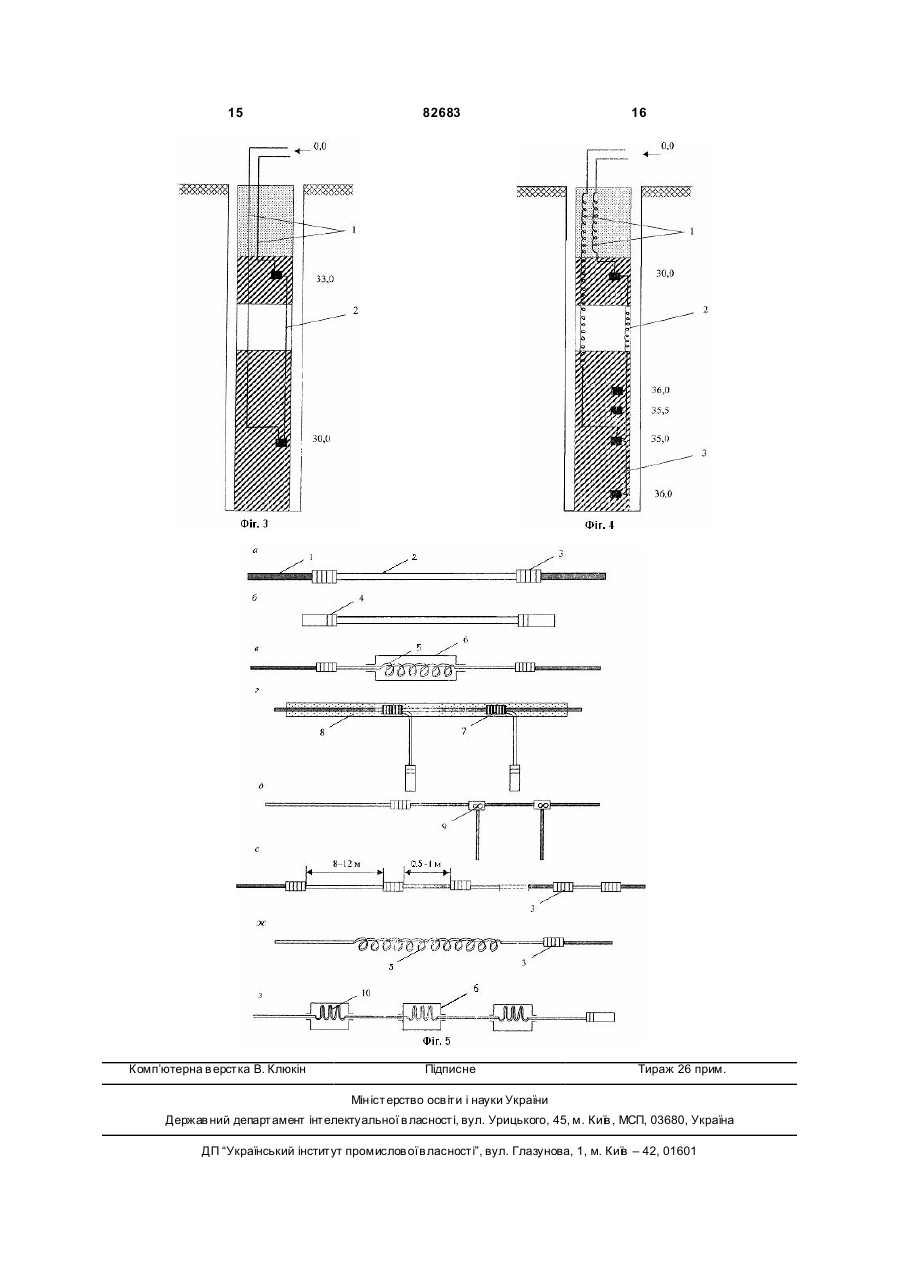

17. Пристрій-провідник силового ініціювального імпульсу з його затримкою, виконаний з застосуванням одного або більше відрізків детонуючих хвилеводів, який відрізняється тим, що додатково містить один або більше відрізків детонуючого шнура, з'єднаних з відрізками детонуючого хвилеводу послідовно в різних сполученнях.

18. Пристрій-провідник силового ініціювального імпульсу за п. 17, який відрізняється тим, що два відрізки детонуючого шнура приєднані по одному з обох торців до детонуючого хвилеводу.

19. Пристрій-провідник силового ініціювалного імпульсу за п. 17, який відрізняється тим, що один і більше відрізків детонуючого шнура приєднані послідовно з чергуванням до відрізків детонуючого хвилеводу.

20. Пристрій-провідник силового ініціювального імпульсу за п. 17, який відрізняється тим, що відрізки детонуючих шнура і хвилеводу з'єднані між собою за допомогою сполучних елементів.

21. Пристрій-провідник силового ініціювального імпульсу за пп. 17 і 20, який відрізняється тим, що відрізки детонуючих шнура і хвилеводу з'єднані між собою за допомогою сполучних елементів на клейовій основі.

22. Пристрій-провідник силового ініціювального імпульсу за пп. 17 і 20, який відрізняється тим, що відрізки детонуючих шнура і хвилеводу з'єднані між собою за допомогою сполучних елементів на термопластичній основі.

23. Пристрій-провідник силового ініціювального імпульсу за п. 17, який відрізняється тим, що він додатково обладнаний одним чи більше пристроями-уповільнювачами силового ініціювального імпульсу.

24. Пристрій-провідник силового ініціювального імпульсу, виконаний з застосуванням детонуючого хвилеводу, який відрізняється тим, що на обох торцях детонуючого хвилеводу розташовані реверсивні перетворювачі силових імпульсів детонаційної хвилі у вибуховій речовині в імпульс повітряної ударної хвилі в детонуючому хвилеводі.

25. Пристрій-провідник силового ініціювального імпульсу за п. 24, який відрізняється тим, що як реверсивний перетворювач імпульсів використовують з'єднані торцями детонуючі шнур і хвилевід.

26. Пристрій-провідник силового ініціювального імпульсу за п. 24, який відрізняється тим, що як перетворювачі силових імпульсів використовують спеціальні пристрої, наприклад, капсульного типу чи типу піротехнічного реле.

27. Пристрій-провідник силового ініціювального імпульсу за п. 24, який відрізняється тим, що він додатково обладнаний одним чи більше пристроями-уповільнювачами силового ініціювавльного імпульсу.

28. Пристрій-провідник силового ініціювального імпульсу, виконаний з використанням детонуючого хвилеводу, який відрізняється тим, що він виконаний з можливістю механічних компенсацій розтяжних зусиль.

29. Пристрій-провідник силового ініціювального імпульсу за п. 28, який відрізняється тим, що детонуючий хвилевід по всій довжині чи частині довжини періодично зігнутий, наприклад, у вигляді зигзага чи спіралі.

30. Пристрій-провідник силового ініціювального імпульсу за п. 28, який відрізняється тим, що детонуючий хвилевід в одному місці чи періодично по довжині укладений на каркас або безкаркасно в компенсаційні складки.

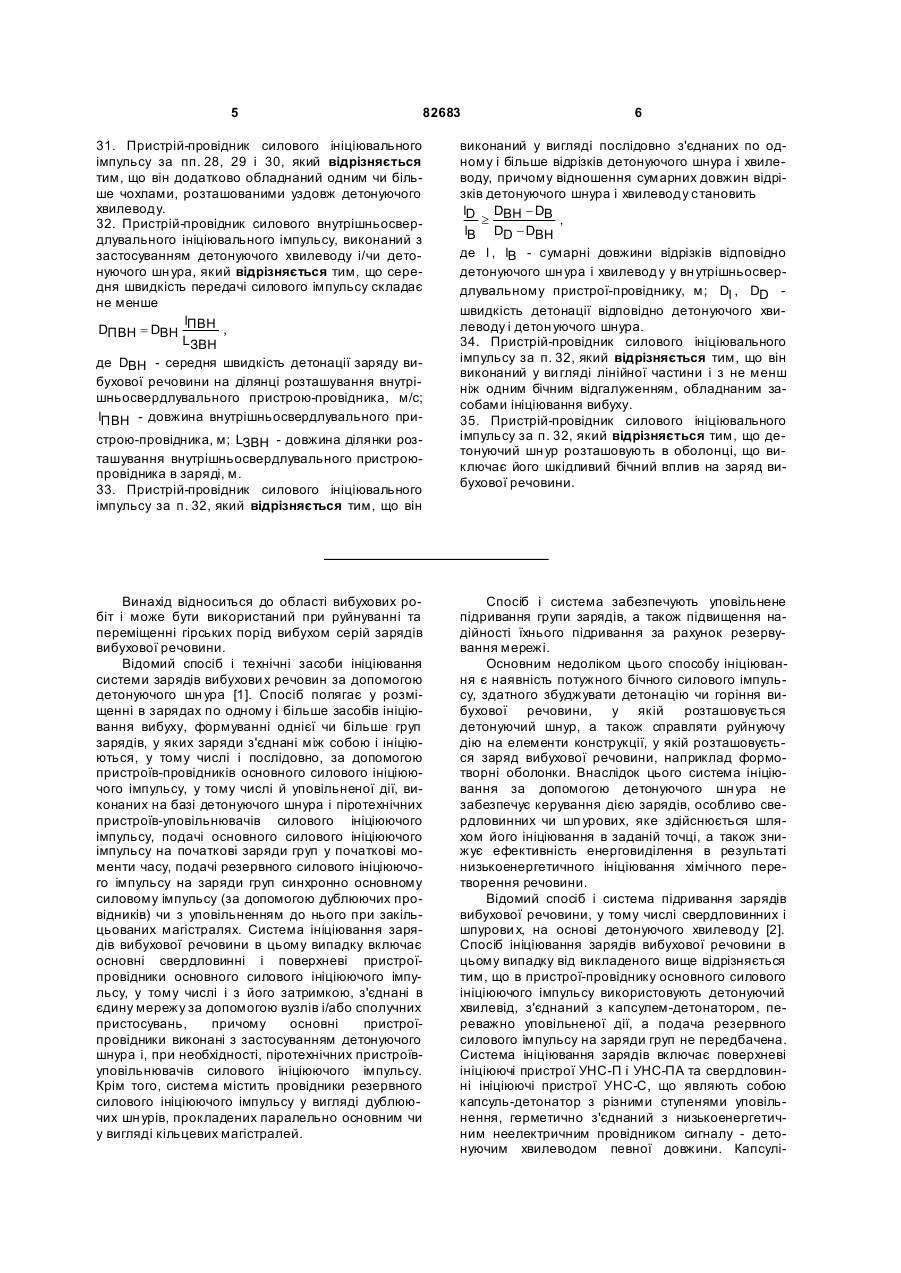

31. Пристрій-провідник силового ініціювального імпульсу за пп. 28, 29 і 30, який відрізняється тим, що він додатково обладнаний одним чи більше чохлами, розташованими уздовж детонуючого хвилеводу.

32. Пристрій-провідник силового внутрішньосвердлувального ініціювального імпульсу, виконаний з застосуванням детонуючого хвилеводу і/чи детонуючого шнура, який відрізняється тим, що середня швидкість передачі силового імпульсу складає не менше

,

де  - середня швидкість детонації заряду вибухової речовини на ділянці розташування внутрішньосвердлувального пристрою-провідника, м/с;  - довжина внутрішньосвердлувального пристрою-провідника, м;  - довжина ділянки розташування внутрішньосвердлувального пристрою-провідника в заряді, м.

33. Пристрій-провідник силового ініціювального імпульсу за п. 32, який відрізняється тим, що він виконаний у вигляді послідовно з'єднаних по одному і більше відрізків детонуючого шнура і хвилеводу, причому відношення сумарних довжин відрізків детонуючого шнура і хвилеводу становить

,

де ,  - сумарні довжини відрізків відповідно детонуючого шнура і хвилеводу у внутрішньосвердлувальному пристрої-провіднику, м; ,  - швидкість детонації відповідно детонуючого хвилеводу і детонуючого шнура.

34. Пристрій-провідник силового ініціювального імпульсу за п. 32, який відрізняється тим, що він виконаний у вигляді лінійної частини і з не менш ніж одним бічним відгалуженням, обладнаним засобами ініціювання вибуху.

35. Пристрій-провідник силового ініціювального імпульсу за п. 32, який відрізняється тим, що детонуючий шнур розташовують в оболонці, що виключає його шкідливий бічний вплив на заряд вибухової речовини.

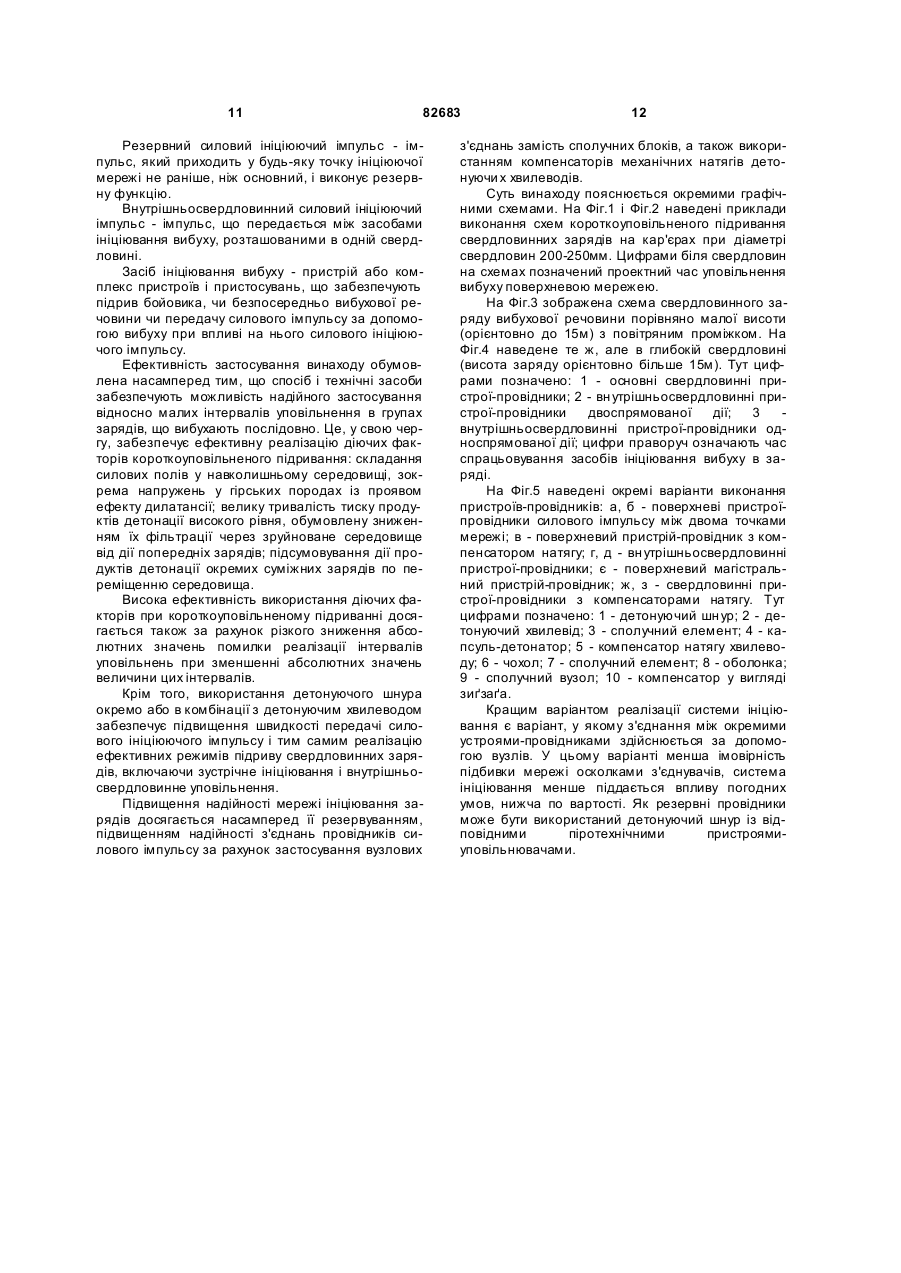

Текст

1. Спосіб уповільненого підривання зарядів вибухової речовини, у тому числі і свердлувальних або шпурових, що полягає в розміщенні в зарядах по одному або більше засобів ініціювання вибуху, формуванні однієї або більше груп зарядів, у яких заряди послідовно з'єднані між собою і ініціюються послідовно в інтервалі часу підривання групи від початкового до кінцевого зарядів за допомогою пристроїв-провідників силового ініціювального імпульсу уповільненої дії, виконаних з використанням детонуючих хвилеводів, подачі основного силового ініціювального імпульсу на початкові заряди груп у початкові моменти часу, який відрізняє ться тим, що при формуванні групи зарядів як пристрої використовують пристроїпровідники силового ініціювального імпульсу двоспрямованої дії, виконані на базі одного чи більше детонуючих хвилеводів, а на кінцеві заряди кожної з груп подають резервний силовий ініціювальний імпульс із затримкою часу щодо моменту подачі основного силового ініціювального імпульсу, яка дорівнює чи перевищує інтервал часу підривання групи зарядів. 2. Спосіб уповільненого підривання зарядів вибухової речовини за п. 1, який відрізняється тим, що гр упи зарядів з'єднують попарно так, що кінцевий заряд першої групи є кінцевим зарядом іншої групи, основний силовий ініціювальний імпульс першої групи при надходженні його на кінцевий 2 (19) 1 3 82683 Dt = LЗ / DСР , де LЗ - довжина заряду вибухової речовини, м; DСР - середня швидкість детонації заряду вибухової речовини, м/с. 8. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що до складу пристрою-провідника введений пристрійуповільнювач силового ініціювального імпульсу. 9. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що як пристрійуповільнювач силового ініціювального імпульсу використовують піротехнічне реле або/і капсульдетонатор. 10. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю передачі резервного силового ініціювального імпульсу з затримкою, більшою ніж затримка передачі основного імпульсу в основному поверхневому пристрої. 11. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що довжина пристрою-провідника встановлюється за залежністю lп = Dt З × DПСР , де lп - довжина пристрою-провідника, м; DtЗ - час затримки силового імпульсу при проходженні його по пристрою-провіднику, с; DП - середня швидкість проходження силового імпульсу по провіднику, м/с. 12. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю односпрямованої дії. 13. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю двоспрямованої дії. 14. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю передачі резервного силового ініціювального імпульсу, наприклад у вигляді відрізка детонуючого шнура і/чи детонуючого хвилеводу, послідовно з'єднаних з піротехнічним реле. 15. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що допоміжні пристрої виконані з можливістю передачі внутрішньосвердлувального силового ініціювального імпульсу, наприклад, у вигляді відрізка детонуючого шнура. 16. Система ініціювання зарядів вибухової речовини за п. 6, яка відрізняється тим, що як засоби ініціювання вибуху використовують детонуючий шнур чи капсуль-детонатор. 17. Пристрій-провідник силового ініціювального імпульсу з його затримкою, виконаний з застосуванням одного або більше відрізків детонуючих хвилеводів, який відрізняється тим, що додатково містить один або більше відрізків детонуючого шнура, з'єднаних з відрізками детонуючого хвилеводу послідовно в різних сполученнях. 4 18. Пристрій-провідник силового ініціювального імпульсу за п. 17, який відрізняється тим, що два відрізки детонуючого шнура приєднані по одному з обох торців до детонуючо го хвилеводу. 19. Пристрій-провідник силового ініціювалного імпульсу за п. 17, який відрізняється тим, що один і більше відрізків детонуючого шнура приєднані послідовно з чергуванням до відрізків детонуючого хвилеводу. 20. Пристрій-провідник силового ініціювального імпульсу за п. 17, який відрізняється тим, що відрізки детонуючих шн ура і хвилеводу з'єднані між собою за допомогою сполучних елементів. 21. Пристрій-провідник силового ініціювального імпульсу за пп. 17 і 20, якийвідрізняється тим, що відрізки детонуючих шн ура і хвилеводу з'єднані між собою за допомогою сполучних елементів на клейовій основі. 22. Пристрій-провідник силового ініціювального імпульсу за пп. 17 і 20, який відрізняється тим, що відрізки детонуючих шн ура і хвилеводу з'єднані між собою за допомогою сполучних елементів на термопластичній основі. 23. Пристрій-провідник силового ініціювального імпульсу за п. 17, який відрізняється тим, що він додатково обладнаний одним чи більше пристроями-уповільнювачами силового ініціювального імпульсу. 24. Пристрій-провідник силового ініціювального імпульсу, виконаний з застосуванням детонуючого хвилеводу, який відрізняє ться тим, що на обох торцях детонуючого хвилеводу розташовані реверсивні перетворювачі силових імпульсів детонаційної хвилі у вибуховій речовині в імпульс повітряної ударної хвилі в детон уючому хвилеводі. 25. Пристрій-провідник силового ініціювального імпульсу за п. 24, який відрізняється тим, що як реверсивний перетворювач імпульсів використовують з'єднані торцями детонуючі шн ур і хвилевід. 26. Пристрій-провідник силового ініціювального імпульсу за п. 24, який відрізняється тим, що як перетворювачі силових імпульсів використовують спеціальні пристрої, наприклад, капсульного типу чи типу піротехнічного реле. 27. Пристрій-провідник силового ініціювального імпульсу за п. 24, який відрізняється тим, що він додатково обладнаний одним чи більше пристроями-уповільнювачами силового ініціювавльного імпульсу. 28. Пристрій-провідник силового ініціювального імпульсу, виконаний з використанням детонуючого хвилеводу, який відрізняється тим, що він виконаний з можливістю механічних компенсацій розтяжних зусиль. 29. Пристрій-провідник силового ініціювального імпульсу за п. 28, який відрізняється тим, що детонуючий хвилевід по всій довжині чи частині довжини періодично зігнутий, наприклад, у вигляді зигзага чи спіралі. 30. Пристрій-провідник силового ініціювального імпульсу за п. 28, який відрізняється тим, що детонуючий хвилевід в одному місці чи періодично по довжині укладений на каркас або безкаркасно в компенсаційні складки. 5 82683 31. Пристрій-провідник силового ініціювального імпульсу за пп. 28, 29 і 30, який відрізняється тим, що він додатково обладнаний одним чи більше чохлами, розташованими уздовж детонуючого хвилеводу. 32. Пристрій-провідник силового внутрішньосвердлувального ініціювального імпульсу, виконаний з застосуванням детонуючого хвилеводу і/чи детонуючого шн ура, який відрізняється тим, що середня швидкість передачі силового імпульсу складає не менше l DПBH = DBH ПBH , LЗBH де DBH - середня швидкість детонації заряду вибухової речовини на ділянці розташування внутрішньосвердлувального пристрою-провідника, м/с; lПBH - довжина внутрішньосвердлувального пристрою-провідника, м; LЗBH - довжина ділянки розташування внутрішньосвердлувального пристроюпровідника в заряді, м. 33. Пристрій-провідник силового ініціювального імпульсу за п. 32, який відрізняється тим, що він Винахід відноситься до області вибухових робіт і може бути використаний при руйнуванні та переміщенні гірських порід вибухом серій зарядів вибухової речовини. Відомий спосіб і технічні засоби ініціювання системи зарядів вибухови х речовин за допомогою детонуючого шн ура [1]. Спосіб полягає у розміщенні в зарядах по одному і більше засобів ініціювання вибуху, формуванні однієї чи більше груп зарядів, у яких заряди з'єднані між собою і ініціюються, у тому числі і послідовно, за допомогою пристроїв-провідників основного силового ініціюючого імпульсу, у тому числі й уповільненої дії, виконаних на базі детонуючого шнура і піротехнічних пристроїв-уповільнювачів силового ініціюючого імпульсу, подачі основного силового ініціюючого імпульсу на початкові заряди груп у початкові моменти часу, подачі резервного силового ініціюючого імпульсу на заряди груп синхронно основному силовому імпульсу (за допомогою дублюючих провідників) чи з уповільненням до нього при закільцьованих магістралях. Система ініціювання зарядів вибухової речовини в цьому випадку включає основні свердловинні і поверхневі пристроїпровідники основного силового ініціюючого імпульсу, у тому числі і з його затримкою, з'єднані в єдину мережу за допомогою вузлів і/або сполучних пристосувань, причому основні пристроїпровідники виконані з застосуванням детонуючого шнура і, при необхідності, піротехнічних пристроївуповільнювачів силового ініціюючого імпульсу. Крім того, система містить провідники резервного силового ініціюючого імпульсу у вигляді дублюючих шн урів, прокладених паралельно основним чи у вигляді кільцевих магістралей. 6 виконаний у вигляді послідовно з'єднаних по одному і більше відрізків детонуючого шнура і хвилеводу, причому відношення сумарних довжин відрізків детонуючого шнура і хвилеводу становить lD DBH - DB ³ , lB DD - DBH де l , lB - сумарні довжини відрізків відповідно детонуючого шн ура і хвилеводу у вн утрішньосвердлувальному пристрої-провіднику, м; Dl , DD швидкість детонації відповідно детонуючого хвилеводу і детон уючого шнура. 34. Пристрій-провідник силового ініціювального імпульсу за п. 32, який відрізняється тим, що він виконаний у ви гляді лінійної частини і з не менш ніж одним бічним відгалуженням, обладнаним засобами ініціювання вибуху. 35. Пристрій-провідник силового ініціювального імпульсу за п. 32, який відрізняється тим, що детонуючий шн ур розташовують в оболонці, що виключає його шкідливий бічний вплив на заряд вибухової речовини. Спосіб і система забезпечують уповільнене підривання групи зарядів, а також підвищення надійності їхнього підривання за рахунок резервування мережі. Основним недоліком цього способу ініціювання є наявність потужного бічного силового імпульсу, здатного збуджувати детонацію чи горіння вибухової речовини, у якій розташовується детонуючий шнур, а також справляти руйнуючу дію на елементи конструкції, у якій розташовується заряд вибухової речовини, наприклад формотворні оболонки. Внаслідок цього система ініціювання за допомогою детонуючого шн ура не забезпечує керування дією зарядів, особливо свердловинних чи шп урових, яке здійснюється шляхом його ініціювання в заданій точці, а також знижує ефективність енерговиділення в результаті низькоенергетичного ініціювання хімічного перетворення речовини. Відомий спосіб і система підривання зарядів вибухової речовини, у тому числі свердловинних і шпурови х, на основі детонуючого хвилеводу [2]. Спосіб ініціювання зарядів вибухової речовини в цьому випадку від викладеного вище відрізняється тим, що в пристрої-провіднику основного силового ініціюючого імпульсу використовують детонуючий хвилевід, з'єднаний з капсулем-детонатором, переважно уповільненої дії, а подача резервного силового імпульсу на заряди груп не передбачена. Система ініціювання зарядів включає поверхневі ініціюючі пристрої УНС-П і УНС-ПА та свердловинні ініціюючі пристрої УНС-С, що являють собою капсуль-детонатор з різними ступенями уповільнення, герметично з'єднаний з низькоенергетичним неелектричним провідником сигналу - детонуючим хвилеводом певної довжини. Капсулі 7 82683 детонатори УНС-П і УНС-С не містять ініціюючих вибухови х речовин, капсуль-детонатор УНС-ПА містить незначну кількість ініціюючого складу, поміщеного в товстостінну металеву втулку. До складу пристроїв УНС-П і УНС-ПА входять сполучні блоки для приєднання шести і п'яти детонуючих хвилеводів відповідно. Свердловинні пристрої УНС-С підвищеної потужності, призначені для ініціювання проміжних детонаторів (шашок, патронованих ВР), поверхневі пристрої УНС-П і УНС-ПА низької потужності, миттєвої і короткоуповільненої дії призначені для ініціювання пристроїв УНС-П, УНС-С і УНС-ПА. Як стартовий пристрій у системі використовується поверхневий пристрій миттєвої дії УНС-П-0-100 чи УНС-ПА-0-100 з довжиною детонуючого хвилеводу 100м. Детонуючий хвилевід служить для трансляції Імпульсу, що ініціюється, до капсуля-детонатора. Капсуль-детонатор призначений для миттєвого або уповільненого ініціювання елементів вибухової мережі. Сполучний блок у системі забезпечує механічне з'єднання поверхневих пристроїв УНС-П і УНС-ПА з детонуючими хвилеводами пристроїв і захищає детонуючі хвилеводи від ушкодження осколками капсулядетонатора при спрацьовуванні. Час уповільнення для пристроїв УНС-П і УНС-ПА від 0 до 200мс, для пристроїв УНС-С від 100 до 500мс, діапазон температур використання -40...+60°С. Основними недоліками зазначеного способу і технічних засобів ініціювання є: великий розкид часу уповільнення (середньоквадратичне відхилення від номінального значення 200мс дорівнює 8мс, від значення 500мс - 12мс); відносно низька надійність вибухової мережі, обумовлена складністю резервування, високою ймовірністю пошкодження детонуючого хвилеводу, осколками сполучних блоків і капсулівдетонаторів; обмежені можливості формування ефективних схем короткоуповільненого підривання зарядів внаслідок односпрямованості передачі силового ініціюючого Імпульсу по детонуючому хвилеводу; неможливість створення ефективних схем підриву заряду, наприклад із застосуванням внутрішньосвердловинного уповільнення і зустрічного ініціювання, внаслідок низької швидкості детонації хвилеводу. Основною задачею винаходу є підвищення ефективності групового короткоуповільненого підривання зарядів вибухових речовин за рахунок збільшення точності і надійності ініціювання зарядів вибухови х речовин. Задача розв'язується тим, що в способі уповільненого підривання зарядів вибухової речовини, у тому числі свердловинних чи шп урових, який полягає в розміщенні в зарядах по одному чи більше засобів ініціювання вибуху, формуванні однієї чи більше гр уп зарядів, у яких заряди послідовно з'єднані між собою і ініціюються послідовно в інтервалі часу підривання групи від початкового до кінцевого зарядів за допомогою пристроївпровідників силового ініціюючого імпульсу уповільненої дії, виконаних з використанням детонуючих хвилеводів, подачі основного силового ініціюючого імпульсу на початкові заряди груп у початкові моменти часу, при формуванні групи 8 зарядів як пристрої використовують пристроїпровідники силового ініціюючого імпульсу двоспрямованої дії, виконані на базі одного чи більше детонуючих хвилеводів, а на кінцеві заряди кожної з груп подають резервний силовий ініціюючий імпульс із затримкою часу відносно моменту подачі основного силового ініціюючого імпульсу, яка дорівнює або перевищує інтервал часу підривання групи зарядів. При цьому гр упи зарядів з'єднують попарно так, що кінцевий заряд першої групи є кінцевим зарядом і іншої групи, основний силовий ініціюючий імпульс першої групи при надходженні його на кінцевий заряд виконує функцію резервного імпульсу для другої гр упи, а основний силовий ініціюючий імпульс другої гр упи виконує функцію резервного імпульсу для першої гр упи. При цьому гр упи зарядів з'єднують попарно так, що кінцевий заряд першої групи є початковим зарядом іншої групи. При цьому засоби ініціювання, розміщені в заряді вибухової речовини, з'єднують між собою одним чи більше пристроями-провідниками силового ініціюючого імпульсу. При цьому резервний силовий ініціюючий імпульс подають з уповільненням, що дорівнює Dtрез £ t1,2 + Dt1 2 - Dtіг - dtб , , де t1,2 , Dt1 2 - відповідно гранично допусти, мий і проектний час затримки ініціювання другого заряду в гр упі відносно першого, с; Dtіг - інтервал часу підривання групи зарядів від основного силового ініціюючого імпульсу, с; dt б - можливе відхилення часу спрацювання бойовиків у зарядах, с. Задача розв'язується також тим, що в системі ініціювання зарядів вибухової речовини, що включає основні свердловинні і поверхневі пристроїпровідники основного силового ініціюючого імпульсу з його затримкою, з'єднані в єдину мережу сполучними елементами, причому основні пристрої-провідники виконані з застосуванням детонуючи х хвилеводів і приєднаних до них засобів ініціювання вибуху, основні поверхневі пристрої виконані з можливістю двоспрямованої дії, а система додатково обладнана допоміжними пристроями-провідниками силового ініціюючого імпульсу. При цьому свердловинні пристрої-провідники силового ініціюючого імпульсу виконані з відхиленням реалізації часу затримки від заданого, яке не перевищує Dt = LЗ / DСР , де LЗ - довжина заряду вибухової речовини, м; DСР - середня швидкість детонації заряду вибухової речовини, м/с. При цьому до складу пристрою-провідника введений пристрій-уповільнювач силового ініціюючого імпульсу. При цьому як пристрій-сповільнювач силового ініціюючого імпульсу використовують піротехнічне реле або/і капсуль-детонатор. При цьому допоміжні пристрої виконані з можливістю передачі резервного силового ініціюючого імпульсу з затримкою більшою, ніж затримка пе 9 82683 редачі основного імпульсу в основному поверхневому пристрої. При цьому довжина пристрою-провідника встановлюється за залежністю lп = Dt З × DПСР , де lп - довжина пристрою-провідника; DtЗ час затримки силового імпульсу при проходженні його по пристрою-провіднику, с; DП - середня швидкість проходження силового імпульсу по провіднику, м/с. При цьому допоміжні пристрої виконані з можливістю односпрямованої дії. При цьому допоміжні пристрої виконані з можливістю двоспрямованої дії. При цьому допоміжні пристрої виконані з можливістю передачі резервного силового ініціюючого імпульсу, наприклад у вигляді відрізка детонуючого шнура і/чи детон уючого хвилеводу, послідовно з'єднаних з піротехнічним реле. При цьому допоміжні пристрої виконані з можливістю передачі внутрішньосвердловинного силового ініціюючого імпульсу, наприклад у вигляді відрізка детонуючого шнура. При цьому як засоби ініціювання вибуху використовують детон уючий шн ур чи капсульдетонатор. Задача розв'язується також тим, що пристрійпровідник силового ініціюючого імпульсу з його затримкою, виконаний з застосуванням одного чи більш відрізків детонуючих хвилеводів, додатково містить один чи більше відрізків детонуючого шнура, з'єднаних з відрізками детонуючого хвилеводу послідовно в різних сполученнях. При цьому два відрізки детонуючого шнура приєднані по одному з обох торців до детонуючого хвилеводу. При цьому один і більш відрізків детонуючого шнура приєднані послідовно з чергуванням до відрізків детонуючого хвилеводу. При цьому відрізки детонуючих шн ура і хвилеводу з'єднані між собою за допомогою сполучних елементів. При цьому відрізки детонуючих шн ура і хвилеводу з'єднані між собою за допомогою сполучних елементів на клейовій основі. При цьому відрізки детонуючих шн ура і хвилеводу з'єднані між собою за допомогою сполучних елементів на термопластичній основі. При цьому пристрій-провідник додатково обладнаний одним чи більше пристроямиуповільнювачами силового ініціюючого імпульсу. Задача розв'язується також тим, що в пристрої-провіднику силового ініціюючого імпульсу, виконаному з застосуванням детонуючого хвилеводу, на обох торцях детон уючого хвилеводу розташовані реверсивні перетворювачі силових імпульсів детонаційної хвилі у вибуховій речовині в імпульс повітряної ударної хвилі в детонуючому хвилеводі. При цьому як реверсивний перетворювач імпульсів використовують з'єднані торцями детонуючі шн ур і хвилевід. 10 При цьому як перетворювачі силових імпульсів використовують спеціальні пристрої, наприклад капсульного типу чи типу піротехнічного реле. При цьому пристрій-провідник додатково обладнаний одним чи більш пристроямисповільнювачами силового ініціюючого імпульсу. При цьому пристрій-провідник виконаний з можливістю механічних компенсацій розтяжних зусиль. При цьому детонуючий хвилевід по всій довжині чи частині довжини періодично зігнутий, наприклад у вигляді зиґзаґа чи спіралі. При цьому детонуючий хвилевід в одному місці чи періодично по довжині укладений на каркас чи безкаркасно в компенсаційні складки. При цьому він додатково обладнаний одним чи більше чохлами, розташованими уздовж детонуючого хвилеводу. Задача розв'язується також тим, що в пристрої-провіднику силового внутрішньосвердловинного ініціюючого імпульсу, виконаному з застосуванням детонуючого хвилеводу і/чи детонуючого шнура, середня швидкість передачі силового імпульсу складає не менше l DПBH = DBH ПBH , LЗBH де DBH - середня швидкість детонації заряду вибухової речовини на ділянці розташування внутрішньосвердловинного пристрою-провідника, м/с; lПНВ - довжина внутрішньосвердловинного пристрою-провідника, м; LЗНВ - довжина ділянки розташування внутрішньосвердловинного пристроюпровідника в заряді, м. При цьому пристрій-провідник виконаний у вигляді послідовно з'єднаних по одному і більше відрізків детонуючого шн ура і хвилеводу, причому відношення сумарних довжин відрізків детонуючого шн ура і хвилеводу становить lD DBH - DB ³ , lB DD - DBH де l , lB - сумарні довжини відрізків відповідно детонуючого шн ура і хвилеводу у вн утрішньосвердловинному пристрої-провіднику, м; Dl , DD швидкість детонації відповідно детонуючого хвилеводу і детон уючого шнура. При цьому пристрій-провідник виконаний у вигляді лінійної частини і з не менш ніж одним бічним відгалуженням, обладнаним засобами ініціювання вибуху. При цьому детонуючий шн ур розташовують в оболонці, що виключає його шкідливий бічний вплив на заряд вибухової речовини. У винаході прийняті такі терміни. Силовий ініціюючий імпульс - імпульс сили, який передається по ініціюючій мережі, збуджується пусковим силовим імпульсом у пусковому пристрої і забезпечує спрацьовування засобу ініціювання вибуху в заряді. Основний силовий ініціюючий імпульс - проектний імпульс, що забезпечує проектну послідовність і час спрацьовування зарядів. 11 82683 Резервний силовий ініціюючий імпульс - імпульс, який приходить у будь-яку точку ініціюючої мережі не раніше, ніж основний, і виконує резервну функцію. Внутрішньосвердловинний силовий ініціюючий імпульс - імпульс, що передається між засобами ініціювання вибуху, розташованими в одній свердловині. Засіб ініціювання вибуху - пристрій або комплекс пристроїв і пристосувань, що забезпечують підрив бойовика, чи безпосередньо вибухової речовини чи передачу силового імпульсу за допомогою вибуху при впливі на нього силового ініціюючого імпульсу. Ефективність застосування винаходу обумовлена насамперед тим, що спосіб і технічні засоби забезпечують можливість надійного застосування відносно малих інтервалів уповільнення в групах зарядів, що вибухають послідовно. Це, у свою чергу, забезпечує ефективну реалізацію діючих факторів короткоуповільненого підривання: складання силових полів у навколишньому середовищі, зокрема напружень у гірських породах із проявом ефекту дилатансії; велику тривалість тиску продуктів детонації високого рівня, обумовлену зниженням їх фільтрації через зруйноване середовище від дії попередніх зарядів; підсумовування дії продуктів детонації окремих суміжних зарядів по переміщенню середовища. Висока ефективність використання діючих факторів при короткоуповільненому підриванні досягається також за рахунок різкого зниження абсолютних значень помилки реалізації інтервалів уповільнень при зменшенні абсолютних значень величини цих інтервалів. Крім того, використання детонуючого шнура окремо або в комбінації з детонуючим хвилеводом забезпечує підвищення швидкості передачі силового ініціюючого імпульсу і тим самим реалізацію ефективних режимів підриву свердловинних зарядів, включаючи зустрічне ініціювання і внутрішньосвердловинне уповільнення. Підвищення надійності мережі ініціювання зарядів досягається насамперед її резервуванням, підвищенням надійності з'єднань провідників силового імпульсу за рахунок застосування вузлових 12 з'єднань замість сполучних блоків, а також використанням компенсаторів механічних натягів детонуючи х хвилеводів. Суть винаходу пояснюється окремими графічними схемами. На Фіг.1 і Фіг.2 наведені приклади виконання схем короткоуповільненого підривання свердловинних зарядів на кар'єрах при діаметрі свердловин 200-250мм. Цифрами біля свердловин на схемах позначений проектний час уповільнення вибуху поверхневою мережею. На Фіг.3 зображена схема свердловинного заряду вибухової речовини порівняно малої висоти (орієнтовно до 15м) з повітряним проміжком. На Фіг.4 наведене те ж, але в глибокій свердловині (висота заряду орієнтовно більше 15м). Тут цифрами позначено: 1 - основні свердловинні пристрої-провідники; 2 - вн утрішньосвердловинні пристрої-провідники двоспрямованої дії; 3 внутрішньосвердловинні пристрої-провідники односпрямованої дії; цифри праворуч означають час спрацьовування засобів ініціювання вибуху в заряді. На Фіг.5 наведені окремі варіанти виконання пристроїв-провідників: а, б - поверхневі пристроїпровідники силового імпульсу між двома точками мережі; в - поверхневий пристрій-провідник з компенсатором натягу; г, д - вн утрішньосвердловинні пристрої-провідники; є - поверхневий магістральний пристрій-провідник; ж, з - свердловинні пристрої-провідники з компенсаторами натягу. Тут цифрами позначено: 1 - детонуючий шн ур; 2 - детонуючий хвилевід; 3 - сполучний елемент; 4 - капсуль-детонатор; 5 - компенсатор натягу хвилеводу; 6 - чохол; 7 - сполучний елемент; 8 - оболонка; 9 - сполучний вузол; 10 - компенсатор у вигляді зиґзаґа. Кращим варіантом реалізації системи ініціювання є варіант, у якому з'єднання між окремими устроями-провідниками здійснюється за допомогою вузлів. У цьому варіанті менша імовірність підбивки мережі осколками з'єднувачів, система ініціювання менше піддається впливу погодних умов, нижча по вартості. Як резервні провідники може бути використаний детонуючий шнур із відповідними піротехнічними пристроямиуповільнювачами. 13 82683 14 15 Комп’ютерна в ерстка В. Клюкін 82683 Підписне 16 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for delayed blasting of charges of explosive substance, system for initiation of charges of explosive substance and device - conductor of power initiation pulse (variants)

Автори англійською

Prokopenko Viktor Stepanovych, Prokopenko Anton Viktorovych, Banishevskyi Viktor Vasyliovych, Zheltonozhko Anatolii Arkadiiovych, Zakusylo Roman Vasyliovych

Назва патенту російською

Способ замедленного подрывания зарядов взрывчатого вещества, система инициирования зарядов взрывчатого вещества и устройство-проводник силового инициирующего импульса (варианты)

Автори російською

Прокопенко Виктор Степанович, Прокопенко Антон Викторович, Банишевский Виктор Васильевич, Желтоножко Анатолий Аркадиевич, Закусило Роман Васильевич

МПК / Мітки

МПК: F42D 1/02, F42D 3/02

Мітки: речовини, зарядів, система, підривання, уповільненого, пристрій-провідник, силового, вибухової, ініціювання, ініціювального, імпульсу, варіанти, спосіб
