Пульсатор доїльного апарата

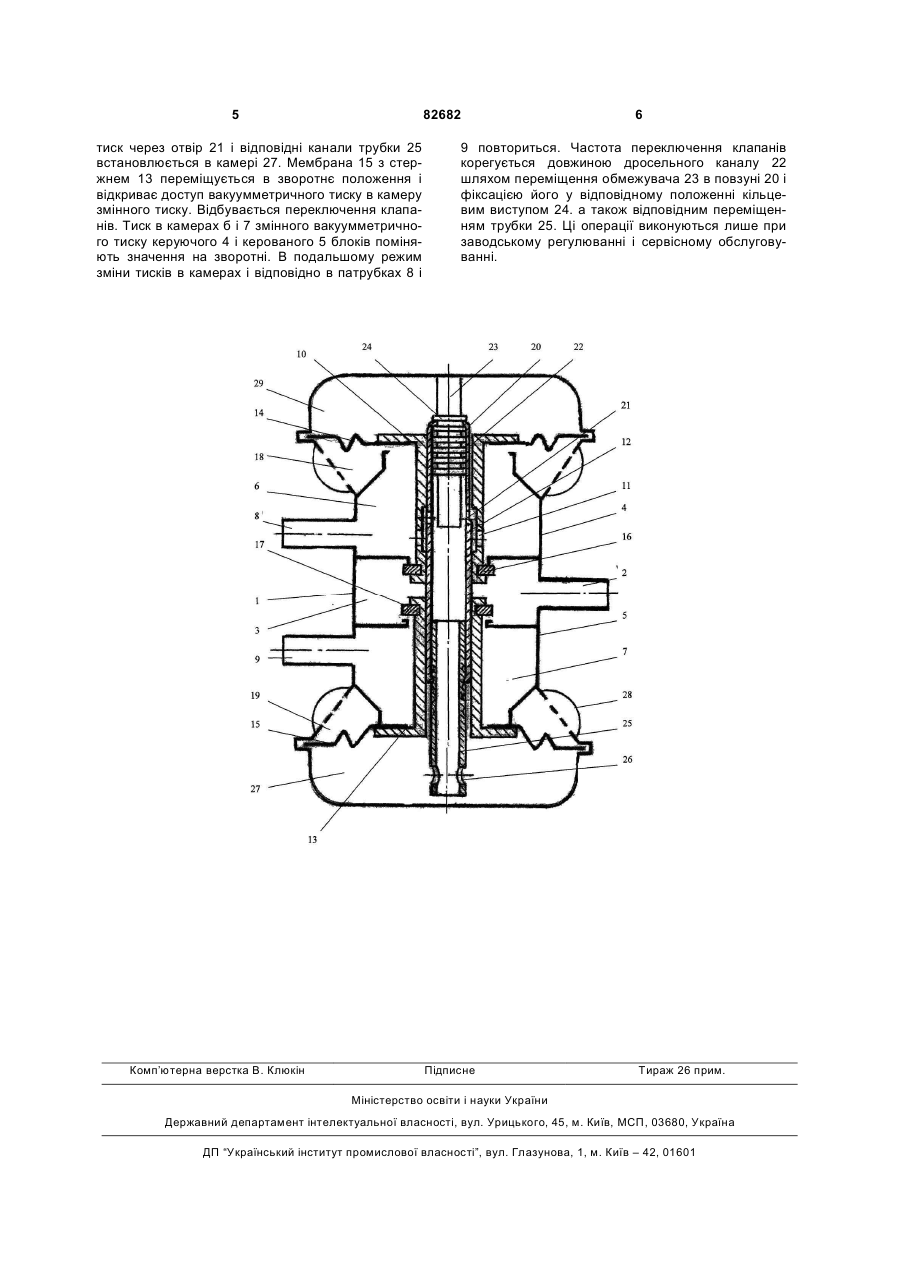

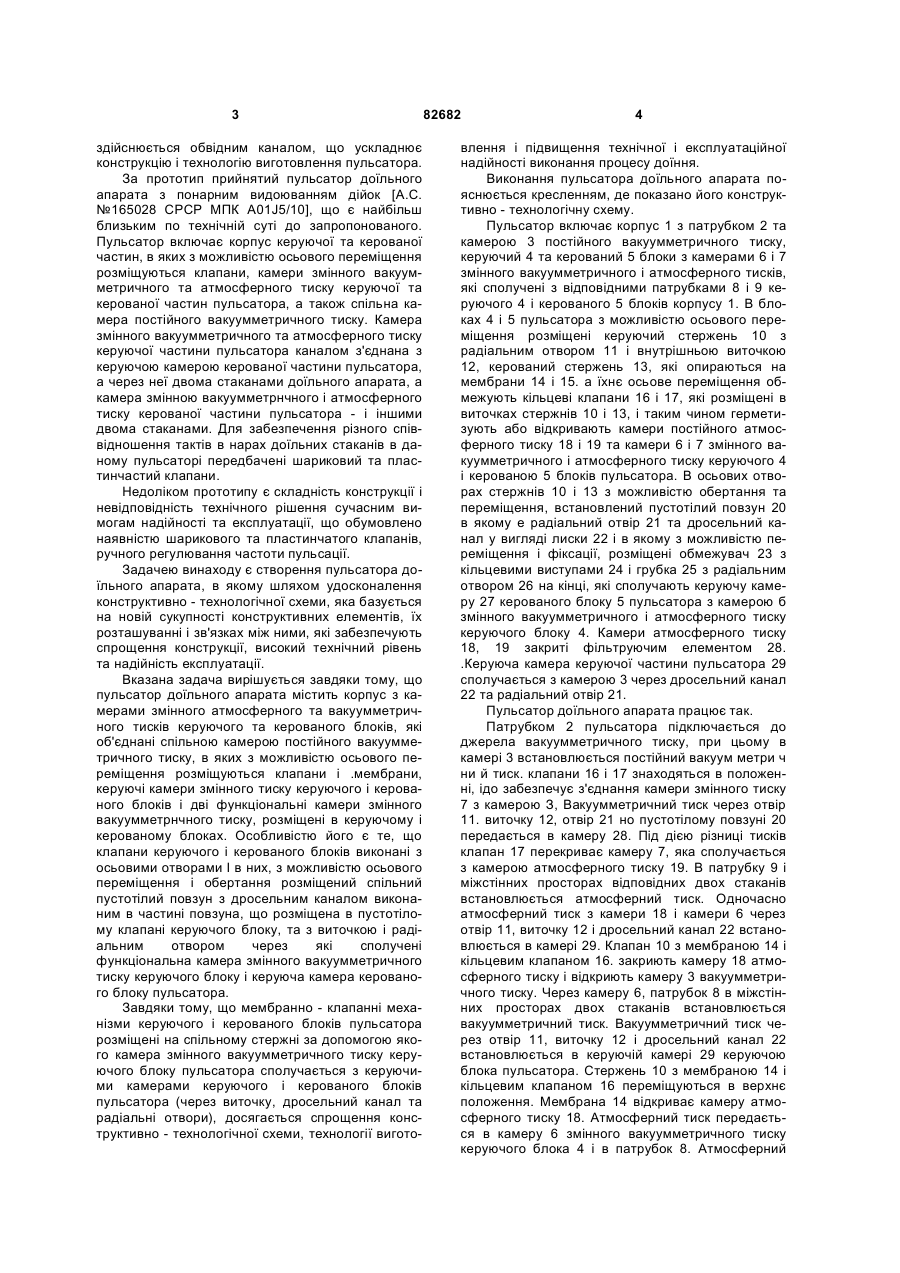

Пульсатор доїльного апарата, що містить корпус з камерами змінного атмосферного та вакуумметричного тисків керуючого та керованого блоків, C2 1 3 здійснюється обвідним каналом, що ускладнює конструкцію і технологію виготовлення пульсатора. За прототип прийнятий пульсатор доїльного апарата з понарним видоюванням дійок [А.С. №165028 СРСР МПК A01J5/10], що є найбільш близьким по технічній суті до запропонованого. Пульсатор включає корпус керуючої та керованої частин, в яких з можливістю осьового переміщення розміщуються клапани, камери змінного вакуумметричного та атмосферного тиску керуючої та керованої частин пульсатора, а також спільна камера постійного вакуумметричного тиску. Камера змінного вакуумметричного та атмосферного тиску керуючої частини пульсатора каналом з'єднана з керуючою камерою керованої частини пульсатора, а через неї двома стаканами доїльного апарата, а камера змінною вакуумметрнчного і атмосферного тиску керованої частини пульсатора - і іншими двома стаканами. Для забезпечення різного співвідношення тактів в нарах доїльних стаканів в даному пульсаторі передбачені шариковий та пластинчастий клапани. Недоліком прототипу є складність конструкції і невідповідність технічного рішення сучасним вимогам надійності та експлуатації, що обумовлено наявністю шарикового та пластинчатого клапанів, ручного регулювання частоти пульсації. Задачею винаходу є створення пульсатора доїльного апарата, в якому шляхом удосконалення конструктивно - технологічної схеми, яка базується на новій сукупності конструктивних елементів, їх розташуванні і зв'язках між ними, які забезпечують спрощення конструкції, високий технічний рівень та надійність експлуатації. Вказана задача вирішується завдяки тому, що пульсатор доїльного апарата містить корпус з камерами змінного атмосферного та вакуумметричного тисків керуючого та керованого блоків, які об'єднані спільною камерою постійного вакуумметричного тиску, в яких з можливістю осьового переміщення розміщуються клапани і .мембрани, керуючі камери змінного тиску керуючого і керованого блоків і дві функціональні камери змінного вакуумметрнчного тиску, розміщені в керуючому і керованому блоках. Особливістю його є те, що клапани керуючого і керованого блоків виконані з осьовими отворами І в них, з можливістю осьового переміщення і обертання розміщений спільний пустотілий повзун з дросельним каналом виконаним в частині повзуна, що розміщена в пустотілому клапані керуючого блоку, та з виточкою і радіальним отвором через які сполучені функціональна камера змінного вакуумметричного тиску керуючого блоку і керуюча камера керованого блоку пульсатора. Завдяки тому, що мембранно - клапанні механізми керуючого і керованого блоків пульсатора розміщені на спільному стержні за допомогою якого камера змінного вакуумметричного тиску керуючого блоку пульсатора сполучається з керуючими камерами керуючого і керованого блоків пульсатора (через виточку, дросельний канал та радіальні отвори), досягається спрощення конструктивно - технологічної схеми, технології вигото 82682 4 влення і підвищення технічної і експлуатаційної надійності виконання процесу доїння. Виконання пульсатора доїльного апарата пояснюється кресленням, де показано його конструктивно - технологічну схему. Пульсатор включає корпус 1 з патрубком 2 та камерою 3 постійного вакуумметричного тиску, керуючий 4 та керований 5 блоки з камерами 6 і 7 змінного вакуумметричного і атмосферного тисків, які сполучені з відповідними патрубками 8 і 9 керуючого 4 і керованого 5 блоків корпусу 1. В блоках 4 і 5 пульсатора з можливістю осьового переміщення розміщені керуючий стержень 10 з радіальним отвором 11 і внутрішньою виточкою 12, керований стержень 13, які опираються на мембрани 14 і 15. а їхнє осьове переміщення обмежують кільцеві клапани 16 і 17, які розміщені в виточках стержнів 10 і 13, і таким чином герметизують або відкривають камери постійного атмосферного тиску 18 і 19 та камери 6 і 7 змінного вакуумметричного і атмосферного тиску керуючого 4 і керованою 5 блоків пульсатора. В осьових отворах стержнів 10 і 13 з можливістю обертання та переміщення, встановлений пустотілий повзун 20 в якому е радіальний отвір 21 та дросельний канал у вигляді лиски 22 і в якому з можливістю переміщення і фіксації, розміщені обмежувач 23 з кільцевими виступами 24 і грубка 25 з радіальним отвором 26 на кінці, які сполучають керуючу камеру 27 керованого блоку 5 пульсатора з камерою б змінного вакуумметричного і атмосферного тиску керуючого блоку 4. Камери атмосферного тиску 18, 19 закриті фільтруючим елементом 28. .Керуюча камера керуючої частини пульсатора 29 сполучається з камерою 3 через дросельний канал 22 та радіальний отвір 21. Пульсатор доїльного апарата працює так. Патрубком 2 пульсатора підключається до джерела вакуумметричного тиску, при цьому в камері 3 встановлюється постійний вакуум метри ч ни й тиск. клапани 16 і 17 знаходяться в положенні, ідо забезпечує з'єднання камери змінного тиску 7 з камерою З, Вакуумметричний тиск через отвір 11. виточку 12, отвір 21 но пустотілому повзуні 20 передається в камеру 28. Під дією різниці тисків клапан 17 перекриває камеру 7, яка сполучається з камерою атмосферного тиску 19. В патрубку 9 і міжстінних просторах відповідних двох стаканів встановлюється атмосферний тиск. Одночасно атмосферний тиск з камери 18 і камери 6 через отвір 11, виточку 12 і дросельний канал 22 встановлюється в камері 29. Клапан 10 з мембраною 14 і кільцевим клапаном 16. закриють камеру 18 атмосферного тиску і відкриють камеру 3 вакуумметричного тиску. Через камеру 6, патрубок 8 в міжстінних просторах двох стаканів встановлюється вакуумметричний тиск. Вакуумметричний тиск через отвір 11, виточку 12 і дросельний канал 22 встановлюється в керуючій камері 29 керуючою блока пульсатора. Стержень 10 з мембраною 14 і кільцевим клапаном 16 переміщуються в верхнє положення. Мембрана 14 відкриває камеру атмосферного тиску 18. Атмосферний тиск передається в камеру 6 змінного вакуумметричного тиску керуючого блока 4 і в патрубок 8. Атмосферний 5 82682 тиск через отвір 21 і відповідні канали трубки 25 встановлюється в камері 27. Мембрана 15 з стержнем 13 переміщується в зворотнє положення і відкриває доступ вакуумметричного тиску в камеру змінного тиску. Відбувається переключення клапанів. Тиск в камерах б і 7 змінного вакуумметричного тиску керуючого 4 і керованого 5 блоків поміняють значення на зворотні. В подальшому режим зміни тисків в камерах і відповідно в патрубках 8 і Комп’ютерна верстка В. Клюкін 6 9 повториться. Частота переключення клапанів корегується довжиною дросельного каналу 22 шляхом переміщення обмежувача 23 в повзуні 20 і фіксацією його у відповідному положенні кільцевим виступом 24. а також відповідним переміщенням трубки 25. Ці операції виконуються лише при заводському регулюванні і сервісному обслуговуванні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
