Кріостат “кріо-фільтр-фотоприймач”

Номер патенту: 84158

Опубліковано: 10.10.2013

Автор: ДЕМІШЕВ АНАТОЛІЙ ГАВРИЛОВИЧ

Завантажити PDF файл.

Формула / Реферат

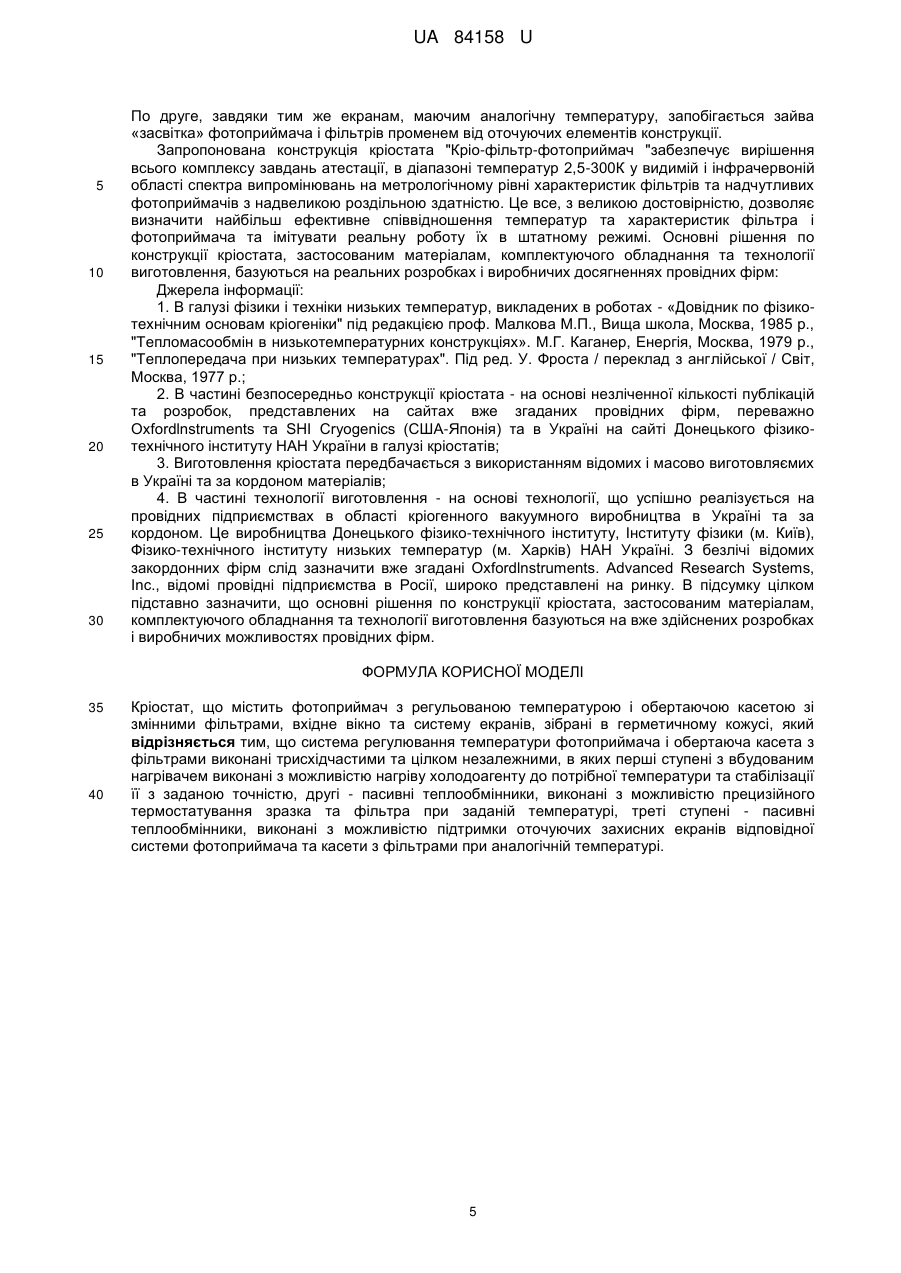

Кріостат, що містить фотоприймач з регульованою температурою і обертаючою касетою зі змінними фільтрами, вхідне вікно та систему екранів, зібрані в герметичному кожусі, який відрізняється тим, що система регулювання температури фотоприймача і обертаюча касета з фільтрами виконані трисхідчастими та цілком незалежними, в яких перші ступені з вбудованим нагрівачем виконані з можливістю нагріву холодоагенту до потрібної температури та стабілізації її з заданою точністю, другі - пасивні теплообмінники, виконані з можливістю прецизійного термостатування зразка та фільтра при заданій температурі, треті ступені - пасивні теплообмінники, виконані з можливістю підтримки оточуючих захисних екранів відповідної системи фотоприймача та касети з фільтрами при аналогічній температурі.

Текст

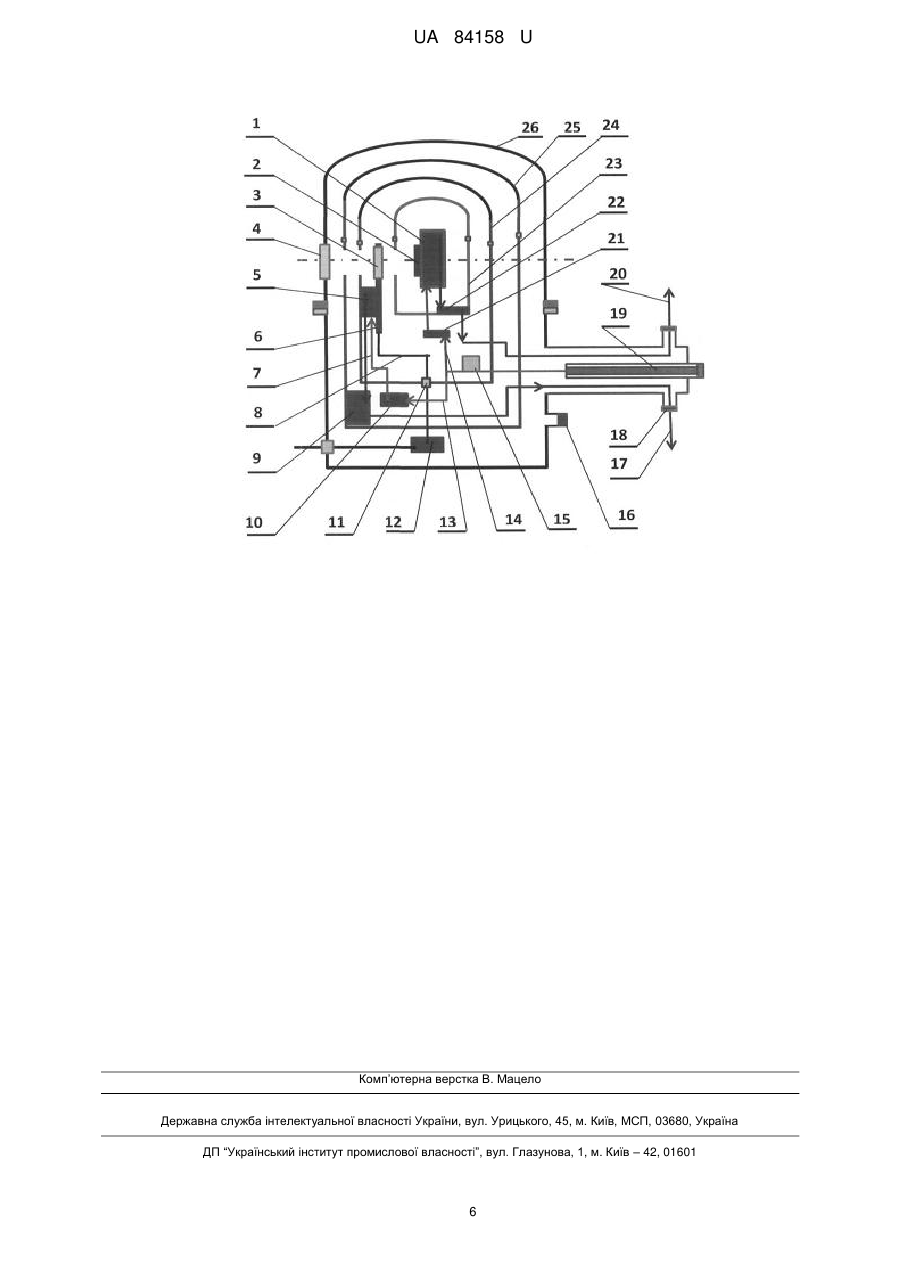

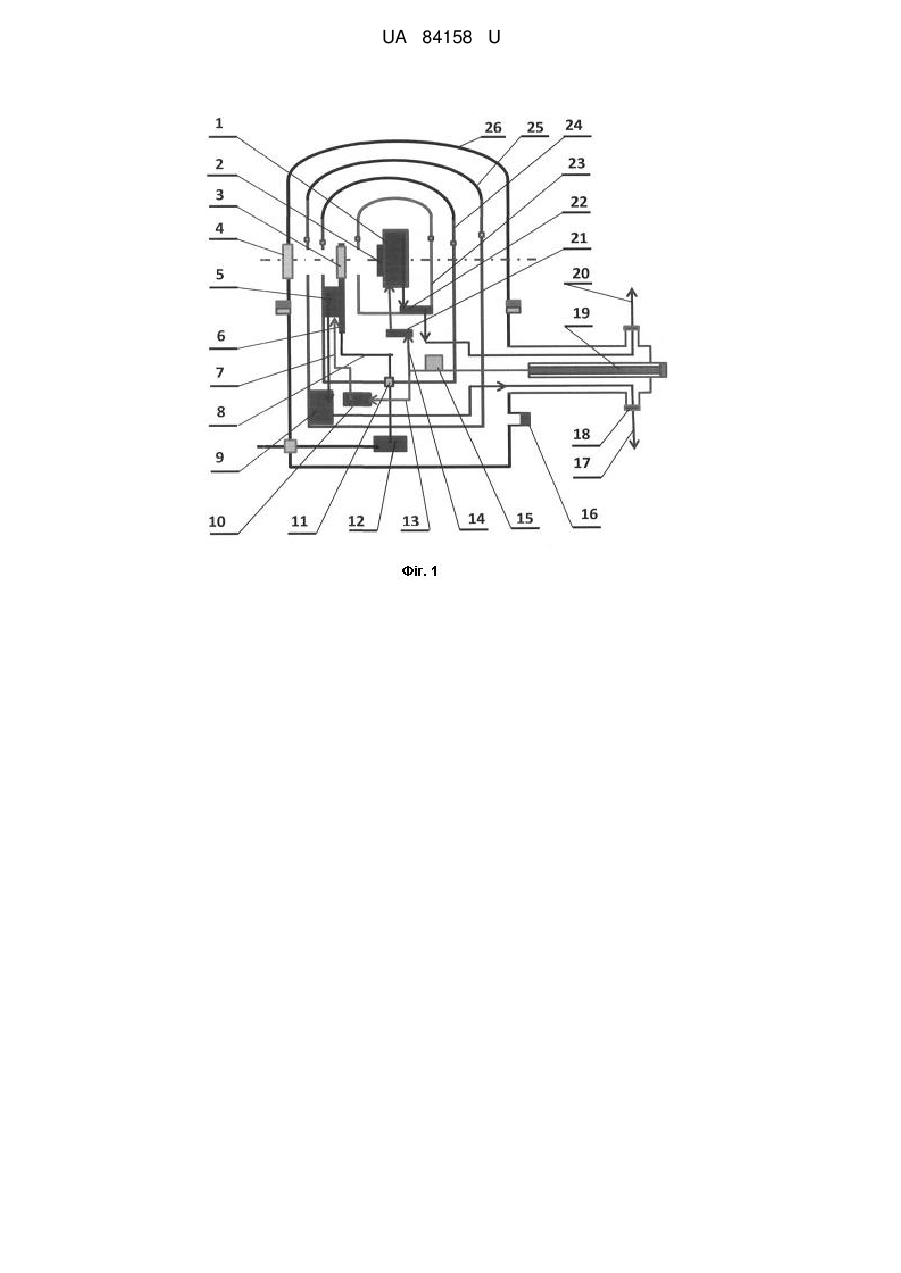

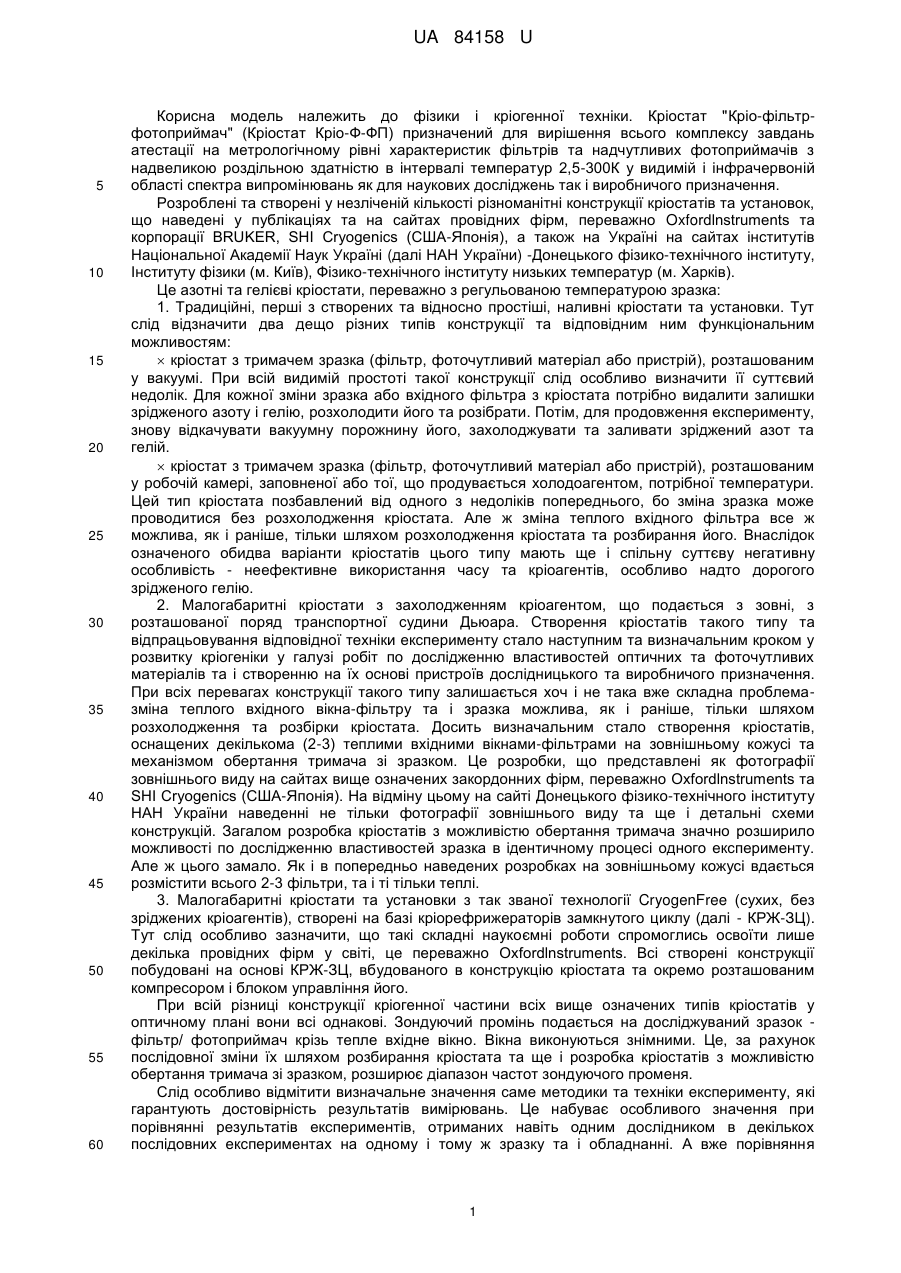

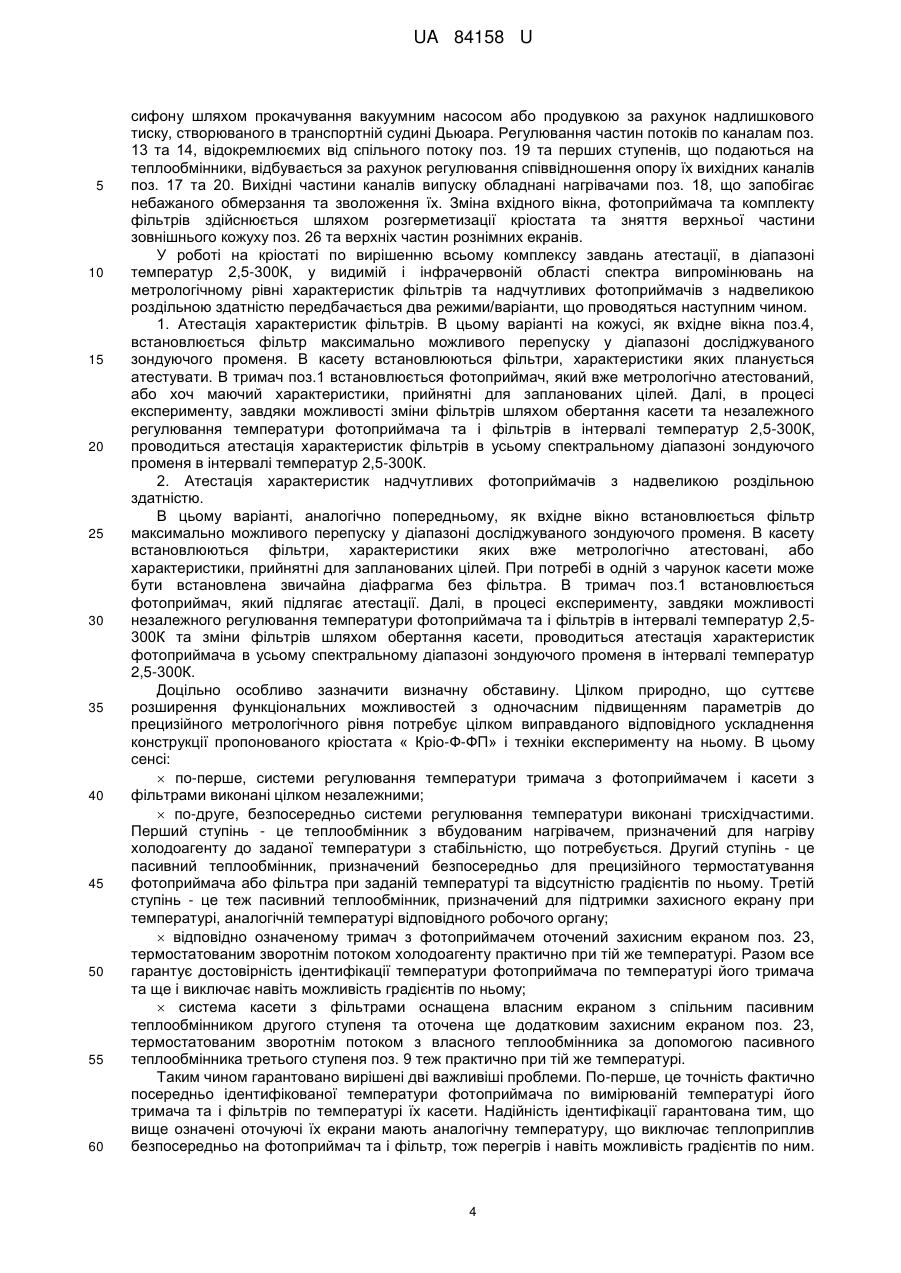

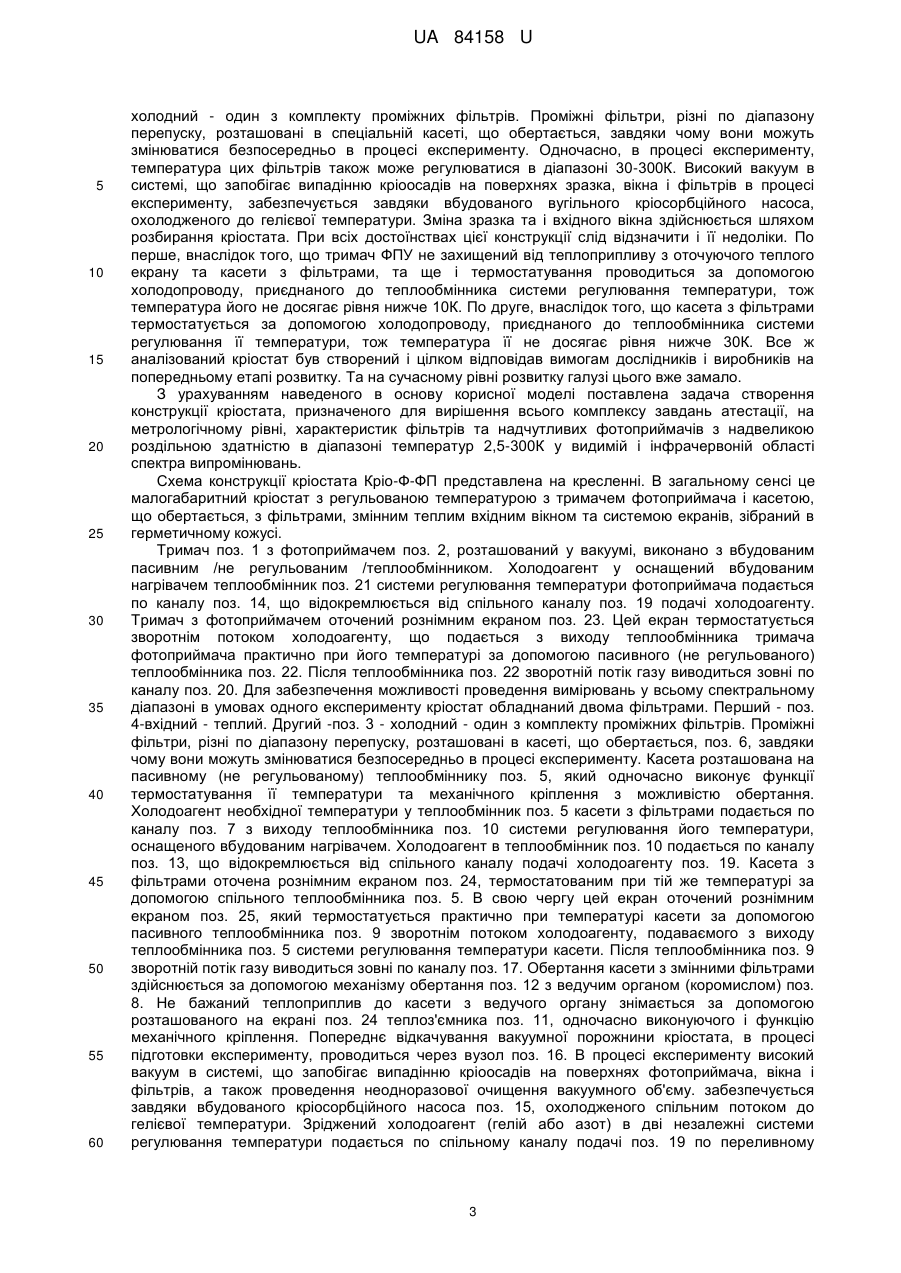

Реферат: UA 84158 U UA 84158 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до фізики і кріогенної техніки. Кріостат "Кріо-фільтрфотоприймач" (Кріостат Кріо-Ф-ФП) призначений для вирішення всього комплексу завдань атестації на метрологічному рівні характеристик фільтрів та надчутливих фотоприймачів з надвеликою роздільною здатністю в інтервалі температур 2,5-300К у видимій і інфрачервоній області спектра випромінювань як для наукових досліджень так і виробничого призначення. Розроблені та створені у незліченій кількості різноманітні конструкції кріостатів та установок, що наведені у публікаціях та на сайтах провідних фірм, переважно Oxfordlnstruments тa корпорації BRUKER, SHI Cryogenics (США-Японія), а також на Україні на сайтах інститутів Національної Академії Наук Україні (далі НАН України) -Донецького фізико-технічного інституту, Інституту фізики (м. Київ), Фізико-технічного інституту низьких температур (м. Харків). Це азотні та гелієві кріостати, переважно з регульованою температурою зразка: 1. Традиційні, перші з створених та відносно простіші, наливні кріостати та установки. Тут слід відзначити два дещо різних типів конструкції та відповідним ним функціональним можливостям:  кріостат з тримачем зразка (фільтр, фоточутливий матеріал або пристрій), розташованим у вакуумі. При всій видимій простоті такої конструкції слід особливо визначити її суттєвий недолік. Для кожної зміни зразка або вхідного фільтра з кріостата потрібно видалити залишки зрідженого азоту і гелію, розхолодити його та розібрати. Потім, для продовження експерименту, знову відкачувати вакуумну порожнину його, захолоджувати та заливати зріджений азот та гелій.  кріостат з тримачем зразка (фільтр, фоточутливий матеріал або пристрій), розташованим у робочій камері, заповненої або тої, що продувається холодоагентом, потрібної температури. Цей тип кріостата позбавлений від одного з недоліків попереднього, бо зміна зразка може проводитися без розхолодження кріостата. Але ж зміна теплого вхідного фільтра все ж можлива, як і раніше, тільки шляхом розхолодження кріостата та розбирання його. Внаслідок означеного обидва варіанти кріостатів цього типу мають ще і спільну суттєву негативну особливість - неефективне використання часу та кріоагентів, особливо надто дорогого зрідженого гелію. 2. Малогабаритні кріостати з захолодженням кріоагентом, що подається з зовні, з розташованої поряд транспортної судини Дьюара. Створення кріостатів такого типу та відпрацьовування відповідної техніки експерименту стало наступним та визначальним кроком у розвитку кріогеніки у галузі робіт по дослідженню властивостей оптичних та фоточутливих матеріалів та і створенню на їх основі пристроїв дослідницького та виробничого призначення. При всіх перевагах конструкції такого типу залишається хоч і не така вже складна проблемазміна теплого вхідного вікна-фільтру та і зразка можлива, як і раніше, тільки шляхом розхолодження та розбірки кріостата. Досить визначальним стало створення кріостатів, оснащених декількома (2-3) теплими вхідними вікнами-фільтрами на зовнішньому кожусі та механізмом обертання тримача зі зразком. Це розробки, що представлені як фотографії зовнішнього виду на сайтах вище означених закордонних фірм, переважно Oxfordlnstruments тa SHI Cryogenics (США-Японія). На відміну цьому на сайті Донецького фізико-технічного інституту НАН України наведенні не тільки фотографії зовнішнього виду та ще і детальні схеми конструкцій. Загалом розробка кріостатів з можливістю обертання тримача значно розширило можливості по дослідженню властивостей зразка в ідентичному процесі одного експерименту. Але ж цього замало. Як і в попередньо наведених розробках на зовнішньому кожусі вдається розмістити всього 2-3 фільтри, та і ті тільки теплі. 3. Малогабаритні кріостати та установки з так званої технології CryogenFree (сухих, без зріджених кріоагентів), створені на базі кріорефрижераторів замкнутого циклу (далі - КРЖ-ЗЦ). Тут слід особливо зазначити, що такі складні наукоємні роботи спромоглись освоїти лише декілька провідних фірм у світі, це переважно Oxfordlnstruments. Всі створені конструкції побудовані на основі КРЖ-ЗЦ, вбудованого в конструкцію кріостата та окремо розташованим компресором і блоком управління його. При всій різниці конструкції кріогенної частини всіх вище означених типів кріостатів у оптичному плані вони всі однакові. Зондуючий промінь подається на досліджуваний зразок фільтр/ фотоприймач крізь тепле вхідне вікно. Вікна виконуються знімними. Це, за рахунок послідовної зміни їх шляхом розбирання кріостата та ще і розробка кріостатів з можливістю обертання тримача зі зразком, розширює діапазон частот зондуючого променя. Слід особливо відмітити визначальне значення саме методики та техніки експерименту, які гарантують достовірність результатів вимірювань. Це набуває особливого значення при порівнянні результатів експериментів, отриманих навіть одним дослідником в декількох послідовних експериментах на одному і тому ж зразку та і обладнанні. А вже порівняння 1 UA 84158 U 5 10 15 20 25 30 35 40 45 50 55 60 результатів вимірювань, отриманих різними дослідниками та на досить різному обладнанню, стає надто складною проблемою. Тут доцільно означити ті з проблем, які мають значення в сенсі пропонованої конструкції кріостата. Ці проблеми створюються тим, що по перше, температура зразка - фільтра (кварц, кераміки та інші переважно неметалеві матеріали) у послідовних експериментах у всьому інтервалі фактично ідентифікується посередньо по вимірюваній температурі його тримача. По друге, це оптичні характеристики вікон-фільтрів, крізь які зондуючий промінь подається на досліджуваний зразок. При прецизійних вимірюваннях не менш важливою стає проблема запобігання зайвої "засвітки" фотоприймача та фільтра променем від оточуючих елементів конструкції. В експериментах такого рівня важливішою стає ще проблема забезпечення високого чистого вакууму безпосередньо в зоні зразка, вхідних вікон та фільтрів, що унеможливить випадіння кріоосадів на їх поверхні. В плані вирішення вище означених проблем, особливо зважаючи на вимоги до отримання результатів, які гарантують надійну достовірність результатів вимірювань метрологічного рівня, провідні інститути і фірми призначають особливу увагу саме удосконаленню методики та техніки експерименту та створенню відповідного обладнання. Згідно з означеним, доцільно проаналізувати визначні переваги та недоліки вже вище згаданих розробок, які слід розглядати як аналоги пропонованої конструкції кріостата. Як перший аналог доцільно проаналізувати вище означені розробки малогабаритних кріостатів з захолодженням кріоагентом, що подається з зовні, оснащених декількома теплими вхідними вікнами - фільтрами на зовнішньому кожусі та механізмом обертання тримача зі зразком. Аналогічних розробок кріостатів, представлених на сайтах закордонних фірм багато, та там представлені тільки фотографії зовнішнього виду їх. Це не дозволяє проводити детальний аналіз їх. Тому за аналог прийнята розробка, що представлена в авторському свідоцтві № 1286870, 01.10.1986 р. «Кріостат» Демішев А.Г. та інші. Відповідно, серед розробок на сайті вже вище згаданого Донецького фізико-технічного інституту НАН України у розділі "Комплект кріогенного устаткування для дослідження оптичних властивостей матеріалів. Шифр "КРЮОПТІКА" в проспекті "малогабаритні кріостати серії «КПО», наведена не тільки фотографія зовнішнього виду та ще і детальна схема конструкції кріостатів, створених та впроваджених по цій розробці. Кріостати серії КПО призначені для виміру коефіцієнта перепуску і дзеркального відображення оптичних зразків (дзеркал) при трьох фіксованих кутах падіння зондуючого променя. Тримач зразка з вбудованим теплообмінником розташований у вакуумі і забезпечений механізмом обертання. Холодоагент у теплообмінник системи регулювання температури подається по переливному сифону шляхом прокачування вакуумним насосом або продувкою за рахунок надлишкового тиску, створюваного в транспортній посудині Дьюара. На лінії подачі холодоагенту розташований вбудований вугільний кріосорбційний насос. Зміна зразків проводиться шляхом розбирання кріостата. Залежно від способу захолодження тримача зразка створено два варіанти:кріостат КПО-Т, в якому термостатування тримача зразка в інтервалі відповідно 3,5-300К або 10-300К здійснюється продувкою холодоагенту необхідної температури та кріостат КПО-Х, в якому термостатування тримача зразка в інтервалі відповідно 65-300К або 85-300К здійснюється за допомогою гнучких холодопроводів, сполучених з теплообмінником системи регулювання температури. Як вже відмічено, цим кріостатам притаманна загальна обмеженість функціональних можливостей. Оптичні властивості зразка в процесі одного експерименту можливо дослідити в порівняно вузькому діапазоні, бо на зовнішньому кожусі вдається розмістити всього 2-3 вікна-фільтри, та і ті тільки теплі. Тож цього замало. За найближчий аналог пропонованого кріостата доцільно вибрати розробку, реалізовану та представлену серед розробок на сайті вже вище згаданого Донецького фізико-технічного інституту НАН України у розділі "Комплект кріогенного обладнання для дослідження фоточутливих матеріалів, фотоприймачів і фотоприймальних пристроїв, шифр "КРІОПРИЙМАЧ". У проспекті "Кріостат для дослідження фоточутливих матеріалів, фотоприймачіві фотоприймальних пристроїв. КРІОСТАТ ФПУ" наведені не тільки фотографія зовнішнього виду та ще і детальна схема конструкції кріостату, створеного по цій розробці. Кріостат ФПУ призначений для вирішення завдань дослідження характеристик фоточутливих матеріалів, фотоприймачів і фотоприймальних пристроїв в діапазоні температур 10-300К у видимій і інфрачервоній області спектра випромінювань. Тримач ФПУ, виконаний у вигляді холодопроводу, розташовано у вакуумі безпосередньо на теплообміннику системи регулювання температури. Холодоагент у теплообмінник, оснащений вбудованим нагрівачем, подається по переливному сифону шляхом прокачування вакуумним насосом або продувкою за рахунок надлишкового тиску, створюваного в транспортній судині Дьюара. Для забезпечення можливості проведення вимірювань у широкому спектральному діапазоні в умовах одного експерименту кріостат обладнаний двома фільтрами. Перший-вхідне-тепле вікно. Другий 2 UA 84158 U 5 10 15 20 25 30 35 40 45 50 55 60 холодний - один з комплекту проміжних фільтрів. Проміжні фільтри, різні по діапазону перепуску, розташовані в спеціальній касеті, що обертається, завдяки чому вони можуть змінюватися безпосередньо в процесі експерименту. Одночасно, в процесі експерименту, температура цих фільтрів також може регулюватися в діапазоні 30-300К. Високий вакуум в системі, що запобігає випадінню кріоосадів на поверхнях зразка, вікна і фільтрів в процесі експерименту, забезпечується завдяки вбудованого вугільного кріосорбційного насоса, охолодженого до гелієвої температури. Зміна зразка та і вхідного вікна здійснюється шляхом розбирання кріостата. При всіх достоїнствах цієї конструкції слід відзначити і її недоліки. По перше, внаслідок того, що тримач ФПУ не захищений від теплоприпливу з оточуючого теплого екрану та касети з фільтрами, та ще і термостатування проводиться за допомогою холодопроводу, приєднаного до теплообмінника системи регулювання температури, тож температура його не досягає рівня нижче 10К. По друге, внаслідок того, що касета з фільтрами термостатується за допомогою холодопроводу, приєднаного до теплообмінника системи регулювання її температури, тож температура її не досягає рівня нижче 30К. Все ж аналізований кріостат був створений і цілком відповідав вимогам дослідників і виробників на попередньому етапі розвитку. Та на сучасному рівні розвитку галузі цього вже замало. З урахуванням наведеного в основу корисної моделі поставлена задача створення конструкції кріостата, призначеного для вирішення всього комплексу завдань атестації, на метрологічному рівні, характеристик фільтрів та надчутливих фотоприймачів з надвеликою роздільною здатністю в діапазоні температур 2,5-300К у видимій і інфрачервоній області спектра випромінювань. Схема конструкції кріостата Кріо-Ф-ФП представлена на кресленні. В загальному сенсі це малогабаритний кріостат з регульованою температурою з тримачем фотоприймача і касетою, що обертається, з фільтрами, змінним теплим вхідним вікном та системою екранів, зібраний в герметичному кожусі. Тримач поз. 1 з фотоприймачем поз. 2, розташований у вакуумі, виконано з вбудованим пасивним /не регульованим /теплообмінником. Холодоагент у оснащений вбудованим нагрівачем теплообмінник поз. 21 системи регулювання температури фотоприймача подається по каналу поз. 14, що відокремлюється від спільного каналу поз. 19 подачі холодоагенту. Тримач з фотоприймачем оточений рознімним екраном поз. 23. Цей екран термостатується зворотнім потоком холодоагенту, що подається з виходу теплообмінника тримача фотоприймача практично при його температурі за допомогою пасивного (не регульованого) теплообмінника поз. 22. Після теплообмінника поз. 22 зворотній потік газу виводиться зовні по каналу поз. 20. Для забезпечення можливості проведення вимірювань у всьому спектральному діапазоні в умовах одного експерименту кріостат обладнаний двома фільтрами. Перший - поз. 4-вхідний - теплий. Другий -поз. 3 - холодний - один з комплекту проміжних фільтрів. Проміжні фільтри, різні по діапазону перепуску, розташовані в касеті, що обертається, поз. 6, завдяки чому вони можуть змінюватися безпосередньо в процесі експерименту. Касета розташована на пасивному (не регульованому) теплообміннику поз. 5, який одночасно виконує функції термостатування її температури та механічного кріплення з можливістю обертання. Холодоагент необхідної температури у теплообмінник поз. 5 касети з фільтрами подається по каналу поз. 7 з виходу теплообмінника поз. 10 системи регулювання його температури, оснащеного вбудованим нагрівачем. Холодоагент в теплообмінник поз. 10 подається по каналу поз. 13, що відокремлюється від спільного каналу подачі холодоагенту поз. 19. Касета з фільтрами оточена рознімним екраном поз. 24, термостатованим при тій же температурі за допомогою спільного теплообмінника поз. 5. В свою чергу цей екран оточений рознімним екраном поз. 25, який термостатується практично при температурі касети за допомогою пасивного теплообмінника поз. 9 зворотнім потоком холодоагенту, подаваємого з виходу теплообмінника поз. 5 системи регулювання температури касети. Після теплообмінника поз. 9 зворотній потік газу виводиться зовні по каналу поз. 17. Обертання касети з змінними фільтрами здійснюється за допомогою механізму обертання поз. 12 з ведучим органом (коромислом) поз. 8. Не бажаний теплоприплив до касети з ведучого органу знімається за допомогою розташованого на екрані поз. 24 теплоз'ємника поз. 11, одночасно виконуючого і функцію механічного кріплення. Попереднє відкачування вакуумної порожнини кріостата, в процесі підготовки експерименту, проводиться через вузол поз. 16. В процесі експерименту високий вакуум в системі, що запобігає випадінню кріоосадів на поверхнях фотоприймача, вікна і фільтрів, а також проведення неодноразової очищення вакуумного об'єму. забезпечується завдяки вбудованого кріосорбційного насоса поз. 15, охолодженого спільним потоком до гелієвої температури. Зріджений холодоагент (гелій або азот) в дві незалежні системи регулювання температури подається по спільному каналу подачі поз. 19 по переливному 3 UA 84158 U 5 10 15 20 25 30 35 40 45 50 55 60 сифону шляхом прокачування вакуумним насосом або продувкою за рахунок надлишкового тиску, створюваного в транспортній судині Дьюара. Регулювання частин потоків по каналам поз. 13 та 14, відокремлюємих від спільного потоку поз. 19 та перших ступенів, що подаються на теплообмінники, відбувається за рахунок регулювання співвідношення опору їх вихідних каналів поз. 17 та 20. Вихідні частини каналів випуску обладнані нагрівачами поз. 18, що запобігає небажаного обмерзання та зволоження їх. Зміна вхідного вікна, фотоприймача та комплекту фільтрів здійснюється шляхом розгерметизації кріостата та зняття верхньої частини зовнішнього кожуху поз. 26 та верхніх частин рознімних екранів. У роботі на кріостаті по вирішенню всьому комплексу завдань атестації, в діапазоні температур 2,5-300К, у видимій і інфрачервоній області спектра випромінювань на метрологічному рівні характеристик фільтрів та надчутливих фотоприймачів з надвеликою роздільною здатністю передбачається два режими/варіанти, що проводяться наступним чином. 1. Атестація характеристик фільтрів. В цьому варіанті на кожусі, як вхідне вікна поз.4, встановлюється фільтр максимально можливого перепуску у діапазоні досліджуваного зондуючого променя. В касету встановлюються фільтри, характеристики яких планується атестувати. В тримач поз.1 встановлюється фотоприймач, який вже метрологічно атестований, або хоч маючий характеристики, прийнятні для запланованих цілей. Далі, в процесі експерименту, завдяки можливості зміни фільтрів шляхом обертання касети та незалежного регулювання температури фотоприймача та і фільтрів в інтервалі температур 2,5-300К, проводиться атестація характеристик фільтрів в усьому спектральному діапазоні зондуючого променя в інтервалі температур 2,5-300К. 2. Атестація характеристик надчутливих фотоприймачів з надвеликою роздільною здатністю. В цьому варіанті, аналогічно попередньому, як вхідне вікно встановлюється фільтр максимально можливого перепуску у діапазоні досліджуваного зондуючого променя. В касету встановлюються фільтри, характеристики яких вже метрологічно атестовані, або характеристики, прийнятні для запланованих цілей. При потребі в одній з чарунок касети може бути встановлена звичайна діафрагма без фільтра. В тримач поз.1 встановлюється фотоприймач, який підлягає атестації. Далі, в процесі експерименту, завдяки можливості незалежного регулювання температури фотоприймача та і фільтрів в інтервалі температур 2,5300К та зміни фільтрів шляхом обертання касети, проводиться атестація характеристик фотоприймача в усьому спектральному діапазоні зондуючого променя в інтервалі температур 2,5-300К. Доцільно особливо зазначити визначну обставину. Цілком природно, що суттєве розширення функціональних можливостей з одночасним підвищенням параметрів до прецизійного метрологічного рівня потребує цілком виправданого відповідного ускладнення конструкції пропонованого кріостата « Кріо-Ф-ФП» і техніки експерименту на ньому. В цьому сенсі:  по-перше, системи регулювання температури тримача з фотоприймачем і касети з фільтрами виконані цілком незалежними;  по-друге, безпосередньо системи регулювання температури виконані трисхідчастими. Перший ступінь - це теплообмінник з вбудованим нагрівачем, призначений для нагріву холодоагенту до заданої температури з стабільністю, що потребується. Другий ступінь - це пасивний теплообмінник, призначений безпосередньо для прецизійного термостатування фотоприймача або фільтра при заданій температурі та відсутністю градієнтів по ньому. Третій ступінь - це теж пасивний теплообмінник, призначений для підтримки захисного екрану при температурі, аналогічній температурі відповідного робочого органу;  відповідно означеному тримач з фотоприймачем оточений захисним екраном поз. 23, термостатованим зворотнім потоком холодоагенту практично при тій же температурі. Разом все гарантує достовірність ідентифікації температури фотоприймача по температурі його тримача та ще і виключає навіть можливість градієнтів по ньому;  система касети з фільтрами оснащена власним екраном з спільним пасивним теплообмінником другого ступеня та оточена ще додатковим захисним екраном поз. 23, термостатованим зворотнім потоком з власного теплообмінника за допомогою пасивного теплообмінника третього ступеня поз. 9 теж практично при тій же температурі. Таким чином гарантовано вирішені дві важливіші проблеми. По-перше, це точність фактично посередньо ідентифікованої температури фотоприймача по вимірюваній температурі його тримача та і фільтрів по температурі їх касети. Надійність ідентифікації гарантована тим, що вище означені оточуючі їх екрани мають аналогічну температуру, що виключає теплоприплив безпосередньо на фотоприймач та і фільтр, тож перегрів і навіть можливість градієнтів по ним. 4 UA 84158 U 5 10 15 20 25 30 По друге, завдяки тим же екранам, маючим аналогічну температуру, запобігається зайва «засвітка» фотоприймача і фільтрів променем від оточуючих елементів конструкції. Запропонована конструкція кріостата "Кріо-фільтр-фотоприймач "забезпечує вирішення всього комплексу завдань атестації, в діапазоні температур 2,5-300К у видимій і інфрачервоній області спектра випромінювань на метрологічному рівні характеристик фільтрів та надчутливих фотоприймачів з надвеликою роздільною здатністю. Це все, з великою достовірністю, дозволяє визначити найбільш ефективне співвідношення температур та характеристик фільтра і фотоприймача та імітувати реальну роботу їх в штатному режимі. Основні рішення по конструкції кріостата, застосованим матеріалам, комплектуючого обладнання та технології виготовлення, базуються на реальних розробках і виробничих досягненнях провідних фірм: Джерела інформації: 1. В галузі фізики і техніки низьких температур, викладених в роботах - «Довідник по фізикотехнічним основам кріогеніки" під редакцією проф. Малкова М.П., Вища школа, Москва, 1985 р., "Тепломасообмін в низькотемпературних конструкціях». М.Г. Каганер, Енергія, Москва, 1979 р., "Теплопередача при низьких температурах". Під ред. У. Фроста / переклад з англійської / Світ, Москва, 1977 р.; 2. В частині безпосередньо конструкції кріостата - на основі незліченної кількості публікацій та розробок, представлених на сайтах вже згаданих провідних фірм, переважно Oxfordlnstruments тa SHI Cryogenics (США-Японія) та в Україні на сайті Донецького фізикотехнічного інституту НАН України в галузі кріостатів; 3. Виготовлення кріостата передбачається з використанням відомих і масово виготовляємих в Україні та за кордоном матеріалів; 4. В частині технології виготовлення - на основі технології, що успішно реалізується на провідних підприємствах в області кріогенного вакуумного виробництва в Україні та за кордоном. Це виробництва Донецького фізико-технічного інституту, Інституту фізики (м. Київ), Фізико-технічного інституту низьких температур (м. Харків) НАН Україні. З безлічі відомих закордонних фірм слід зазначити вже згадані Oxfordlnstruments. Advanced Research Systems, Inc., відомі провідні підприємства в Росії, широко представлені на ринку. В підсумку цілком підставно зазначити, що основні рішення по конструкції кріостата, застосованим матеріалам, комплектуючого обладнання та технології виготовлення базуються на вже здійснених розробках і виробничих можливостях провідних фірм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Кріостат, що містить фотоприймач з регульованою температурою і обертаючою касетою зі змінними фільтрами, вхідне вікно та систему екранів, зібрані в герметичному кожусі, який відрізняється тим, що система регулювання температури фотоприймача і обертаюча касета з фільтрами виконані трисхідчастими та цілком незалежними, в яких перші ступені з вбудованим нагрівачем виконані з можливістю нагріву холодоагенту до потрібної температури та стабілізації її з заданою точністю, другі - пасивні теплообмінники, виконані з можливістю прецизійного термостатування зразка та фільтра при заданій температурі, треті ступені - пасивні теплообмінники, виконані з можливістю підтримки оточуючих захисних екранів відповідної системи фотоприймача та касети з фільтрами при аналогічній температурі. 5 UA 84158 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F25B 29/00

Мітки: кріо-фільтр-фотоприймач, кріостат
