Спосіб масової утилізації патронів і пристрій для його здійснення

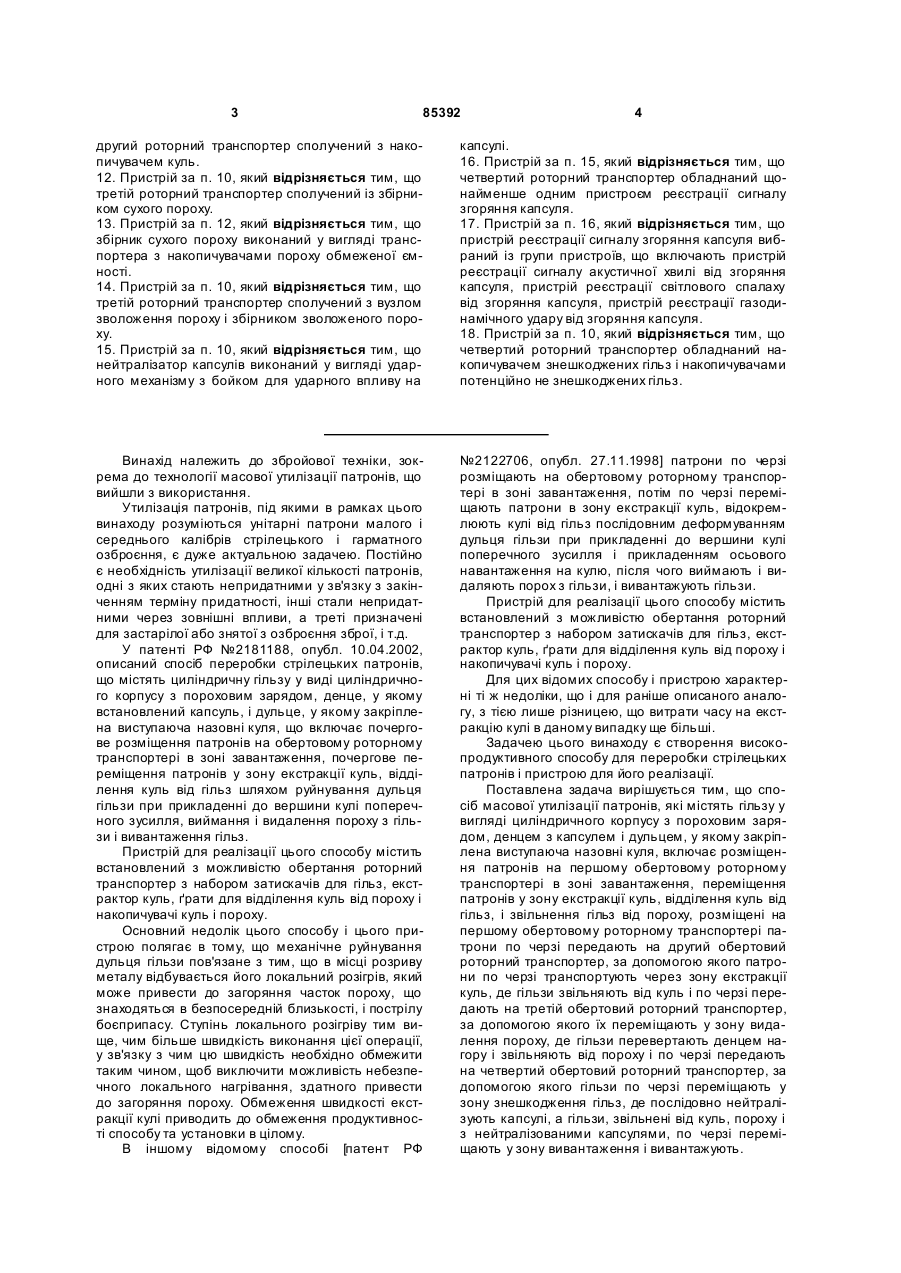

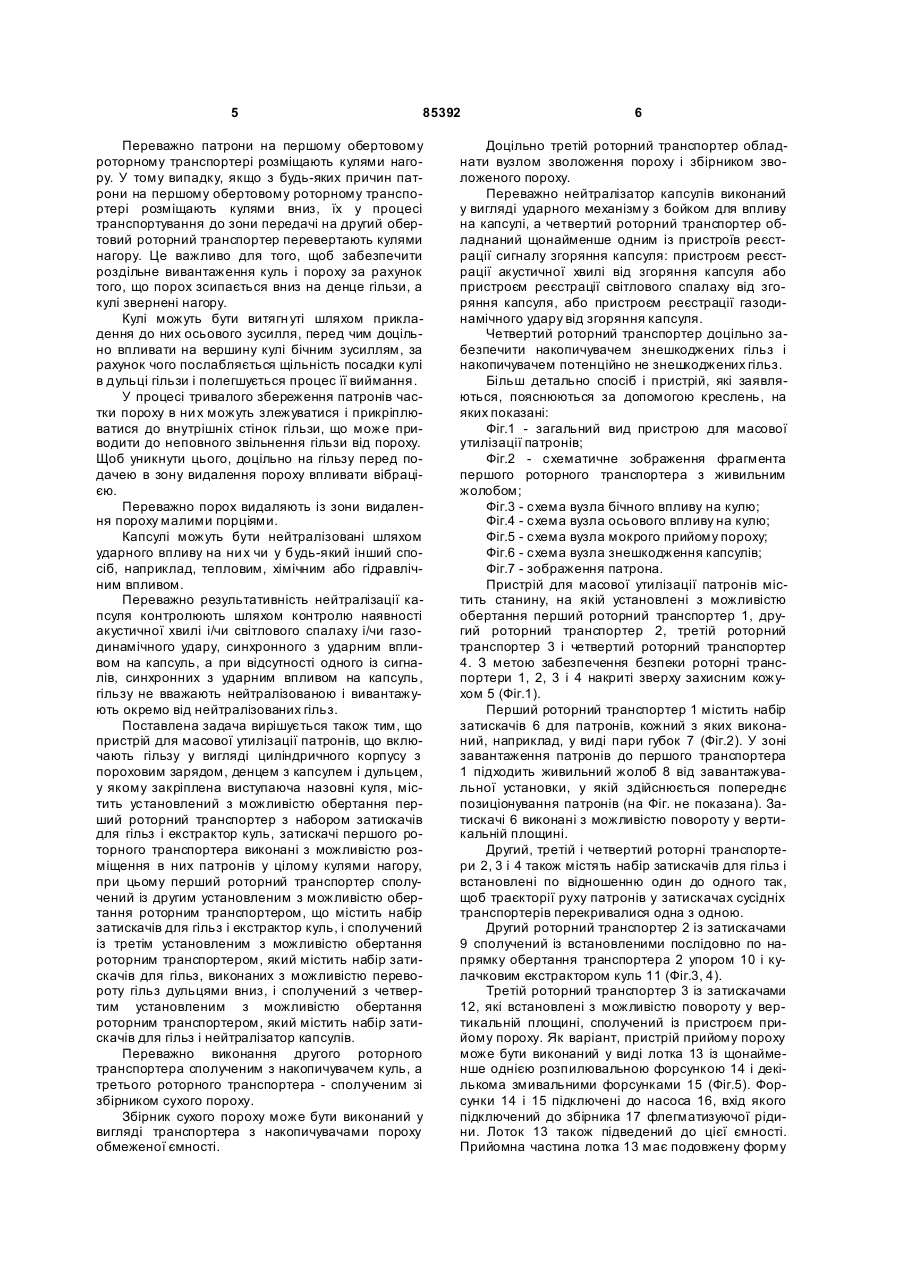

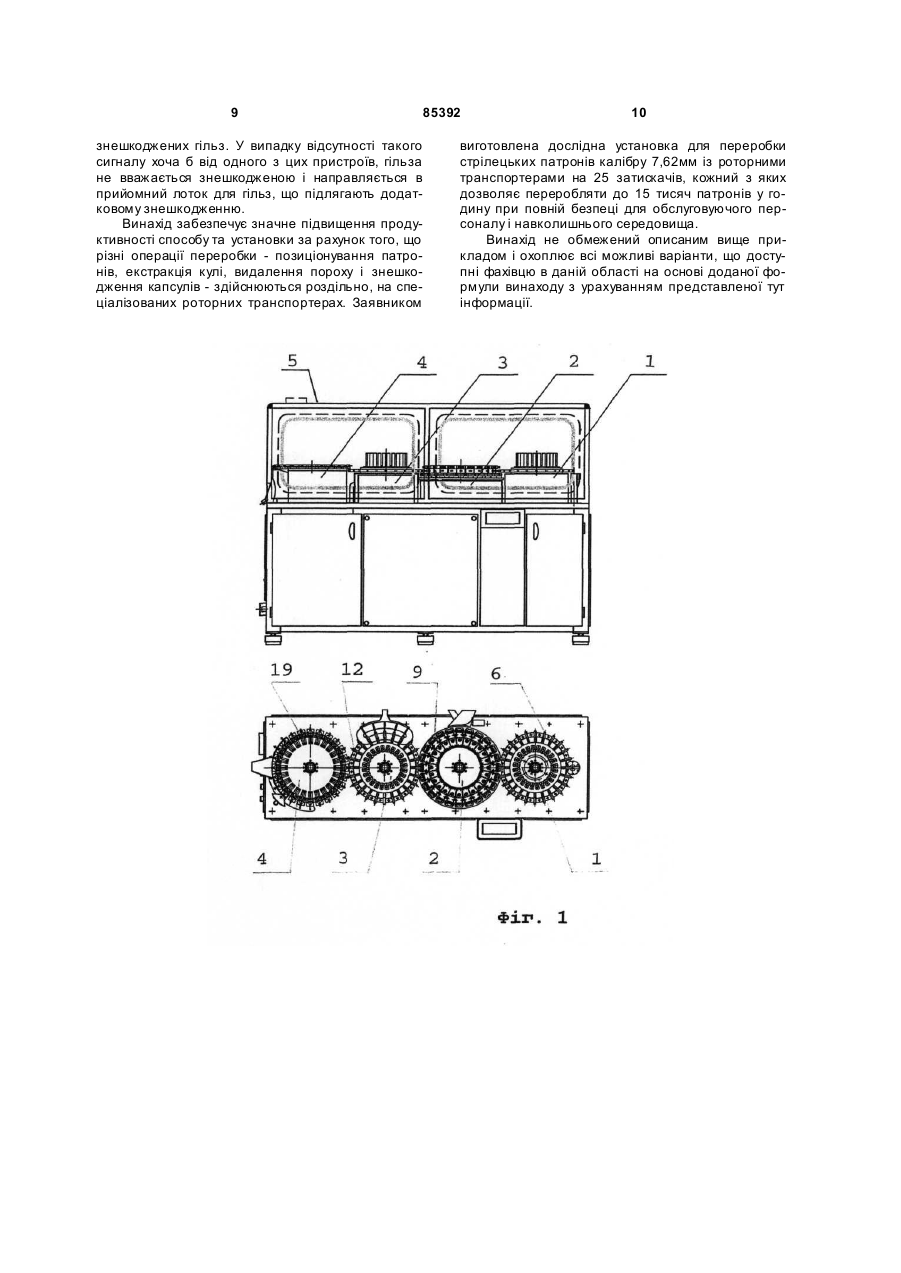

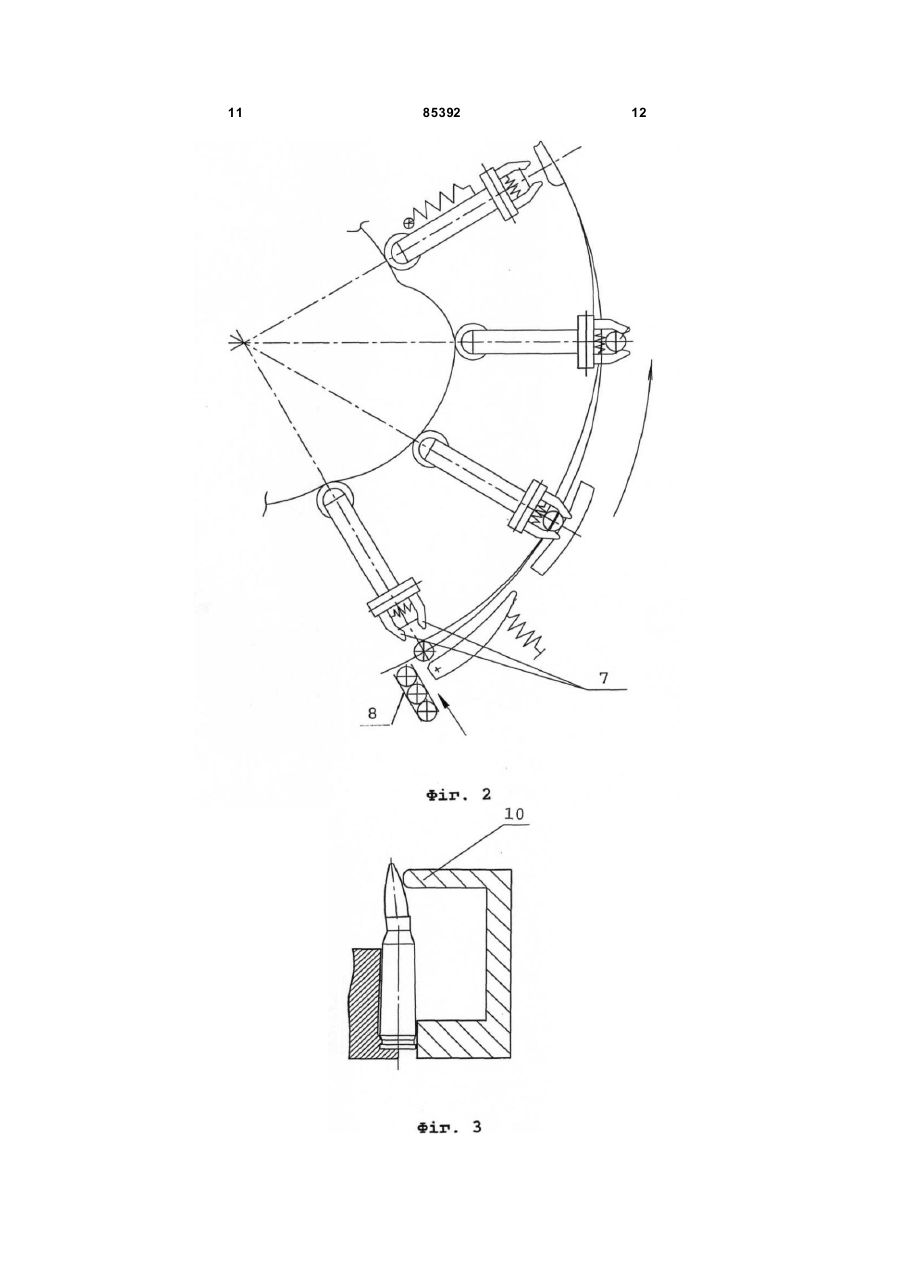

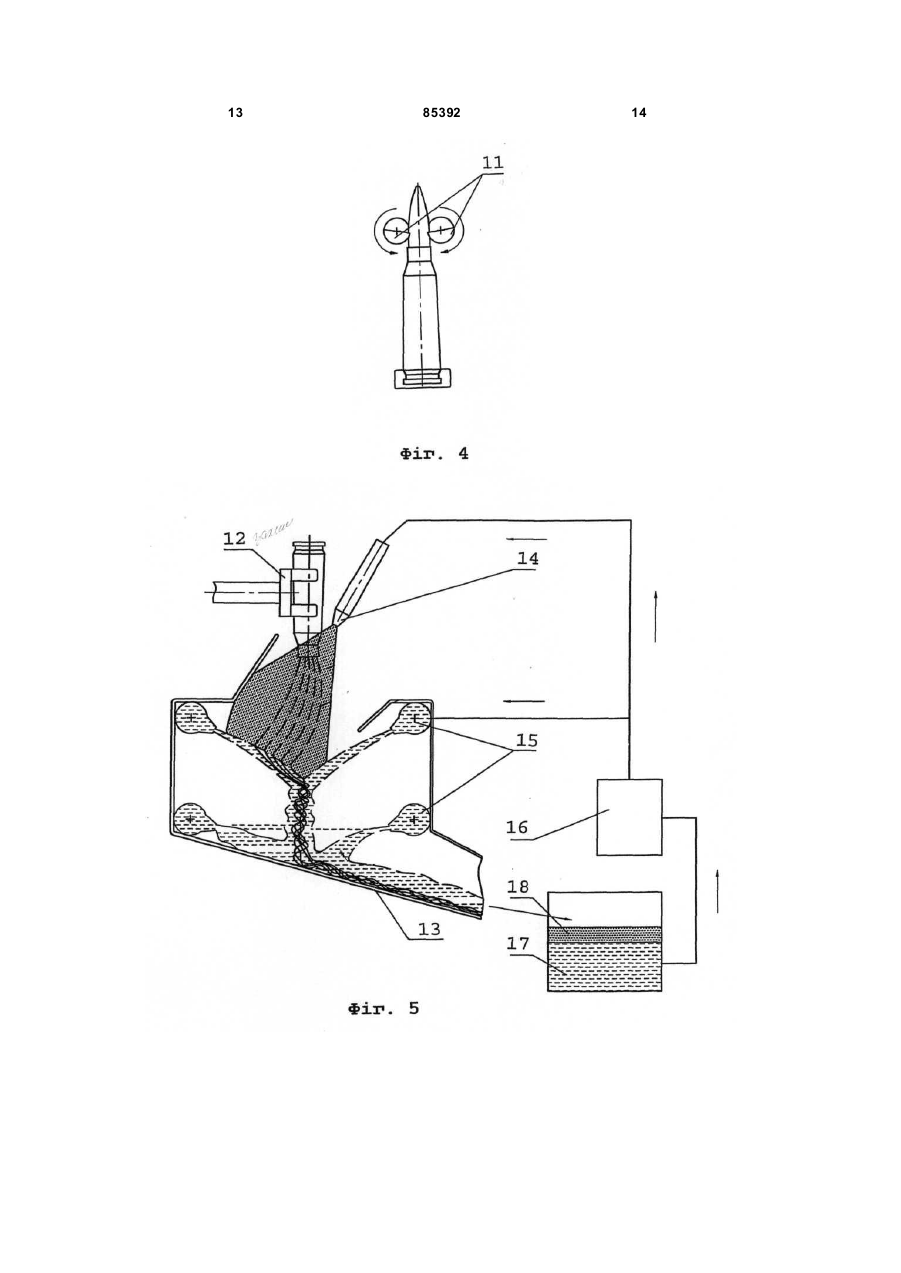

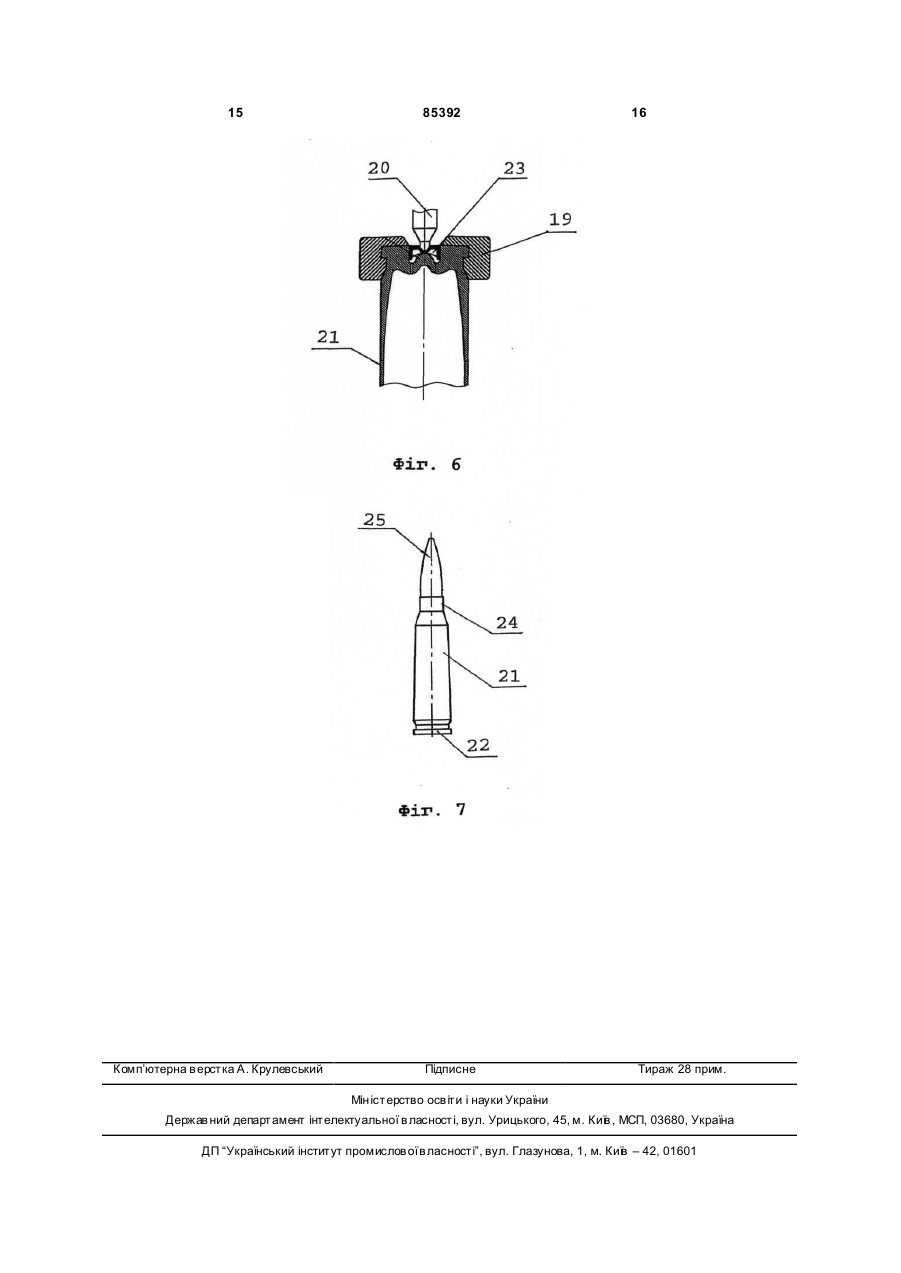

1. Спосіб масової утилізації патронів, які містять гільзу у вигляді циліндричного корпусу з пороховим зарядом, денцем з капсулем і дульцем, у якому закріплена виступаюча назовні куля, що включає розміщення патронів на першому обертовому роторному транспортері в зоні завантаження, переміщення патронів у зону екстракції куль, відділення куль від гільз і звільнення гільз від пороху, який відрізняється тим, що розміщені на першому обертовому роторному транспортері патрони по черзі передають на другий обертовий роторний транспортер, за допомогою якого патрони по черзі транспортують через зону екстракції куль, де гільзи звільняють від куль, і по черзі передають на третій обертовий роторний транспортер, за допомогою якого їх переміщують у зону видалення пороху, де гільзи перевертають денцем догори і звільняють від пороху, після чого по черзі передають на четвертий обертовий роторний транспортер, за допомогою якого гільзи по черзі переміщують у зону знешкодження гільз, де послідовно нейтралізують капсулі, а гільзи, звільнені від куль, пороху і з нейтралізованими капсулями по черзі переміщують у зону 2. Спосіб за п. вивантажують. вивантаження і1, який відрізняється тим, що патрони на першому обертовому роторному транспортері розміщують кулями догори. 3. Спосіб за п. 1, який відрізняється тим, що патрони на першому обертовому роторному транспортері розміщують кулями вниз і в процесі транспо 2 (19) 1 3 85392 4 другий роторний транспортер сполучений з накопичувачем куль. 12. Пристрій за п. 10, який відрізняється тим, що третій роторний транспортер сполучений із збірником сухого пороху. 13. Пристрій за п. 12, який відрізняється тим, що збірник сухого пороху виконаний у вигляді транспортера з накопичувачами пороху обмеженої ємності. 14. Пристрій за п. 10, який відрізняється тим, що третій роторний транспортер сполучений з вузлом зволоження пороху і збірником зволоженого пороху. 15. Пристрій за п. 10, який відрізняється тим, що нейтралізатор капсулів виконаний у вигляді ударного механізму з бойком для ударного впливу на капсулі. 16. Пристрій за п. 15, який відрізняється тим, що четвертий роторний транспортер обладнаний щонайменше одним пристроєм реєстрації сигналу згоряння капсуля. 17. Пристрій за п. 16, який відрізняється тим, що пристрій реєстрації сигналу згоряння капсуля вибраний із групи пристроїв, що включають пристрій реєстрації сигналу акустичної хвилі від згоряння капсуля, пристрій реєстрації світлового спалаху від згоряння капсуля, пристрій реєстрації газодинамічного удару від згоряння капсуля. 18. Пристрій за п. 10, який відрізняється тим, що четвертий роторний транспортер обладнаний накопичувачем знешкоджених гільз і накопичувачами потенційно не знешкоджених гільз. Винахід належить до збройової техніки, зокрема до технології масової утилізації патронів, що вийшли з використання. Утилізація патронів, під якими в рамках цього винаходу розуміються унітарні патрони малого і середнього калібрів стрілецького і гарматного озброєння, є дуже актуальною задачею. Постійно є необхідність утилізації великої кількості патронів, одні з яких стають непридатними у зв'язку з закінченням терміну придатності, інші стали непридатними через зовнішні впливи, а треті призначені для застарілої або знятої з озброєння зброї, і т.д. У патенті РФ №2181188, опубл. 10.04.2002, описаний спосіб переробки стрілецьких патронів, що містять циліндричну гільзу у виді циліндричного корпусу з пороховим зарядом, денце, у якому встановлений капсуль, і дульце, у якому закріплена виступаюча назовні куля, що включає почергове розміщення патронів на обертовому роторному транспортері в зоні завантаження, почергове переміщення патронів у зону екстракції куль, відділення куль від гільз шляхом руйнування дульця гільзи при прикладенні до вершини кулі поперечного зусилля, виймання і видалення пороху з гільзи і вивантаження гільз. Пристрій для реалізації цього способу містить встановлений з можливістю обертання роторний транспортер з набором затискачів для гільз, екстрактор куль, ґрати для відділення куль від пороху і накопичувачі куль і пороху. Основний недолік цього способу і цього пристрою полягає в тому, що механічне руйнування дульця гільзи пов'язане з тим, що в місці розриву металу відбувається його локальний розігрів, який може привести до загоряння часток пороху, що знаходяться в безпосередній близькості, і пострілу боєприпасу. Ступінь локального розігріву тим вище, чим більше швидкість виконання цієї операції, у зв'язку з чим цю швидкість необхідно обмежити таким чином, щоб виключити можливість небезпечного локального нагрівання, здатного привести до загоряння пороху. Обмеження швидкості екстракції кулі приводить до обмеження продуктивності способу та установки в цілому. В іншому відомому способі [патент РФ №2122706, опубл. 27.11.1998] патрони по черзі розміщають на обертовому роторному транспортері в зоні завантаження, потім по черзі переміщають патрони в зону екстракції куль, відокремлюють кулі від гільз послідовним деформуванням дульця гільзи при прикладенні до вершини кулі поперечного зусилля і прикладенням осьового навантаження на кулю, після чого виймають і видаляють порох з гільзи, і вивантажують гільзи. Пристрій для реалізації цього способу містить встановлений з можливістю обертання роторний транспортер з набором затискачів для гільз, екстрактор куль, ґрати для відділення куль від пороху і накопичувачі куль і пороху. Для цих відомих способу і пристрою характерні ті ж недоліки, що і для раніше описаного аналогу, з тією лише різницею, що витрати часу на екстракцію кулі в даному випадку ще більші. Задачею цього винаходу є створення високопродуктивного способу для переробки стрілецьких патронів і пристрою для його реалізації. Поставлена задача вирішується тим, що спосіб масової утилізації патронів, які містять гільзу у вигляді циліндричного корпусу з пороховим зарядом, денцем з капсулем і дульцем, у якому закріплена виступаюча назовні куля, включає розміщення патронів на першому обертовому роторному транспортері в зоні завантаження, переміщення патронів у зону екстракції куль, відділення куль від гільз, і звільнення гільз від пороху, розміщені на першому обертовому роторному транспортері патрони по черзі передають на другий обертовий роторний транспортер, за допомогою якого патрони по черзі транспортують через зону екстракції куль, де гільзи звільняють від куль і по черзі передають на третій обертовий роторний транспортер, за допомогою якого їх переміщають у зону видалення пороху, де гільзи перевертають денцем нагору і звільняють від пороху і по черзі передають на четвертий обертовий роторний транспортер, за допомогою якого гільзи по черзі переміщають у зону знешкодження гільз, де послідовно нейтралізують капсулі, а гільзи, звільнені від куль, пороху і з нейтралізованими капсулями, по черзі переміщають у зону вивантаження і вивантажують. 5 85392 Переважно патрони на першому обертовому роторному транспортері розміщають кулями нагору. У тому випадку, якщо з будь-яких причин патрони на першому обертовому роторному транспортері розміщають кулями вниз, їх у процесі транспортування до зони передачі на другий обертовий роторний транспортер перевертають кулями нагору. Це важливо для того, щоб забезпечити роздільне вивантаження куль і пороху за рахунок того, що порох зсипається вниз на денце гільзи, а кулі звернені нагору. Кулі можуть бути витягн уті шляхом прикладення до них осьового зусилля, перед чим доцільно впливати на вершину кулі бічним зусиллям, за рахунок чого послабляється щільність посадки кулі в дульці гільзи і полегшується процес її виймання. У процесі тривалого збереження патронів частки пороху в ни х можуть злежуватися і прикріплюватися до внутрішніх стінок гільзи, що може приводити до неповного звільнення гільзи від пороху. Щоб уникнути цього, доцільно на гільзу перед подачею в зону видалення пороху впливати вібрацією. Переважно порох видаляють із зони видалення пороху малими порціями. Капсулі можуть бути нейтралізовані шляхом ударного впливу на ни х чи у будь-який інший спосіб, наприклад, тепловим, хімічним або гідравлічним впливом. Переважно результативність нейтралізації капсуля контролюють шляхом контролю наявності акустичної хвилі і/чи світлового спалаху і/чи газодинамічного удару, синхронного з ударним впливом на капсуль, а при відсутності одного із сигналів, синхронних з ударним впливом на капсуль, гільзу не вважають нейтралізованою і вивантажують окремо від нейтралізованих гільз. Поставлена задача вирішується також тим, що пристрій для масової утилізації патронів, що включають гільзу у вигляді циліндричного корпусу з пороховим зарядом, денцем з капсулем і дульцем, у якому закріплена виступаюча назовні куля, містить установлений з можливістю обертання перший роторний транспортер з набором затискачів для гільз і екстрактор куль, затискачі першого роторного транспортера виконані з можливістю розміщення в них патронів у цілому кулями нагору, при цьому перший роторний транспортер сполучений із другим установленим з можливістю обертання роторним транспортером, що містить набір затискачів для гільз і екстрактор куль, і сполучений із третім установленим з можливістю обертання роторним транспортером, який містить набір затискачів для гільз, виконаних з можливістю перевороту гільз дульцями вниз, і сполучений з четвертим установленим з можливістю обертання роторним транспортером, який містить набір затискачів для гільз і нейтралізатор капсулів. Переважно виконання другого роторного транспортера сполученим з накопичувачем куль, а третього роторного транспортера - сполученим зі збірником сухого пороху. Збірник сухого пороху може бути виконаний у вигляді транспортера з накопичувачами пороху обмеженої ємності. 6 Доцільно третій роторний транспортер обладнати вузлом зволоження пороху і збірником зволоженого пороху. Переважно нейтралізатор капсулів виконаний у вигляді ударного механізму з бойком для впливу на капсулі, а четвертий роторний транспортер обладнаний щонайменше одним із пристроїв реєстрації сигналу згоряння капсуля: пристроєм реєстрації акустичної хвилі від згоряння капсуля або пристроєм реєстрації світлового спалаху від згоряння капсуля, або пристроєм реєстрації газодинамічного удару від згоряння капсуля. Четвертий роторний транспортер доцільно забезпечити накопичувачем знешкоджених гільз і накопичувачем потенційно не знешкоджених гільз. Більш детально спосіб і пристрій, які заявляються, пояснюються за допомогою креслень, на яких показані: Фіг.1 - загальний вид пристрою для масової утилізації патронів; Фіг.2 - схематичне зображення фрагмента першого роторного транспортера з живильним жолобом; Фіг.3 - схема вузла бічного впливу на кулю; Фіг.4 - схема вузла осьового впливу на кулю; Фіг.5 - схема вузла мокрого прийому пороху; Фіг.6 - схема вузла знешкодження капсулів; Фіг.7 - зображення патрона. Пристрій для масової утилізації патронів містить станину, на якій установлені з можливістю обертання перший роторний транспортер 1, другий роторний транспортер 2, третій роторний транспортер 3 і четвертий роторний транспортер 4. З метою забезпечення безпеки роторні транспортери 1, 2, 3 і 4 накриті зверху захисним кожухом 5 (Фіг.1). Перший роторний транспортер 1 містить набір затискачів 6 для патронів, кожний з яких виконаний, наприклад, у виді пари губок 7 (Фіг.2). У зоні завантаження патронів до першого транспортера 1 підходить живильний жолоб 8 від завантажувальної установки, у якій здійснюється попереднє позиціонування патронів (на Фіг. не показана). Затискачі 6 виконані з можливістю повороту у вертикальній площині. Другий, третій і четвертий роторні транспортери 2, 3 і 4 також містять набір затискачів для гільз і встановлені по відношенню один до одного так, щоб траєкторії руху патронів у затискачах сусідніх транспортерів перекривалися одна з одною. Другий роторний транспортер 2 із затискачами 9 сполучений із встановленими послідовно по напрямку обертання транспортера 2 упором 10 і кулачковим екстрактором куль 11 (Фіг.3, 4). Третій роторний транспортер 3 із затискачами 12, які встановлені з можливістю повороту у вертикальній площині, сполучений із пристроєм прийому пороху. Як варіант, пристрій прийому пороху може бути виконаний у виді лотка 13 із щонайменше однією розпилювальною форсункою 14 і декількома змивальними форсунками 15 (Фіг.5). Форсунки 14 і 15 підключені до насоса 16, вхід якого підключений до збірника 17 флегматизуючої рідини. Лоток 13 також підведений до цієї ємності. Прийомна частина лотка 13 має подовжену форму 7 85392 і проходить по дузі під роторним транспортером 3 так, що в положенні висипання пороху над прийомною частиною лотка 13 може знаходитися відразу кілька гільз. Для забезпечення надійного та однакового процесу звільнення гільз від пороху, їх на будь-якому попередньому етапі піддають впливу вібрації, що сприяє дробленню гранул злежалого пороху і відділення часток пороху від стінок гільз. Джерелом вібрації можуть бути будь-які відомі пристрої, зв'язані з затискачами 6, 9 або 12, або роторними транспортерами 1, 2 або 3. Ємність 17 обладнана фільтром 18 для відділення флегматизованого пороху. В іншому варіанті пристрій прийому пороху може бути виконаний у виді лотка, під яким встановлений транспортер з невеликими ємностями, що дискретно рухається. Четвертий роторний транспортер із затискачами 19 включає нейтралізатор капсулів у виді бойка 20 (Фіг.6), приладами акустичного, оптичного контролю і датчиком ударної хвилі, а також приймальними лотками для знешкоджених і не знешкоджених гільз (не показані). Кожен патрон має гільзу 21 з денцем 22, у якому встановлений капсуль 23 (Фіг.7). Корпус гільзи має в цілому циліндричну форму з дульцем 24, у якому закріплений хвостовик кулі 25, вершина якої виступає за межі гільзи. У корпусі гільзи знаходиться пороховий заряд. Працює пристрій у такий спосіб. Попередньо патрони позиціонують за допомогою зовнішньої завантажувальної установки так, щоб вони надходили по живильному жолобі 8 у напрямку до першого роторного транспортера кулями нагору (Фіг.2). У зоні завантаження з живильного жолоба 8 патрони по черзі входять у затискачі 6 першого роторного транспортера, на якому в процесі переміщення патронів до зони сполучення першого 1 і другого 2 роторних транспортерів здійснюється контроль положення патронів за допомогою будь-яких відомих придатних для цього засобів. У випадку виявлення патрона, розташованого кулею вниз, затискач 6 по команді пристрою контролю перевертає такий патрон кулею нагору. У результаті до зони сполучення першого 1 і другого 2 роторних транспортерів підходять патрони, орієнтовані строго кулями вгору. У зоні сполучення першого 1 і другого 2 роторних транспортерів затискачі 6 першого роторного транспортера по черзі передають патрони в затискачі 9 другого роторного транспортера і повертаються у вихідну позицію для прийому нових патронів з живильного жолоба 8. У цей же час патрони, що знаходяться в затискачах другого 2 роторного транспортера, по черзі підводяться спочатку до упора 10, що впливає на вершину кулі бічним зусиллям, зміщає її вершину від осі гільзи і послабляє тим самим щільність посадки хвостовика кулі в дульці гільзи, а потім до кулачкового екстрактора куль, що своїми кулачками захоплює кулі, впливає на них осьовим зусиллям, витягає з гільз і направляє в приймач для куль (Фіг.3 і Фіг.4). Після цього гільзи, вільні від куль, але з пороховим зарядом усередині, переміщаються в зону сполучення другого 2 і третього 3 роторних транспортерів. У цій зоні затискачі 9 другого роторного транспортера 8 по черзі передають гільзи з порохом у затискачі 12 третього роторного транспортера і повертаються у вихідну позицію для прийому нових патронів із затискачів 2 першого роторного транспортера 1. У цей же час гільзи з порохом, що знаходяться в затискачах 9 другого роторного транспортера 2, по черзі підводяться до зони вивантаження пороху, де затискачі 9 перевертають гільзи дульцем вниз і порох висипається в прийомну частину лотка 13 (Фіг.5). Переміщення гільз на роторному транспортері 2 і моменти їх перекидання синхронізовані так, щоб частки пороху не почали висипатися з гільз до того, як під гільзою не з'явиться прийомна частина лотка 13, і не продовжували висипатися після того, як гільза пройде прийомну частину лотка 13. Потік сухого пороху, що висипається з гільз, зрошується розпиленою флегматизуючою рідиною, яка подається розпилюючою форсункою 14, що сприяє обпаданню часток пороху в лоток 13 і попереджає утворення вибухонебезпечної порохоповітряної суміші. Нижче розпилюючої форсунки 14 установлені змивні форсунки, через які на лоток 13 подаються струмені флегматизуючої рідини, що змиває частки пороху на фільтр 18, встановлений у збірнику 17. Частки пороху осідають на фільтрі 18 і потім подаються в накопичувач пороху для наступної утилізації. Очищена від пороху флегматизуюча рідина проходить через фільтр 18 у збірник 17, звідкіля за допомогою насоса 16 знову подається на форсунки 14 і 15. Для сухого збору пороху форсунки 14, 15, насос 16 і флегматизуюча рідина не застосовуються, а порох просто зсипається в невеликі ємності, установлені на транспортері, що дискретно рухається. Кожна така ємність знаходиться під лотком до заданого заповнення, після чого її відводять на безпечну від лотка відстань і розвантажують у безпечний накопичувач, а під лоток підводять наступну ємність. Кожна ємність має такий об'єм, що навіть випадкове загоряння пороху в ній буде кваліфікуватися як штатна подія і не буде мати якихнебудь помітних наслідків для установки, персоналу або навколишнього середовища. Вільні від пороху гільзи далі переміщаються третім роторним транспортером 3 у зону його сполучення з четвертим роторним транспортером 4 і по черзі передаються в затискачі 19 останнього, а затискачі 12 транспортера 3 повертаються у вихідну позицію для прийому нових патронів із затискачів 9 другого транспортера 2. Четвертий роторний транспортер по черзі підводить порожні гільзи 21 до бойка 20 нейтралізатора капсулів. У момент надходження гільзи в робочу зону бойка останній здійснює удар на зовнішній поверхні капсуля 23, у результаті чого відбувається згоряння ініціюючої вибухової речовини капсуля, тобто його знешкодження. Цей процес контролюється за допомогою пристрою реєстрації акустичної хвилі від згоряння капсуля, пристроєм реєстрації світлового спалаху від згоряння капсуля і пристроєм реєстрації газодинамічного удару від згоряння капсуля. Якщо синхронно з ударом бойка всі три пристрої виробляють сигнали, що підтверджують згоряння капсуля, гільза направляється в прийомний лоток для 9 85392 знешкоджених гільз. У випадку відсутності такого сигналу хоча б від одного з цих пристроїв, гільза не вважається знешкодженою і направляється в прийомний лоток для гільз, що підлягають додатковому знешкодженню. Винахід забезпечує значне підвищення продуктивності способу та установки за рахунок того, що різні операції переробки - позиціонування патронів, екстракція кулі, видалення пороху і знешкодження капсулів - здійснюються роздільно, на спеціалізованих роторних транспортерах. Заявником 10 виготовлена дослідна установка для переробки стрілецьких патронів калібру 7,62мм із роторними транспортерами на 25 затискачів, кожний з яких дозволяє переробляти до 15 тисяч патронів у годину при повній безпеці для обслуговуючого персоналу і навколишнього середовища. Винахід не обмежений описаним вище прикладом і охоплює всі можливі варіанти, що доступні фахівцю в даній області на основі доданої формули винаходу з урахуванням представленої тут інформації. 11 85392 12 13 85392 14 15 Комп’ютерна в ерстка А. Крулевський 85392 Підписне 16 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
