Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ла для полігонного випробувального комплексу

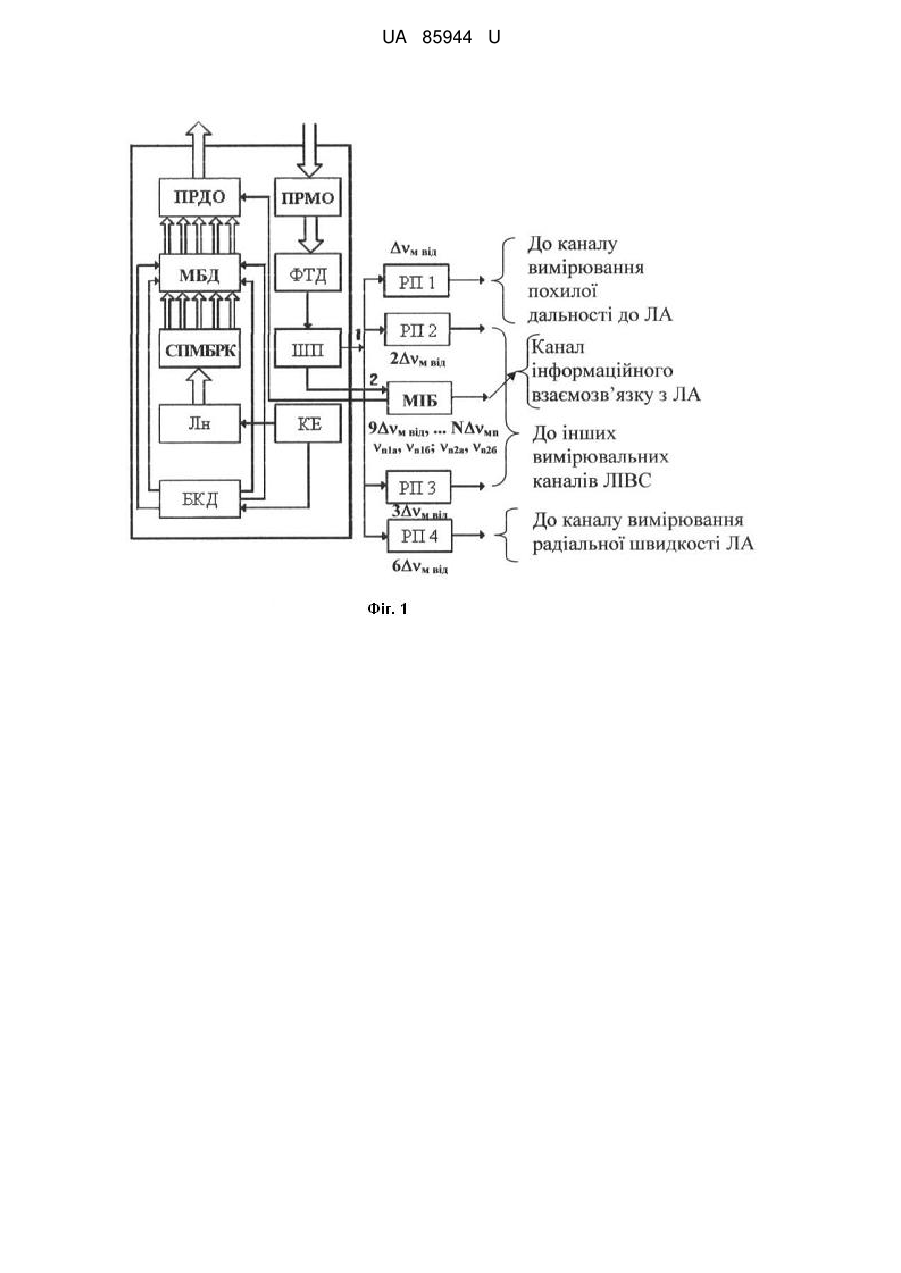

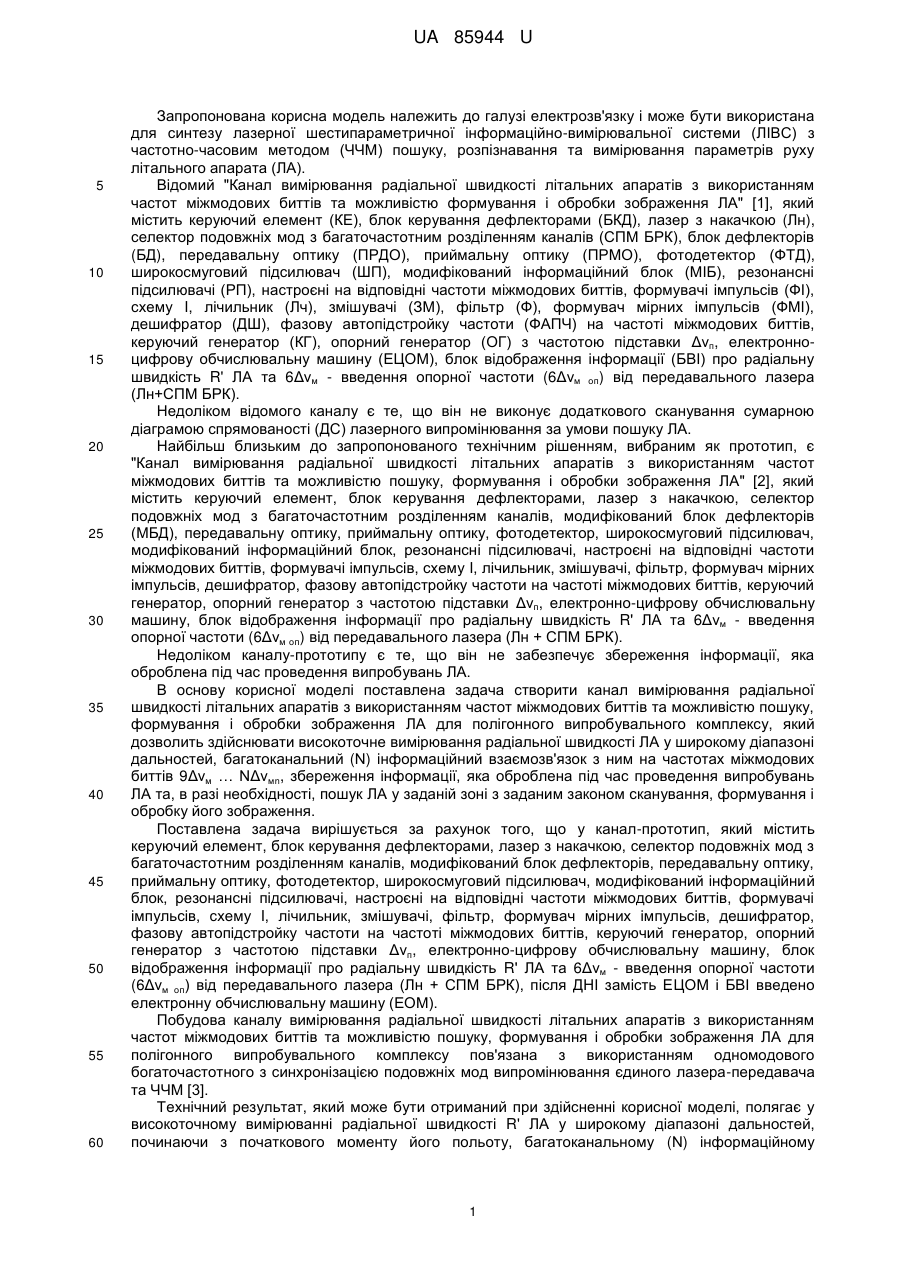

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп та 6Δνм - введення опорної частоти (6 Δνм оп) від передавального лазера (Лн + СПМ БРК). Після ДШ замість електронно-цифрової обчислювальної машини і блока відображення інформації про радіальну швидкість R' літального апарата введено електронну обчислювальну машину. UA 85944 U (12) UA 85944 U UA 85944 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу лазерної шестипараметричної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), модифікований інформаційний блок (МІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему I, лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки Δνп, електронноцифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ) про радіальну швидкість R' ЛА та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн+СПМ БРК). Недоліком відомого каналу є те, що він не виконує додаткового сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання за умови пошуку ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів (МБД), передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, електронно-цифрову обчислювальну машину, блок відображення інформації про радіальну швидкість R' ЛА та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн + СПМ БРК). Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, багатоканальний (Ν) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9Δνм … ΝΔνмn, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, пошук ЛА у заданій зоні з заданим законом сканування, формування і обробку його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, електронно-цифрову обчислювальну машину, блок відображення інформації про радіальну швидкість R' ЛА та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн + СПМ БРК), після ДНІ замість ЕЦОМ і БВІ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для полігонного випробувального комплексу пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні радіальної швидкості R' ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (Ν) інформаційному 1 UA 85944 U 5 10 15 20 25 30 35 40 45 50 55 взаємозв'язку з ним на частотах міжмодових биттів, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, пошуку ЛА у заданій зоні, формуванні і обробки його зображення. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал та сигнал з просторовою модуляцією поляризації. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації слідкуючого принципу вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості лазерного випромінювання у невеликому куті і окремо 4-ма ДС в ортогональних площинах. На фіг. 4 приведено створення лазерного сигналу з просторовою модуляцією поляризації. Запропонований канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, електронну обчислювальну машину та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн + СПМ БРК). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для полігонного випробувального комплексу полягає у наступному (фіг. 1-4). Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (Ν) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів Δν101=ν10-ν1=9Δνм, … ΝΔνмn); - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот vn1 vn2); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. Лазерний сигнал, який складений з частот міжмодових биттів ΝΔνмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) зінформаційним сигналом від МІБ та формує багатоканальний (Ν) інформаційний сигнал, що передається на ЛА (створення взаємозв'язку) (фіг. 1, 2). За допомогою СПМ БРК та МІБ створюються два лазерні сигнали з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (кожної несучої частоти vn1 та vn2) на два променя з поворотом плоскості поляризації на кут 90° в одному з них (vn1a, vn1б, та vn2a, vn2б, фіг. 3, 4). При цьому випромінювання апертури першого і другого каналів в апертурної плоскості U0V рознесені на відстані ρ. Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз між поляризованими компонентами, що ортогональні, поля у картинній плоскості також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до початкової і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами ρ та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції і дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів Δνм, 2Δνм, 3Δνм та 6Δνм надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох 2 UA 85944 U 5 10 15 20 25 30 35 40 45 50 55 ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=Δνм, v9,v7=2Δνм, ν6,ν3=3Δνм та ν8,ν2=6Δνм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин α і β (X і Y), при цьому груповий (інформаційний) лазерний сигнал частот 9Δνм … ΝΔνмn та лазерні сигнали з просторовою модуляцією поляризації (vn1a, vn1б, та vn2a, vn2б) проходять вдовж РСН (фіг. 3). При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, відображається у ЕОМ. Тому у МІБ здійснюється поляризаційна обробка поля, що приймається. Прийняті ПРМО від ЛА, відбиті в процесі сканування 4-ох ДС лазерного випромінювання, лазерні імпульсні сигнали і огинаючі сигнали ДС за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в МІБ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу з просторовою модуляцією поляризації, що зондує, від його поверхні для формування і обробки зображення ЛА; - по РП, що настроєні на відповідні частоти міжмодових биттів Δνм від, 2Δνм від, 3Δνм від, 6Δνм від. Імпульсні сигнали радіочастоти, що надходять з РП 4 (РП 6ΔνΜ) формують сигнал для визначення R' ЛА, а РП 1 (РП Δνм), РП 2 (РП 2Δνм) і РП 3 (РП 3Δνм) - формують сигнали для інших вимірювальних каналів ЛІВС. Принцип вимірювання радіальної швидкості ЛА для ЛІВС полягає у наступному (фіг. 1, 2). На перший змішувач (ЗМ1) від РП 4 (РП 6Δνм) подається сигнал з частотою 6Δνм від, який змішується через зворотній зв'язок з сумішшю частот 6 Δνм від+vм п, від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою νп від ОГ. Отриманий сигнал з частотою Δνг з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6Δνм. Сигнал різницевої частоти 6 Δνм від-(Δνм-vм п), отриманий з виходу Ф2, через ФІ, надходить на схему "І". На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті νм допл, перетворюється у ЕОМ в цифроаналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання методів та моделей паралельної обробки даних. В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот vn, сканується у вигляді сумарної ДС лазерного випромінювання за допомогою модифікованого блока дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД (фіг. 1-3). Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Кількість інформаційних каналів (N) залежить від кількості мод (несучих частот vn), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель № 55502, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю формування і обробки зображення ЛА. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № u201008907; заяв. 16.07.2010; опубл. 10.12.2010; Бюл. № 23. - 10 с. 3 UA 85944 U 5 10 15 20 2. Патент на корисну модель № 61868, Україна, МПК G01S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА. /О.В. Коломійцев, С.В. Бугаєв, Д.Г. Васильєв та ін. - № u201104008; заяв. 04.04.2011; опубл. 25.07.2011; Бюл. № 14.-10 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю пошуку, формування і обробки зображення ЛА для полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп та 6Δνм - введення опорної частоти (6 Δνм оп) від передавального лазера (Лн + СПМ БРК), який відрізняється тим, що після ДШ замість електронно-цифрової обчислювальної машини і блока відображення інформації про радіальну швидкість R' літального апарата введено електронну обчислювальну машину. 4 UA 85944 U 5 UA 85944 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
