Панель резистивна електронагрівальна

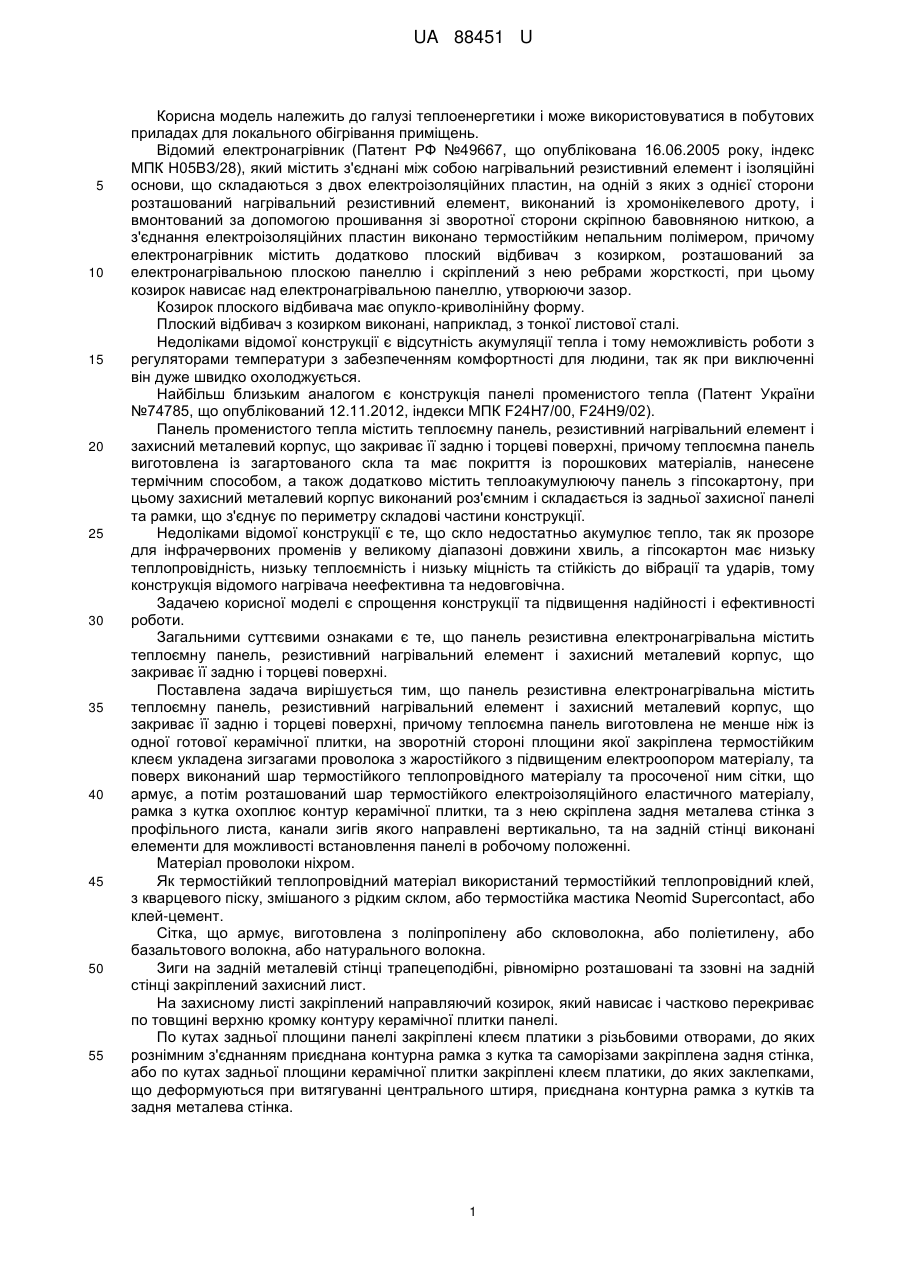

Реферат: UA 88451 U UA 88451 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі теплоенергетики і може використовуватися в побутових приладах для локального обігрівання приміщень. Відомий електронагрівник (Патент РФ №49667, що опублікована 16.06.2005 року, індекс МПК Н05ВЗ/28), який містить з'єднані між собою нагрівальний резистивний елемент і ізоляційні основи, що складаються з двох електроізоляційних пластин, на одній з яких з однієї сторони розташований нагрівальний резистивний елемент, виконаний із хромонікелевого дроту, і вмонтований за допомогою прошивання зі зворотної сторони скріпною бавовняною ниткою, а з'єднання електроізоляційних пластин виконано термостійким непальним полімером, причому електронагрівник містить додатково плоский відбивач з козирком, розташований за електронагрівальною плоскою панеллю і скріплений з нею ребрами жорсткості, при цьому козирок нависає над електронагрівальною панеллю, утворюючи зазор. Козирок плоского відбивача має опукло-криволінійну форму. Плоский відбивач з козирком виконані, наприклад, з тонкої листової сталі. Недоліками відомої конструкції є відсутність акумуляції тепла і тому неможливість роботи з регуляторами температури з забезпеченням комфортності для людини, так як при виключенні він дуже швидко охолоджується. Найбільш близьким аналогом є конструкція панелі променистого тепла (Патент України №74785, що опублікований 12.11.2012, індекси МПК F24H7/00, F24H9/02). Панель променистого тепла містить теплоємну панель, резистивний нагрівальний елемент і захисний металевий корпус, що закриває її задню і торцеві поверхні, причому теплоємна панель виготовлена із загартованого скла та має покриття із порошкових матеріалів, нанесене термічним способом, а також додатково містить теплоакумулюючу панель з гіпсокартону, при цьому захисний металевий корпус виконаний роз'ємним і складається із задньої захисної панелі та рамки, що з'єднує по периметру складові частини конструкції. Недоліками відомої конструкції є те, що скло недостатньо акумулює тепло, так як прозоре для інфрачервоних променів у великому діапазоні довжини хвиль, а гіпсокартон має низьку теплопровідність, низьку теплоємність і низьку міцність та стійкість до вібрації та ударів, тому конструкція відомого нагрівача неефективна та недовговічна. Задачею корисної моделі є спрощення конструкції та підвищення надійності і ефективності роботи. Загальними суттєвими ознаками є те, що панель резистивна електронагрівальна містить теплоємну панель, резистивний нагрівальний елемент і захисний металевий корпус, що закриває її задню і торцеві поверхні. Поставлена задача вирішується тим, що панель резистивна електронагрівальна містить теплоємну панель, резистивний нагрівальний елемент і захисний металевий корпус, що закриває її задню і торцеві поверхні, причому теплоємна панель виготовлена не менше ніж із одної готової керамічної плитки, на зворотній стороні площини якої закріплена термостійким клеєм укладена зигзагами проволока з жаростійкого з підвищеним електроопором матеріалу, та поверх виконаний шар термостійкого теплопровідного матеріалу та просоченої ним сітки, що армує, а потім розташований шар термостійкого електроізоляційного еластичного матеріалу, рамка з кутка охоплює контур керамічної плитки, та з нею скріплена задня металева стінка з профільного листа, канали зигів якого направлені вертикально, та на задній стінці виконані елементи для можливості встановлення панелі в робочому положенні. Матеріал проволоки ніхром. Як термостійкий теплопровідний матеріал використаний термостійкий теплопровідний клей, з кварцевого піску, змішаного з рідким склом, або термостійка мастика Neomid Supercontact, або клей-цемент. Сітка, що армує, виготовлена з поліпропілену або скловолокна, або поліетилену, або базальтового волокна, або натурального волокна. Зиги на задній металевій стінці трапецеподібні, рівномірно розташовані та ззовні на задній стінці закріплений захисний лист. На захисному листі закріплений направляючий козирок, який нависає і частково перекриває по товщині верхню кромку контуру керамічної плитки панелі. По кутах задньої площини панелі закріплені клеєм платики з різьбовими отворами, до яких рознімним з'єднанням приєднана контурна рамка з кутка та саморізами закріплена задня стінка, або по кутах задньої площини керамічної плитки закріплені клеєм платики, до яких заклепками, що деформуються при витягуванні центрального штиря, приєднана контурна рамка з кутків та задняметалева стінка. 1 UA 88451 U 5 10 15 20 25 30 35 40 45 50 55 60 На задній металевій стінці встановлені кронштейни з отворами, з можливістю закріплення на стіні або іншому елементі будинку, або з панеллю з'єднані опірні кронштейни, які мають рознесені в напрямку перпендикулярному товщині опірні ніжки. Суттєвими відмітними ознаками, дійсними у всіх випадках, є те, що теплоємна панель виготовлена не менше ніж із одної готової керамічної плитки, на зворотній стороні площини якої закріплена термостійким клеєм укладена зигзагами проволока з жаростійкого з підвищеним електроопором матеріалу, та поверх виконаний шар термостійкого теплопровідного матеріалу та просоченої ним сітки, що армує, а потім розташований шар термостійкого електроізоляційного еластичного матеріалу, рамка з кутка охоплює контур керамічної плитки, та з нею скріплена задня металева стінка з профільного листа, канали зигів якого направлені вертикально, та на задній стінці виконані елементи для можливості встановлення панелі в робочому положенні. Суттєвими відмітними ознаками, дійсними в окремих випадках є те, що матеріал проволоки ніхром. Як термостійкий теплопровідний матеріал використаний термостійкий теплопровідний клей, з кварцевого піску, змішаного з рідким склом, або термостійка мастика Neomid Supercontact, або клей-цемент. Сітка, що армує, виготовлена з поліпропілену або скловолокна, або поліетилену, або базальтового волокна, або натурального волокна. Зиги на задній металевій стінці трапецеподібні рівномірно розташовані та ззовні на задній стінці закріплений захисний лист. На захисному листі закріплений направляючий козирок, який нависає і частково перекриває по товщині верхню кромку контуру керамічної плитки панелі. По кутах задньої площини панелі закріплені клеєм платики з різьбовими отворами, до яких рознімним з'єднанням приєднана контурна рамка з кутка та саморізами закріплена задня стінка, або по кутах задньої площини керамічної плитки закріплені клеєм платики, до яких заклепками, що деформуються при витягуванні центрального штиря, приєднана контурна рамка з кутків та задня металева стінка. На задній металевій стінці встановлені кронштейни з отворами, з можливістю закріплення на стіні або іншому елементі будинку, або з панеллю з'єднані опірні кронштейни, які мають рознесені в напрямку перпендикулярному товщині опірні ніжки. Резистивна електронагрівальна панель, завдяки тому, що теплоємна панель виготовлена не менше ніж із одної готової керамічної плитки, на зворотній стороні площини якої закріплена термостійким клеєм укладена зигзагами проволока з жаростійкого з підвищеним електроопіром матеріалу, та поверх виконаний шар термостійкого теплопровідного матеріалу та просоченої ним сітки, що армує, а потім розташований шар термостійкого електроізоляційного еластичного матеріалу, рамка з кутка охоплює контур керамічної плитки, та з нею скріплена задня металева стінка з профільного листа, канали зигів якого направлені вертикально, та на задній стінці виконані елементи для можливості встановлення панелі резистивної електронагрівальної в робочому положенні - проста та надійна по конструкції та технології виготовлення, яку можливо виконати без складного та дорогого обладнання. Всі необхідні для виготовлення матеріали та комплектуючі вироби масово виготовляються підприємствами України. Панель резистивна електронагрівальна може встановлюватись та підключатись у будь-якому приміщенні, де є джерело електроенергії, те що вона акумулює тепло забезпечує стабільний комфортний обігрів, як усього повітря приміщення, так і людей, які знаходяться поряд, тобто ефективно виконує своє призначення і довговічна в роботі. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений вид на панель резистивну електронагрівальну з тильної сторони; на фіг. 2 зображений вид збоку на панель резистивну електронагрівальну; на фіг. 3 зображений вид зверху на панель резистивну електронагрівальну; на фіг. 4 зображений переріз А-А; на фіг. 5 зображений переріз Б-Б, на якому показане розташування проволоки з жаростійкого з підвищеним електроопором матеріалу; на фіг. 6 зображений переріз В-В; на фіг. 7 зображений вид збоку на панель резистивну електронагрівальну, яка встановлена на опірних кронштейнах. Панель резистивна електронагрівальна містить теплоємну панель - готову керамічну плитку 1, яка може мати розміри одної кромки від 300 мм до 600 мм, а другої від 500 мм до 1200 мм. На зворотній стороні площини керамічної плитки 1 закріплена в вузловихмісцях термостійким клеєм укладена зигзагами проволока 2 з жаростійкого з підвищеним електроопором матеріалу, наприклад ніхрому Х20Н80 або Х15Н60, яка виготовляється спеціалізованими підприємствами та поставляється на ринок України. З перекриттям проволоки по товщині і площі на задній поверхні керамічної плитки 1 виконаний шар 3 з термостійкого теплопровідного матеріалу, це 2 UA 88451 U 5 10 15 20 25 30 35 40 45 50 55 може бути як кварцовий пісок, змішаний з рідким склом, або термостійка мастика Неомід Суперконтакт (Neomid Supercontact, офіційний ділер Неомід-Україна, сайт http://neomidukraine.com), або клей-цемент, що також масово виготовляється різними виробниками. Також шар сітки 4, що армує, просоченої термостійким теплопровідним матеріалом, а потім розташований шар 5 термостійкого електроізоляційного еластичного матеріалу, наприклад термомастика, рамка 6 з кутка, охоплює контур керамічної плитки 1, та з нею скріплена задня металева стінка 7 з профільного листа, канали зигів якого направлені вертикально, та на задній стінці виконані елементи для можливості встановлення панелі резистивної електронагрівальної в робочому положенні, згідно з ознаками формули, це може бути або П-подібні кронштейни 8 з отворами і фланцями 9, або опірні кронштейни 10, які мають рознесені в напрямку перпендикулярному товщині панелі опірні ніжки 11. Сітка 4, що армує, виготовлена з поліпропілену або скловолокна, або поліетилену, або базальтового волокна, або натурального волокна - ця продукція виробляється, як в Україні, так і імпортується. Зиги на задній металевій стінці 7 трапецеподібні рівномірно розташовані та ззовні на задній металевій стінці 7 закріплений захисний лист 12, який з задньою металевою стінкою утворює вертикальні канали та підвищує жорсткість конструкції. На захисному листі 12 закріплений направляючий козирок 13, який нависає і частково перекриває по товщині верхню кромку контуру керамічної плитки 1, чим забезпечує зміну напрямку потоку розігрітого повітря від стіни у напрямку приміщення. Для додаткового підвищення міцності з'єднання керамічної плитки 1 з захисними деталями з тильної сторони по кутах задньої площини керамічної плитки 1 закріплені клеєм платики 14, до яких заклепками 15, що деформуються при витягуванні центрального штиря, приєднана контурна рамка 6 з кутків та задня металева стінка. З'єднання можливо забезпечити і різьбовим рознімним з'єднанням. В експлуатації панель резистивна електронагрівальна під'єднується до джерела електроенергії або напряму, або через регулятор температури, теплове реле, або захисне електрообладнання, це не розкривається в заявці детальніше, так як не є об'єктом корисної моделі і відомо фахівцям. При підключенні через регулятор температури, панель періодично відключається по досягненні заданої температури приміщення, акумульоване керамічною плиткою тепло продовжує надходити в приміщення зі зниженою інтенсивністю, а коли температура в приміщенні знизиться, то знов включається на інтенсивний обігрів, причому температура нагріву не вище 95 °С тобто пристрій пожежно безпечний, та не випалює кисень з повітря у приміщенні. Обігріває як усе повітря приміщення конвективним потоком, так і людей, які знаходяться поряд з інфрачервоним випромінюванням. Заявник виготовив і успішно випробував панелі резистивні електронагрівальні згідно з описаною конструкцією від типорозміру 600×300 мм потужністю 0,2 кВт, до типорозміру 600×1200 мм потужністю 1,3 кВт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Панель резистивна електронагрівальна, яка містить теплоємну панель, резистивний нагрівальний елемент і захисний металевий корпус, що закриває її задню і торцеві поверхні, яка відрізняється тим, що теплоємна панель виготовлена не менше ніж із одної готової керамічної плитки, на зворотній стороні площини якої закріплена термостійким клеєм укладена зигзагами проволока з жаростійкого з підвищеним електроопором матеріалу, та поверх виконаний шар термостійкого теплопровідного матеріалу та просоченої ним сітки, що армує, а потім розташований шар термостійкого електроізоляційного еластичного матеріалу, рамка з кутка охоплює контур керамічної плитки, та з нею скріплена задня металева стінка з профільного листа, канали зигів якого направлені вертикально, та на задній стінці виконані елементи для можливості встановлення в робочому положенні. 2. Панель за п. 1, яка відрізняється тим, що матеріал проволоки ніхром. 3. Панель за п. 1, яка відрізняється тим, що як термостійкий теплопровідний матеріал використаний термостійкий теплопровідний клей, з кварцового піску, змішаного з рідким склом, або термостійка мастика Neomid Supercontact, або клей-цемент. 4. Панель за п. 1, яка відрізняється тим, що сітка, що армує, виготовлена з поліпропілену або скловолокна, або поліетилену, або базальтового волокна, або натурального волокна 5. Панель за п. 1, яка відрізняється тим, що зиги на задній металевій стінці трапецеподібні рівномірно розташовані та ззовні на задній стінці закріплений захисний лист. 3 UA 88451 U 5 10 6. Панель за п. 5, яка відрізняється тим, що на захисному листі закріплений направляючий козирок, який нависає і частково перекриває по товщині верхню кромку контуру керамічної плитки панелі. 7. Панель за п. 1, яка відрізняється тим, що по кутах задньої площини панелі закріплені клеєм платики з різьбовими отворами, до яких рознімним з'єднанням приєднана контурна рамка з кутка та саморізами закріплена задня стінка. 8. Панель за п. 1, яка відрізняється тим, що по кутах задньої площини керамічної плитки закріплені клеєм платики, до яких заклепками, що деформуються при витягуванні центрального штиря, приєднана контурна рамка з кутків та задня металева стінка. 9. Панель за п. 1, яка відрізняється тим, що на задній металевій стінці встановлені кронштейни з отворами, з можливістю закріплення на стіні або іншому елементі будинку. 10. Панель за п. 1, яка відрізняється тим, що з панеллю з'єднані опорні кронштейни, які мають рознесені в напрямку перпендикулярному товщині опорні ніжки. 4 UA 88451 U 5 UA 88451 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
