Електронагрівальна підлога

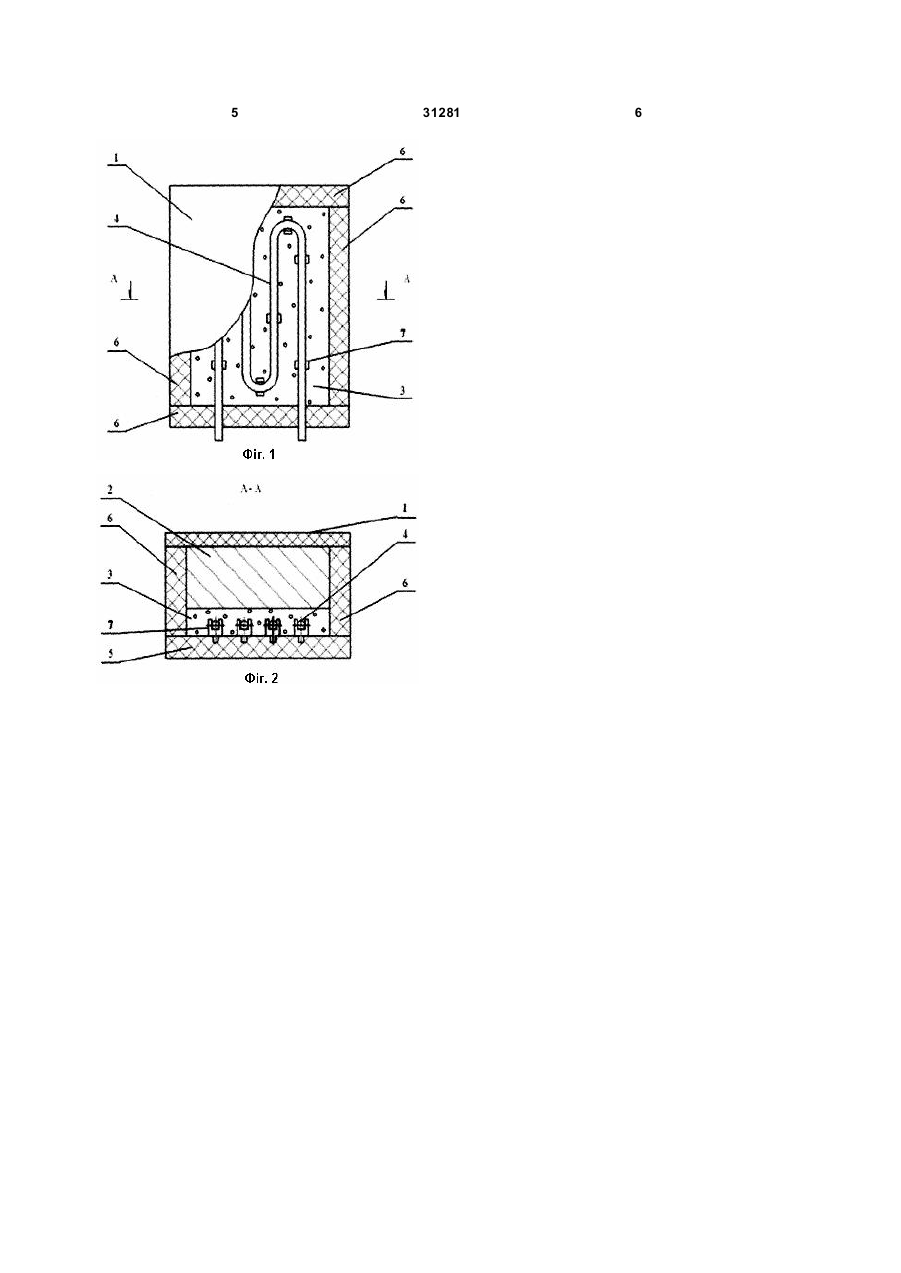

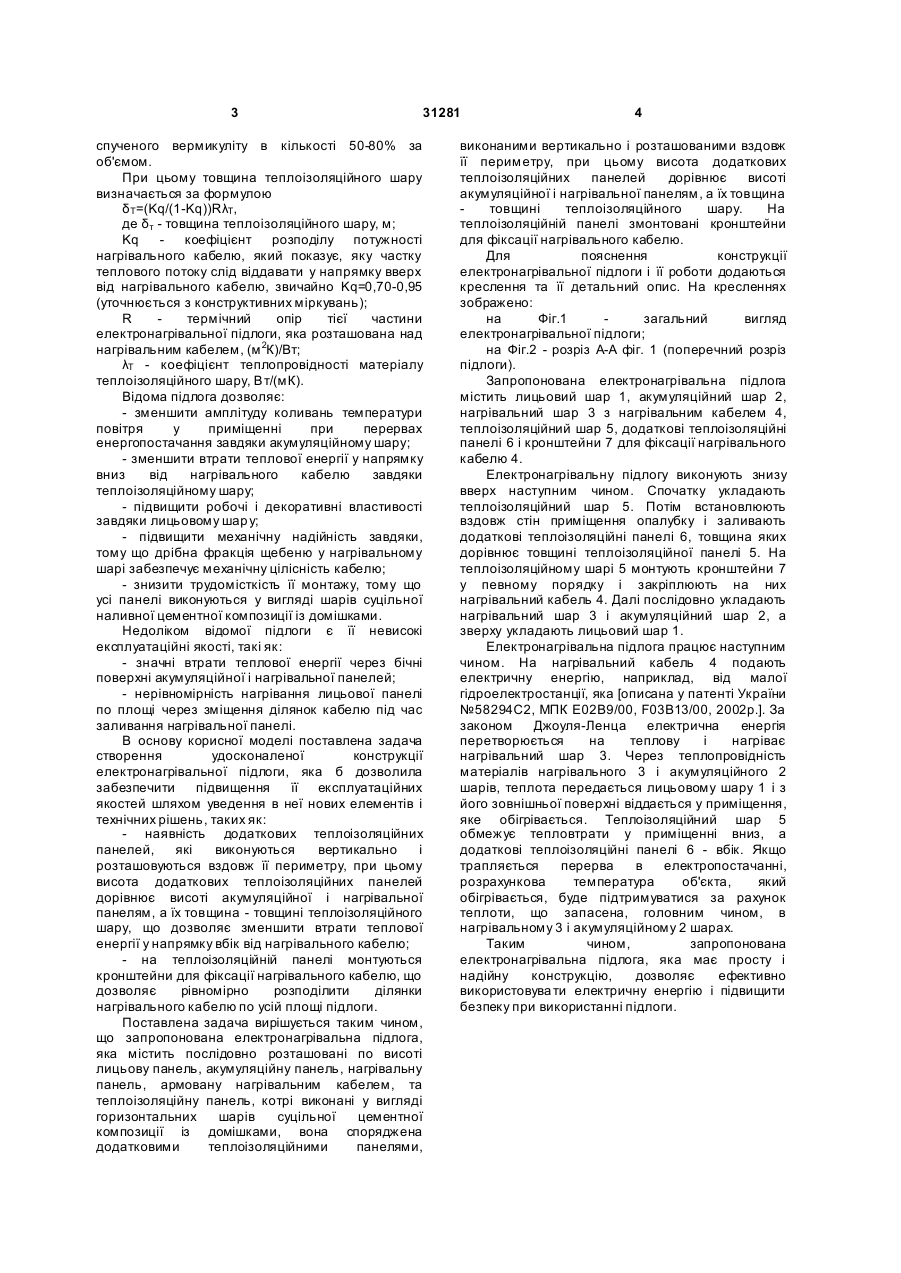

1. Електронагрівальна підлога, що містить послідовно розташовані по висоті лицьову панель, акумуляційну панель, нагрівальну панель, армовану нагрівальним кабелем, та теплоізоляційну панель, котрі виконані у вигляді 3 31281 спученого вермикуліту в кількості 50-80% за об'ємом. При цьому товщина теплоізоляційного шару визначається за формулою δT=(Kq/(1-Kq))RλT, де δт - товщина теплоізоляційного шару, м; Kq коефіцієнт розподілу потужності нагрівального кабелю, який показує, яку частку теплового потоку слід віддавати у напрямку вверх від нагрівального кабелю, звичайно Kq=0,70-0,95 (уточнюється з конструктивних міркувань); R термічний опір тієї частини електронагрівальної підлоги, яка розташована над нагрівальним кабелем, (м 2К)/Вт; λТ - коефіцієнт теплопровідності матеріалу теплоізоляційного шару, Вт/(мК). Відома підлога дозволяє: - зменшити амплітуду коливань температури повітря у приміщенні при перервах енергопостачання завдяки акумуляційному шару; - зменшити втрати теплової енергії у напрямку вниз від нагрівального кабелю завдяки теплоізоляційному шару; - підвищити робочі і декоративні властивості завдяки лицьовому шар у; - підвищити механічну надійність завдяки, тому що дрібна фракція щебеню у нагрівальному шарі забезпечує механічну цілісність кабелю; - знизити трудомісткість її монтажу, тому що усі панелі виконуються у вигляді шарів суцільної наливної цементної композиції із домішками. Недоліком відомої підлоги є її невисокі експлуатаційні якості, такі як: - значні втрати теплової енергії через бічні поверхні акумуляційної і нагрівальної панелей; - нерівномірність нагрівання лицьової панелі по площі через зміщення ділянок кабелю під час заливання нагрівальної панелі. В основу корисної моделі поставлена задача створення удосконаленої конструкції електронагрівальної підлоги, яка б дозволила забезпечити підвищення її експлуатаційних якостей шляхом уведення в неї нових елементів і технічних рішень, таких як: - наявність додаткових теплоізоляційних панелей, які виконуються вертикально і розташовуються вздовж її периметру, при цьому висота додаткових теплоізоляційних панелей дорівнює висоті акумуляційної і нагрівальної панелям, а їх товщина - товщині теплоізоляційного шару, що дозволяє зменшити втрати теплової енергії у напрямку вбік від нагрівального кабелю; - на теплоізоляційній панелі монтуються кронштейни для фіксації нагрівального кабелю, що дозволяє рівномірно розподілити ділянки нагрівального кабелю по усій площі підлоги. Поставлена задача вирішується таким чином, що запропонована електронагрівальна підлога, яка містить послідовно розташовані по висоті лицьову панель, акумуляційну панель, нагрівальну панель, армовану нагрівальним кабелем, та теплоізоляційну панель, котрі виконані у вигляді горизонтальних шарів суцільної цементної композиції із домішками, вона споряджена додатковими теплоізоляційними панелями, 4 виконаними вертикально і розташованими вздовж її периметру, при цьому висота додаткових теплоізоляційних панелей дорівнює висоті акумуляційної і нагрівальної панелям, а їх товщина товщині теплоізоляційного шару. На теплоізоляційній панелі змонтовані кронштейни для фіксації нагрівального кабелю. Для пояснення конструкції електронагрівальної підлоги і її роботи додаються креслення та її детальний опис. На кресленнях зображено: на Фіг.1 загальний вигляд електронагрівальної підлоги; на Фіг.2 - розріз А-А фіг. 1 (поперечний розріз підлоги). Запропонована електронагрівальна підлога містить лицьовий шар 1, акумуляційний шар 2, нагрівальний шар 3 з нагрівальним кабелем 4, теплоізоляційний шар 5, додаткові теплоізоляційні панелі 6 і кронштейни 7 для фіксації нагрівального кабелю 4. Електронагрівальну підлогу виконують знизу вверх наступним чином. Спочатку укладають теплоізоляційний шар 5. Потім встановлюють вздовж стін приміщення опалубку і заливають додаткові теплоізоляційні панелі 6, товщина яких дорівнює товщині теплоізоляційної панелі 5. На теплоізоляційному шарі 5 монтують кронштейни 7 у певному порядку і закріплюють на них нагрівальний кабель 4. Далі послідовно укладають нагрівальний шар 3 і акумуляційний шар 2, а зверху укладають лицьовий шар 1. Електронагрівальна підлога працює наступним чином. На нагрівальний кабель 4 подають електричну енергію, наприклад, від малої гідроелектростанції, яка [описана у патенті України №58294С2, МПК Е02В9/00, F03B13/00, 2002р.]. За законом Джоуля-Ленца електрична енергія перетворюється на теплову і нагріває нагрівальний шар 3. Через теплопровідність матеріалів нагрівального 3 і акумуляційного 2 шарів, теплота передається лицьовому шару 1 і з його зовнішньої поверхні віддається у приміщення, яке обігрівається. Теплоізоляційний шар 5 обмежує тепловтрати у приміщенні вниз, а додаткові теплоізоляційні панелі 6 - вбік. Якщо трапляється перерва в електропостачанні, розрахункова температура об'єкта, який обігрівається, буде підтримуватися за рахунок теплоти, що запасена, головним чином, в нагрівальному 3 і акумуляційному 2 шарах. Таким чином, запропонована електронагрівальна підлога, яка має просту і надійну конструкцію, дозволяє ефективно використовува ти електричну енергію і підвищити безпеку при використанні підлоги. 5 31281 6
