Приймач з великим динамічним діапазоном потужності для загоризонтних пеленгаторів

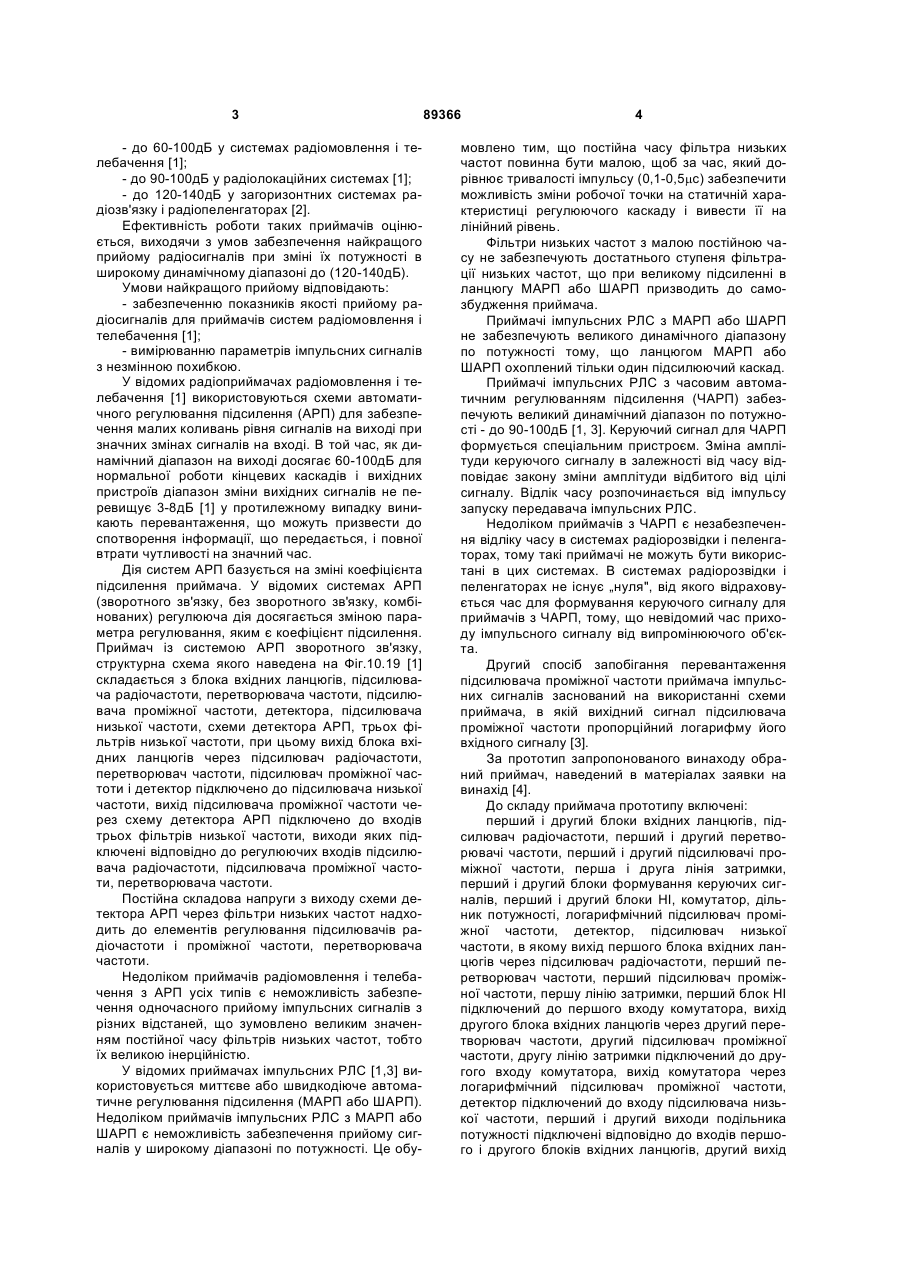

Приймач з великим динамічним діапазоном потужності для загоризонтних пеленгаторів з розширеними функціональними можливостями (для прийому імпульсних сигналів великої тривалості), що складається з першого і другого блоків вхідних ланцюгів, підсилювача радіочастоти, першого і другого перетворювачів частоти, першого і другого підсилювачів проміжної частоти, першої і другої ліній затримки, першого і другого блоків формування керуючих сигналів, першого і другого блоків НІ, комутатора, логарифмічного підсилювача проміжної частоти, детектора, підсилювача низької частоти, подільника потужності, в якому вихід першого блока вхідних ланцюгів підключений до входу підсилювача радіочастоти, вихід першого перетворювача частоти через перший підсилювач проміжної частоти, першу лінію затримки і перший блок НІ підключений до першого входу комутатора, вихід другого перетворювача частоти через другий підсилювач проміжної частоти і другу лінію C2 2 (11) 1 3 - до 60-100дБ у системах радіомовлення і телебачення [1]; - до 90-100дБ у радіолокаційних системах [1]; - до 120-140дБ у загоризонтних системах радіозв'язку і радіопеленгаторах [2]. Ефективність роботи таких приймачів оцінюється, виходячи з умов забезпечення найкращого прийому радіосигналів при зміні їх потужності в широкому динамічному діапазоні до (120-140дБ). Умови найкращого прийому відповідають: - забезпеченню показників якості прийому радіосигналів для приймачів систем радіомовлення і телебачення [1]; - вимірюванню параметрів імпульсних сигналів з незмінною похибкою. У відомих радіоприймачах радіомовлення і телебачення [1] використовуються схеми автоматичного регулювання підсилення (АРП) для забезпечення малих коливань рівня сигналів на виході при значних змінах сигналів на вході. В той час, як динамічний діапазон на виході досягає 60-100дБ для нормальної роботи кінцевих каскадів і вихідних пристроїв діапазон зміни вихідних сигналів не перевищує 3-8дБ [1] у протилежному випадку виникають перевантаження, що можуть призвести до спотворення інформації, що передається, і повної втрати чутливості на значний час. Дія систем АРП базується на зміні коефіцієнта підсилення приймача. У відомих системах АРП (зворотного зв'язку, без зворотного зв'язку, комбінованих) регулююча дія досягається зміною параметра регулювання, яким є коефіцієнт підсилення. Приймач із системою АРП зворотного зв'язку, структурна схема якого наведена на Фіг.10.19 [1] складається з блока вхідних ланцюгів, підсилювача радіочастоти, перетворювача частоти, підсилювача проміжної частоти, детектора, підсилювача низької частоти, схеми детектора АРП, трьох фільтрів низької частоти, при цьому вихід блока вхідних ланцюгів через підсилювач радіочастоти, перетворювач частоти, підсилювач проміжної частоти і детектор підключено до підсилювача низької частоти, вихід підсилювача проміжної частоти через схему детектора АРП підключено до входів трьох фільтрів низької частоти, виходи яких підключені відповідно до регулюючих входів підсилювача радіочастоти, підсилювача проміжної частоти, перетворювача частоти. Постійна складова напруги з виходу схеми детектора АРП через фільтри низьких частот надходить до елементів регулювання підсилювачів радіочастоти і проміжної частоти, перетворювача частоти. Недоліком приймачів радіомовлення і телебачення з АРП усіх типів є неможливість забезпечення одночасного прийому імпульсних сигналів з різних відстаней, що зумовлено великим значенням постійної часу фільтрів низьких частот, тобто їх великою інерційністю. У відомих приймачах імпульсних РЛС [1,3] використовується миттєве або швидкодіюче автоматичне регулювання підсилення (МАРП або ШАРП). Недоліком приймачів імпульсних РЛС з МАРП або ШАРП є неможливість забезпечення прийому сигналів у широкому діапазоні по потужності. Це обу 89366 4 мовлено тим, що постійна часу фільтра низьких частот повинна бути малою, щоб за час, який дорівнює тривалості імпульсу (0,1-0,5mс) забезпечити можливість зміни робочої точки на статичній характеристиці регулюючого каскаду і вивести її на лінійний рівень. Фільтри низьких частот з малою постійною часу не забезпечують достатнього ступеня фільтрації низьких частот, що при великому підсиленні в ланцюгу МАРП або ШАРП призводить до самозбудження приймача. Приймачі імпульсних РЛС з МАРП або ШАРП не забезпечують великого динамічного діапазону по потужності тому, що ланцюгом МАРП або ШАРП охоплений тільки один підсилюючий каскад. Приймачі імпульсних РЛС з часовим автоматичним регулюванням підсилення (ЧАРП) забезпечують великий динамічний діапазон по потужності - до 90-100дБ [1, 3]. Керуючий сигнал для ЧАРП формується спеціальним пристроєм. Зміна амплітуди керуючого сигналу в залежності від часу відповідає закону зміни амплітуди відбитого від цілі сигналу. Відлік часу розпочинається від імпульсу запуску передавача імпульсних РЛС. Недоліком приймачів з ЧАРП є незабезпечення відліку часу в системах радіорозвідки і пеленгаторах, тому такі приймачі не можуть бути використані в цих системах. В системах радіорозвідки і пеленгаторах не існує „нуля", від якого відраховується час для формування керуючого сигналу для приймачів з ЧАРП, тому, що невідомий час приходу імпульсного сигналу від випромінюючого об'єкта. Другий спосіб запобігання перевантаження підсилювача проміжної частоти приймача імпульсних сигналів заснований на використанні схеми приймача, в якій вихідний сигнал підсилювача проміжної частоти пропорційний логарифму його вхідного сигналу [3]. За прототип запропонованого винаходу обраний приймач, наведений в матеріалах заявки на винахід [4]. До складу приймача прототипу включені: перший і другий блоки вхідних ланцюгів, підсилювач радіочастоти, перший і другий перетворювачі частоти, перший і другий підсилювачі проміжної частоти, перша і друга лінія затримки, перший і другий блоки формування керуючих сигналів, перший і другий блоки НІ, комутатор, дільник потужності, логарифмічний підсилювач проміжної частоти, детектор, підсилювач низької частоти, в якому вихід першого блока вхідних ланцюгів через підсилювач радіочастоти, перший перетворювач частоти, перший підсилювач проміжної частоти, першу лінію затримки, перший блок НІ підключений до першого входу комутатора, вихід другого блока вхідних ланцюгів через другий перетворювач частоти, другий підсилювач проміжної частоти, другу лінію затримки підключений до другого входу комутатора, вихід комутатора через логарифмічний підсилювач проміжної частоти, детектор підключений до входу підсилювача низької частоти, перший і другий виходи подільника потужності підключені відповідно до входів першого і другого блоків вхідних ланцюгів, другий вихід 5 першого підсилювача проміжної частоти і другий вихід комутатора підключені відповідно до першого і другого входів першого блока формування керуючих сигналів, вихід якого підключений до других входів першого і другого блоків НІ, третього (керуючого) входу комутатора, вихід другого блока формування керуючих сигналів підключений до першого входу другого блока НІ, вихід якого підключений до четвертого (керуючого) входу комутатора, вхід подільника потужності і вихід підсилювача низької частоти підключені відповідно до входу і виходу приймача. Приймач прототипу працює в двох режимах: в режимі 1, коли вхідний сигнал змінюється в динамічному діапазоні Pвхо £ Р вх1 £ (Р вхо + (60 ¸ 70))дБ Вт, в режимі 2, коли вхідний сигнал змінюється в динамічному діапазоні [Рвхо + (60 ¸ 70)]дБ Вт £ Рвх 2 t л31, t ім > t л32, де t л31, t л32 - тривалість затримки відповідно першої і другої ліній затримки), які надходять з різних відстаней загоризонтних трас. Це обумовлено тим, що на вхід логарифмічного підсилювача проміжної частоти в режимі 2 над 89366 6 ходять два імпульсних сигнали U1 = Pвх2 × К І × К І 0 І та U2 = Pвх2 × К ІІ , де КІ - коефіцієнт підсилення 0 0 (передачі) лінійної частини приймача в режимі 1, що складається з подільника потужності, першого блока вхідних ланцюгів, підсилювача радіочастоти, першого перетворювача частоти, першого підсилювача проміжної частоти, першої лінії затримки, першого блока НІ, комутатора; КІІ - коефіцієнт підсилення (передачі) лінійної 0 частини приймача в режимі 2, що складається з подільника потужності, другого блока вхідних ланцюгів, другого перетворювача частоти, другого підсилювача проміжної частоти, другої лінії затримки, комутатора; КІ - коефіцієнт зменшення підсилення (пере0 дачі) лінійної частини приймача в режимі 2, що складається з подільника потужності, першого блока вхідних ланцюгів, підсилювача радіочастоти, першого перетворювача частоти, першого підсилювача проміжної частоти, першої лінії затримки, першого блока НІ, комутатора. Таким чином вхідний сигнал логарифмічного підсилювача проміжної частоти дорівнює сумі двох імпульсних сигналів U1 та U2 , які затримані один відносно другого на величину ( t л32- t л31). Перший імпульсний сигнал U1 виробляється лінійною частиною приймача у складі подільника потужності, першого блока вхідних ланцюгів, першого перетворювача частоти, першого підсилювача проміжної частоти, першої лінії затримки, першого блока НІ, комутатора. Другий імпульсний сигнал U2 виробляється лінійною частиною приймача у складі подільника потужності, другого блока вхідних ланцюгів, другого перетворювача частоти, другого підсилювача проміжної частоти, другої лінії затримки, комутатора. Запропоноване технічне рішення спрямоване на створення приймача з великим динамічним діапазоном по потужності з розширеними функціональними можливостями (для прийому імпульсних сигналів великої тривалості iім ³10¸1000мкс) для загоризонтних пеленгаторів і систем радіорозвідки. Поставлена мета досягається завдяки тому, що в приймач з великим динамічним діапазонам по потужності загоризонтних пеленгаторів з розширеними функціональними можливостями, що складається з першого і другого блоків вхідних ланцюгів, підсилювача радіочастоти, першого і другого перетворювачів частоти, першого і другого підсилювачів проміжної частоти, першої і другої ліній затримки, першого і другого блоків формування керуючих сигналів, першого і другого блоків НІ, комутатора, логарифмічного підсилювача проміжної частоти, детектора, підсилювача низької частоти, подільника потужності, в якому вихід першого блока вхідних ланцюгів підключений до входу підсилювача радіочастоти, вихід першого 7 перетворювача частоти через перший підсилювач проміжної частоти, першу лінію затримки, перший блок НІ підключений до першого входу комутатора, вихід другого перетворювача частоти через другий підсилювач проміжної частоти, другу лінію затримки підключений до другого входу комутатора, вихід комутатора через логарифмічний підсилювач проміжної частоти, детектор підключений до входу підсилювача низької частоти, перший і другий виходи дільника потужності підключені відповідно до входів першого і другого блоків вхідних ланцюгів, другий вихід першого підсилювача проміжної частоти і другий вхід комутатора підключені відповідно до першого і другого входів першого блока формування керуючих сигналів, вихід якого підключений до других входів першого і другого блоків НІ, третього (керуючого) входу комутатора, вихід другого блока формування керуючих сигналів підключений до першого входу другого блока НІ, вихід якого підключений до четвертого (керуючого) входу комутатора, вхід подільника потужності і вихід підсилювача низької частоти підключені відповідно до входу і виходу приймача, введені перший і другий змішувачі, перший і другий гетеродини, фільтр радіочастоти, причому вихід підсилювача радіочастоти і вихід першого гетеродина підключені відповідно до першого і другого входів першого змішувача, вихід якого через фільтр радіочастоти підключений до входу першого перетворювача частоти, вихід другого блока вхідних ланцюгів і вихід другого гетеродина підключені відповідно до першого і другого входів другого змішувача, вихід якого підключений до входу другого перетворювача частоти, вихід першого блока формування керуючих сигналів підключений до входу першого гетеродина. Розширення функціональних можливостей приймача з великим динамічним діапазоном по потужності для прийому імпульсних сигналів великої тривалості ( iім ³10¸1000мкс) для загоризонтних пеленгаторів досягається завдяки тому, що на вхід логарифмічного підсилювача в режимі 2 надходить один сигнал U2 = Pвх2 × К ІІ . 0 Для забезпечення роботи приймача у наведених режимах до його складу введено: перший і другий змішувачі, перший і другий гетеродини, фільтр радіочастоти. Отже відомі і нові (введені) ознаки запропонованого пристрою знаходяться у причиннонаслідковому зв'язку, результатом якого є реальна працездатність і можливість промислового застосування. Авторам і заявнику з офіційних джерел інформації не відомі технічні рішення, в яких використана сукупність відмінних ознак із відповідними зв'язками між ними, тому запропоноване технічне рішення відповідає критерію „новизна". Введення до запропонованого пристрою нової сукупності ознак для виконання поставленої задачі (а саме розширення функціональних можливостей приймача з великим динамічним діапазоном по потужності, що забезпечує одночасний прийом імпульсних сигналів великої тривалості 89366 8 ( iім ³10¸1000мкс)) дозволяє стверджувати, що запропонований пристрій відповідає умовам патентноздатності, бо він є новим, має винахідницький рівень та промислове застосування. Сутність винаходу поясняється кресленнями, де наведені: на Фіг.1 - блок-схема приймача з великим динамічним діапазоном по потужності з розширеними функціональними можливостями для загоризонтних пеленгаторів; на Фіг.2 - часова діаграма роботи приймача: на Фіг.2а - робота приймача в режимі І, на Фіг.2б робота приймача в режимі II. Приймач з великим динамічним діапазоном по потужності з розширеними функціональними можливостями для загоризонтних пеленгаторів складається (див. Фіг.1) з блоків вхідних ланцюгів 1, 12, підсилювача радіочастоти 2, перетворювачів частоти 3, 13, логарифмічного підсилювача проміжної частоти 4, детектора 5, підсилювача низької частоти 6, підсилювача проміжної частоти 7, 14, ліній затримки 8, 15, блоків НІ 9,17, комутатора 10, подільника потужності 11, блоків формування керуючих сигналів 16, 18, змішувачів 19, 20, гетеродинів 21, 22, радіофільтра 23. Приймач з великим динамічним діапазоном по потужності з розширеними функціональними можливостями для загоризонтних пеленгаторів має один вхід 24 і один вихід 25. Блоки 1, 12 (див. Фіг.1) - блоки вхідних ланцюгів - є загальновідомі типові пристрої приймачів [1]. Блок 2 (див. Фіг.1) - підсилювач радіочастоти є загальновідомим типовим пристроєм приймачів [1,3]. Блоки 3, 13 (див. Фіг.1) - перетворювачі частоти - належать до загальновідомих типових пристроїв приймачів [1,3]. Блок 4 (див. Фіг.1) - логарифмічний підсилювач проміжної частоти - є загальновідомим типовим пристроєм приймачів [1,3]. Блок 5 (див. Фіг.1) - детектор - є загальновідомим типовим пристроєм електричних і радіотехнічних схем [1,3]. Блок 6 (див. Фіг.1) - підсилювач низької частоти - є загальновідомий типовий пристрій електричних і радіотехнічних схем [1,3]. Блок 7, 14 (див. Фіг.1) - підсилювачі проміжної частоти - є загальновідомими типовими пристроями приймачів [1,3]. Блок 8, 15 (див. Фіг.1) - лінії затримки - загальновідомі типові елементи цифрових схем [5]. Блок 9, 17 (див. Фіг.1) – блоки НІ - загальновідомі типові елементи цифрових схем [5]. Блок 10 (див. Фіг.1) - комутатор (перемикач) загальновідомий типовий пристрій радіолокаційних пристроїв. Перемикач використовується для послідовного перемикання СВЧ каналів (антен, приймачів тощо) [3]. Блок 11 (див. Фіг.1) – подільник потужності – є загальновідомий типовий елемент СВЧ радіотехнічних схем. Подільник потужності забезпечує розподіл потужності СВЧ енергії між двома або декількома каналами у заданому співвідношенні, наприклад, у співвідношенні 1:1. Подільники потужності використовуються для живлення різних 9 (двох або декількох) пристроїв від одного джерела високої частоти. Подільники потужності у більшому числі випадків являють собою високочастотні розгалужені лінії передачі або кінцеві навантажувальні опори із спеціальними відводами [6]. Блоки 16, 18 (див. Фіг.1) - блоки формування керуючих сигналів являють собою загальновідомі типові елементи цифрової техніки, до складу яких входять типові елементи цифрової техніки. Ці блоки видають керуючи сигнали для синхронізації роботи приймача [5]. Блоки 19, 20 (див. Фіг.1) - змішувачі - загальновідомі типові пристрої приймачів [1]. Блоки 21, 22 (див. Фіг.1) - гетеродини - загальновідомі типові пристрої приймачів [1]. Блок 23 (див. Фіг.1) - радіофільтр - загальновідомий типовий пристрій приймачів [1]. У приймачі з великим динамічним діапазоном по потужності з розширеними функціональними можливостями для загоризонтних пеленгаторів (див. Фіг.1) вихід першого блока вхідних ланцюгів 1 через підсилювач радіочастоти 2 підключений до першого входу змішувача 19, до другого входу якого підключений вихід гетеродина 21. Вихід змішувача 19 через радіофільтр 23 підключений до входу першого перетворювача частоти 3, вихід якого через підсилювач проміжної частоти 7, першу лінію затримки 8, перший блок НІ 9 підключений до першого входу комутатора 10. Вихід другого блока вхідних ланцюгів 12, вихід другого гетеродина 22 підключені відповідно до першого і другого входів другого змішувача 20, вихід якого через другий перетворювач частоти 13, другий підсилювач проміжної частоти 14, другу лінію затримки 15 підключений до другого входу комутатора 10. Вихід комутатора 10 через логарифмічний підсилювач проміжної частоти 4, детектор 5, підсилювач низької частоти 6 підключений до виходу приймача 25. Перший і другий виходи, вхід подільника потужності 11 підключені відповідно до входів першого і другого блоків вхідних ланцюгів 1, 12, входу приймача 24. Вихід першого підсилювача проміжної частоти 7, другий вхід комутатора 10 підключені відповідно до першого і другого входів першого блока формування керуючих сигналів 16, вихід якого підключений до входу першого гетеродина 21, других входів другого блока НІ 17, першого блока НІ 9, третього (керуючого) входу комутатора 10. Перший вхід і вихід другого блока НІ 17 підключені відповідно до виходу другого блока формування керуючих сигналів 18 і четвертого (керуючого) входу комутатора 10. Приймач працює послідовно в двох режимах в залежності від потужності вхідного імпульсного сигналу. Режим 1 – прийому сигналів, які змінюється по потужності в динамічному діапазоні Pвхо £ Р вх1 £ [Р вхо + (60 ¸ 70)]дБ Вт. Режим 2 - режим прийому сигналів, які змінюється по потужності в динамічному діапазоні [Рвхо + (60 ¸ 70)]дБ Вт £ Рвх2 < [Pвхо + (120 ¸ 140)]дБ Вт 89366 10 Керуючий сигнал Реж. 1 надходить з виходу другого блока формування керуючих сигналів 18 через перший вхід другого блока НІ 17 на четвертий (керуючий) вхід комутатора 10. Керуючий сигнал Реж. 2 надходить з виходу першого блока формування керуючих сигналів 16 на другий вхід першого блока НІ 9, на другий (керуючий) вхід другого блока НІ 17, на третій (керуючий) вхід комутатора 10, на вхід гетеродина 21. Режим 1 Вхідний імпульсний сигнал змінюється по потужності в динамічному діапазоні Pвхо £ Рвх1 £ [Рвхо + (60 ¸ 70)]дБ Вт. В режимі 1 керуючий сигнал Реж. 1 надходить на четвертий (керуючий) вхід 31 (точка 31 на Фіг.1, Фіг.2) комутатора 10 з другого блока формування керуючих сигналів 18. При цьому на вихід комутатора 10 (точка 22 на Фіг.1, Фіг.2) підключається його перший вхід (точка 21 на Фіг.1, Фіг.2). Вхідний сигнал Pвх1 частоти f1 з входу 24 приймача (точка 24 на Фіг.1, Фіг.2) через перший вихід дільника потужності 11, перший блок вхідних ланцюгів 1, підсилювач радіочастоти 2 надходить на перший вхід змішувача 19, на другий вхід якого надходить сигнал першого гетеродина 21 частоти f1 . На виході першого змішувача 19 виробляється імпульсний сигнал частоти f2 , який через радіофільтр 23 надходить на перший перетворювач частоти 3. Радіофільтр 23 забороняє проходження сигналу частоти f1 . На виході першого перетворювача частоти 3 виробляється імпульсний сигнал частоти fпр , який через перший підсилювач проміжної частоти 7, першу лінію затримки 8, перший блок НІ 9 надходить на перший вхід 26 комутатора 10 (точка 26 на Фіг.1, Фіг.2). Сигнал з виходу 22 комутатора 10 (точка 27 на Фіг.1, Фіг.2) надходить на вхід логарифмічного підсилювача проміжної частоти 4. Напруга імпульсного сигналу на вході логарифмічного підсилювача проміжної частоти 4 дорівнює U1 = Pвхо × К І , де КІ - коефіцієнт підсилення 0 0 (передачі) лінійної частини приймача в режимі 1, що складається з подільника потужності 11 (в режимі 1, коли вхід підключено до першого виходу), першого блока вхідних ланцюгів 1, підсилювача радіочастоти 2, першого змішувача 19, радіофільтра 23, першого перетворювача частоти 3, першого підсилювача проміжної частоти 7, першої лінії затримки 8, першого блока НІ 9, комутатора 10 (в режимі 1, коли перший вхід підключено до виходу). Імпульсний сигнал U1 = Pвх × К І частоти fпр 0 з виходу комутатора 10 надходять на детектор 5, перетворюються в сигнал низької частоти і через підсилювач низької частоти 6 надходять на вихід приймача (точка 25 на Фіг.1, Фіг.2). Вихідний імпульсний сигнал (точка 25 на Фіг.1, Фіг.2), коли Pвх1= Pвхо , дорівнює 11 Р вих1 = КІ × К лог Рвх1 0 де КІ - коефіцієнт підсилення (передачі) лі0 нійної частини приймача в режимі 1; К лог - коефіцієнт підсилення (передачі) нелінійної частини приймача в режимі 1, коли Pвх1 Pвхо . = Вихідний імпульсний сигнал (точка 25 на Фіг.1, Фіг.2), коли (Р вих = Рвхо + (60 ¸ 70))дБ Вт , дорівнює Р вих1 = КІ × К * Рвх 0 (10 6 ¸ 10 7 )Вт , 0 лог де К * лог - коефіцієнт підсилення (передачі) нелінійної частини приймача в режимі 1, коли Рвх1 = [Рвхо + ( 60 ¸ 70)]дБ Вт . Режим 2 Вхідний імпульсний сигнал змінюється в динамічному діапазоні. (Р вхо + (60 ¸ 70)) £ Р вх2 РІ0 досягає рівня, до01 статнього для спрацювання першого блока формування керуючих сигналів 16, то на його виході формується керуючий сигнал Реж. 2. Керуючий сигнал Реж. 2 з виходу першого блока формування керуючих сигналів 16 надходить: - на другий (керуючий) вхід першого блока НІ 9; - на другий (керуючий) вхід другого блока НІ 17; - на третій (керуючий) вхід 32 (точка 32 на Фіг.1, Фіг.2) комутатора 10; - на вхід першого гетеродина 21. При цьому на виході лінійної частини приймача (що складається з дільника потужності 11, першого блока вхідних ланцюгів 1, підсилювача радіочастоти 2, першого змішувача 19, першого гетеродина 21, фільтра радіочастоти 23, першого перетворювача частоти 3, першого підсилювача проміжної частоти 7, лінії затримки 8, першого блока НІ 9 не виробляється імпульсний сигнал проміжної частоти fпр . Це обумовлено тим, що на виході першого змішувача 19 не виробляється сигнал частоти f2 , що обумовлено тим, що в режимі 2 забороняється проходження вихідного сигналу першого гетеродина 21 на другий вхід першого змішувача 19.Фільтр радіочастоти 23 забороняє проходження 89366 12 імпульсних сигналів частоти f1 . В режимі 2 забороняється проходження керуючого сигналу Реж. 1 з другого блока формування керуючих сигналів 18 на четвертий (керуючий) вхід комутатора 10. Комутатор 10 спрацьовує і відключає за час t к £ t л31 10¸1000мкс): - в режимі 1, коли вхідний сигнал змінюється в діапазоні Pвх0 < Рвх1 £ [Рвхо + (60 ¸ 70)]дБ Вт - в режимі 2, коли вхідний сигнал змінюється в діапазоні 13 [Рвхо + ( 60 ¸ 70 )]дБ Вт £ Рвх 2 < (Рвхо + (120 ¸ 140 ))дБ Вт Таким чином запропонований приймач з великим динамічним діапазоном по потужності для загоризонтних пеленгаторів забезпечує одночасний прийом і вимірювання імпульсів великої тривалості ( iім ³10¸1000мкс) у динамічному діапазоні 120¸140дБ. У ДП "Фінмаш" розроблені елементи макета запропонованого приймача з великим динамічним діапазоном по потужності з розширеними функціональними можливостями для загоризонтних пеленгаторів, що підтверджують його дієздатність. Технічна документація на винахід виконана на рівні ескізних креслень, що дозволяють відтворити запропонований приймач з великим динамічним діапазоном по потужності для загоризонтних пеленгаторів. 89366 14 Література 1. «Радиоприёмные устройства», под ред. В.И. Сидорова, «Сов. Радио», М., 1974. 2. «Дальнее тропосферное распространение УКВ», под ред. Б.А. Введенского, «Сов. Радио», М., 1965 3. М.Сколник «Введение в технику радиолокационных систем», из-во «МИР», 1964. 4. Приймач з великим динамічним діапазоном по потужності для загоризонтних пеленгаторів, заявка №Q200508040 від 15.08.2005. 5. Р.К. Ричардс, „Элементы и схемы цифровых вычислительных машин", изд-во ИЛ, М, 1961. 6. Р.А. Валитов, В.Н. Сретенский «Радиоизмерения на сверхвысоких частотах», изд-во МО СССР, М., 1958. 15 Комп’ютерна верстка М. Ломалова 89366 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
