Защіпка гравітаційна дверна

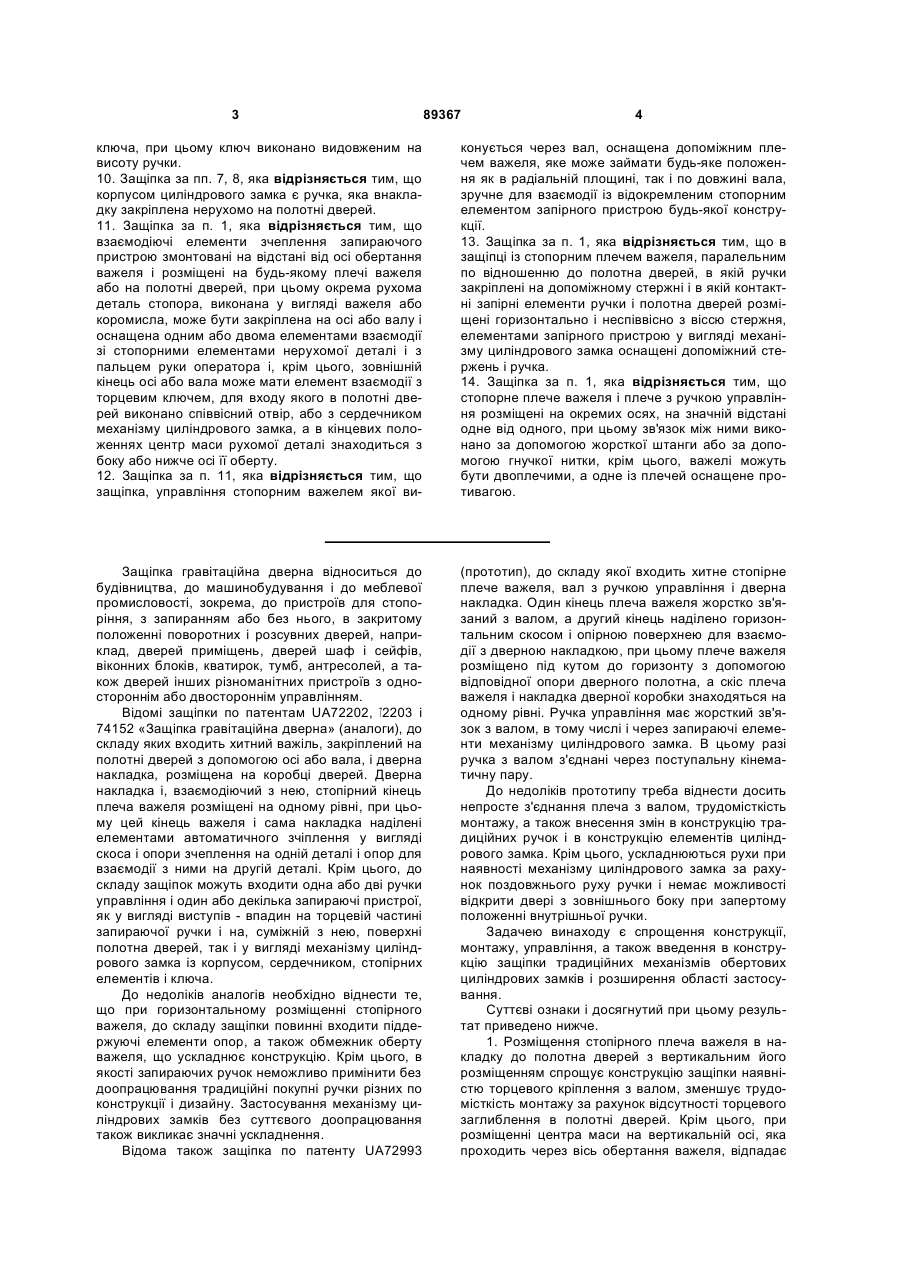

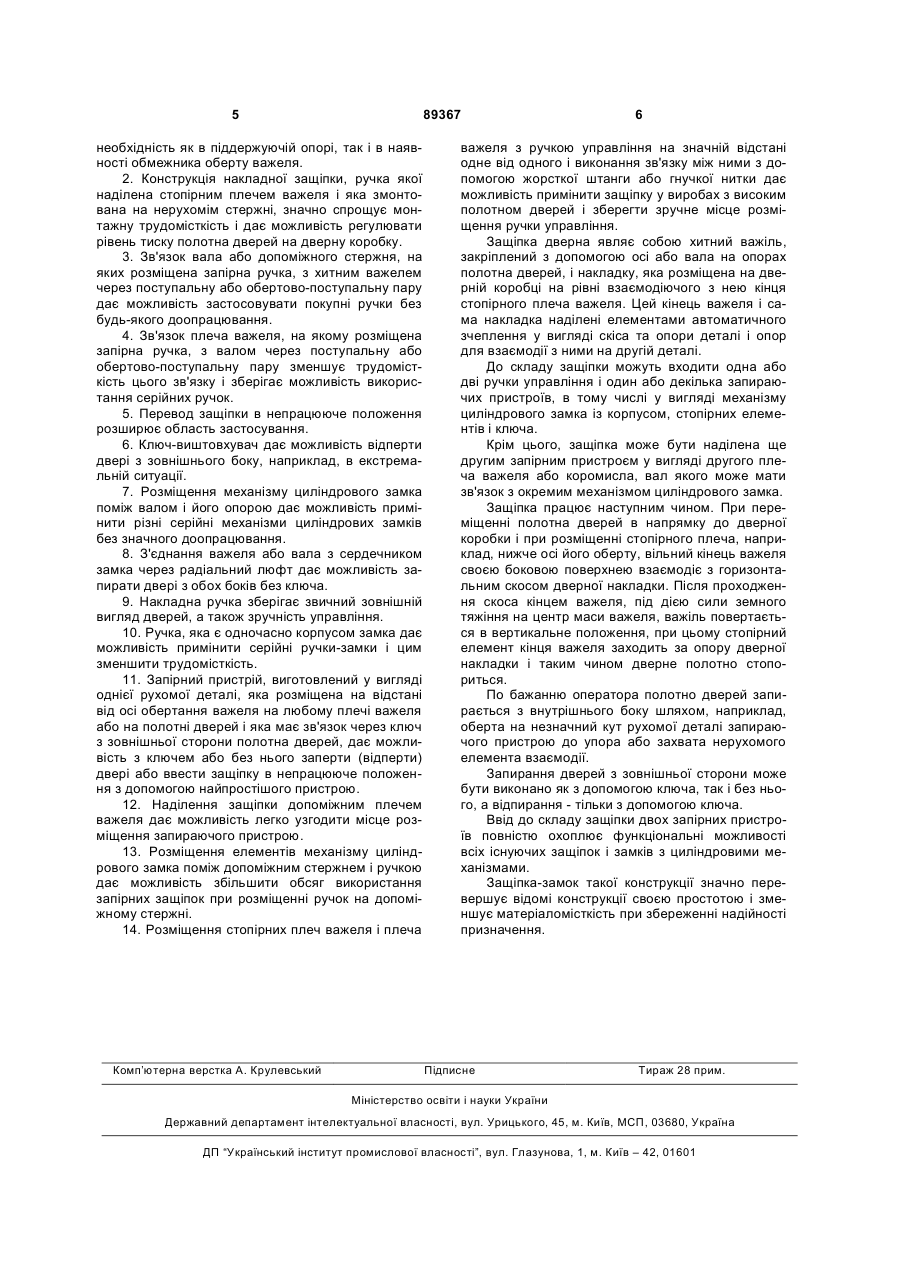

1. Защіпка гравітаційна дверна, до складу якої входить хитний важіль, закріплений за допомогою осі або вала на опорах полотна дверей, і накладка, розміщена на дверній коробці на рівні взаємодіючого з нею кінця стопорного плеча важеля, при цьому цей кінець плеча важеля і сама накладка оснащені елементами автоматичного зчеплення у вигляді скосу і опори зчеплення на одній деталі і опор для взаємодії з ними на другій деталі, крім цього, до складу защіпки можуть входити одна або дві ручки управління і один або декілька запірних пристроїв, в тому числі у вигляді механізму циліндрового замка із корпусом, сердечником, стопорних елементів і ключа, яка відрізняється тим, що стопорне плече важеля, оснащене боковими стопорними елементами, займає вертикальне положення, скіс розміщено горизонтально, а ручка може бути закріплена на валу, співвісно з ним, або на плечах важеля під будь-яким радіальним кутом з вершиною на осі обертання вала, при цьому центр маси може знаходитись як на вертикальній осі, так і по обидві сторони від неї, в тому числі і на іншому плечі важеля при наявності обмежника оберту важеля. 2. Защіпка за п. 1, яка відрізняється тим, що в накладній защіпці, змонтованій на зовнішній стороні дверей, стопорне плече важеля має жорсткий зв'язок з торцем ручки, а ручка закріплена через обертову пару або через гвинтову передачу на стержні, який нерухомо закріплений на полотні дверей. 2 (19) 1 3 89367 4 ключа, при цьому ключ виконано видовженим на висоту ручки. 10. Защіпка за пп. 7, 8, яка відрізняється тим, що корпусом циліндрового замка є ручка, яка внакладку закріплена нерухомо на полотні дверей. 11. Защіпка за п. 1, яка відрізняється тим, що взаємодіючі елементи зчеплення запираючого пристрою змонтовані на відстані від осі обертання важеля і розміщені на будь-якому плечі важеля або на полотні дверей, при цьому окрема рухома деталь стопора, виконана у вигляді важеля або коромисла, може бути закріплена на осі або валу і оснащена одним або двома елементами взаємодії зі стопорними елементами нерухомої деталі і з пальцем руки оператора і, крім цього, зовнішній кінець осі або вала може мати елемент взаємодії з торцевим ключем, для входу якого в полотні дверей виконано співвісний отвір, або з сердечником механізму циліндрового замка, а в кінцевих положеннях центр маси рухомої деталі знаходиться з боку або нижче осі її оберту. 12. Защіпка за п. 11, яка відрізняється тим, що защіпка, управління стопорним важелем якої ви конується через вал, оснащена допоміжним плечем важеля, яке може займати будь-яке положення як в радіальній площині, так і по довжині вала, зручне для взаємодії із відокремленим стопорним елементом запірного пристрою будь-якої конструкції. 13. Защіпка за п. 1, яка відрізняється тим, що в защіпці із стопорним плечем важеля, паралельним по відношенню до полотна дверей, в якій ручки закріплені на допоміжному стержні і в якій контактні запірні елементи ручки і полотна дверей розміщені горизонтально і неспіввісно з віссю стержня, елементами запірного пристрою у вигляді механізму циліндрового замка оснащені допоміжний стержень і ручка. 14. Защіпка за п. 1, яка відрізняється тим, що стопорне плече важеля і плече з ручкою управління розміщені на окремих осях, на значній відстані одне від одного, при цьому зв'язок між ними виконано за допомогою жорсткої штанги або за допомогою гнучкої нитки, крім цього, важелі можуть бути двоплечими, а одне із плечей оснащене противагою. Защіпка гравітаційна дверна відноситься до будівництва, до машинобудування і до меблевої промисловості, зокрема, до пристроїв для стопоріння, з запиранням або без нього, в закритому положенні поворотних і розсувних дверей, наприклад, дверей приміщень, дверей шаф і сейфів, віконних блоків, кватирок, тумб, антресолей, а також дверей інших різноманітних пристроїв з одностороннім або двостороннім управлінням. Відомі защіпки по патентам UA72202, 72203 і 74152 «Защіпка гравітаційна дверна» (аналоги), до складу яких входить хитний важіль, закріплений на полотні дверей з допомогою осі або вала, і дверна накладка, розміщена на коробці дверей. Дверна накладка і, взаємодіючий з нею, стопірний кінець плеча важеля розміщені на одному рівні, при цьому цей кінець важеля і сама накладка наділені елементами автоматичного зчіплення у вигляді скоса і опори зчеплення на одній деталі і опор для взаємодії з ними на другій деталі. Крім цього, до складу защіпок можуть входити одна або дві ручки управління і один або декілька запираючі пристрої, як у вигляді виступів - впадин на торцевій частині запираючої ручки і на, суміжній з нею, поверхні полотна дверей, так і у вигляді механізму циліндрового замка із корпусом, сердечником, стопірних елементів і ключа. До недоліків аналогів необхідно віднести те, що при горизонтальному розміщенні стопірного важеля, до складу защіпки повинні входити піддержуючі елементи опор, а також обмежник оберту важеля, що ускладнює конструкцію. Крім цього, в якості запираючих ручок неможливо примінити без доопрацювання традиційні покупні ручки різних по конструкції і дизайну. Застосування механізму циліндрових замків без суттєвого доопрацювання також викликає значні ускладнення. Відома також защіпка по патенту UA72993 (прототип), до складу якої входить хитне стопірне плече важеля, вал з ручкою управління і дверна накладка. Один кінець плеча важеля жорстко зв'язаний з валом, а другий кінець наділено горизонтальним скосом і опірною поверхнею для взаємодії з дверною накладкою, при цьому плече важеля розміщено під кутом до горизонту з допомогою відповідної опори дверного полотна, а скіс плеча важеля і накладка дверної коробки знаходяться на одному рівні. Ручка управління має жорсткий зв'язок з валом, в тому числі і через запираючі елементи механізму циліндрового замка. В цьому разі ручка з валом з'єднані через поступальну кінематичну пару. До недоліків прототипу треба віднести досить непросте з'єднання плеча з валом, трудомісткість монтажу, а також внесення змін в конструкцію традиційних ручок і в конструкцію елементів циліндрового замка. Крім цього, ускладнюються рухи при наявності механізму циліндрового замка за рахунок поздовжнього руху ручки і немає можливості відкрити двері з зовнішнього боку при запертому положенні внутрішньої ручки. Задачею винаходу є спрощення конструкції, монтажу, управління, а також введення в конструкцію защіпки традиційних механізмів обертових циліндрових замків і розширення області застосування. Суттєві ознаки і досягнутий при цьому результат приведено нижче. 1. Розміщення стопірного плеча важеля в накладку до полотна дверей з вертикальним його розміщенням спрощує конструкцію защіпки наявністю торцевого кріплення з валом, зменшує трудомісткість монтажу за рахунок відсутності торцевого заглиблення в полотні дверей. Крім цього, при розміщенні центра маси на вертикальній осі, яка проходить через вісь обертання важеля, відпадає 5 89367 необхідність як в піддержуючій опорі, так і в наявності обмежника оберту важеля. 2. Конструкція накладної защіпки, ручка якої наділена стопірним плечем важеля і яка змонтована на нерухомім стержні, значно спрощує монтажну трудомісткість і дає можливість регулювати рівень тиску полотна дверей на дверну коробку. 3. Зв'язок вала або допоміжного стержня, на яких розміщена запірна ручка, з хитним важелем через поступальну або обертово-поступальну пару дає можливість застосовувати покупні ручки без будь-якого доопрацювання. 4. Зв'язок плеча важеля, на якому розміщена запірна ручка, з валом через поступальну або обертово-поступальну пару зменшує трудомісткість цього зв'язку і зберігає можливість використання серійних ручок. 5. Перевод защіпки в непрацююче положення розширює область застосування. 6. Ключ-виштовхувач дає можливість відперти двері з зовнішнього боку, наприклад, в екстремальній ситуації. 7. Розміщення механізму циліндрового замка поміж валом і його опорою дає можливість примінити різні серійні механізми циліндрових замків без значного доопрацювання. 8. З'єднання важеля або вала з сердечником замка через радіальний люфт дає можливість запирати двері з обох боків без ключа. 9. Накладна ручка зберігає звичний зовнішній вигляд дверей, а також зручність управління. 10. Ручка, яка є одночасно корпусом замка дає можливість примінити серійні ручки-замки і цим зменшити трудомісткість. 11. Запірний пристрій, виготовлений у вигляді однієї рухомої деталі, яка розміщена на відстані від осі обертання важеля на любому плечі важеля або на полотні дверей і яка має зв'язок через ключ з зовнішньої сторони полотна дверей, дає можливість з ключем або без нього заперти (відперти) двері або ввести защіпку в непрацююче положення з допомогою найпростішого пристрою. 12. Наділення защіпки допоміжним плечем важеля дає можливість легко узгодити місце розміщення запираючого пристрою. 13. Розміщення елементів механізму циліндрового замка поміж допоміжним стержнем і ручкою дає можливість збільшити обсяг використання запірних защіпок при розміщенні ручок на допоміжному стержні. 14. Розміщення стопірних плеч важеля і плеча Комп’ютерна верстка А. Крулевський 6 важеля з ручкою управління на значній відстані одне від одного і виконання зв'язку між ними з допомогою жорсткої штанги або гнучкої нитки дає можливість примінити защіпку у виробах з високим полотном дверей і зберегти зручне місце розміщення ручки управління. Защіпка дверна являє собою хитний важіль, закріплений з допомогою осі або вала на опорах полотна дверей, і накладку, яка розміщена на дверній коробці на рівні взаємодіючого з нею кінця стопірного плеча важеля. Цей кінець важеля і сама накладка наділені елементами автоматичного зчеплення у вигляді скіса та опори деталі і опор для взаємодії з ними на другій деталі. До складу защіпки можуть входити одна або дві ручки управління і один або декілька запираючих пристроїв, в тому числі у вигляді механізму циліндрового замка із корпусом, стопірних елементів і ключа. Крім цього, защіпка може бути наділена ще другим запірним пристроєм у вигляді другого плеча важеля або коромисла, вал якого може мати зв'язок з окремим механізмом циліндрового замка. Защіпка працює наступним чином. При переміщенні полотна дверей в напрямку до дверної коробки і при розміщенні стопірного плеча, наприклад, нижче осі його оберту, вільний кінець важеля своєю боковою поверхнею взаємодіє з горизонтальним скосом дверної накладки. Після проходження скоса кінцем важеля, під дією сили земного тяжіння на центр маси важеля, важіль повертається в вертикальне положення, при цьому стопірний елемент кінця важеля заходить за опору дверної накладки і таким чином дверне полотно стопориться. По бажанню оператора полотно дверей запирається з внутрішнього боку шляхом, наприклад, оберта на незначний кут рухомої деталі запираючого пристрою до упора або захвата нерухомого елемента взаємодії. Запирання дверей з зовнішньої сторони може бути виконано як з допомогою ключа, так і без нього, а відпирання - тільки з допомогою ключа. Ввід до складу защіпки двох запірних пристроїв повністю охоплює функціональні можливості всіх існуючих защіпок і замків з циліндровими механізмами. Защіпка-замок такої конструкції значно перевершує відомі конструкції своєю простотою і зменшує матеріаломісткість при збереженні надійності призначення. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
