Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і мбд та розширеними можливостями для полігонного випробувального комплексу

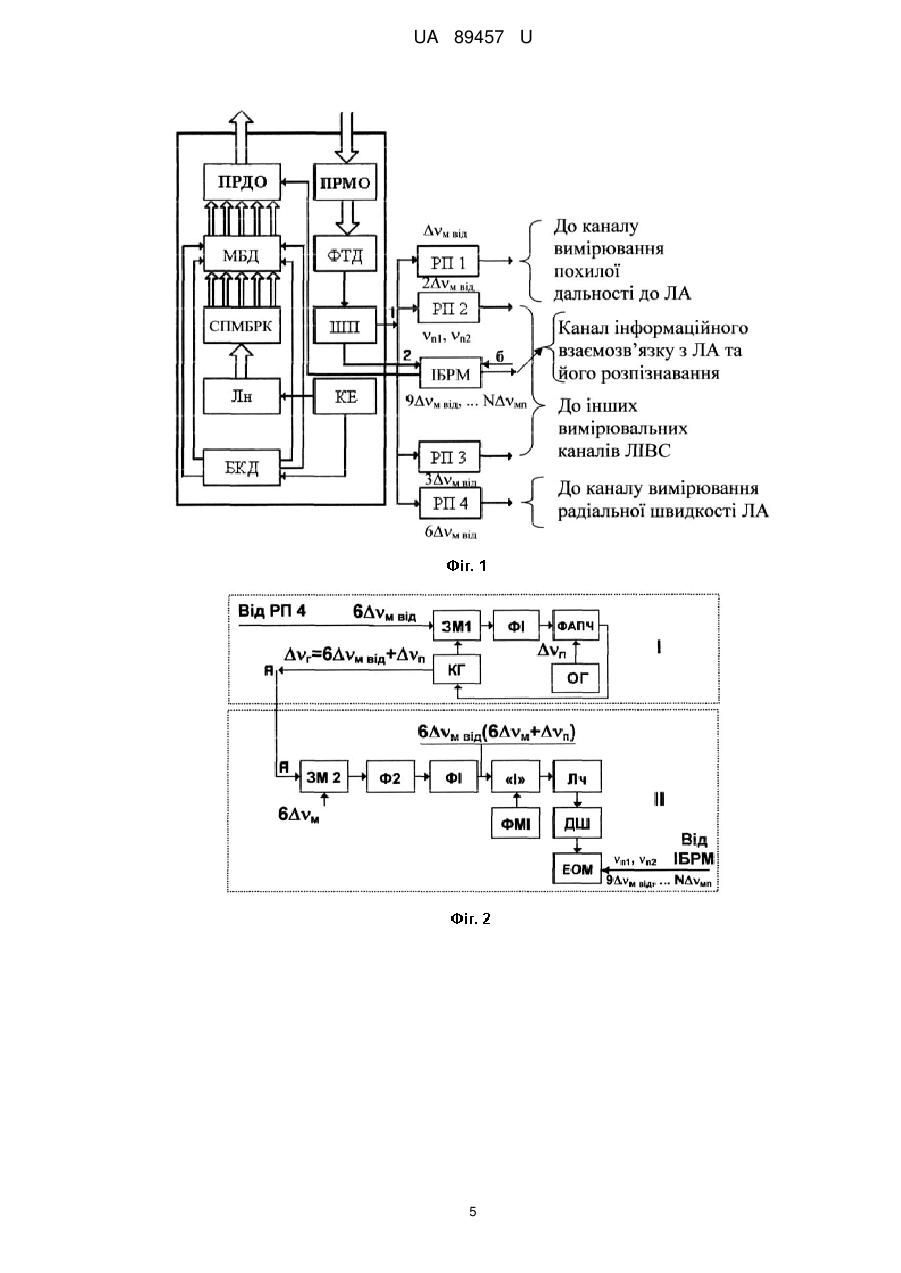

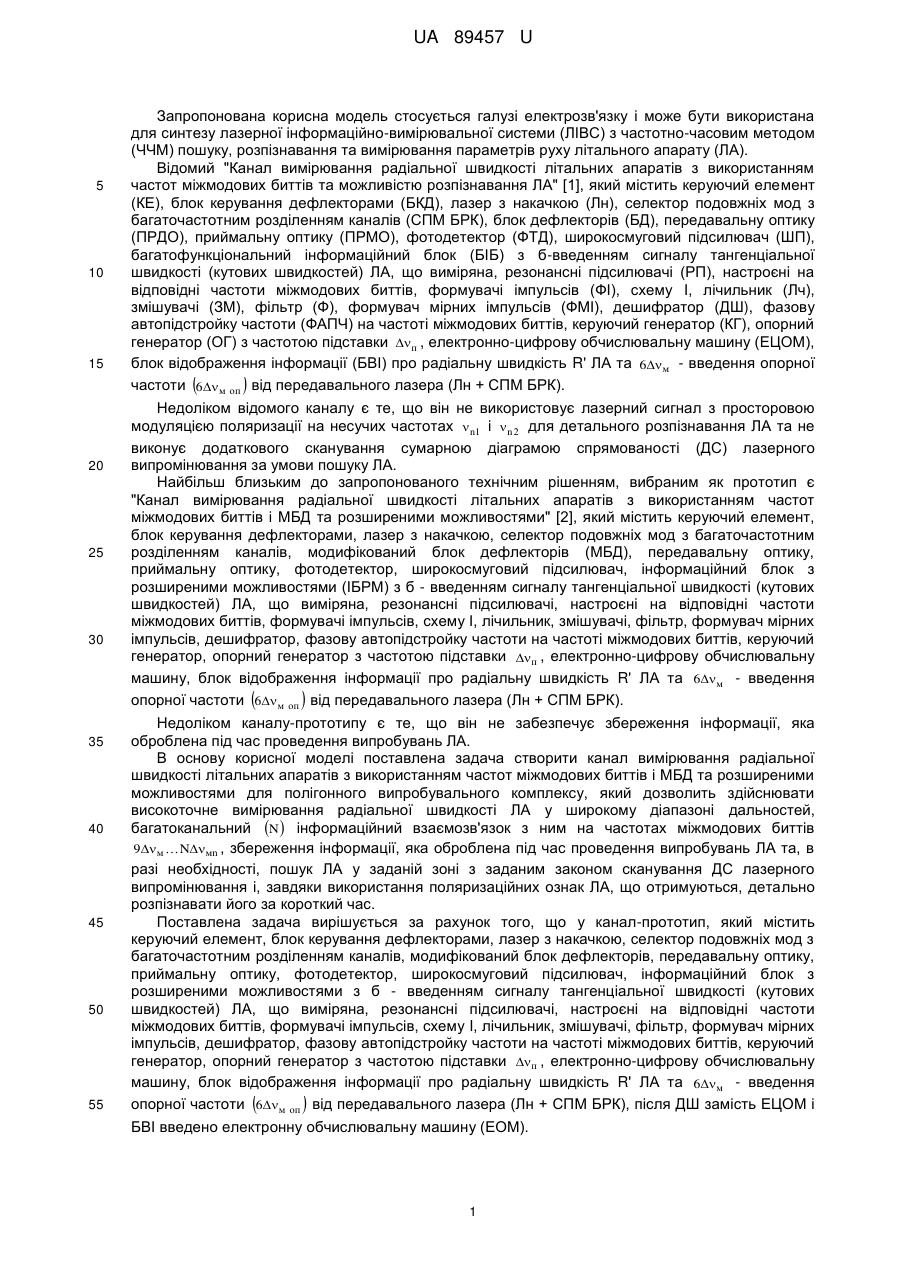

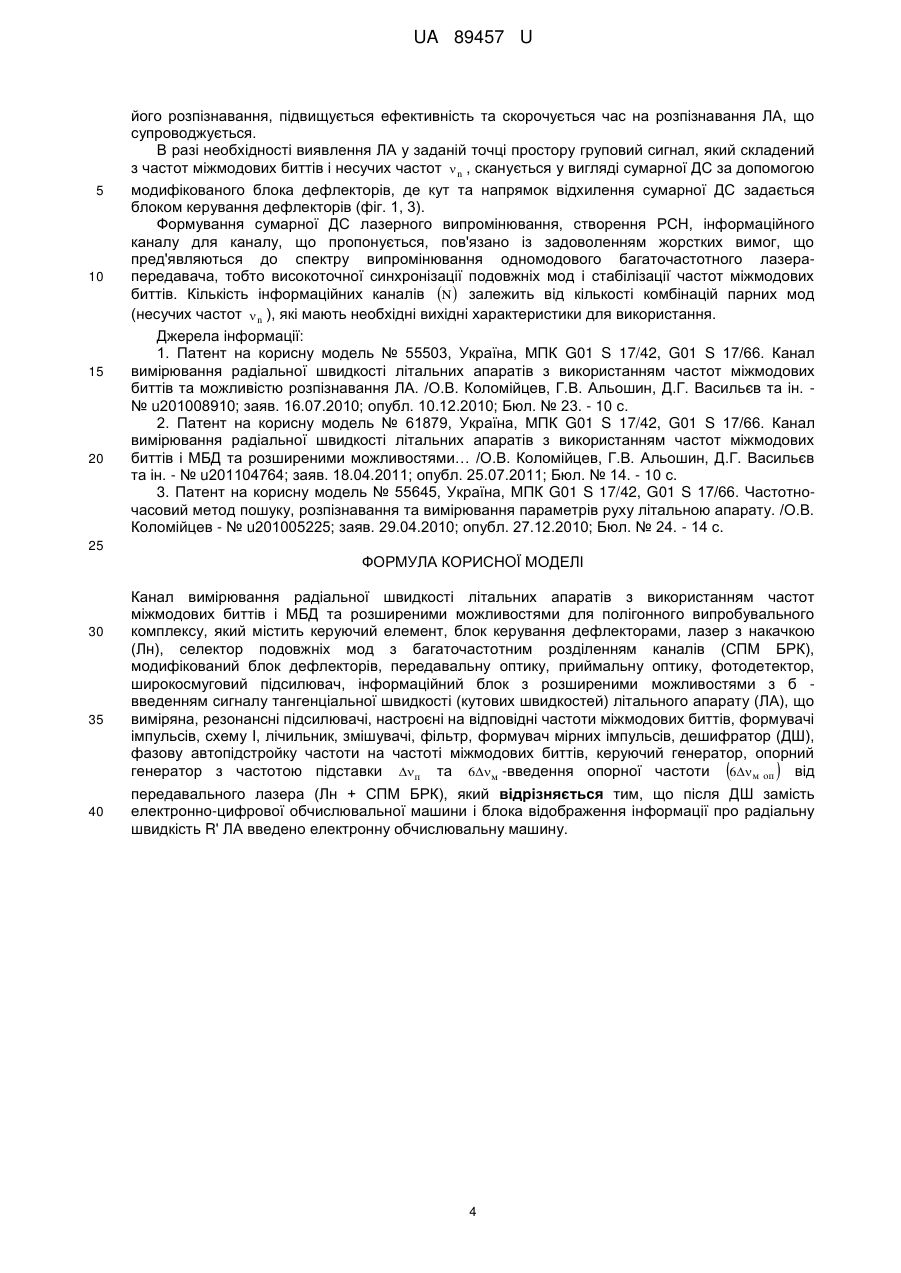

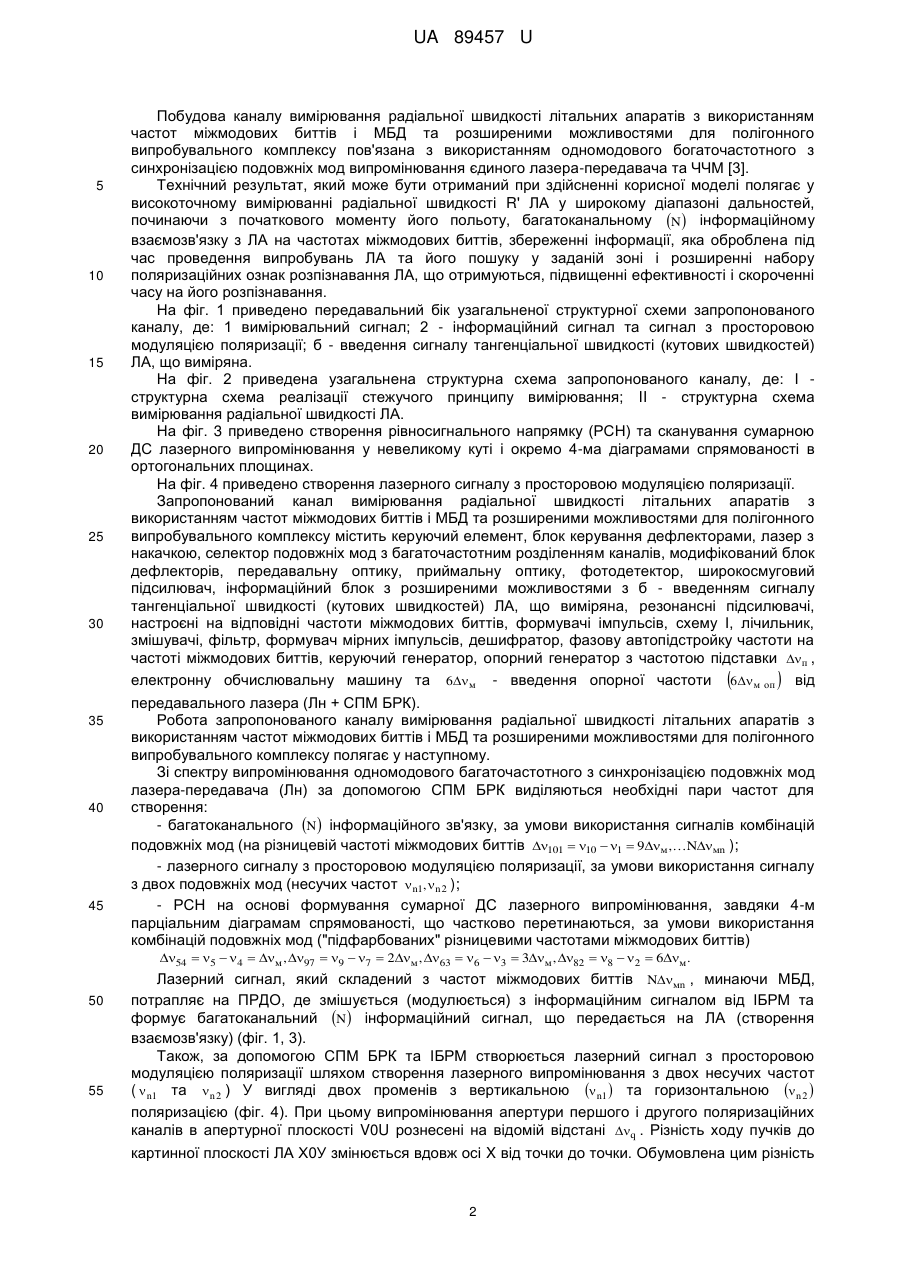

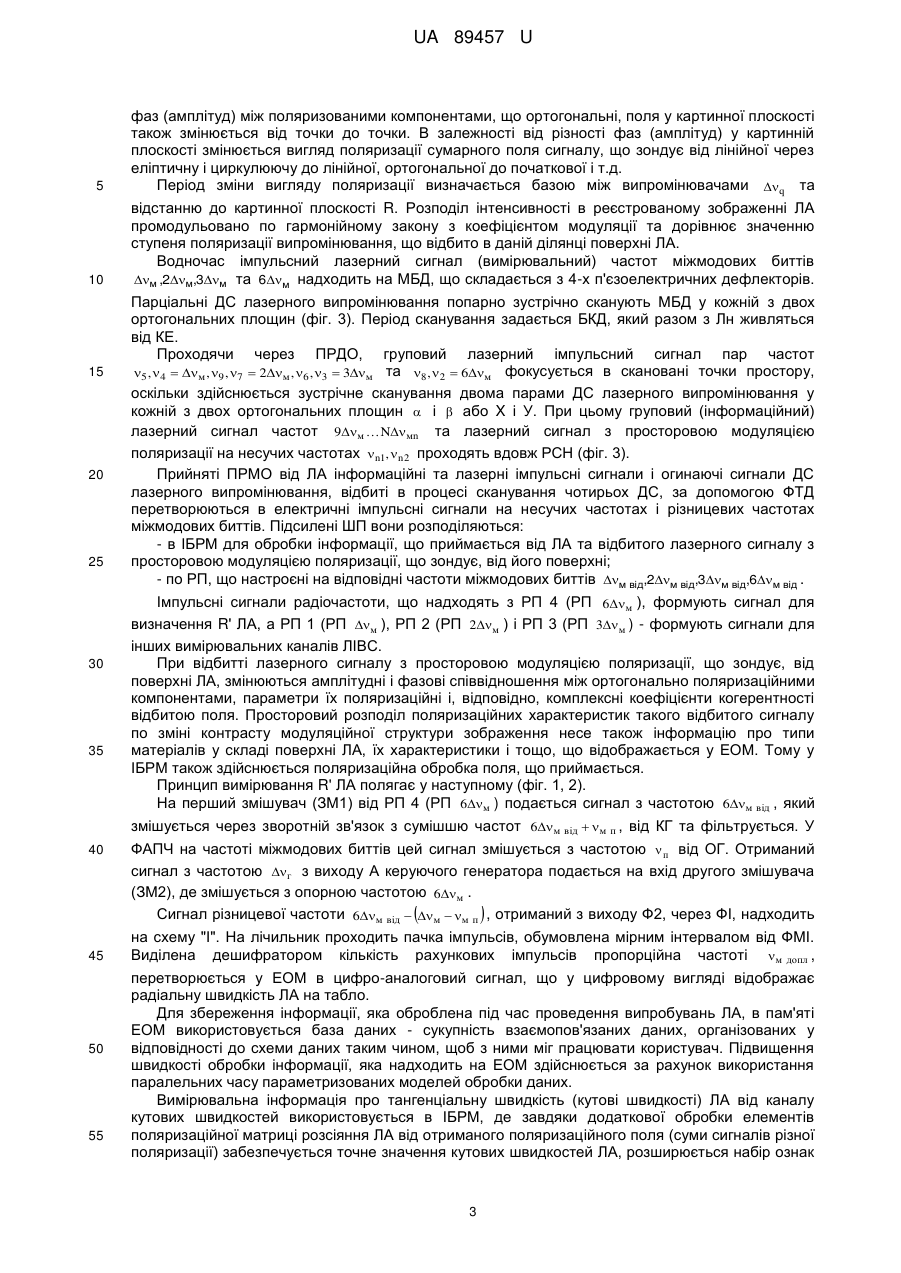

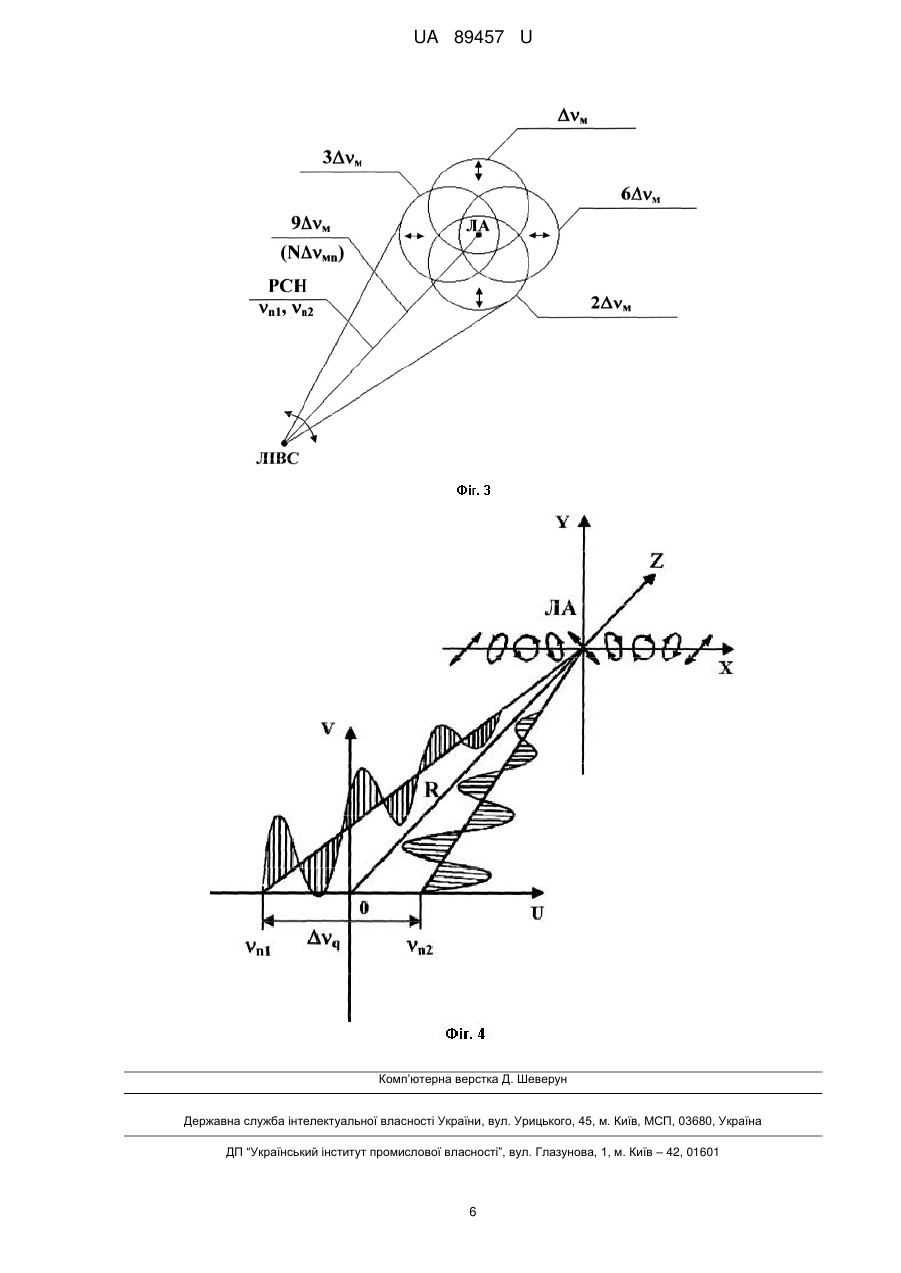

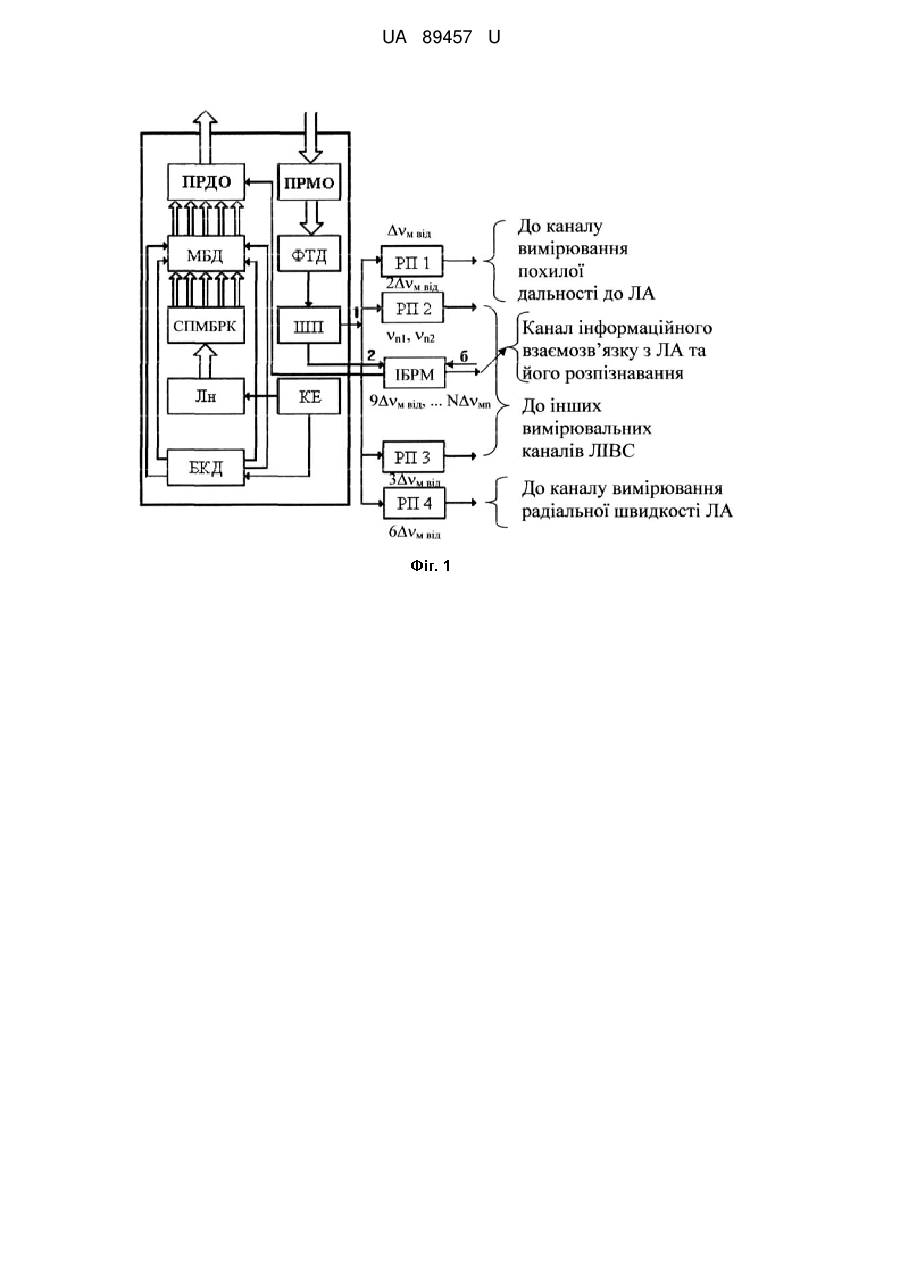

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарату (ЛА), що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п та 6м - введення опорної частоти 6м оп  від передавального лазера (Лн + СПМ БРК). Після ДШ замість електронно-цифрової обчислювальної машини і блока відображення інформації про радіальну швидкість R' ЛА введено електронну обчислювальну машину. UA 89457 U (12) UA 89457 U UA 89457 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель стосується галузі електрозв'язку і може бути використана для синтезу лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарату (ЛА). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю розпізнавання ЛА" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), багатофункціональний інформаційний блок (БІБ) з б-введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему І, лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки п , електронно-цифрову обчислювальну машину (ЕЦОМ), блок відображення інформації (БВІ) про радіальну швидкість R' ЛА та 6м - введення опорної частоти 6м оп  від передавального лазера (Лн + СПМ БРК). Недоліком відомого каналу є те, що він не використовує лазерний сигнал з просторовою модуляцією поляризації на несучих частотах  n1 і n 2 для детального розпізнавання ЛА та не виконує додаткового сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання за умови пошуку ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів (МБД), передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями (ІБРМ) з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п , електронно-цифрову обчислювальну машину, блок відображення інформації про радіальну швидкість R' ЛА та 6м - введення опорної частоти 6м оп  від передавального лазера (Лн + СПМ БРК). Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, багатоканальний N інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9м Nмn , збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, пошук ЛА у заданій зоні з заданим законом сканування ДС лазерного випромінювання і, завдяки використання поляризаційних ознак ЛА, що отримуються, детально розпізнавати його за короткий час. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п , електронно-цифрову обчислювальну машину, блок відображення інформації про радіальну швидкість R' ЛА та 6м - введення опорної частоти 6м оп  від передавального лазера (Лн + СПМ БРК), після ДШ замість ЕЦОМ і БВІ введено електронну обчислювальну машину (ЕОМ). 1 UA 89457 U 5 10 15 20 25 30 35 40 45 Побудова каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні радіальної швидкості R' ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному N інформаційному взаємозв'язку з ЛА на частотах міжмодових биттів, збереженні інформації, яка оброблена під час проведення випробувань ЛА та його пошуку у заданій зоні і розширенні набору поляризаційних ознак розпізнавання ЛА, що отримуються, підвищенні ефективності і скороченні часу на його розпізнавання. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 вимірювальний сигнал; 2 - інформаційний сигнал та сигнал з просторовою модуляцією поляризації; б - введення сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації стежучого принципу вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС лазерного випромінювання у невеликому куті і окремо 4-ма діаграмами спрямованості в ортогональних площинах. На фіг. 4 приведено створення лазерного сигналу з просторовою модуляцією поляризації. Запропонований канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему І, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п , електронну обчислювальну машину та 6м - введення опорної частоти 6м оп  від передавального лазера (Лн + СПМ БРК). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального N інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів 101  10  1  9м ,Nмn ); - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот n1,n 2 ); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54  5  4  м , 97  9  7  2м , 63  6  3  3м , 82  8  2  6м. 50 55 Лазерний сигнал, який складений з частот міжмодових биттів Nмn , минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБРМ та формує багатоканальний N інформаційний сигнал, що передається на ЛА (створення взаємозв'язку) (фіг. 1, 3). Також, за допомогою СПМ БРК та ІБРМ створюється лазерний сигнал з просторовою модуляцією поляризації шляхом створення лазерного випромінювання з двох несучих частот (  n1 та n 2 ) У вигляді двох променів з вертикальною  n1  та горизонтальною  n 2  поляризацією (фіг. 4). При цьому випромінювання апертури першого і другого поляризаційних каналів в апертурної плоскості V0U рознесені на відомій відстані q . Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність 2 UA 89457 U 5 фаз (амплітуд) між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз (амплітуд) у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до початкової і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами q та 10 відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції та дорівнює значенню ступеня поляризації випромінювання, що відбито в даній ділянці поверхні ЛА. Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів м ,2м,3м та 6м надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. 15 20 25 30 35 Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 3). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5 , 4  м , 9 , 7  2м , 6 , 3  3м та 8 , 2  6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  або X і У. При цьому груповий (інформаційний) лазерний сигнал частот 9м Nмn та лазерний сигнал з просторовою модуляцією поляризації на несучих частотах n1,n 2 проходять вдовж РСН (фіг. 3). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в ІБРМ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу з просторовою модуляцією поляризації, що зондує, від його поверхні; - по РП, що настроєні на відповідні частоти міжмодових биттів м від,2м від,3м від,6м від . Імпульсні сигнали радіочастоти, що надходять з РП 4 (РП 6м ), формують сигнал для визначення R' ЛА, а РП 1 (РП м ), РП 2 (РП 2м ) і РП 3 (РП 3м ) - формують сигнали для інших вимірювальних каналів ЛІВС. При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА, змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитою поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, що відображається у ЕОМ. Тому у ІБРМ також здійснюється поляризаційна обробка поля, що приймається. Принцип вимірювання R' ЛА полягає у наступному (фіг. 1, 2). На перший змішувач (ЗМ1) від РП 4 (РП 6м ) подається сигнал з частотою 6м від , який змішується через зворотній зв'язок з сумішшю частот 6м від  м п , від КГ та фільтрується. У 40 45 50 55 ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою  п від ОГ. Отриманий сигнал з частотою г з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6м . Сигнал різницевої частоти 6м від  м  м п  , отриманий з виходу Ф2, через ФІ, надходить на схему "І". На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті м допл , перетворюється у ЕОМ в цифро-аналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на табло. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання паралельних часу параметризованих моделей обробки даних. Вимірювальна інформація про тангенціальну швидкість (кутові швидкості) ЛА від каналу кутових швидкостей використовується в ІБРМ, де завдяки додаткової обробки елементів поляризаційної матриці розсіяння ЛА від отриманого поляризаційного поля (суми сигналів різної поляризації) забезпечується точне значення кутових швидкостей ЛА, розширюється набір ознак 3 UA 89457 U 5 10 15 20 його розпізнавання, підвищується ефективність та скорочується час на розпізнавання ЛА, що супроводжується. В разі необхідності виявлення ЛА у заданій точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот  n , сканується у вигляді сумарної ДС за допомогою модифікованого блока дефлекторів, де кут та напрямок відхилення сумарної ДС задається блоком керування дефлекторів (фіг. 1, 3). Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Кількість інформаційних каналів N залежить від кількості комбінацій парних мод (несучих частот  n ), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель № 55503, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та можливістю розпізнавання ЛА. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. № u201008910; заяв. 16.07.2010; опубл. 10.12.2010; Бюл. № 23. - 10 с. 2. Патент на корисну модель № 61879, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями… /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201104764; заяв. 18.04.2011; опубл. 25.07.2011; Бюл. № 14. - 10 с. 3. Патент на корисну модель № 55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літальною апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів і МБД та розширеними можливостями для полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарату (ЛА), що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, схему I, лічильник, змішувачі, фільтр, формувач мірних імпульсів, дешифратор (ДШ), фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п та 6м -введення опорної частоти 6м оп  від передавального лазера (Лн + СПМ БРК), який відрізняється тим, що після ДШ замість електронно-цифрової обчислювальної машини і блока відображення інформації про радіальну швидкість R' ЛА введено електронну обчислювальну машину. 4 UA 89457 U 5 UA 89457 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
