Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями для полігонного випробувального комплексу

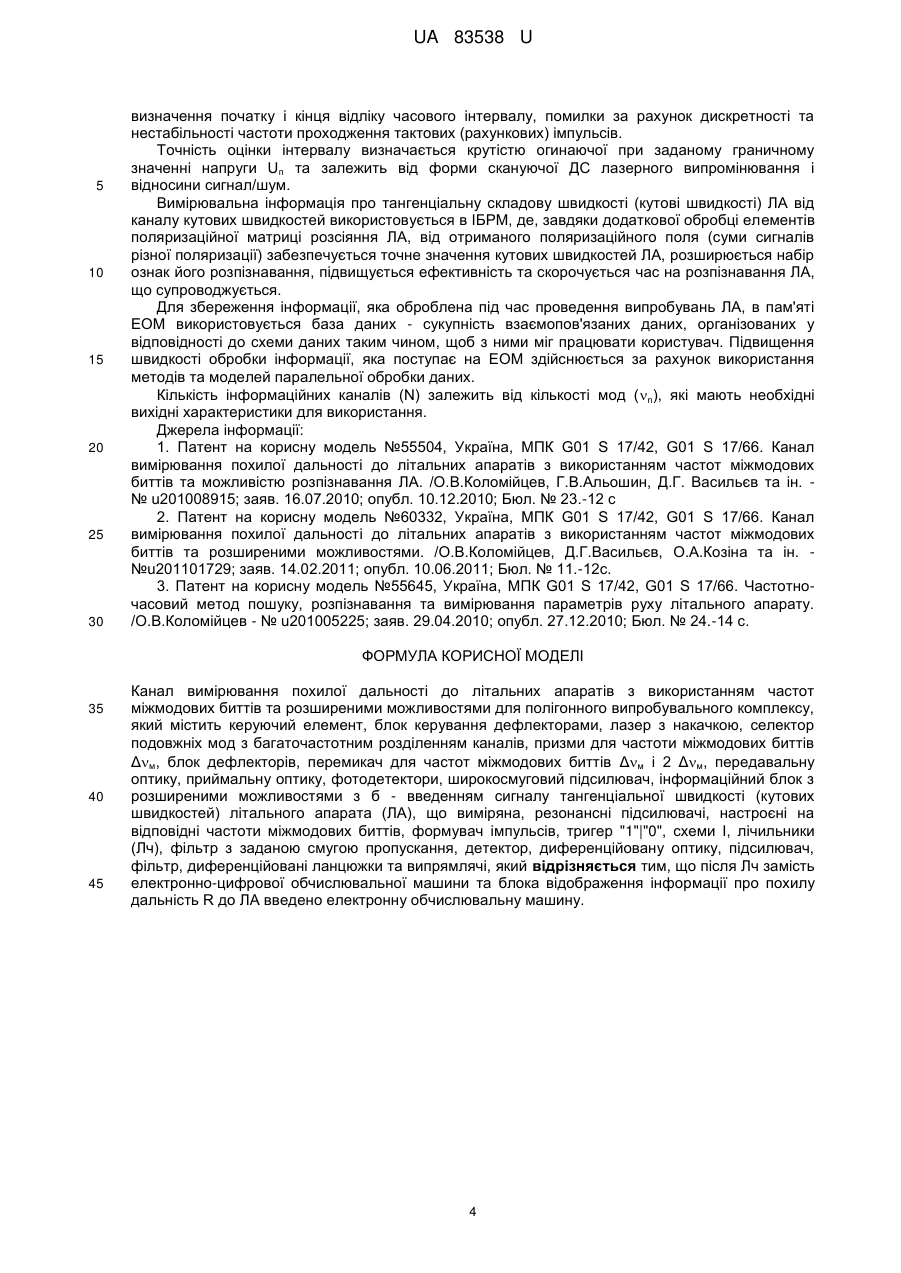

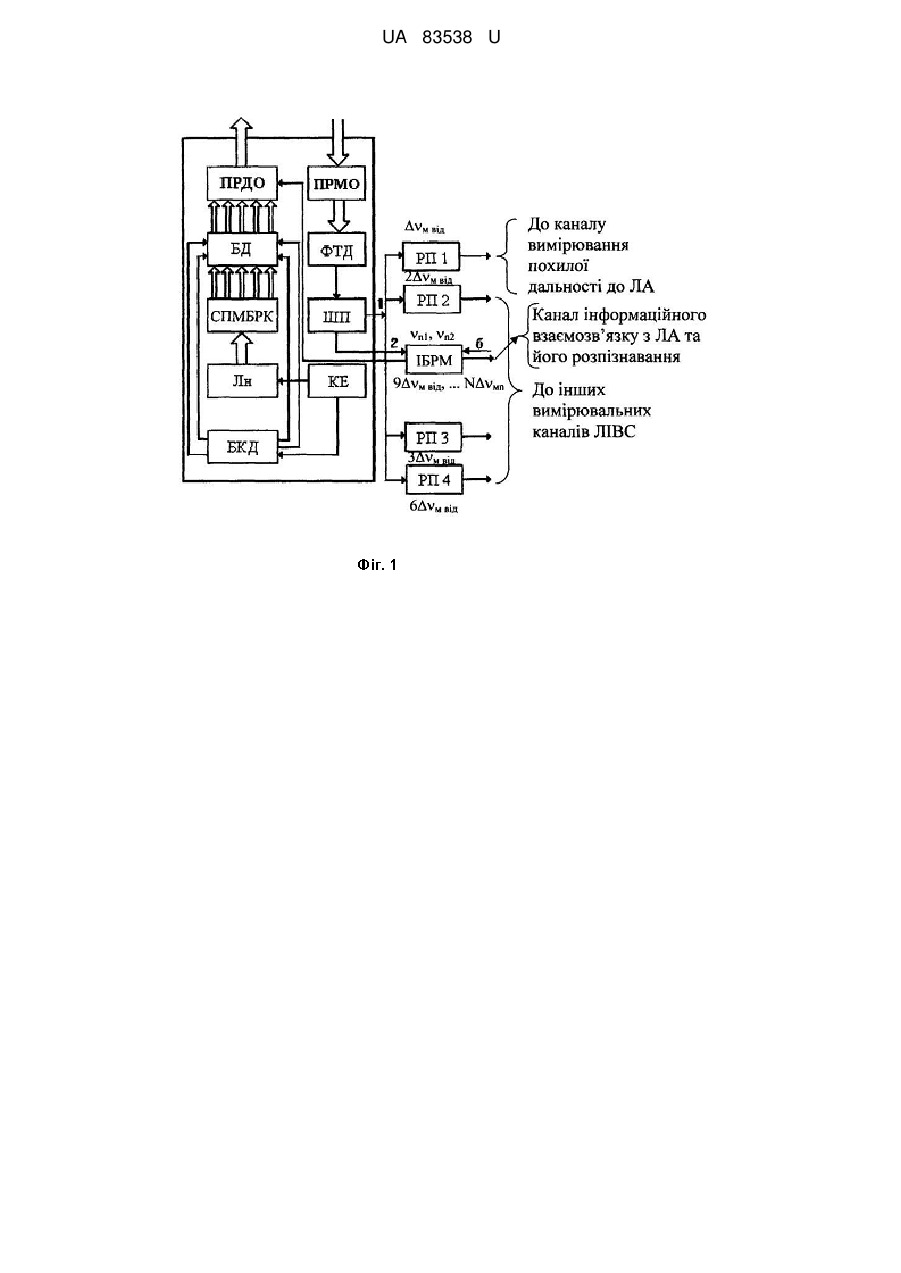

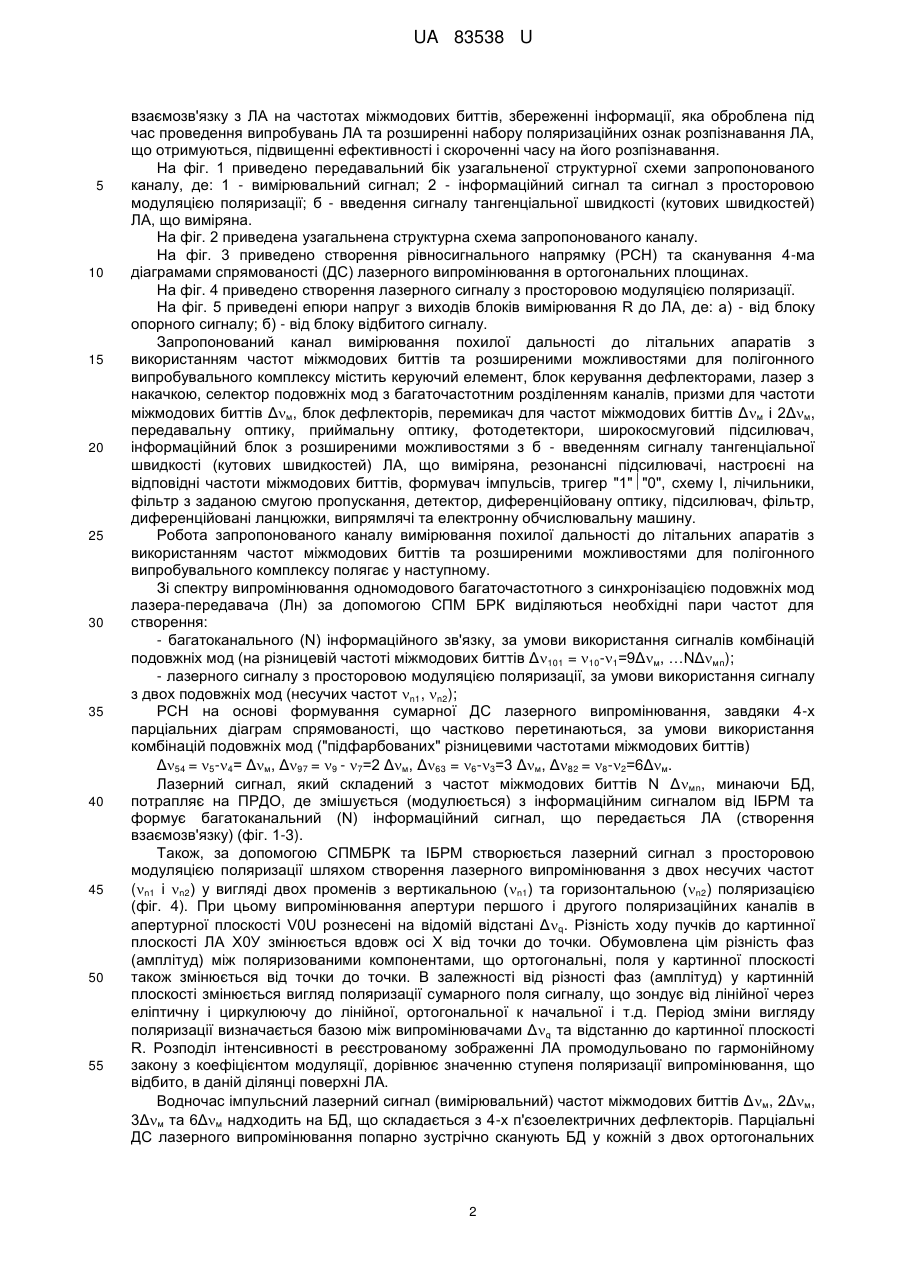

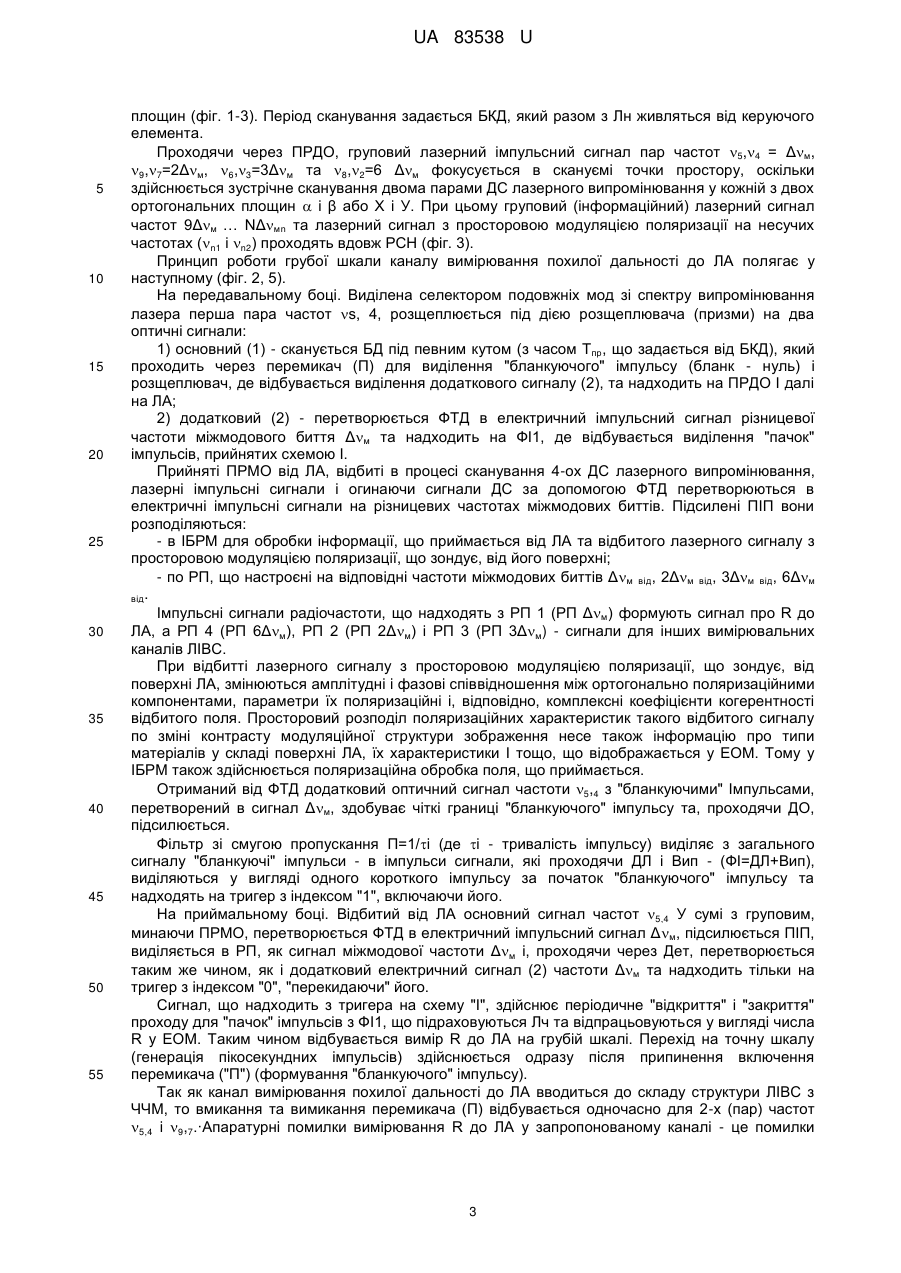

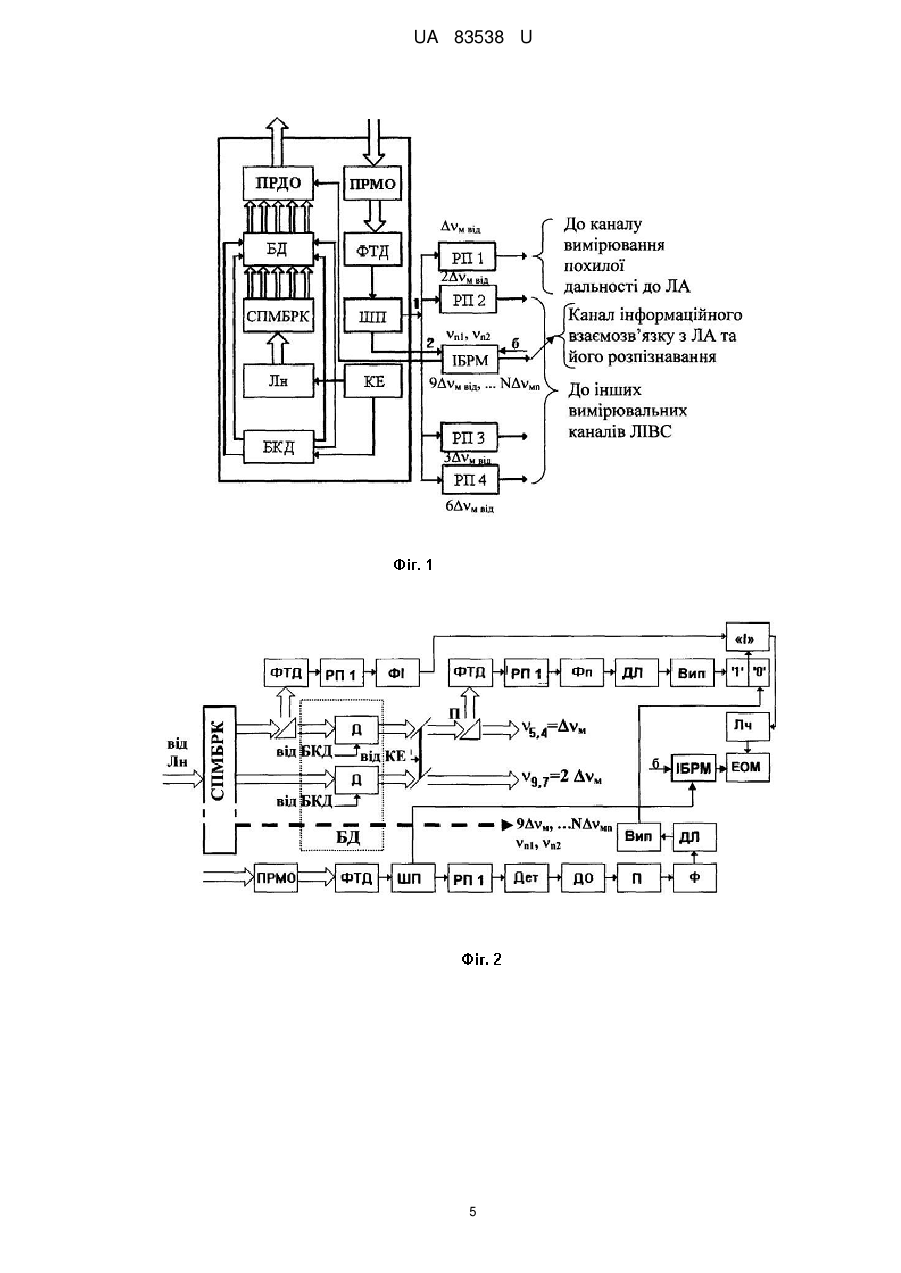

Реферат: Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями для полігонного випробувального комплексу, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δм, блок дефлекторів, перемикач для частот міжмодових биттів Δм і 2 Δм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарат (ЛА), що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схеми I, лічильники (Лч), фільтр з заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі. Після Лч замість електронноцифрової обчислювальної машини та блока відображення інформації про похилу дальність R до ЛА введено електронну обчислювальну машину. UA 83538 U (12) UA 83538 U UA 83538 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу шестипараметричної лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарату (ЛА). Відомий "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та можливістю розпізнавання ЛА" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМБРК), призми для частоти міжмодових биттів Δм, блок дефлекторів (БД), перемикач для частот міжмодових биттів Δм і 2 Δм, передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), багатофункціональний інформаційний блок (БІБ) з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1""0", схему І, лічильники (Лч), фільтр з заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ) та блок відображення інформації (БВІ) про похилу дальність R до ЛА. Недоліком відомого каналу є те, що він не використовує лазерний сигнал з просторовою модуляцією поляризації на несучих частотах n1 та n2 для детального розпізнавання ЛА. Найбільш близьким до запропонованого технічним рішенням, обраним як прототип є "Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δм, блок дефлекторів, перемикач для частот міжмодових биттів Δм і 2 Δм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями (ІБРМ) з б введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1""0", схему І, лічильники, фільтр з заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення інформації про похилу дальність R до ЛА. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями для полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання похилої дальності до ЛА у широкому діапазоні дальностей, багатоканальний (Ν) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9Δм … Ν Δмη, збереження інформації, яка оброблена під час проведення випробувань ЛА та, завдяки використання поляризаційних ознак ЛА, що отримуються, детально розпізнавати його за короткий час. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δм, блок дефлекторів, перемикач для частот міжмодових биттів Δм і 2Δм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1""0", схему І, лічильники, фільтр з заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення інформації про похилу дальність R до ЛА, після Лч замість ЕЦОМ та БВІ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями для полігонного випробувального комплексу пов'язана з використанням одномодового бaгаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (Ν) інформаційному 1 UA 83538 U 5 10 15 20 25 30 35 40 45 50 55 взаємозв'язку з ЛА на частотах міжмодових биттів, збереженні інформації, яка оброблена під час проведення випробувань ЛА та розширенні набору поляризаційних ознак розпізнавання ЛА, що отримуються, підвищенні ефективності і скороченні часу на його розпізнавання. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал та сигнал з просторовою модуляцією поляризації; б - введення сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 4 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 5 приведені епюри напруг з виходів блоків вимірювання R до ЛА, де: а) - від блоку опорного сигналу; б) - від блоку відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями для полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δм, блок дефлекторів, перемикач для частот міжмодових биттів Δм і 2Δм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1""0", схему І, лічильники, фільтр з заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі та електронну обчислювальну машину. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями для полігонного випробувального комплексу полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (Ν) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів Δ101 = 10-1=9Δм, …ΝΔмn); - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот n1, n2); РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-х парціальних діаграм спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δ54 = 5-4= Δм, Δ97 = 9 - 7=2 Δм, Δ63 = 6-3=3 Δм, Δ82 = 8-2=6Δм. Лазерний сигнал, який складений з частот міжмодових биттів Ν Δмn, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБРМ та формує багатоканальний (Ν) інформаційний сигнал, що передається ЛА (створення взаємозв'язку) (фіг. 1-3). Також, за допомогою СПМБРК та ІБРМ створюється лазерний сигнал з просторовою модуляцією поляризації шляхом створення лазерного випромінювання з двох несучих частот (n1 і n2) у вигляді двох променів з вертикальною (n1) та горизонтальною (n2) поляризацією (фіг. 4). При цьому випромінювання апертури першого і другого поляризаційних каналів в апертурної плоскості V0U рознесені на відомій відстані Δq. Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цім різність фаз (амплітуд) між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз (амплітуд) у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної к начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами Δq та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Водночас iмпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів Δм, 2Δм, 3Δм та 6Δм надходить на БД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних 2 UA 83538 U 5 10 15 20 25 30 35 40 45 50 55 площин (фіг. 1-3). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4 = Δм, 9,7=2Δм, 6,3=3Δм та 8,2=6 Δм фокусується в скануємi точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  i β або X і У. При цьому груповий (інформаційний) лазерний сигнал частот 9Δм … ΝΔмn та лазерний сигнал з просторовою модуляцією поляризації на несучих частотах (n1 і n2) проходять вдовж РСН (фіг. 3). Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (фіг. 2, 5). На передавальному боці. Виділена селектором подовжніх мод зі спектру випромінювання лазера перша пара частот s, 4, розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний (1) - сканується БД під певним кутом (з часом Тпр, що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (2), та надходить на ПРДО І далі на ЛА; 2) додатковий (2) - перетворюється ФТД в електричний iмпульсний сигнал різницевої частоти міжмодового биття Δм та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою І. Прийняті ПРМО від ЛА, відбиті в процесі сканування 4-ох ДС лазерного випромінювання, лазерні імпульсні сигнали і огинаючи сигнали ДС за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ПІП вони розподіляються: - в ІБРМ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу з просторовою модуляцією поляризації, що зондує, від його поверхні; - по РП, що настроєні на відповідні частоти міжмодових биттів Δм від, 2Δм від, 3Δм від, 6Δм від. Імпульсні сигнали радіочастоти, що надходять з РП 1 (РП Δм) формують сигнал про R до ЛА, а РП 4 (РП 6Δм), РП 2 (РП 2Δм) і РП 3 (РП 3Δм) - сигнали для інших вимірювальних каналів ЛІВС. При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА, змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики І тощо, що відображається у ЕОМ. Тому у ІБРМ також здійснюється поляризаційна обробка поля, що приймається. Отриманий від ФТД додатковий оптичний сигнал частоти 5,4 з "бланкуючими" Імпульсами, перетворений в сигнал Δм, здобуває чіткі границі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропускання П=1/і (де і - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які проходячи ДЛ і Вип - (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот 5,4 У сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал Δм, підсилюється ПІП, виділяється в РП, як сигнал міжмодової частоти Δм і, проходячи через Дет, перетворюється таким же чином, як i додатковий електричний сигнал (2) частоти Δм та надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему "І", здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення перемикача ("П") (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА вводиться до складу структури ЛІВС з ЧЧМ, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-х (пар) частот 5,4 і 9,7.·Апаратурні помилки вимірювання R до ЛА у запропонованому каналі - це помилки 3 UA 83538 U 5 10 15 20 25 30 визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відносини сигнал/шум. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в ІБРМ, де, завдяки додаткової обробці елементів поляризаційної матриці розсіяння ЛА, від отриманого поляризаційного поля (суми сигналів різної поляризації) забезпечується точне значення кутових швидкостей ЛА, розширюється набір ознак його розпізнавання, підвищується ефективність та скорочується час на розпізнавання ЛА, що супроводжується. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання методів та моделей паралельної обробки даних. Кількість інформаційних каналів (N) залежить від кількості мод (n), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель №55504, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та можливістю розпізнавання ЛА. /О.В.Коломійцев, Г.В.Альошин, Д.Г. Васильєв та ін. № u201008915; заяв. 16.07.2010; опубл. 10.12.2010; Бюл. № 23.-12 с 2. Патент на корисну модель №60332, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями. /О.В.Коломійцев, Д.Г.Васильєв, О.А.Козіна та ін. №u201101729; заяв. 14.02.2011; опубл. 10.06.2011; Бюл. № 11.-12с. 3. Патент на корисну модель №55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В.Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24.-14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Канал вимірювання похилої дальності до літальних апаратів з використанням частот міжмодових биттів та розширеними можливостями для полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, призми для частоти міжмодових биттів Δм, блок дефлекторів, перемикач для частот міжмодових биттів Δм і 2 Δм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схеми I, лічильники (Лч), фільтр з заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі, який відрізняється тим, що після Лч замість електронно-цифрової обчислювальної машини та блока відображення інформації про похилу дальність R до ЛА введено електронну обчислювальну машину. 4 UA 83538 U 5 UA 83538 U 6 UA 83538 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
