Коробка для сигарет та зовнішня заготовка для неї

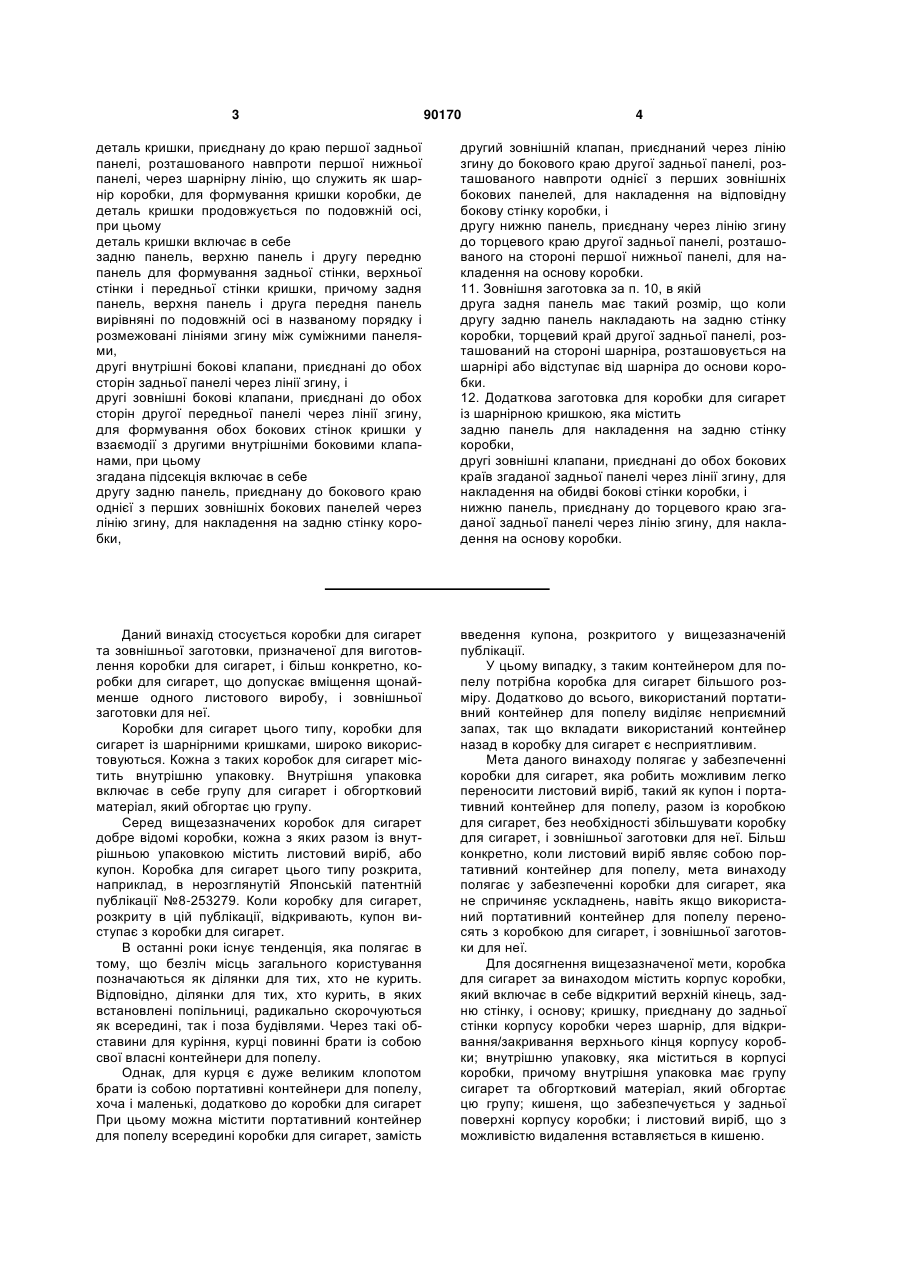

1. Коробка для сигарет, яка містить: корпус коробки, що включає в себе відкритий верхній кінець, задню стінку та основу; кришку, приєднану до задньої стінки згаданого корпусу коробки через шарнір, для відкривання/закривання верхнього кінця згаданого корпусу коробки; внутрішню упаковку, яка міститься в згаданому корпусі коробки, причому згадана внутрішня упаковка має групу сигарет та обгортковий матеріал, який обгортає цю групу; кишеню, що забезпечується у задньої лицьової поверхні згаданого корпусу коробки; і листовий виріб, що вставляється з можливістю видалення в згадану кишеню. 2. Коробка за п. 1, в якій згадана кишеня включає в себе додаткову стінку, що накладається на задню стінку згаданого корпусу коробки, щоб забезпечувати можливість створити простір кишені між задньою стінкою і додатковою стінкою, причому додаткова стінка має вхідний отвір, який утворений між краєм з боку кришки додаткової стінки і задньою стінкою. 2 (19) 1 3 90170 4 деталь кришки, приєднану до краю першої задньої панелі, розташованого навпроти першої нижньої панелі, через шарнірну лінію, що служить як шарнір коробки, для формування кришки коробки, де деталь кришки продовжується по подовжній осі, при цьому деталь кришки включає в себе задню панель, верхню панель і другу передню панель для формування задньої стінки, верхньої стінки і передньої стінки кришки, причому задня панель, верхня панель і друга передня панель вирівняні по подовжній осі в названому порядку і розмежовані лініями згину між суміжними панелями, другі внутрішні бокові клапани, приєднані до обох сторін задньої панелі через лінії згину, і другі зовнішні бокові клапани, приєднані до обох сторін другої передньої панелі через лінії згину, для формування обох бокових стінок кришки у взаємодії з другими внутрішніми боковими клапанами, при цьому згадана підсекція включає в себе другу задню панель, приєднану до бокового краю однієї з перших зовнішніх бокових панелей через лінію згину, для накладення на задню стінку коробки, другий зовнішній клапан, приєднаний через лінію згину до бокового краю другої задньої панелі, розташованого навпроти однієї з перших зовнішніх бокових панелей, для накладення на відповідну бокову стінку коробки, і другу нижню панель, приєднану через лінію згину до торцевого краю другої задньої панелі, розташованого на стороні першої нижньої панелі, для накладення на основу коробки. 11. Зовнішня заготовка за п. 10, в якій друга задня панель має такий розмір, що коли другу задню панель накладають на задню стінку коробки, торцевий край другої задньої панелі, розташований на стороні шарніра, розташовується на шарнірі або відступає від шарніра до основи коробки. 12. Додаткова заготовка для коробки для сигарет із шарнірною кришкою, яка містить задню панель для накладення на задню стінку коробки, другі зовнішні клапани, приєднані до обох бокових країв згаданої задньої панелі через лінії згину, для накладення на обидві бокові стінки коробки, і нижню панель, приєднану до торцевого краю згаданої задньої панелі через лінію згину, для накладення на основу коробки. Даний винахід стосується коробки для сигарет та зовнішньої заготовки, призначеної для виготовлення коробки для сигарет, і більш конкретно, коробки для сигарет, що допускає вміщення щонайменше одного листового виробу, і зовнішньої заготовки для неї. Коробки для сигарет цього типу, коробки для сигарет із шарнірними кришками, широко використовуються. Кожна з таких коробок для сигарет містить внутрішню упаковку. Внутрішня упаковка включає в себе групу для сигарет і обгортковий матеріал, який обгортає цю групу. Серед вищезазначених коробок для сигарет добре відомі коробки, кожна з яких разом із внутрішньою упаковкою містить листовий виріб, або купон. Коробка для сигарет цього типу розкрита, наприклад, в нерозглянутій Японській патентній публікації №8-253279. Коли коробку для сигарет, розкриту в цій публікації, відкривають, купон виступає з коробки для сигарет. В останні роки існує тенденція, яка полягає в тому, що безліч місць загального користування позначаються як ділянки для тих, хто не курить. Відповідно, ділянки для тих, хто курить, в яких встановлені попільниці, радикально скорочуються як всередині, так і поза будівлями. Через такі обставини для куріння, курці повинні брати із собою свої власні контейнери для попелу. Однак, для курця є дуже великим клопотом брати із собою портативні контейнери для попелу, хоча і маленькі, додатково до коробки для сигарет При цьому можна містити портативний контейнер для попелу всередині коробки для сигарет, замість введення купона, розкритого у вищезазначеній публікації. У цьому випадку, з таким контейнером для попелу потрібна коробка для сигарет більшого розміру. Додатково до всього, використаний портативний контейнер для попелу виділяє неприємний запах, так що вкладати використаний контейнер назад в коробку для сигарет є несприятливим. Мета даного винаходу полягає у забезпеченні коробки для сигарет, яка робить можливим легко переносити листовий виріб, такий як купон і портативний контейнер для попелу, разом із коробкою для сигарет, без необхідності збільшувати коробку для сигарет, і зовнішньої заготовки для неї. Більш конкретно, коли листовий виріб являє собою портативний контейнер для попелу, мета винаходу полягає у забезпеченні коробки для сигарет, яка не спричиняє ускладнень, навіть якщо використаний портативний контейнер для попелу переносять з коробкою для сигарет, і зовнішньої заготовки для неї. Для досягнення вищезазначеної мети, коробка для сигарет за винаходом містить корпус коробки, який включає в себе відкритий верхній кінець, задню стінку, і основу; кришку, приєднану до задньої стінки корпусу коробки через шарнір, для відкривання/закривання верхнього кінця корпусу коробки; внутрішню упаковку, яка міститься в корпусі коробки, причому внутрішня упаковка має групу сигарет та обгортковий матеріал, який обгортає цю групу; кишеня, що забезпечується у задньої поверхні корпусу коробки; і листовий виріб, що з можливістю видалення вставляється в кишеню. 5 Листовий виріб витягують з кишені коробки для сигарет, коли необхідно. Листовий виріб тільки трохи збільшує корпус коробки за товщиною. Тому коробку для сигарет за винаходом можна продавати через торговельний автомат, як при звичайних коробках для сигарет Точніше кажучи, кишеня включає в себе додаткову стінку, що накладається на задню стінку корпусу коробки, щоб забезпечити можливість створити простір кишені між задньою стінкою і додатковою стінкою. Кишеня має вхідний отвір, утворений між краєм додаткової стінки з боку кришки і задньою стінкою. Переважно, задня стінка корпусу коробки має увігнуту поверхню, яка збільшує простір кишені. Ця увігнута поверхня зменшує направлену назовні опуклість додаткової стінки, коли листовий виріб міститься в кишені. Тоді коробка для сигарет має задню лицьову поверхню, яка є фактично плоскою, щоб коробка для сигарет не застрявала в торговельному автоматі при видачі з цього автомата. Отже, коробка для сигарет може стабільно роздаватися з торговельного автомата. Коли коробка для сигарет являє собою упаковку із шарнірною кришкою, увігнута поверхня може продовжуватися від простору кишені до задньої поверхні кришки. У цьому випадку бажано, щоб глибина увігнутої поверхні в просторі кишені була більше, ніж в задній лицьовій поверхні кришки. Більш переважно, вхідний отвір кишені розташований на шарнірі кришки або відступає від шарніра до основи корпусу коробки. У цьому випадку, вхідний отвір кишені ніколи не буде перешкоджати відкриванню/закриванню кришки. Переважно, вхідний отвір кишені має форму поглиблення, яке вирізане увігнутою поверхнею до основи корпусу коробки. Такий вхідний отвір кишені забезпечує можливість доступу до листового виробу, що міститься в кишені, і полегшує витягання виробу з кишені. Більш конкретно, листовий виріб, переважно, являє собою пакет, який можна використовувати як контейнер для попелу. Пакет витягують з кишені перед курінням і використовують як контейнер для попелу. Після куріння, попіл і недопалки в пакеті ліквідують. Потім курець кладе пакет назад в кишеню коробки для сигарет і переносить з коробкою для сигарет. Оскільки кишеня знаходиться зовні коробки для сигарет, навіть якщо використаний пакет випускає неприємний запах, цей запах не впливає на аромат і смак сигарет, що містяться в коробці для сигарет, оскільки кришка коробки для сигарет закрита. Винахід також забезпечує зовнішню заготовку і додаткову заготовку, призначені для виготовлення коробки для сигарет і кишені. Фіг.1 - вигляд спереду коробки для сигарет відповідно до першого варіанту здійснення винаходу; Фіг.2 - вигляд позаду коробки для сигарет, показаної на Фіг.1; Фіг.3 - вигляд збоку коробки для сигарет, показаної на Фіг.1; 90170 6 Фіг.4 - вигляд позаду коробки для сигарет, показаної на Фіг.2, без зовнішньої стінки коробки; Фіг.5 - вигляд, що показує зовнішню заготовку для коробки для сигарет, показаної на Фіг.1; Фіг.6 - вигляд, що показує внутрішню заготовку, призначену для виготовлення внутрішнього каркаса; Фіг.7 - вигляд, що показує стан, в якому внутрішня упаковка розміщена на зворотній поверхні зовнішньої заготовки, показаній на Фіг.5; Фіг.8 - вигляд, що показує стан, в якому зовнішня заготовка складена навколо внутрішньої упаковки із стану, показаного на Фіг.7; Фіг.9 - вигляд, що показує стан, в якому зовнішня заготовка додатково складена із стану, показаного на Фіг.8; Фіг.10 - вигляд, що показує стан, в якому зовнішня задня панель і зовнішні бокові клапани підсекції складені належним чином із стану, показаного на Фіг.9; Фіг.11 - вигляд, що показує стан, в якому зовнішній нижній клапан підсекції складений із стану, показаного на Фіг.10; Фіг.12 - вигляд, що показує головну деталь зовнішньої заготовки відповідно до другого варіанту здійснення; Фіг.13 - вигляд, що показує допоміжну деталь зовнішньої заготовки відповідно до другого варіанту здійснення; і Фіг.14 - вигляд спереду коробки для сигарет, виготовленої з використанням головної деталі і допоміжної деталі, показаних на Фіг.12 та 13. Кращий варіант здійснення винаходу На Фіг.1 представлена коробка для сигарет СВ першого варіанту здійснення, яка називається упаковкою із шарнірною кришкою, і яка являє собою прямокутний паралелепіпед з подовжньою віссю. Коробка для сигарет СВ містить внутрішню упаковку, не показану. Внутрішня упаковка включає в себе групу сигарет або сигарет з фільтруючим мундштуком та обгортковий матеріал, який обгортає пачку. Коробка для сигарет СВ обгорнена в прозору плівку, не показану, яка має розривну стрічку. Коробка для сигарет СВ включає в себе корпус 2 коробки, що має відкритий верхній кінець, і кришку 4 в формі коробки, яка відкриває/закриває верхній кінець корпусу 2 коробки. Кришка 4 приєднана до задньої поверхні корпусу 2 коробки через шарнір або шарнірний згин. Кришка 4 повертається навколо шарнірного згину, щоб відкривати/закривати верхній кінець, а саме, отвір корпусу 2 коробки. Як ілюструється на Фіг.2 та 3, корпус 2 коробки вміщає щонайменше один листовий виріб, наприклад, прямокутний плоский пакет 6, що служить як контейнер для попелу. Пакет 6 має гнучкість і розташовується на задній поверхні корпусу 2 коробки. Більш конкретно, корпус 2 коробки включає в себе задню стінку подвійної конструкції. Задня стінка має внутрішню стінку 8, приєднану до задньої стінки кришки 4 через шарнірний згин 7, і зовнішню стінку 10, що покриває внутрішню стінку 8. Внутрішня стінка 8 і зовнішня стінка 10 утворюють кишеню К у взаємодії одна з одною. Кишеня К має 7 отвір, який відкривається вгору (у напрямку до кришки 4). Іншими словами, верхній край 12 зовнішньої стінки 10 формує відкритий край кишені К. Плоский пакет 6 з можливістю видалення вставлений в кишеню Ρ через отвір кишені Ρ і має верхню ділянку, що виступає з отвору кишені Р. Верхня ділянка пакету 6 накладається на задню стінку кришки 4. Як видно з Фіг.2 та 3, верхній край 12 зовнішньої стінки 10 розташований на шарнірному згині 7 або нижче нього (на нижній стороні корпусу 2 коробки). Це запобігає перешкоджанню з боку зовнішньої стінки 10 повороту кришки 4 навколо шарнірного згину 7, тобто відкриванню/закриванню кришки 4. Завдяки гнучкості подібного до листа пакету 6, навіть якщо кришку 4 відкривають або закривають, в той час як верхня ділянка пакету 6 накладається на задню стінку кришки 4, пакет 6 сильно не перешкоджає відкриванню/закриванню кришки 4. Однак, якщо бажане плавне відкривання/закривання кришки 4, пакет 6 повинен мати такий розмір, що може повністю розміщуватися в кишені Р. Як зрозуміло з Фіг.2, поглиблення 14 доступу утворене на верхньому краю 12 зовнішньої стінки 10. Це поглиблення 14 доступу, віддаляючись від обох торцевих ділянок верхнього краю 12, має дрібну виїмку 14а, що звужується до основи корпусу 2 коробки, і глибоку виїмку 14b, що продовжується від центральної ділянки виїмки 14а, додатково продовжуючись до основи корпусу 2 коробки. Поглиблення 14 доступу збільшує площу пакету 6, яка відкрита з кишені Р, і полегшує витягання пакету 6 з кишені Р. Вся внутрішня поверхня плоского пакету 6 покрита теплонепроникним шаром, не показаним. Пакет 6 має проріз 6s (див. Фіг.2) тільки на одній його стороні. Проріз 6s розташований у верхній ділянці пакету 6 і продовжується в напрямку ширини пакету 6. Коли він широко відкрита, проріз 6s утворює отвір пакету 6. При курінні сигарети або сигарети з фільтруючим мундштуком, курець може скидати попіл і недопалок в пакет 6 через отвір пакету 6. Фіг.4 показує корпус 2 коробки без зовнішньої стінки 10. Як ілюструється на Фіг.4, там утворена дрібна прямокутна увігнута поверхня 16 у внутрішній стінці 8 корпусу 2 коробки. Увігнута поверхня 16 продовжується по задній стінці кришки 4 Увігнута поверхня 16 має розмір, здатний вміщати плоский пакет 6. Що стосується глибини увігнутої поверхні 16, то глибина увігнутої поверхні 16 у внутрішній стінці 8 більше, ніж в задній стінці кришки 4. Увігнута поверхня 16 має ступінчасту основу. Увігнута поверхня 16 може бути сформована тільки у внутрішній стінці 8. Відповідно до коробки СВ для сигарет, пакет 6 витягують з коробки СВ для сигарет перед курінням, і під час куріння пакет 6 використовують як контейнер для попелу. Отже, курцю додатково до коробки для сигарет не потрібно брати ніякий інший контейнер для попелу, а тільки пакет 6. Оскільки пакет 6 є тонким, коробка СВ для сигарет має по суті такий самий розмір, як звичайні коробки для сигарет. У зв'язку з цим, під час про 90170 8 дажу такої коробки СВ для сигарет через торговельний автомат, немає ніяких ускладнень в збуті через торговельні автомати. Більш конкретно, увігнута поверхня 16, утворена у внутрішній стінці 8 коробки СВ для сигарет, запобігає помітному випинанню зовнішньої стінки 10 коробки СВ для сигарет і виступання від внутрішньої стінки 8, коли пакет 6 розміщений в кишені Р. В результаті, торговельний автомат надійно і стабільно видає коробку СВ для сигарет, також як звичайні коробки для сигарет. Після куріння, попіл і недопалки у використаному пакеті 6 ліквідують з пакету 6. Потім використаний пакет 6 кладуть назад в кишеню Ρ коробки СВ для сигарет. Навіть після того, як використаний пакет 6 вміщений назад в коробку СВ для сигарет, доки кришка 4 коробки СВ для сигарет закрита, неприємний запах, що виходить з використаного пакету 6, навряд чи попаде в коробку СВ для сигарет. Тому неприємний запах від пакету 6 не впливає на аромат і смак сигарет або сигарет з фільтруючим мундштуком, що містяться у внутрішній упаковці. Кишеня 6 коробки СВ для сигарет може мати об'єм, що допускає вміщення множини пакетів 6. В цьому випадку, кожний з пакетів 6 є одноразовим. Фіг.5 показує зовнішню заготовку для виготовлення корпусу 2 коробки і кришки 4 на вигляді із зворотної сторони заготовки. Зовнішня заготовка включає в себе головну секцію 18 і підсекцію 20. Секції 18 та 20 приєднані одна одної через лінію 22 згину, показану пунктирною лінією. Головна секція 18 має елементи, подібні до таких елементів, як панелі і клапани, включених у зовнішню заготовку для звичайної упаковки із шарнірною кришкою. Суміжні елементи з'єднані один з одним через лінії згину, показані пунктирними лініями. Більш конкретно, головна секція 18 має прямокутну форму, що продовжується у вертикальному напрямку, як видно на Фіг.5, і включає в себе в своєму центрі задню панель 24. Внутрішня нижня панель 26 і передня панель 28 приєднані до нижньої сторони задньої панелі 24 в названому порядку. Панелі 24, 26 та 28 являють собою деталі для утворення внутрішньої стінки 8, внутрішньої та нижньої стінки і передньої стінки, відповідно, корпусу 2 коробки. Внутрішні бокові клапани 30 приєднані до обох сторін задньої панелі 24. Середній боковий клапан 32а та зовнішній боковий клапан 32b приєднані до обох сторін передньої панелі 28. Внутрішні нижні клапани 34 приєднані до нижніх країв відповідних внутрішніх бокових клапанів 30. Внутрішні нижні клапани 34 розташовані по обох сторонах внутрішньої нижньої панелі 26. Бокові клапани 30, 32а та 32b являють собою деталі, призначені для утворення внутрішніх бокових стінок, середньої бокової стінки і зовнішньої бокової стінки, відповідно, корпусу 2 коробки. Внутрішні нижні клапани 34 являють собою деталі, призначені для утворення зміцнювальних елементів внутрішньої нижньої стінки. Що стосується Фіг.5, то на ній головна секція 18 включає в себе деталь 38 кришки вище задньої 9 панелі 24. Деталь 38 кришки приєднана до верхнього краю панелі 24 кришки через лінію 7а шарніра для утворення самого шарніра 7. Деталь 38 кришки включає в себе задню панель 40, верхню панель 42, передню панель 44 і передній внутрішній клапан 46. Панелі 40, 42 та 44 являють собою деталі, які виконані належним чином від сторони задньої панелі 24 і формують задню стінку, верхню стінку і передню стінку, відповідно, кришки 4. Передній внутрішній клапан 46 являє собою зміцнювальний елемент для передньої стінки кришки 4. Внутрішні бокові клапани 48 і зовнішні бокові клапани 50 приєднані до обох сторін задньої панелі 40 і передньої панелі 44, відповідно. Внутрішні верхні клапани 52 приєднані до відповідних внутрішніх бокових клапанів 48. Внутрішні верхні клапани 52 розташовані з обох сторін верхньої панелі 42. Внутрішній і зовнішній бокові клапани 48 та 50 являють собою деталі для утворення внутрішніх бокових стінок і зовнішніх бокових стінок, відповідно, кришки 4. Внутрішні верхні клапани 52 є зміцнювальними елементами верхньої стінки кришки 4. Як видно з Фіг.5, підсекція 20 включає в себе зовнішню задню панель 54. Зовнішня задня панель 54 приєднана до зовнішнього бокового клапана 32b головної секції 18 через лінію 22 згину. На Фіг.5, зовнішня задня панель 54 має поглиблення 14 доступу на своєму нижньому краю. Зовнішня задня панель 54 являє собою деталь, призначену для утворення зовнішньої стінки 10 корпусу 2 коробки. Зовнішня бокова панель 56 і зовнішня нижня панель 58 приєднані до зовнішнього бокового краю і верхнього краю, відповідно, зовнішньої задньої панелі 54. Панелі 56 та 58 являють собою деталі, призначені для утворення зовнішньої бокової стінки і зовнішньої нижньої стінки, відповідно, корпусу 2 коробки. Фіг.6 показує внутрішню заготовку 60 для корпусу 2 коробки. Внутрішня заготовка 60 включає в себе центральну панель 64 і бокові клапани 66, приєднані до обох сторін центральної панелі 64 через лінії згину. На Фіг.6, центральна панель 64 має поглиблення 62 доступу на своєму верхньому краю. Поглиблення доступу 62 має по суті Uподібну форму. Внутрішня заготовка 60 використовується для формування внутрішнього каркаса корпусу 2 коробки. З посиланням на Фіг.7-11 нижче буде описаний процес складання зовнішньої заготовки, тобто спосіб виготовлення коробки СВ для сигарет. Фіг.7 показує стан, в якому внутрішня упаковка IP з внутрішнім каркасом IF розміщена на задній поверхні зовнішньої заготовки. Внутрішній каркас IF формують з внутрішньої заготовки 60 і прикріпляють до внутрішньої упаковки IP. Більш конкретно, внутрішню заготовку 60 спочатку накладають на передню поверхню внутрішньої упаковки IP і приклеюють до внутрішньої упаковки IP. У цей час, поглиблення 62 доступу внутрішньої заготовки 60 вміщують поруч з верхньою поверхнею внутрішньої упаковки IP. Бокові клапани 66 внутрішньої 90170 10 заготовки 60 по суті згинають по лініях згину до відповідних бокових поверхонь внутрішньої упаковки IP і накладають і приклеюють до бокових поверхонь. На задню поверхню зовнішньої заготовки вже нанесений клей, не показано, на множину заданих місцеположень, і задню поверхню внутрішньої упаковки IP приклеюють до зовнішньої заготовки. У конкретних виразах, як видно з Фіг.7, внутрішню упаковку IP розміщують на задній панелі 40 і задній панелі 24. Верхню поверхню внутрішньої упаковки IP розташовують вздовж лінії згину між задньою панеллю 40 і верхньою панеллю 42, а нижню поверхню внутрішньої упаковки IP - між задньою панеллю 24 і нижньою панеллю 26. Із стану, показаного на Фіг.7, панелі і клапани головної секції 18 зовнішньої заготовки складають відомим способом. У результаті, головну секцію 18 приводять в стан, показаний на Фіг. 8. У стані, показаному на Фіг.8, передні панелі 28 та 44 накладають на передню поверхню внутрішньої упаковки IP з внутрішнім каркасом IF, вставленим між ними. Передню панель 28 приклеюють до внутрішнього каркаса IF. Середній боковий клапан 32а і зовнішні бокові клапани 32b виступають з обох сторін від передньої панелі 28. Зовнішні бокові клапани 50 виступають з обох сторін від передньої панелі 44. У цей час, підсекція 20 знаходиться в одній площині з панелями 28 та 44 і клапанами 32а, 32b та 50. Зовнішній боковий клапан 50, що прилягає до середнього бокового клапана 32а, згинають по лінії згину до першої бокової лицьової поверхні внутрішньої упаковки IP. У цей час, внутрішні бокові клапани 30 та 48 головних секції 18 вже зігнуті і накладені на першу бокову поверхню внутрішньої упаковки IP і приклеєні до неї. Відповідно, згинання середнього бокового клапана 32а і зовнішнього бокового клапана 50 призводить до накладення клапанів 32а та 50 на внутрішні бокові клапани 30 та 48, відповідно, та їх приклеювання. У той самий час, коли виконують згинання клапанів 32а та 50, зовнішній боковий клапан 32b і зовнішній боковий клапан 50, що прилягає до бокового клапана 32b, також згинають по лініях згину до другої бокової стінки внутрішньої упаковки IP. Тому, бокові клапани 32b та 50 накладають і приклеюють до внутрішніх бокових клапанів 30 та 48, які вже були зігнуті на стороні другої бокової стінки. Стан зовнішньої заготовки в цей час показаний на Фіг.9. Згодом, як ілюструється на Фіг.9 щонайменше один пакет 6 вміщують в увігнуту поверхню 16, яка вже утворена у зовнішній поверхні задньої панелі 24 і в задній панелі 40. Зовнішню задню панель 54 підсекції 20 згинають по лінії 22 згину до задньої панелі 24, а саме, до пакету 6, і накладають на пакет 6. Тому, пакет 6 виявляється прокладеним між зовнішньою задньою панеллю 54 і задньою панеллю 24. Зовнішній боковий клапан 56 підсекції 20 згинають по лінії згину до середнього бокового клапана 32а. Відповідно, зовнішній боковий клапан 56 накладають на середній боковий клапан 32а і приклеюють до нього. Цей стан показаний на Фіг.10. 11 Одночасно із згинанням зовнішнього бокового клапана 56 або після нього, зовнішню нижню панель 58 підсекції 20 згинають по лінії згину до внутрішньої нижньої панелі 26. У результаті, зовнішню нижню панель 58 накладають на внутрішню нижню панель 26 і приклеюють до неї (див. Фіг.11). У цей час, коробка СВ для сигарет, показана на Фіг.1-3, є завершеною. Завершену коробку СВ для сигарет загортають в плівку. Фіг.12 та 13 показують зовнішню заготовку відповідно до другого варіанту здійснення. Зовнішня заготовка за другим варіантом здійснення включає в себе головну деталь 18', показану на Фіг.12, і допоміжну деталь 20' на Фіг.13. Головна деталь 18' має панелі і клапани, подібні до панелей і клапанів головної секції 18, за винятком середніх бокових клапанів 32а, які розташовані з обох сторін передньої панелі 28. Це означає, що головна деталь 18' відповідає заготовці, призначеній для виготовлення звичайної упаковки із шарнірною кришкою. Допоміжна деталь 20' просто включає в себе зовнішні бокові клапани 56 з обох сторін зовнішньої задньої панелі 54, і відрізняється від підсекції 20. На Фіг.12 та 13, панелі і клапани, що відповідають панелям і клапанам на Фіг.7, забезпечені такими самими відповідними посилальними позиціями. Головну деталь 18' на Фіг.12 складають відомим способом навколо внутрішньої упаковки IP, 90170 12 що має внутрішній каркас IF, таким чином формуючи коробку СВ' для сигарет. Після цього, як ілюструється на Фіг.13 щонайменше один пакет 6 вміщують в увігнуту поверхню 16, утворену в задній поверхні коробки СВ' для сигарет. Потім допоміжну деталь 20' розташовують на пакеті 6. Пакет 6 виявляється прокладеним між задньою поверхнею коробки СВ' для сигарет і зовнішньою задньою панеллю 54 допоміжної деталі 20'. Після цього і зовнішні бокові клапани 56, і зовнішню нижню панель 58 допоміжної деталі 20' складають, таким чином завершуючи коробку СВ для сигарет другого варіанту здійснення. Ця коробка СВ для сигарет ілюструється на Фіг.14. Як видно з Фіг.14, коробка СВ для сигарет другого варіанту здійснення має бокові стінки подвійної конструкції. Кишеню Ρ за винаходом можна застосовувати не тільки до типу коробок для сигарет із шарнірними кришками, але і до коробок для сигарет з кришками у вигляді язичка. У випадку коробки з кришкою у вигляді язичка, внутрішній каркас не є необхідним. У варіантах здійснення, портативний контейнер для попелу, або пакет 6, що служить як листовий виріб, міститься в кишені Р. Однак, замість пакету, в кишені Ρ може міститися листовий виріб, що має іншу форму, такий як купон і реклама. 13 90170 14 15 Комп’ютерна верстка А. Рябко 90170 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
