Коробка для сигарет і листова заготовка для її виготовлення

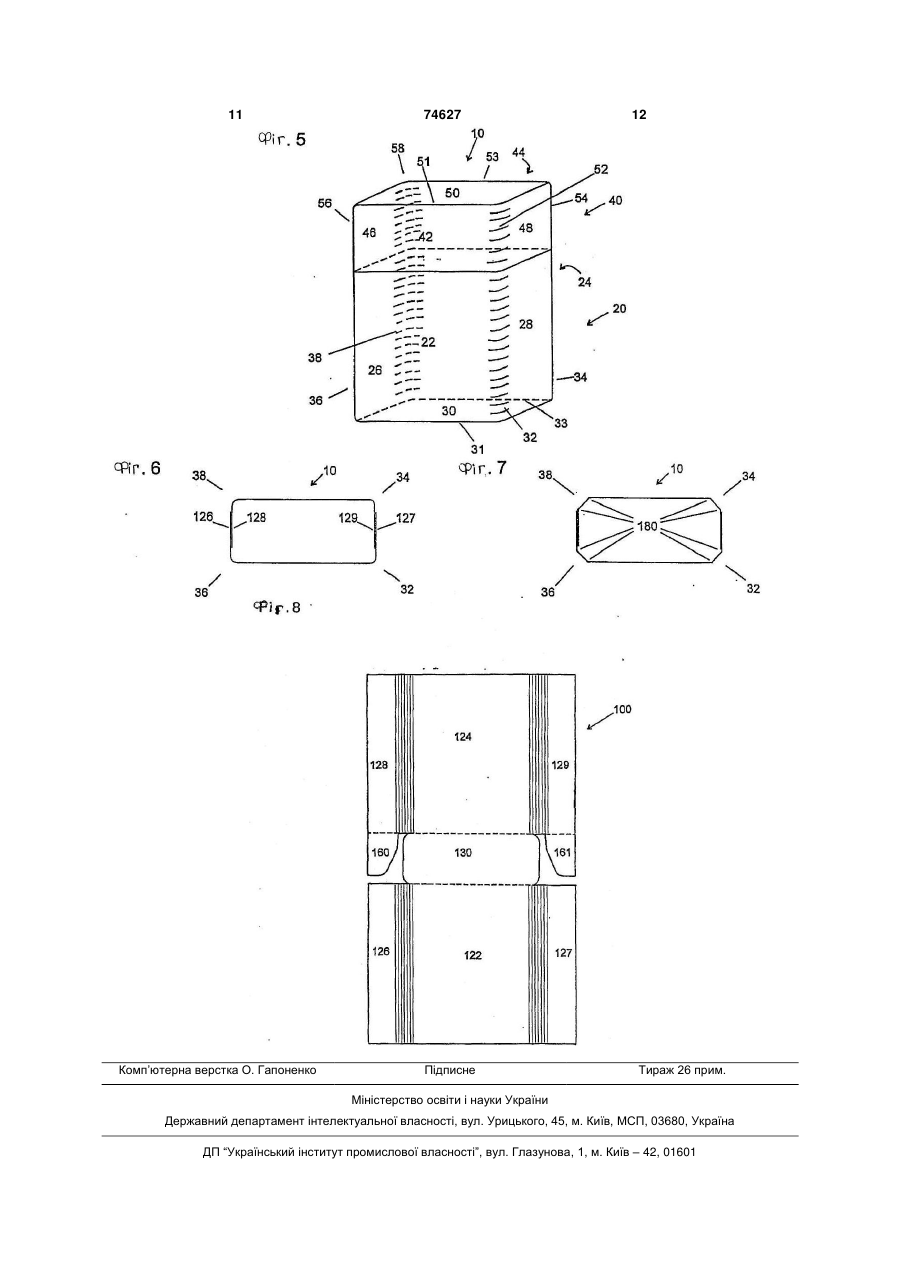

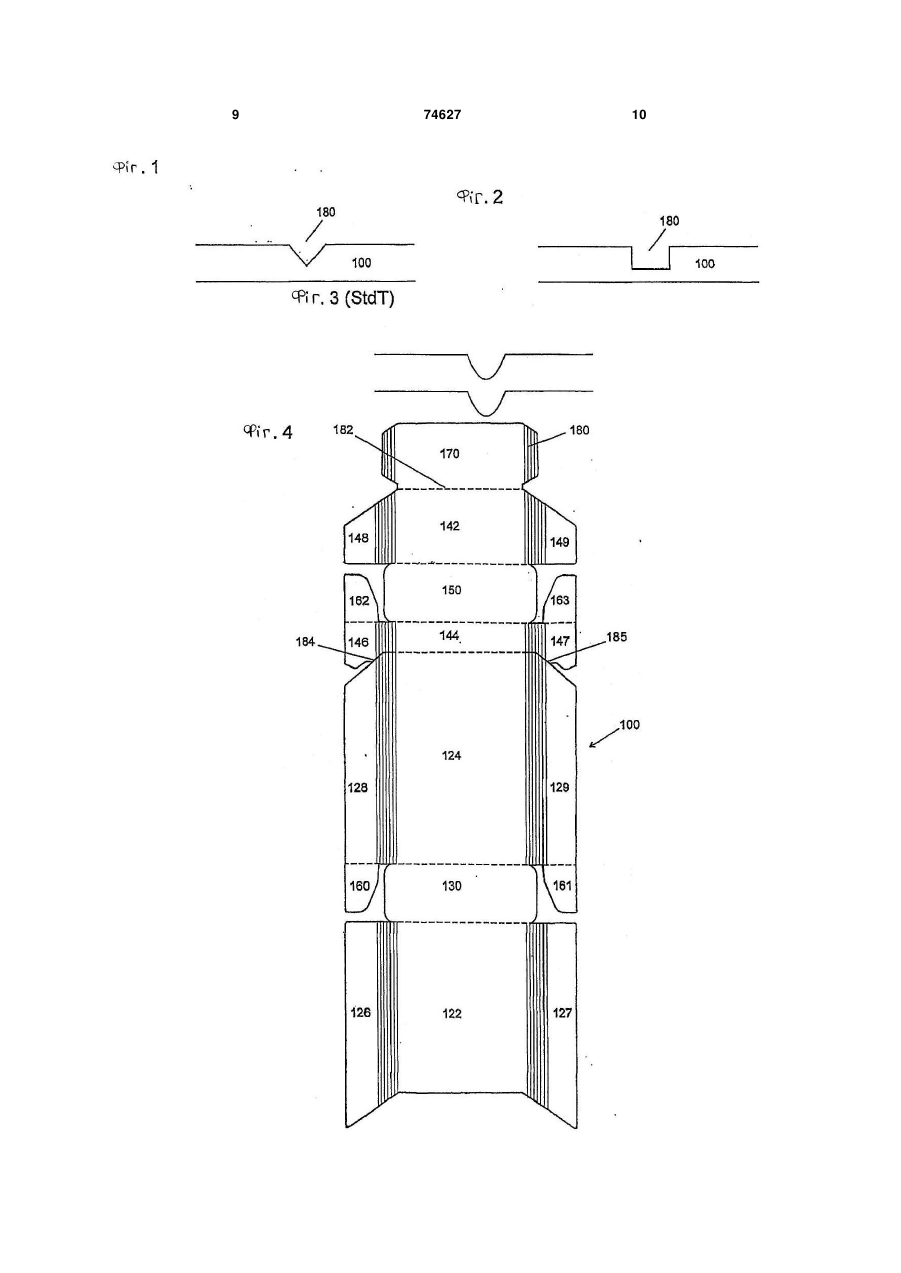

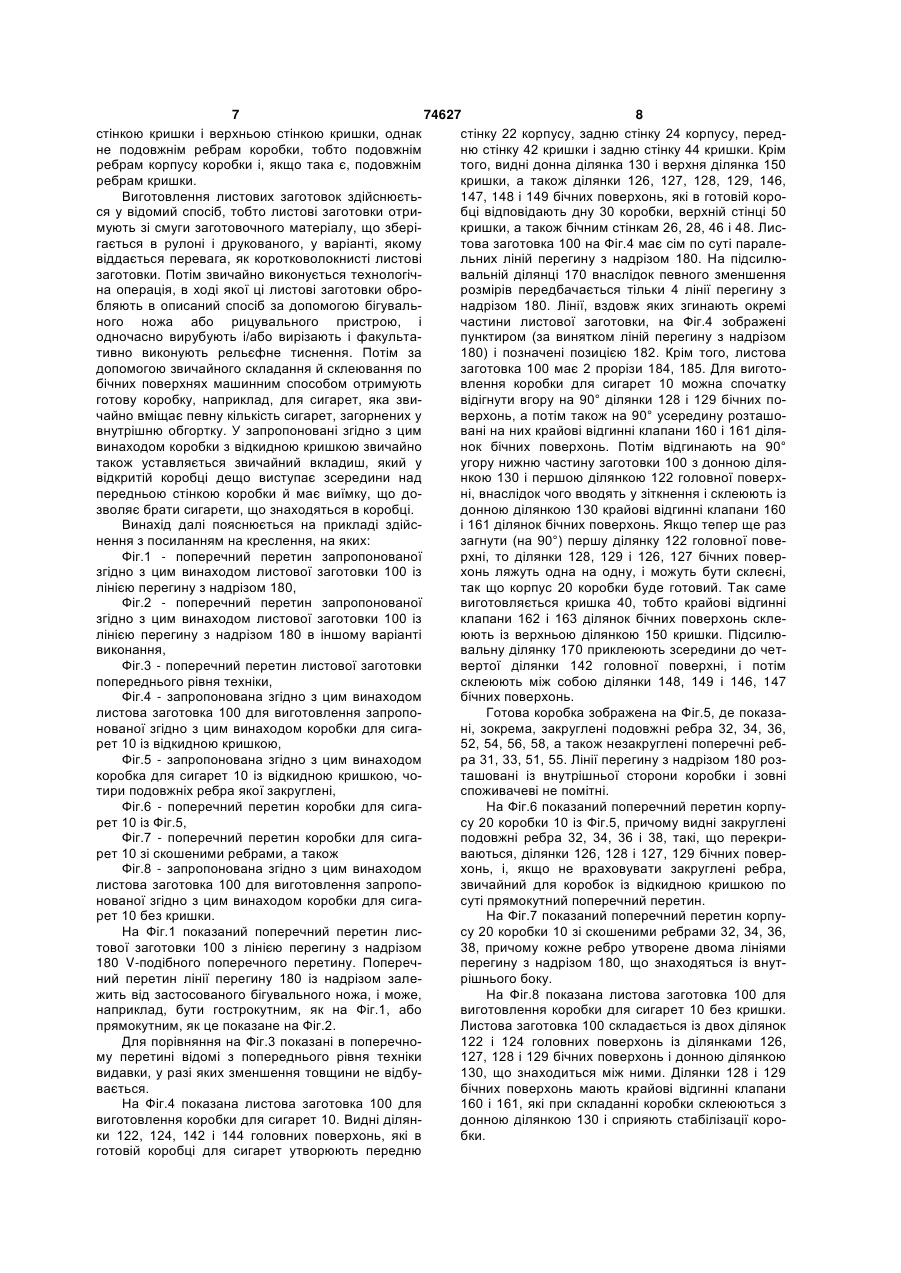

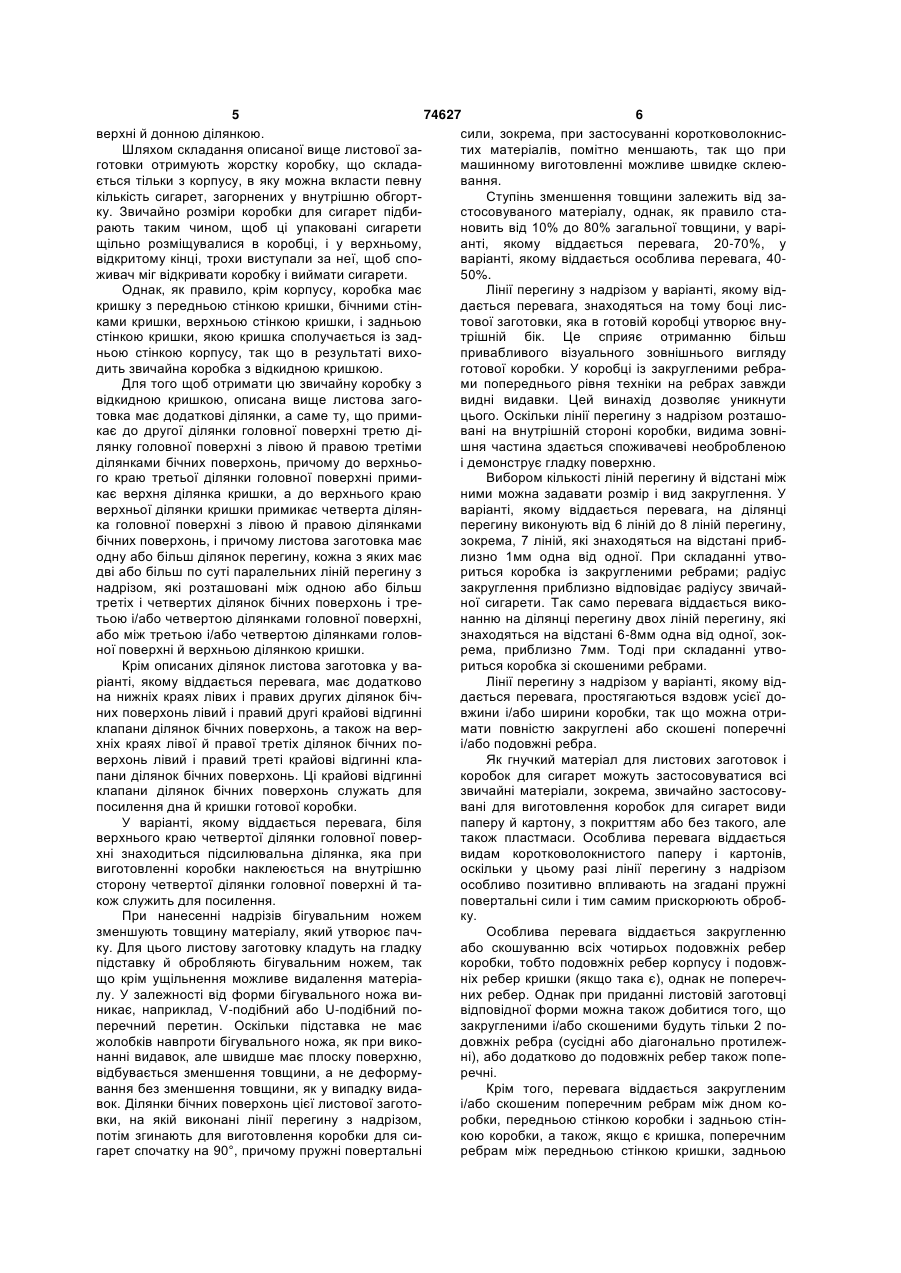

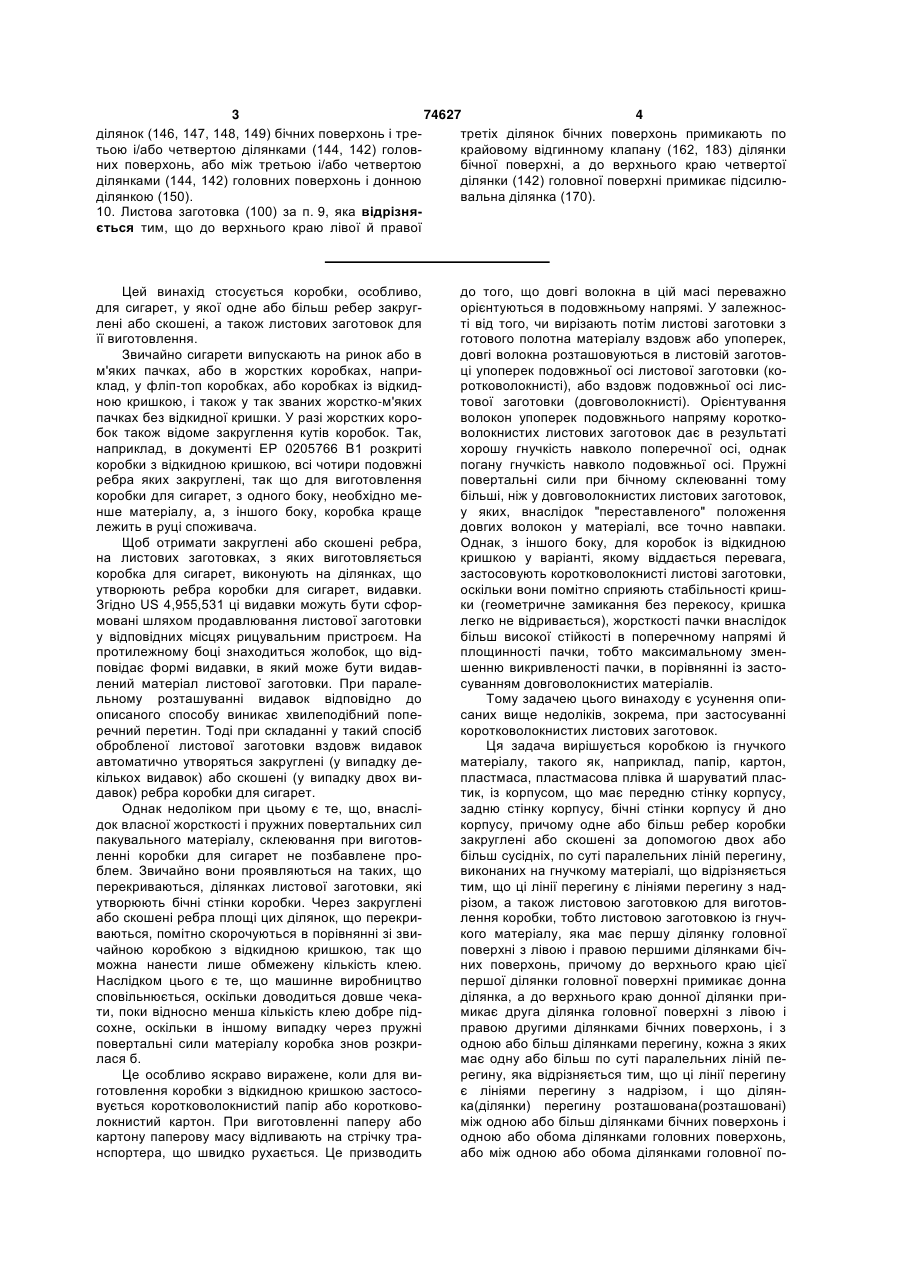

1. Коробка (10) із гнучкого матеріалу з корпусом (20) коробки, причому корпус (20) коробки має передню стінку (22) коробки, задню стінку (24) коробки, бічні стінки (26, 28) коробки й дно (30) коробки, а також одне або більш ребер коробки (10), кожне з яких закругляється або скошується за допомогою двох або більше виконаних на гнучкому матеріалі сусідніх по суті паралельних ліній перегину (180) з надрізом, яка відрізняється тим, що гнучким матеріалом є коротковолокнистий картон або коротковолокнистий папір. 2. Коробка (10) за п. 1, яка відрізняється тим, що має також кришку (40) із передньою стінкою (42) кришки, задньою стінкою (44) кришки, бічними стінками (46, 48) кришки й верхньою стінкою (50) кришки, причому кришка (40) задньою стінкою (44) з'єднана із задньою стінкою (24) коробки. 3. Коробка (10) за п. 1 або п. 2, яка відрізняється тим, що лінії перегину (180) із надрізом розташовані із внутрішньої сторони коробки (10). 4. Коробка (10) за одним із пп. 1-3, яка відрізняється тим, що всі чотири подовжніх ребра (32, 34, 36, 38) корпусу (20) коробки й усі чотири подовжніх ребра (52, 54, 56, 58) кришки (40), або поперечні ребра (31, 33) між передньою стінкою (22) коробки й задньою стінкою (24) коробки, а також дном (30) коробки, і поперечні ребра (51, 53) між передньою стінкою (42) кришки й задньою стінкою (44) кришки, а також верхньою стінкою (50) кришки, закруглені або скошені. 5. Коробка (10) за одним із пп. 1-4, яка відрізняється тим, що лінії перегину з надрізом утворені 2 (19) 1 3 74627 4 ділянок (146, 147, 148, 149) бічних поверхонь і третретіх ділянок бічних поверхонь примикають по тьою і/або четвертою ділянками (144, 142) головкрайовому відгинному клапану (162, 183) ділянки них поверхонь, або між третьою і/або четвертою бічної поверхні, а до верхнього краю четвертої ділянками (144, 142) головних поверхонь і донною ділянки (142) головної поверхні примикає підсилюділянкою (150). вальна ділянка (170). 10. Листова заготовка (100) за п. 9, яка відрізняється тим, що до верхнього краю лівої й правої Цей винахід стосується коробки, особливо, для сигарет, у якої одне або більш ребер закруглені або скошені, а також листових заготовок для її виготовлення. Звичайно сигарети випускають на ринок або в м'яких пачках, або в жорстких коробках, наприклад, у фліп-топ коробках, або коробках із відкидною кришкою, і також у так званих жорстко-м'яких пачках без відкидної кришки. У разі жорстких коробок також відоме закруглення кутів коробок. Так, наприклад, в документі ЕР 0205766 В1 розкриті коробки з відкидною кришкою, всі чотири подовжні ребра яких закруглені, так що для виготовлення коробки для сигарет, з одного боку, необхідно менше матеріалу, а, з іншого боку, коробка краще лежить в руці споживача. Щоб отримати закруглені або скошені ребра, на листових заготовках, з яких виготовляється коробка для сигарет, виконують на ділянках, що утворюють ребра коробки для сигарет, видавки. Згідно US 4,955,531 ці видавки можуть бути сформовані шляхом продавлювання листової заготовки у відповідних місцях рицувальним пристроєм. На протилежному боці знаходиться жолобок, що відповідає формі видавки, в який може бути видавлений матеріал листової заготовки. При паралельному розташуванні видавок відповідно до описаного способу виникає хвилеподібний поперечний перетин. Тоді при складанні у такий спосіб обробленої листової заготовки вздовж видавок автоматично утворяться закруглені (у випадку декількох видавок) або скошені (у випадку двох видавок) ребра коробки для сигарет. Однак недоліком при цьому є те, що, внаслідок власної жорсткості і пружних повертальних сил пакувального матеріалу, склеювання при виготовленні коробки для сигарет не позбавлене проблем. Звичайно вони проявляються на таких, що перекриваються, ділянках листової заготовки, які утворюють бічні стінки коробки. Через закруглені або скошені ребра площі цих ділянок, що перекриваються, помітно скорочуються в порівнянні зі звичайною коробкою з відкидною кришкою, так що можна нанести лише обмежену кількість клею. Наслідком цього є те, що машинне виробництво сповільнюється, оскільки доводиться довше чекати, поки відносно менша кількість клею добре підсохне, оскільки в іншому випадку через пружні повертальні сили матеріалу коробка знов розкрилася б. Це особливо яскраво виражене, коли для виготовлення коробки з відкидною кришкою застосовується коротковолокнистий папір або коротковолокнистий картон. При виготовленні паперу або картону паперову масу відливають на стрічку транспортера, що швидко рухається. Це призводить до того, що довгі волокна в цій масі переважно орієнтуються в подовжньому напрямі. У залежності від того, чи вирізають потім листові заготовки з готового полотна матеріалу вздовж або упоперек, довгі волокна розташовуються в листовій заготовці упоперек подовжньої осі листової заготовки (коротковолокнисті), або вздовж подовжньої осі листової заготовки (довговолокнисті). Орієнтування волокон упоперек подовжнього напряму коротковолокнистих листових заготовок дає в результаті хорошу гнучкість навколо поперечної осі, однак погану гнучкість навколо подовжньої осі. Пружні повертальні сили при бічному склеюванні тому більші, ніж у довговолокнистих листових заготовок, у яких, внаслідок "переставленого" положення довгих волокон у матеріалі, все точно навпаки. Однак, з іншого боку, для коробок із відкидною кришкою у варіанті, якому віддається перевага, застосовують коротковолокнисті листові заготовки, оскільки вони помітно сприяють стабільності кришки (геометричне замикання без перекосу, кришка легко не відривається), жорсткості пачки внаслідок більш високої стійкості в поперечному напрямі й площинності пачки, тобто максимальному зменшенню викривленості пачки, в порівнянні із застосуванням довговолокнистих матеріалів. Тому задачею цього винаходу є усунення описаних вище недоліків, зокрема, при застосуванні коротковолокнистих листових заготовок. Ця задача вирішується коробкою із гнучкого матеріалу, такого як, наприклад, папір, картон, пластмаса, пластмасова плівка й шаруватий пластик, із корпусом, що має передню стінку корпусу, задню стінку корпусу, бічні стінки корпусу й дно корпусу, причому одне або більш ребер коробки закруглені або скошені за допомогою двох або більш сусідніх, по суті паралельних ліній перегину, виконаних на гнучкому матеріалі, що відрізняється тим, що ці лінії перегину є лініями перегину з надрізом, а також листовою заготовкою для виготовлення коробки, тобто листовою заготовкою із гнучкого матеріалу, яка має першу ділянку головної поверхні з лівою і правою першими ділянками бічних поверхонь, причому до верхнього краю цієї першої ділянки головної поверхні примикає донна ділянка, а до верхнього краю донної ділянки примикає друга ділянка головної поверхні з лівою і правою другими ділянками бічних поверхонь, і з одною або більш ділянками перегину, кожна з яких має одну або більш по суті паралельних ліній перегину, яка відрізняється тим, що ці лінії перегину є лініями перегину з надрізом, і що ділянка(ділянки) перегину розташована(розташовані) між одною або більш ділянками бічних поверхонь і одною або обома ділянками головних поверхонь, або між одною або обома ділянками головної по 5 74627 6 верхні й донною ділянкою. сили, зокрема, при застосуванні коротковолокнисШляхом складання описаної вище листової затих матеріалів, помітно меншають, так що при готовки отримують жорстку коробку, що складамашинному виготовленні можливе швидке склеюється тільки з корпусу, в яку можна вкласти певну вання. кількість сигарет, загорнених у внутрішню обгортСтупінь зменшення товщини залежить від заку. Звичайно розміри коробки для сигарет підбистосовуваного матеріалу, однак, як правило старають таким чином, щоб ці упаковані сигарети новить від 10% до 80% загальної товщини, у варіщільно розміщувалися в коробці, і у верхньому, анті, якому віддається перевага, 20-70%, у відкритому кінці, трохи виступали за неї, щоб споваріанті, якому віддається особлива перевага, 40живач міг відкривати коробку і виймати сигарети. 50%. Однак, як правило, крім корпусу, коробка має Лінії перегину з надрізом у варіанті, якому відкришку з передньою стінкою кришки, бічними стіндається перевага, знаходяться на тому боці лисками кришки, верхньою стінкою кришки, і задньою тової заготовки, яка в готовій коробці утворює внустінкою кришки, якою кришка сполучається із задтрішній бік. Це сприяє отриманню більш ньою стінкою корпусу, так що в результаті вихопривабливого візуального зовнішнього вигляду дить звичайна коробка з відкидною кришкою. готової коробки. У коробці із закругленими ребраДля того щоб отримати цю звичайну коробку з ми попереднього рівня техніки на ребрах завжди відкидною кришкою, описана вище листова заговидні видавки. Цей винахід дозволяє уникнути товка має додаткові ділянки, а саме ту, що примицього. Оскільки лінії перегину з надрізом розташокає до другої ділянки головної поверхні третю дівані на внутрішній стороні коробки, видима зовнілянку головної поверхні з лівою й правою третіми шня частина здається споживачеві необробленою ділянками бічних поверхонь, причому до верхньоі демонструє гладкуповерхню. го краю третьої ділянки головної поверхні примиВибором кількості ліній перегину й відстані між кає верхня ділянка кришки, а до верхнього краю ними можна задавати розмір і вид закруглення. У верхньої ділянки кришки примикає четверта ділянваріанті, якому віддається перевага, на ділянці ка головної поверхні з лівою й правою ділянками перегину виконують від 6 ліній до 8 ліній перегину, бічних поверхонь, і причому листова заготовка має зокрема, 7 ліній, які знаходяться на відстані прибодну або більш ділянок перегину, кожна з яких має лизно 1мм одна від одної. При складанні утводві або більш по суті паралельних ліній перегину з риться коробка із закругленими ребрами; радіус надрізом, які розташовані між одною або більш закруглення приблизно відповідає радіусу звичайтретіх і четвертих ділянок бічних поверхонь і треної сигарети. Так само перевага віддається викотьою і/або четвертою ділянками головної поверхні, нанню на ділянці перегину двох ліній перегину, які або між третьою і/або четвертою ділянками головзнаходяться на відстані 6-8мм одна від одної, зокної поверхні й верхньою ділянкою кришки. рема, приблизно 7мм. Тоді при складанні утвоКрім описаних ділянок листова заготовка у вариться коробка зі скошеними ребрами. ріанті, якому віддається перевага, має додатково Лінії перегину з надрізом у варіанті, якому відна нижніх краях лівих і правих других ділянок бічдається перевага, простягаються вздовж усієї доних поверхонь лівий і правий другі крайові відгинні вжини і/або ширини коробки, так що можна отриклапани ділянок бічних поверхонь, а також на вермати повністю закруглені або скошені поперечні хніх краях лівої й правої третіх ділянок бічних поі/або подовжні ребра. верхонь лівий і правий треті крайові відгинні клаЯк гнучкий матеріал для листових заготовок і пани ділянок бічних поверхонь. Ці крайові відгинні коробок для сигарет можуть застосовуватися всі клапани ділянок бічних поверхонь служать для звичайні матеріали, зокрема, звичайно застосовупосилення дна й кришки готової коробки. вані для виготовлення коробок для сигарет види У варіанті, якому віддається перевага, біля паперу й картону, з покриттям або без такого, але верхнього краю четвертої ділянки головної повертакож пластмаси. Особлива перевага віддається хні знаходиться підсилювальна ділянка, яка при видам коротковолокнистого паперу і картонів, виготовленні коробки наклеюється на внутрішню оскільки у цьому разі лінії перегину з надрізом сторону четвертої ділянки головної поверхні й таособливо позитивно впливають на згадані пружні кож служить для посилення. повертальні сили і тим самим прискорюють обробПри нанесенні надрізів бігувальним ножем ку. зменшують товщину матеріалу, який утворює пачОсоблива перевага віддається закругленню ку. Для цього листову заготовку кладуть на гладку або скошуванню всіх чотирьох подовжніх ребер підставку й обробляють бігувальним ножем, так коробки, тобто подовжніх ребер корпусу і подовжщо крім ущільнення можливе видалення матеріаніх ребер кришки (якщо така є), однак не поперечлу. У залежності від форми бігувального ножа виних ребер. Однак при приданні листовій заготовці никає, наприклад, V-подібний або U-подібний повідповідної форми можна також добитися того, що перечний перетин. Оскільки підставка не має закругленими і/або скошеними будуть тільки 2 пожолобків навпроти бігувального ножа, як при викодовжніх ребра (сусідні або діагонально протилежнанні видавок, але швидше має плоску поверхню, ні), або додатково до подовжніх ребер також попевідбувається зменшення товщини, а не деформуречні. вання без зменшення товщини, як у випадку видаКрім того, перевага віддається закругленим вок. Ділянки бічних поверхонь цієї листової заготоі/або скошеним поперечним ребрам між дном ковки, на якій виконані лінії перегину з надрізом, робки, передньою стінкою коробки і задньою стінпотім згинають для виготовлення коробки для сикою коробки, а також, якщо є кришка, поперечним гарет спочатку на 90°, причому пружні повертальні ребрам між передньою стінкою кришки, задньою 7 74627 8 стінкою кришки і верхньою стінкою кришки, однак стінку 22 корпусу, задню стінку 24 корпусу, передне подовжнім ребрам коробки, тобто подовжнім ню стінку 42 кришки і задню стінку 44 кришки. Крім ребрам корпусу коробки і, якщо така є, подовжнім того, видні донна ділянка 130 і верхня ділянка 150 ребрам кришки. кришки, а також ділянки 126, 127, 128, 129, 146, Виготовлення листових заготовок здійснюєть147, 148 і 149 бічних поверхонь, які в готовій корося у відомий спосіб, тобто листові заготовки отрибці відповідають дну 30 коробки, верхній стінці 50 мують зі смуги заготовочного матеріалу, що зберікришки, а також бічним стінкам 26, 28, 46 і 48. Лисгається в рулоні і друкованого, у варіанті, якому това заготовка 100 на Фіг.4 має сім по суті паралевіддається перевага, як коротковолокнисті листові льних ліній перегину з надрізом 180. На підсилюзаготовки. Потім звичайно виконується технологічвальній ділянці 170 внаслідок певного зменшення на операція, в ході якої ці листові заготовки обророзмірів передбачається тільки 4 лінії перегину з бляють в описаний спосіб за допомогою бігувальнадрізом 180. Лінії, вздовж яких згинають окремі ного ножа або рицувального пристрою, і частини листової заготовки, на Фіг.4 зображені одночасно вирубують і/або вирізають і факультапунктиром (за винятком ліній перегину з надрізом тивно виконують рельєфне тиснення. Потім за 180) і позначені позицією 182. Крім того, листова допомогою звичайного складання й склеювання по заготовка 100 має 2 прорізи 184, 185. Для виготобічних поверхнях машинним способом отримують влення коробки для сигарет 10 можна спочатку готову коробку, наприклад, для сигарет, яка звивідігнути вгору на 90° ділянки 128 і 129 бічних почайно вміщає певну кількість сигарет, загорнених у верхонь, а потім також на 90° усередину розташовнутрішню обгортку. У запропоновані згідно з цим вані на них крайові відгинні клапани 160 і 161 ділявинаходом коробки з відкидною кришкою звичайно нок бічних поверхонь. Потім відгинають на 90° також уставляється звичайний вкладиш, який у угору нижню частину заготовки 100 з донною ділявідкритій коробці дещо виступає зсередини над нкою 130 і першою ділянкою 122 головної поверхпередньою стінкою коробки й має виїмку, що доні, внаслідок чого вводять у зіткнення і склеюють із зволяє брати сигарети, що знаходяться в коробці. донною ділянкою 130 крайові відгинні клапани 160 Винахід далі пояснюється на прикладі здійсі 161 ділянок бічних поверхонь. Якщо тепер ще раз нення з посиланням на креслення, на яких: загнути (на 90°) першу ділянку 122 головної повеФіг.1 - поперечний перетин запропонованої рхні, то ділянки 128, 129 і 126, 127 бічних поверзгідно з цим винаходом листової заготовки 100 із хонь ляжуть одна на одну, і можуть бути склеєні, лінією перегину з надрізом 180, так що корпус 20 коробки буде готовий. Так саме Фіг.2 - поперечний перетин запропонованої виготовляється кришка 40, тобто крайові відгинні згідно з цим винаходом листової заготовки 100 із клапани 162 і 163 ділянок бічних поверхонь склелінією перегину з надрізом 180 в іншому варіанті юють із верхньою ділянкою 150 кришки. Підсилювиконання, вальну ділянку 170 приклеюють зсередини до четФіг.3 - поперечний перетин листової заготовки вертої ділянки 142 головної поверхні, і потім попереднього рівня техніки, склеюють між собою ділянки 148, 149 і 146, 147 Фіг.4 - запропонована згідно з цим винаходом бічних поверхонь. листова заготовка 100 для виготовлення запропоГотова коробка зображена на Фіг.5, де показанованої згідно з цим винаходом коробки для сигані, зокрема, закруглені подовжні ребра 32, 34, 36, рет 10 із відкидною кришкою, 52, 54, 56, 58, а також незакруглені поперечні ребФіг.5 - запропонована згідно з цим винаходом ра 31, 33, 51, 55. Лінії перегину з надрізом 180 розкоробка для сигарет 10 із відкидною кришкою, чоташовані із внутрішньої сторони коробки і зовні тири подовжніх ребра якої закруглені, споживачеві не помітні. Фіг.6 - поперечний перетин коробки для сигаНа Фіг.6 показаний поперечний перетин корпурет 10 із Фіг.5, су 20 коробки 10 із Фіг.5, причому видні закруглені Фіг.7 - поперечний перетин коробки для сигаподовжні ребра 32, 34, 36 і 38, такі, що перекрирет 10 зі скошеними ребрами, а також ваються, ділянки 126, 128 і 127, 129 бічних поверФіг.8 - запропонована згідно з цим винаходом хонь, і, якщо не враховувати закруглені ребра, листова заготовка 100 для виготовлення запропозвичайний для коробок із відкидною кришкою по нованої згідно з цим винаходом коробки для сигасуті прямокутний поперечний перетин. рет 10 без кришки. На Фіг.7 показаний поперечний перетин корпуНа Фіг.1 показаний поперечний перетин лиссу 20 коробки 10 зі скошеними ребрами 32, 34, 36, тової заготовки 100 з лінією перегину з надрізом 38, причому кожне ребро утворене двома лініями 180 V-подібного поперечного перетину. Поперечперегину з надрізом 180, що знаходяться із внутний перетин лінії перегину 180 із надрізом залерішнього боку. жить від застосованого бігувального ножа, і може, На Фіг.8 показана листова заготовка 100 для наприклад, бути гострокутним, як на Фіг.1, або виготовлення коробки для сигарет 10 без кришки. прямокутним, як це показане на Фіг.2. Листова заготовка 100 складається із двох ділянок Для порівняння на Фіг.3 показані в поперечно122 і 124 головних поверхонь із ділянками 126, му перетині відомі з попереднього рівня техніки 127, 128 і 129 бічних поверхонь і донною ділянкою видавки, у разі яких зменшення товщини не відбу130, що знаходиться між ними. Ділянки 128 і 129 вається. бічних поверхонь мають крайові відгинні клапани На Фіг.4 показана листова заготовка 100 для 160 і 161, які при складанні коробки склеюються з виготовлення коробки для сигарет 10. Видні діляндонною ділянкою 130 і сприяють стабілізації короки 122, 124, 142 і 144 головних поверхонь, які в бки. готовій коробці для сигарет утворюють передню 9 74627 10 11 Комп’ютерна верстка О. Гапоненко 74627 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
