Заготовка для упаковки сигарет

1. Заготовка для упаковки сигарет з внутрішньою частиною (2'"), що має виріз для коміра (21), та зовнішньою оболонкою (4’’’), з передньою деталлю (12'), задньою деталлю (14'), дном (6), кришкою (8) та з'єднаними з передньою (12') та задньою (14') деталями боковими деталями (16'; 18'), на яких вздовж ліній згину (17) заздалегідь вироблені канавки, завдяки чому внутрішній частині (2'") та обгортці (4'") можна надавати напівкруглу форму, а також розрізом для відкриття упаковки (10), яка відрізняється тим, що до внутрішньої частини (2'") примикає другий клапан (23') для приклеювання дна (6) та п'ятий клапан для приклеювання кришки (8);

у виріз для комipa (21) внутрішньої частини (2'") входить язичок (24), що утримується у вирізі для комipa (21) у кількох точках (44), i до його верхнього краю примикає перший клапан (35);

із зовнішньої оболонки (4'") утворений третій клапан (37) для приклеювання кришки (8) та четвертий клапан (39) для приклеювання дна (8); а  ширина клапанів з першого по четвертий (35, 36, 37, 39) відповідно дорівнює половині ширини дна (6) або кришки (8).

2. Заготовка за п. 1, яка відрізняється тим, що заздалегідь вироблені канавки вздовж ліній згину (17) проходять по всій висоті внутрішньої частини (2'") та зовнішньої оболонки (4'") i паралельно до країв передньої (12') та задньої (14') деталей.

3. Заготовка за пп. 1 або 2, яка відрізняється тим, що до бокових деталей (16 та 18) примикають по чотири трикутні язички для склеювання (41).

4. Cпociб виготовлення упаковок сигарет (13) із заготовки за одним з попередніх пунктів, який відрізняється тим, що для виготовлення внутрішньої частини заготовку внутрішньої частини (2) обгортають навколо формувального шаблона (1) та склеюють на її клапанах так, що другий клапан (36) виявляється розташованим над другим клапаном для склеювання (23'), внутрішню частину знімають з формувального шаблона (1), після цього у неї вставляють блок сигарет (5), а внутрішню частину закривають таким чином, щоб перший клапан (35) був розташованим над п'ятим клапаном для склеювання (42'), заготовку зовнішньої оболонки (4'") обгортають навколо внутрішньої частини i склеюють з нею таким чином, щоб її третій та п'ятий клапани (37, 39), а також язички для склеювання (41) були розташовані під дном (6) та кришкою (8).

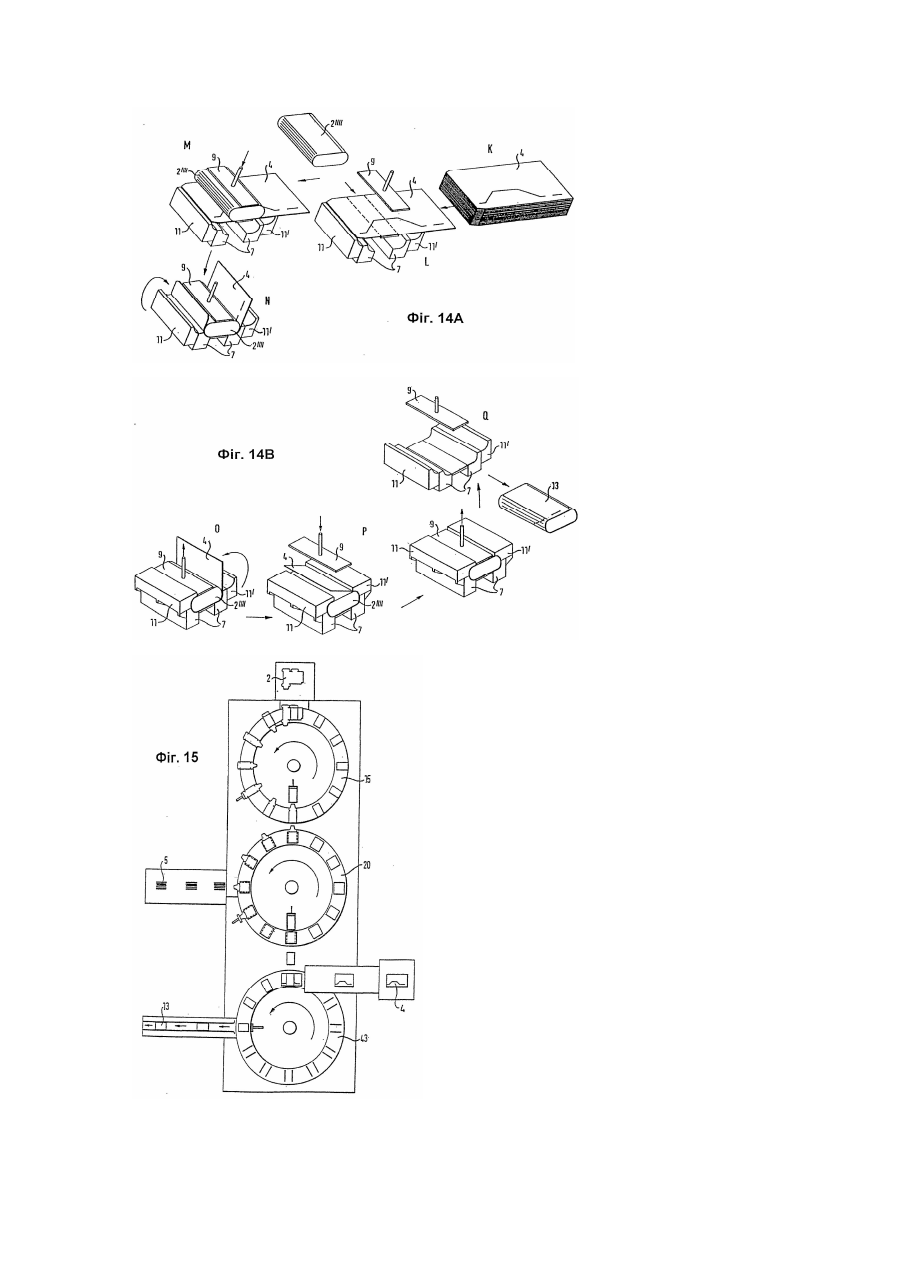

5. Cпociб за п. 4, який відрізняється тим, що заготовку зовнішньої оболонки (4'") за допомогою формувальної виїмки (7), кількох рухомих формувальних щік (11, 11') та штампа (9) обгортають навколо внутрішньої частини та склеюють.

6. Cпoci6 за п. 4, який відрізняється тим, що внутрішню частину (2) під час її заповнення блоком сигарет (5) розміщують у пустотілій формі (3).
