Об’ємна примірювальна 360°

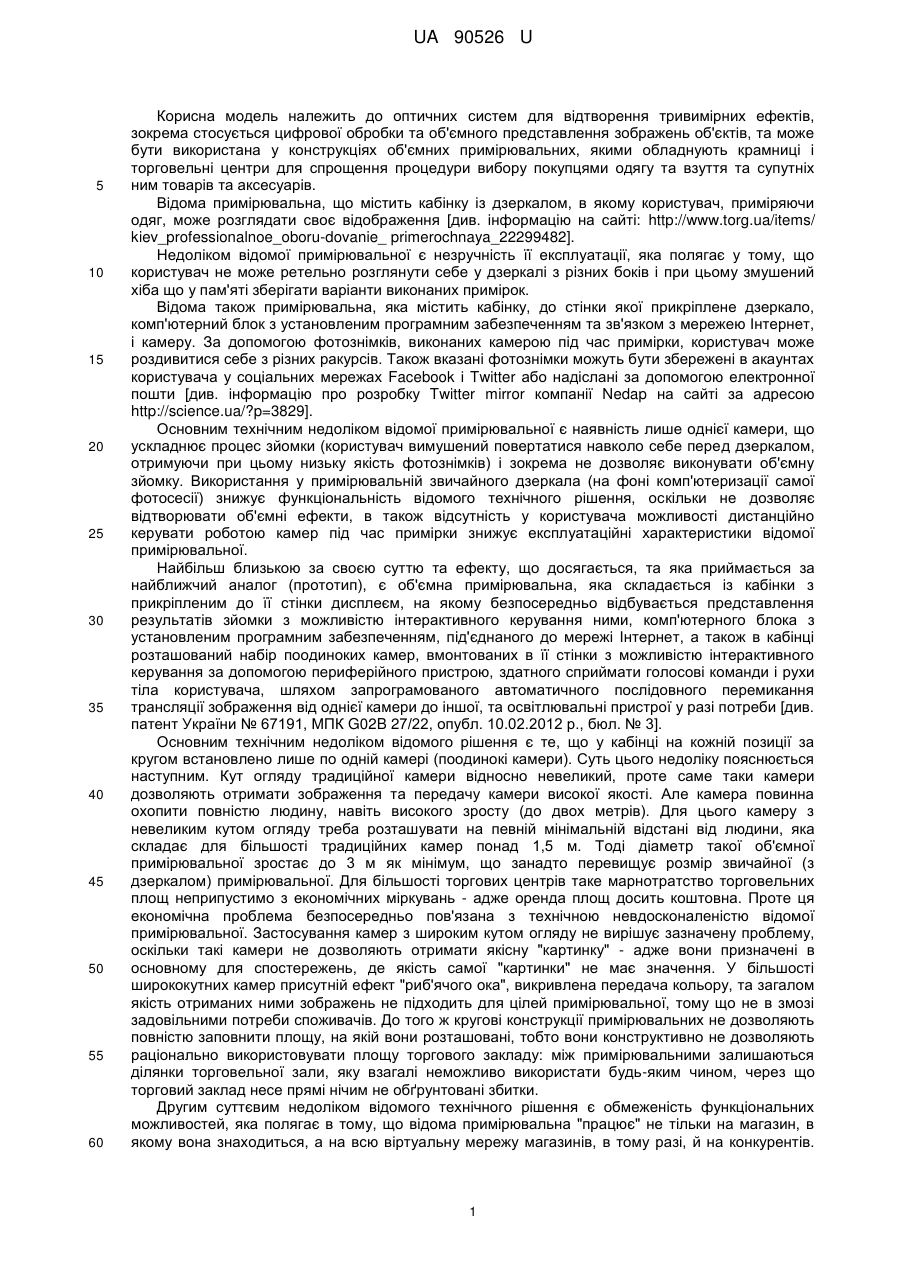

Реферат: UA 90526 U UA 90526 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до оптичних систем для відтворення тривимірних ефектів, зокрема стосується цифрової обробки та об'ємного представлення зображень об'єктів, та може бути використана у конструкціях об'ємних примірювальних, якими обладнують крамниці і торговельні центри для спрощення процедури вибору покупцями одягу та взуття та супутніх ним товарів та аксесуарів. Відома примірювальна, що містить кабінку із дзеркалом, в якому користувач, приміряючи одяг, може розглядати своє відображення [див. інформацію на сайті: http://www.torg.ua/items/ kiev_professionalnoe_oboru-dovanie_ primerochnaya_22299482]. Недоліком відомої примірювальної є незручність її експлуатації, яка полягає у тому, що користувач не може ретельно розглянути себе у дзеркалі з різних боків і при цьому змушений хіба що у пам'яті зберігати варіанти виконаних примірок. Відома також примірювальна, яка містить кабінку, до стінки якої прикріплене дзеркало, комп'ютерний блок з установленим програмним забезпеченням та зв'язком з мережею Інтернет, і камеру. За допомогою фотознімків, виконаних камерою під час примірки, користувач може роздивитися себе з різних ракурсів. Також вказані фотознімки можуть бути збережені в акаунтах користувача у соціальних мережах Facebook і Twitter або надіслані за допомогою електронної пошти [див. інформацію про розробку Twitter mirror компанії Nedap на сайті за адресою http://science.ua/?p=3829]. Основним технічним недоліком відомої примірювальної є наявність лише однієї камери, що ускладнює процес зйомки (користувач вимушений повертатися навколо себе перед дзеркалом, отримуючи при цьому низьку якість фотознімків) і зокрема не дозволяє виконувати об'ємну зйомку. Використання у примірювальній звичайного дзеркала (на фоні комп'ютеризації самої фотосесії) знижує функціональність відомого технічного рішення, оскільки не дозволяє відтворювати об'ємні ефекти, в також відсутність у користувача можливості дистанційно керувати роботою камер під час примірки знижує експлуатаційні характеристики відомої примірювальної. Найбільш близькою за своєю суттю та ефекту, що досягається, та яка приймається за найближчий аналог (прототип), є об'ємна примірювальна, яка складається із кабінки з прикріпленим до її стінки дисплеєм, на якому безпосередньо відбувається представлення результатів зйомки з можливістю інтерактивного керування ними, комп'ютерного блока з установленим програмним забезпеченням, під'єднаного до мережі Інтернет, а також в кабінці розташований набір поодиноких камер, вмонтованих в її стінки з можливістю інтерактивного керування за допомогою периферійного пристрою, здатного сприймати голосові команди і рухи тіла користувача, шляхом запрограмованого автоматичного послідовного перемикання трансляції зображення від однієї камери до іншої, та освітлювальні пристрої у разі потреби [див. патент України № 67191, МПК G02B 27/22, опубл. 10.02.2012 р., бюл. № 3]. Основним технічним недоліком відомого рішення є те, що у кабінці на кожній позиції за кругом встановлено лише по одній камері (поодинокі камери). Суть цього недоліку пояснюється наступним. Кут огляду традиційної камери відносно невеликий, проте саме таки камери дозволяють отримати зображення та передачу камери високої якості. Але камера повинна охопити повністю людину, навіть високого зросту (до двох метрів). Для цього камеру з невеликим кутом огляду треба розташувати на певній мінімальній відстані від людини, яка складає для більшості традиційних камер понад 1,5 м. Тоді діаметр такої об'ємної примірювальної зростає до 3 м як мінімум, що занадто перевищує розмір звичайної (з дзеркалом) примірювальної. Для більшості торгових центрів таке марнотратство торговельних площ неприпустимо з економічних міркувань - адже оренда площ досить коштовна. Проте ця економічна проблема безпосередньо пов'язана з технічною невдосконаленістю відомої примірювальної. Застосування камер з широким кутом огляду не вирішує зазначену проблему, оскільки такі камери не дозволяють отримати якісну "картинку" - адже вони призначені в основному для спостережень, де якість самої "картинки" не має значення. У більшості ширококутних камер присутній ефект "риб'ячого ока", викривлена передача кольору, та загалом якість отриманих ними зображень не підходить для цілей примірювальної, тому що не в змозі задовільними потреби споживачів. До того ж кругові конструкції примірювальних не дозволяють повністю заповнити площу, на якій вони розташовані, тобто вони конструктивно не дозволяють раціонально використовувати площу торгового закладу: між примірювальними залишаються ділянки торговельної зали, яку взагалі неможливо використати будь-яким чином, через що торговий заклад несе прямі нічим не обґрунтовані збитки. Другим суттєвим недоліком відомого технічного рішення є обмеженість функціональних можливостей, яка полягає в тому, що відома примірювальна "працює" не тільки на магазин, в якому вона знаходиться, а на всю віртуальну мережу магазинів, в тому разі, й на конкурентів. 1 UA 90526 U 5 10 15 20 25 30 35 40 45 50 55 60 Ця небажана ситуація пояснюється наступним. Магазин, в якому розташована примірювальна, несе певні витрати на її утримання (оренда площі, прибирання, обслуговування комп'ютерної техніки та камер тощо), а покупець, який нею скористався (фотографувався), передає результати власних примірювань за межі цього магазина на сторонній сайт (у прототипі - на сайт фірми Мамагі). Ця фірма дозволяє покупцеві переглянути подібні товари у інших магазинах та саме так спрямувати його у інший магазин, де може й не бути такої примірювальної. Виходить, що відома примірювальна, розташована у конкретному магазині, "працює" на всіх продавців одягу, що суперечить загальноприйнятій бізнес-практиці, а отже, така пропозиція малоприваблива для власника конкретного магазина. Проте, з одного боку, відсутність сучасної примірювальної у магазині обмежує покупця у виборі товару, а з другого, - при її наявності, магазин просто втрачає певну кількість потенційних покупців, оскільки вони йдуть до іншого магазину. Третім суттєвим недоліком відомого технічного рішення є невдосконаленість електронної системи відомої тривимірної примірювальної. Наявність цього недоліку обумовлена наступним. Покупець керує роботою примірювальної голосом та жестами, що, погодимося, для більшості покупців поки-що залишається незвичним. До того ж, кожна людина має власний голос (тембр, гучність, швидкість тощо), може мати дефекти дикції, які не дозволяють системі адекватно реагувати на команди, та, взагалі, покупці можуть бути німими. Більшість населення вже знайома з сенсорними приладами (смартфони, айфони, планшети, термінали банків, вокзалів, магазинів тощо), а отже покупець може взаємодіяти з обладнанням комп'ютеризованої примірювальної на дотик - шляхом торкання та рухами рукою по екрану. Але у відомій примірювальній це зробити практично неможливо, оскільки покупець знаходиться від дисплею на відстані приблизно 1,5 м, тобто не має фізичної можливості дотягнутися до екрана дисплею рукою. А якщо він підійде ближче, неприпустимо погіршаться результати фотозйомки, не вірно відображаючи дійсність (результати примірювань). Четвертим суттєвим недоліком відомого технічного рішення є функціонально-технічна обмеженість примірювальної, яка полягає у наступному. Покупець не може бачити, як вибраний ним одяг буде виглядати у різних конкретних погодних умовах (наприклад, як розвивається сукня під час вітряної погоди), тих чи інших географічних місцях (наприклад, як виглядає вибраний купальник безпосередньо на пляжу, на фоні блакитної води моря тощо), часу доби (наприклад у сонячний день, у вечері, при штучному освітленні концертної зали, вулиці) тощо. Тобто людина бачить себе тільки в "стерильних" умовах даної примірювальної, що не дозволяє йому уявити себе у цьому одязі в реальних умовах його носіння. Можна було б додати ще недоліків, притаманних відомому технічному рішенню, проте наведених сповна достатньо для доведення необхідності вдосконалювати об'ємну примірювальну, навіть лише усунення перелічених недоліків, відкриває нові можливості, як для магазинів, що продають одяг, так і для відвідувачів, що його купують. В основу корисної моделі поставлена задача подальшого удосконалення конструкції і розширення техніко-функціональних можливостей відомої примірювальної за рахунок забезпечення можливості змінювати середовище у кабінці та зменшення її габаритних розмірів з одночасним покращенням умов фотографування та отримання високоякісних результатів фотосесії шляхом внесення подальших відповідних конструктивних і технологічних вдосконалень у відому об'ємну примірювальну. Поставлена задача вирішується тим, що у об'ємній примірювальній, яка складається із кабінки з прикріпленим до її стінки дисплеєм, на якому безпосередньо відбувається представлення результатів зйомки з можливістю інтерактивного керування ними, комп'ютерного блока з установленим програмним забезпеченням, під'єднаного до мережі Інтернет, а також в кабінці розташований набір фото- чи відеокамер, вмонтованих в її стінки з можливістю інтерактивного керування ними шляхом запрограмованого автоматичного послідовного перемикання трансляції зображення від однієї камери до іншої, та освітлювальні пристрої, у разі потреби, згідно з корисною моделлю, кабінка має квадратну чи прямокутну конструкцію, а на її стінках закріплені щонайменше вісім блоків подвійних по вертикалі камер - чотири блока камер по центру стін та чотири блока по кутах кабінки, причому кожний блок складається щонайменше з двох камер, розташованих одна під одною, результати зйомки яких програмно з'єднуються в реальному часі в одну картинку, а також результати зйомки кутовими камерами програмно збільшуються (зумуються) у реальному часі, для отримання результатів зйомки однакового розміру незалежно від місця знаходження блоків камер - на стінах чи кутах, для отримання віртуального ефекту рівновіддаленості камер від центра кабінки, причому результати фотовідеосесії завантажуються на сайт торговельного закладу, на території якого розташована примірювальна та відбулася фото- відеосесія, доступ до результатів якої відвідувач здійснює 2 UA 90526 U 5 10 15 20 25 30 35 40 45 50 55 60 через сайт цього ж самого торговельного закладу, та за ними вибирає товари, що підходять і сподобалися, та купує їх через Інтернет-магазини цього ж самого торгового закладу, крім того в кабінці застосований сенсорний дисплей, з яким може контактувати тактильно користувач, оскільки у кабінці зменшених розмірів він може до нього дістати безпосередньо руками, а також кабінка оснащена засобами імітації вітру різної сили, виконаних наприклад у вигляді вентиляторів, та регулятором інтенсивності освітлення кабінки, які наближають результати примірювання до реальних природних умов, а також на дисплеї, на бажання відвідувача, яке він реалізує, керуючи сенсорним дисплеєм, може змінюватися фон та масштаб зображення відвідувача чи залишаючи зображення останнього незмінним, для візуального оцінювання вигляду одягу на відвідувачі у різних умовах перебування останнього. Наявність подвійних камер, а також особливість їх розташування у кабінці дозволяє отримувати точне (не викривлене) зображення відвідувача та одночасно зменшити габарити примірювальної, раціонально використовувати площу торговельного закладу. Наявність сенсорного екрана значно спрощує керування ним, а можливість змінювати масштаб чи фон дозволяє більш ефективно вибирати одяг, в більш повному задоволенні потреб користувачів, а схема передання та зберігання зображень дозволяє збільшити обсяги продажів саме тому торговому закладу, в якому розташована примірювальна. Таким чином, внесення запропонованих конструктивних змін дозволяє задовільними всіх учасників торговельного процесу, як з боку покупців, так і з боку торговельного закладу. Отже, уся сукупність суттєвих ознак, які формують та характеризують запропоноване технічне рішення, отриманих завдяки внесенню відповідних конструктивних змін у об'ємну примірювальну, забезпечують досягнення певного технічного результату. Суть запропонованого технічного рішення пояснюється спільно з кресленнями, на яких зображено наступне: фіг. 1 - загальна схема прототипу об'ємної примірювальної, вигляд спереду; фіг. 2 - загальна схема запропонованої об'ємної примірювальної, вигляд спереду; фіг. 3 - загальна схема запропонованої об'ємної примірювальної, вигляд зверху. Запропонована об'ємна примірювальна (див. фіг. 2, 3) містить кабінку 1 прямокутної чи квадратної форми з прикріпленим до її стінки 2 сенсорним екраном 3, комп'ютерний блок (не показаний через загальновідомість) з установленим програмним забезпеченням, набір подвійних камер 4, вмонтованих в стінки 2 по периметру кабінки 1, а точніше - по центру кожної стінки 2 та по кутах кабінки 1, освітлювальні прилади будь-якої відомої конструкції (не показані через загальновідомість), а також одним чи декількома вентиляторами для забезпечення руху повітря у кабінці 1, щоб отримати ефект вітряної погоди (не показані через загальновідомість). Зрозуміло, освітлювальні пристрої та вентилятори оснащені регуляторами інтенсивності їх роботи. Принцип роботи запропонованої об'ємної примірювальної полягає у наступному. Користувач (відвідувач, потенційний покупець), одягнувши на себе вибраний ним для примірювання одяг, стає перед екраном. При цьому його зображення, отримане з подвійних камер 4 і оброблене комп'ютером, проектується на екран 3. Оскільки розмір кабінки 1 зменшений, користувач знаходиться перед екраном 3 на відстані не більш напіввитягнутої руки, а отже має можливість безпосередньо торкатися пальцями екрана 3 та саме так змінювати ракурс огляду, при цьому програма автоматично активує трансляцію зображення з подвійних камер 4 на екран 3. Якщо користувач бажає поглянути на себе при різному освітленні чи під час вітряної погоди, чи на якомусь фоні (міський чи гірський ландшафт, ліс, пляж тощо), він на екрані 3 торкається безпосередньо сенсорних вмикачів тих чи інших пристроїв чи обирає фон з набору запропонованих. При цьому користувач весь час має можливість вільно рухатися по кабінці 1 - на результати зйомки це не впливає. Протягом всього часу примірювання (часу фото, відеосесії) комп'ютерна програма в реальному часі автоматично обробляє та транслює на екран 3 картинку з обраної пари камер 4. Якщо користувач змінює ракурс огляду (торканням до сенсорного екрана 3), то комп'ютерна програма обробляє та транслює на екран 3 картинку з нової пари камер 4. Отже, керуючи ракурсами огляду, користувач кожного разу підключає тільки ту пару камер 4, які відповідають цьому ракурсу. Під час розглядання користувачем себе з різних ракурсів, у різних погодних умовах, на різних фонах, результати таких дій, тобто результати самої відеосесії комп'ютером не записуються та не зберігаються, оскільки в цьому немає сенсу, якщо одяг не підходить або не сподобався. Але, якщо користувач все ж таки бажає зробити та зберегти об'ємне 360° фото (фото зі всіх ракурсів), то він торкається відповідної кнопки (наприклад кнопки "Зробити фото") на сенсорному екрані 3. При цьому на комп'ютерний блок потрапляють результати зйомки одночасно зі всіх камер 4, програма їх зберігає та обробляє, тобто "склеює" у одну об'ємну 360° фотографію. Далі, за бажанням користувача ця об'ємна 360° фотографія відправляється на 3 UA 90526 U 5 10 15 20 25 30 35 40 45 50 55 сервер (сайт) магазина у власний електронний кабінет користувача. Потім користувач, у будьякий час, через мережу Інтернет може увійти на сайт цього магазина та у власному електронному кабінеті проглянути власні об'ємні 360° фотографії, порівняти їх та обрати кращі для нього товари у цьому ж магазині. Суттєва відмінність запропонованої об'ємної примірювальної полягає у наявності в її конструкції набору подвійних камер, а також виконання її прямокутними, наявності пристроїв для освітлення та різних імітації погодних умов, екрана з сенсорним управлінням та можливістю зміни фону. Вказані відмінності, у сукупності, сприяють подальшому удосконаленню конструкції примірювальної та забезпечують істотне покращення її функціональних характеристик, більш повне задовольняння потреб, як з боку покупців, та і з боку торговельного закладу. Жодна із відомих примірювальних не може одночасно мати всі перераховані властивості, оскільки не передбачає у своєму складі всієї сукупності заявлених у пропозиції суттєвих ознак. Таким чином, запропонована у даному технічному рішенні нова конструкція об'ємної примірювальної разом з запропонованим принципом її роботи, призводять до якісно нового технічного результату, порівняно із відомими аналогами. Запропонована об'ємна примірювальна не містить у своєму складі жодних елементів конструкції чи програмного забезпечення, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі отримання об'ємних зображень, а отже є придатною для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено об'ємних примірювальних із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна". Порівняльний аналіз запропонованого технічного рішення з відомою конструкцією примірювальної, взятою за прототип, показав, що наявність набору подвійних камер, зміна форми кабінки, оснащення її засобами для регульованого освітлення та імітації погодних умов, сенсорним екраном з розширеними можливостями зміни фону та масштабу зображення у поєднанні із організацією зміни ракурсів, а також забезпечення можливості виконувати об'ємні зображення результатів примірки для подальшого їх використання, призводить до появи нових технічних якостей, зокрема таких: - удосконалення конструкції, що досягається завдяки використанню набору подвійних камер, які дозволили не тільки зменшити розмір кабінки, але й отримувати якісні результати зйомки (без викривлень); - спрощення управління ракурсами за рахунок використання сенсорного екрана, більш звичного для користувачів; - ефективне використання площі торговельного закладу завдяки зміні форми кабінки на прямокутну; - забезпечення можливості зміни погодних умов імітацією руху повітря та часу доби зміною освітлення, поглядання себе на різних фонах. Після опису запропонованої об'ємної примірювальної фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти виконання вказаної примірювальної, зокрема тип і розміри екрана чи дисплея, кількість встановлених камер, кількість, вид і просторова орієнтація освітлювальних приладів, імітаторів природних умов тощо, можуть змінюватися залежно від характеру її використання та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що примірювальна прямокутної форми містить набір подвійних камер, вмонтованих в її стінки з можливістю сенсорного керування за допомогою рук користувача шляхом запрограмованого автоматичного послідовного перемикання трансляції зображення від одних подвійних камер до інших, наявність імітаторів природних та погодних умов, а також те, що функцію дзеркала може виконувати екран, на якому можна змінювати фон та масштабність зображення, і саме ці обставини у сукупності дозволяють надбати запропонованій об'ємній примірювальній вищеперераховані й інші переваги. Використання окремих конструктивних елементів обладнання із всієї сукупності заявлених, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші конструкції, подібні описаній, вже не вимагатимуть будь-якого творчого підходу від конструкторів 4 UA 90526 U та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 Об'ємна примірювальна, яка складається із кабінки з прикріпленим до її стінки дисплеєм, на якому безпосередньо відбувається представлення результатів зйомки з можливістю інтерактивного керування ними, комп'ютерного блока з установленим програмним забезпеченням, під'єднаного до мережі Інтернет, а також в кабінці розташований набір фото- чи відеокамер, вмонтованих в її стінки з можливістю інтерактивного керування ними шляхом запрограмованого автоматичного послідовного перемикання трансляції зображення від однієї камери до іншої, та освітлювальні пристрої, у разі потреби, яка відрізняється тим, що кабінка має квадратну чи прямокутну конструкцію, а на її стінках закріплені щонайменше вісім блоків подвійних по вертикалі камер - чотири блоки камер по центру стін та чотири блоки по кутах кабінки, причому кожний блок складається щонайменше з двох камер, розташованих одна під одною, результати зйомки яких програмно з'єднуються в реальному часі в одну картинку, а також результати зйомки кутовими камерами програмно збільшуються (зумирюються) у реальному часі, для отримання результатів зйомки однакового розміру незалежно від місця знаходження блоків камер - на стінах чи кутах, для отримання віртуального ефекту рівновіддаленості камер від центру кабінки, причому результати фото-, відеосесії завантажуються на сайт торговельного закладу, на території якого розташована примірювальна та відбулася фото-, відеосесія, доступ до результатів якої відвідувач здійснює через сайт цього ж самого торговельного закладу, та за ними вибирає товари, що підходять і сподобалися, та купує їх через Інтернет-магазин цього ж самого торгового закладу, крім того в кабінці застосований сенсорний дисплей, з яким може контактувати тактильно користувач, оскільки у кабінці зменшених розмірів він може до нього дістати безпосередньо руками, а також кабінка оснащена засобами імітації вітру різної сили, виконаних, наприклад, у вигляді вентиляторів, та регулятором інтенсивності освітлення кабінки, які наближають результати примірювання до реальних природних умов, а також на дисплеї, на бажання відвідувача, яке він реалізує, керуючи сенсорним дисплеєм, може змінюватися фон та масштаб зображення відвідувача чи залишаючи зображення останнього незмінним, для візуального оцінювання вигляду одягу на відвідувачі у різних умовах перебування останнього. 5 UA 90526 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
