Альпеншток-кутомір

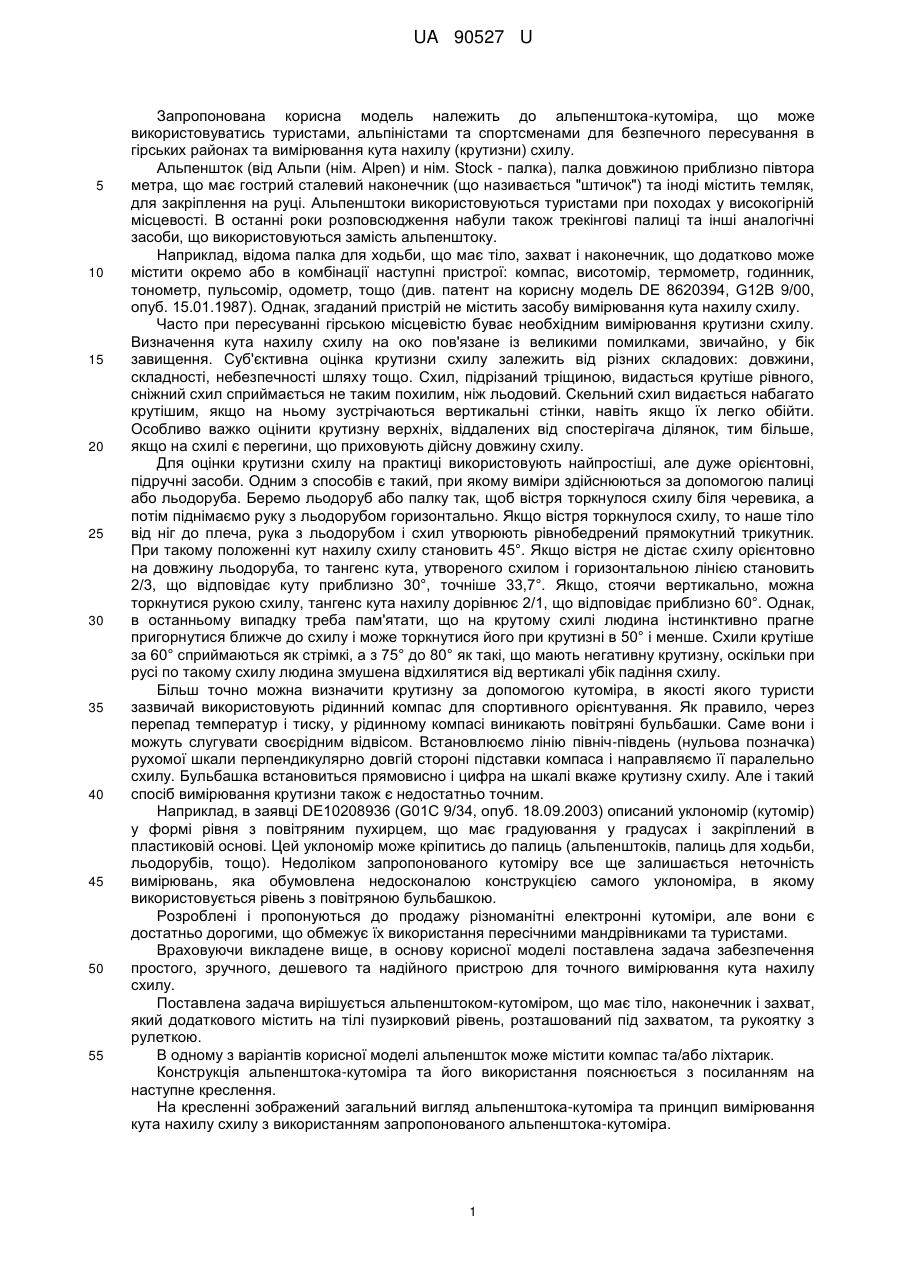

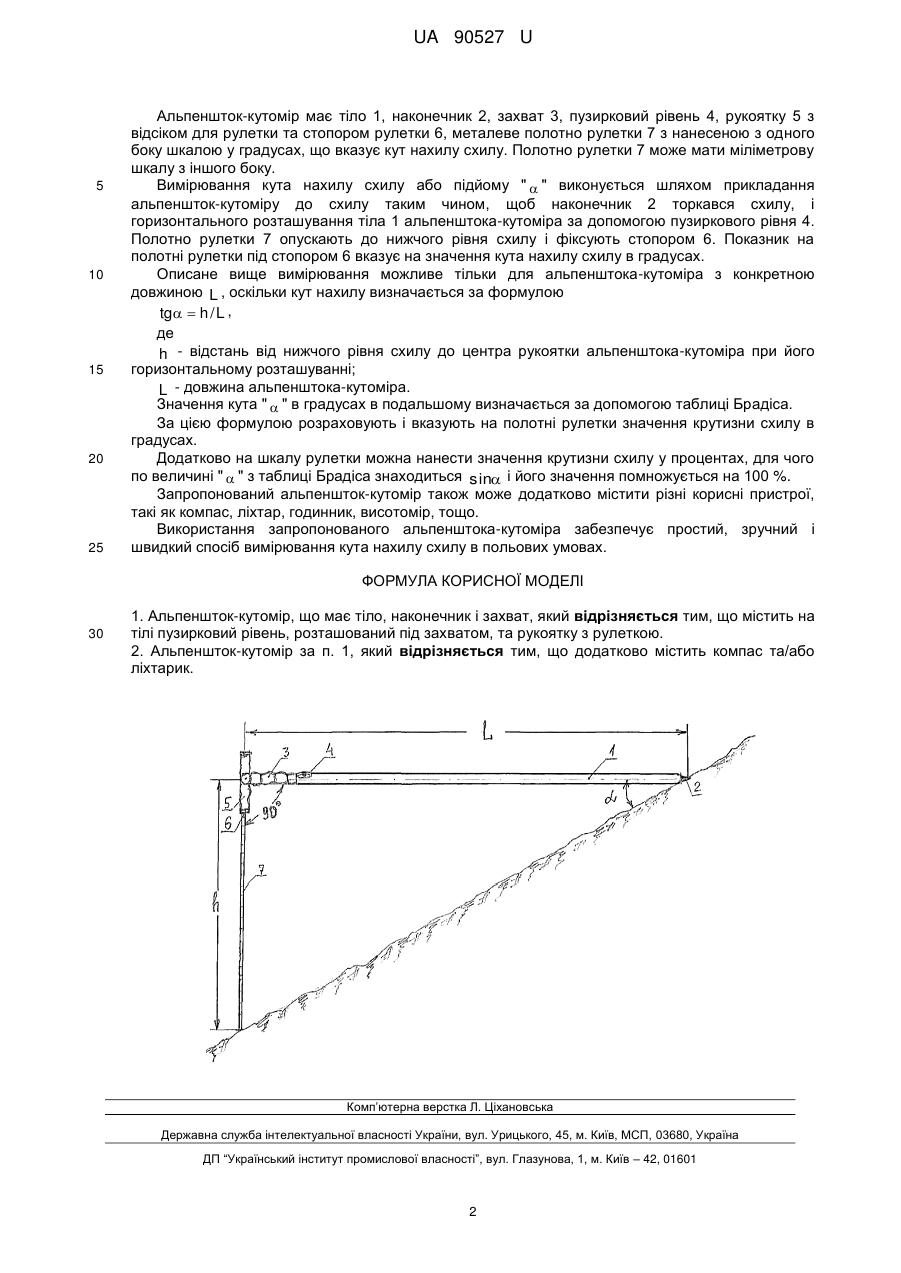

Реферат: UA 90527 U UA 90527 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до альпенштока-кутоміра, що може використовуватись туристами, альпіністами та спортсменами для безпечного пересування в гірських районах та вимірювання кута нахилу (крутизни) схилу. Альпеншток (від Альпи (нім. Аlреn) и нім. Stock - палка), палка довжиною приблизно півтора метра, що має гострий сталевий наконечник (що називається "штичок") та іноді містить темляк, для закріплення на руці. Альпенштоки використовуються туристами при походах у високогірній місцевості. В останні роки розповсюдження набули також трекінгові палиці та інші аналогічні засоби, що використовуються замість альпенштоку. Наприклад, відома палка для ходьби, що має тіло, захват і наконечник, що додатково може містити окремо або в комбінації наступні пристрої: компас, висотомір, термометр, годинник, тонометр, пульсомір, одометр, тощо (див. патент на корисну модель DE 8620394, G12B 9/00, опуб. 15.01.1987). Однак, згаданий пристрій не містить засобу вимірювання кута нахилу схилу. Часто при пересуванні гірською місцевістю буває необхідним вимірювання крутизни схилу. Визначення кута нахилу схилу на око пов'язане із великими помилками, звичайно, у бік завищення. Суб'єктивна оцінка крутизни схилу залежить від різних складових: довжини, складності, небезпечності шляху тощо. Схил, підрізаний тріщиною, видасться крутіше рівного, сніжний схил сприймається не таким похилим, ніж льодовий. Скельний схил видається набагато крутішим, якщо на ньому зустрічаються вертикальні стінки, навіть якщо їх легко обійти. Особливо важко оцінити крутизну верхніх, віддалених від спостерігача ділянок, тим більше, якщо на схилі є перегини, що приховують дійсну довжину схилу. Для оцінки крутизни схилу на практиці використовують найпростіші, але дуже орієнтовні, підручні засоби. Одним з способів є такий, при якому виміри здійснюються за допомогою палиці або льодоруба. Беремо льодоруб або палку так, щоб вістря торкнулося схилу біля черевика, а потім піднімаємо руку з льодорубом горизонтально. Якщо вістря торкнулося схилу, то наше тіло від ніг до плеча, рука з льодорубом і схил утворюють рівнобедрений прямокутний трикутник. При такому положенні кут нахилу схилу становить 45°. Якщо вістря не дістає схилу орієнтовно на довжину льодоруба, то тангенс кута, утвореного схилом і горизонтальною лінією становить 2/3, що відповідає куту приблизно 30°, точніше 33,7°. Якщо, стоячи вертикально, можна торкнутися рукою схилу, тангенс кута нахилу дорівнює 2/1, що відповідає приблизно 60°. Однак, в останньому випадку треба пам'ятати, що на крутому схилі людина інстинктивно прагне пригорнутися ближче до схилу і може торкнутися його при крутизні в 50° і менше. Схили крутіше за 60° сприймаються як стрімкі, а з 75° до 80° як такі, що мають негативну крутизну, оскільки при русі по такому схилу людина змушена відхилятися від вертикалі убік падіння схилу. Більш точно можна визначити крутизну за допомогою кутоміра, в якості якого туристи зазвичай використовують рідинний компас для спортивного орієнтування. Як правило, через перепад температур і тиску, у рідинному компасі виникають повітряні бульбашки. Саме вони і можуть слугувати своєрідним відвісом. Встановлюємо лінію північ-південь (нульова позначка) рухомої шкали перпендикулярно довгій стороні підставки компаса і направляємо її паралельно схилу. Бульбашка встановиться прямовисно і цифра на шкалі вкаже крутизну схилу. Але і такий спосіб вимірювання крутизни також є недостатньо точним. Наприклад, в заявці DE10208936 (G01C 9/34, опуб. 18.09.2003) описаний уклономір (кутомір) у формі рівня з повітряним пухирцем, що має градуювання у градусах і закріплений в пластиковій основі. Цей уклономір може кріпитись до палиць (альпенштоків, палиць для ходьби, льодорубів, тощо). Недоліком запропонованого кутоміру все ще залишається неточність вимірювань, яка обумовлена недосконалою конструкцією самого уклономіра, в якому використовується рівень з повітряною бульбашкою. Розроблені і пропонуються до продажу різноманітні електронні кутоміри, але вони є достатньо дорогими, що обмежує їх використання пересічними мандрівниками та туристами. Враховуючи викладене вище, в основу корисної моделі поставлена задача забезпечення простого, зручного, дешевого та надійного пристрою для точного вимірювання кута нахилу схилу. Поставлена задача вирішується альпенштоком-кутоміром, що має тіло, наконечник і захват, який додаткового містить на тілі пузирковий рівень, розташований під захватом, та рукояткуз рулеткою. В одному з варіантів корисної моделі альпеншток може містити компас та/або ліхтарик. Конструкція альпенштока-кутоміра та його використання пояснюється з посиланням на наступне креслення. На кресленні зображений загальний вигляд альпенштока-кутоміра та принцип вимірювання кута нахилу схилу з використанням запропонованого альпенштока-кутоміра. 1 UA 90527 U 5 10 15 20 25 Альпеншток-кутомір має тіло 1, наконечник 2, захват 3, пузирковий рівень 4, рукоятку 5 з відсіком для рулетки та стопором рулетки 6, металеве полотно рулетки 7 з нанесеною з одного боку шкалою у градусах, що вказує кут нахилу схилу. Полотно рулетки 7 може мати міліметрову шкалу з іншого боку. Вимірювання кута нахилу схилу або підйому "  " виконується шляхом прикладання альпеншток-кутоміру до схилу таким чином, щоб наконечник 2 торкався схилу, і горизонтального розташування тіла 1 альпенштока-кутоміра за допомогою пузиркового рівня 4. Полотно рулетки 7 опускають до нижчого рівня схилу і фіксують стопором 6. Показник на полотні рулетки під стопором 6 вказує на значення кута нахилу схилу в градусах. Описане вище вимірювання можливе тільки для альпенштока-кутоміра з конкретною довжиною L , оскільки кут нахилу визначається за формулою tg  h / L , де h - відстань від нижчого рівня схилу до центра рукоятки альпенштока-кутоміра при його горизонтальному розташуванні; L - довжина альпенштока-кутоміра. Значення кута "  " в градусах в подальшому визначається за допомогою таблиці Брадіса. За цією формулою розраховують і вказують на полотні рулетки значення крутизни схилу в градусах. Додатково на шкалу рулетки можна нанести значення крутизни схилу у процентах, для чого по величині "  " з таблиці Брадіса знаходиться sin і його значення помножується на 100 %. Запропонований альпеншток-кутомір також може додатково містити різні корисні пристрої, такі як компас, ліхтар, годинник, висотомір, тощо. Використання запропонованого альпенштока-кутоміра забезпечує простий, зручний і швидкий спосіб вимірювання кута нахилу схилу в польових умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Альпеншток-кутомір, що має тіло, наконечник і захват, який відрізняється тим, що містить на тілі пузирковий рівень, розташований під захватом, та рукоятку з рулеткою. 2. Альпеншток-кутомір за п. 1, який відрізняється тим, що додатково містить компас та/або ліхтарик. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
