Ліжко, що саме застилається

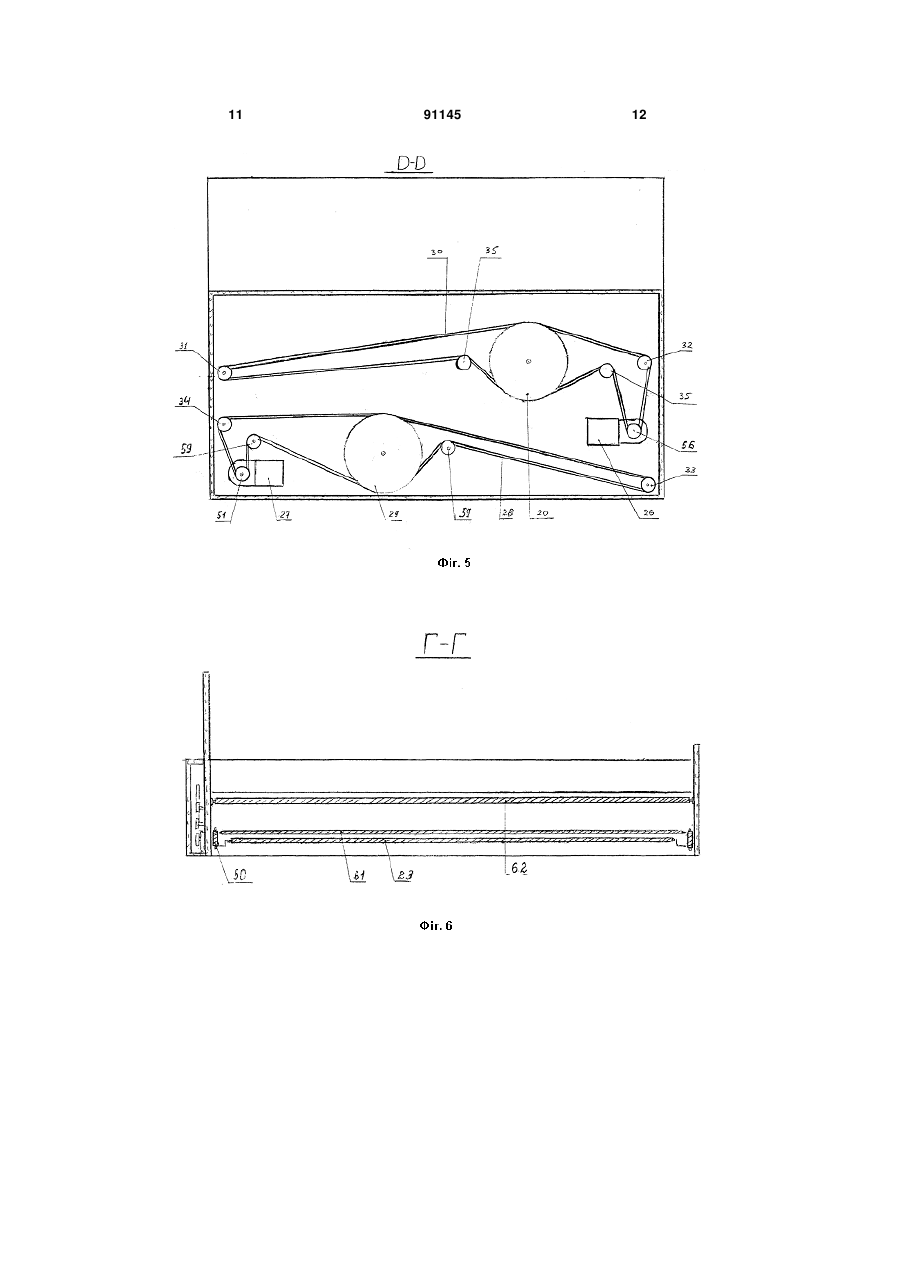

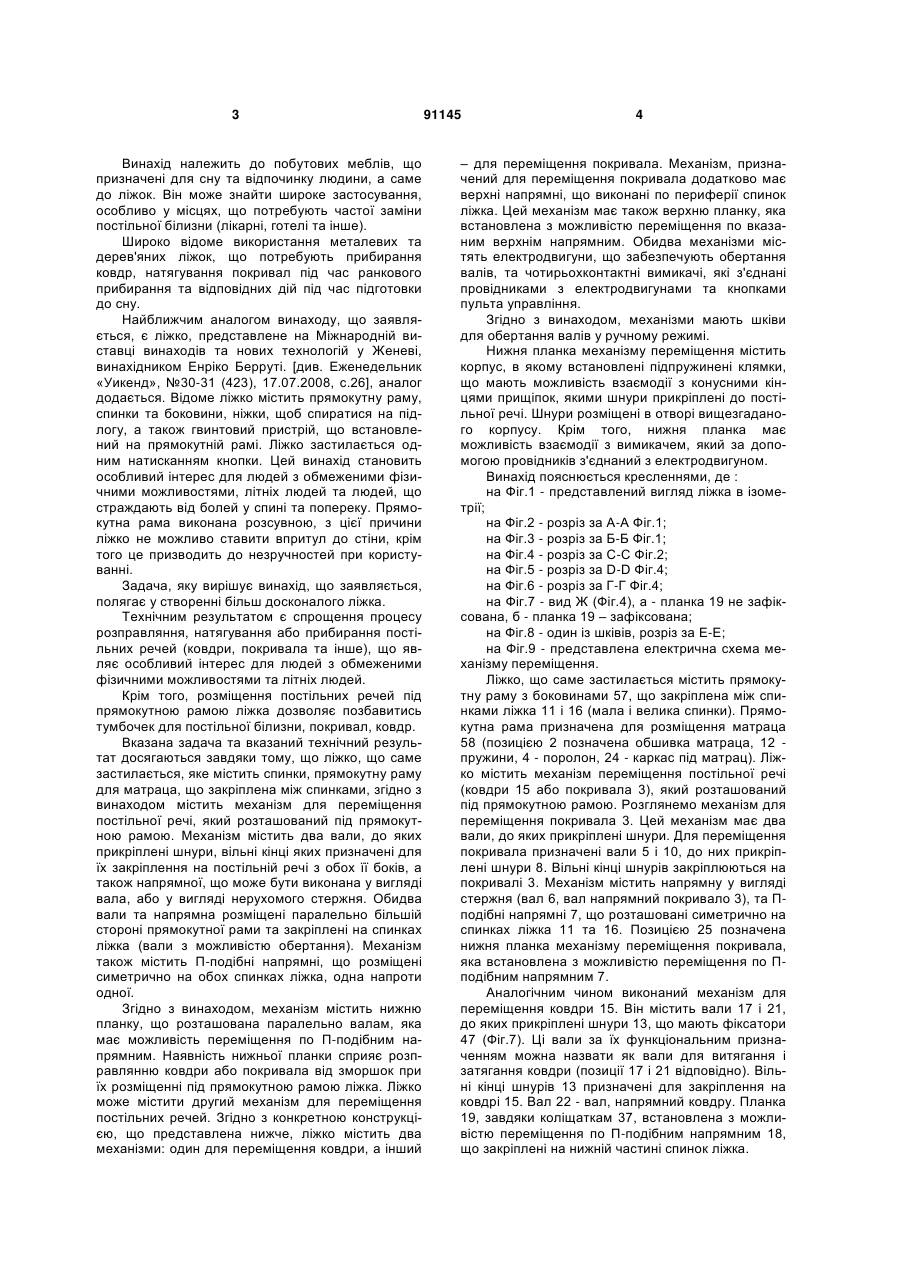

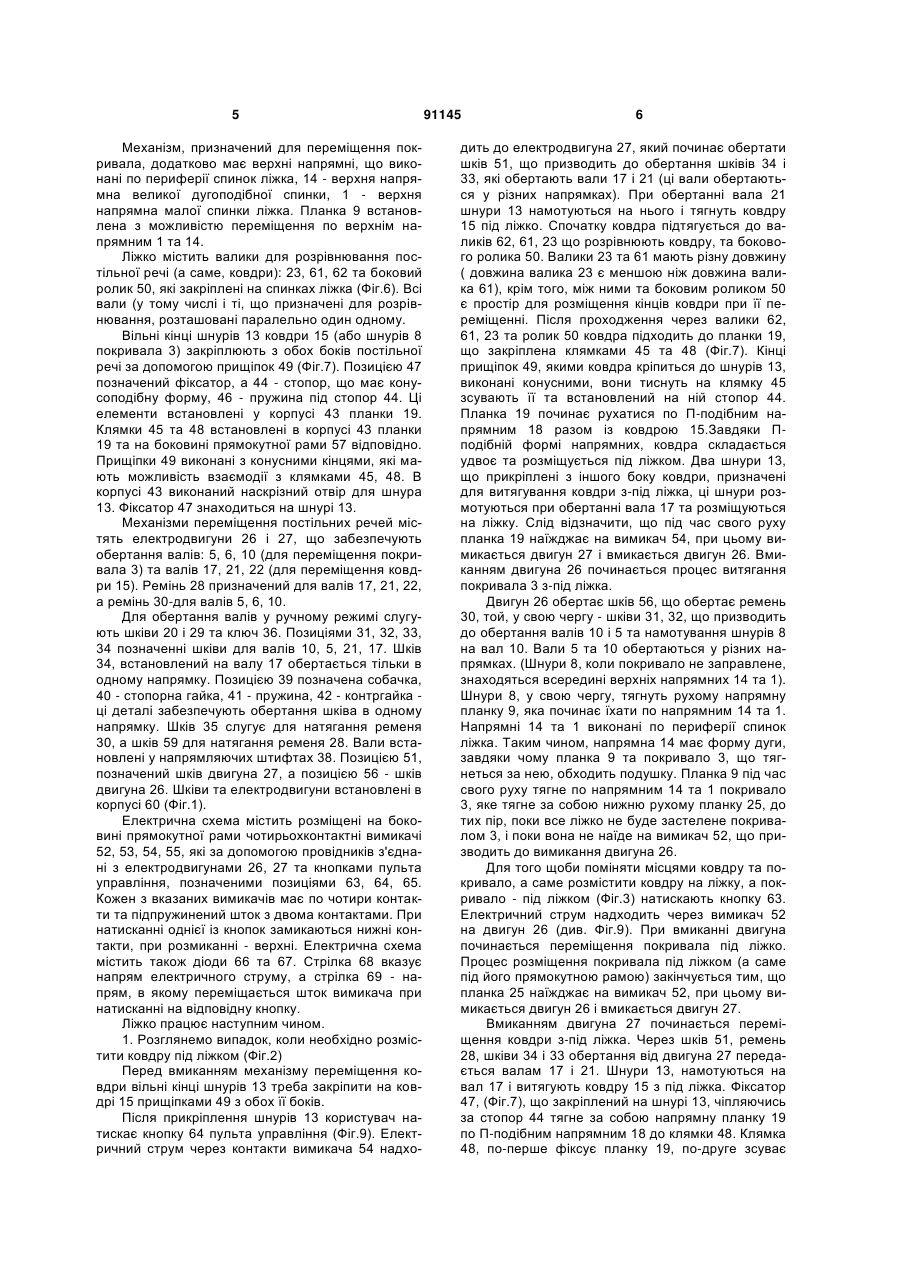

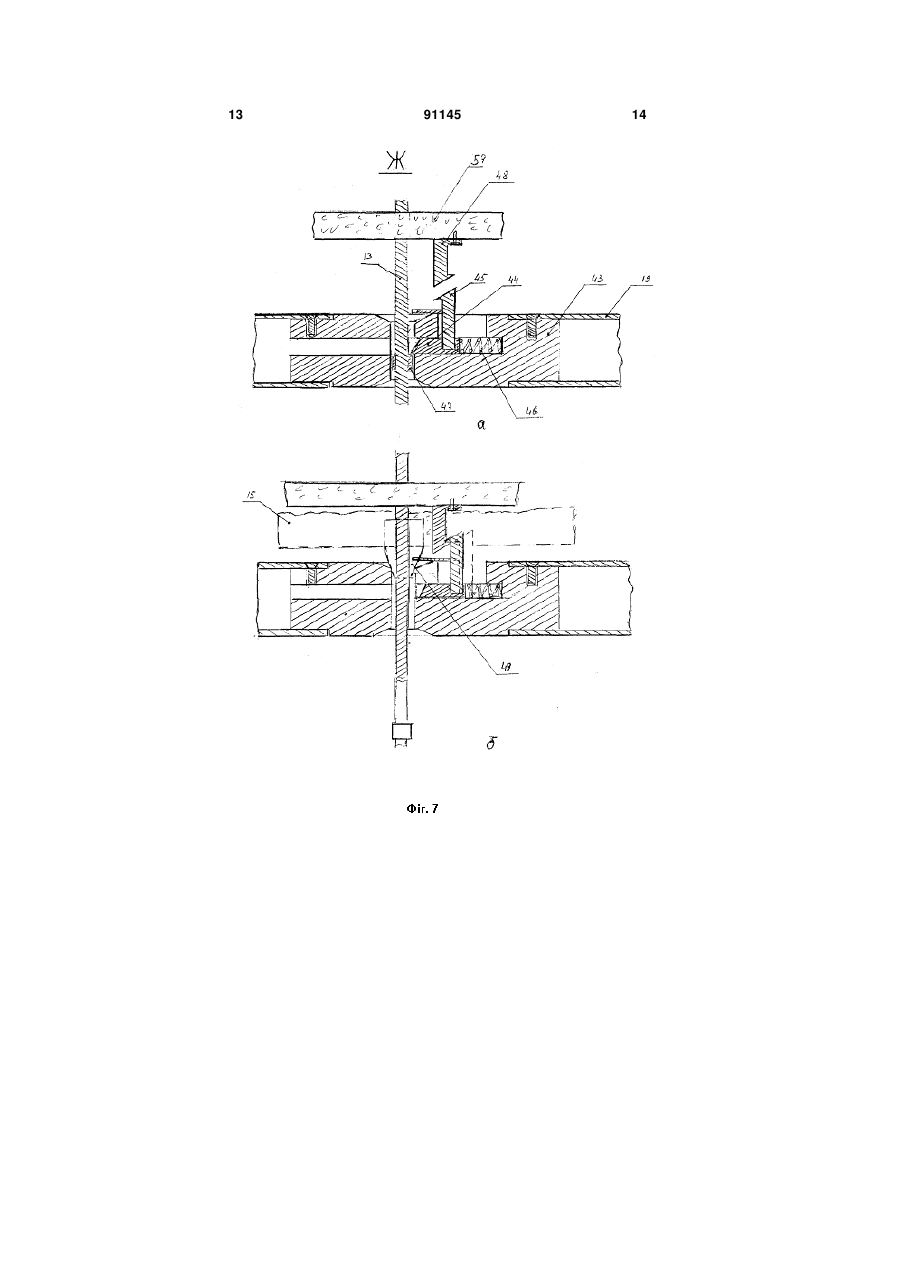

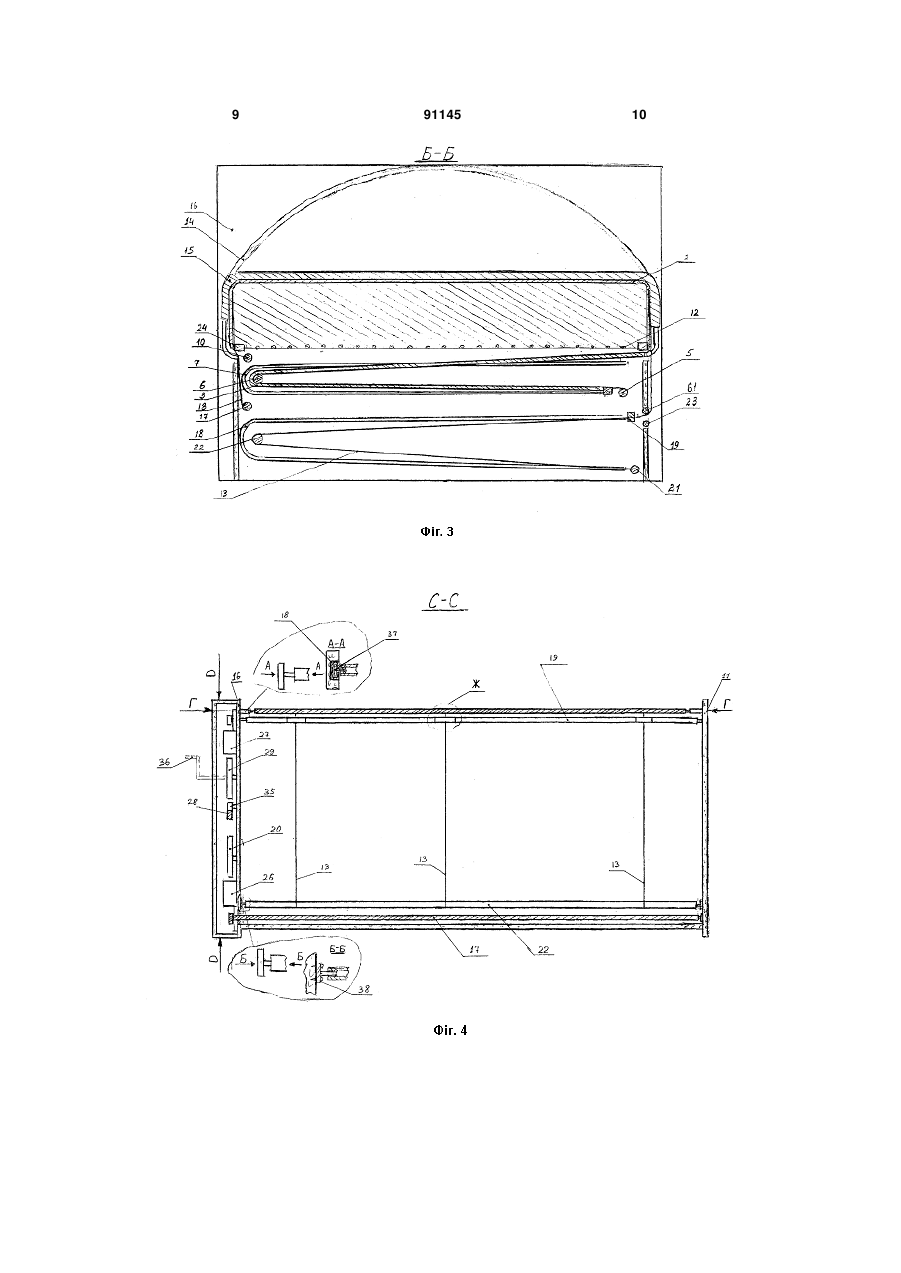

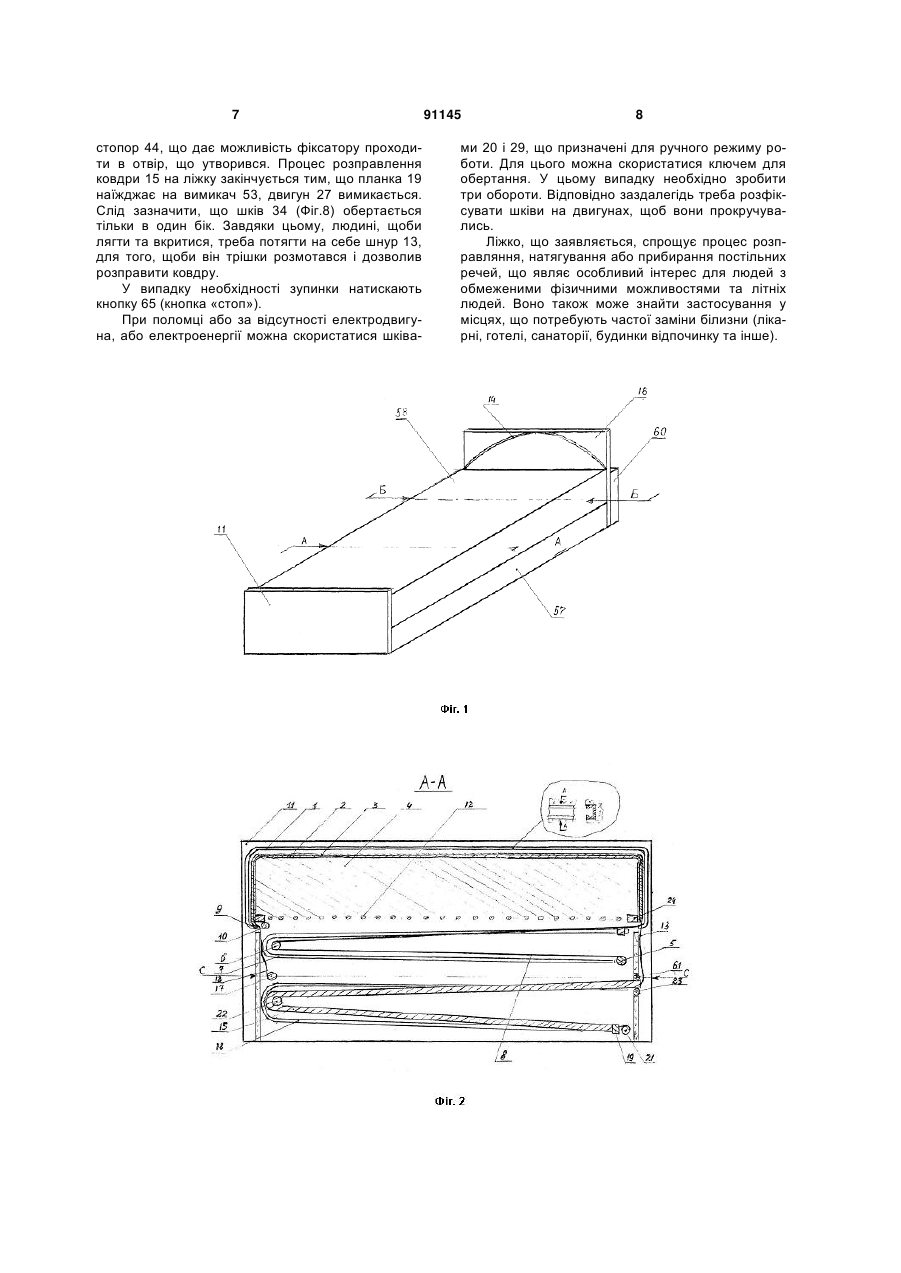

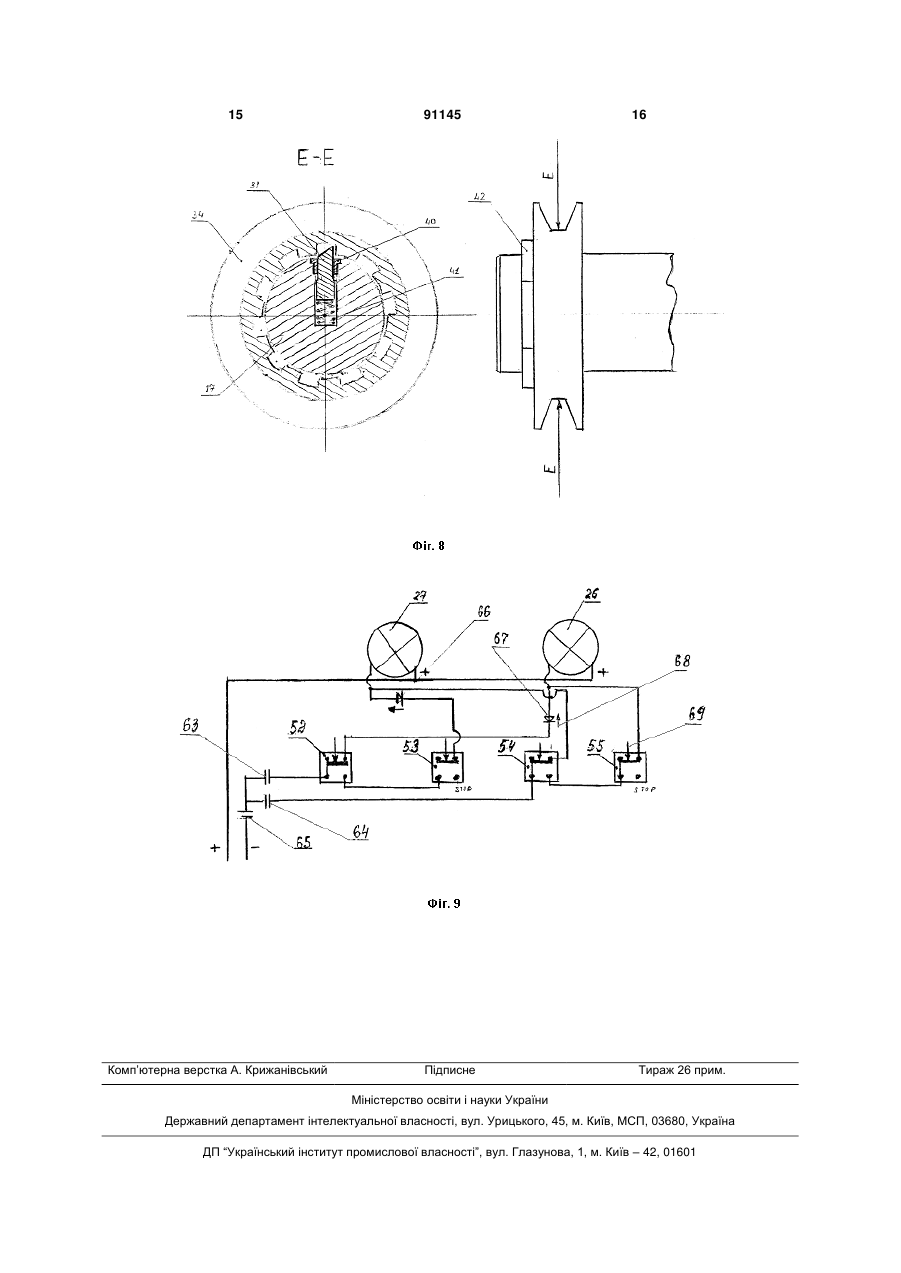

1. Ліжко, що саме застилається, яке містить прямокутну раму для матраца, спинки, що прикріплені до рами, яке відрізняється тим, що додатково містить розташований під рамою щонайменше один механізм для переміщення постільної речі, який має два вали, розташовані паралельно більшій стороні рами і встановлені між спинками ліжка, до валів прикріплені шнури, вільні кінці яких призначені для закріплення їх на постільній речі з обох боків, при цьому механізм для переміщення постільної речі містить також напрямну у вигляді стержня, розташовану паралельно валам, та Пподібні напрямні, закріплені на нижніх частинах спинок ліжка одна напроти одної, а також нижню планку, розташовану паралельно валам, яка має можливість руху по П-подібних напрямних, причому для забезпечення обертання валів механізм для переміщення постільної речі містить електродвигун і вимикач та/або шків для обертання валів у ручному режимі. 2. Ліжко за п. 1, яке відрізняється тим, що другий механізм для переміщення постільної речі також розташований під рамою і має два вали, розташовані паралельно більшій стороні рами та валам першого механізму для переміщення постільної речі, що встановлені між спинками ліжка, до валів прикріплені шнури, вільні кінці яких призначені для закріплення їх на другій постільній речі з обох боків, крім того механізм для переміщення постільної 2 (19) 1 3 Винахід належить до побутових меблів, що призначені для сну та відпочинку людини, а саме до ліжок. Він може знайти широке застосування, особливо у місцях, що потребують частої заміни постільної білизни (лікарні, готелі та інше). Широко відоме використання металевих та дерев'яних ліжок, що потребують прибирання ковдр, натягування покривал під час ранкового прибирання та відповідних дій під час підготовки до сну. Найближчим аналогом винаходу, що заявляється, є ліжко, представлене на Міжнародній виставці винаходів та нових технологій у Женеві, винахідником Енріко Берруті. [див. Еженедельник «Уикенд», №30-31 (423), 17.07.2008, с.26], аналог додається. Відоме ліжко містить прямокутну раму, спинки та боковини, ніжки, щоб спиратися на підлогу, а також гвинтовий пристрій, що встановлений на прямокутній рамі. Ліжко застилається одним натисканням кнопки. Цей винахід становить особливий інтерес для людей з обмеженими фізичними можливостями, літніх людей та людей, що страждають від болей у спині та попереку. Прямокутна рама виконана розсувною, з цієї причини ліжко не можливо ставити впритул до стіни, крім того це призводить до незручностей при користуванні. Задача, яку вирішує винахід, що заявляється, полягає у створенні більш досконалого ліжка. Технічним результатом є спрощення процесу розправляння, натягування або прибирання постільних речей (ковдри, покривала та інше), що являє особливий інтерес для людей з обмеженими фізичними можливостями та літніх людей. Крім того, розміщення постільних речей під прямокутною рамою ліжка дозволяє позбавитись тумбочек для постільної білизни, покривал, ковдр. Вказана задача та вказаний технічний результат досягаються завдяки тому, що ліжко, що саме застилається, яке містить спинки, прямокутну раму для матраца, що закріплена між спинками, згідно з винаходом містить механізм для переміщення постільної речі, який розташований під прямокутною рамою. Механізм містить два вали, до яких прикріплені шнури, вільні кінці яких призначені для їх закріплення на постільній речі з обох її боків, а також напрямної, що може бути виконана у вигляді вала, або у вигляді нерухомого стержня. Обидва вали та напрямна розміщені паралельно більшій стороні прямокутної рами та закріплені на спинках ліжка (вали з можливістю обертання). Механізм також містить П-подібні напрямні, що розміщені симетрично на обох спинках ліжка, одна напроти одної. Згідно з винаходом, механізм містить нижню планку, що розташована паралельно валам, яка має можливість переміщення по П-подібним напрямним. Наявність нижньої планки сприяє розправлянню ковдри або покривала від зморшок при їх розміщенні під прямокутною рамою ліжка. Ліжко може містити другий механізм для переміщення постільних речей. Згідно з конкретною конструкцією, що представлена нижче, ліжко містить два механізми: один для переміщення ковдри, а інший 91145 4 – для переміщення покривала. Механізм, призначений для переміщення покривала додатково має верхні напрямні, що виконані по периферії спинок ліжка. Цей механізм має також верхню планку, яка встановлена з можливістю переміщення по вказаним верхнім напрямним. Обидва механізми містять електродвигуни, що забезпечують обертання валів, та чотирьохконтактні вимикачі, які з'єднані провідниками з електродвигунами та кнопками пульта управління. Згідно з винаходом, механізми мають шківи для обертання валів у ручному режимі. Нижня планка механізму переміщення містить корпус, в якому встановлені підпружинені клямки, що мають можливість взаємодії з конусними кінцями прищіпок, якими шнури прикріплені до постільної речі. Шнури розміщені в отворі вищезгаданого корпусу. Крім того, нижня планка має можливість взаємодії з вимикачем, який за допомогою провідників з'єднаний з електродвигуном. Винахід пояснюється кресленнями, де : на Фіг.1 - представлений вигляд ліжка в ізометрії; на Фіг.2 - розріз за А-А Фіг.1; на Фіг.3 - розріз за Б-Б Фіг.1; на Фіг.4 - розріз за С-С Фіг.2; на Фіг.5 - розріз за D-D Фіг.4; на Фіг.6 - розріз за Г-Г Фіг.4; на Фіг.7 - вид Ж (Фіг.4), а - планка 19 не зафіксована, б - планка 19 – зафіксована; на Фіг.8 - один із шківів, розріз за Е-Е; на Фіг.9 - представлена електрична схема механізму переміщення. Ліжко, що саме застилається містить прямокутну раму з боковинами 57, що закріплена між спинками ліжка 11 і 16 (мала і велика спинки). Прямокутна рама призначена для розміщення матраца 58 (позицією 2 позначена обшивка матраца, 12 пружини, 4 - поролон, 24 - каркас під матрац). Ліжко містить механізм переміщення постільної речі (ковдри 15 або покривала 3), який розташований під прямокутною рамою. Розглянемо механізм для переміщення покривала 3. Цей механізм має два вали, до яких прикріплені шнури. Для переміщення покривала призначені вали 5 і 10, до них прикріплені шнури 8. Вільні кінці шнурів закріплюються на покривалі 3. Механізм містить напрямну у вигляді стержня (вал 6, вал напрямний покривало 3), та Пподібні напрямні 7, що розташовані симетрично на спинках ліжка 11 та 16. Позицією 25 позначена нижня планка механізму переміщення покривала, яка встановлена з можливістю переміщення по Пподібним напрямним 7. Аналогічним чином виконаний механізм для переміщення ковдри 15. Він містить вали 17 і 21, до яких прикріплені шнури 13, що мають фіксатори 47 (Фіг.7). Ці вали за їх функціональним призначенням можна назвати як вали для витягання і затягання ковдри (позиції 17 і 21 відповідно). Вільні кінці шнурів 13 призначені для закріплення на ковдрі 15. Вал 22 - вал, напрямний ковдру. Планка 19, завдяки коліщаткам 37, встановлена з можливістю переміщення по П-подібним напрямним 18, що закріплені на нижній частині спинок ліжка. 5 Механізм, призначений для переміщення покривала, додатково має верхні напрямні, що виконані по периферії спинок ліжка, 14 - верхня напрямна великої дугоподібної спинки, 1 - верхня напрямна малої спинки ліжка. Планка 9 встановлена з можливістю переміщення по верхнім напрямним 1 та 14. Ліжко містить валики для розрівнювання постільної речі (а саме, ковдри): 23, 61, 62 та боковий ролик 50, які закріплені на спинках ліжка (Фіг.6). Всі вали (у тому числі і ті, що призначені для розрівнювання, розташовані паралельно один одному. Вільні кінці шнурів 13 ковдри 15 (або шнурів 8 покривала 3) закріплюють з обох боків постільної речі за допомогою прищіпок 49 (Фіг.7). Позицією 47 позначений фіксатор, а 44 - стопор, що має конусоподібну форму, 46 - пружина під стопор 44. Ці елементи встановлені у корпусі 43 планки 19. Клямки 45 та 48 встановлені в корпусі 43 планки 19 та на боковині прямокутної рами 57 відповідно. Прищіпки 49 виконані з конусними кінцями, які мають можливість взаємодії з клямками 45, 48. В корпусі 43 виконаний наскрізний отвір для шнура 13. Фіксатор 47 знаходиться на шнурі 13. Механізми переміщення постільних речей містять електродвигуни 26 і 27, що забезпечують обертання валів: 5, 6, 10 (для переміщення покривала 3) та валів 17, 21, 22 (для переміщення ковдри 15). Ремінь 28 призначений для валів 17, 21, 22, а ремінь 30-для валів 5, 6, 10. Для обертання валів у ручному режимі слугують шківи 20 і 29 та ключ 36. Позиціями 31, 32, 33, 34 позначенні шківи для валів 10, 5, 21, 17. Шків 34, встановлений на валу 17 обертається тільки в одному напрямку. Позицією 39 позначена собачка, 40 - стопорна гайка, 41 - пружина, 42 - контргайка ці деталі забезпечують обертання шківа в одному напрямку. Шків 35 слугує для натягання ременя 30, а шків 59 для натягання ременя 28. Вали встановлені у напрямляючих штифтах 38. Позицією 51, позначений шків двигуна 27, а позицією 56 - шків двигуна 26. Шківи та електродвигуни встановлені в корпусі 60 (Фіг.1). Електрична схема містить розміщені на боковині прямокутної рами чотирьохконтактні вимикачі 52, 53, 54, 55, які за допомогою провідників з'єднані з електродвигунами 26, 27 та кнопками пульта управління, позначеними позиціями 63, 64, 65. Кожен з вказаних вимикачів має по чотири контакти та підпружинений шток з двома контактами. При натисканні однієї із кнопок замикаються нижні контакти, при розмиканні - верхні. Електрична схема містить також діоди 66 та 67. Стрілка 68 вказує напрям електричного струму, а стрілка 69 - напрям, в якому переміщається шток вимикача при натисканні на відповідну кнопку. Ліжко працює наступним чином. 1. Розглянемо випадок, коли необхідно розмістити ковдру під ліжком (Фіг.2) Перед вмиканням механізму переміщення ковдри вільні кінці шнурів 13 треба закріпити на ковдрі 15 прищіпками 49 з обох її боків. Після прикріплення шнурів 13 користувач натискає кнопку 64 пульта управління (Фіг.9). Електричний струм через контакти вимикача 54 надхо 91145 6 дить до електродвигуна 27, який починає обертати шків 51, що призводить до обертання шківів 34 і 33, які обертають вали 17 і 21 (ці вали обертаються у різних напрямках). При обертанні вала 21 шнури 13 намотуються на нього і тягнуть ковдру 15 під ліжко. Спочатку ковдра підтягується до валиків 62, 61, 23 що розрівнюють ковдру, та бокового ролика 50. Валики 23 та 61 мають різну довжину ( довжина валика 23 є меншою ніж довжина валика 61), крім того, між ними та боковим роликом 50 є простір для розміщення кінців ковдри при її переміщенні. Після проходження через валики 62, 61, 23 та ролик 50 ковдра підходить до планки 19, що закріплена клямками 45 та 48 (Фіг.7). Кінці прищіпок 49, якими ковдра кріпиться до шнурів 13, виконані конусними, вони тиснуть на клямку 45 зсувають її та встановлений на ній стопор 44. Планка 19 починає рухатися по П-подібним напрямним 18 разом із ковдрою 15.Завдяки Пподібній формі напрямних, ковдра складається удвоє та розміщується під ліжком. Два шнури 13, що прикріплені з іншого боку ковдри, призначені для витягування ковдри з-під ліжка, ці шнури розмотуються при обертанні вала 17 та розміщуються на ліжку. Слід відзначити, що під час свого руху планка 19 наїжджає на вимикач 54, при цьому вимикається двигун 27 і вмикається двигун 26. Вмиканням двигуна 26 починається процес витягання покривала 3 з-під ліжка. Двигун 26 обертає шків 56, що обертає ремень 30, той, у свою чергу - шківи 31, 32, що призводить до обертання валів 10 і 5 та намотування шнурів 8 на вал 10. Вали 5 та 10 обертаються у різних напрямках. (Шнури 8, коли покривало не заправлене, знаходяться всередині верхніх напрямних 14 та 1). Шнури 8, у свою чергу, тягнуть рухому напрямну планку 9, яка починає їхати по напрямним 14 та 1. Напрямні 14 та 1 виконані по периферії спинок ліжка. Таким чином, напрямна 14 має форму дуги, завдяки чому планка 9 та покривало 3, що тягнеться за нею, обходить подушку. Планка 9 під час свого руху тягне по напрямним 14 та 1 покривало 3, яке тягне за собою нижню рухому планку 25, до тих пір, поки все ліжко не буде застелене покривалом 3, і поки вона не наїде на вимикач 52, що призводить до вимикання двигуна 26. Для того щоби поміняти місцями ковдру та покривало, а саме розмістити ковдру на ліжку, а покривало - під ліжком (Фіг.3) натискають кнопку 63. Електричний струм надходить через вимикач 52 на двигун 26 (див. Фіг.9). При вмиканні двигуна починається переміщення покривала під ліжко. Процес розміщення покривала під ліжком (а саме під його прямокутною рамою) закінчується тим, що планка 25 наїжджає на вимикач 52, при цьому вимикається двигун 26 і вмикається двигун 27. Вмиканням двигуна 27 починається переміщення ковдри з-під ліжка. Через шків 51, ремень 28, шківи 34 і 33 обертання від двигуна 27 передається валам 17 і 21. Шнури 13, намотуються на вал 17 і витягують ковдру 15 з під ліжка. Фіксатор 47, (Фіг.7), що закріплений на шнурі 13, чіпляючись за стопор 44 тягне за собою напрямну планку 19 по П-подібним напрямним 18 до клямки 48. Клямка 48, по-перше фіксує планку 19, по-друге зсуває 7 стопор 44, що дає можливість фіксатору проходити в отвір, що утворився. Процес розправлення ковдри 15 на ліжку закінчується тим, що планка 19 наїжджає на вимикач 53, двигун 27 вимикається. Слід зазначити, що шків 34 (Фіг.8) обертається тільки в один бік. Завдяки цьому, людині, щоби лягти та вкритися, треба потягти на себе шнур 13, для того, щоби він трішки розмотався і дозволив розправити ковдру. У випадку необхідності зупинки натискають кнопку 65 (кнопка «стоп»). При поломці або за відсутності електродвигуна, або електроенергії можна скористатися шківа 91145 8 ми 20 і 29, що призначені для ручного режиму роботи. Для цього можна скористатися ключем для обертання. У цьому випадку необхідно зробити три обороти. Відповідно заздалегідь треба розфіксувати шківи на двигунах, щоб вони прокручувались. Ліжко, що заявляється, спрощує процес розправляння, натягування або прибирання постільних речей, що являє особливий інтерес для людей з обмеженими фізичними можливостями та літніх людей. Воно також може знайти застосування у місцях, що потребують частої заміни білизни (лікарні, готелі, санаторії, будинки відпочинку та інше). 9 91145 10 11 91145 12 13 91145 14 15 Комп’ютерна верстка А. Крижанівський 91145 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
