Кремнійорганічний прохідний ізолятор та спосіб його виготовляння

1. Кремнійорганічний прохідний ізолятор, що містить струмопровід,

опорну втулку з металевим фланцем, яка охоплює струмопровід з утворенням порожнини між зовнішньою поверхнею струмопровода та внутрішньою поверхнею опорної втулки, де

згадана порожнина повністю заповнена шаром ізоляції з кремнійорганічної гуми,

який відрізняється тим, що

опорна втулка виконана довжиною Lвт з діелектричного матеріалу з питомою міцністю σвт та протягнена по всій довжині ізоляційного шару,

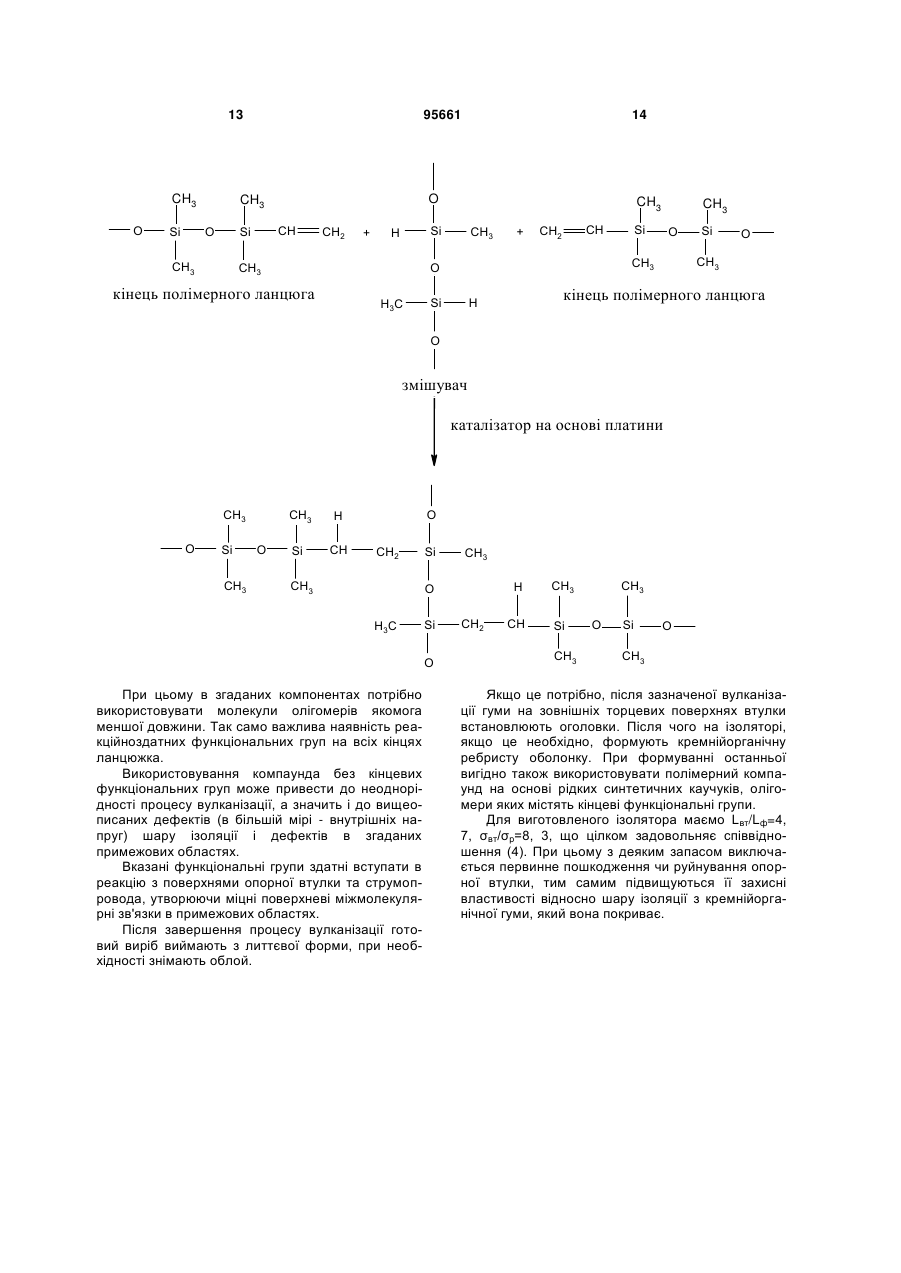

як кремнійорганічна гума використаний вулканізований полімерний компаунд на основі рідких синтетичних каучуків, олігомери яких містять кінцеві функціональні групи, причому згаданий вулканізований полімерний компаунд має питому механічну міцність σр,

металевий фланець виконаний з заплечиками, що охоплюють опорну втулку та протягнена вздовж неї на довжину Lф,

причому виконують наступні співвідношення:

σр<σвт,

1<Lвт/Lф<σвт/σp.

2. Кремнійорганічний прохідний ізолятор за п. 1, який відрізняється тим, що додатково містить кремнійорганічну ребристу оболонку та оголовки, що виконані у вигляді кришок, відкриті кінці яких охоплюють зовнішні торцеві поверхні втулки, а днища мають отвори для струмопроводу.

3. Кремнійорганічний прохідний ізолятор за п. 2, який відрізняється тим, що кремнійорганічну ребристу оболонку виконано з вулканізованого полімерного компаунда на основі рідких синтетичних каучуків, олігомери яких містять кінцеві функціональні групи.

4. Кремнійорганічний прохідний ізолятор за п. 1, який відрізняється тим, що Lвт/Lф<8,3.

5. Спосіб виготовляння кремнійорганічного прохідного ізолятора, що включає:

підготовляння опорної втулки з металевим фланцем,

розташування в формі як закладних елементів струмопровода в опорній втулці з утворенням порожнини між зовнішньою поверхнею струмопровода та внутрішньою поверхнею опорної втулки,

підготовляння кремнійорганічної гуми,

подачу кремнійорганічної гуми у форму у згадану порожнину до повного заповнення цієї порожнини,

вулканізацію кремнійорганічної гуми з формуванням шару ізоляції,

який відрізняється тим, що

при підготовлянні опорної втулки з металевим фланцем опорну втулку виконують довжиною Lвт з діелектричного матеріалу з питомою механічною міцністю σвт, а металевий фланець виконують з заплечиками, що здатні охоплювати опорну втулку та протягують вздовж неї на довжину Lф, після чого металевий фланець монтують на опорної втулці,

як кремнійорганічну гуму використовують полімерний компаунд на основі рідких синтетичних каучуків, олігомери яких містять кінцеві функціональні групи, яка після вулканізації має питому механічну міцність σр,

при цьому Lвт, σвт, Lф, σp вибирають з наступних співвідношень:

σр<σвт,

1<Lвт/Lф<σвт/σp.

6. Спосіб виготовляння кремнійорганічного прохідного ізолятора за п. 5, який відрізняється тим, що після зазначеної вулканізації кремнійорганічної гуми на зовнішніх торцевих поверхнях опорної втулки встановлюють оголовки, після чого на ізоляторі формують кремнійорганічну ребристу оболонку.

7. Спосіб виготовляння кремнійорганічного прохідного ізолятора за п. 6, який відрізняється тим, що при формуванні кремнійорганічної ребристої оболонки використовують полімерний компаунд на основі рідких синтетичних канчуків, олігомери яких містять кінцеві функціональні групи.

8. Спосіб виготовляння кремнійорганічного прохідного ізолятора за п. 5, який відрізняється тим, що згадані довжини Lвт, Lф вибирають з наступного співвідношення:

Lвт/Lф<8,3.

9. Спосіб виготовляння кремнійорганічного прохідного ізолятора за п. 5, який відрізняється тим, що при підготовлянні кремнійорганічної гуми згаданий полімерний компаунд використовують у вигляді двох реакційноздатних компонентів, один з яких містить платиновий каталізатор, які перед подачею у форму перемішують.
