Прохідний ізолятор

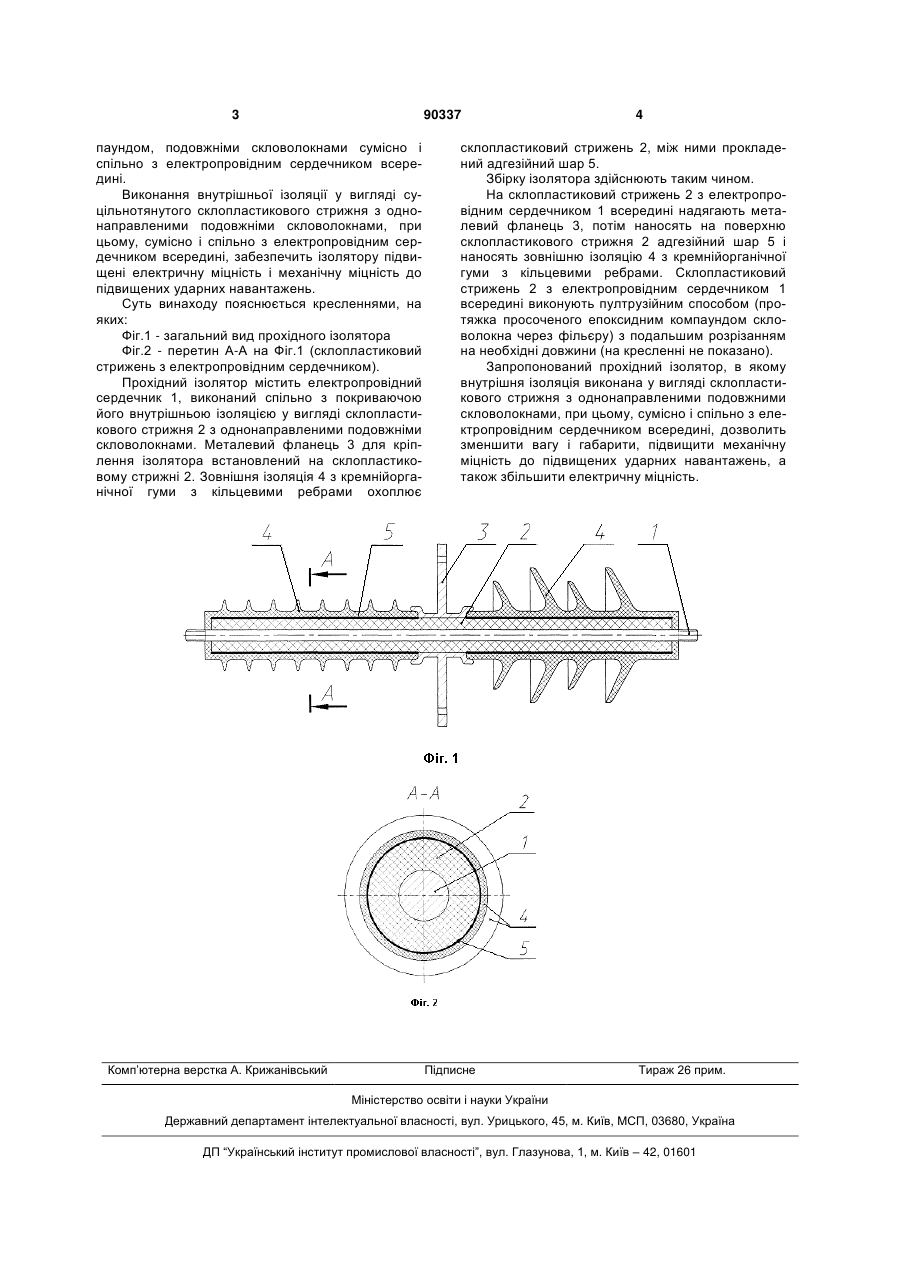

Прохідний ізолятор, що містить електропровідний сердечник з внутрішньою ізоляцією, встановлений на ній металевий фланець для кріплення ізолятора, зовнішню ізоляцію з кремнієорганічної гуми з кільцевими ребрами, який відрізняється тим, що внутрішня ізоляція виконана у вигляді суцільнотягнутого склопластикового стрижня з однонаправленими, просоченими епоксидним компаундом подовжніми скловолокнами сумісно і спільно з електропровідним сердечником всередині. (19) (21) a200803634 (22) 21.03.2008 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) КУЛЬМАТИЦЬКИЙ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ШУМІЛОВ ЮРІЙ МИКОЛАЙОВИЧ, ШУМІЛОВ МИХАЙЛО ЮРІЙОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "НАУКОВОДОСЛІДНИЙ ІНСТИТУТ ВИСОКИХ НАПРУГ" (56) US 5466891 A, 14.11.1995 EP 1014388 A2, 28.06.2000 RU 2195032 C2, 20.12.2002 UA 13438 U, 15.09.2005 EP 1667175 A1, 07.06.2006 3 90337 паундом, подовжніми скловолокнами сумісно і спільно з електропровідним сердечником всередині. Виконання внутрішньої ізоляції у вигляді суцільнотянутого склопластикового стрижня з однонаправленими подовжніми скловолокнами, при цьому, сумісно і спільно з електропровідним сердечником всередині, забезпечить ізолятору підвищені електричну міцність і механічну міцність до підвищених ударних навантажень. Суть винаходу пояснюється кресленнями, на яких: Фіг.1 - загальний вид прохідного ізолятора Фіг.2 - перетин А-А на Фіг.1 (склопластиковий стрижень з електропровідним сердечником). Прохідний ізолятор містить електропровідний сердечник 1, виконаний спільно з покриваючою його внутрішньою ізоляцією у вигляді склопластикового стрижня 2 з однонаправленими подовжніми скловолокнами. Металевий фланець 3 для кріплення ізолятора встановлений на склопластиковому стрижні 2. Зовнішня ізоляція 4 з кремнійорганічної гуми з кільцевими ребрами охоплює Комп’ютерна верстка А. Крижанівський 4 склопластиковий стрижень 2, між ними прокладений адгезійний шар 5. Збірку ізолятора здійснюють таким чином. На склопластиковий стрижень 2 з електропровідним сердечником 1 всередині надягають металевий фланець 3, потім наносять на поверхню склопластикового стрижня 2 адгезійний шар 5 і наносять зовнішню ізоляцію 4 з кремнійорганічної гуми з кільцевими ребрами. Склопластиковий стрижень 2 з електропровідним сердечником 1 всередині виконують пултрузійним способом (протяжка просоченого епоксидним компаундом скловолокна через фільєру) з подальшим розрізанням на необхідні довжини (на кресленні не показано). Запропонований прохідний ізолятор, в якому внутрішня ізоляція виконана у вигляді склопластикового стрижня з однонаправленими подовжними скловолокнами, при цьому, сумісно і спільно з електропровідним сердечником всередині, дозволить зменшити вагу і габарити, підвищити механічну міцність до підвищених ударних навантажень, а також збільшити електричну міцність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
