Прохідний ізолятор
Номер патенту: 34860
Опубліковано: 26.08.2008
Автори: Шумілов Юрій Миколайович, Шумілов Михайло Юрійович, Кульматицький Володимир Володимирович
Формула / Реферат
Прохідний ізолятор, що містить електропровідний сердечник, внутрішню ізоляцію, встановлений на ній металевий фланець для кріплення ізолятора, зовнішню ізоляцію з кремнієорганічної гуми з кільцевими ребрами, який відрізняється тим, що внутрішня ізоляція виконана у вигляді суцільнотягнутого склопластикового стрижня з однонаправленими, просоченими епоксидним компаундом подовжніми скловолокнами співвісно і спільно з електропровідним сердечником всередині.
Текст

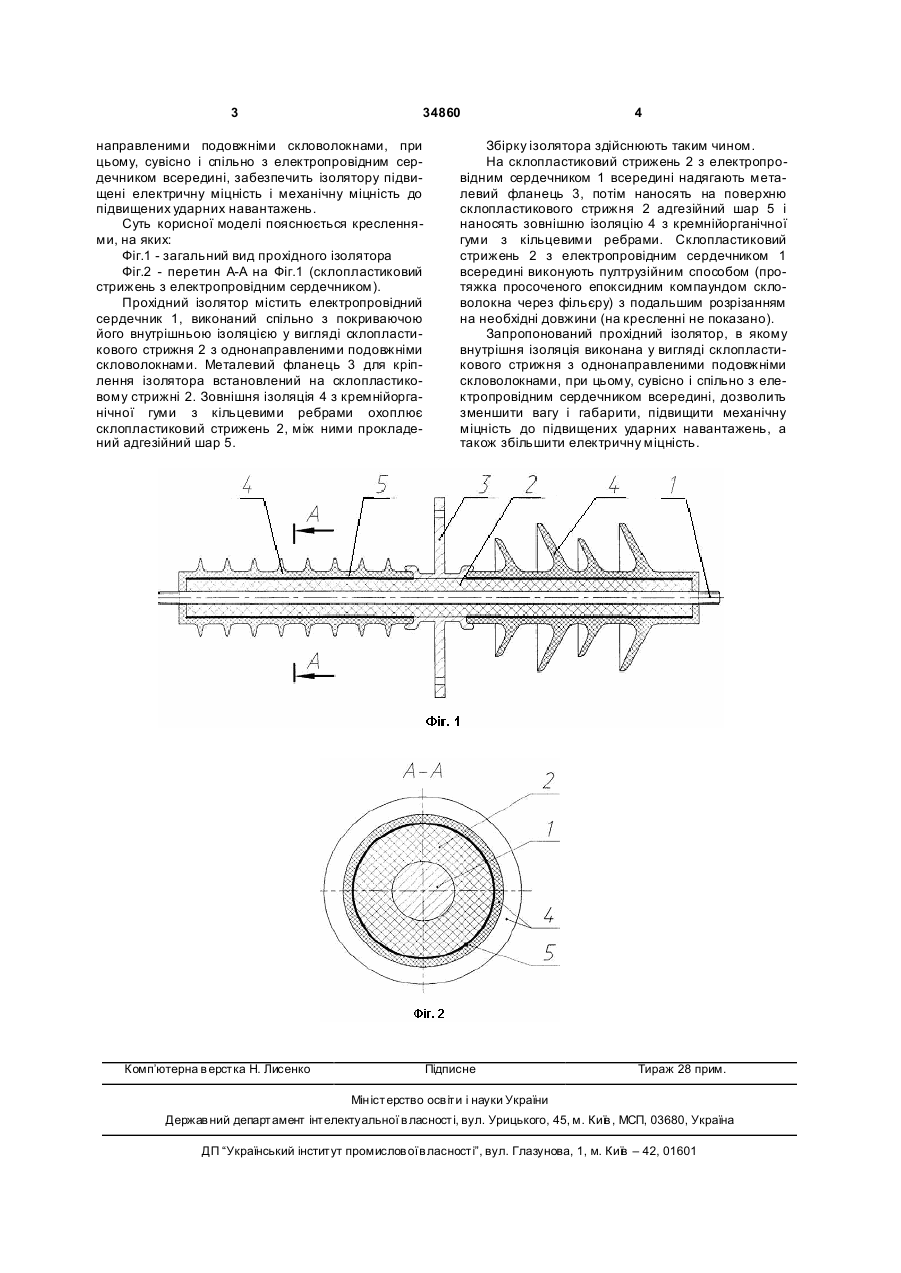

Прохідний ізолятор, що містить електропровідний сердечник, внутрішню ізоляцію, встановле 3 34860 направленими подовжніми скловолокнами, при цьому, сувісно і спільно з електропровідним сердечником всередині, забезпечить ізолятору підвищені електричну міцність і механічну міцність до підвищених ударних навантажень. Суть корисної моделі пояснюється кресленнями, на яких: Фіг.1 - загальний вид прохідного ізолятора Фіг.2 - перетин А-А на Фіг.1 (склопластиковий стрижень з електропровідним сердечником). Прохідний ізолятор містить електропровідний сердечник 1, виконаний спільно з покриваючою його внутрішньою ізоляцією у вигляді склопластикового стрижня 2 з однонаправленими подовжніми скловолокнами. Металевий фланець 3 для кріплення ізолятора встановлений на склопластиковому стрижні 2. Зовнішня ізоляція 4 з кремнійорганічної гуми з кільцевими ребрами охоплює склопластиковий стрижень 2, між ними прокладений адгезійний шар 5. Комп’ютерна в ерстка Н. Лисенко 4 Збірку ізолятора здійснюють таким чином. На склопластиковий стрижень 2 з електропровідним сердечником 1 всередині надягають металевий фланець 3, потім наносять на поверхню склопластикового стрижня 2 адгезійний шар 5 і наносять зовнішню ізоляцію 4 з кремнійорганічної гуми з кільцевими ребрами. Склопластиковий стрижень 2 з електропровідним сердечником 1 всередині виконують пултрузійним способом (протяжка просоченого епоксидним компаундом скловолокна через фільєру) з подальшим розрізанням на необхідні довжини (на кресленні не показано). Запропонований прохідний ізолятор, в якому внутрішня ізоляція виконана у вигляді склопластикового стрижня з однонаправленими подовжніми скловолокнами, при цьому, сувісно і спільно з електропровідним сердечником всередині, дозволить зменшити вагу і габарити, підвищити механічну міцність до підвищених ударних навантажень, а також збільшити електричну міцність. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBushing insulator
Автори англійськоюKulmatytskyi Volodymyr Volodymyrovych, Shumylov Yurii Mykolaiovych, Shumilov Mykhailo Yuriiovych
Назва патенту російськоюПроходной изолятор
Автори російськоюКульматицкий Владимир Владимирович, Шумилов Юрий Николаевич, Шумилов Михаил Юрьевич
МПК / Мітки
МПК: H01B 17/26
