Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ла для комбінованої лазерної системи

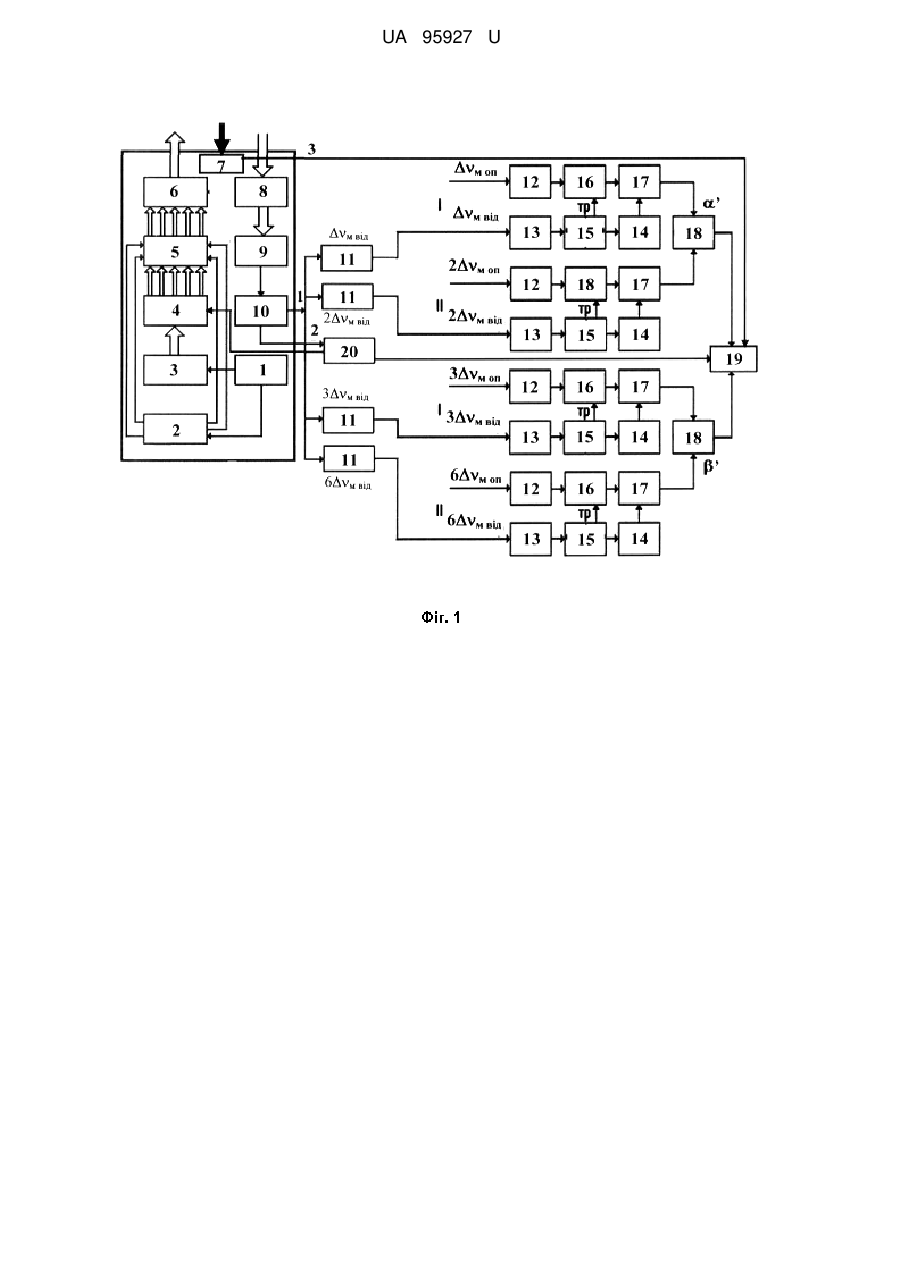

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми I, схеми порівняння, електронну обчислювальну машину, блок формування зображення та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. UA 95927 U (12) UA 95927 U UA 95927 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки комбінованої лазерної системи (КЛС). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), блок формування зображення (БФЗ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери "1"|"0", схеми І, резонансні лічильники (РЛч), схеми порівняння (СП), електронно-цифрову обчислювальну машину (ЕЦОМ), блоки відображення інформації (БВІ) та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань літального апарата (ЛА). Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, схеми I, резонансні лічильники, схеми порівняння, електронну обчислювальну машину (ЕОМ) та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи, який дозволить здійснювати високоточне вимірювання кутових швидкостей ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формувати і обробляти його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок формування зображення, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, схеми I, резонансні лічильники, схеми порівняння, електронну обчислювальну машину та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи пов'язана з використанням одномодового багаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні кутових швидкостей ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА та, в разі необхідності, формуванні і обробки його зображення. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп - введення опорних сигналів з частотами міжмодових биттів від лазерапередавача; 1 - для визначення вимірювальної інформації; 2 - для визначення зображення ЛА; 3 - для об'єктивного контролю. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 4 приведені епюри напруг з виходів блоків запропонованого каналу. 1 UA 95927 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, модифікований селектор подовжніх мод 4, блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, резонансні підсилювачі 11, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ 1-12, ФІ 2-13, ФІ 3-14), тригери 15, реверсивні лічильники 16, схеми I 17, схеми порівняння 18, електронну обчислювальну машину 19, блок формування зображення 20 та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним ДС, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54 = ν5-ν4 = Δνм, Δν97 = ν9-ν7=2Δνм, Δν63 = ν6-ν3=3Δνм, Δν82 = ν8-ν2=6Δνм; лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з подовжньої моди νn (в подальшому νn1, νт2). За допомогою МСПМ та блока формування зображення створюється лазерний сигнал з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (несучої частоти) на два промені з поворотом плоскості поляризації на кут 90° в одному з них (фіг. 3). При цьому випромінювання апертури першого і другого каналів в апертурній плоскості U0V рознесені на відстані ρ. Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз між поляризованими компонентами, що ортогональні, поля у картинній плоскості також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами ρ та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Сигнал частот міжмодових биттів Δνм, 2Δνм, 3Δνм та 6Δνм надходить на блок дефлекторів, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4 = Δνм, ν9,ν7=2Δνм, ν6,ν3=3Δνм та ν8,ν2=6Δνм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин α і β (X і У), при цьому лазерний сигнал з просторовою модуляцією поляризації (νn1 та νn2) проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в БФЗ для обробки відбитого лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА; - по РП, що настроєні на відповідні частоти міжмодових биттів Δvм від, 2Δvм від, 3Δvм від, 6Δvм від. При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП Δvм від і РП 2Δvм від) формують сигнал кутової швидкості α', а РП 3 і РП 4 (РП 3Δvм від і РП 6Δvм від) - по кутовій швидкості β'. При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу 2 UA 95927 U 5 10 15 20 25 30 35 40 45 50 55 по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, яка відображається у ЕОМ. Тому у БФЗ здійснюється поляризаційна обробка поля, що приймається. Формування сигналу прискорення α' полягає у наступному (фіг. 1). Виділені імпульси ФІ 1 першої І лінії від опорної частоти Δvм оп надходять на реверсивний лічильник (РЛч 1) (фіг. 4). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів Δvм від, змінюється по закону руху ДС лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Імпульс, що надходить першим від тригера, відкриває РЛч для рахування імпульсів від ФІ 1 на схему "І" та для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотний рахунок імпульсів, що надходять через нього. Третій імпульс, що надходить на тригер, і наступні імпульси здійснюють дію таким же чином, як перший. Другий імпульс не надходить на схему І, а третій імпульс надходить, як і перший на ФІ 3, схему І, пропускає різницеве число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів, порівняно різності подовженого та покороченого півперіоду сканування (руху ДС). Півперіод сканування подовжується тоді, коли швидкість руху ЛА співпадає зі швидкістю руху ДС лазерного випромінювання, а коли не співпадає - покорочується (фіг. 4). Формування сигналу кутової швидкості β' відбувається таким же чином, як і для кутової швидкості α' (фіг. 1). Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Формування сумарної ДС лазерного випромінювання, створення РСН та каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 51797, Україна, МПК GO01 S 17/42, G01 S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС. / О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201003670; заяв. 30.03.2010; опубл. 26.07.2010; Бюл. № 14. - 8 с. 2. Патент на корисну модель № 75331, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу. / О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201206419; заяв. 28.05.2012; опубл. 26.11.2012; Бюл. № 22. - 6 с. 3. Патент на корисну модель № 55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. / О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми "І", схеми порівняння, електронну обчислювальну машину, блок формування зображення та Δνм оп - введення опорних сигналів з частотами міжмодових биттів (Δνм оп, 2Δνм оп, 3Δνм оп, 6Δνм оп) від передавального лазера, який 3 UA 95927 U відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів. 4 UA 95927 U 5 UA 95927 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
