Мобільна захисна фортифікаційна споруда швидкого реагування

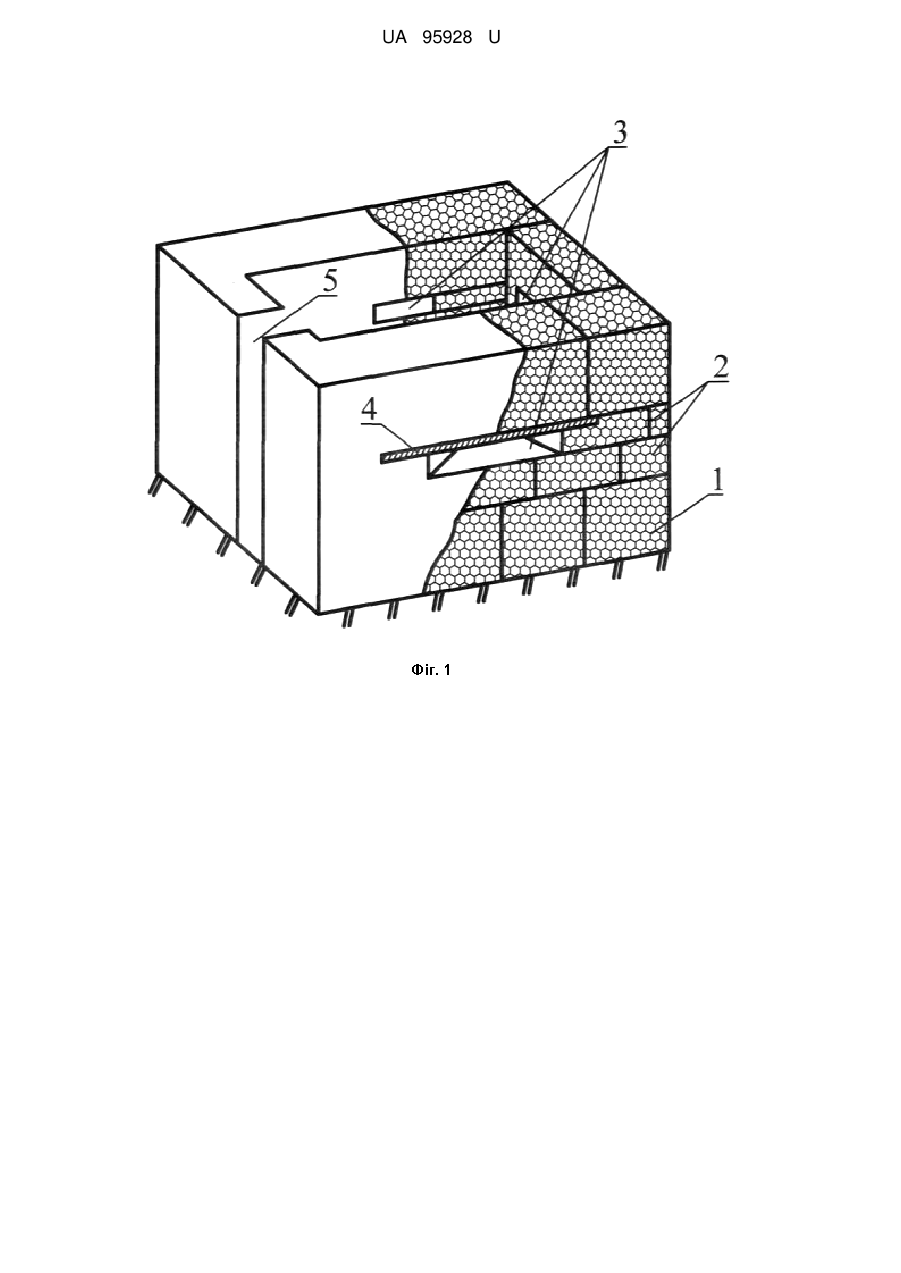

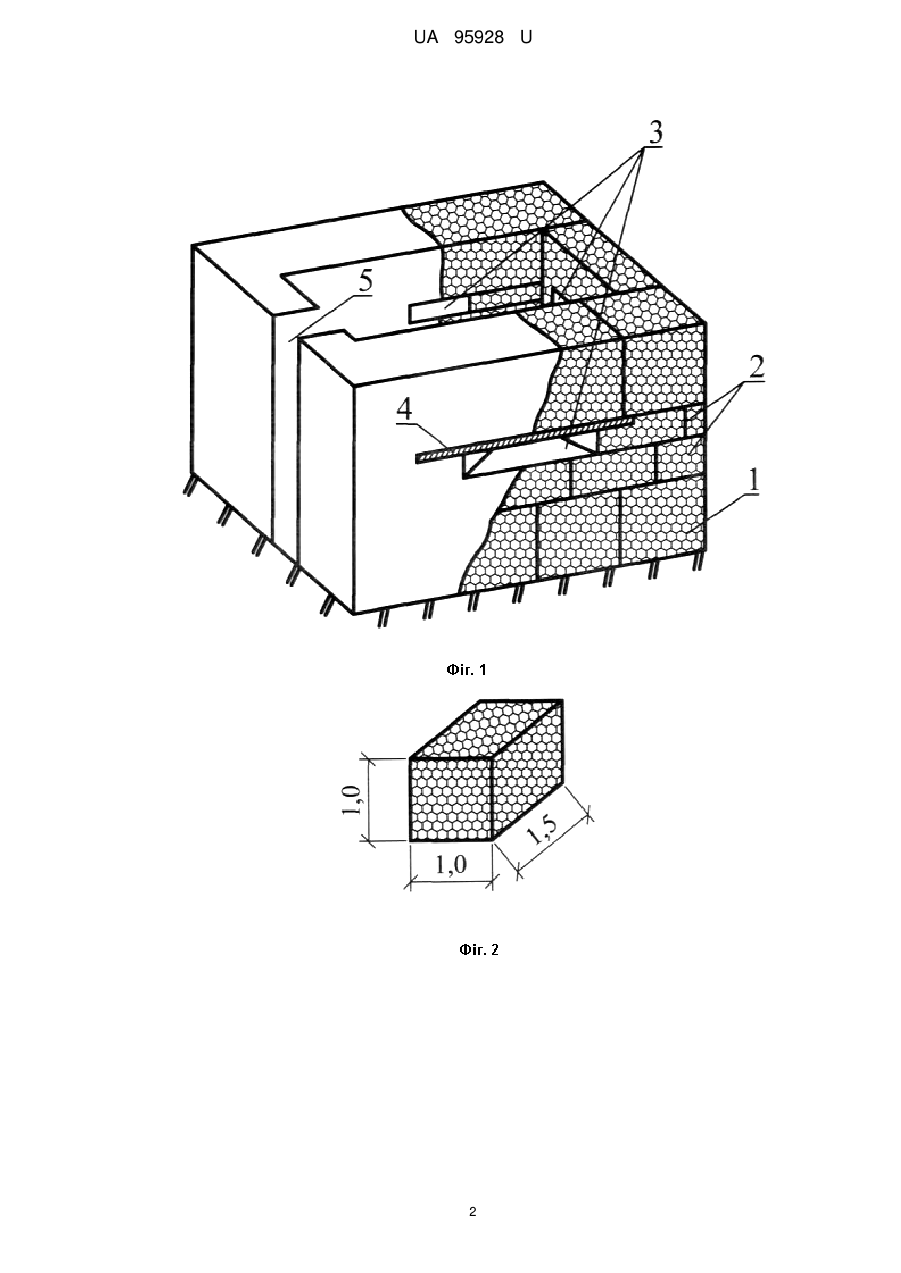

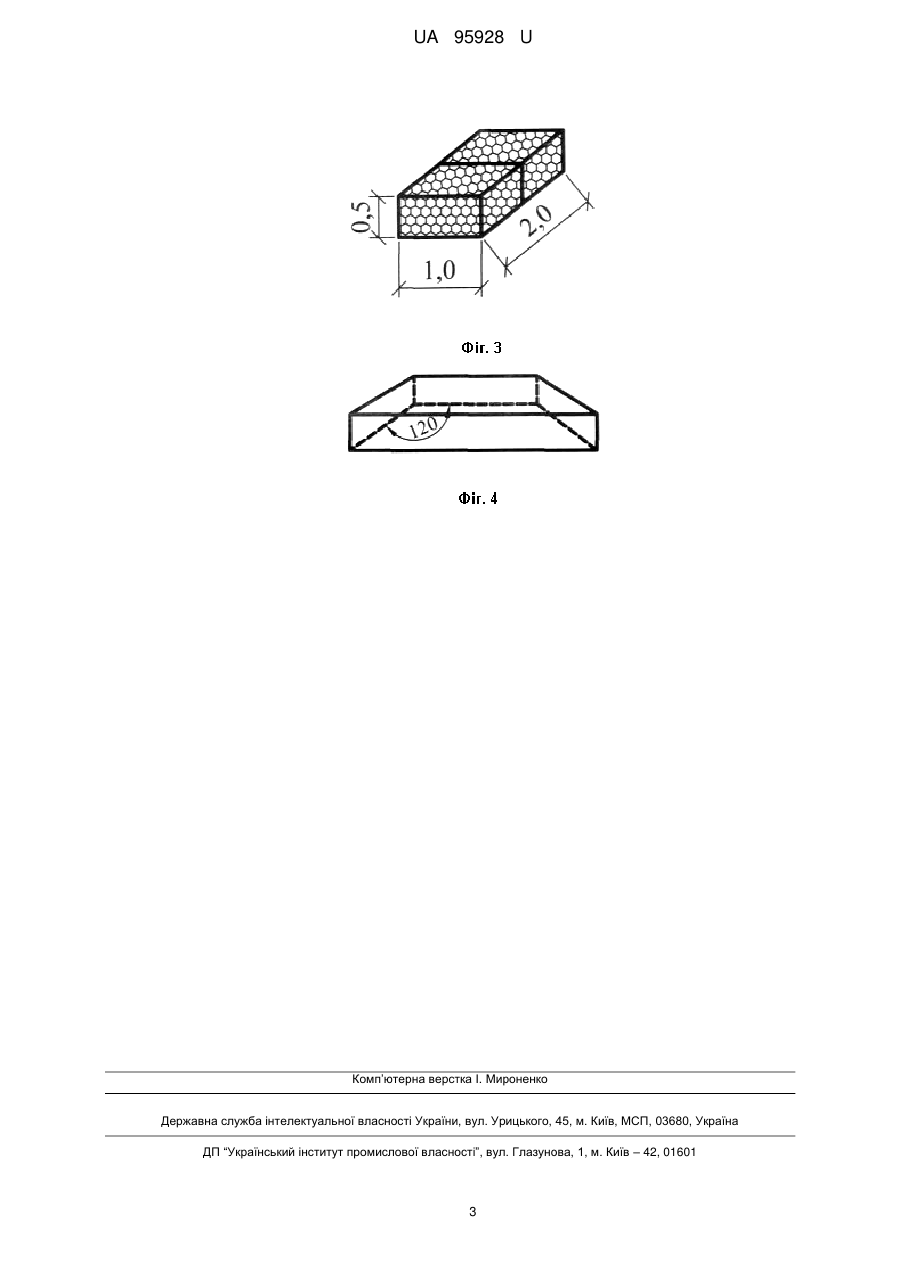

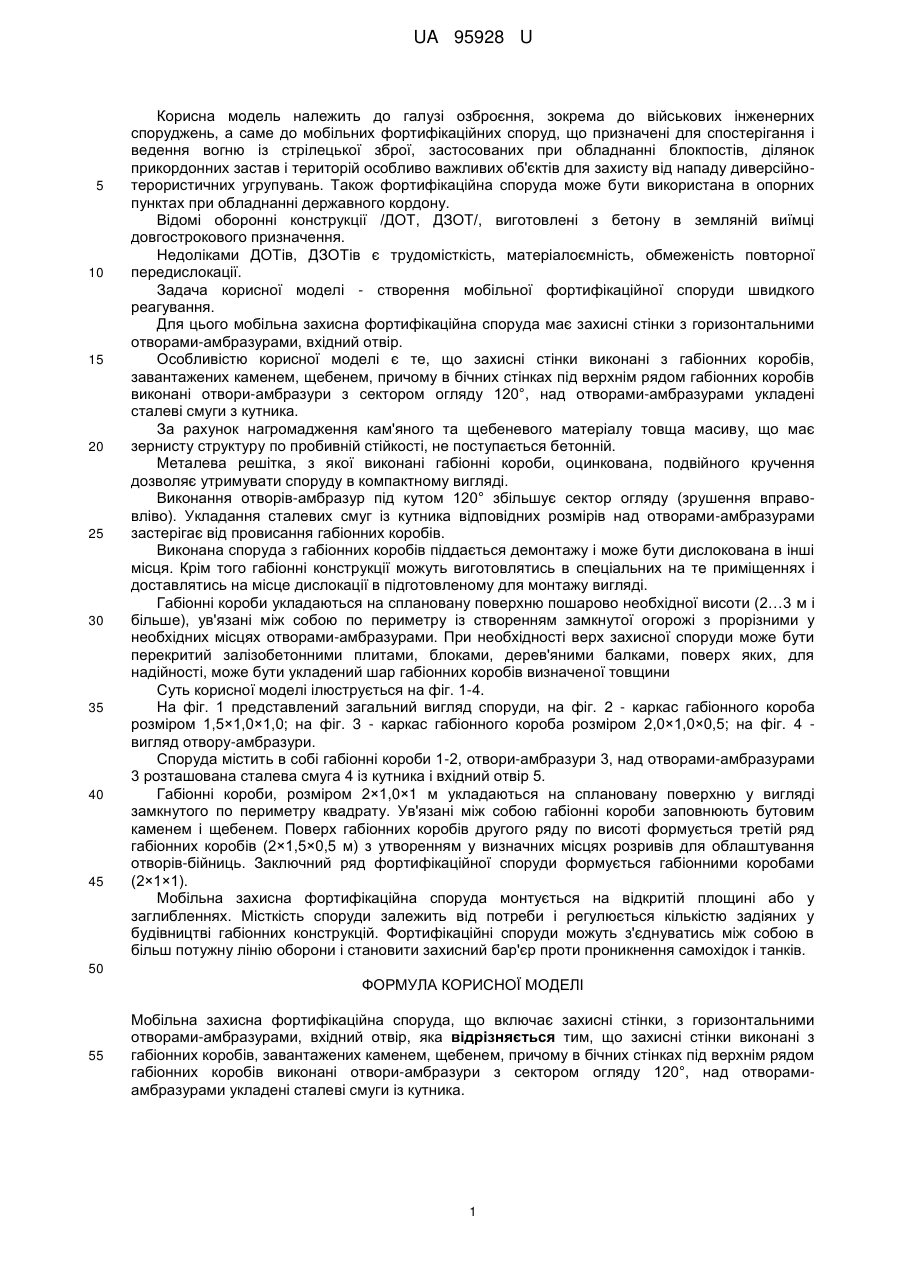

Реферат: Мобільна захисна фортифікаційна споруда включає захисні стінки, з горизонтальними отворами-амбразурами, вхідний отвір. Захисні стінки виконані з габіонних коробів, завантажених каменем, щебенем. В бічних стінках під верхнім рядом габіонних коробів виконані отвори-амбразури з сектором огляду 120°. Над отворами-амбразурами укладені сталеві смуги із кутника. UA 95928 U (12) UA 95928 U UA 95928 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі озброєння, зокрема до військових інженерних споруджень, а саме до мобільних фортифікаційних споруд, що призначені для спостерігання і ведення вогню із стрілецької зброї, застосованих при обладнанні блокпостів, ділянок прикордонних застав і територій особливо важливих об'єктів для захисту від нападу диверсійнотерористичних угрупувань. Також фортифікаційна споруда може бути використана в опорних пунктах при обладнанні державного кордону. Відомі оборонні конструкції /ДОТ, ДЗОТ/, виготовлені з бетону в земляній виїмці довгострокового призначення. Недоліками ДОТів, ДЗОТів є трудомісткість, матеріалоємність, обмеженість повторної передислокації. Задача корисної моделі - створення мобільної фортифікаційної споруди швидкого реагування. Для цього мобільна захисна фортифікаційна споруда має захисні стінки з горизонтальними отворами-амбразурами, вхідний отвір. Особливістю корисної моделі є те, що захисні стінки виконані з габіонних коробів, завантажених каменем, щебенем, причому в бічних стінках під верхнім рядом габіонних коробів виконані отвори-амбразури з сектором огляду 120°, над отворами-амбразурами укладені сталеві смуги з кутника. За рахунок нагромадження кам'яного та щебеневого матеріалу товща масиву, що має зернисту структуру по пробивній стійкості, не поступається бетонній. Металева решітка, з якої виконані габіонні короби, оцинкована, подвійного кручення дозволяє утримувати споруду в компактному вигляді. Виконання отворів-амбразур під кутом 120° збільшує сектор огляду (зрушення вправовліво). Укладання сталевих смуг із кутника відповідних розмірів над отворами-амбразурами застерігає від провисання габіонних коробів. Виконана споруда з габіонних коробів піддається демонтажу і може бути дислокована в інші місця. Крім того габіонні конструкції можуть виготовлятись в спеціальних на те приміщеннях і доставлятись на місце дислокації в підготовленому для монтажу вигляді. Габіонні короби укладаються на сплановану поверхню пошарово необхідної висоти (2…3 м і більше), ув'язані між собою по периметру із створенням замкнутої огорожі з прорізними у необхідних місцях отворами-амбразурами. При необхідності верх захисної споруди може бути перекритий залізобетонними плитами, блоками, дерев'яними балками, поверх яких, для надійності, може бути укладений шар габіонних коробів визначеної товщини Суть корисної моделі ілюструється на фіг. 1-4. На фіг. 1 представлений загальний вигляд споруди, на фіг. 2 - каркас габіонного короба розміром 1,5×1,0×1,0; на фіг. 3 - каркас габіонного короба розміром 2,0×1,0×0,5; на фіг. 4 вигляд отвору-амбразури. Споруда містить в собі габіонні короби 1-2, отвори-амбразури 3, над отворами-амбразурами 3 розташована сталева смуга 4 із кутника і вхідний отвір 5. Габіонні короби, розміром 2×1,0×1 м укладаються на сплановану поверхню у вигляді замкнутого по периметру квадрату. Ув'язані між собою габіонні короби заповнюють бутовим каменем і щебенем. Поверх габіонних коробів другого ряду по висоті формується третій ряд габіонних коробів (2×1,5×0,5 м) з утворенням у визначних місцях розривів для облаштування отворів-бійниць. Заключний ряд фортифікаційної споруди формується габіонними коробами (2×1×1). Мобільна захисна фортифікаційна споруда монтується на відкритій площині або у заглибленнях. Місткість споруди залежить від потреби і регулюється кількістю задіяних у будівництві габіонних конструкцій. Фортифікаційні споруди можуть з'єднуватись між собою в більш потужну лінію оборони і становити захисний бар'єр проти проникнення самохідок і танків. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Мобільна захисна фортифікаційна споруда, що включає захисні стінки, з горизонтальними отворами-амбразурами, вхідний отвір, яка відрізняється тим, що захисні стінки виконані з габіонних коробів, завантажених каменем, щебенем, причому в бічних стінках під верхнім рядом габіонних коробів виконані отвори-амбразури з сектором огляду 120°, над отворамиамбразурами укладені сталеві смуги із кутника. 1 UA 95928 U 2 UA 95928 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
