Гідравлічний підтримувальний засіб для облицювальних робіт

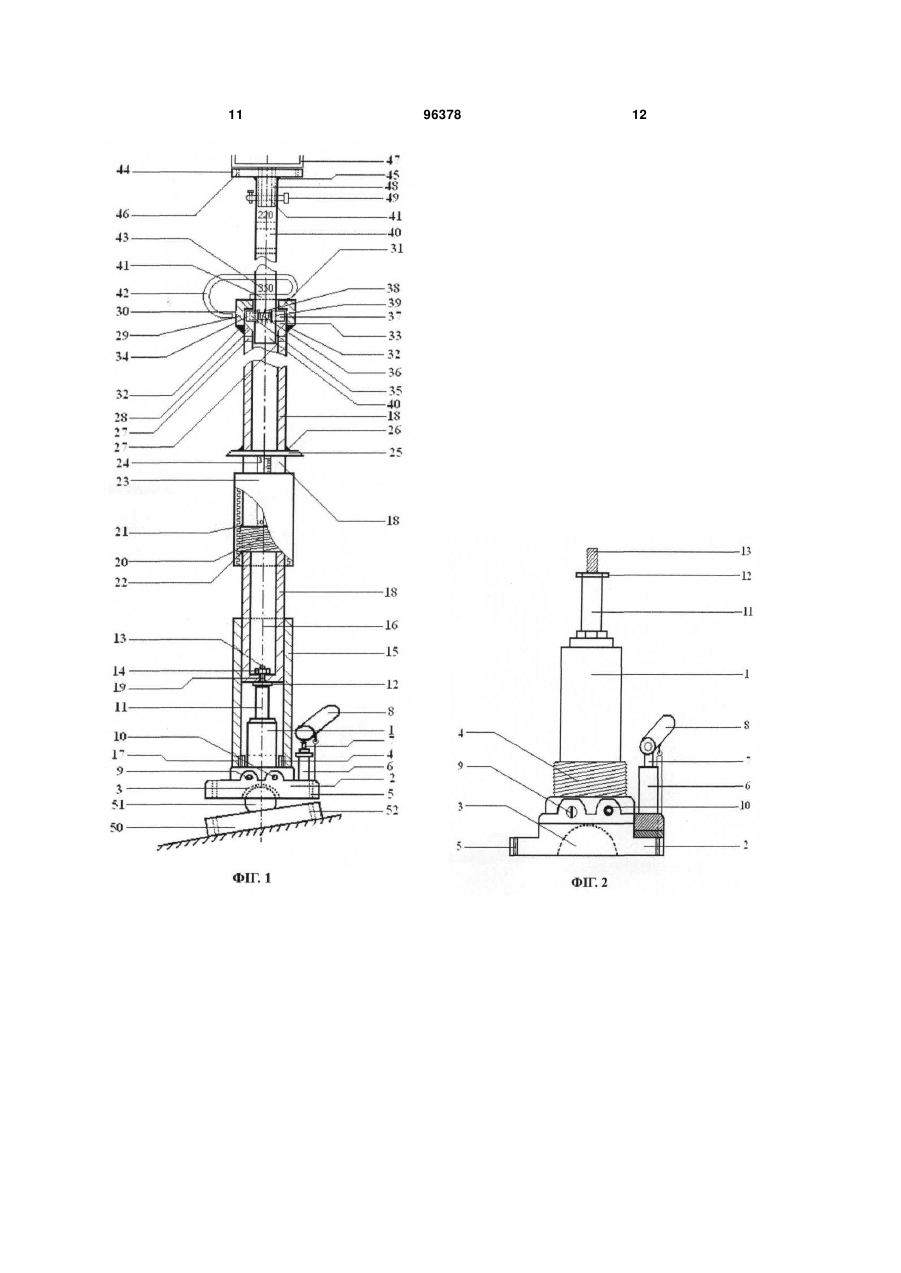

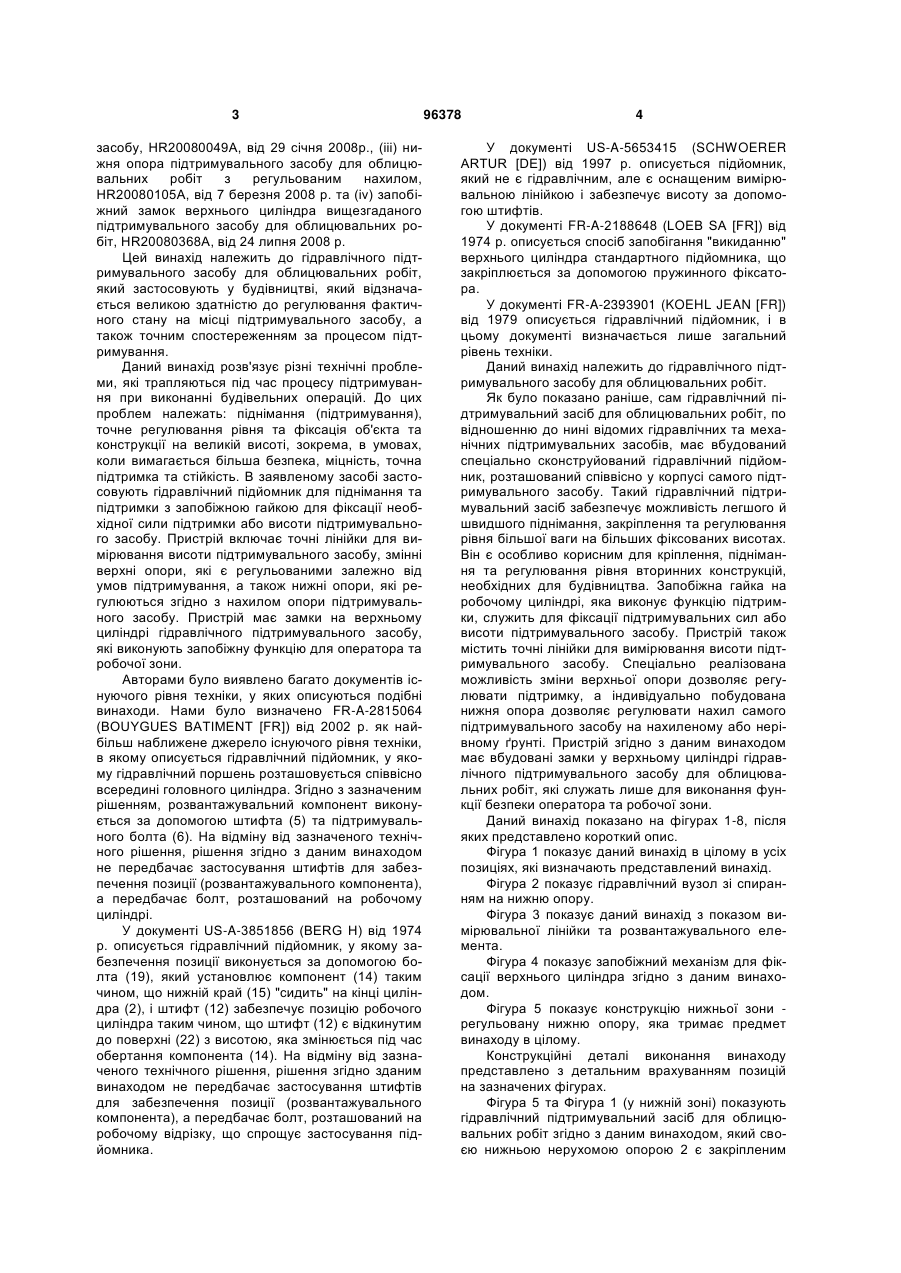

1. Гідравлічний підтримувальний засіб для облицювальних робіт, який складається з трьох циліндрів: головного циліндра (15), у якому розташовується гідравлічний компонент, який складається з гідравлічного підйомника (1) з гідравлічним поршнем (11), розташованим співвісно всередині зазначеного циліндра (15), і в якому розташовується гідравлічний насос для приведення в дію гідравлічного підйомника (1) за межами зазначеного головного циліндра (15); робочих циліндрів (18), міцно прикріплених до поршня (11) таким чином, що робочий циліндр (18) може переміщуватися уздовж внутрішньої частини головного циліндра (15); та C2 2 (19) 1 3 засобу, HR20080049A, від 29 січня 2008p., (iii) нижня опора підтримувального засобу для облицювальних робіт з регульованим нахилом, HR20080105A, від 7 березня 2008 р. та (iv) запобіжний замок верхнього циліндра вищезгаданого підтримувального засобу для облицювальних робіт, HR20080368A, від 24 липня 2008 р. Цей винахід належить до гідравлічного підтримувального засобу для облицювальних робіт, який застосовують у будівництві, який відзначається великою здатністю до регулювання фактичного стану на місці підтримувального засобу, а також точним спостереженням за процесом підтримування. Даний винахід розв'язує різні технічні проблеми, які трапляються під час процесу підтримування при виконанні будівельних операцій. До цих проблем належать: піднімання (підтримування), точне регулювання рівня та фіксація об'єкта та конструкції на великій висоті, зокрема, в умовах, коли вимагається більша безпека, міцність, точна підтримка та стійкість. В заявленому засобі застосовують гідравлічний підйомник для піднімання та підтримки з запобіжною гайкою для фіксації необхідної сили підтримки або висоти підтримувального засобу. Пристрій включає точні лінійки для вимірювання висоти підтримувального засобу, змінні верхні опори, які є регульованими залежно від умов підтримування, а також нижні опори, які регулюються згідно з нахилом опори підтримувального засобу. Пристрій має замки на верхньому циліндрі гідравлічного підтримувального засобу, які виконують запобіжну функцію для оператора та робочої зони. Авторами було виявлено багато документів існуючого рівня техніки, у яких описуються подібні винаходи. Нами було визначено FR-A-2815064 (BOUYGUES BATIMENT [FR]) від 2002 р. як найбільш наближене джерело існуючого рівня техніки, в якому описується гідравлічний підйомник, у якому гідравлічний поршень розташовується співвісно всередині головного циліндра. Згідно з зазначеним рішенням, розвантажувальний компонент виконується за допомогою штифта (5) та підтримувального болта (6). На відміну від зазначеного технічного рішення, рішення згідно з даним винаходом не передбачає застосування штифтів для забезпечення позиції (розвантажувального компонента), а передбачає болт, розташований на робочому циліндрі. У документі US-A-3851856 (BERG H) від 1974 р. описується гідравлічний підйомник, у якому забезпечення позиції виконується за допомогою болта (19), який установлює компонент (14) таким чином, що нижній край (15) "сидить" на кінці циліндра (2), і штифт (12) забезпечує позицію робочого циліндра таким чином, що штифт (12) є відкинутим до поверхні (22) з висотою, яка змінюється під час обертання компонента (14). На відміну від зазначеного технічного рішення, рішення згідно зданим винаходом не передбачає застосування штифтів для забезпечення позиції (розвантажувального компонента), а передбачає болт, розташований на робочому відрізку, що спрощує застосування підйомника. 96378 4 У документі US-A-5653415 (SCHWOERER ARTUR [DE]) від 1997 р. описується підйомник, який не є гідравлічним, але є оснащеним вимірювальною лінійкою і забезпечує висоту за допомогою штифтів. У документі FR-A-2188648 (LOEB SA [FR]) від 1974 р. описується спосіб запобігання "викиданню" верхнього циліндра стандартного підйомника, що закріплюється за допомогою пружинного фіксатора. У документі FR-A-2393901 (KOEHL JEAN [FR]) від 1979 описується гідравлічний підйомник, і в цьому документі визначається лише загальний рівень техніки. Даний винахід належить до гідравлічного підтримувального засобу для облицювальних робіт. Як було показано раніше, сам гідравлічний підтримувальний засіб для облицювальних робіт, по відношенню до нині відомих гідравлічних та механічних підтримувальних засобів, має вбудований спеціально сконструйований гідравлічний підйомник, розташований співвісно у корпусі самого підтримувального засобу. Такий гідравлічний підтримувальний засіб забезпечує можливість легшого й швидшого піднімання, закріплення та регулювання рівня більшої ваги на більших фіксованих висотах. Він є особливо корисним для кріплення, піднімання та регулювання рівня вторинних конструкцій, необхідних для будівництва. Запобіжна гайка на робочому циліндрі, яка виконує функцію підтримки, служить для фіксації підтримувальних сил або висоти підтримувального засобу. Пристрій також містить точні лінійки для вимірювання висоти підтримувального засобу. Спеціально реалізована можливість зміни верхньої опори дозволяє регулювати підтримку, а індивідуально побудована нижня опора дозволяє регулювати нахил самого підтримувального засобу на нахиленому або нерівному ґрунті. Пристрій згідно з даним винаходом має вбудовані замки у верхньому циліндрі гідравлічного підтримувального засобу для облицювальних робіт, які служать лише для виконання функції безпеки оператора та робочої зони. Даний винахід показано на фігурах 1-8, після яких представлено короткий опис. Фігура 1 показує даний винахід в цілому в усіх позиціях, які визначають представлений винахід. Фігура 2 показує гідравлічний вузол зі спиранням на нижню опору. Фігура 3 показує даний винахід з показом вимірювальної лінійки та розвантажувального елемента. Фігура 4 показує запобіжний механізм для фіксації верхнього циліндра згідно з даним винаходом. Фігура 5 показує конструкцію нижньої зони регульовану нижню опору, яка тримає предмет винаходу в цілому. Конструкційні деталі виконання винаходу представлено з детальним врахуванням позицій на зазначених фігурах. Фігура 5 та Фігура 1 (у нижній зоні) показують гідравлічний підтримувальний засіб для облицювальних робіт згідно з даним винаходом, який своєю нижньою нерухомою опорою 2 є закріпленим 5 на виступі у формі півсфери 51, що знаходиться на окремій нижній опорі з регульованим нахилом 50, причому сила підтримки (або піднімання) відповідним чином передається до основи. Фігура 5 детально показує саме цю деталь, де можна побачити отвір 52 для закріплення нижньої опори з регульованим нахилом підтримувального засобу для облицювальних робіт 50. Даний винахід може застосовуватися з нижньою опорою 50 або без неї. Якщо винахід застосовується без нижньої опори 50, опора 2 кріпиться безпосередньо до основи за допомогою отвору 5. Фігура 2 та Фігура 1 (в її нижній частині) показують гідравлічний вузол, відкинутий до нижньої нерухомої опори 2, яка має отвори 5 для вищезгаданого закріплення з прорізом для приєднання нижньої нерухомої опори 3, що відповідає формі виступу 51. Гідравлічний вузол складається з: гідравлічного підйомника 1, болта корпусу 4 підйомника, корпусу насоса гідравлічного підйомника 6, плунжерів насоса гідравлічного підйомника 7, ручки насоса гідравлічного підйомника 8, клапана гідравлічного підйомника 9, запобіжного клапана гідравлічного підйомника 10, поршня гідравлічного підйомника 11, шайби 12 та болта для закріплення робочого циліндра на гідравлічному підйомнику 13. Гайка 14, якою закріплюється робочий циліндр 18 на гідравлічному підйомнику, загвинчується на зазначений болт 13 крізь отвір робочого циліндра 19. Фігура 3 та Фігура 1 (у її центральній частині) показують інші конструкційні деталі. Головний циліндр 15 повністю включає гідравлічний підйомник 1, у якому циліндр 15 з нарізкою 17 кріпиться до болта 4 таким чином, що головний циліндр 15, робочий циліндр 18 та поршень 11 розташовуються співвісно відносно центральної вертикальної осі 16 гідравлічного підтримувального засобу для облицювання. Частина, яка забезпечує можливість остаточного розвантаження гідравлічного агрегату, показується на Фігурі 3; на робочому циліндрі 18, безпосередньо над головним циліндром 15, запобіжний болт 20 приварюється верхнім зварним швом 21 запобіжного з'єднувача та нижнім зварним швом 22 запобіжного з'єднувача. Запобіжна гайка 23 нагвинчується на запобіжний болт 20. Міліметрова лінійка 24 міститься над запобіжним болтом 20. Після відгвинчування запобіжної гайки 23 та опускання у напрямку верхнього краю головного циліндра 15 цифри та символи на міліметровій лінійці 24 автоматично відкриваються, і з'являється можливість зчитування показників лінійки на рівні очей, що знаходиться на одному рівні з верхнім краєм запобіжної гайки 23. Запобіжне кільце 25 приварюється швом 26 над зазначеною міліметровою лінійкою 24, що запобігає проникненню рідини, забруднювачів або дрібних об'єктів у зону між запобіжним болтом 20 та запобіжною гайкою 23, що може перешкоджати нормальному функціонуванню нарізки, по якій переміщується запобіжна гайка 23. Роль запобіжної гайки 23 полягає у прийманні навантаження, яке витримується гідравлічним агрегатом, через підтримування верхнього 96378 6 краю головного циліндра 15, як детальніше буде показано у прикладі застосування пристрою. Фігура 4 та Фігура 1 (у її верхній частині) показують конструкцію запобіжного замка, призначеного для запобігання падінню робочого циліндра під час експлуатації пристрою. У верхній частині робочого циліндра 18 розташовується запобіжна конструкція - замок верхнього циліндра гідравлічного підтримувального засобу для облицювання. До верхньої частини зазначеного робочого циліндра 18 приварено зубчастий фіксуючий картридж 29 зварним швом 32, виконаним на самому картриджі. На верхній частині самого робочого циліндра 18 виконано нахил. В отвір замка 39, який розташовується у нижній частині верхнього циліндра 40, вставляються елементи, які включають замок для фіксації верхнього циліндра 40. Елементи, які включають замок, утворено таким чином, що пружина 38 розташовується на штифті 36 замка, а далі розташовується картридж 34 замка на штифті 36 замка, і весь утворений в результаті вузол зрештою розташовується у нижньому отворі замка 39. Два діаметрально протилежні отвори 30 знаходяться на зубчастому картриджі 29 замка і призначаються для розчеплення замка верхнього циліндра. Отвори 41 для грубого регулювання на верхньому циліндрі мають перфорацію виконано на верхньому циліндрі 40 на бажаній, але не обов'язковій відстані у 10 см. У цих отворах 41 розташовуються запобіжні штифти 42 (див. Фігуру 1), призначені для грубого регулювання діапазону висоти гідравлічного підтримувального засобу для облицювання, як визначено даним винаходом. На Фігурі 1 показано, що над кожним отвором 41 включено певну кількість сантиметрових лінійок 43 або інших потрібних лінійок, наприклад, дюймових та/або футових. До верхньої частини верхнього циліндра 40 швом 45 приварюється верхня опора підтримувального засобу для облицювальних робіт 44, яка має отвори для закріплення 46. У центрі отвору верхньої частини верхньої опори зазначеного підтримувального засобу для облицювальних робіт 44 може бути поміщена верхня змінна опора 47, таким чином, що клин 48, який служить для закріплення змінної опори, відповідає розмірам зазначеного центрального отвору. Верхня змінна опора 47 закріплюється клином 49 для закріплення верхньої змінної опори, що проходить крізь отвір на клині змінної опори і крізь отвір 41 для грубого регулювання на верхньому сталевому циліндрі. Зазначена верхня змінна опора 47 може бути закріплена одним або кількома такими клинами 49, які проходять крізь отвори 41. Застосування такого зібраного гідравлічного підтримувального засобу для облицювання є відносно простим. На плоскій поверхні розташовується гідравлічний підтримувальний засіб для облицювання під елементом, що потребує підтримки або піднімання, таким чином, що є посадженим на нижню опору 2, з фіксацією, у разі необхідності, за допомогою штифтів крізь отвори 5 на зазначеній плоскій поверхні. Якщо поверхня є нахиленою або нерівною, на окремій нижній опорі з регульованим нахилом гідравлічного підтримувального засобу для 7 облицювальних робіт 50, з попереднім закріпленням крізь отвори 52, у разі необхідності розташовується нижня нерухома опора 2 під зазначеним елементом для підтримки або піднімання. В результаті досягається можливість постійного перпендикулярного розташування гідравлічного підтримувального засобу для облицювальних робіт, незалежно від конфігурації поверхні, і підтримувальні сили оптимально розподіляються по поверхні, де розташовується підтримувальний засіб для облицювальних робіт. Залежно від потрібної висоти, верхній циліндр 40 витягується з робочого циліндра 18, після чого здійснюється поміщення запобіжного штифта 42 в отвір 41 для грубого регулювання висоти на верхньому циліндрі, розташованого найближче до верхньої частини робочого циліндра 18. Завдяки цьому, існує можливість забезпечення приблизної висоти підтримувального засобу, необхідної для діставання до елемента підтримки. Після цього здійснюється стандартне регулювання гідравлічної частини, яке виконується шляхом обертання ручки клапана гідравлічного підйомника 9, що дозволяє здійснювати опускання поршня гідравлічного підйомника 11. Після цього вертикального зворотнопоступального руху плунжерів насоса 7 за допомогою ручки насоса 8 гідравлічного підйомника 1 всередині корпусу насоса гідравлічного підйомника 6, поршень гідравлічного підйомника 11 піднімається й штовхає робочий циліндр 18 угору, що передає створений гідравлічний тискдо верхнього циліндра 40 через запобіжний штифт 42 і піднімає підтримуваний елемент на потрібну висоту. Після досягнення потрібної висоти підтримки або піднімання запобіжна гайка 23, нагвинчена на запобіжний болт 20 і приварена швами 21 та 22 до робочого циліндра 18, загвинчується донизу, доки не спиратиметься на верхній край головного циліндра 15. Верхній край гайки 23 у цій точці відповідає показникові на міліметровій лінійці 24, який має додаватися до показника, вказаного на сантиметровій лінійці 43, розташованій на верхньому циліндрі гідравлічного підтримувального засобу для облицювальних робіт 40 - усе це здійснюється з метою забезпечення точної висоти гідравлічного підтримувального засобу для облицювальних робіт. Фігура 3 показує гідравлічний підтримувальний засіб для облицювальних робіт з висотою 359 см і 5 мм. Після фіксації гайки 23 ручка клапана гідравлічного підйомника 9 відпускається, що дозволяє відкидати верхній край запобіжної сталевої гайки 23 до верхнього краю головного сталевого циліндра 15 і повністю передавати підтримувальну силу. Завдяки цьому, забезпечується точна потрібна висота гідравлічного підтримувального засобу для облицювальних робіт і ця "операція" гарантує, що навантаження не притискатиме поршень гідравлічного підйомника 11, у разі неналежного функціонування гідравлічного підйомника 1 (його ослаблення), у гідравлічний підйомник 1, що призводить до опускання підтримуваного елемента. Залежно від елемента, який підтримується або піднімається, верхня частина гідравлічного підт 96378 8 римувального засобу для облицювальних робіт може зазнавати модифікацій. У центральний отвір верхнього циліндра 40 можуть бути вставлені верхні змінні опори 47, які закріплюються горизонтальним клином 49. При транспортуванні гідравлічного підтримувального засобу для облицювальних робіт до місця будівництва або до іншого місця, наприклад, на більшу висоту, робітник, який транспортує і встановлює гідравлічний підтримувальний засіб для облицювальних робіт, може обертати підтримувальний засіб для облицювальних робіт таким чином, щоб його верхній циліндр 40 повертався донизу. У цьому разі, якщо запобіжна фіксуюча система є відсутньою, може траплятися випадіння зазначеного циліндра 40 з робочого циліндра 18, що може призвести до травмування (або небезпеки) присутніх поблизу від об'єкта. Через це згідно з даним винаходом, замок на верхньому циліндрі гідравлічного підтримувального засобу для облицювальних робіт є включеним у верхній циліндр 40, що запобігає випадінню циліндра 40 з робочого циліндра 18. Тим часом, у разі обертання (за інших умов), що виникає у верхньому циліндрі 40, який випадає з робочого циліндра 18, замок на верхньому циліндрі гідравлічного підтримувального засобу для облицювальних робіт, який знаходиться в отворі замка 39, перебуває на одній лінії з прорізом 33 та пружиною 38, що знаходиться на штифті 36 замка, і виштовхує зуб 37 штифта та картридж 34 замка, і вони входять у зазначений проріз 33 і наштовхуються на зуб 31 на фіксуючому картриджі і запобігають випадінню верхнього циліндра 40 з зубчастого фіксуючого картриджа 29, а також з робочого циліндра 18. У разі необхідності верхній циліндр 40 може бути знятий з робочого циліндра 18, таким чином, що два штифти просто вставляються крізь два діаметрально протилежні отвори 30 для розчеплення замка. Таким чином, всередині верхнього циліндра 40 картридж 34 замка та зуб 37 штифта вставляються в отвір замка 39, що дозволяє роз'єднувати контакт зуба 37 та отвору замка 39 з зубом на картриджі замка, і в цей момент верхній циліндр 40 може бути знятий зі сталевого робочого циліндра 18. Найкращим матеріалом для виготовлення предмета даного винаходу є відповідна сталь, хоча можуть розглядатися й інші прийнятні матеріали. З'єднання згідно з даним винаходом є зварними швами, хоча так само успішно можуть застосовуватися й інші з'єднання, такі як паяння твердим припоєм та приклеювання. Гідравлічний підтримувальний засіб для облицювальних робіт функціонує як незалежна колона і може зазнавати дії стискних сил. Так само він може служити як гідравлічний підйомник, якщо елемент піднімання є суттєво вищим відносно опорної частини, від якої існує можливість застосування піднімальної сили. Завдяки великому діапазонові регулювання висоти, застосування гідравлічного підтримувального засобу для облицювальних робіт є дуже зручним у ситуаціях, коли вантажі окремо піднімаються на різні висоти. 9 Основна перевага над традиційними підтримувальними засобами полягає в тому, що пристрій, згідно з даним винаходом дозволяє здійснювати швидке збирання/розбирання, точну роботу і встановлення є простим навіть на нахилених поверхнях. Він є безпечним для особи, яка його встановлює, та тих, хто перебуває поблизу місця його роботи, а також довговічним, якщо враховувати, що він розвантажує гідравлічну частину після встановлення у позиції підтримування. Перелік термінів Гідравлічний підйомник Нижня нерухома опора Проріз нижньої нерухомої опори Болт корпусу підйомника Отвір для закріплення нижньої нерухомої опори Корпус насоса гідравлічного підйомника Плунжери насоса гідравлічного підйомника Ручка насоса гідравлічного підйомника Ручка клапана гідравлічного підйомника Запобіжний клапан гідравлічного підйомника Поршень гідравлічного підйомника Шайба Болт для закріплення робочого циліндра на гідравлічному підйомнику Гайка для закріплення робочого циліндра на гідравлічному підйомнику Головний циліндр Центральна вертикальна вісь гідравлічного підтримувального засобу для облицювальних робіт Нарізка на головному циліндрі Робочий циліндр Отвір робочого циліндра Запобіжний болт Верхній зварний шов запобіжного болта Нижній зварний шов запобіжного болта Запобіжна гайка 96378 10 Міліметрова (або інша) лінійка Запобіжне кільце Зварний шов на запобіжному кільці Отвір для закріплення верхнього циліндра Нахил на верхній частині робочого циліндра Зубчастий фіксуючий картридж Отвір для розчеплення замка Зуб на фіксуючому картриджі Зварний шов на зубчастому картриджі для фіксації Гніздо/проріз Картридж замка Отвір у картриджі Штифт замка Зуб штифта Пружина Отвір замка Верхній сталевий циліндр Отвір для грубого регулювання висоти на верхньому сталевому циліндрі Запобіжний сталевий штифт Сантиметрова (або інша) лінійка Верхня опора підтримувального засобу для облицювальних робіт Зварний шов на верхній опорі підтримувального засобу для облицювальних робіт Отвір для закріплення верхньої фіксованої опори Верхня змінна опора Клин змінної опори Клин для закріплення верхньої змінної опори Окрема нижня опора з регульованим нахилом гідравлічного підтримувального засобу для облицювальних робіт Виступ у формі півсфери Отвір для закріплення окремої нижньої опори з регульованим нахилом гідравлічного підтримувального засобу для облицювальних робіт 11 96378 12 13 96378 14 15 Комп’ютерна верстка М. Ломалова 96378 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
