Килимок для облицювальних робіт

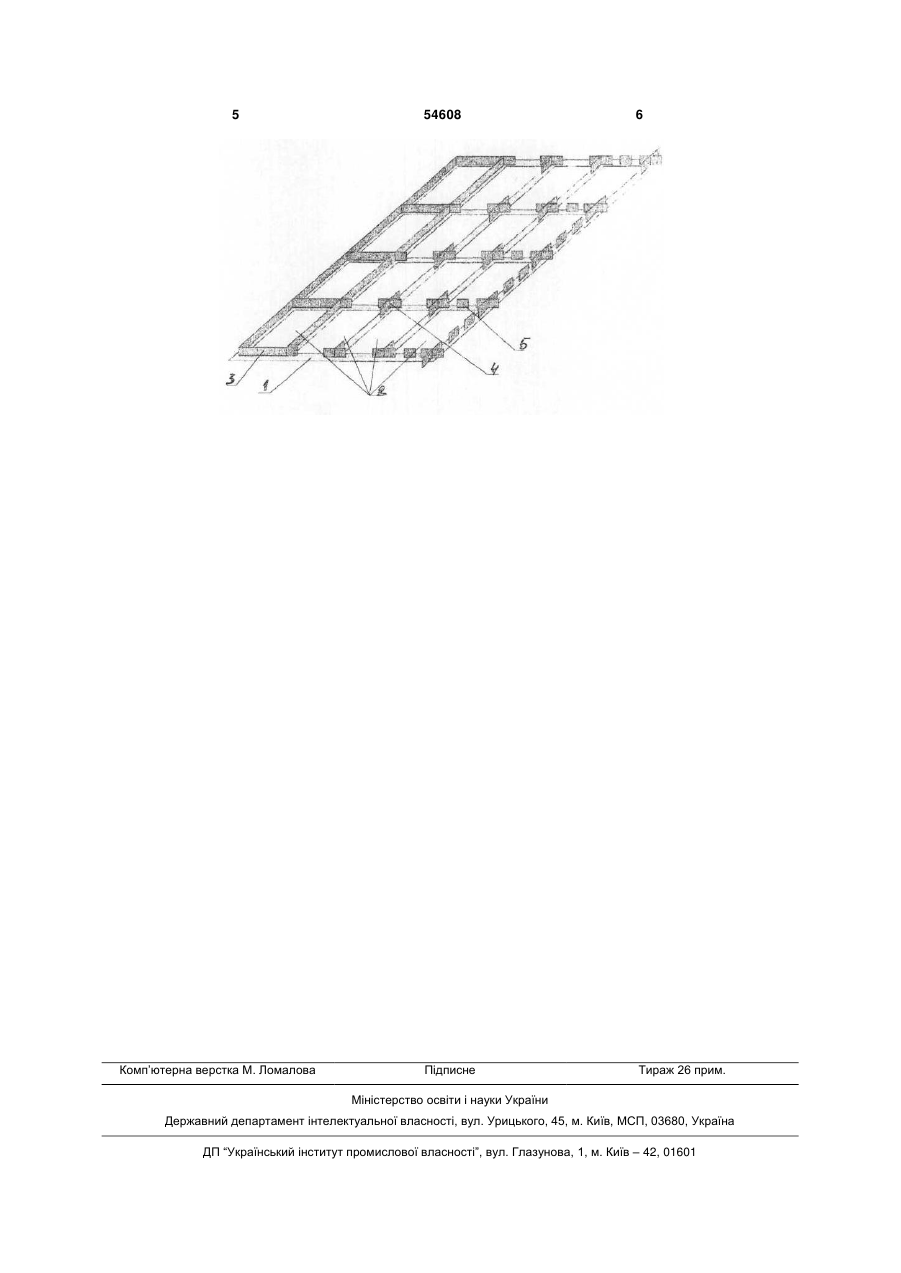

1. Килимок для облицювальних робіт, що містить шаблон, який поділений рейками на комірки для облицювальної плитки, який відрізняється тим, що рейки виконані у вигляді бортиків, закріплених до шаблона з можливістю додаткового закріплення, а комірки розміщені поруч одна до од 3 шаблон з отвором та крізь отвір пропущений стрижень штока, а його опорна п'ята спирається вільно на столик, також для форми-шаблона виконані вкладиші у вигляді рамок, які вільно спираються на столик. Недоліком даного пристрою є невисока продуктивність роботи та відсутність можливості укладки плитки без попереднього вирівняння поверхні. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є пристрій, якій використовувався в Польщі при будівництві металургійного комплексу в м. Катовіце. Там була впроваджена нова технологія облицювання зовнішніх поверхонь, яка полягала в облицюванні бетонних стін керамічною плиткою, яка прикріплювалась за допомогою шаблонів. Використання шаблона полягало в наступному, спочатку пластичний розчин на полімероцементній основі наносять на основу стіни, потім прикріплюють перхлорвінілові шаблони. Перхлорвінілові шаблони це так звані "стелажи", в гнізда яких вставлені змащені цим же полімерцементним розчином облицювальні керамічні плитки. Шаблон має розмір 60 60см, в нього можна вкладати 16 плиток розміром 150 150 5мм. Плитки укладаються в шаблони вільно, а при перевищенні їх розмірів по краях роблять шліфовку. Шаблони залишаються в тілі облицювання і вони служать декоративними елементами швів (http://www.stroypost.ru/articles-art-142-1.html). При використанні даного пристрою укладання плитки проводилось тільки на площі 60 60см, тобто можна було вкласти тільки 16 плиток розміром 150 150 5мм, тобто даний шаблон призначений тільки для прямокутної плитки. Крім того, при роботі з даним пристроєм продуктивність праці була не висока. В основу корисної моделі поставлена задача вдосконалення пристрою для облицювальних робіт, в якому шляхом модифікації конструкції шаблону забезпечується можливість вкладання плитки різного розміру/форми та підвищилась продуктивність праці та якість виконання роботи на всі види поверхонь. Поставлена задача вирішується тим, що корисна модель виконана у вигляді килимка для облицювальних робіт, що містить шаблон, який поділений рейками на комірки для облицювальної плитки, згідно корисної моделі, рейки виконані у вигляді бортиків закріплених до шаблона з можливістю додаткового закріплення, а комірки розміщені поруч одна одної по всій площі килимка і кожна комірка має спільні стінку з сусідніми комірками. В іншій формі виконання, висота бортика визначається сумою товщини нанесеної будівельної суміші та товщиною плитки, а товщина бортика становить до 5мм. (або без обмежень) та бортики виготовлені або з розривами, або такими, що 54608 4 окреслюють частково кутові (або інші) частини плитки. За рахунок виготовлення килимка для облицювальних робіт таким чином, забезпечується можливість вкладання плитки різного розміру та форми. На кресленні представлено загальний вигляд пристрою для облицювальних робіт. Килимок для облицювальних робіт містить в собі шаблон 1 з комірками 2, виготовлений з бортиками. Перший ряд виготовлений з суцільними бортиками 3, третій ряд з бортиками по кутах 4, четвертий ряд з бортиками з розривами по периметру 5. Шаблон 1 виготовляється довільної форми, або під розмір комірки 2 і виконує роль зв'язного елементу для комірок, що в сукупності складає одне ціле і дає можливість виготовляти його потрібних розмірів. Розмір комірки 2 виготовляється під форму та розмір плитки і визначає місце кладки плитки, бруківки, облицювального каменя. Висота бортика рамки визначається сумарністю товщини суміші будівельного розчину (загально прийнятою) і глибини (до 3мм) входу плитки в комірку. Можливе виконання висоти бортика - до 10мм (або без обмежень), але таким, щоб при монтажі рамка не виступала за лицеву площину плитки або була нижче (фуга покриває рамку). Бортик комірки може виготовлятись як цільний по периметру 3, так і з розривами 5, або окреслювати частково кутові 4 (або інші) частини плитки. Товщина бортика комірки визначається загальноприйнятими (при укладці) зазорами між плитками, і є орієнтовно - до 5мм (або без обмежень). Товщина килимка визначається в залежності від міцності матеріалу, з якого він виготовлений, і повинна бути такою, щоб каркас мав жорстку фігуру і при монтажі не змінювалась форма комірок. При необхідності до форми килимка додаються смуги-діагоналі, які є монолітною частиною пристрою. Загальна площа комірок повинна бути такою, що забезпечує надійне склеювання плитки з підготовленою площиною (стіна, підлога та інше). Запропонований пристрій може бути виготовлений з полівінілхлоридних матеріалів, металу, дерева та інших матеріалів, але ключовими є максимально дешеві матеріали, які використовуються при будівельних роботах. Таким чином запропонований килимок для облицювальних робіт при впровадженні його в виробництві забезпечує вкладання плитки різного розміру/форми на будь-яку поверхню, що дає можливість підвищити надійність закріплення плитки на поверхні облицювання, якість облицювання і підвищення продуктивності праці облицювальників. 5 Комп’ютерна верстка М. Ломалова 54608 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
