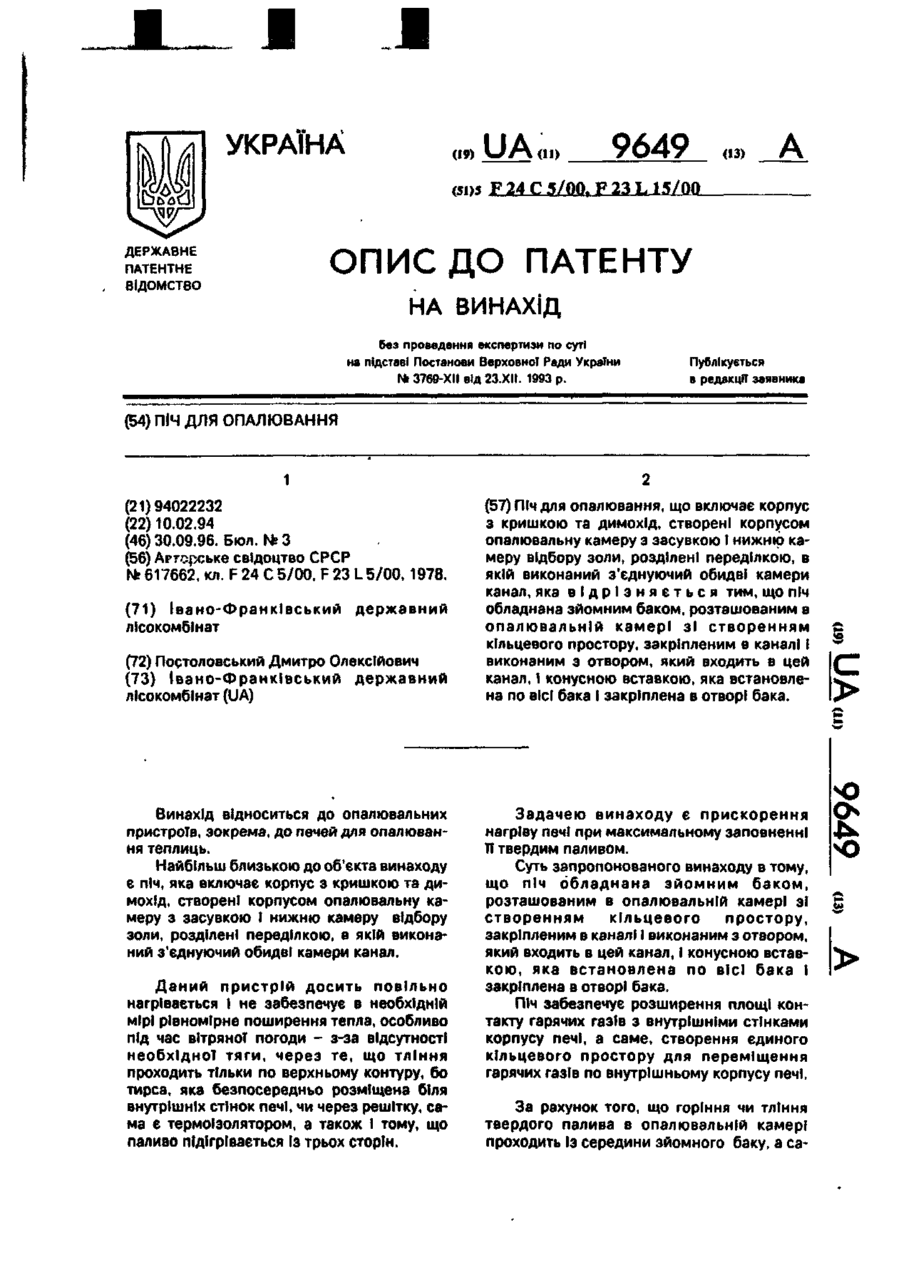

Піч для опалювання

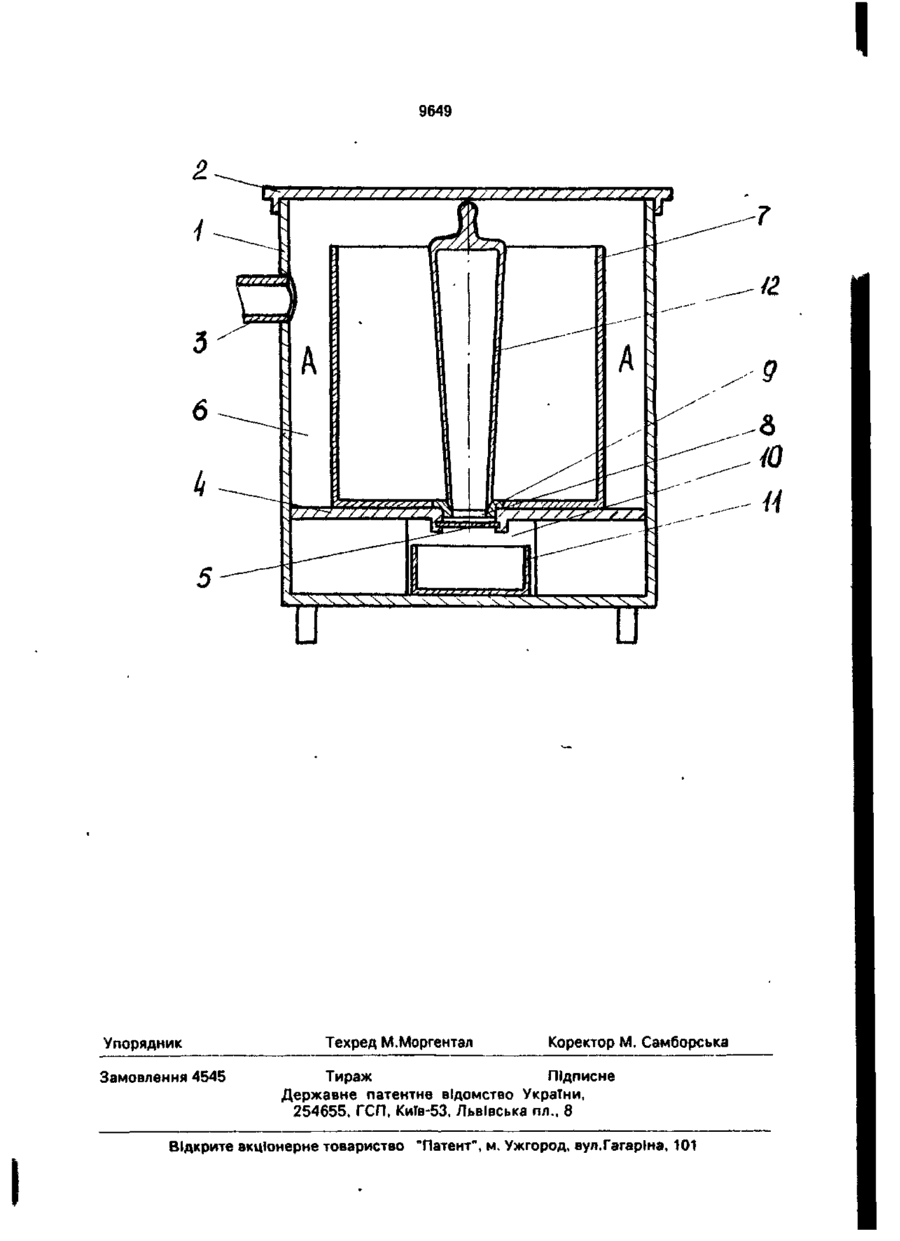

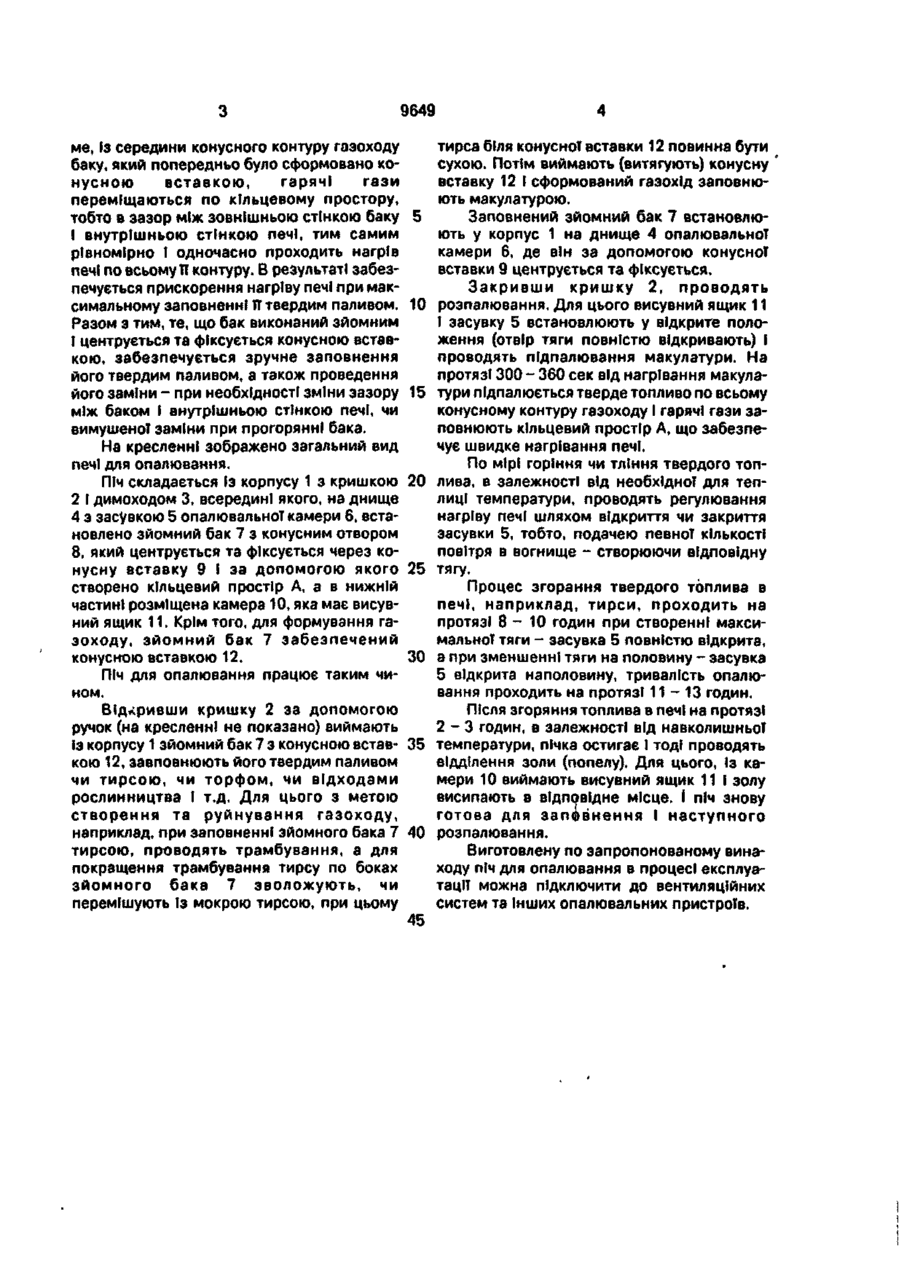

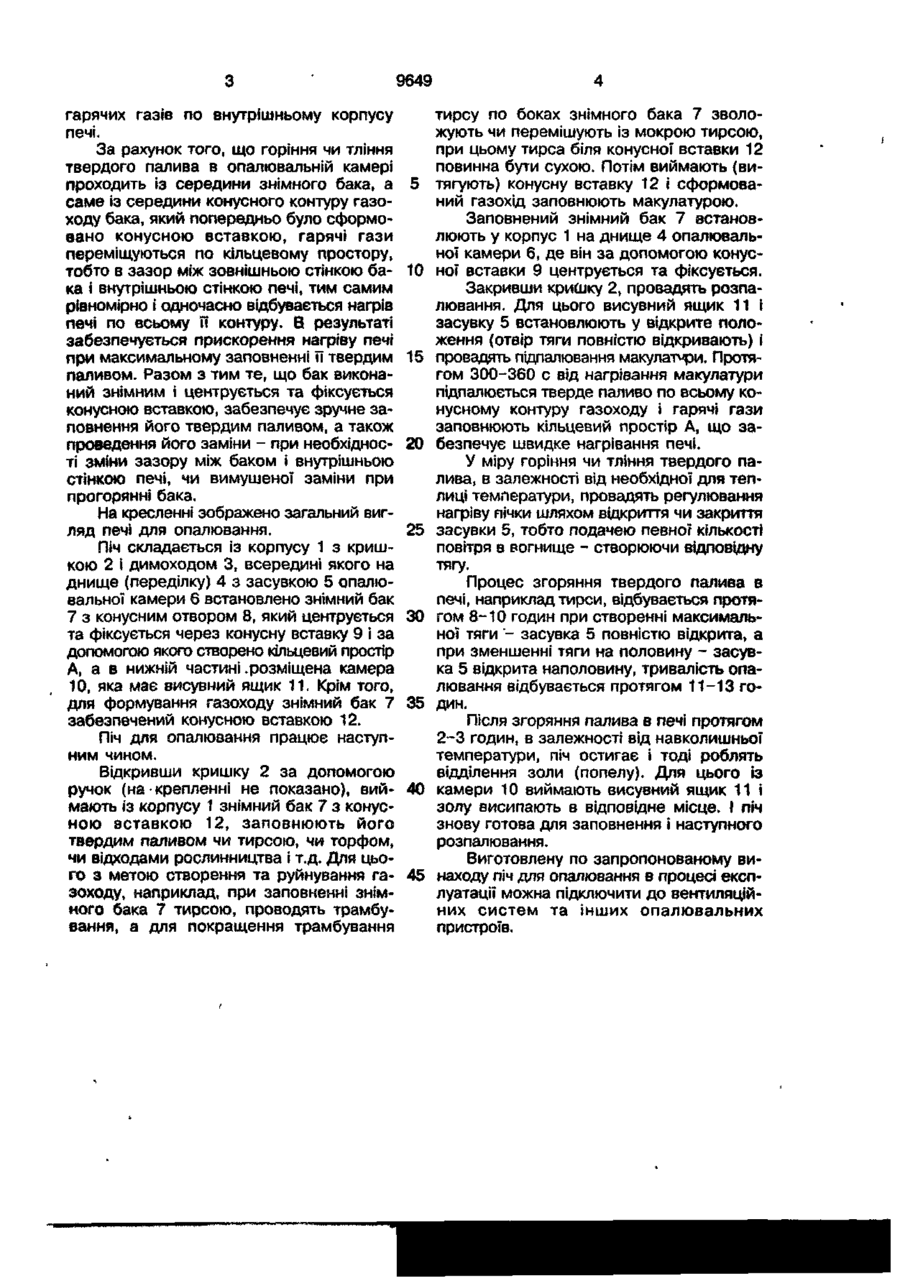

Піч для опалювання, що включає корпус з кришкою та димохід, створені корпусом опалювальну камеру з засувкою І нижню камеру відбору золи, розділені переділкою, в якій виконаний з'єднуючий обидві камери канал, яка в і д р і з н я є т ь с я тим, що піч обладнана зйомним баком, розташованим в опалювальній камері зі створенням кільцевого простору, закріпленим в каналі І виконаним з отвором, який входить в цей канал, І конусною вставкою, яка встановлена по вісі бака і закріплена в отворі бака. Задачею винаходу є прискорення нагріву печі при максимальному заповненні її твердим паливом. Суть запропонованого винаходу в тому, що піч обладнана зйомним баком, розташованим в опалювальній камері зі створенням кільцевого простору, закріпленим в каналі І виконаним з отвором, який входить в цей канал, і конусною вставкою, яка встановлена по вісі бака і закріплена в отворі бака. Піч забезпечує розширення площі контакту гарячих газів з внутрішніми стінками корпусу печі, а саме, створення єдиного кільцевого простору для переміщення гарячих газів по внутрішньому корпусу печі. За рахунок того, що горіння чи тління твердого палива в опалювальній камері проходить Із середини зйомного баку, а са С [> о 9649 ме, Із середини конусного контуру газоходу баку, який попередньо було сформовано конусною вставкою, гарячі гази переміщаються по кільцевому простору, тобто в зазор між зовнішньою стінкою баку 5 І внутрішньою стінкою печі, тим самим рівномірно І одночасно проходить нагрів печі по всьому П контуру. В результаті забезпечується прискорення нагріву печі при максимальному заповненні її твердим паливом. 10 Разом з тим, те, що бак виконаний зйомним 1 центрується та фіксується конусною вставкою, забезпечується зручне заповнення його твердим паливом, а також проведення його заміни - при необхідності зміни зазору 15 між баком І внутрішньою стінкою печі, чи вимушеноТ заміни при прогорянні бака. На кресленні зображено загальний вид печі для опалювання. Піч складається Із корпусу 1 з кришкою 20 2 І димоходом 3, всередині якого, на днище 4 з засувкою 5 опалювальноТ камери 6, встановлено зйомний бак 7 з конусним отвором 8, який центрується та фіксується через конусну вставку 9 і за допомогою якого 25 створено кільцевий простір А, а в нижній частині розміщена камера 10, яка має висувний ящик 11. Крім того, для формування газоходу, зйомний бак 7 забезпечений конусною вставкою 12. ЗО Піч для опалювання працює таким чином. В і д к р и в ш и к р и ш к у 2 за д о п о м о г о ю ручок (на кресленні не показано) виймають із корпусу 1 зйомний бак 7 з конусною встав- 35 кою 12, завповнюють його твердим паливом чи т и р с о ю , чи т о р ф о м , чи в і д х о д а м и рослинництва І т.д. Для цього з метою створення та руйнування газоходу, наприклад, при заповненні зйомного бака 7 40 тирсою, проводять трамбування, а для покращення трамбування тирсу по боках зйомного бака 7 зволожують, чи перемішують Із мокрою тирсою, при цьому 45 тирса біля конусноТ вставки 12 повинна бути сухою. Потім виймають (витягують) конусну вставку 12 І сформований газохід заповнюють макулатурою. Заповнений зйомний бак 7 встановлюють у корпус 1 на днище 4 опалювальноТ камери 6, де він за допомогою конусноТ вставки 9 центрується та фіксується. Закривши кришку 2, проводять розпалювання. Для цього висувний ящик 11 І засувку 5 встановлюють у відкрите положення (отвір тяги повністю відкривають) І проводять підпалювання макулатури. На протязі 300 - 360 сек від нагрівання макулатури підпалюється тверде топливо по всьому конусному контуру газоходу І гарячі гази заповнюють кільцевий простір А, що забезпечує швидке нагрівання печі. По мірі горіння чи тління твердого топлива, в залежності від необхідної для теплиці температури, проводять регулювання нагріву печі шляхом відкриття чи закриття засувки 5, тобто, подачею певної КІЛЬКОСТІ повітря в вогнище - створюючи відповідну тягу. Процес згорання твердого топлива в печі, наприклад, тирси, проходить на протязі 8 - 1 0 годин при створенні максимальної тяги - засувка 5 повністю відкрита, а при зменшенні тяги на половину - засувка 5 відкрита наполовину, тривалість опалювання проходить на протязі 11-13 годин. Після згоряння топлива в печі на протязі 2 - 3 годин, в залежності від навколишньої температури, пічка остигає І тоді проводять відділення золи (попелу). Для цього, Із камери 10 виймають висувний ящик 11 І золу висипають в відповідне місце, і піч знову готова для заповнення І наступного розпалювання. Виготовлену по запропонованому винаходу піч для опалювання в процесі експлуатації можна підключити до вентиляційних систем та Інших опалювальних пристроїв. I 9649 и Упорядник Замовлення 4545 Техред М.Моргентал Коректор М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 •_
