Пальник духовки кухонної плити
Номер патенту: 96825
Опубліковано: 12.12.2011
Автори: Красніков Сергій Олександрович, Анненков Віктор Захарович, Чевичелов Віктор Георгійович
Формула / Реферат
1. Пальник духовки кухонної плити, наприклад газової або газоелектричної, що містить верхній й нижній жолоби й газоподавальний газопровід, а також кронштейни кріплення, який відрізняється тим, що для підвищення теплотехнічних характеристик, спрощення конструкції, зниження металоємності, пальник духовки виконаний у вигляді поздовжньої площини, що плавно переходить з одного боку по радіусу в півколо, причому вогневі канали виконані по всьому поздовжньому бічному периметру верхнього жолоба пальника й по радіусу півкола, а із протилежного боку уздовж центральної осі пальника виконаний вхідний газоподавальний патрубок, що переходить у неодноразово розширювану внутрішню конічну поверхню спочатку під гострим кутом a, а потім під гострим кутом b.
2. Пальник духовки за п. 1, який відрізняється тим, що вогневі канали виконані по радіусу площини півкола, площа перерізу отворів яких в 1,5-2,0 рази більша перерізу вхідного патрубка газопроводу.
3. Пальник духовки за п. 1, який відрізняється тим, що за вхідним газоподавальним патрубком суміші розміщена камера змішування з неодноразово розширюваною конічною поверхнею, спочатку під гострим кутом a=10°-16°, а наприкінці конічна поверхня, що розширюється, виконана під гострим кутом b=15°-20°.
Текст

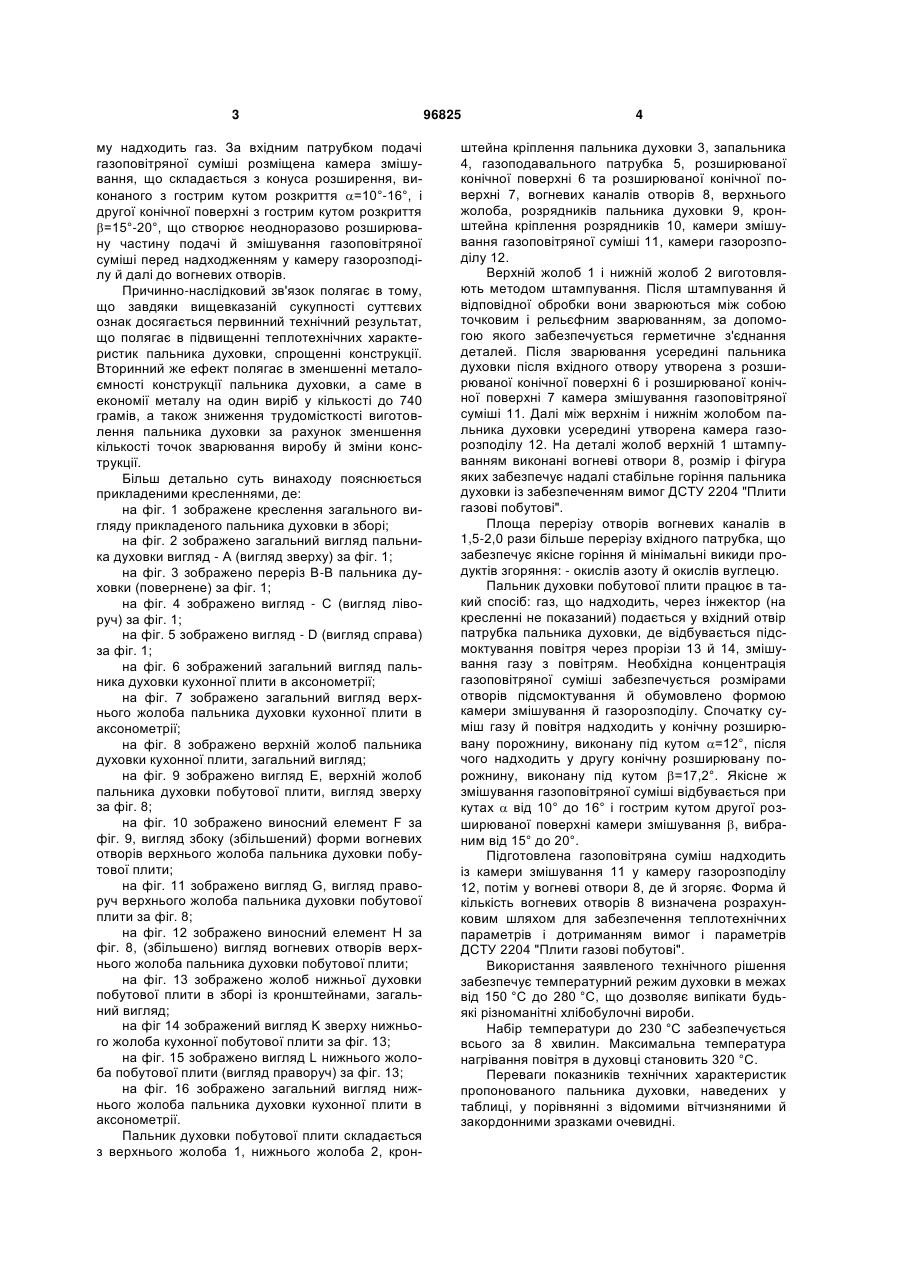

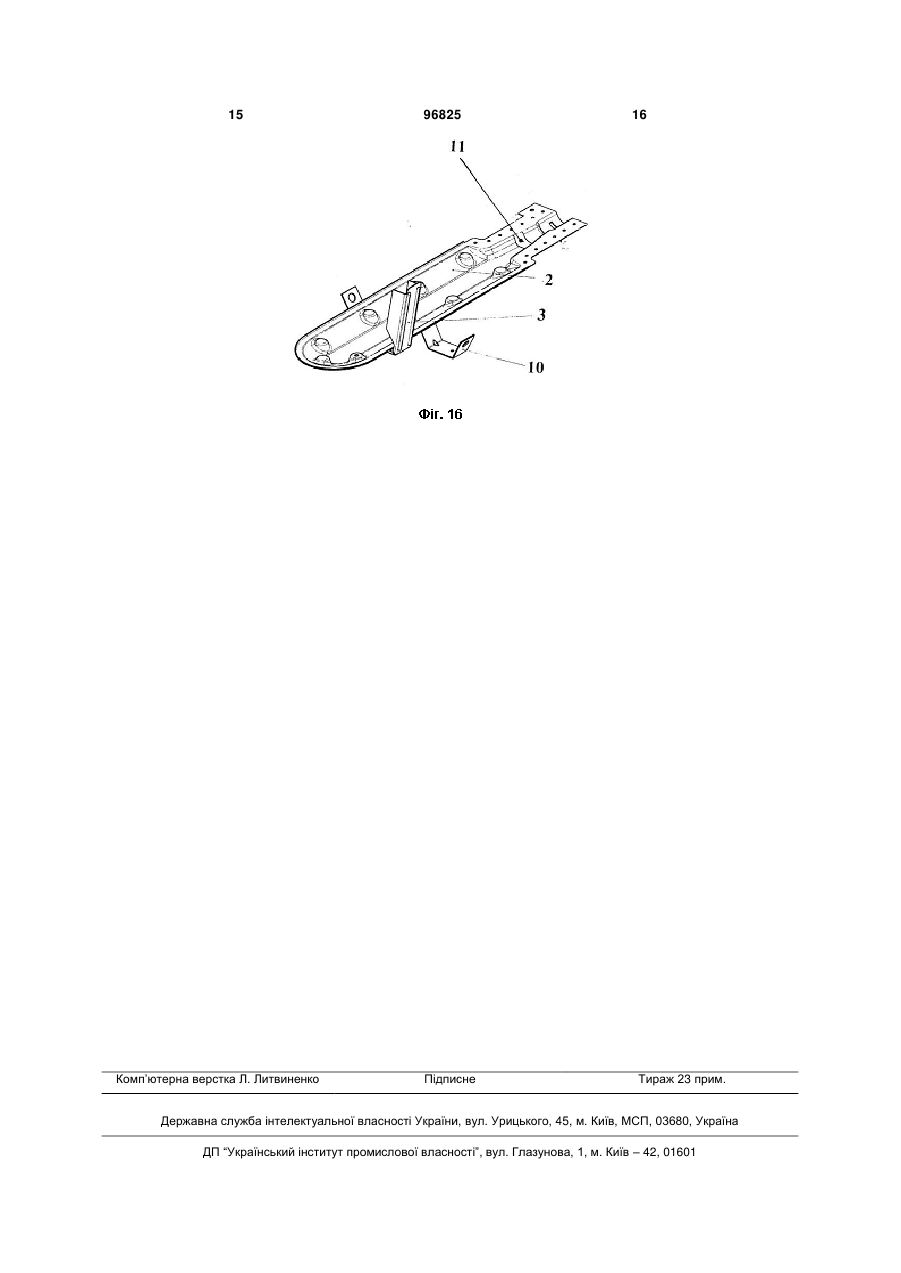

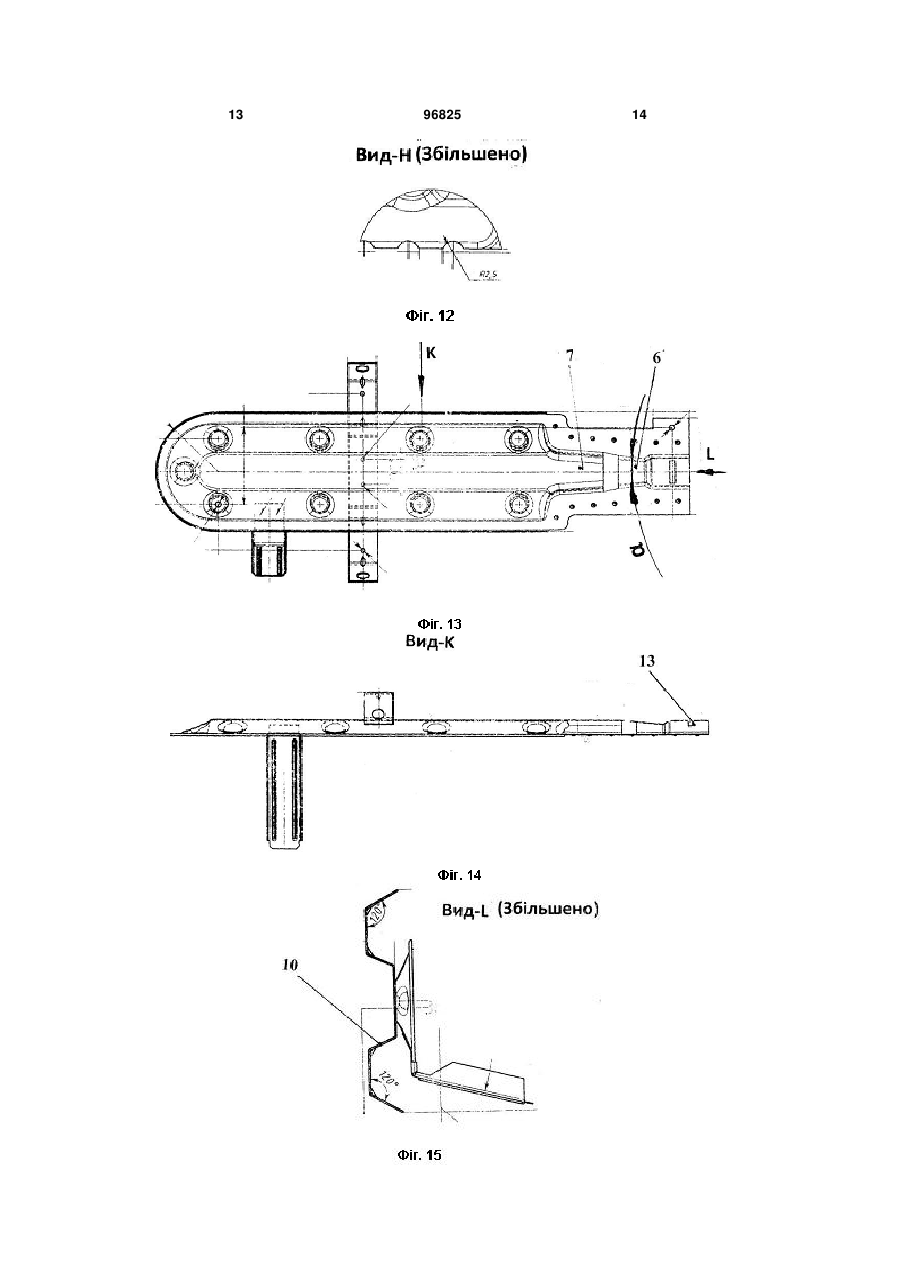

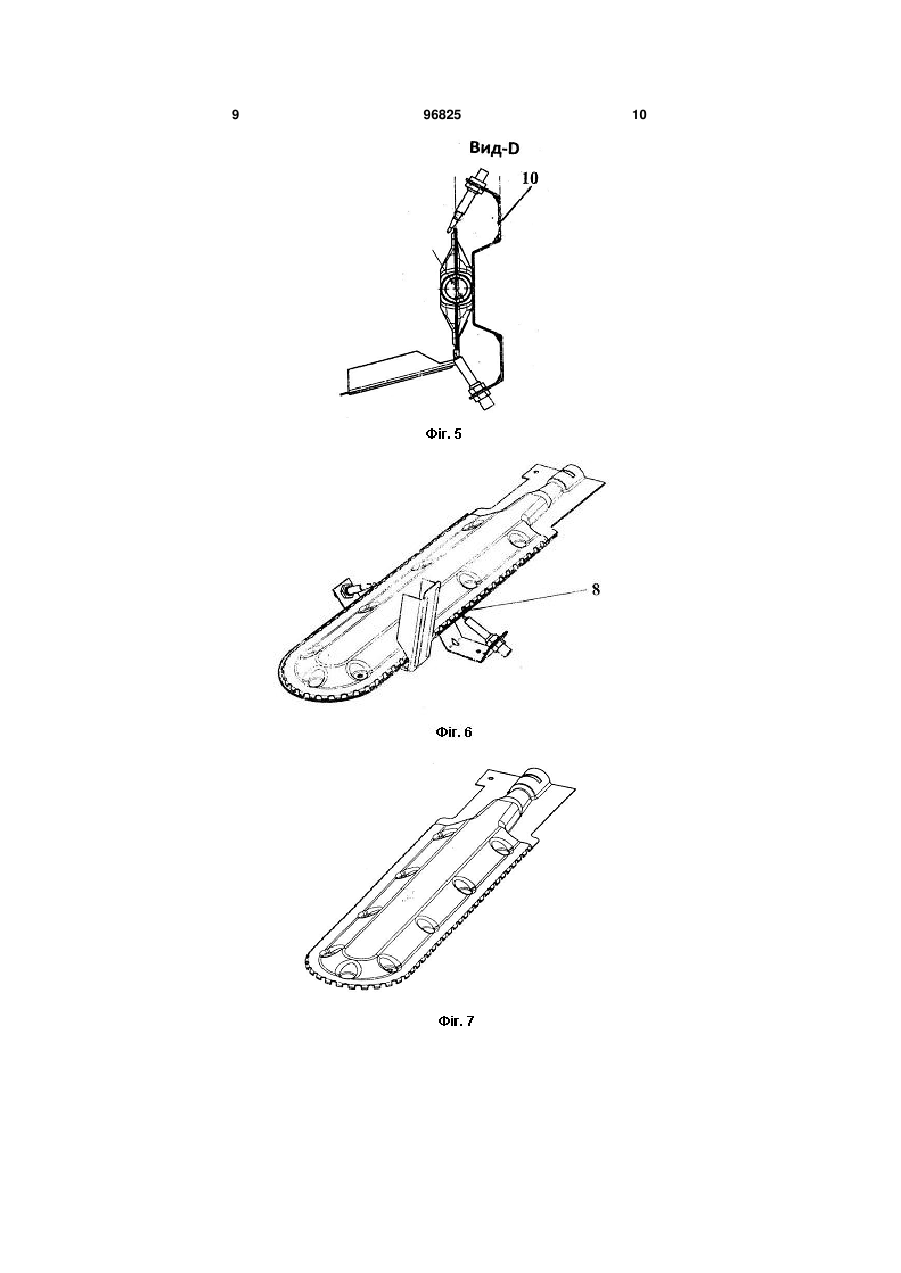

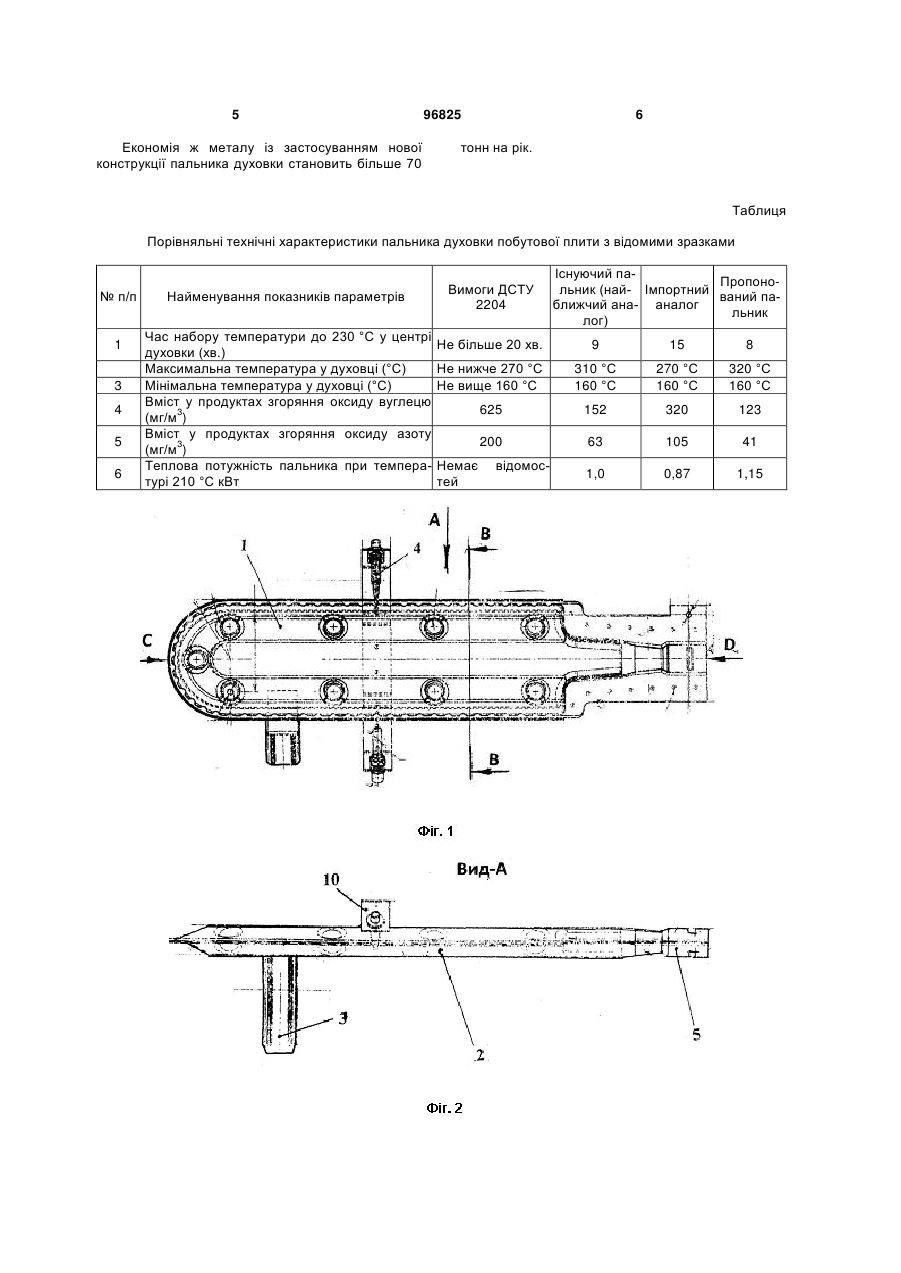

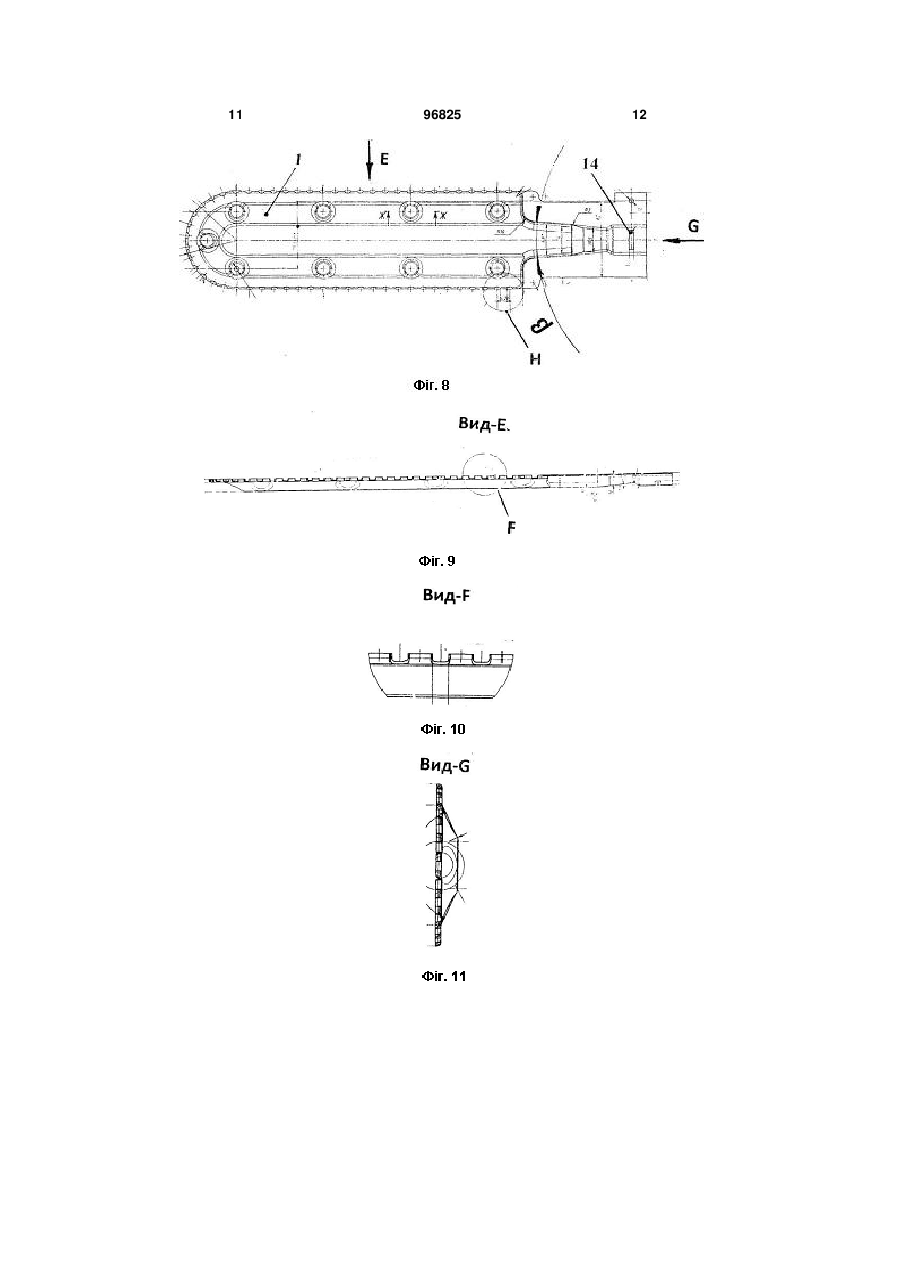

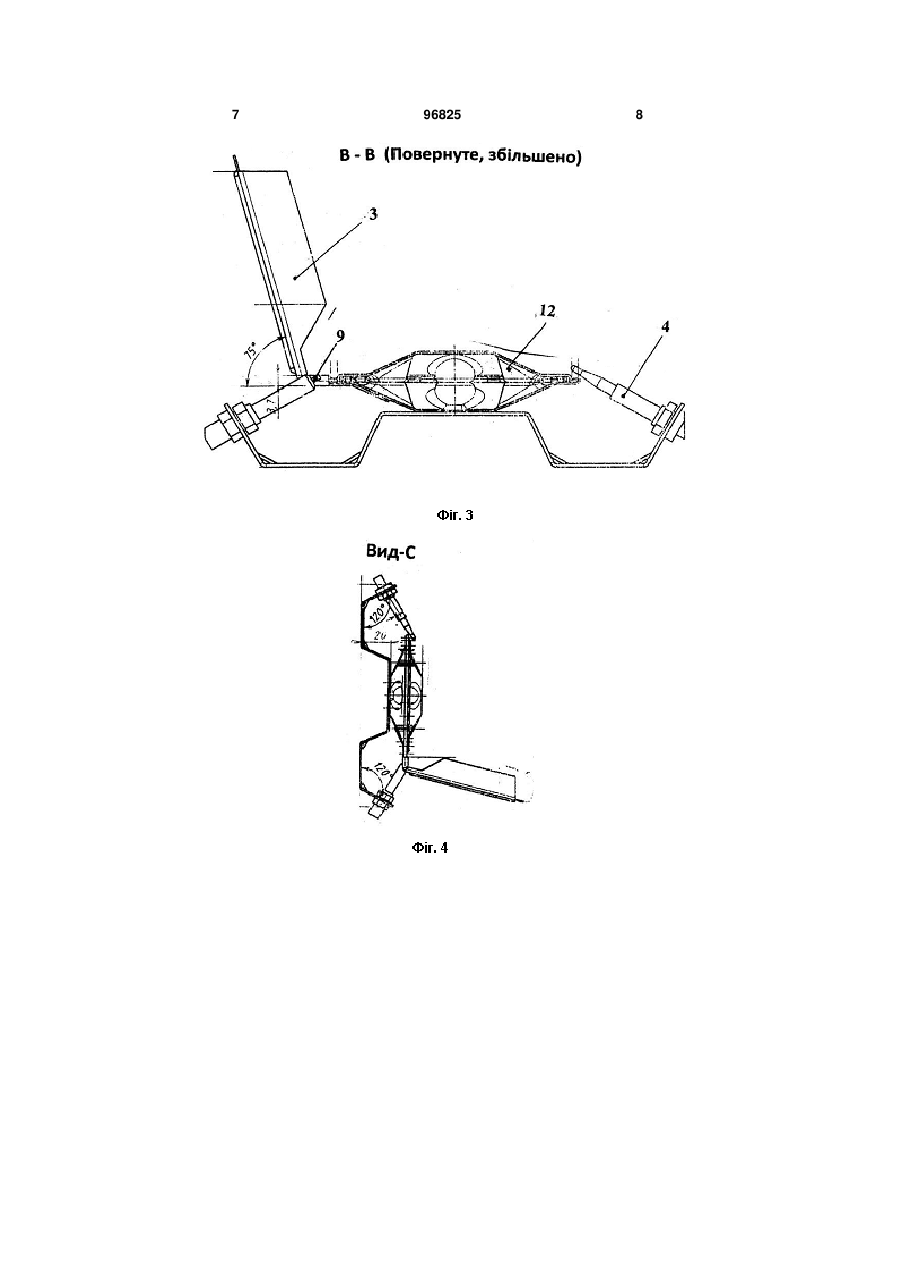

1. Пальник духовки кухонної плити, наприклад газової або газоелектричної, що містить верхній й нижній жолоби й газоподавальний газопровід, а також кронштейни кріплення, який відрізняється тим, що для підвищення теплотехнічних характеристик, спрощення конструкції, зниження металоємності, пальник духовки виконаний у вигляді поздовжньої площини, що плавно переходить з одно C2 2 (19) 1 3 му надходить газ. За вхідним патрубком подачі газоповітряної суміші розміщена камера змішування, що складається з конуса розширення, виконаного з гострим кутом розкриття =10°-16°, і другої конічної поверхні з гострим кутом розкриття =15°-20°, що створює неодноразово розширювану частину подачі й змішування газоповітряної суміші перед надходженням у камеру газорозподілу й далі до вогневих отворів. Причинно-наслідковий зв'язок полягає в тому, що завдяки вищевказаній сукупності суттєвих ознак досягається первинний технічний результат, що полягає в підвищенні теплотехнічних характеристик пальника духовки, спрощенні конструкції. Вторинний же ефект полягає в зменшенні металоємності конструкції пальника духовки, а саме в економії металу на один виріб у кількості до 740 грамів, а також зниження трудомісткості виготовлення пальника духовки за рахунок зменшення кількості точок зварювання виробу й зміни конструкції. Більш детально суть винаходу пояснюється прикладеними кресленнями, де: на фіг. 1 зображене креслення загального вигляду прикладеного пальника духовки в зборі; на фіг. 2 зображено загальний вигляд пальника духовки вигляд - А (вигляд зверху) за фіг. 1; на фіг. 3 зображено переріз В-В пальника духовки (повернене) за фіг. 1; на фіг. 4 зображено вигляд - С (вигляд ліворуч) за фіг. 1; на фіг. 5 зображено вигляд - D (вигляд справа) за фіг. 1; на фіг. 6 зображений загальний вигляд пальника духовки кухонної плити в аксонометрії; на фіг. 7 зображено загальний вигляд верхнього жолоба пальника духовки кухонної плити в аксонометрії; на фіг. 8 зображено верхній жолоб пальника духовки кухонної плити, загальний вигляд; на фіг. 9 зображено вигляд Е, верхній жолоб пальника духовки побутової плити, вигляд зверху за фіг. 8; на фіг. 10 зображено виносний елемент F за фіг. 9, вигляд збоку (збільшений) форми вогневих отворів верхнього жолоба пальника духовки побутової плити; на фіг. 11 зображено вигляд G, вигляд праворуч верхнього жолоба пальника духовки побутової плити за фіг. 8; на фіг. 12 зображено виносний елемент Н за фіг. 8, (збільшено) вигляд вогневих отворів верхнього жолоба пальника духовки побутової плити; на фіг. 13 зображено жолоб нижньої духовки побутової плити в зборі із кронштейнами, загальний вигляд; на фіг 14 зображений вигляд K зверху нижнього жолоба кухонної побутової плити за фіг. 13; на фіг. 15 зображено вигляд L нижнього жолоба побутової плити (вигляд праворуч) за фіг. 13; на фіг. 16 зображено загальний вигляд нижнього жолоба пальника духовки кухонної плити в аксонометрії. Пальник духовки побутової плити складається з верхнього жолоба 1, нижнього жолоба 2, крон 96825 4 штейна кріплення пальника духовки 3, запальника 4, газоподавального патрубка 5, розширюваної конічної поверхні 6 та розширюваної конічної поверхні 7, вогневих каналів отворів 8, верхнього жолоба, розрядників пальника духовки 9, кронштейна кріплення розрядників 10, камери змішування газоповітряної суміші 11, камери газорозподілу 12. Верхній жолоб 1 і нижній жолоб 2 виготовляють методом штампування. Після штампування й відповідної обробки вони зварюються між собою точковим і рельєфним зварюванням, за допомогою якого забезпечується герметичне з'єднання деталей. Після зварювання усередині пальника духовки після вхідного отвору утворена з розширюваної конічної поверхні 6 і розширюваної конічної поверхні 7 камера змішування газоповітряної суміші 11. Далі між верхнім і нижнім жолобом пальника духовки усередині утворена камера газорозподілу 12. На деталі жолоб верхній 1 штампуванням виконані вогневі отвори 8, розмір і фігура яких забезпечує надалі стабільне горіння пальника духовки із забезпеченням вимог ДСТУ 2204 "Плити газові побутові". Площа перерізу отворів вогневих каналів в 1,5-2,0 рази більше перерізу вхідного патрубка, що забезпечує якісне горіння й мінімальні викиди продуктів згоряння: - окислів азоту й окислів вуглецю. Пальник духовки побутової плити працює в такий спосіб: газ, що надходить, через інжектор (на кресленні не показаний) подається у вхідний отвір патрубка пальника духовки, де відбувається підсмоктування повітря через прорізи 13 й 14, змішування газу з повітрям. Необхідна концентрація газоповітряної суміші забезпечується розмірами отворів підсмоктування й обумовлено формою камери змішування й газорозподілу. Спочатку суміш газу й повітря надходить у конічну розширювану порожнину, виконану під кутом =12°, після чого надходить у другу конічну розширювану порожнину, виконану під кутом =17,2°. Якісне ж змішування газоповітряної суміші відбувається при кутах від 10° до 16° і гострим кутом другої розширюваної поверхні камери змішування , вибраним від 15° до 20°. Підготовлена газоповітряна суміш надходить із камери змішування 11 у камеру газорозподілу 12, потім у вогневі отвори 8, де й згоряє. Форма й кількість вогневих отворів 8 визначена розрахунковим шляхом для забезпечення теплотехнічних параметрів і дотриманням вимог і параметрів ДСТУ 2204 "Плити газові побутові". Використання заявленого технічного рішення забезпечує температурний режим духовки в межах від 150 °C до 280 °C, що дозволяє випікати будьякі різноманітні хлібобулочні вироби. Набір температури до 230 °C забезпечується всього за 8 хвилин. Максимальна температура нагрівання повітря в духовці становить 320 °C. Переваги показників технічних характеристик пропонованого пальника духовки, наведених у таблиці, у порівнянні з відомими вітчизняними й закордонними зразками очевидні. 5 96825 Економія ж металу із застосуванням нової конструкції пальника духовки становить більше 70 6 тонн на рік. Таблиця Порівняльні технічні характеристики пальника духовки побутової плити з відомими зразками № п/п 1 3 4 5 6 Найменування показників параметрів Час набору температури до 230 °C у центрі духовки (хв.) Максимальна температура у духовці (°С) Мінімальна температура у духовці (°С) Вміст у продуктах згоряння оксиду вуглецю 3 (мг/м ) Вміст у продуктах згоряння оксиду азоту 3 (мг/м ) Теплова потужність пальника при температурі 210 °C кВт Вимоги ДСТУ 2204 Існуючий паПропонольник (най- Імпортний ваний паближчий ана- аналог льник лог) Не більше 20 хв. 9 15 8 Не нижче 270 °C Не вище 160 °C 310 °C 160 °C 270 °C 160 °C 320 °C 160 °C 625 152 320 123 200 63 105 41 1,0 0,87 1,15 Немає тей відомос 7 96825 8 9 96825 10 11 96825 12 13 96825 14 15 Комп’ютерна верстка Л. Литвиненко 96825 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBurner of an oven of a kitchen stove
Автори англійськоюAnnenkov Viktor Zakharovych, Chevychelov Viktor Heorhiiovych, Krasnikov Serhii Oleksandrovych
Назва патенту російськоюГорелка духовки кухонной плиты
Автори російськоюАнненков Виктор Захарович, Чевичелов Виктор Георгиевич, Красников Сергей Александрович
МПК / Мітки
МПК: F24C 3/00, F23C 3/00, F23D 14/10
Мітки: плити, духовки, пальник, кухонної
